● If you need to dispose of a pretensioner or

scrap the vehicle, contact an INFINITI re-

tailer. Correct pretensioner disposal proce-

dures are set forth in the appropriate

INFINITI Service Instruction. Incorrect disposal

procedures could cause personal injury.

The pretensioner system activates in conjunc-

tion with the front air bag system. Working with

the seat belt retractor, it helps tighten the seat

belt when the vehicle becomes involved in

certain types of collisions, helping to restrain

front seat occupants.
The pretensioner is encased with the seat belt

retractor. These seat belts are used the same

way as conventional seat belts.
When a pretensioner activates, smoke is re-

leased and a loud noise may be heard. The

smoke is not harmful, and it does not indicate a

fire. Care should be taken not to inhale it as it

may cause irritation and choking. Those with a

history of a breathing condition should get

fresh air promptly.
After pretensioner activation, load limiters al-

low the seat belt to release webbing (if neces-

sary) to reduce forces against the chest.

If any abnormality occurs in the pretensioner

system, the supplemental air bag warning light

will not come on, will flash intermittently

or will turn on for 7 seconds and remain on after

the ignition switch has been pushed to the ON

position. In this case, the pretensioner system

may not function properly. They must be

checked and repaired. Take your vehicle to the

nearest INFINITI retailer.
When selling your vehicle, we request that you

inform the buyer about the pretensioner system

and guide the buyer to the appropriate sections

in this Owner’s Instruction.

SUPPLEMENTAL AIR BAG WARNING

LABELS

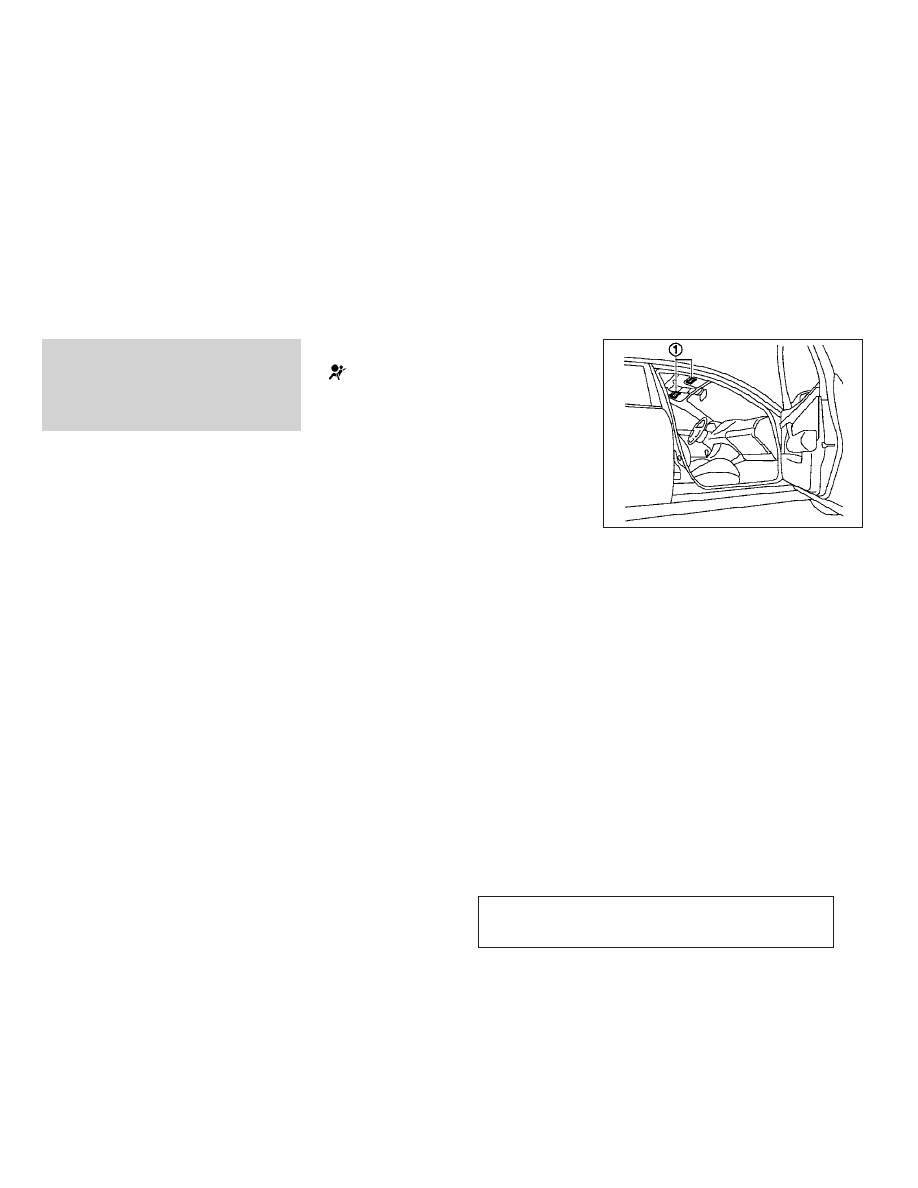

Warning labels about the supplemental front-

impact air bag are placed in the vehicle as

shown in the illustration.

s

1

SRS air bag

The warning labels are located on the surface of

the sun visors.

SSS1016

1-52

Safety — Seats, seat belts and supplemental restraint system

w

—

—

05/14/09—pattie

X

SUPPLEMENTAL AIR BAG WARNING

LIGHT

The supplemental air bag warning light, dis-
playing

in the instrument panel, moni-

tors the circuits of the supplemental front-

impact air bag, front seat-mounted side-impact

supplemental air bag, roof-mounted curtain

side-impact supplemental air bag and seat belt

pretensioner systems. The monitored circuits

include the Air bag Control Unit (ACU), satellite

sensors, occupant classification system, crash

zone sensor, front air bag modules, side air bag

modules, curtain air bag modules, pretension-

ers and all related wiring.

When the ignition switch is in the ON position,

the supplemental air bag warning light illumi-

nates for about 7 seconds and then turns off.

This means the system is operational.
If any of the following conditions occur, the

front air bag, side air bag, curtain air bag and

pretensioner systems need servicing:
● The supplemental air bag warning light re-

mains on after approximately 7 seconds.

● The supplemental air bag warning light

flashes intermittently.

● The supplemental air bag warning light does

not come on at all.

Under these conditions, the front air bag, side

air bag, curtain air bag or pretensioner systems

may not operate properly. They must be

checked and repaired. Take your vehicle to the

nearest INFINITI retailer.

WARNING

If the supplemental air bag warning light is on,

it could mean that the front air bag, side air

bag, curtain air bag and/or pretensioner sys-

tems will not operate in an accident. To help

avoid injury to yourself or others, have your

vehicle checked by a retailer as soon as

possible.

REPAIR AND REPLACEMENT

PROCEDURE

The front air bags, side air bags, curtain air

bags and pretensioners are designed to acti-

vate on a one-time-only basis. As a reminder,

unless it is damaged, the supplemental air bag

warning light will remain illuminated after infla-

tion has occurred. Repair and replacement of

these systems should be done only by an

INFINITI retailer.
When maintenance work is required on the

vehicle, the front air bags, side air bags, curtain

air bags, pretensioners and related parts

should be pointed out to the person conducting

the maintenance. The ignition switch should

always be in the LOCK position when working

under the hood or inside the vehicle.

WARNING

● Once a front air bag, side air bag or curtain

air bag has inflated, the air bag module will

not function again and must be replaced.

Additionally, if any of the front air bags in-

flate, the activated pretensioner system

must also be replaced. The air bag module

and pretensioners should be replaced by an

INFINITI retailer. The air bag modules and

pretensioner system cannot be repaired.

SPA1097

Safety — Seats, seat belts and supplemental restraint system

1-53

w

—

—

05/14/09—pattie

X

● The front air bag, side air bag and curtain air

bag systems and pretensioner system

should be inspected by an INFINITI retailer if

there is any damage to the front end or side

portion of the vehicle.

● If you need to dispose of the supplemental

air bag, pretensioner systems or scrap the

vehicle, contact an INFINITI retailer. Correct

supplemental air bag and pretensioner sys-

tem disposal procedures are set forth in the

appropriate INFINITI Service Instruction. Incor-

rect disposal procedures could cause per-

sonal injury.

1-54

Safety — Seats, seat belts and supplemental restraint system

w

—

—

05/14/09—pattie

X

Safety — Seats, seat belts and supplemental restraint system

1-55

MEMO

2 Instruments and controls

Cockpit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Instrument panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Meters and gauges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Speedometer and odometer . . . . . . . . . . . . . . . . . . . . . 2-6
Tachometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Engine coolant temperature gauge . . . . . . . . . . . . . . . 2-7
Fuel gauge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
Meter/ring illumination and needle sweep. . . . . . . . 2-8

Compass (if so equipped) . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Zone variation change procedure . . . . . . . . . . . . . . . 2-10

Warning/indicator lights and audible reminders. . . . . 2-12

Checking bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Warning lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Indicator lights. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
Audible reminders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

Dot matrix liquid crystal display . . . . . . . . . . . . . . . . . . . 2-21

Indicators for operation . . . . . . . . . . . . . . . . . . . . . . . . 2-22

Security systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

Vehicle security system . . . . . . . . . . . . . . . . . . . . . . . . 2-24
INFINITI Vehicle Immobilizer System . . . . . . . . . . . . 2-25

Windshield wiper and washer switch. . . . . . . . . . . . . . . 2-27

Rain-sensing auto wiper system . . . . . . . . . . . . . . . . 2-28

Rear window and outside mirror defroster switch . . . 2-28

Headlight and turn signal switch . . . . . . . . . . . . . . . . . . 2-29

Xenon headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Headlight switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Turn signal switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
Fog light switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33

Hazard warning flasher switch. . . . . . . . . . . . . . . . . . . . . 2-33
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34
Heated seats (rear seats) (if so equipped) . . . . . . . . . . 2-34
Climate controlled seats (front seats) . . . . . . . . . . . . . . 2-35
Lane Departure Warning (LDW) switch

(if so equipped) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-36
SNOW mode switch (if so equipped) . . . . . . . . . . . . . . . 2-37
Vehicle Dynamic Control (VDC) OFF switch . . . . . . . . . . 2-37
Clock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

Adjusting the time. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

Power outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
Cigarette lighter and ashtrays . . . . . . . . . . . . . . . . . . . . . 2-39

Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40

Cup holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Sunglasses holder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
Glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41

w

—

—

05/19/09—tbrooks

X

Console box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
Coat hooks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
Cargo net (if so equipped) . . . . . . . . . . . . . . . . . . . . . 2-43

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43

Power windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43

Moonroof. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46

Automatic moonroof . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46

Rear control cancel switch (if so equipped) . . . . . . . . . 2-47
Rear sunshade (if so equipped). . . . . . . . . . . . . . . . . . . . 2-47
Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48

Map lights. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-49
Personal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-49
Interior light control switch . . . . . . . . . . . . . . . . . . . . 2-49

Vanity mirror lights. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
Trunk light. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-51
HomeLink

T Universal Transceiver . . . . . . . . . . . . . . . . . . .2-51

Programming HomeLink

T . . . . . . . . . . . . . . . . . . . . . . .2-51

Programming HomeLink

T for Canadian

customers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
Operating the HomeLink

T Universal

Transceiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
Programming trouble-diagnosis. . . . . . . . . . . . . . . . . 2-54
Clearing the programmed information . . . . . . . . . . . 2-54
Reprogramming a single HomeLink

T button . . . . . 2-54

If your vehicle is stolen . . . . . . . . . . . . . . . . . . . . . . . . 2-54

w

—

—

05/14/09—pattie

X

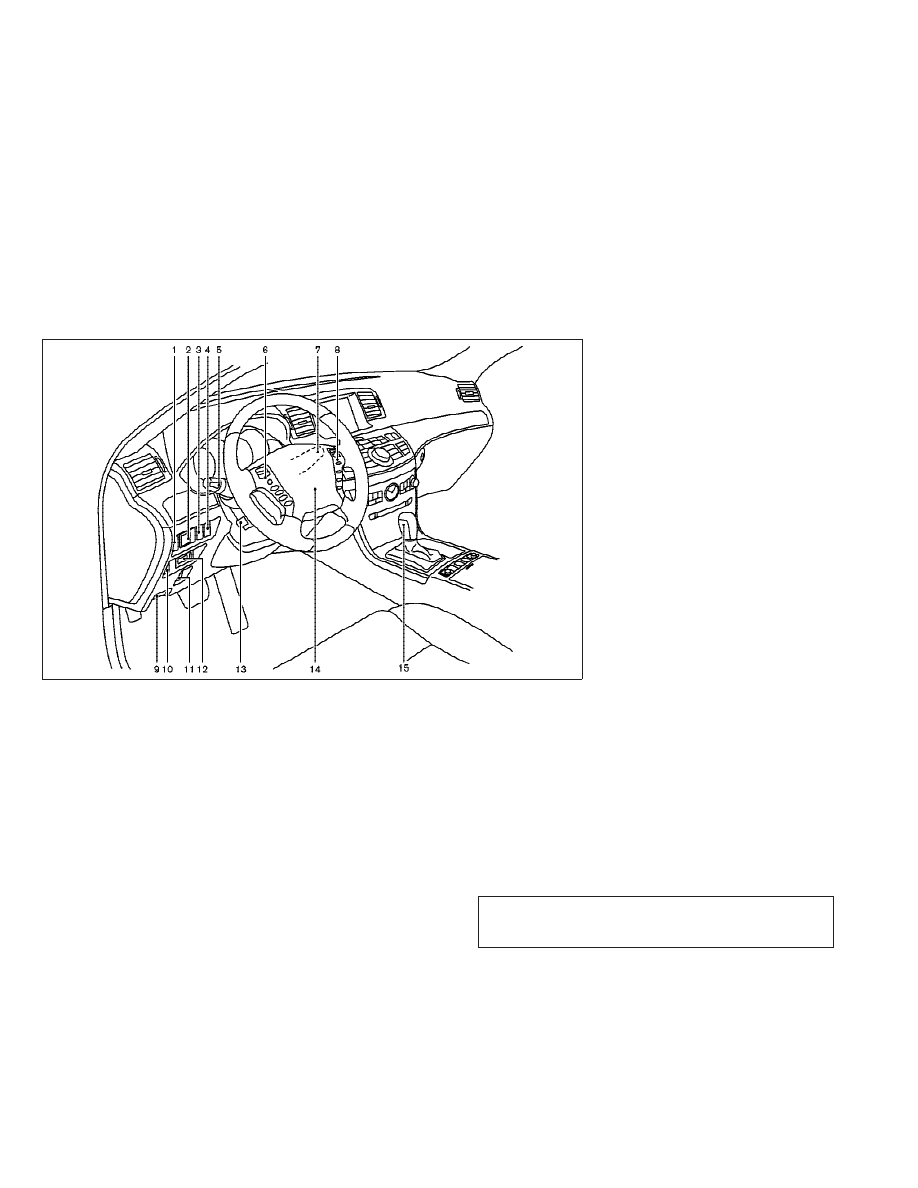

1. Instrument brightness control switch

(P. 2-32)

2. Outside mirror remote control switch

(P. 3-24)

3. Adaptive Front lighting System (AFS)

switch (P. 2-31)

4. Vehicle Dynamic Control (VDC) OFF switch

(P. 2-37)

5. Headlight, fog light and turn signal switch

(P. 2-29)

6. Steering-wheel-mounted controls

(left side)

— ENTER switch (if so equipped)

(P. 4-6, P. 4-58)

— For audio system (P. 4-58)

— For phone system (P. 4-74, P. 4-84)

— For voice recognition system

(if so equipped) (P. 4-98)

7. Windshield wiper and washer switch

(P. 2-27)

8. Steering-wheel-mounted controls

(right side)

— Cruise control switches (P. 5-23)

— Intelligent Cruise Control (ICC) switches

(if so equipped) (P. 5-25)

— Lane Departure Prevention (LDP) switch

(if so equipped) (P. 5-16)

9. Hood release handle (P. 3-17)
10. Trunk lid release switch (P. 3-18)
11. Lane Departure Warning (LDW) switch

(if so equipped) (P. 2-36, P. 5-16)

12. Intelligent Key port (P. 5-9)
13. Tilting/telescopic steering wheel switch

(P. 3-22)

14. Steering wheel

— Horn (P. 2-34)

— Driver supplemental air bag (P. 1-40)

15. Automatic Transmission (AT) selector

lever (P. 5-11)

SIC3601

COCKPIT

2-2

Instruments and controls

w

—

—

05/19/09—tbrooks

X

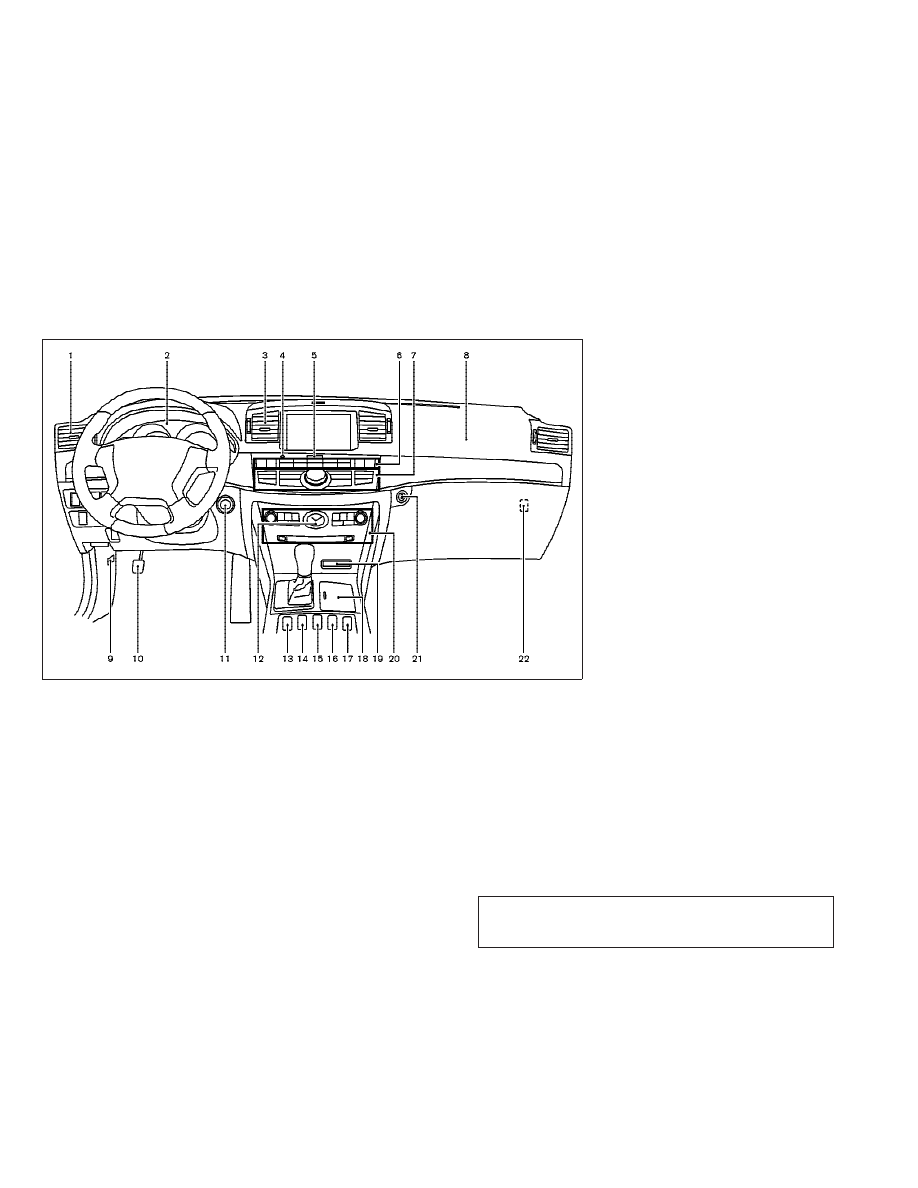

1. Side ventilator (P. 4-28)
2. Meters and gauges (P. 2-5)
3. Center ventilator (P. 4-28)
4. Security indicator light (P. 2-26)
5. Hazard warning flasher switch (P. 2-33)

6. Automatic climate control system

(P. 4-29)

7. Center multi-function control panel

— Navigation system* (if so equipped)

— Vehicle information and setting buttons

(P. 4-7) — Phone system (P. 4-74, P. 4-84)

— Audio system (P. 4-34)

8. Front passenger supplemental air bag

(P. 1-40)

9. Fuse box cover (P. 8-25)
10. Parking brake

— Operation (P. 5-16)

— Parking (P. 5-48)

11. Push-button ignition switch (P. 5-8)
12. Clock (P. 2-38)
13. Climate controlled seat switch

(if so equipped) (P. 2-35)

14. Snow mode switch (if so equipped)

(P. 2-37)

15. Rear sunshade switch (if so equipped)

(P. 2-47)

16. Rear control cancel switch (if so

equipped) (P. 2-47) or Climate controlled

seat switch (if so equipped)

(P. 2-35)

17. Climate controlled seat switch

(if so equipped) (P. 2-35)

18. Cigarette lighter and ashtrays (P. 2-39)
19. CompactFlash card slot (if so equipped)

(P. 4-34)

SIC3551

INSTRUMENT PANEL

Instruments and controls

2-3

w

—

—

05/19/09—tbrooks

X

20. Audio system (P. 4-34)
21. Glove box lid release button (P. 2-41)
22. Trunk release power cancel switch

(P. 3-19)

*: Refer to the separate Navigation System

Owner’s Instruction.

2-4

Instruments and controls

w

—

—

05/14/09—pattie

X

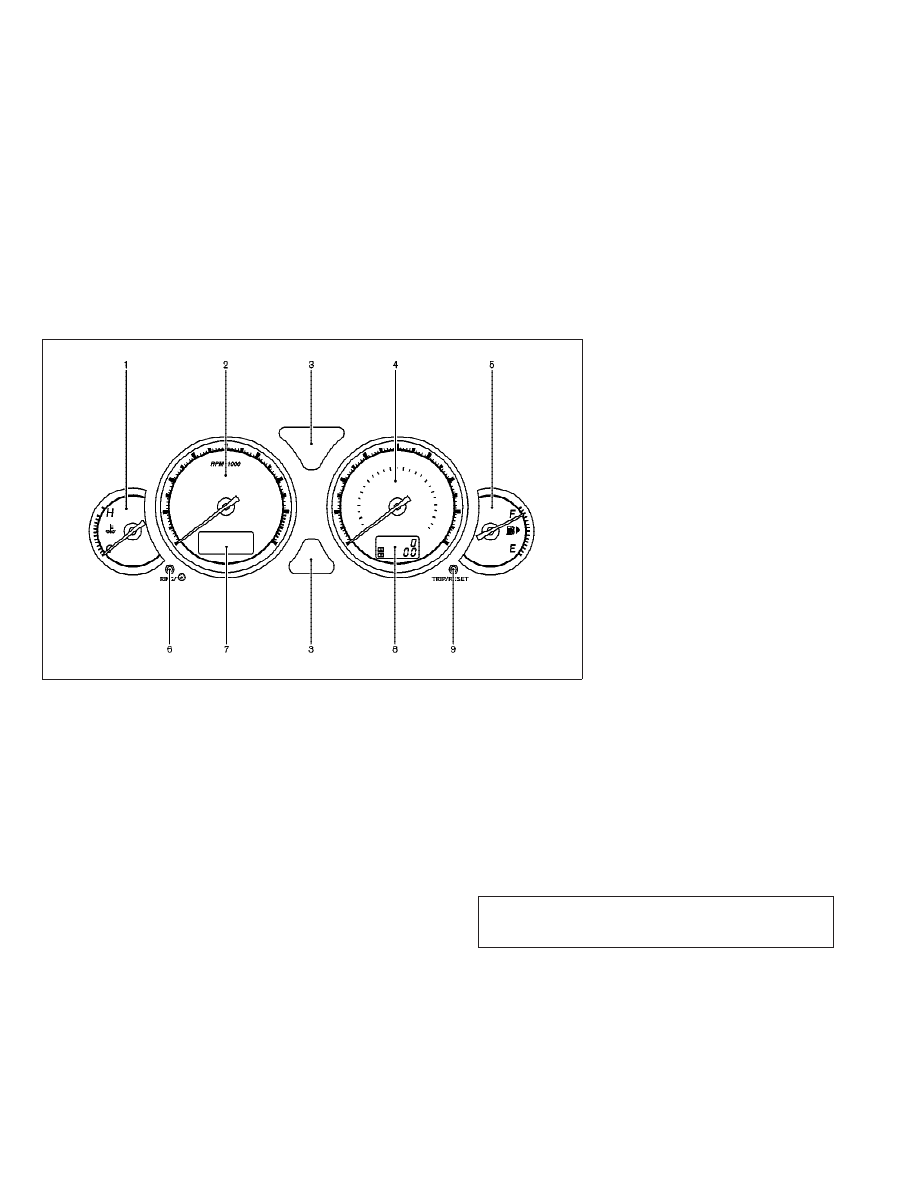

1. Engine coolant temperature gauge*
2. Tachometer*
3. Warning/Indicator lights
4. Speedometer*
5. Fuel gauge*

6. Meter illumination control knob
7. Dot matrix liquid crystal display
8. Odometer/twin trip odometer
9. TRIP/RESET knob for twin trip odometer

*: The needle indicators in the meters and

gauges may move slightly after the ignition

switch is pushed to the LOCK position. This is

not a malfunction.

SIC3605

METERS AND GAUGES

Instruments and controls

2-5

w

—

—

05/19/09—tbrooks

X

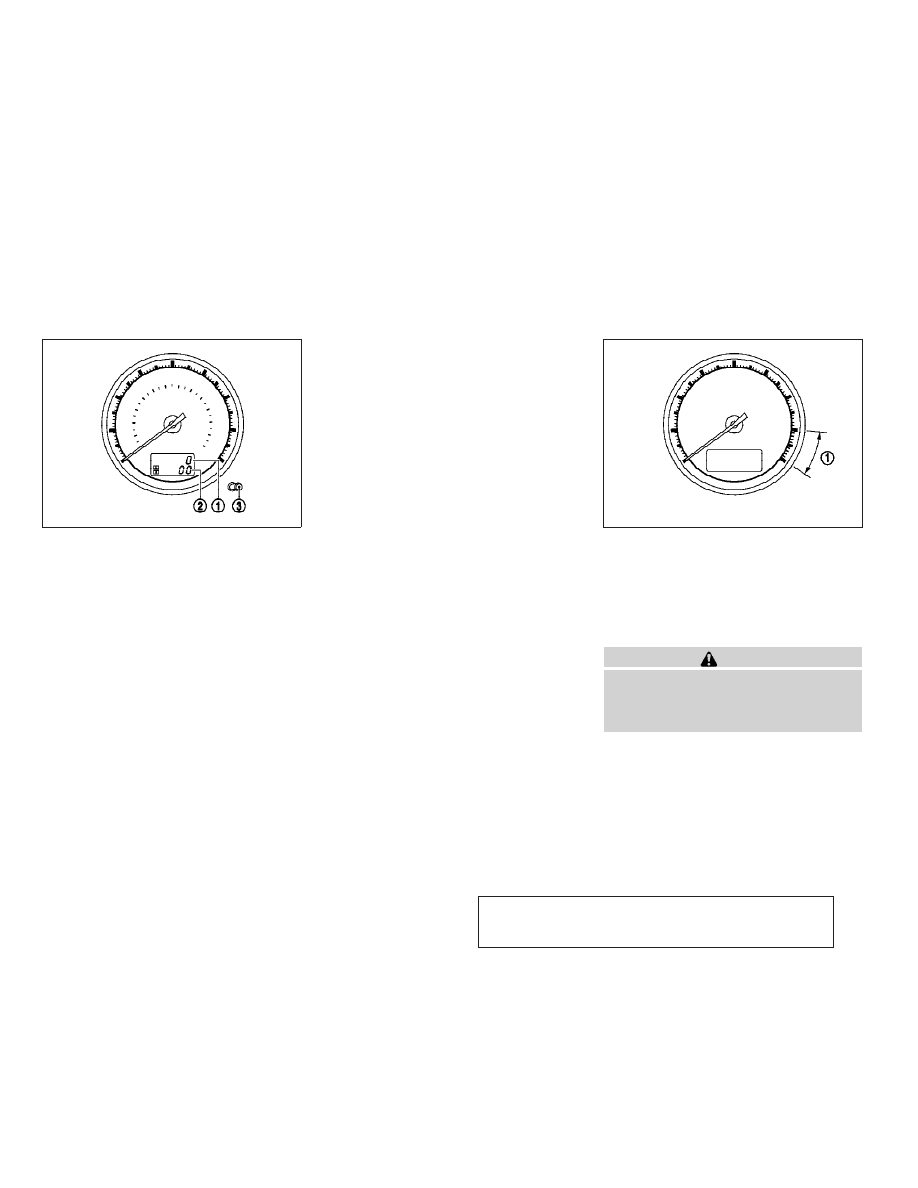

SPEEDOMETER AND ODOMETER
Speedometer

The speedometer indicates vehicle speed in

miles per hour (MPH) and kilometers per hour

(km/h).

Odometer/twin trip odometer

The odometer

s

1

and twin trip odometer

s

2

are

displayed when the ignition switch is in the ON

position.
The odometer records the total distance the

vehicle has been driven.
The twin trip odometer records the distance of

individual trips.

Changing the display :
Pushing the TRIP/RESET knob

s

3

at the bottom

right of the combination meter panel changes

the display as follows:
TRIP A

→ TRIP B → TRIP A

Resetting the trip odometer :
Pushing the TRIP/RESET switch

s

3

for more

than 1 second resets the trip odometer to zero.
Average fuel economy and distance to empty

information is also available. (See “HOW TO

USE STATUS BUTTON” in the “4. Monitor, cli-

mate, audio, phone and voice recognition sys-

tems” section.)

TACHOMETER

The tachometer indicates engine speed in revo-

lutions per minute (RPM).

Do not rev the engine

into the red zone

s

1

.

The scale length and the red zone vary with the

engine model.

CAUTION

When engine speed approaches the red zone,

shift to a higher gear or reduce engine speed.

Operating the engine in the red zone may cause

serious engine damage.

SIC3606

SIC3607

2-6

Instruments and controls

w

—

—

05/19/09—tbrooks

X

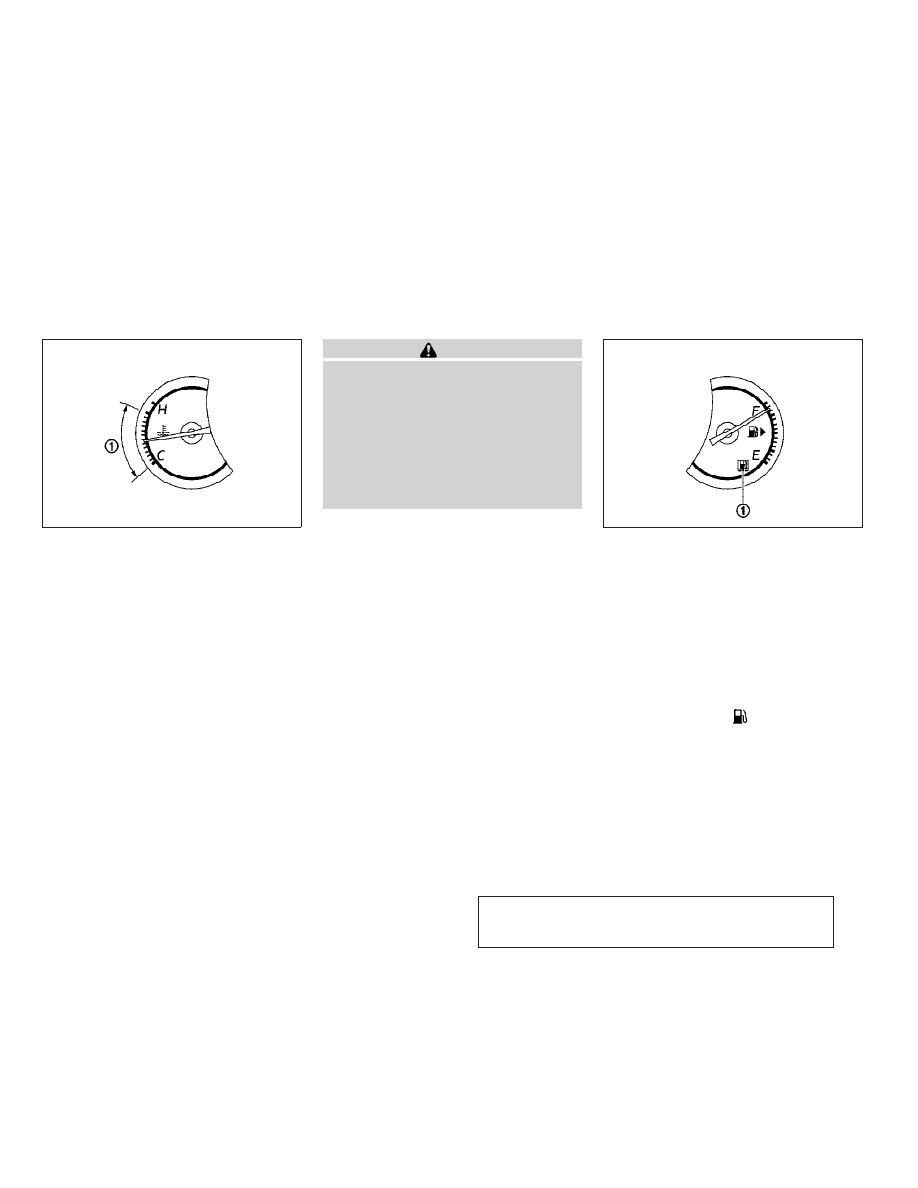

ENGINE COOLANT TEMPERATURE

GAUGE

The gauge indicates the engine coolant tem-

perature.
The engine coolant temperature is within the

normal range when the gauge needle points

within the zone

s

1

shown in the illustration.

The engine coolant temperature varies with the

outside air temperature and driving conditions.

CAUTION

If the gauge indicates engine coolant tempera-

ture near the hot (H) end of the normal range,

reduce vehicle speed to decrease temperature.

If gauge is over the normal range, stop the

vehicle as soon as safely possible. If the engine

is overheated, continued operation of the ve-

hicle may seriously damage the engine. See “IF

YOUR VEHICLE OVERHEATS” in the “6. In case of

emergency” section for immediate action

required.

FUEL GAUGE

The gauge indicates the

approximate fuel level

in the tank.
The gauge may move slightly during braking,

turning, acceleration, or going up or down hills.
The gauge needle returns to E (Empty) after the

ignition switch is pushed to the LOCK position.
Refill the fuel tank before the gauge registers

“E” (Empty).

The low fuel warning

s

1

appears when

the fuel tank is getting low. Refuel as soon as it

is convenient, preferably before the gauge

SIC3608

SIC3609

Instruments and controls

2-7

w

—

—

05/14/09—pattie

X

reaches “E”. There will be a small reserve of fuel

in the tank when the fuel gauge needle reaches

“E”.

The

indicates that the fuel-filler door is

located on the passenger’s side of the vehicle.

CAUTION

● If the vehicle runs out of fuel, the

malfunction indicator light (MIL) may come

on. Refuel as soon as possible. After a few
driving trips, the

light should turn off.

If the light remains on after a few driving

trips, have the vehicle inspected by an

INFINITI retailer.

● For additional information, see “Malfunction

Indicator Light (MIL)” later in this section.

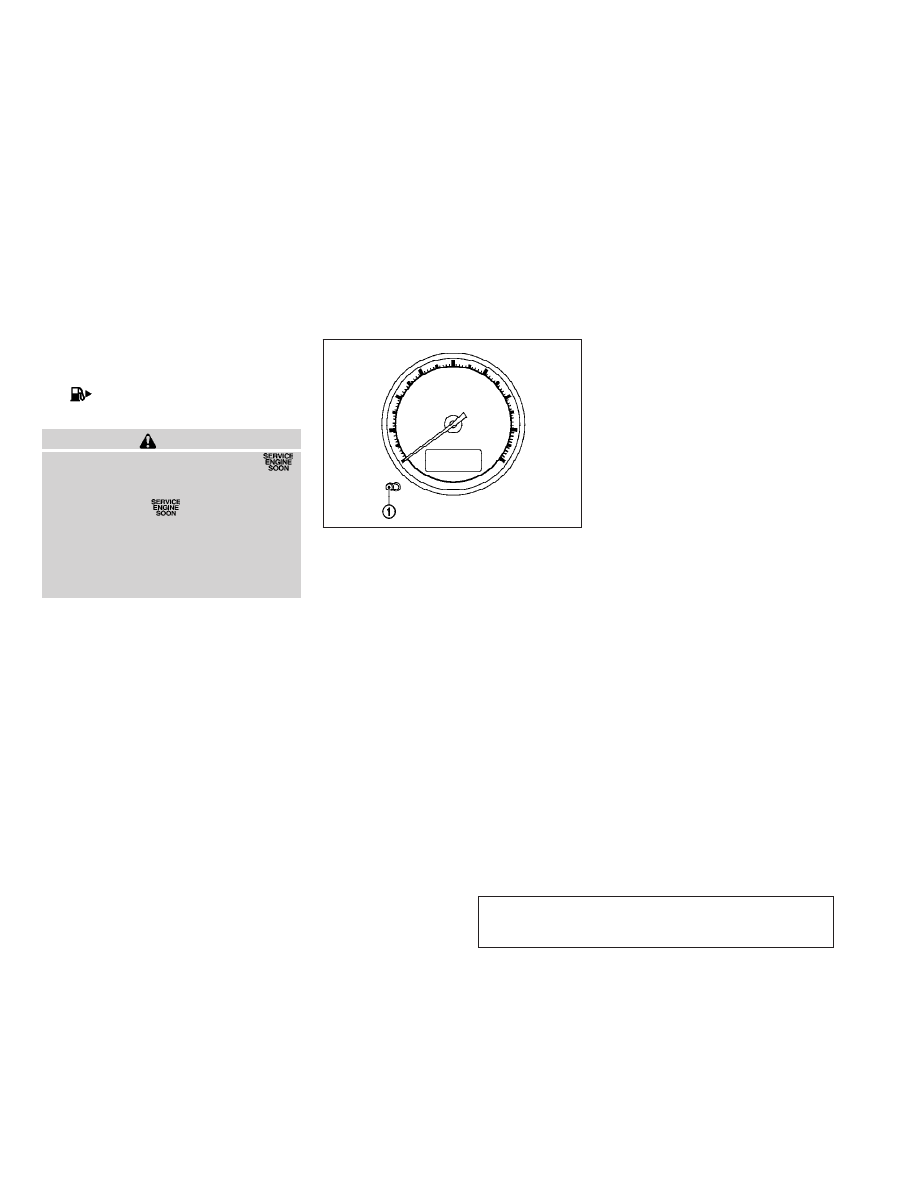

METER/RING ILLUMINATION AND

NEEDLE SWEEP

The ring illumination surrounding meters and

gauges illuminates when the driver’s door is

closed after getting into the vehicle with the

Intelligent Key carried in.
When the engine is started, the indicator

needles will sweep in the speedometer and

tachometer and the ring illumination will be

brightened gradually.

Meter illumination control knob

The meter illumination control knob

s

1

oper-

ates when the headlight switch is in the AUTO

(not lighting) or OFF position with the ignition

switch in the ON position.

To adjust the brightness of the meters, push the

control knob several times until the desired

brightness is achieved.
To turn the ring illumination and needle sweep

on and off, push the control knob and hold it for

1 second.

SIC3610

2-8

Instruments and controls

w

—

—

05/14/09—pattie

X

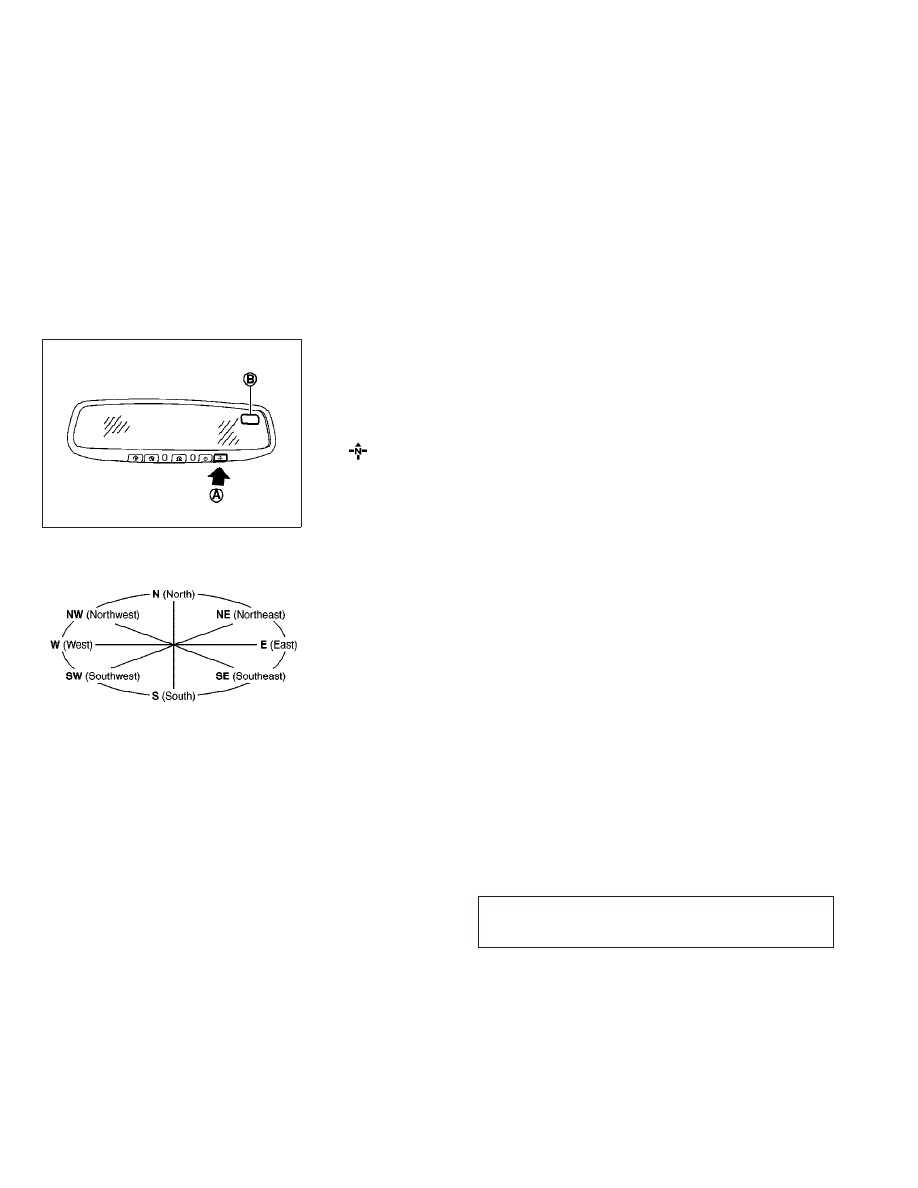

When the ignition switch is pushed to the ON

position, the compass display

s

B

will indicate

the direction of the vehicle’s heading.

If the display reads “C”, calibrate the compass

by driving the vehicle in 3 complete circles at

less than 5 MPH (8 km/h). You can also cali-

brate the compass by driving your vehicle on

your everyday route. The compass will be cali-

brated once it has tracked 3 complete circles.
To turn on and off the compass instructionly, push
the

switch

s

A

while the ignition switch is

in the ON position.

SIC3181

COMPASS (if so equipped)

Instruments and controls

2-9

w

—

—

05/14/09—pattie

X

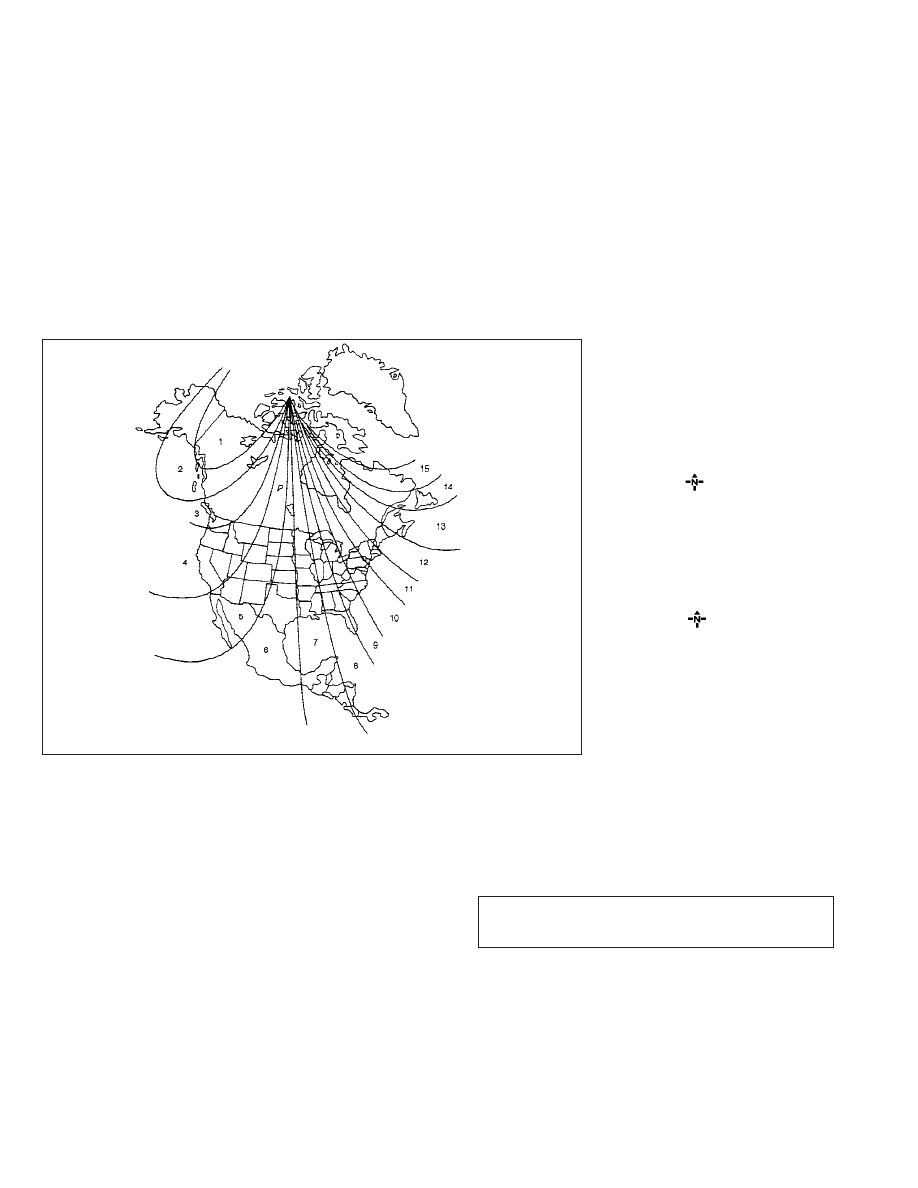

ZONE VARIATION CHANGE

PROCEDURE

The difference between magnetic north and

geographical north is known as variance. In

some areas, this difference can sometimes be

great enough to cause false compass readings.

Follow these instructions to set the variance for

your particular location if this happens:
1. Push the

switch for more than 3

seconds. The current zone number will

appear in the display.

2. Find your current location and variance

number on the zone map.

NOTE:
Use zone number 5 for Hawaii.
3. Push the

switch repeatedly until

the new zone number appears in the

display, then release the switch. After you

release the switch, the display will show a

compass direction within a few seconds.

● If the compass deviates from the correct

indication soon after repeated adjustment,

have the compass checked at an INFINITI

retailer.

● The compass may not indicate the correct

compass point in tunnels or while driving up

Zone map

SIC0611B

2-10

Instruments and controls

w

—

—

05/14/09—pattie

X

or down a steep hill. (The compass returns to

the correct compass point when the vehicle

moves to an area where the geomagnetism

is stabilized.)

CAUTION

● Do not install a ski rack, antenna, etc., which

are attached to the vehicle by means of a

magnet. They affect the operation of the

compass.

● When cleaning the mirror, use a paper towel

or similar material dampened with glass

cleaner. Do not spray glass cleaner directly

on the mirror as it may cause the liquid

cleaner to enter the mirror housing.

Instruments and controls

2-11

w

—

—

05/14/09—pattie

X
