Хендай Санта Фе. Снятие опор силового агрегата



Хендай Санта Фе. Снятие опор силового агрегата

2.6.4 Снятие опор силового агрегата Хендай Санта Фе
Рис. 2.225. Опоры силового агрегата



Закрепите на подъемных крюках двигателя чалку подъемного устройства. Приподнимите двигатель до снятия нагрузки с опор силового агрегата.

Снятие боковой опоры двигателя

2.6.4 Снятие опор силового агрегата Хендай Санта Фе
Рис. 2.226. Боковая опора двигателя



Отверните болты крепления боковой опоры двигателя (к двигателю и кузову).
Снимите боковую опору двигателя (в сборе с кронштейном) с двигателя.

Снятие опоры коробки передач

2.6.4 Снятие опор силового агрегата Хендай Санта Фе

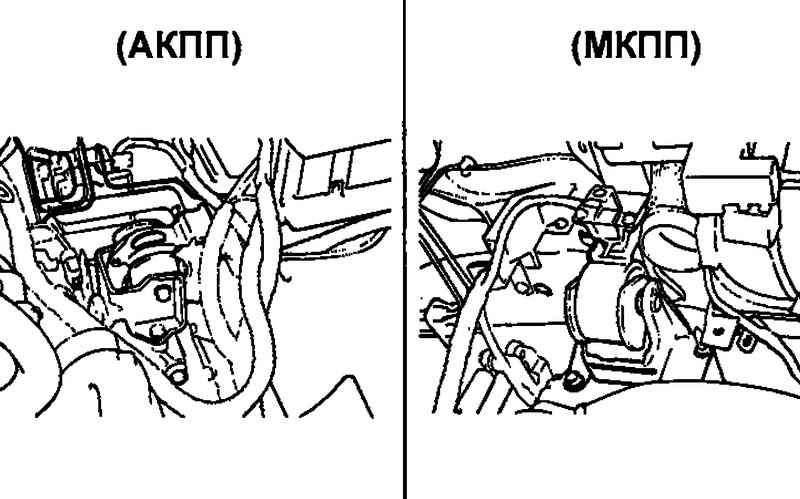

Рис. 2.227. Опоры коробки передач



Отверните болт крепления подушки опоры коробки передач.
Снимите кронштейн опоры.

Снятие передней опоры двигателя

2.6.4 Снятие опор силового агрегата Хендай Санта Фе
Рис. 2.228. Передняя опора двигателя



Отверните верхние и нижние болты крепления опоры.
Снимите опору в сборе.

Снятие задней опоры двигателя

2.6.4 Снятие опор силового агрегата Хендай Санта Фе
Рис. 2.229. Задняя опора двигателя



Отверните болт крепления подушки опоры.
Снимите с подрамника заднюю опору двигателя в сборе.
