Хендай Санта Фе. Ремни привода навесных агрегатов и натяжитель



Хендай Санта Фе. Ремни привода навесных агрегатов и натяжитель

2.5.12 Ремни привода навесных агрегатов и натяжитель Хендай Санта Фе

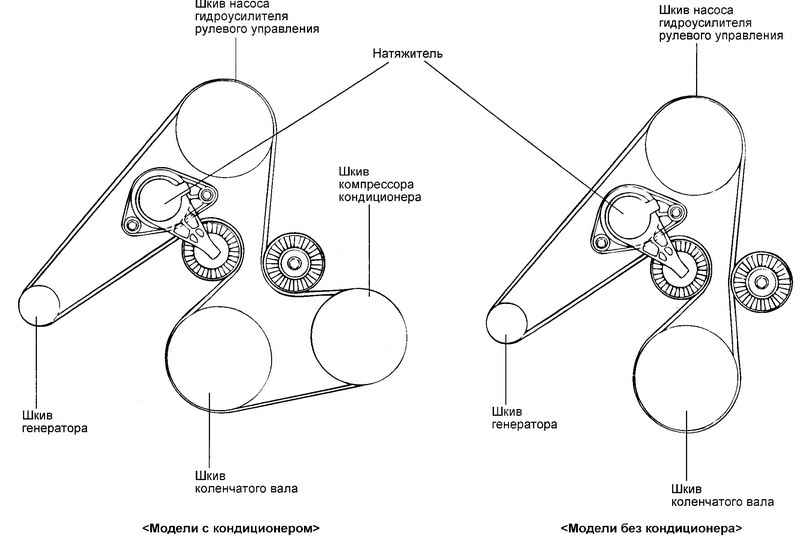

Рис. 2.202. Контур ремня привода навесных агрегатов



Наденьте ремень на ролик натяжителя и установите натяжитель на двигатель.

2.5.12 Ремни привода навесных агрегатов и натяжитель Хендай Санта Фе

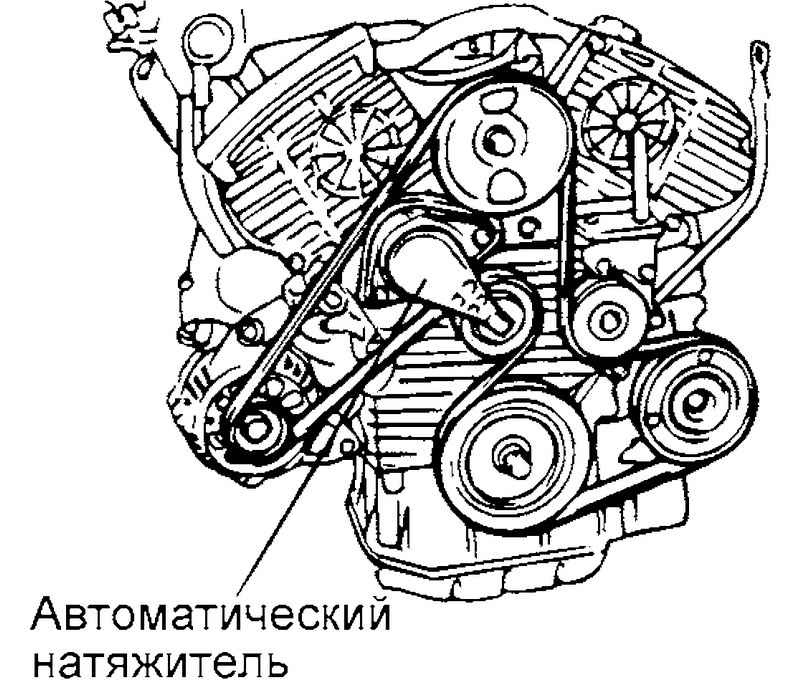

Рис. 2.203. Автоматический натяжитель


Если натяжитель уже установлен, ослабьте болты крепления натяжителя для возможности надевания ремня (рис. 2.203).
Момент затяжки болтов крепления натяжителя ремня: 20–27 Н·м.
Наденьте ремень в последовательности указанной ниже.
Генератор – насос усилителя рулевого управления – коленчатый вал – компрессор кондиционера.

2.5.12 Ремни привода навесных агрегатов и натяжитель Хендай Санта Фе

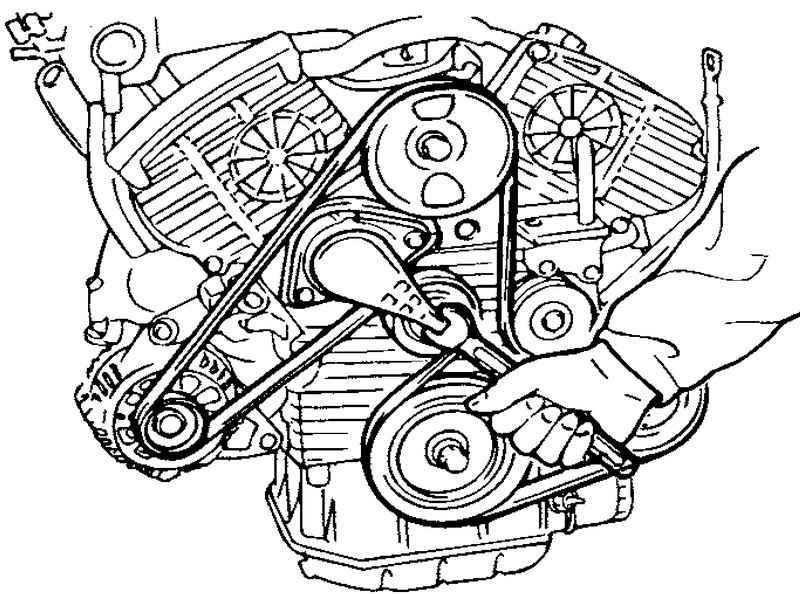

Рис. 2.204. Поворачивание рычага натяжителя


Ключом 16 мм поверните рычаг натяжителя по часовой стрелке примерно на 14 градусов и наденьте ремень на направляющий ролик (рис. 2.204).
Проверьте отсутствие повреждений ремня и правильность посадки ремня в канавках шкивов.

2.5.12 Ремни привода навесных агрегатов и натяжитель Хендай Санта Фе

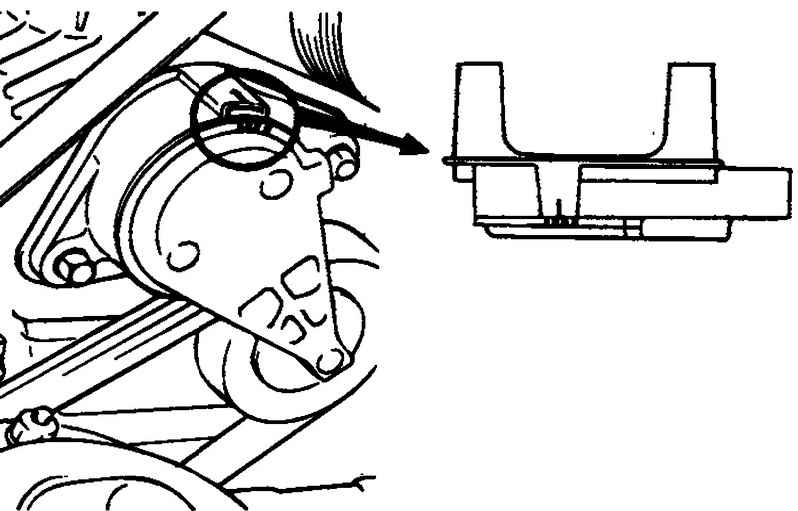

Рис. 2.205. Отметчик натяжения ремня


Отметчик натяжения ремня должен находиться между метками «MIN» и «МАХ». Если это не так, замените ремень (рис. 2.205).

2.5.12 Ремни привода навесных агрегатов и натяжитель Хендай Санта Фе

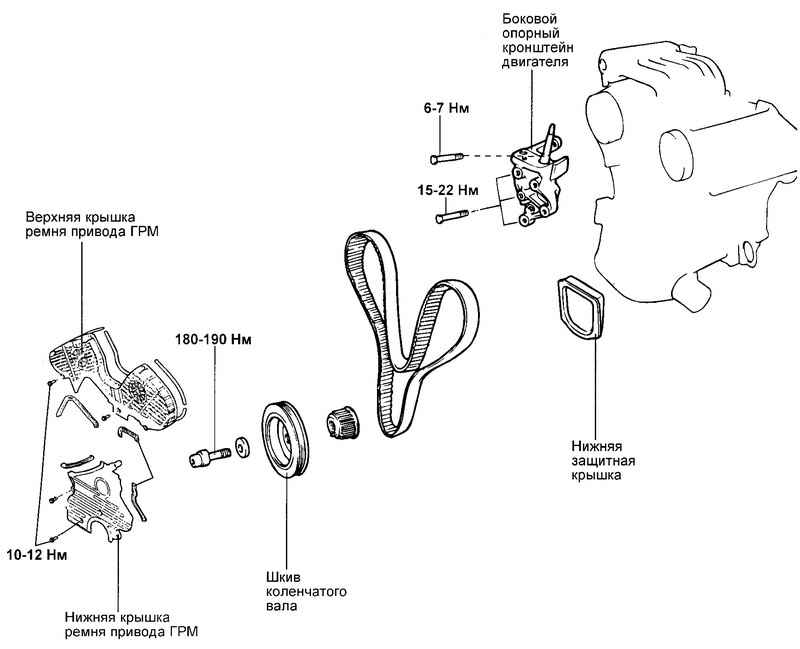

Рис. 2.206. Привод механизма газораспределения
