Хендай Санта Фе. Замена ламп

ВНИМАНИЕ

Не допускайте попадания на лампу нефтепродуктов (масла, бензина и т.д.).

После движения автомобиля во время дождя или после мойки фары головного света задние фонари могут запотеть. Это происходит из-за повышенной влажности, а также разницы температур стекол фар головного света, задних фонарей и окружающего воздуха. Образование конденсата на стеклах снаружи не означает наличие неисправности приборов внешнего освещения, это нормальное явление.

Фары головного света, указатели поворота и передние габаритные огни

Дайте лампе остыть. Наденьте защитные очки.

Откройте капот.

Держите лампу за пластмассовое основание, не касайтесь руками стеклянной колбы.

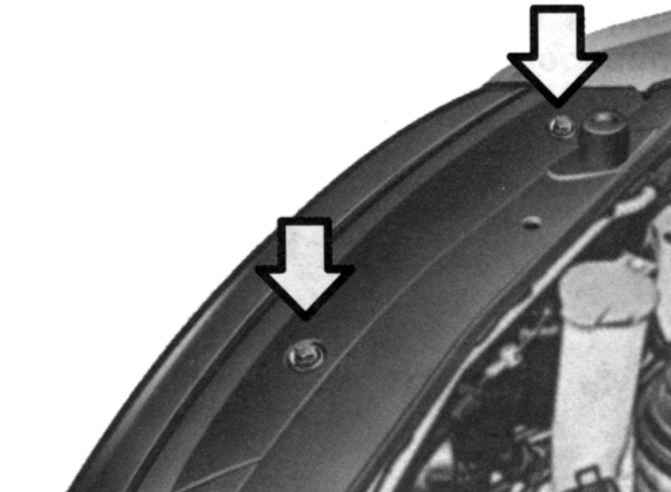

Рис. 1.234. Снятие защитного чехла

Отверните защитный чехол (рис. 1.234).

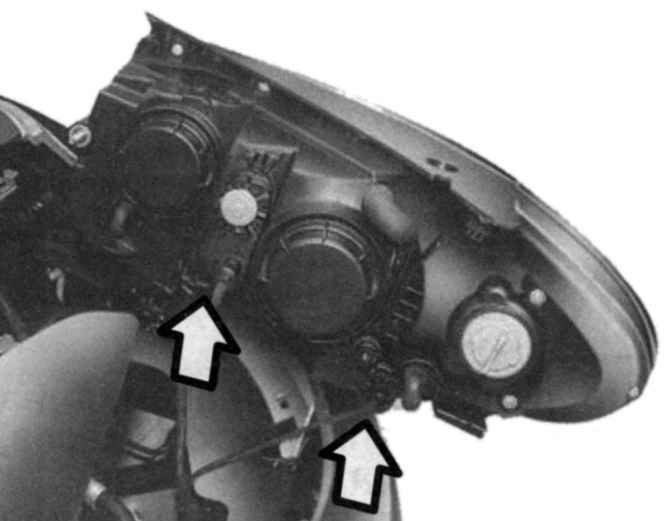

Рис. 1.235. Отсоединение провода питания

Отсоедините провод питания с обратной стороны пластмассового основания на задней части фары (рис. 1.235).

Рис. 1.236. Снятие защитного колпака

Поверните защитный колпак против часовой стрелки и снимите его (рис. 1.236).

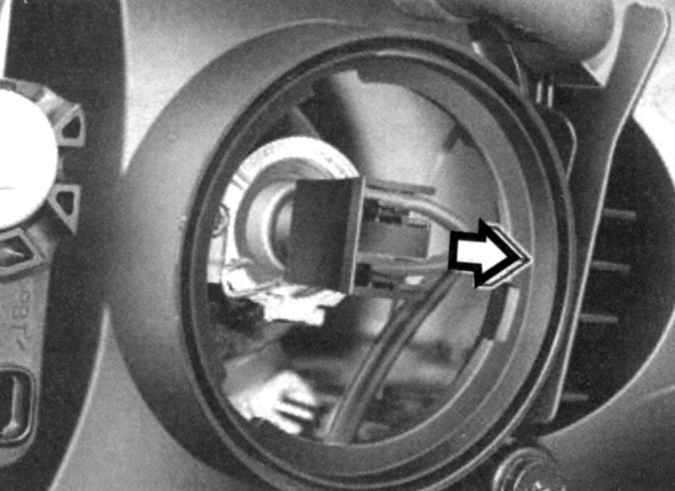

Рис. 1.237. Отсоединение разъема

Отсоедините разъем на цоколе лампы (рис. 1.237).

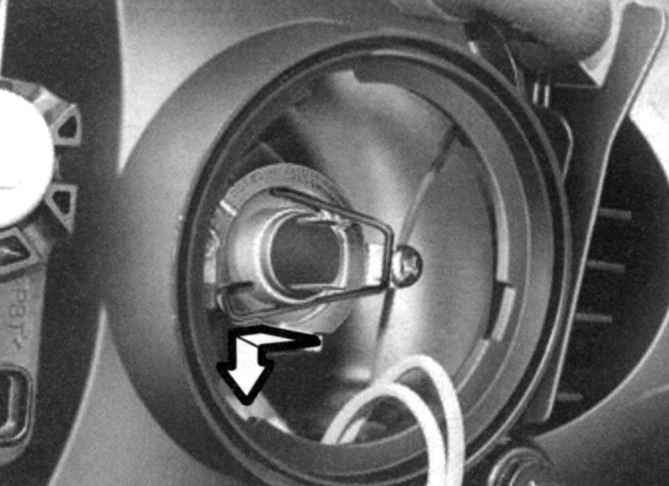

Рис. 1.238. Извлечение лампы

Нажмите на пружину лампы, чтобы извлечь ее (рис. 1.238).

Снимите защитный колпачок с заменяемой лампы и установите новую лампу, совместив пластмассовое основание лампы с отверстием фары. Застегните пружину лампы, установите защитный чехол и подсоедините провод питания.

При утилизации старой лампы используйте защитный колпачок и картонную упаковку.

Проверьте правильность регулировки пучка света фары.

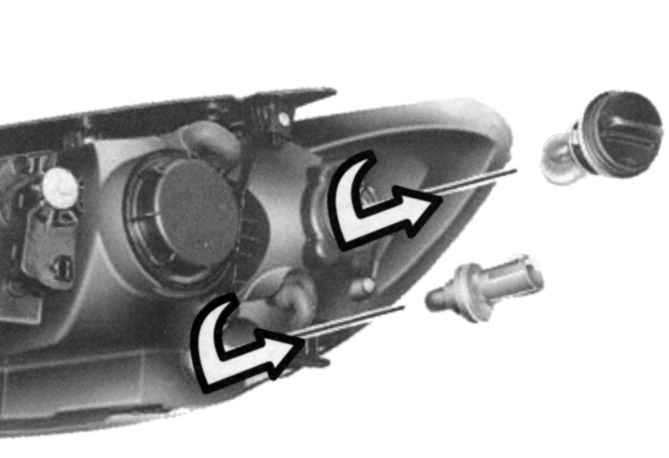

Рис. 1.239. Установка новой лампы

Для замены ламп передних указателей поворота и габаритных огней извлеките лампу с патроном в сборе и установите новую лампу (рис. 1.239).

Задний комбинированный фонарь

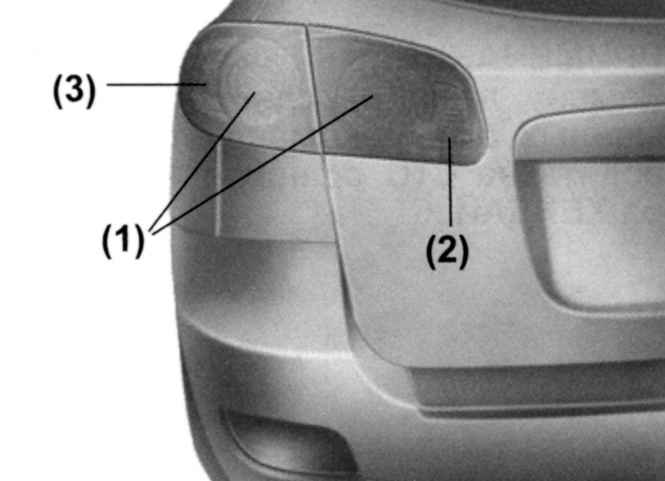

Рис. 1.240. Задний комбинированный фонарь: 1 – лампа стоп-сигнала и заднего габаритного фонаря; 2 – лампа фонаря заднего хода; 3 – лампа заднего указателя поворота

Откройте заднюю дверь.

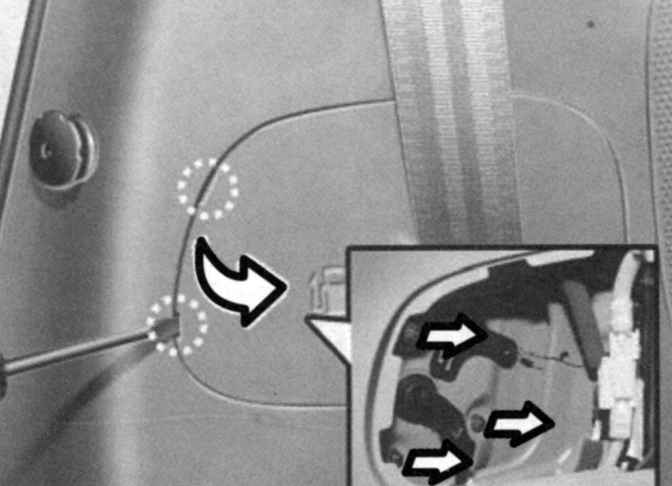

Рис. 1.241. Открывание лючка на боковой панели

При помощи плоской отвертки откройте лючок на боковой панели багажного отделения или на задней двери (рис. 1.241).

Рис. 1.242. Винты крепления заднего комбинированного фонаря

Отверните винты крепления заднего комбинированного фонаря (рис. 1.242).

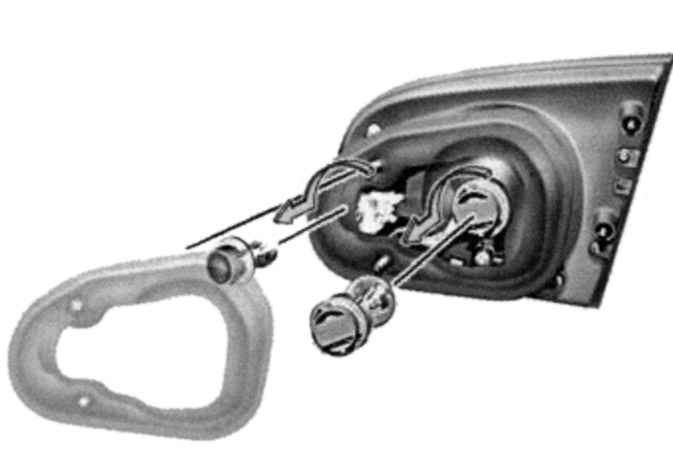

Рис. 1.243. Извлечение патрона с лампой

Снимите задний комбинированный фонарь и извлеките из корпуса фонаря патрон в сборе с лампой, повернув его против часовой стрелки (рис. 1.243).

Установите новую лампу.

Задний противотуманный фонарь (дополнительное оборудование)

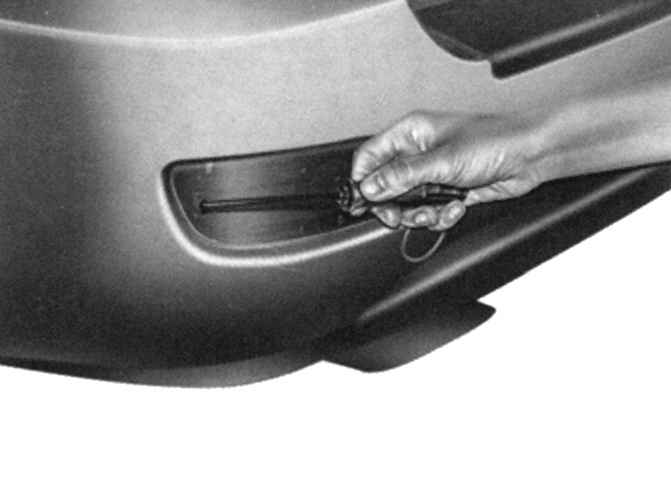

Рис. 1.244. Отворачивание крепежных винотов

Выверните крестовой отверткой крепежные винты заднего противотуманного фонаря и снимите его (рис. 1.244).

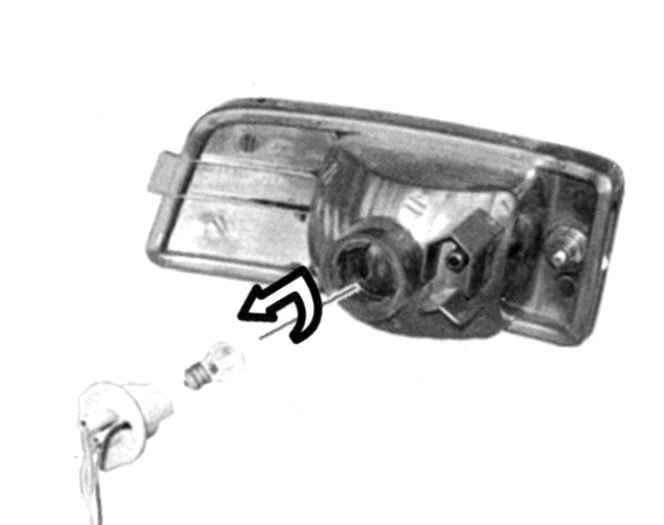

Рис. 1.245. Извлечение патрона с лампой из блока фонаря

Извлеките патрон с лампой из блока фонаря, повернув его против часовой стрелки (рис. 1.245).

Замените перегоревшую лампу на новую.

Лампа освещения номерного знака

При помощи крестовой отвертки снимите крепежные винты рассеивателя освещения номерного знака.

Рис. 1.246. Извлечение патрона с лампой

Отсоедините провод от патрона, поворачивая патрон против часовой стрелки, затем извлеките лампу из патрона, поворачивая ее по часовой стрелке (рис. 1.246).

Установите новую лампу.

Лампа освещения багажного отделения

Откройте заднюю дверь.
