1.6.31 Замена воздушного фильтра системы климат-контроля (для блока испарителя и вентилятора) Хендай Санта Фе

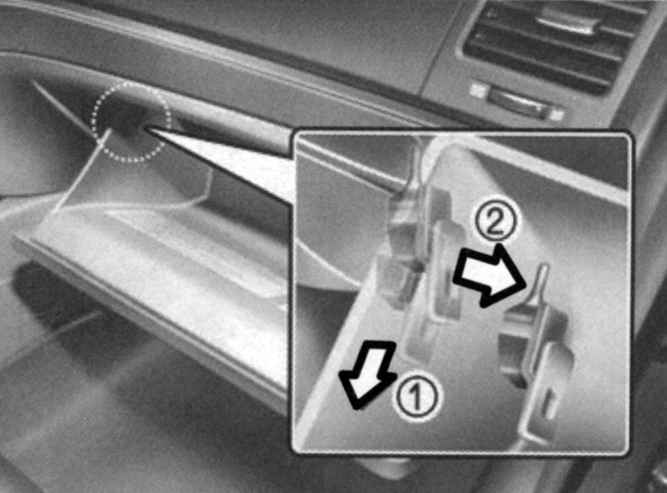

Рис. 1.222. Регулировочные штифты


Откройте вещевой (перчаточный) ящик и снимите регулировочные штифты с обеих сторон вещевого ящика (рис. 1.222).

1.6.31 Замена воздушного фильтра системы климат-контроля (для блока испарителя и вентилятора) Хендай Санта Фе

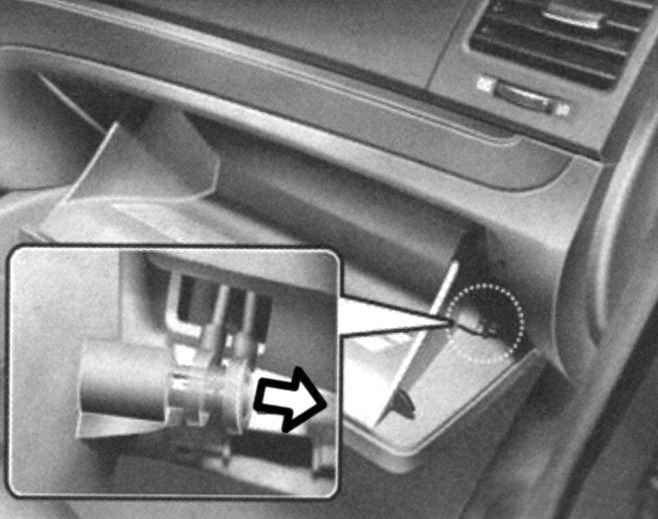

Рис. 1.223. Втулки крепления


Снимите со втулки крепления амортизаторов в правой части вещевого (перчаточного) ящика (рис. 1.223).
Опустите вещевой (перчаточный) ящик вниз до упора.

1.6.31 Замена воздушного фильтра системы климат-контроля (для блока испарителя и вентилятора) Хендай Санта Фе

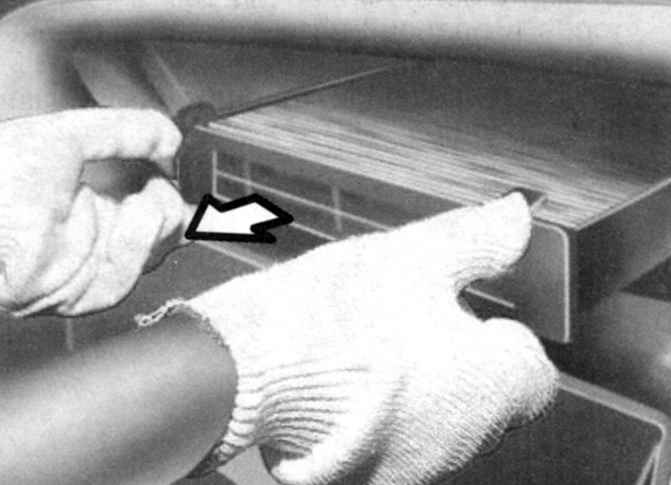

Рис. 1.224. Извлечение фильтра климат-контроля


Нажимая на фиксаторы, вытащите фильтр климат-контроля (рис. 1.224).

1.6.31 Замена воздушного фильтра системы климат-контроля (для блока испарителя и вентилятора) Хендай Санта Фе

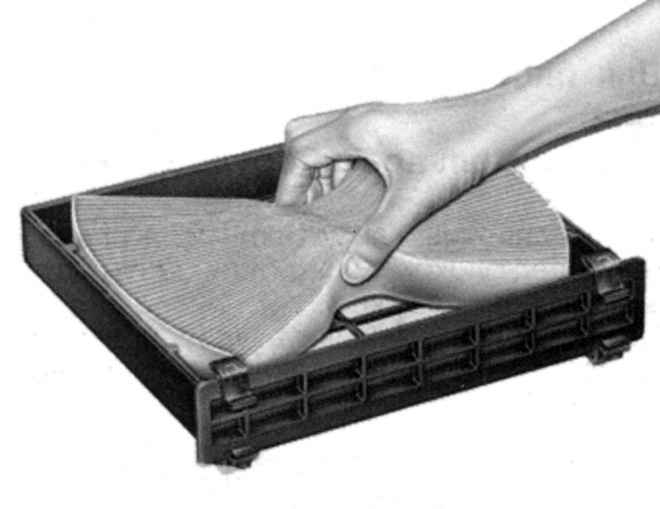

Рис. 1.225. Замена фильтра


Замените фильтр климат-контроля, подняв его наверх (рис. 1.225).
Установите все снятые детали в обратном описанному выше порядке.
