Хендай Матрикс. Проверка катушек зажигания



Хендай Матрикс. Проверка катушек зажигания

7.1.5 Проверка катушек зажигания Хендай Матрикс

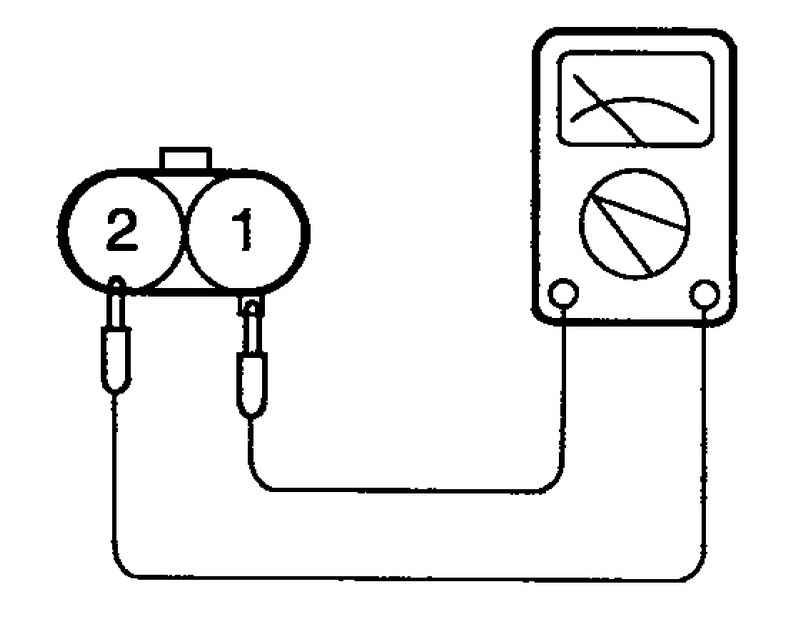

Рис. 7.2. Измерение сопротивления первичной обмотки катушки зажигания


Измерьте сопротивление первичной обмотки катушки между выводами 1 и 2 разъемов С18-2 и С68-1 (катушка зажигания для цилиндров №1 и №4) катушки зажигания и между выводами 1 и 2 разъемов С18-1 и С68-2 (катушка зажигания для цилиндров №2 и №3) катушки зажигания (рис. 7.2).
Номинальное значение: 0,5 ±0,05 Ом.

7.1.5 Проверка катушек зажигания Хендай Матрикс

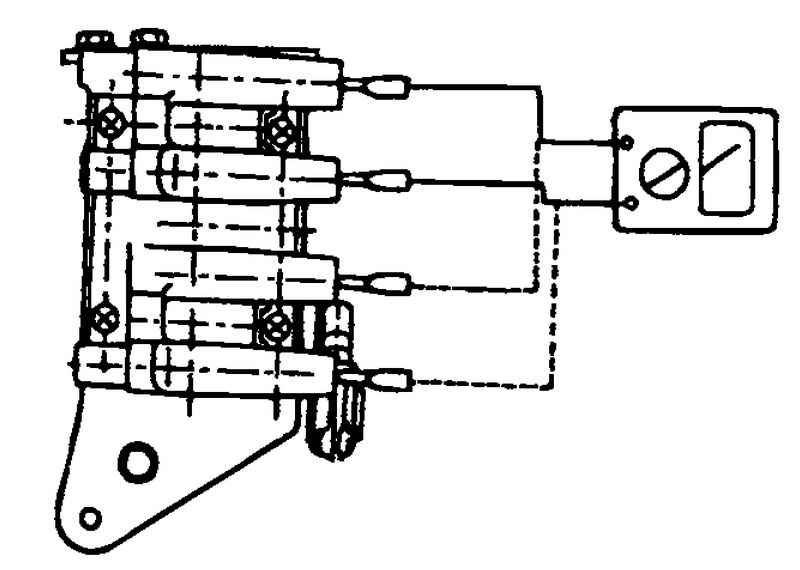

Рис. 7.3. Измерение сопротивления вторичной обмотки катушки зажигания


Измерьте сопротивление вторичной обмотки между выводами высокого напряжения для цилиндров №1 и №4, а также для цилиндров №2 и №3 (рис. 7.3).
Номинальное значение: 12,1 ±1,8 кОм.

ВНИМАНИЕ
Перед измерением сопротивления вторичной обмотки убедитесь, что разъем катушки зажигания отсоединен.
