Хендай Матрикс. Антиблокировочная система тормозов (ABS)



Хендай Матрикс. Антиблокировочная система тормозов (ABS)

– управляемость автомобилем при экстренных торможениях;
– остановку автомобиля при экстренном торможении без ухода с выбранной траектории движения.
При обнаружении неисправности в системе обеспечивается диагностика неисправности и включение режима безопасности, тормозная система работает как стандартная.
Гидравлический и электронный блок управления получает сигналы датчиков скорости автомобиля, состояния дорожного покрытия, направления движения и частоты вращения колес.
Электронный блок управления определяет оптимальную частоту вращения колеса.

Электронная система распределения тормозных усилий (EBD)
Применение электронной системы распределения тормозных сил в сравнении с установкой пропорционального клапана обеспечивает идеальное распределение давления в контурах передних и задних тормозов. В результате заметно повышается эффективность торможения и предотвращается блокировка задних колес.

Преимущества электронного управления
Функциональное улучшение параметров основной тормозной системы.
Компенсация различных коэффициентов сцепления колесе с дорогой.
Исключение установки пропорционального клапана.
Указания на неисправности с помощью контрольной лампы.

Сравнение характеристик распределения тормозных усилий

6.1.16 Антиблокировочная система тормозов (ABS) Хендай Матрикс

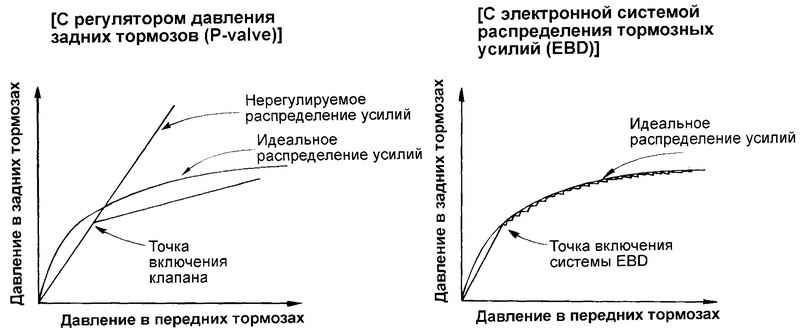

Рис. 6.63. Сравнительные характеристики распределения тормозных усилий


Сравнительные характеристики распределения тормозных усилий показаны на рис. 6.63.

Проверка гидравлического и электронного блока управления ABS
Проверка гидравлического и электронного блока (ABS) см. таблицу 6.7.

Схема вводов-выводов электронного блока управления ABS (HECU)

6.1.16 Антиблокировочная система тормозов (ABS) Хендай Матрикс

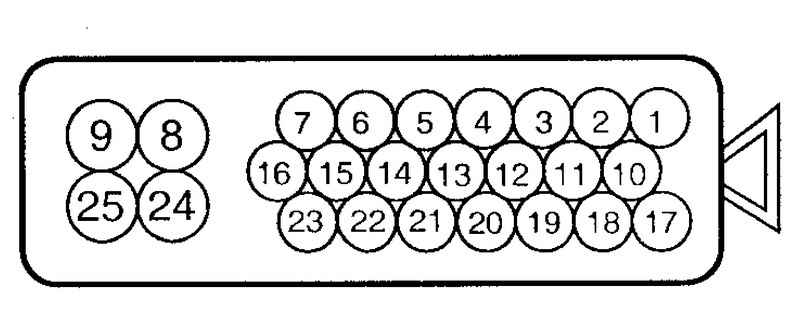

Рис. 6.64. Разъем электронного блока управления ABS



6.1.16 Антиблокировочная система тормозов (ABS) Хендай Матрикс

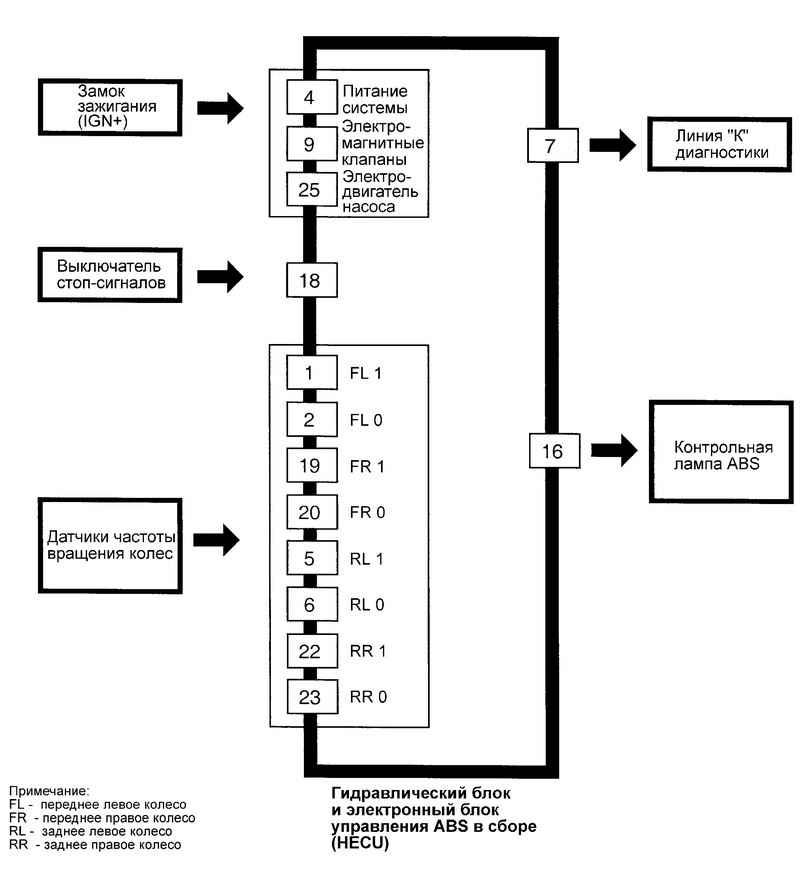

Рис. 6.65. Схема вводов-выводов электронного блока управления ABS


Схема вводов-выводов электронного блока управления ABS представлена на рис. 6.65.
