Хендай Матрикс. Снятие и установка вакуумного усилителя тормозов



Хендай Матрикс. Снятие и установка вакуумного усилителя тормозов

6.1.6 Снятие и установка вакуумного усилителя тормозов Хендай Матрикс

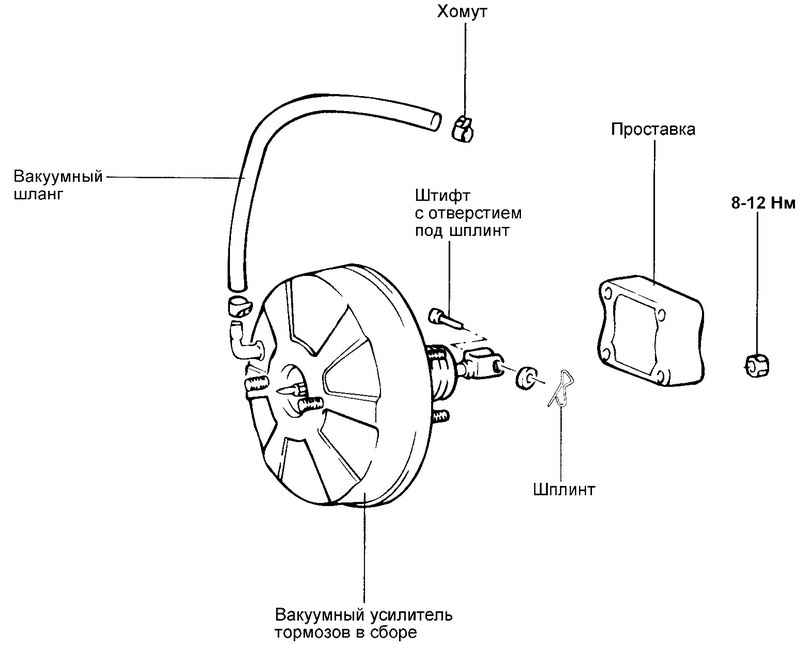

Рис. 6.9. Вакуумный усилитель тормозов



Снятие
Отсоедините тормозную трубку от главного тормозного цилиндра.

6.1.6 Снятие и установка вакуумного усилителя тормозов Хендай Матрикс
Рис. 6.10. Гайки крепления главного тормозного цилиндра


Снимите главный тормозной цилиндр (рис. 6.10).

ВНИМАНИЕ
При попадании тормозной жидкости на окрашенные поверхности немедленно вытрите пролитую жидкость.

Отсоедините вакуумный шланг от усилителя тормозов.
Отсоедините толкатель усилителя тормозов от педали тормоза.

6.1.6 Снятие и установка вакуумного усилителя тормозов Хендай Матрикс

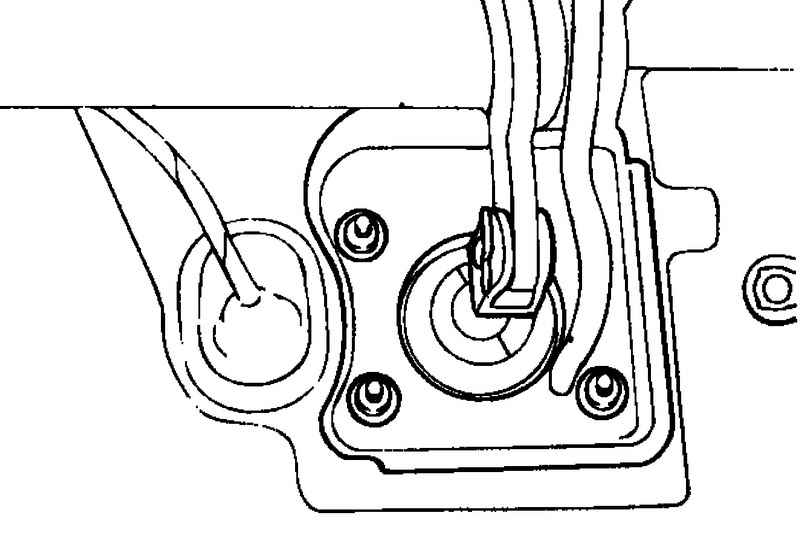

Рис. 6.11. Гайки крепления вакуумного усилителя тормозов


Отверните гайки крепления вакуумного усилителя тормозов (рис. 6.11).
Поднимите вакуумный усилитель тормозов в сборе и снимите его.

Установка
Перед установкой вакуумного усилителя тормозов в сборе проверьте состояние обоих прокладок его кронштейна крепления, при необходимости замените прокладки.
Установите вакуумный усилитель тормозов на место и затяните гайки крепления.
Момент затяжки: 13–16 Н·м.
Нанесите достаточное количество консистентной смазки в отверстие рычага педали тормоза (место установки штифта).

6.1.6 Снятие и установка вакуумного усилителя тормозов Хендай Матрикс

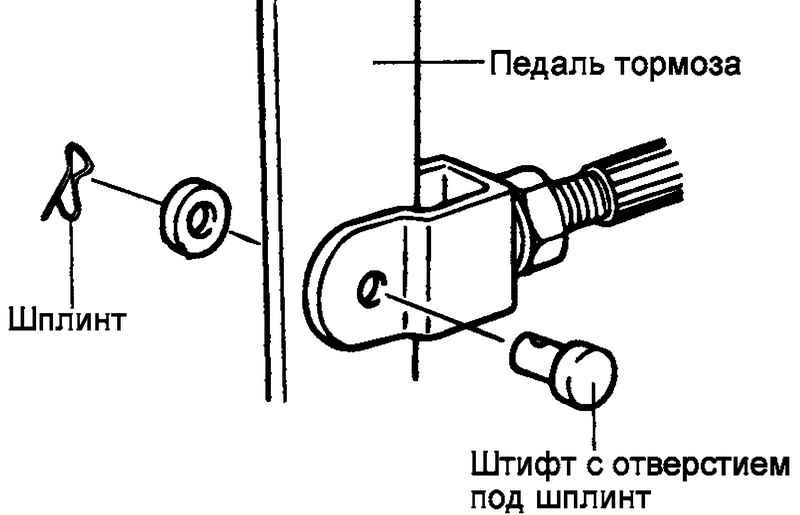

Рис. 6.12. Подсоединение вилки толкателя


Подсоедините вилку толкателя к рычагу педали тормоза с помощью штифта с отверстием под шплинт и зафиксируйте штифт шплинтом (рис. 6.12).
Установите главный тормозной цилиндр. и подсоедините к нему тормозную трубку.
Подсоедините вакуумный шланг к усилителю тормозов.
Заполните тормозной жидкостью бачок гидросистемы тормозов.
Убедитесь в отсутствии утечек тормозной жидкости.
Проверьте и отрегулируйте положение педали тормоза.

6.1.6 Снятие и установка вакуумного усилителя тормозов Хендай Матрикс

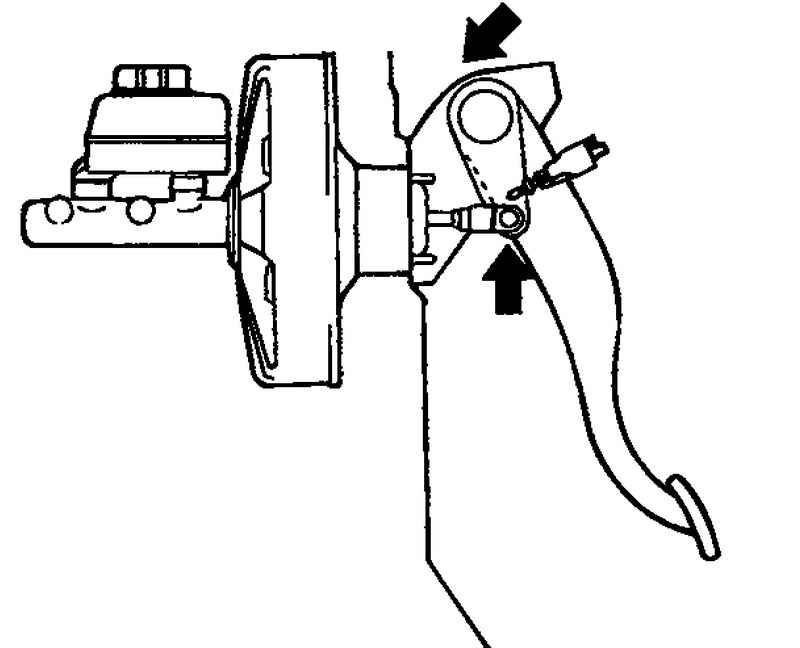

Рис. 6.13. Места нанесения консистентной смазки


После установки деталей нанесите достаточное количество консистентной смазки в местах контакта вилки толкателя и педали тормоза (рис. 6.13).
