Хендай Матрикс. Снятие и установка главного цилиндра гидропривода сцепления

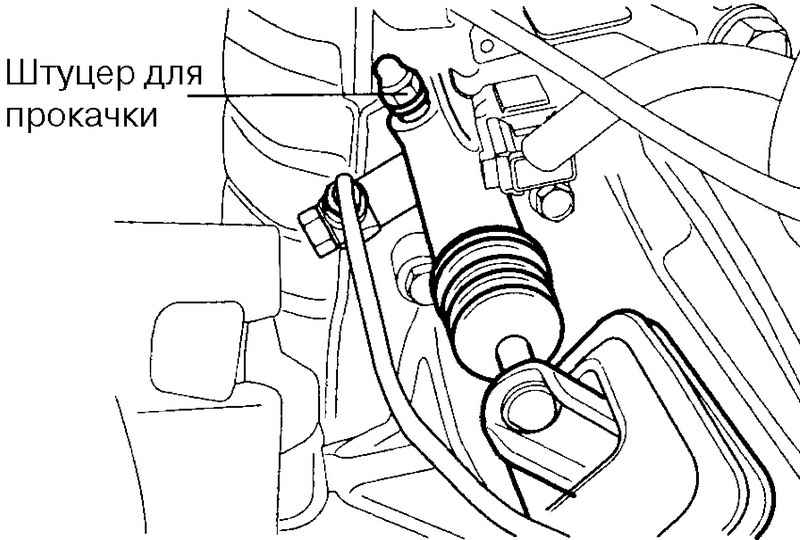

Рис. 3.6. Штуцер прокачки

Слейте рабочую жидкость через штуцер для прокачки (рис. 3.6).

Отверните гайку крепления главного цилиндра.

Отсоедините трубопроводы.

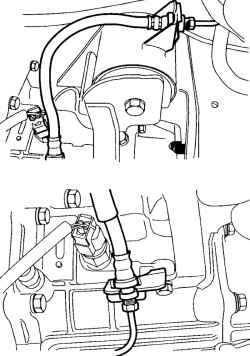

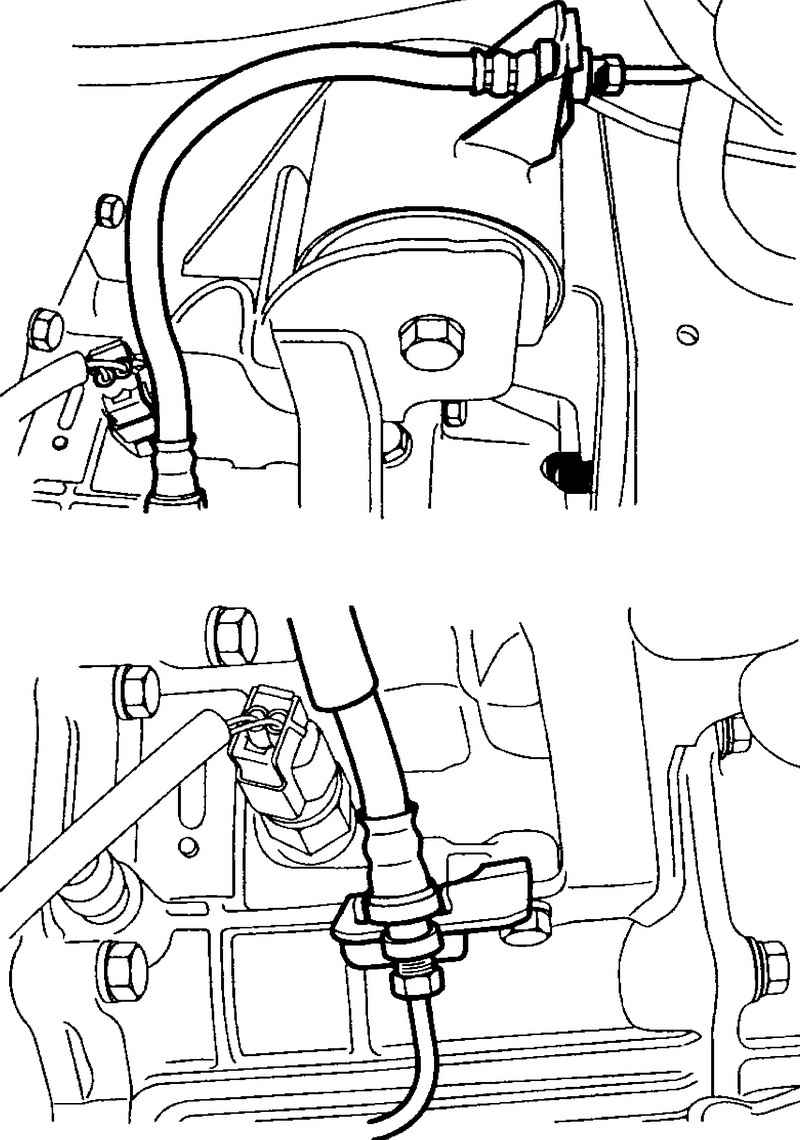

Рис. 3.7. Зажим крепления трубопровода к коробке передач

Снимите зажим крепления трубопровода к коробке передач (рис. 3.7).

Проверка технического состояния

Проверьте шланг и трубопровод на наличие ржавчины, раковин и задиров.

Установка

Присоедините трубопровод к рабочему цилиндру.

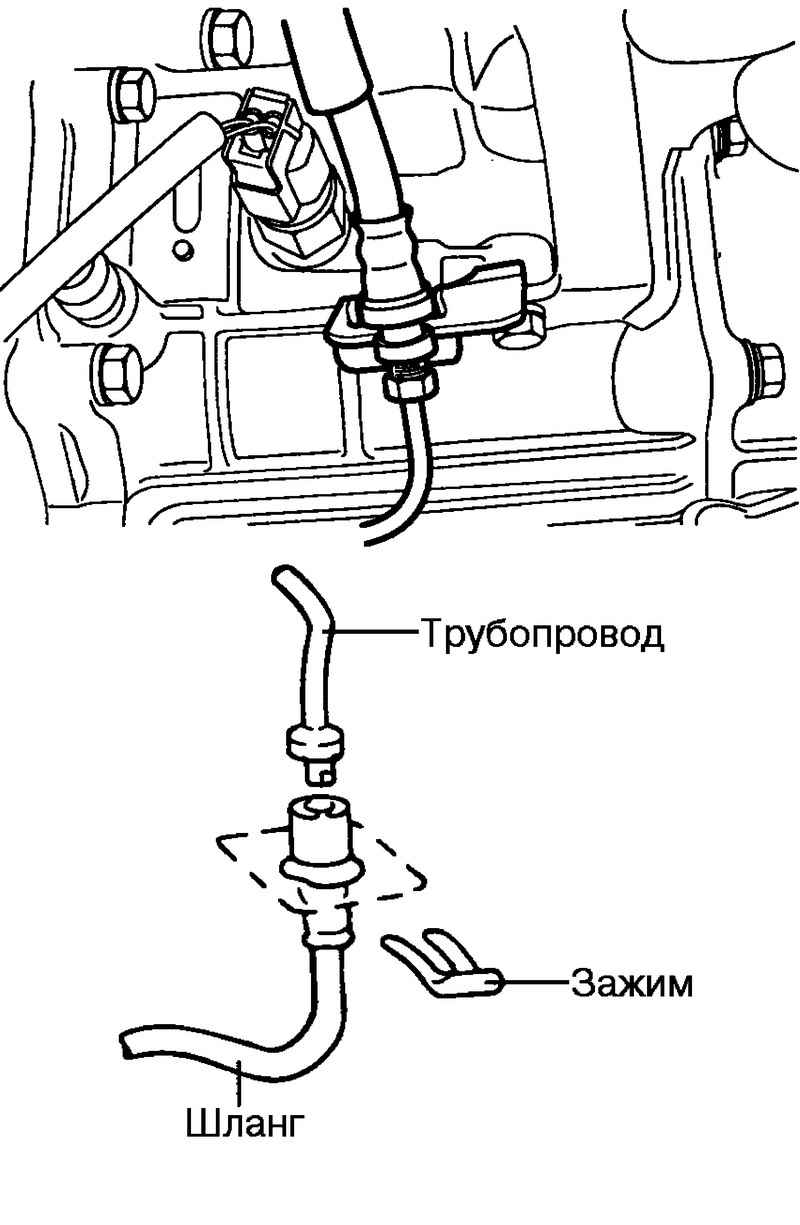

Рис. 3.8. Присоединение шлангов

Присоедините шланг и закрепите его зажимом (рис. 3.8).

Установите главный цилиндр.

Присоедините толкатель к педали сцепления.

Прокачайте гидропривод сцепления.

Снимите стопорное кольцо поршня.

Выньте толкатель в сборе с поршнем.

ПРИМЕЧАНИЕ

При этом следите за тем, чтобы не повредить корпус и поршень цилиндра.

Проверка после установки

Проверьте зеркало цилиндра на наличие ржавчины, раковин и задиров.

Проверьте манжету цилиндра на наличие износа или перекоса.

Проверьте поршень на наличие ржавчины, раковин иди задиров.

Проверьте чистоту трубопровода.

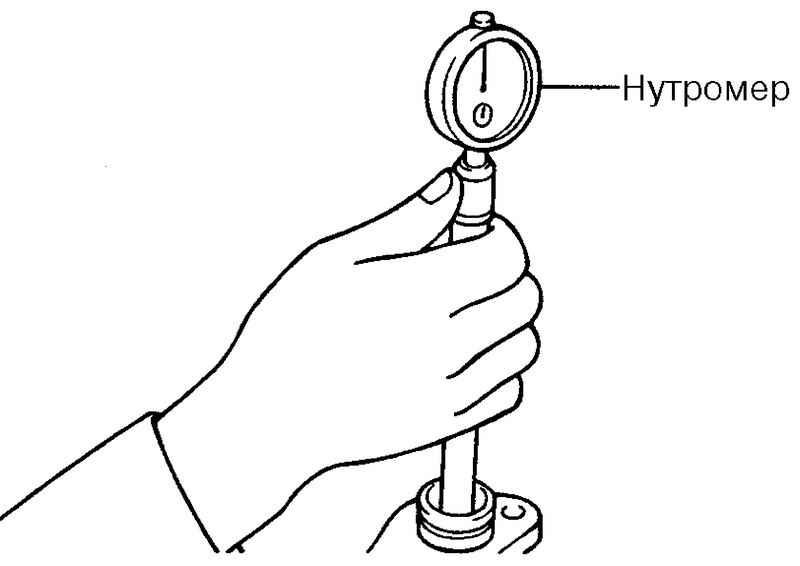

Рис. 3.9. Проверка диаметра цилиндра с помощью нутрометра

Проверьте с помощью нутромера внутренний диаметр цилиндра и с помощью микрометра – наружный диаметр поршня (рис. 3.9).

Если зазор между поршнем и цилиндром превышает предельно допустимую величину, замените главный цилиндр или поршень.

Предельно допустимый зазор между поршнем и цилиндром: 0,15 мм.

Сборка

Нанесите рабочую тормозную жидкость DOT3 или DOT4 на зеркало цилиндра и наружную поверхность поршня.

Вставьте поршень в цилиндр.

Установите стопорное кольцо поршня.

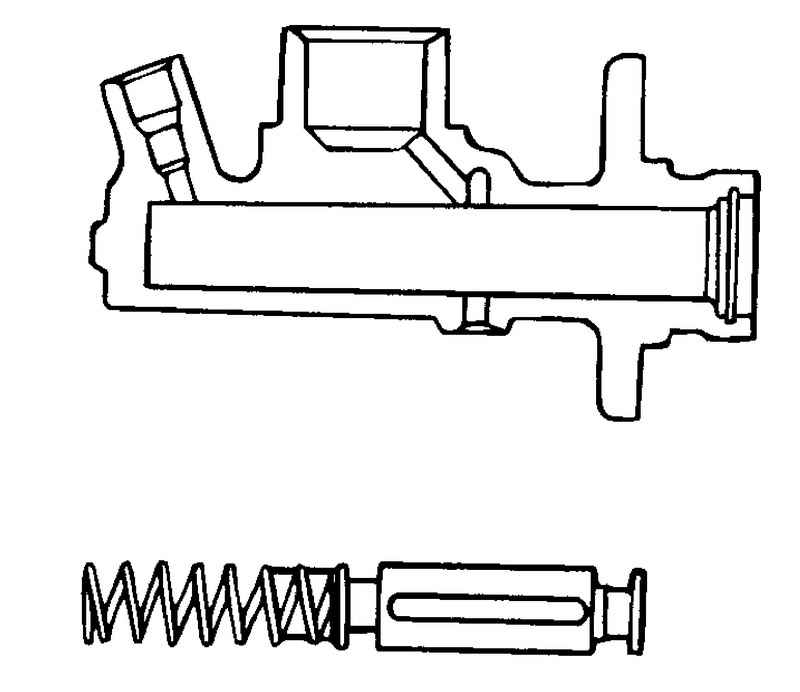

Рис. 3.10. Установка толкателя

Установите толкатель (см. детали главного цилиндра) (рис. 3.10).

Присоедините шланг к корпусу цилиндра.
