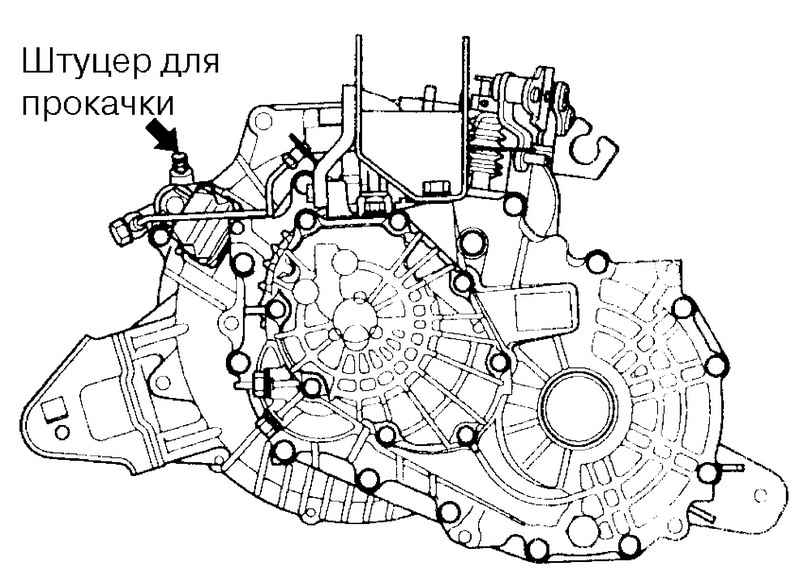

Рис. 3.3. Расположение штуцера прокачки гидропривода сцепления
|

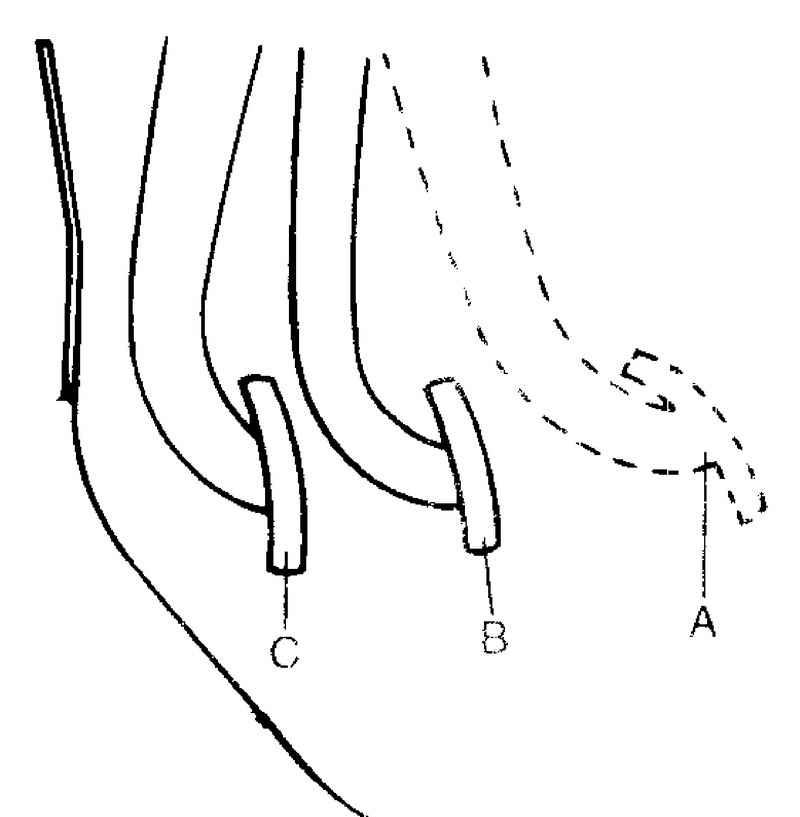

Рис. 3.4. Ход педали сцепления при прокачке
|
ВНИМАНИЕ
Быстро повторяющиеся нажатия на педаль в интервале В-С (рис. 3.4) могут привести к тому, что при прокачке поршень главного цилиндра будет вытолкнут из корпуса цилиндра. Повторное нажатие на педаль следует производить только после ее полного возврата в положение А.
|

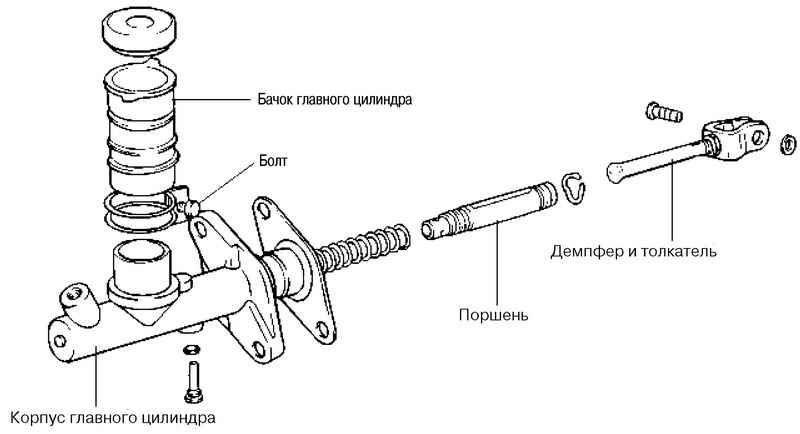

Рис. 3.5. Главный цилиндр сцепления
|
