CUMMINS двигатели ISM, ISMe, QSM11. Руководство по ремонту - часть 20

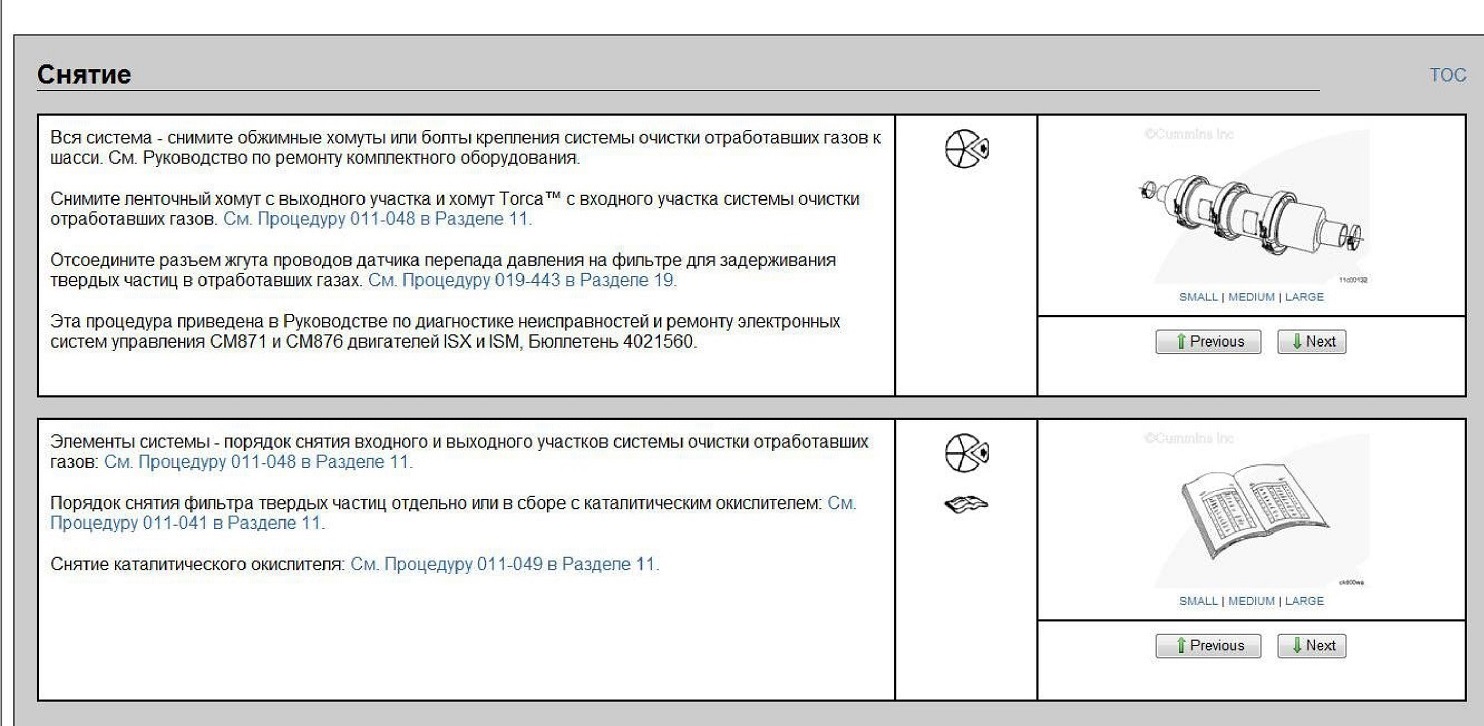

011-050 Система очистки отработавших газов

Оглавление

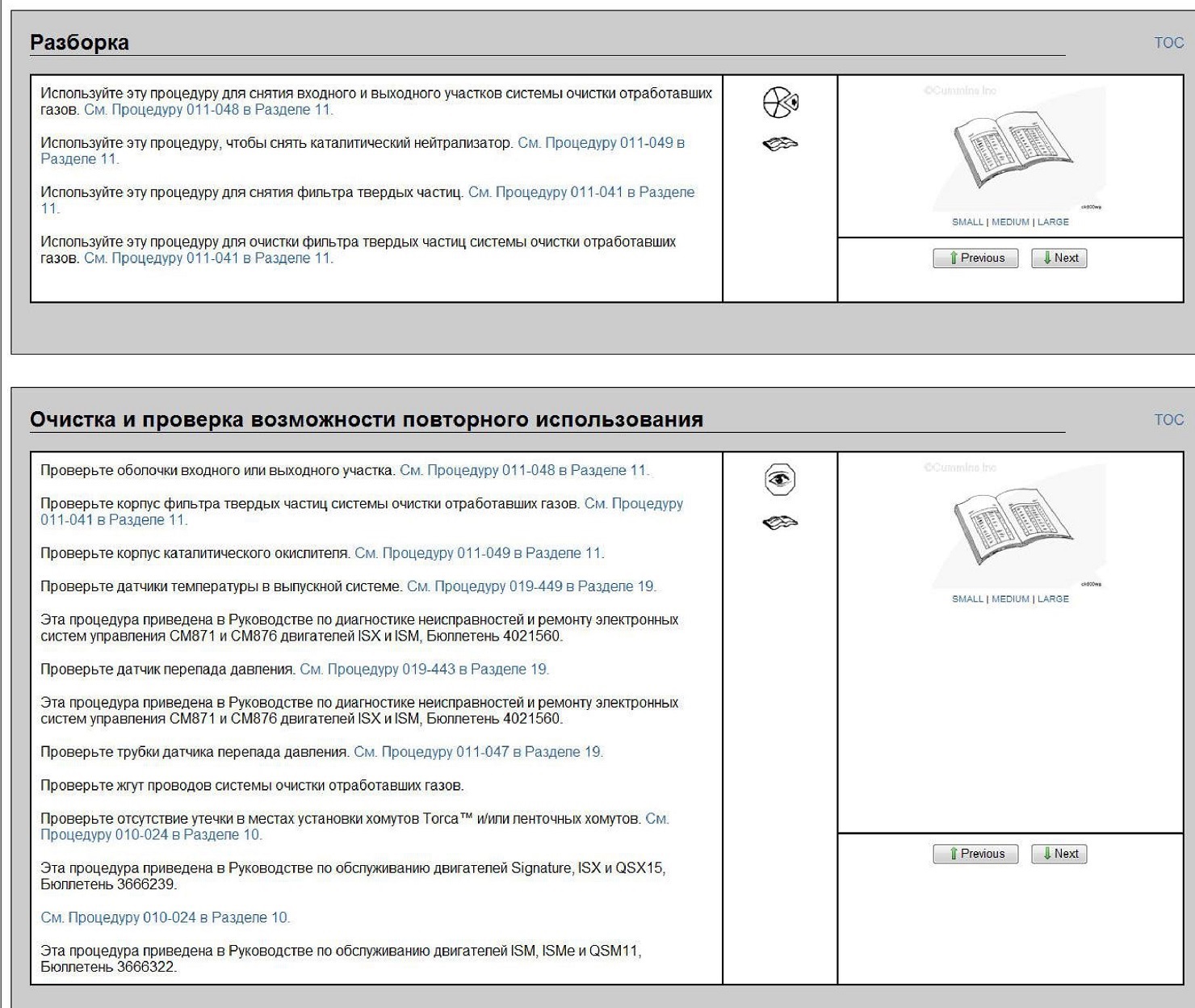

Общие сведения Подготовительные операции Снятие Разборка

Очистка и проверка возможности повторного использования

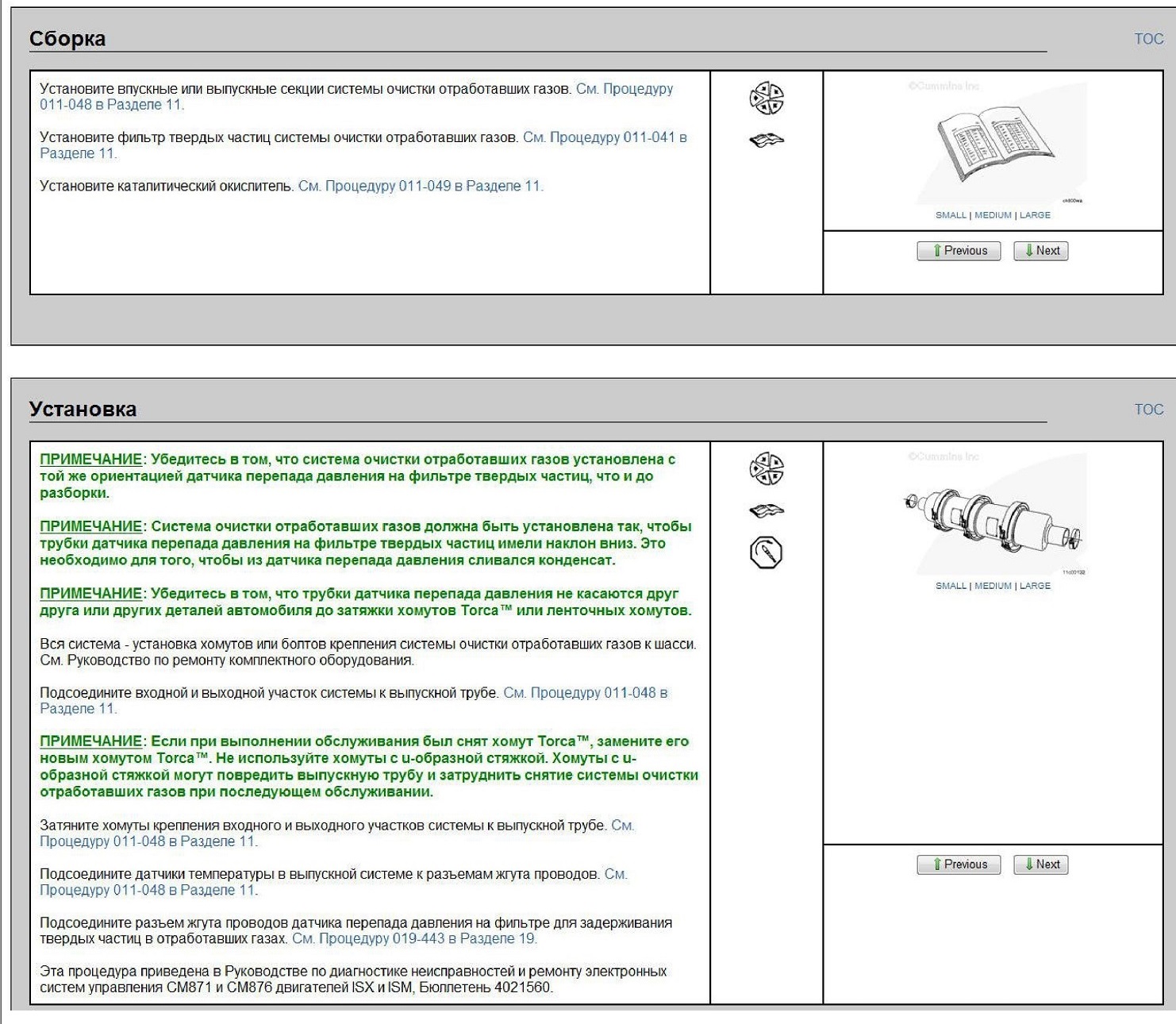

Сборка

Установка

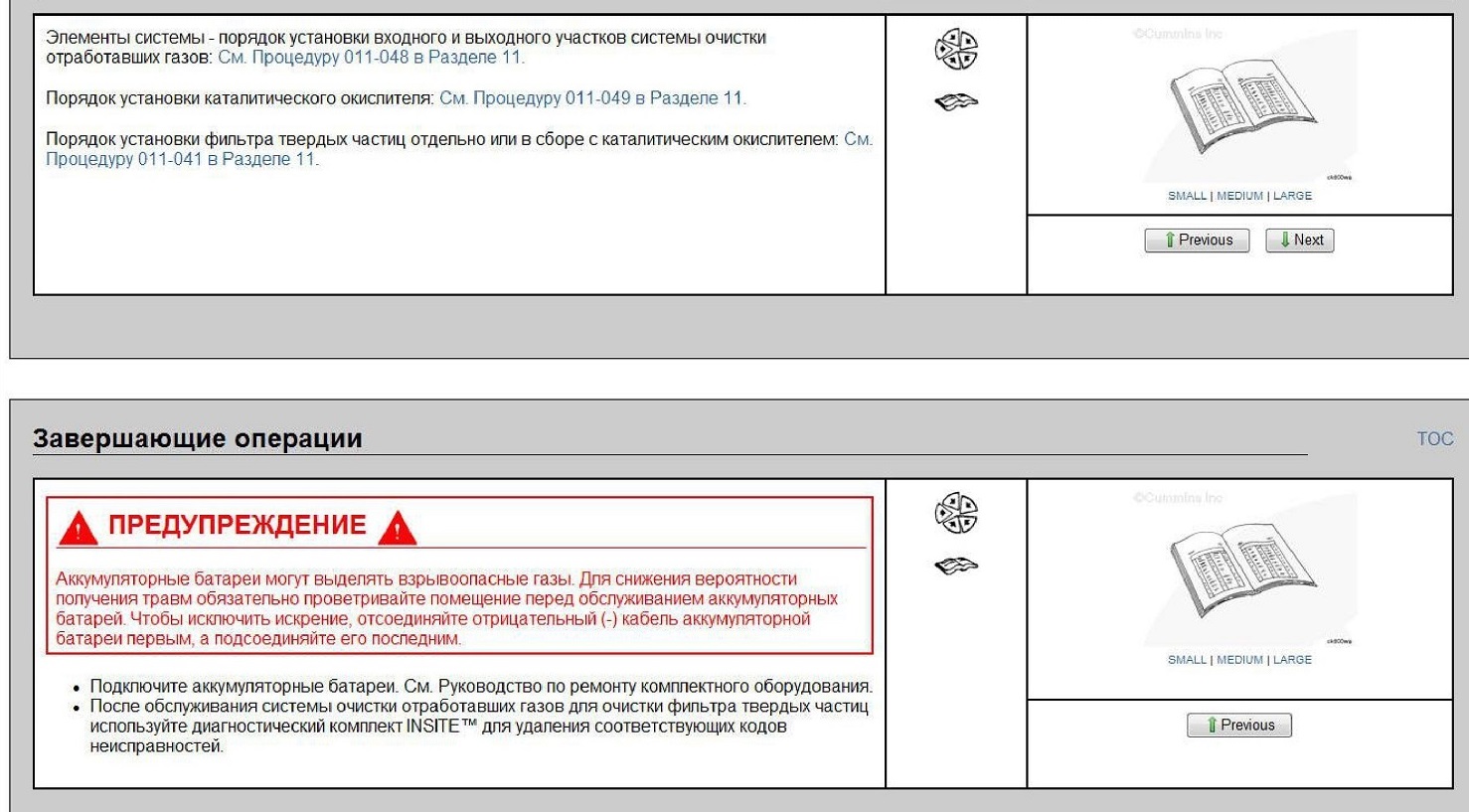

Завершающие операции

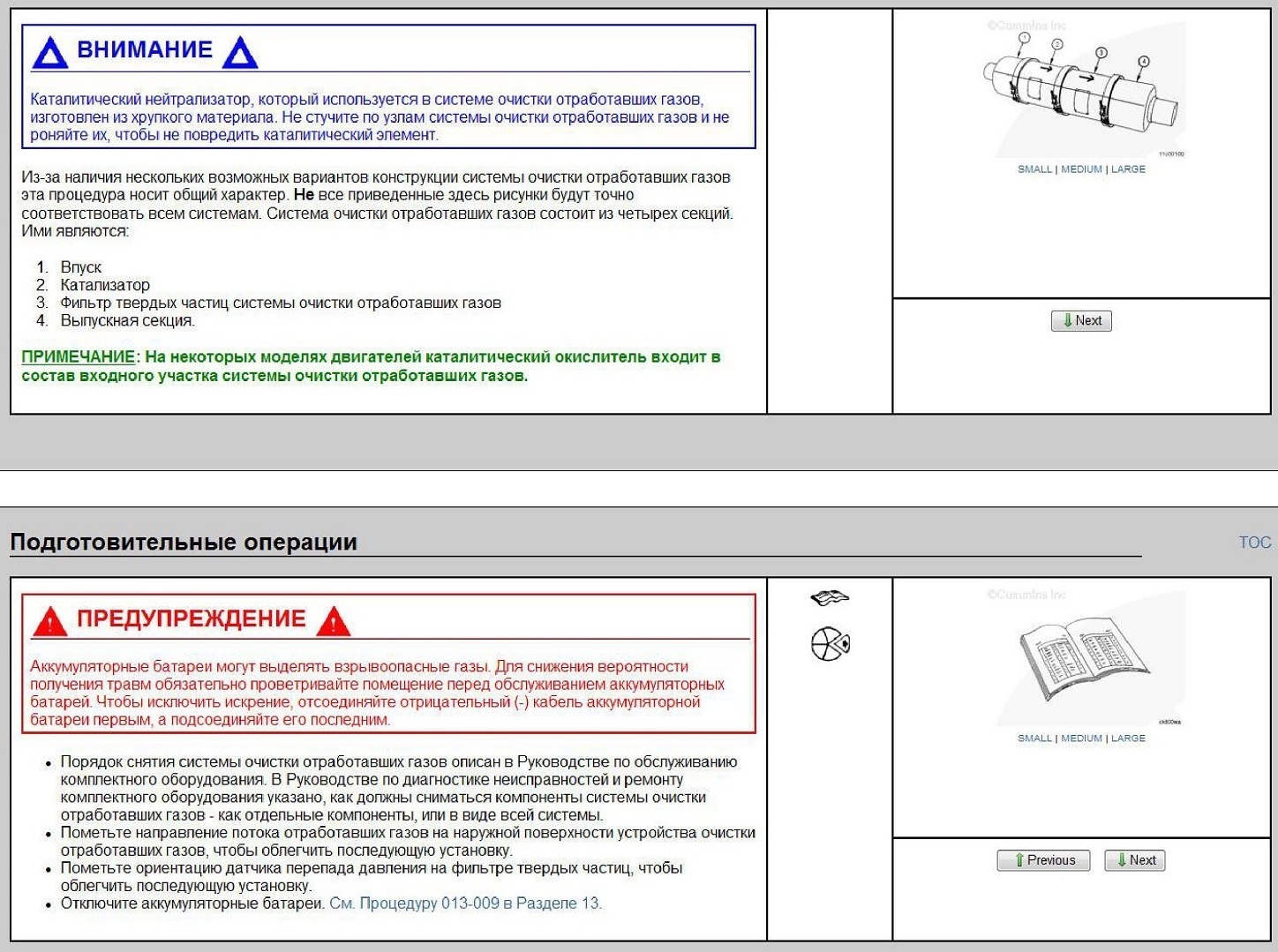

Общие сведения

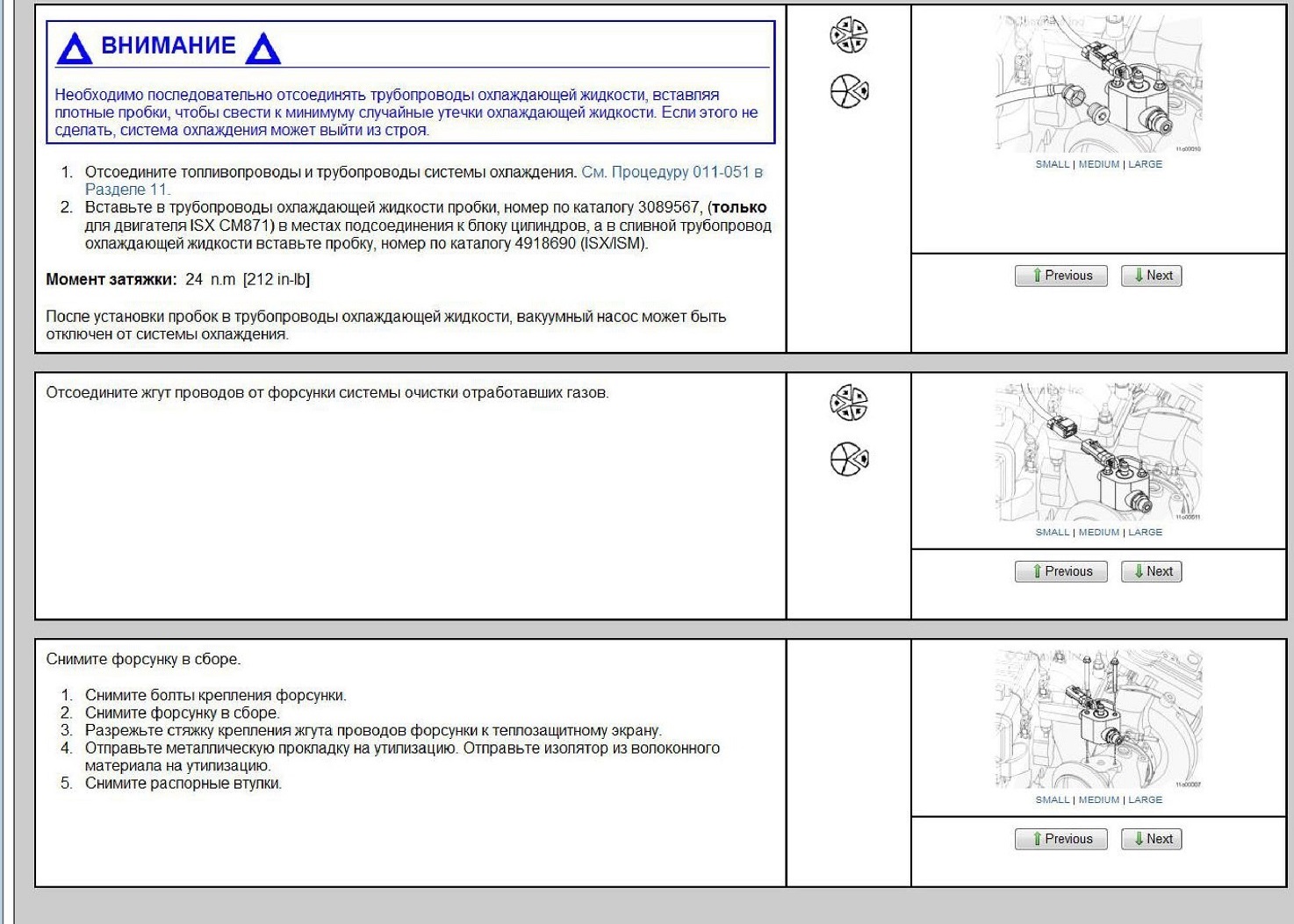

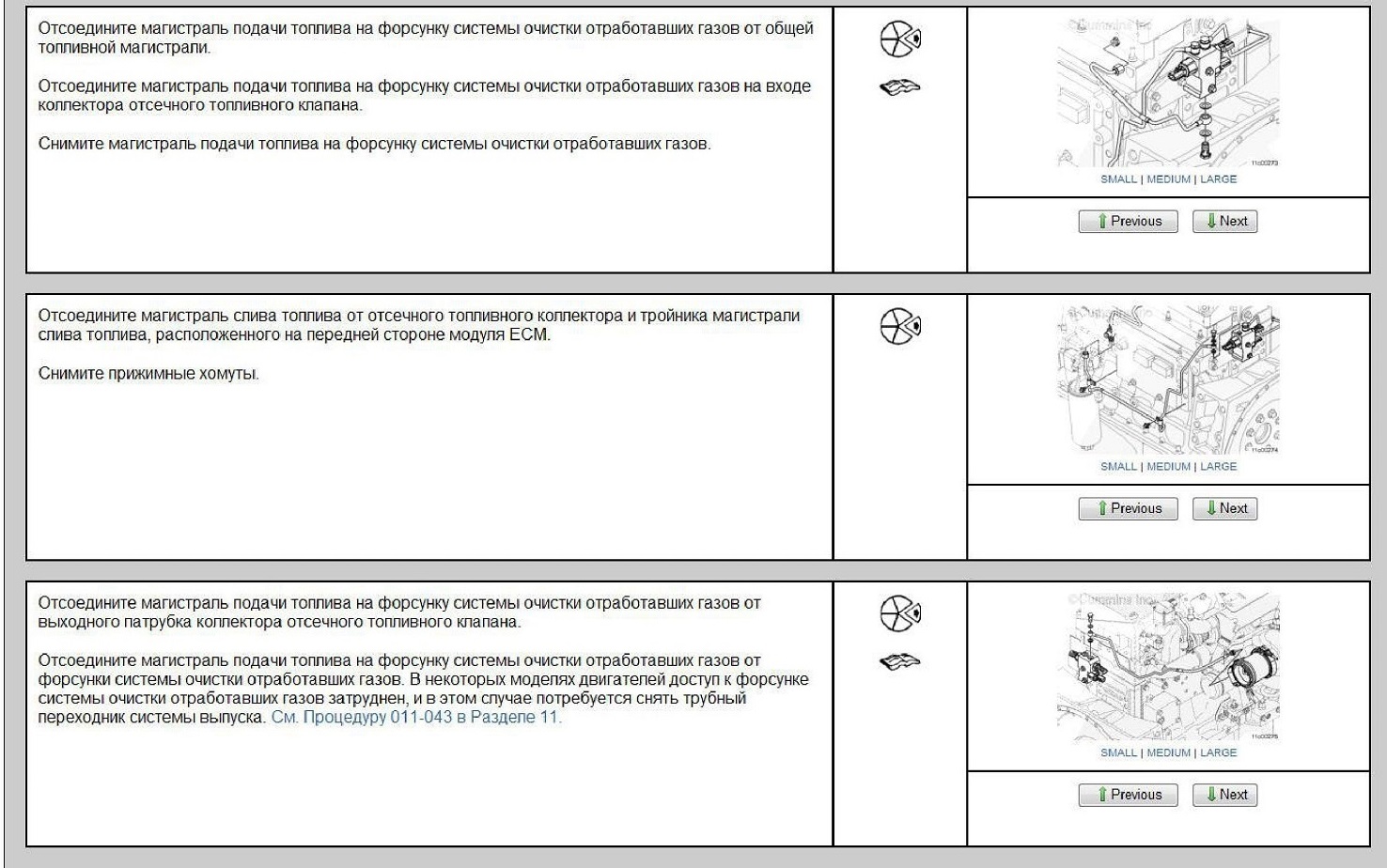

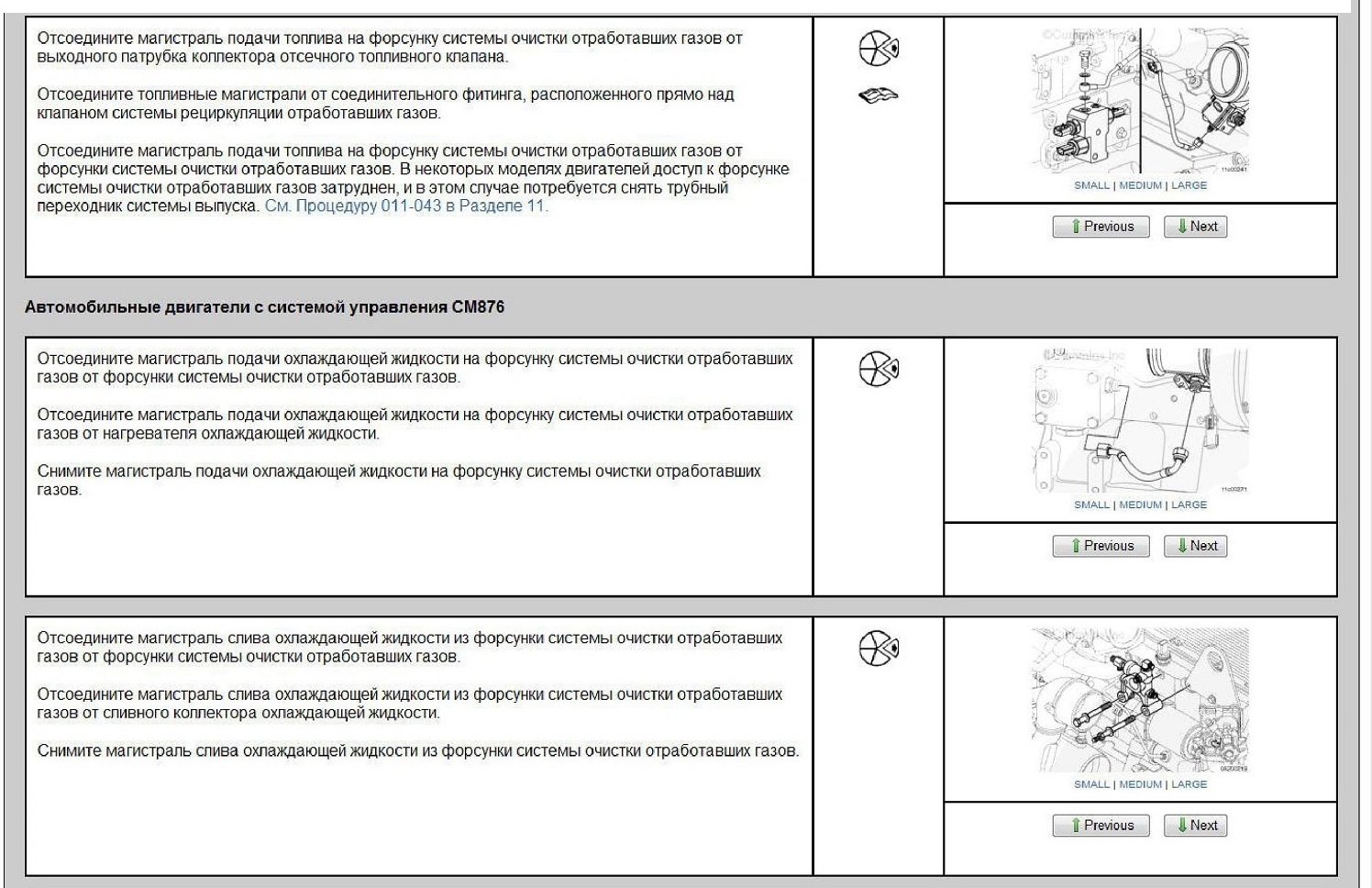

011-051 Магистрали форсунки системы очистки отработавших газов



Оглавление

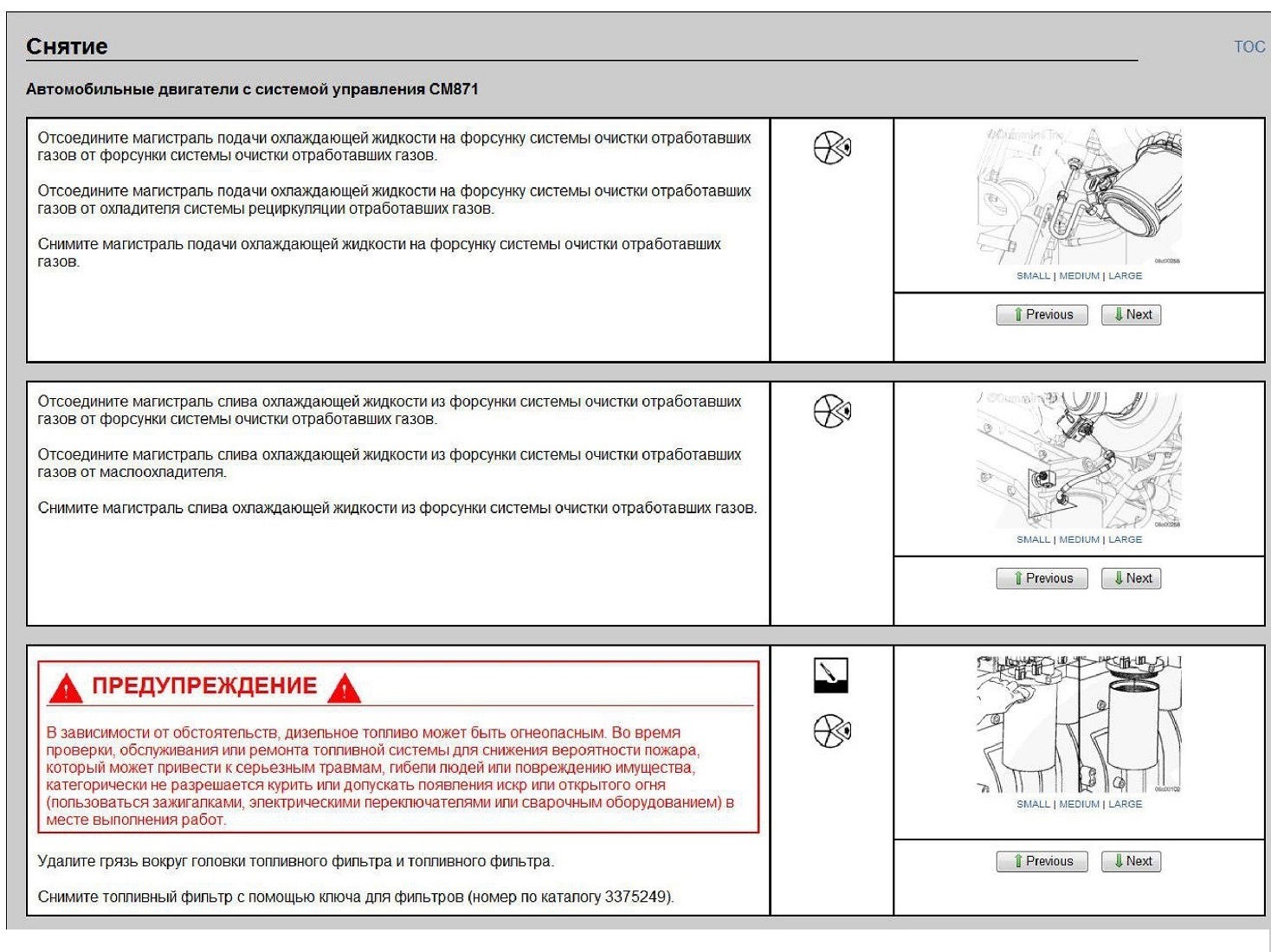

Подготовительные операции Снятие

Автомобильные двигатели с системой управления СМ871 Автомобильные двигатели с системой управления СМ876 Очистка и проверка возможности повторного использования

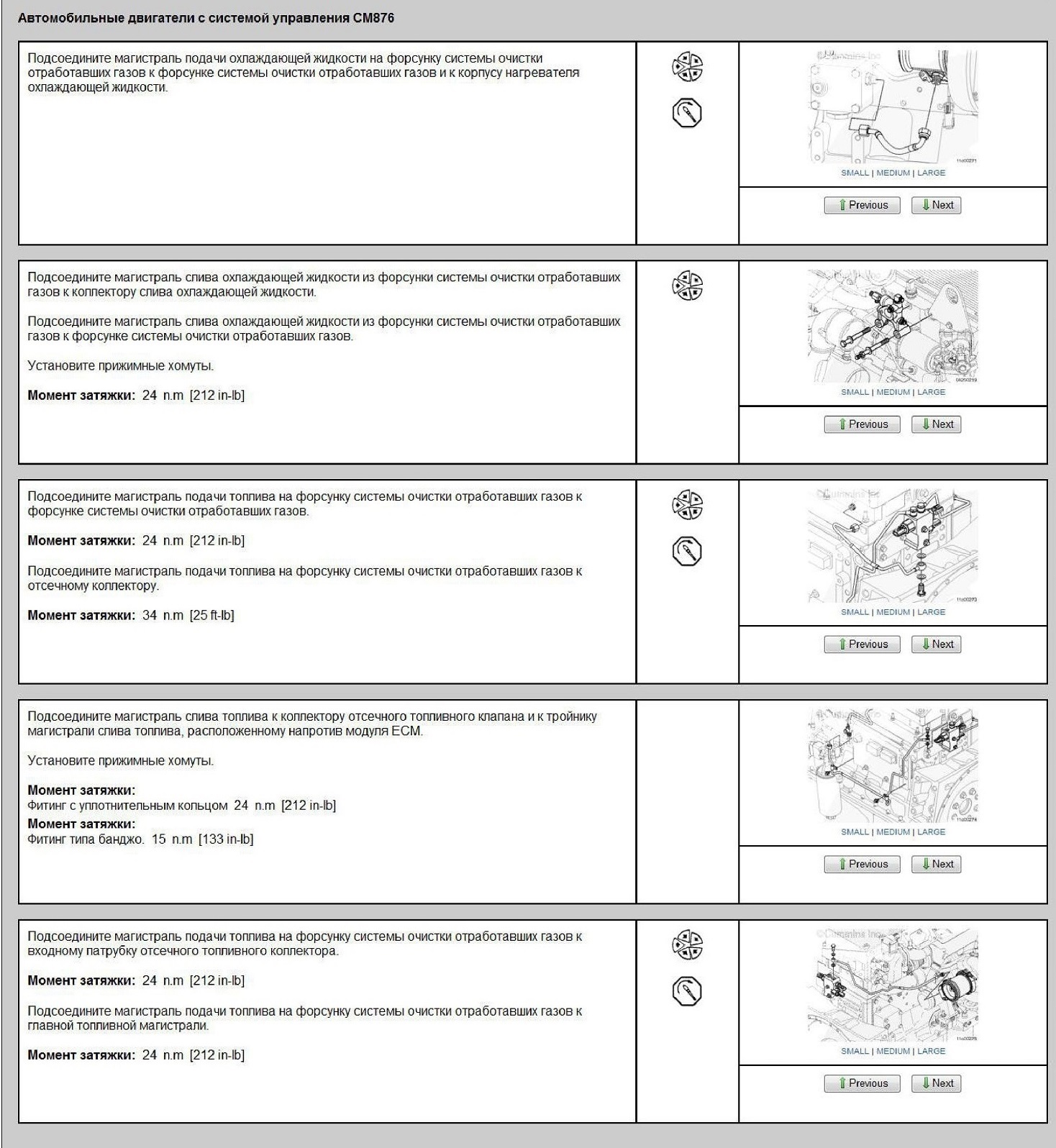

Автомобильные двигатели с системой управления СМ871 Автомобильные двигатели с системой управления СМ876 Установка

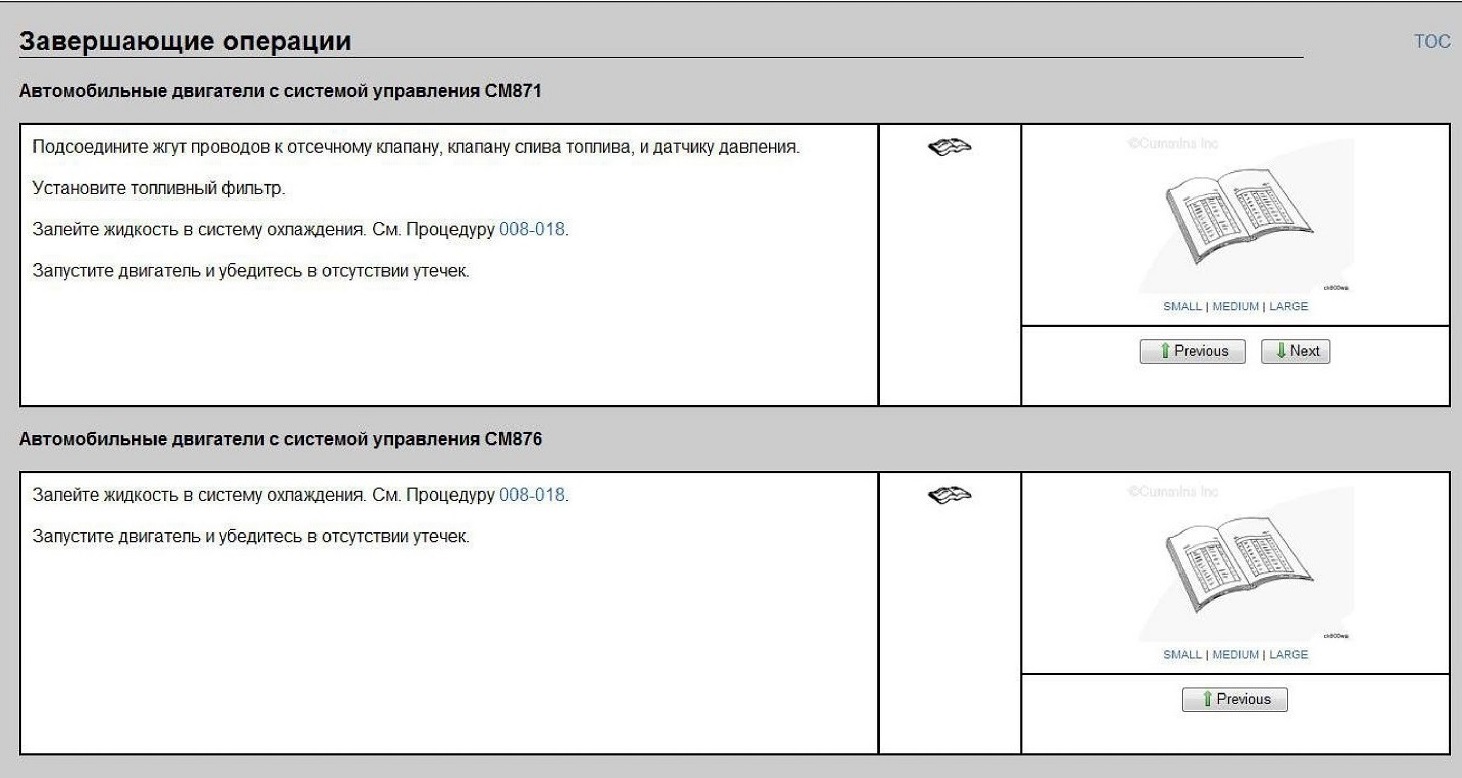

Автомобильные двигатели с системой управления СМ871 Автомобильные двигатели с системой управления СМ876 Завершающие операции

Автомобильные двигатели с системой управления СМ871 Автомобильные двигатели с системой управления СМ876

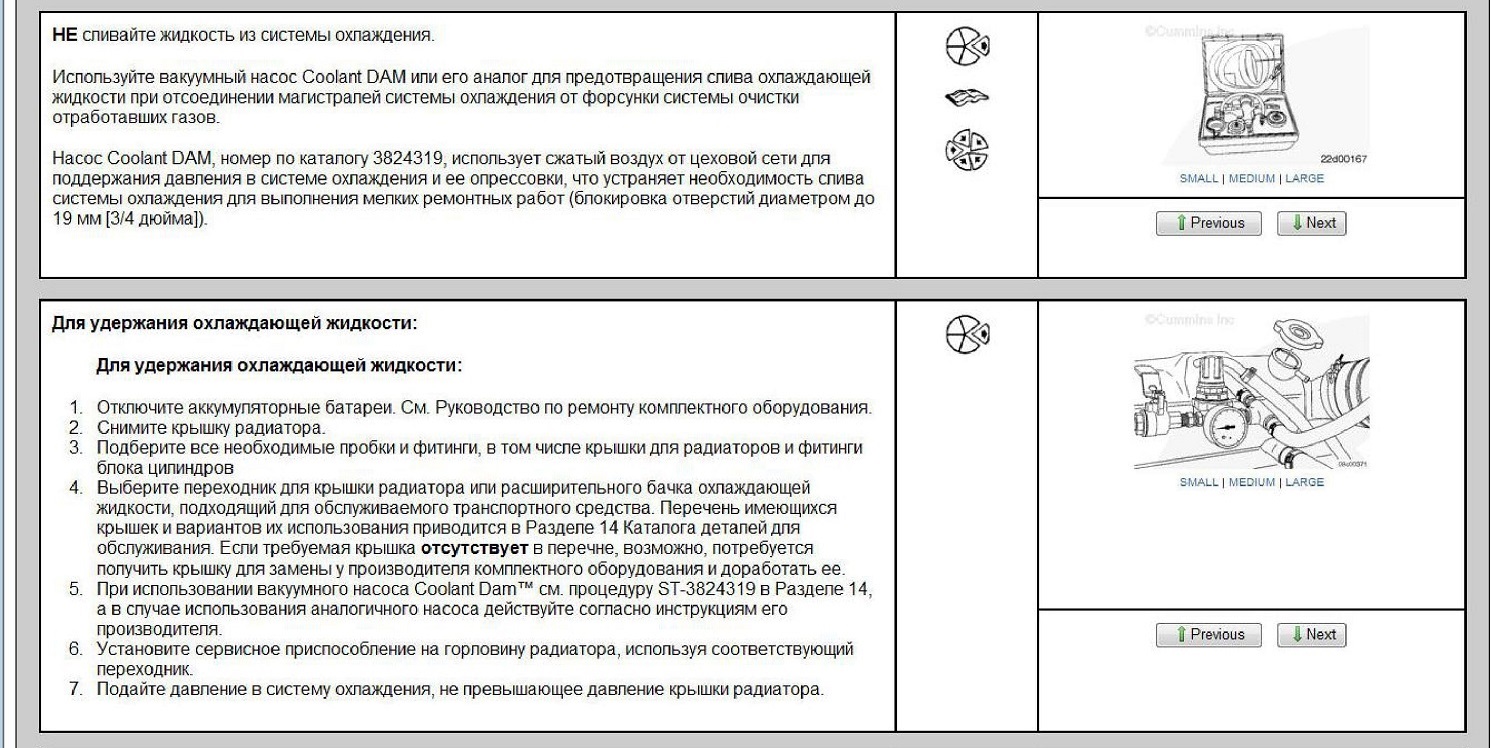

Подготовительные операции


Не снимайте крышку радиатора при горячем двигателе. Дайте охлаждающей жидкости остыть до температуры ниже 50°С (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.


Охлаждающая жидкость токсична Держите её подальше от детей и домашних животных. Если не предполагается повторное использование, отправьте вещество на утилизацию в соответствии с местным природоохранным законодательством.
• Слейте жидкость из системы охлаждения. См. Процедуру 008-018 в Разделе 8.

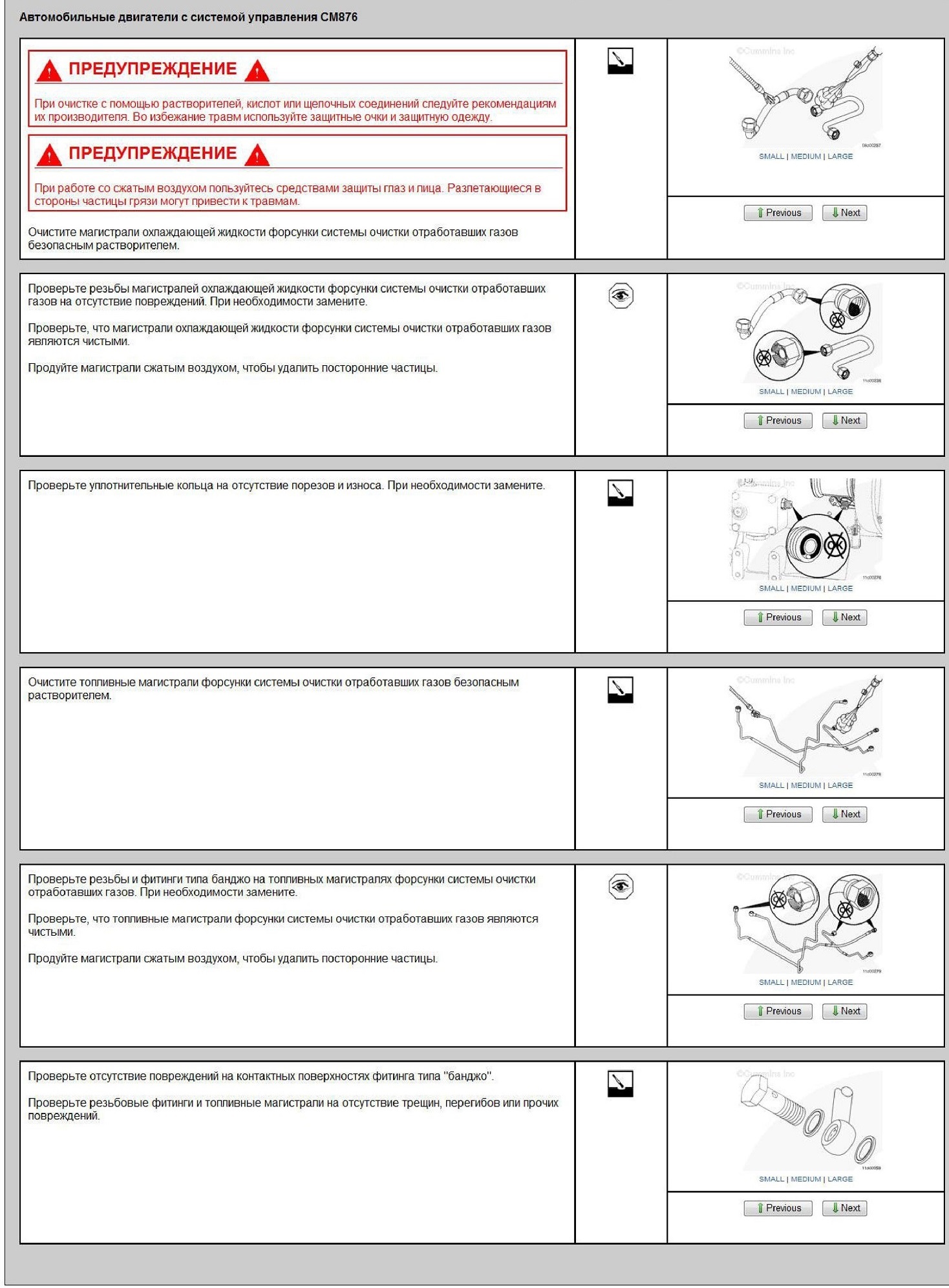

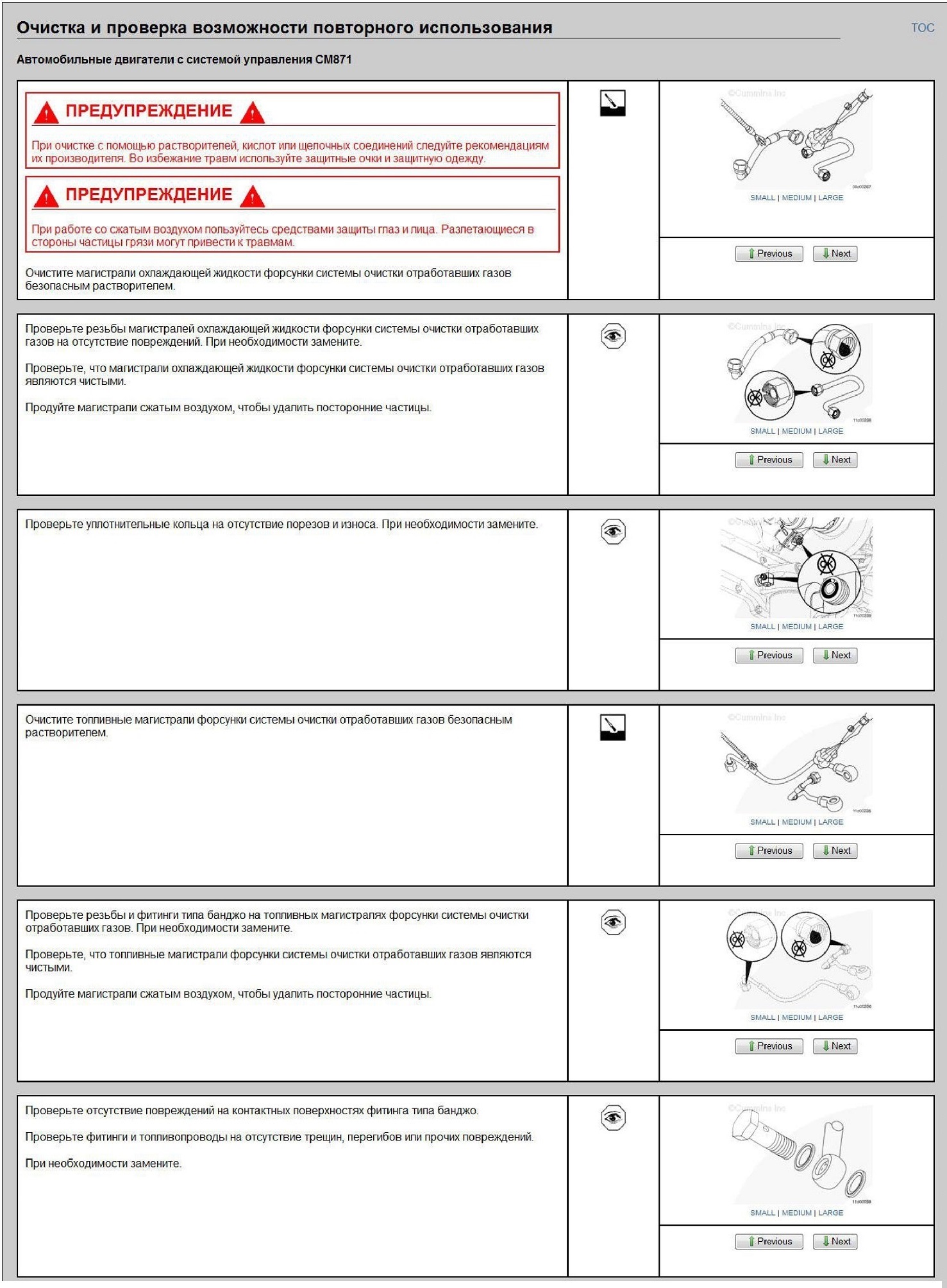

Очистка и проверка возможности повторного использования





Автомобильные двигатели с системой управления СМ876













Автомобильные двигатели с системой управления СМ876

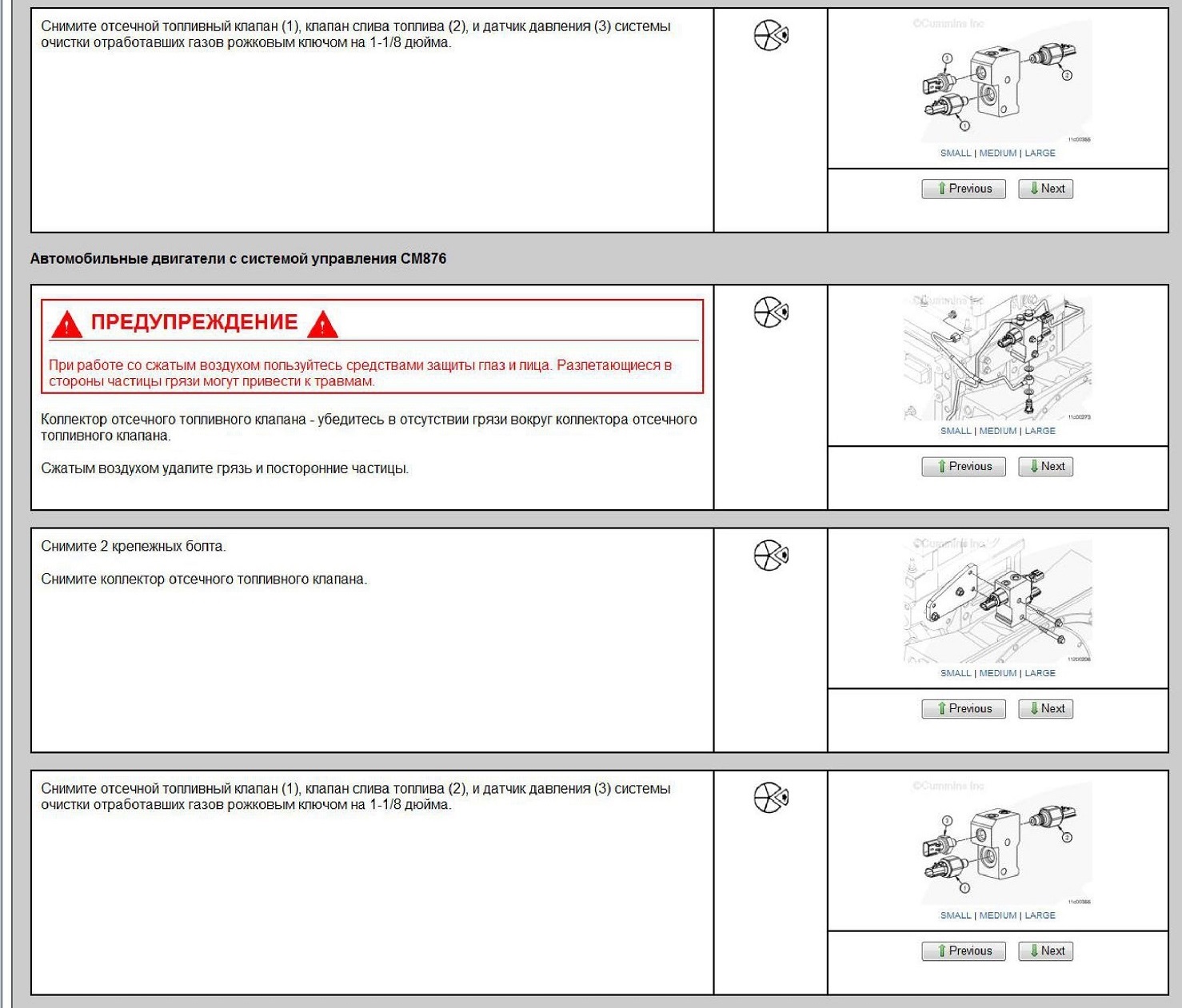

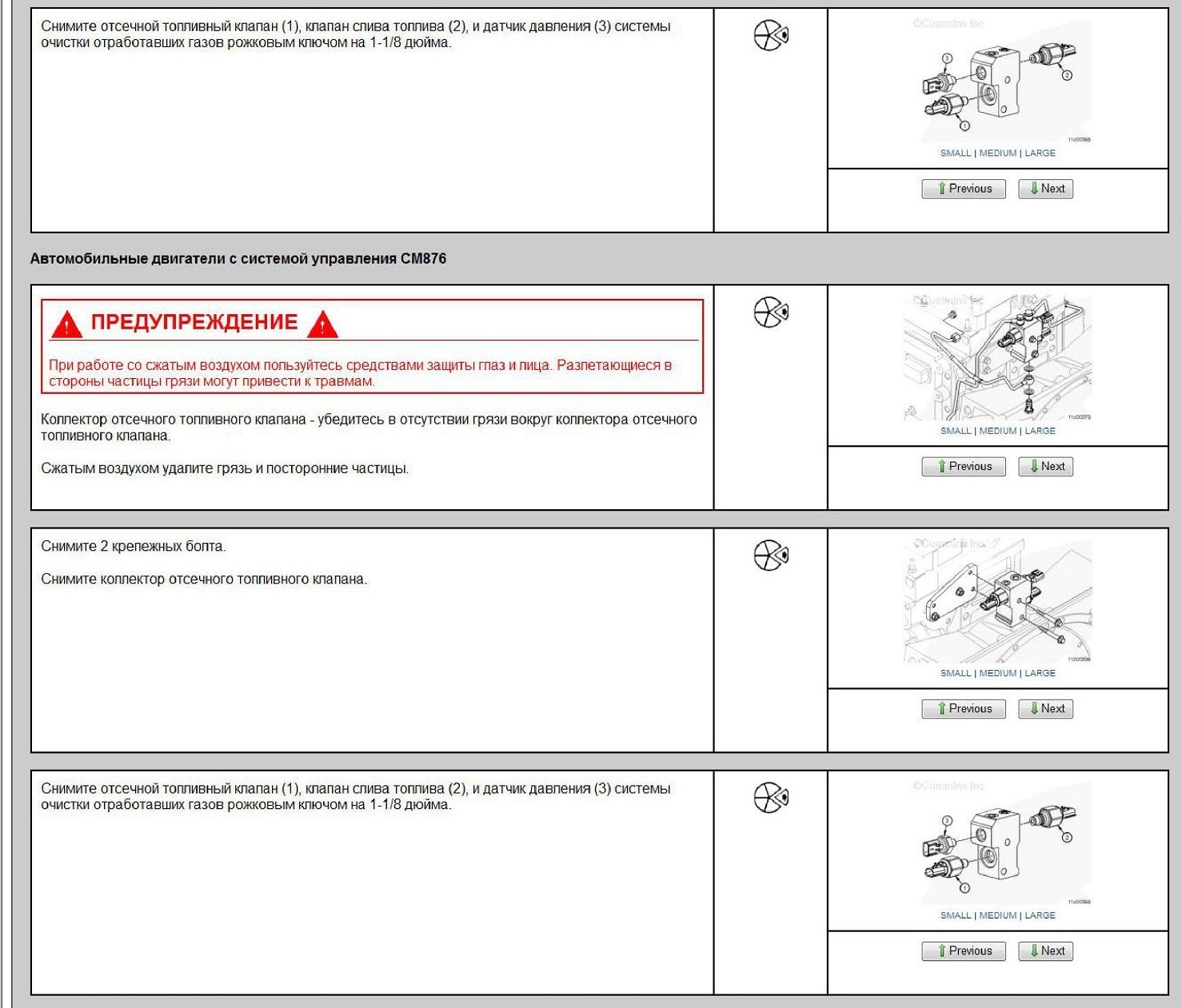

011-052 Коллектор отсечного топливного клапана системы очистки отработавших газов



Оглавление

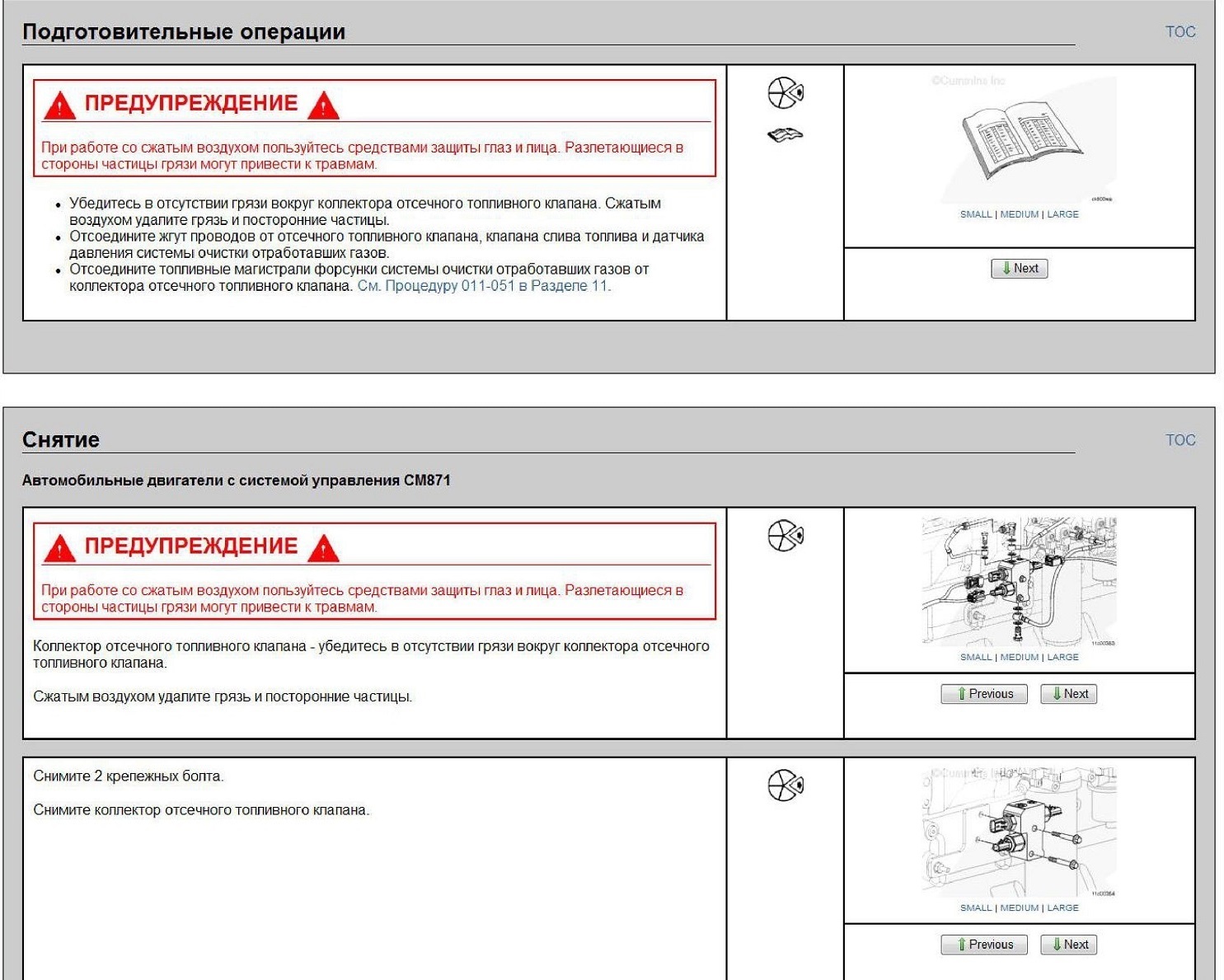

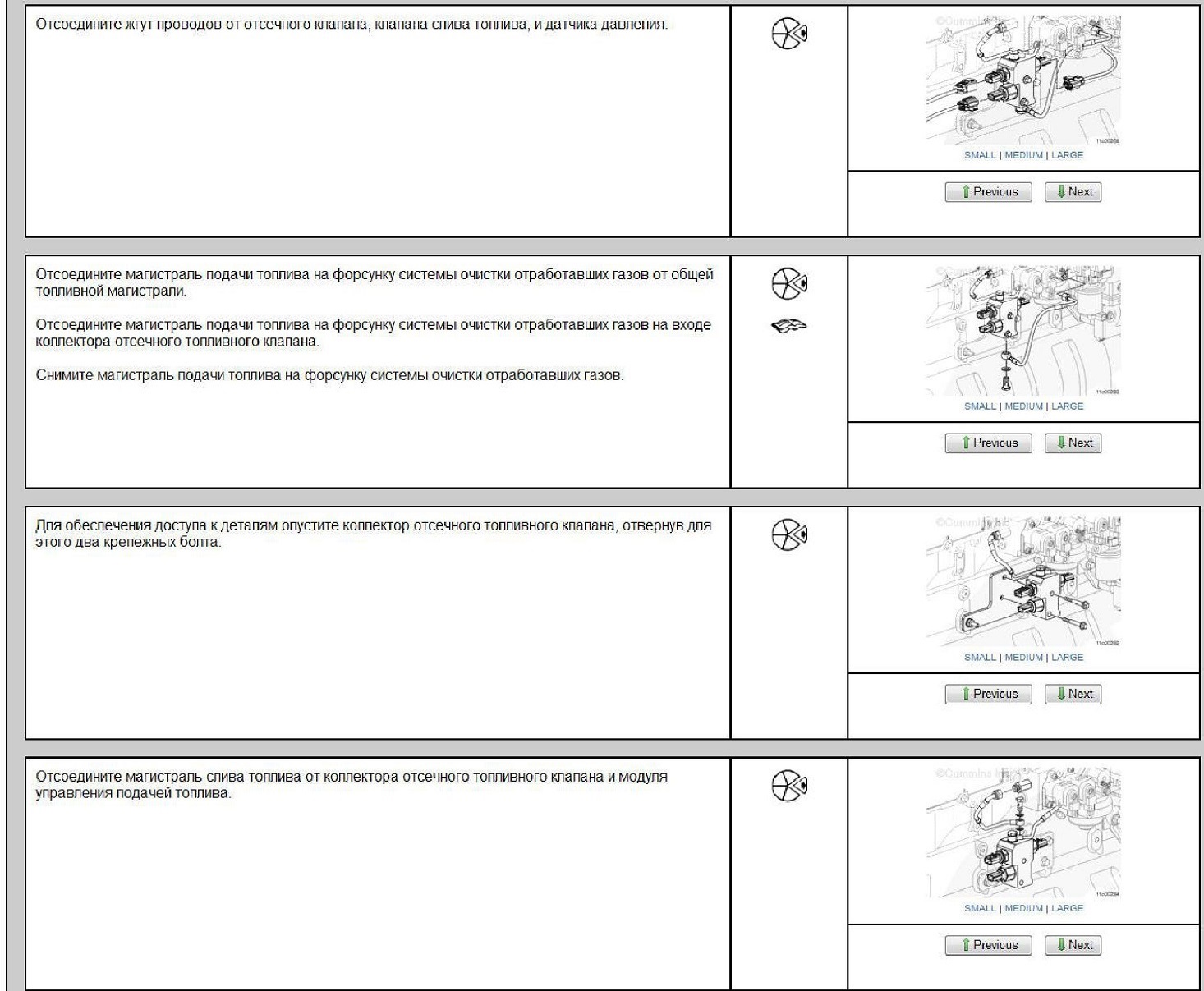

Подготовительные операции Снятие

Автомобильные двигатели с системой управления СМ871 Автомобильные двигатели с системой управления СМ876 Очистка и проверка возможности повторного использования

Автомобильные двигатели с системой управления СМ871 Автомобильные двигатели с системой управления СМ876 Установка

Автомобильные двигатели с системой управления СМ871 Автомобильные двигатели с системой управления СМ876 Завершающие операции

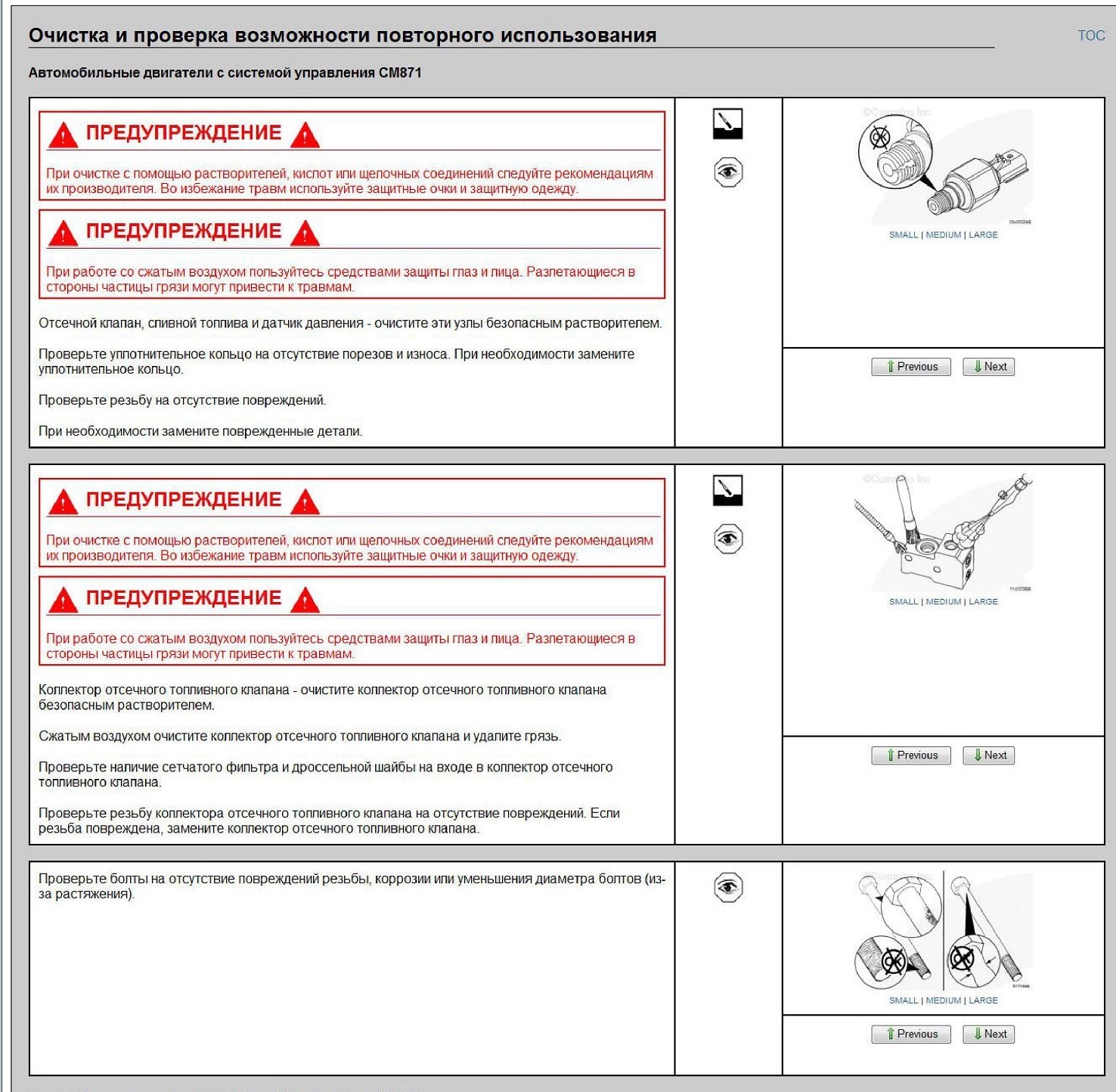

Очистка и проверка возможности повторного использования

Автомобильные двигатели с системой управления СМ871

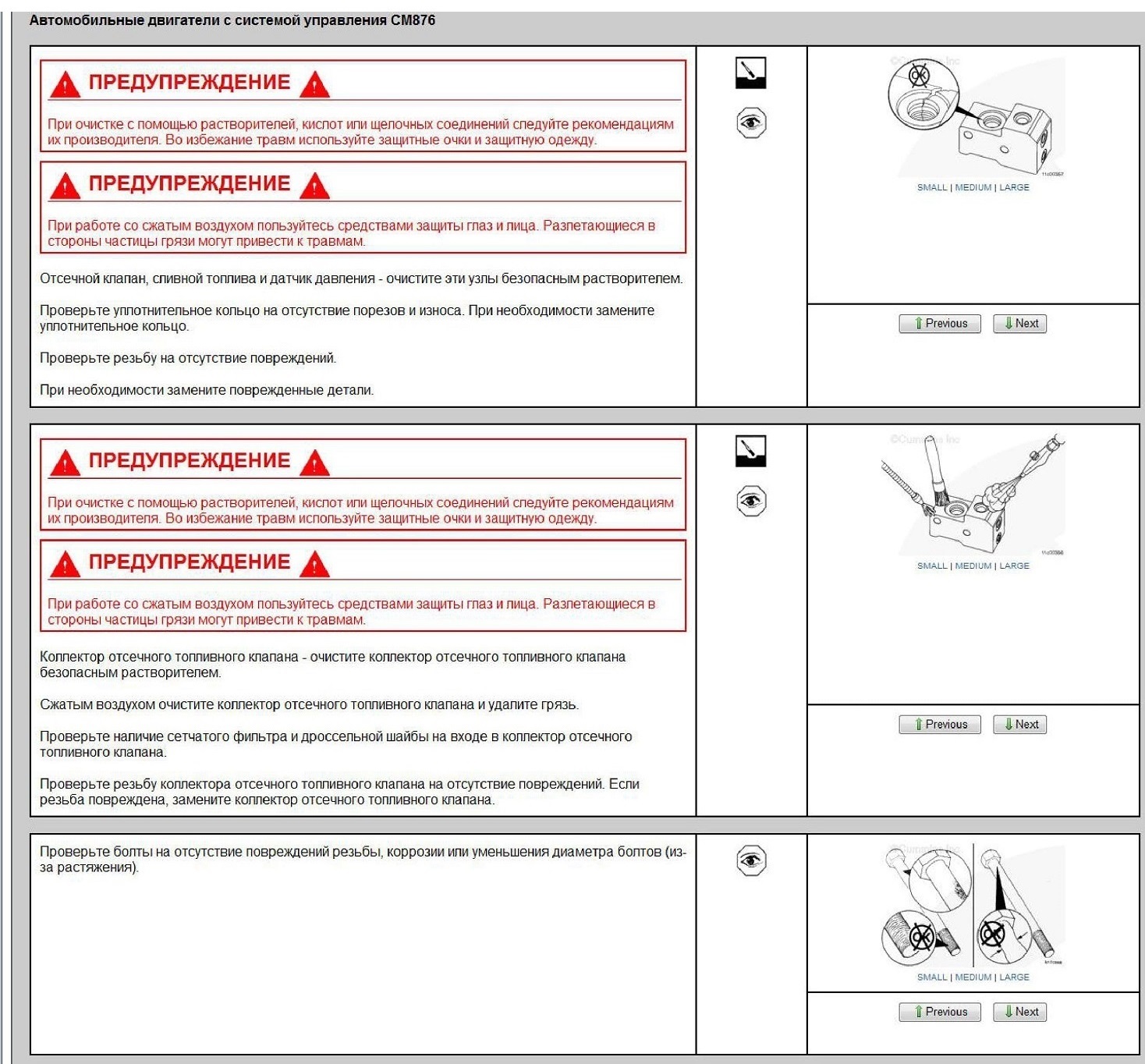

Автомобильные двигатели с системой управления СМ876

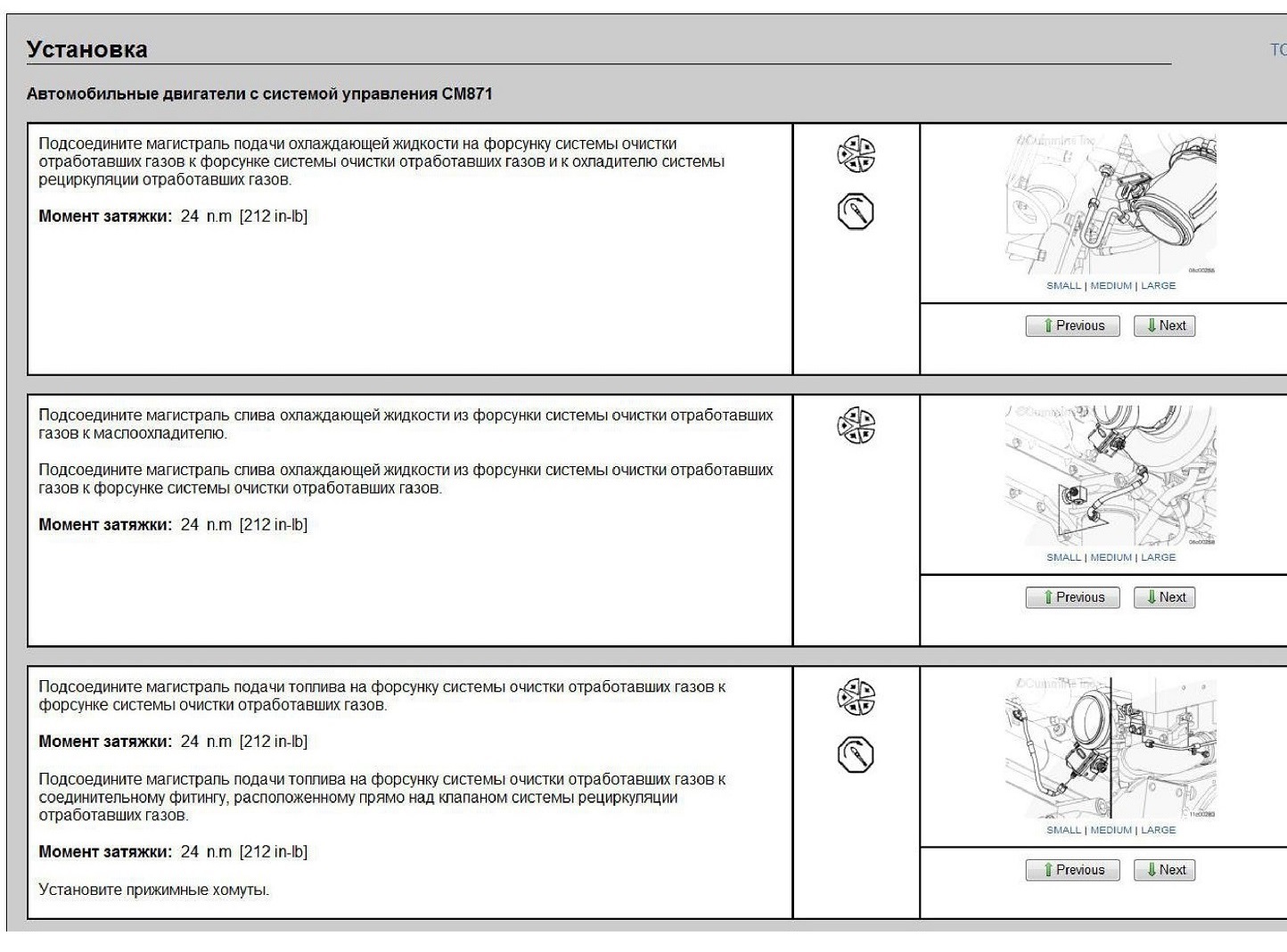

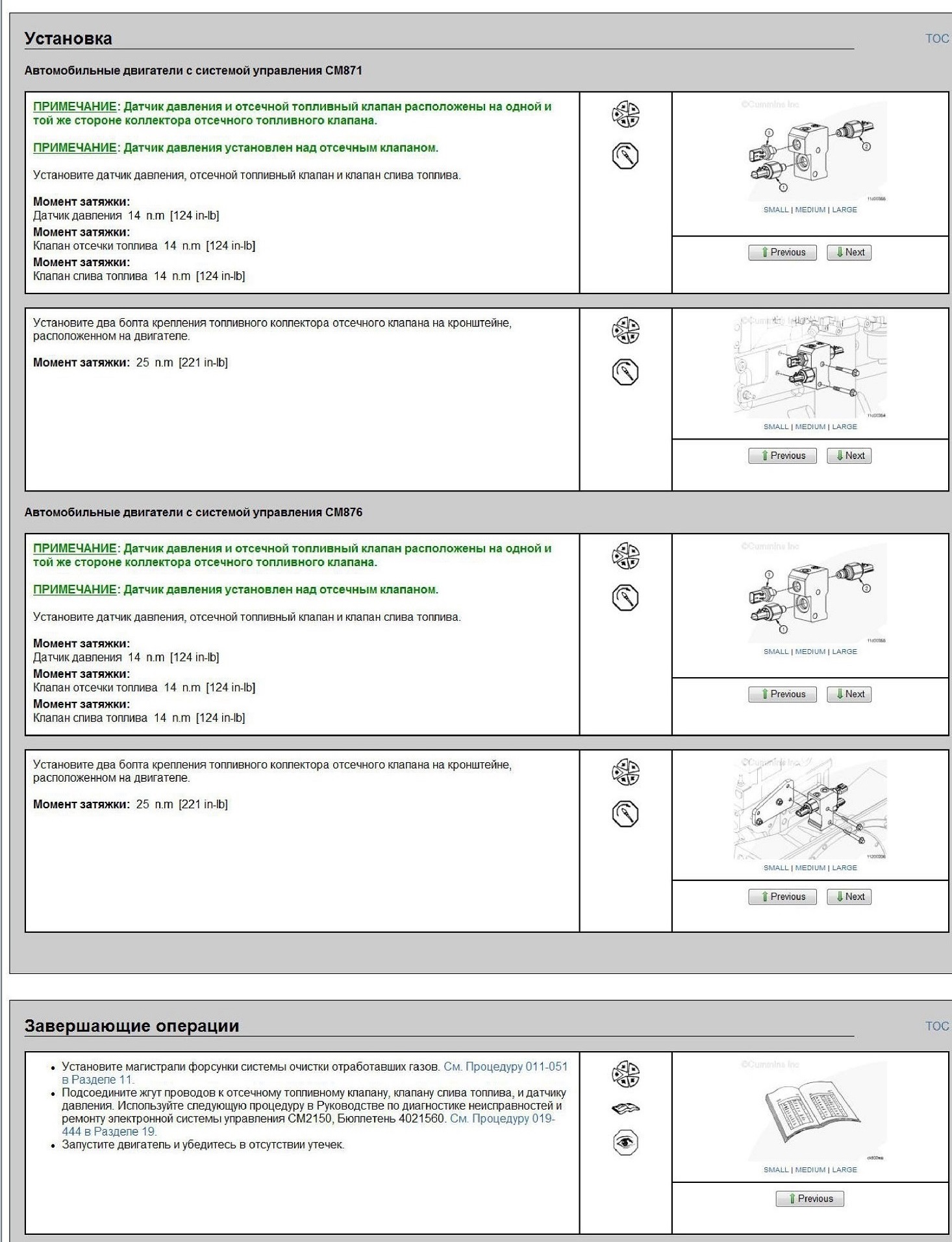

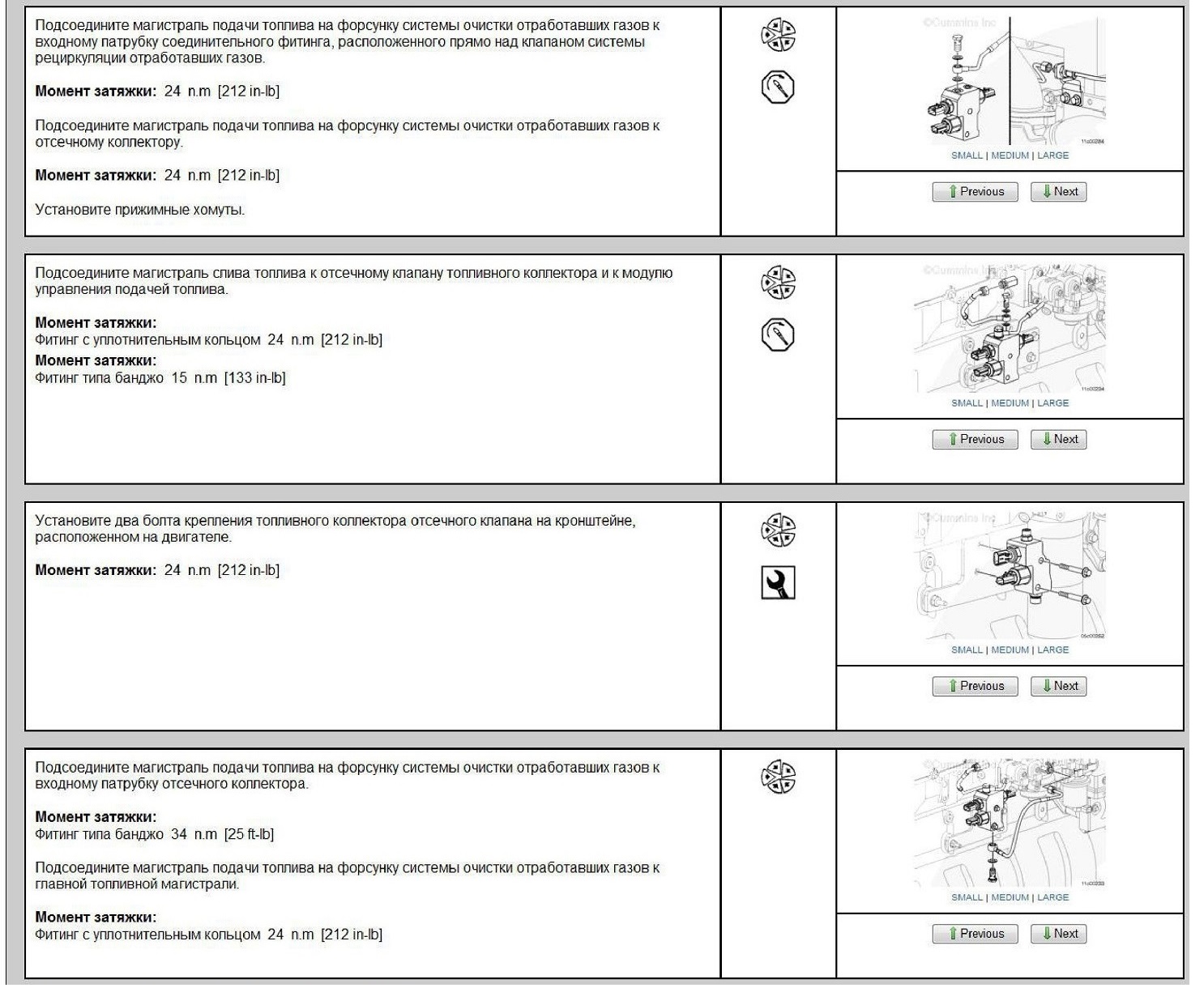

Установка







011-054 Расход топлива на форсунке системы очистки отработавших газов


Оглавление
Начальная проверка Настройка Проверка расхода Проверка герметичности Завершающие операции
Начальная проверка

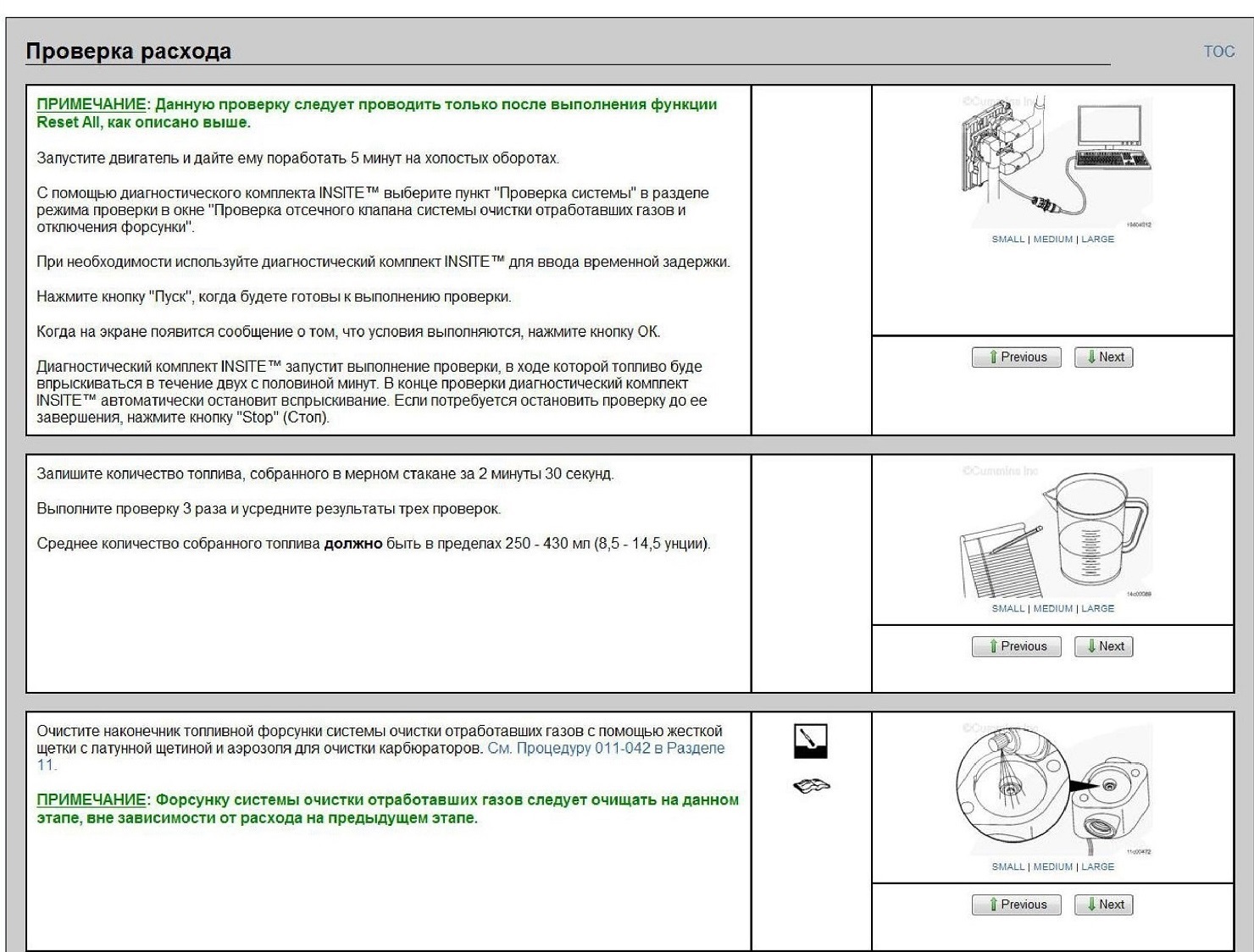

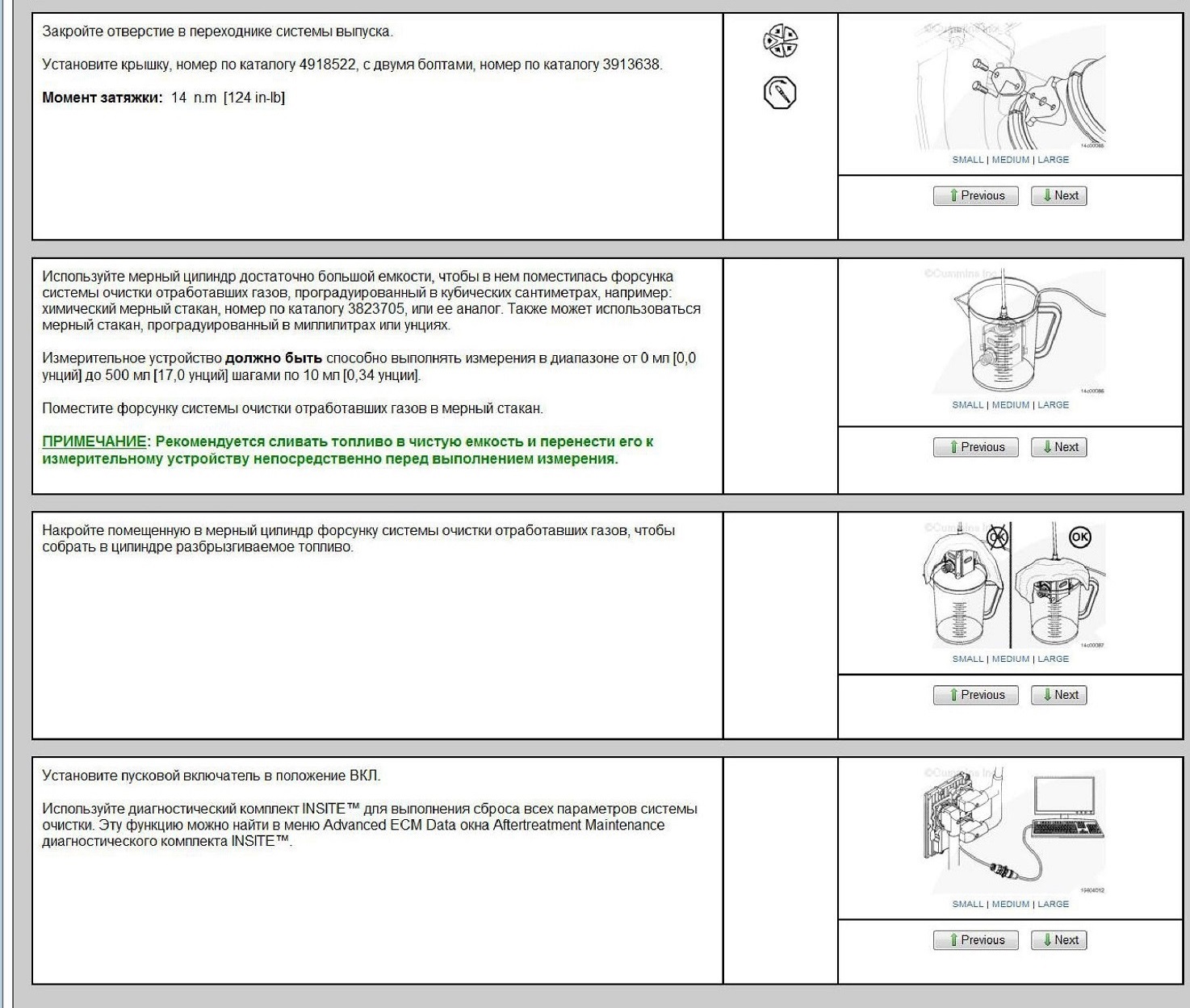

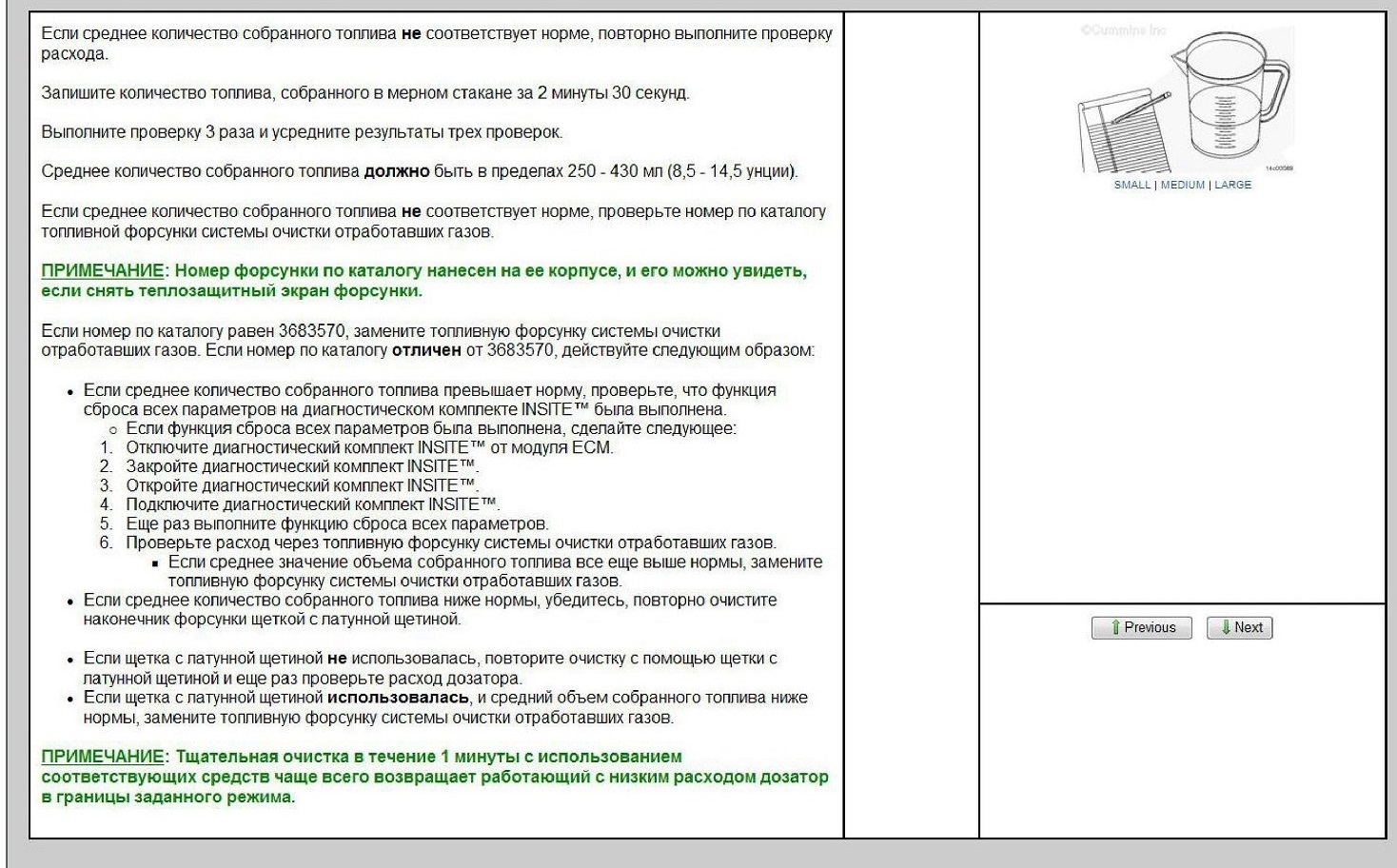

Проверка расхода

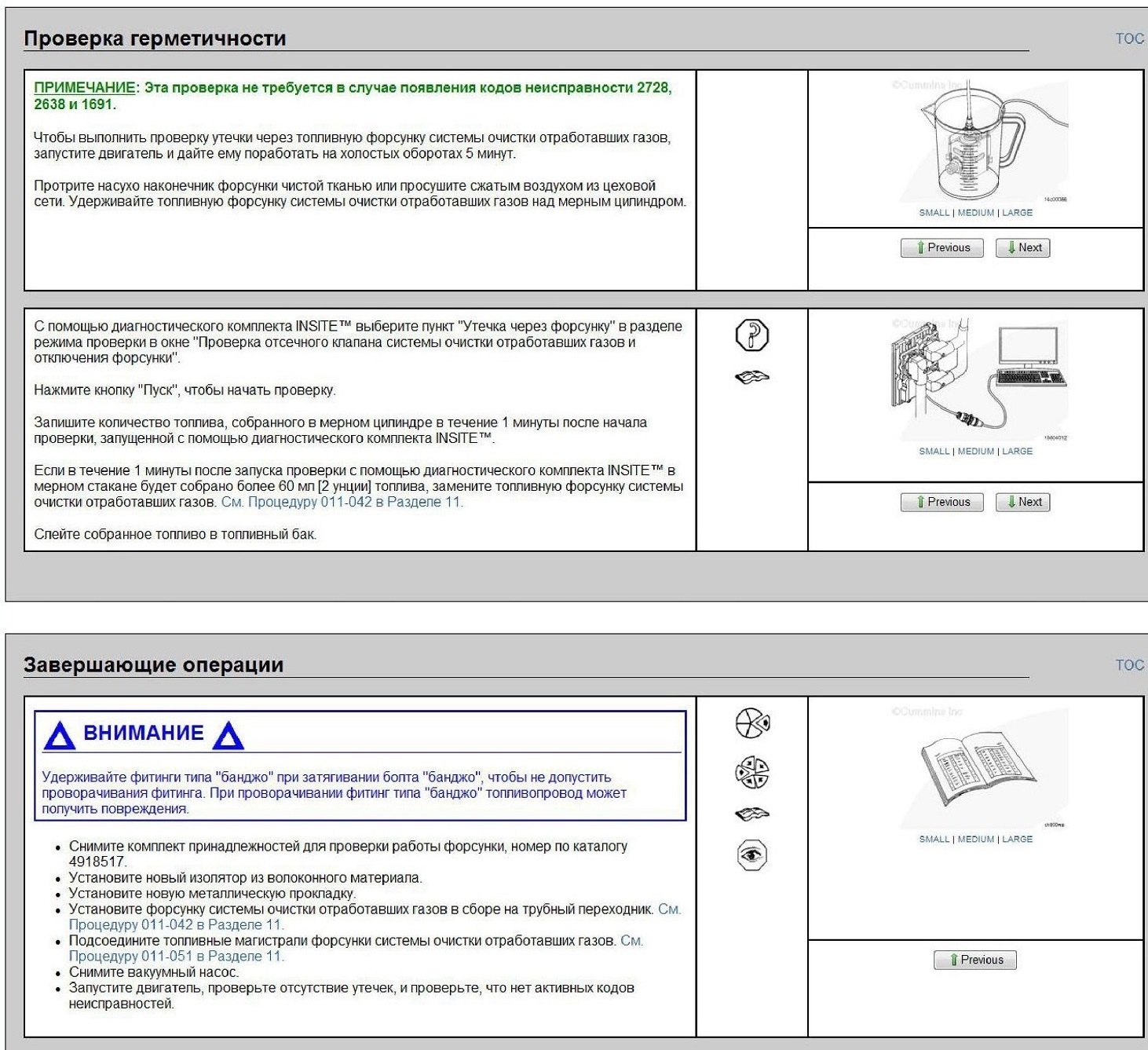

Проверка герметичности

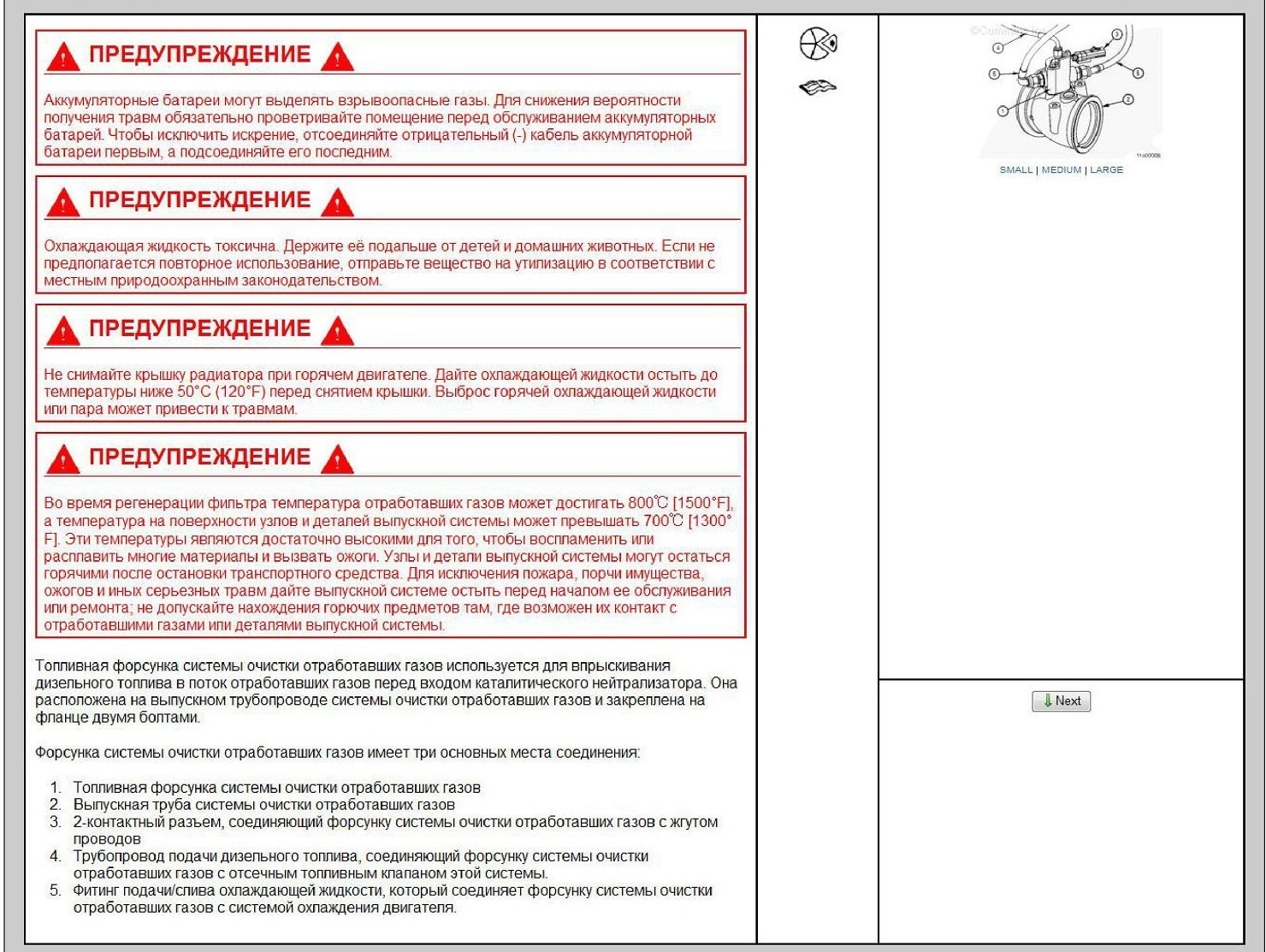

011-061 Проверка охлаждения топливной форсунки системы нейтрализации выхлопных газов


Оглавление

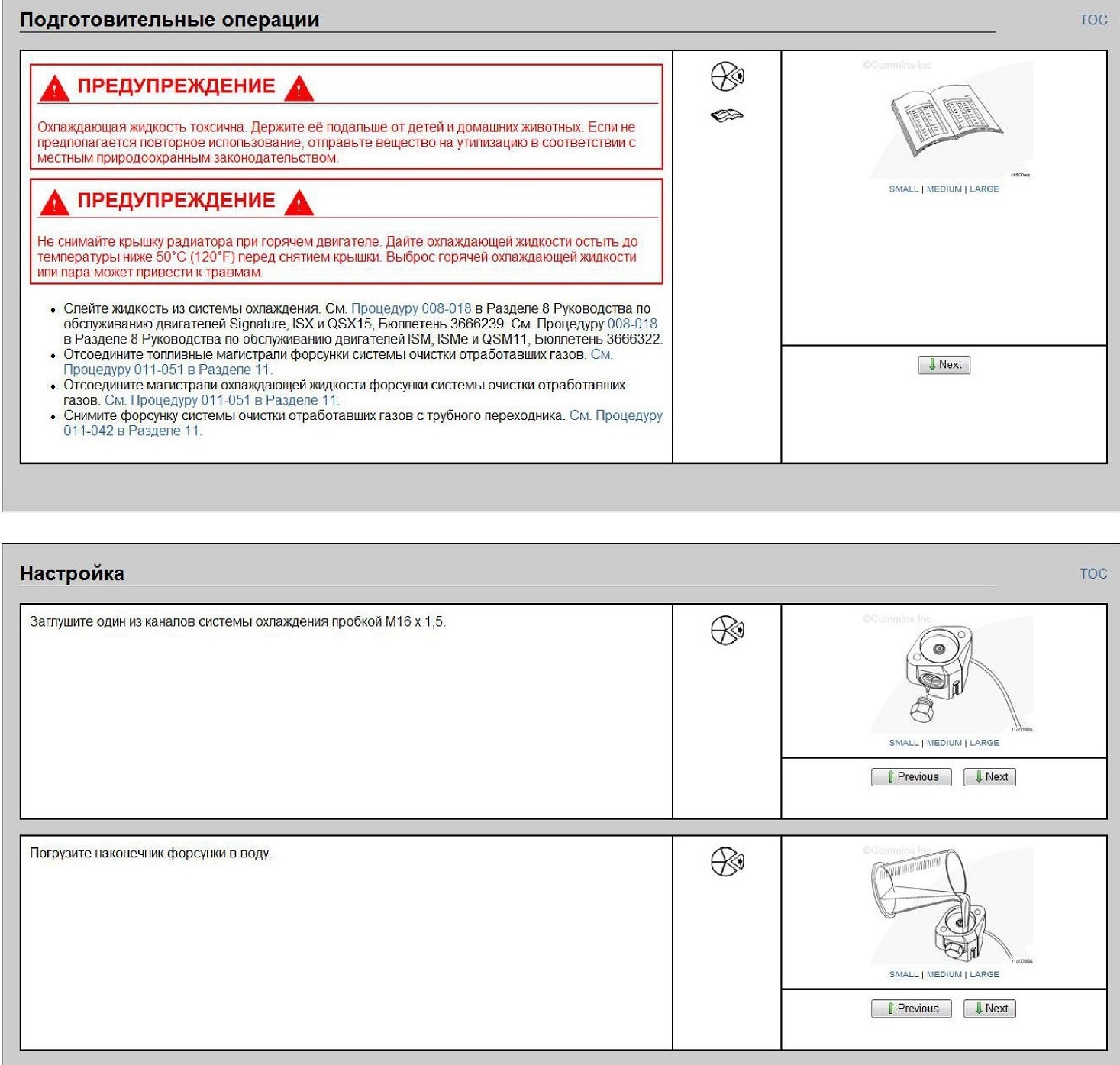

Подготовительные операции

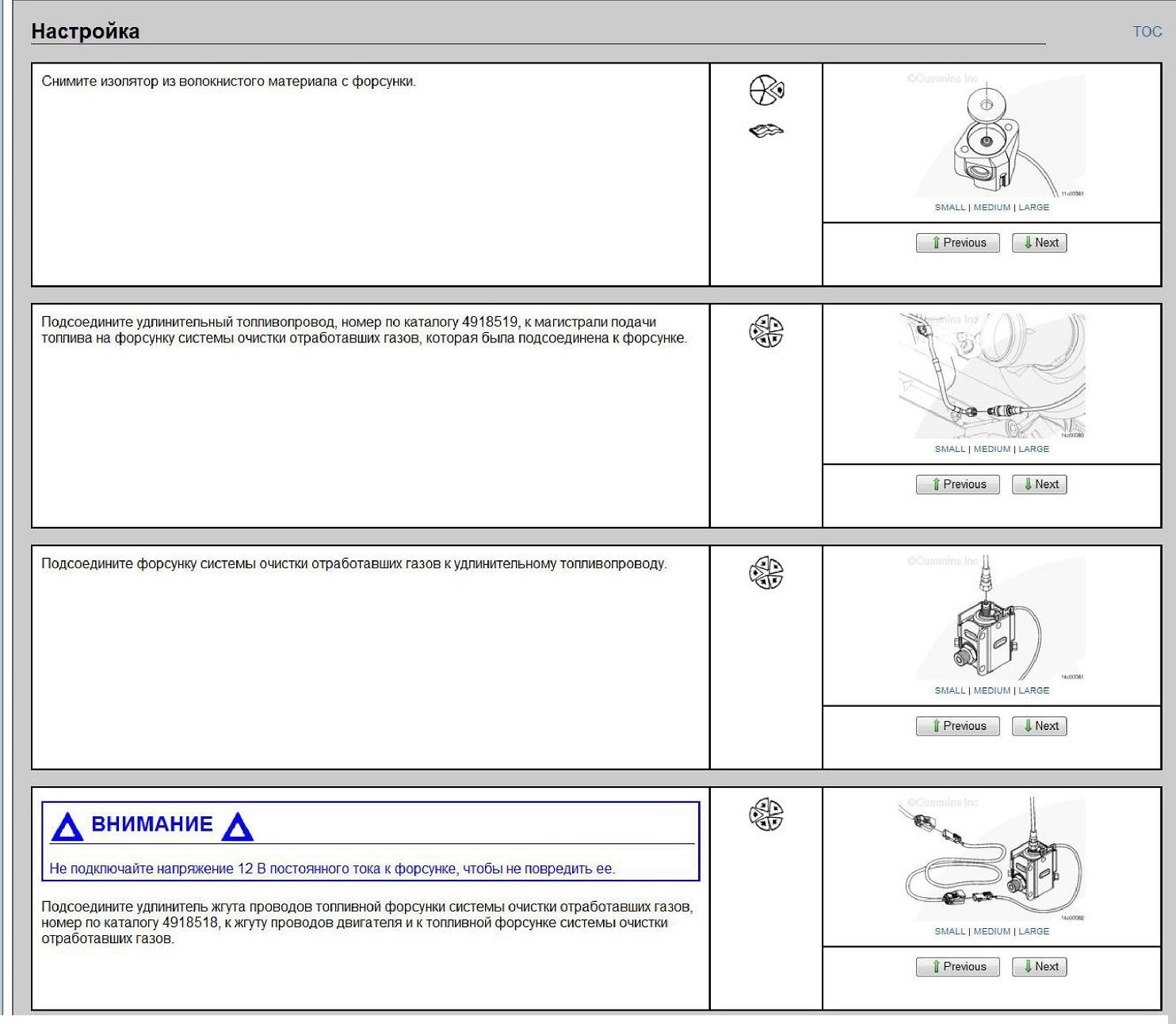

Настройка

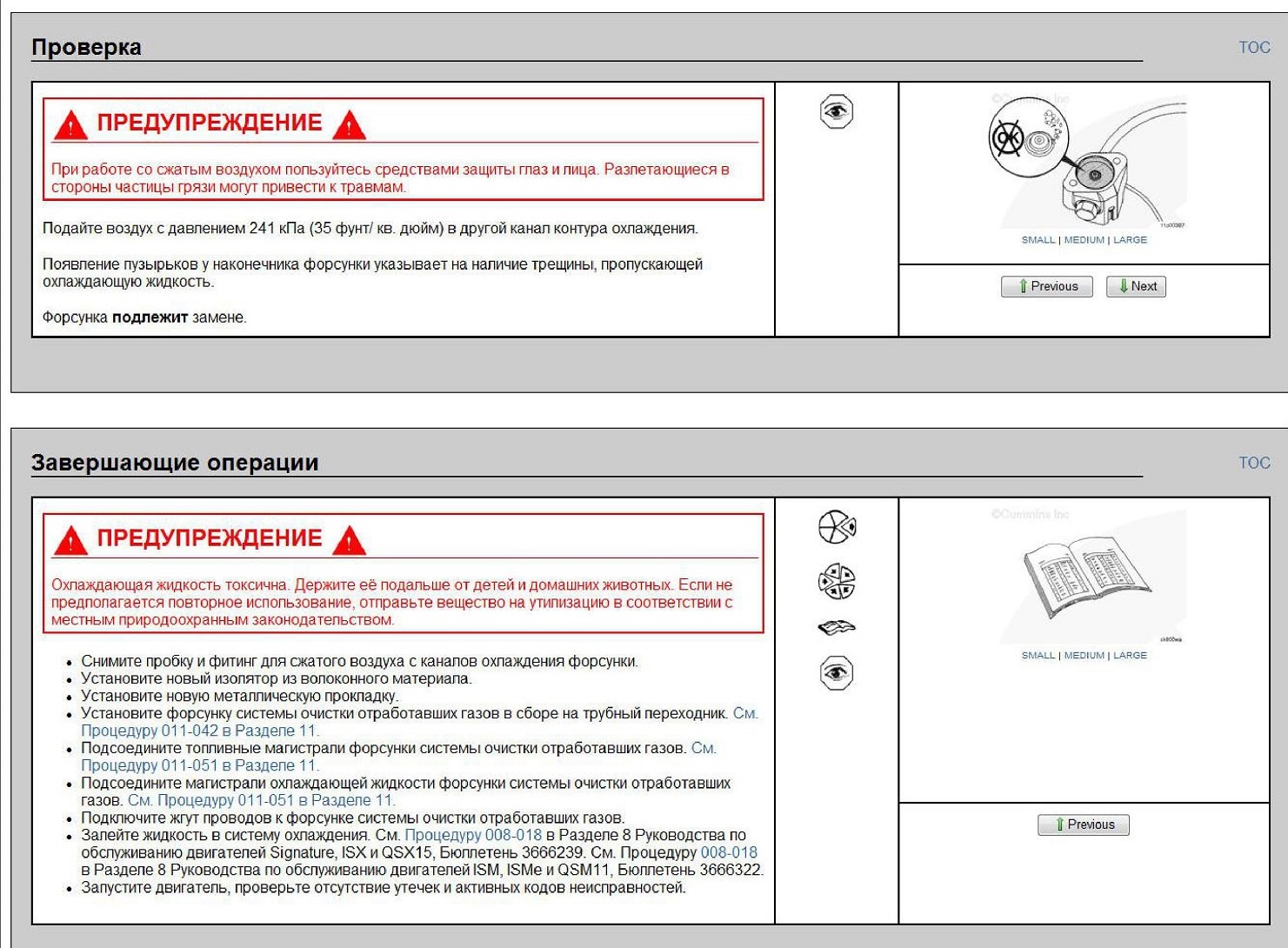

Проверка

Завершающие операции
