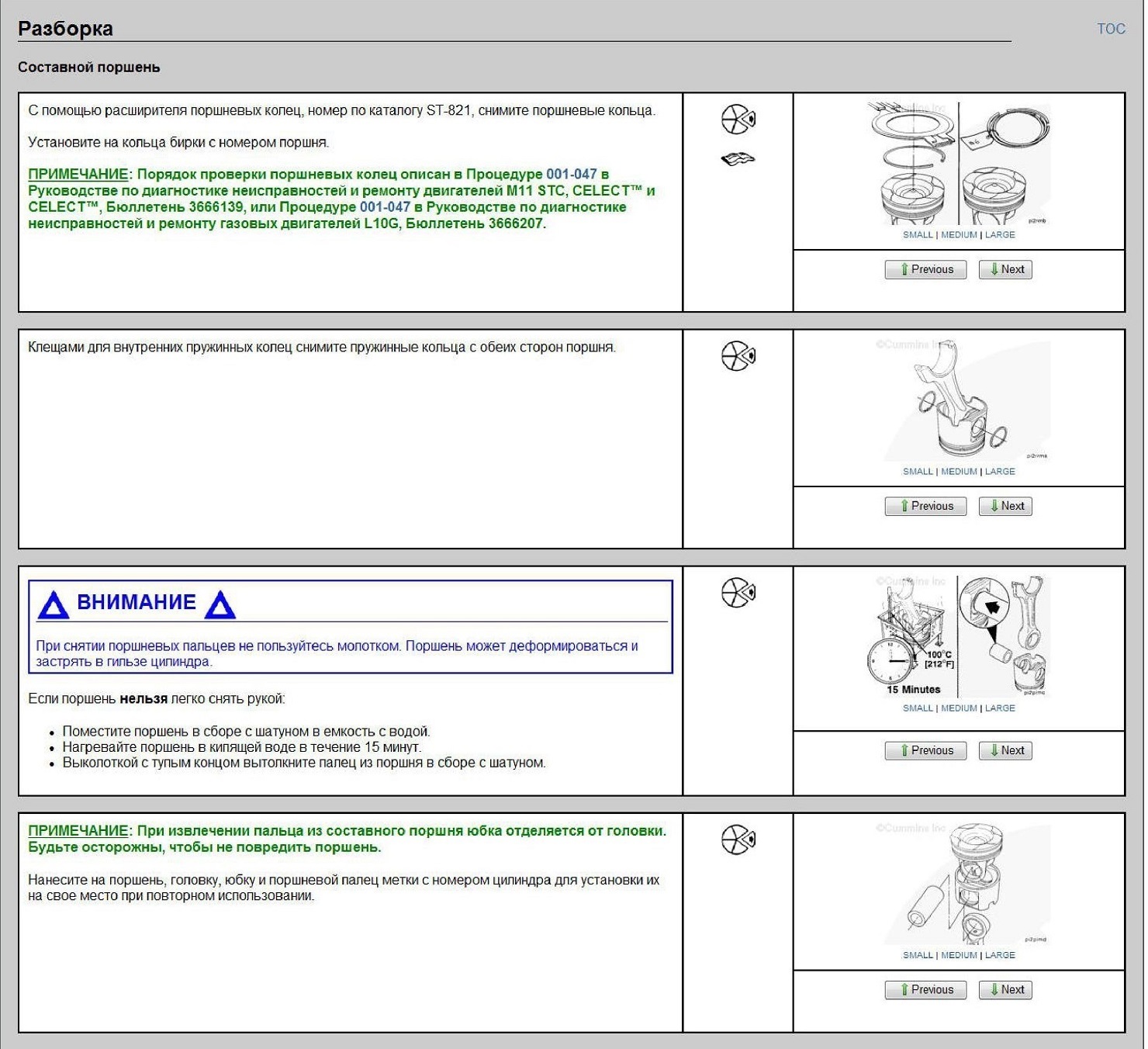

Разборка

Составной поршень

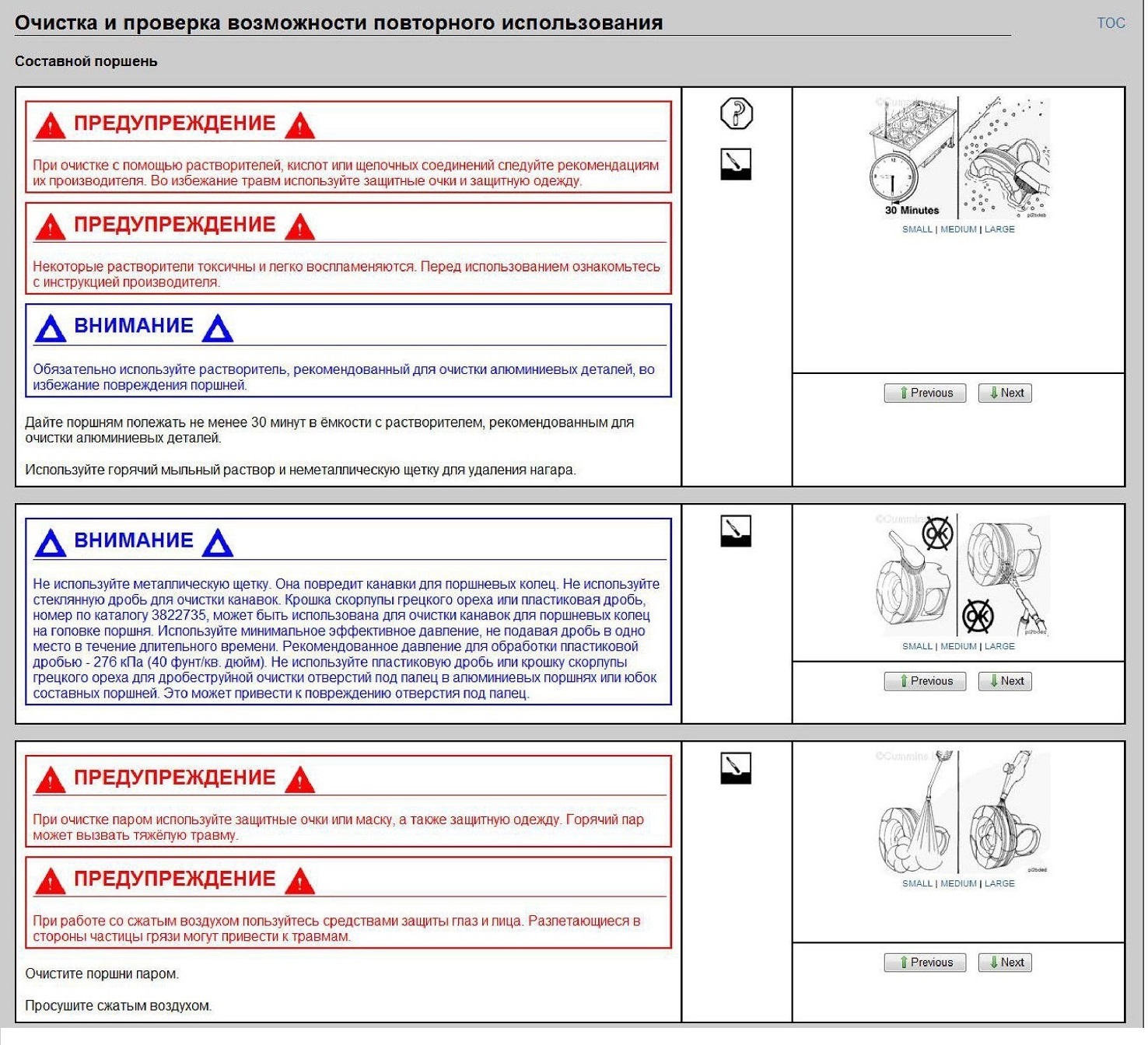

Очистка и проверка возможности повторного использования

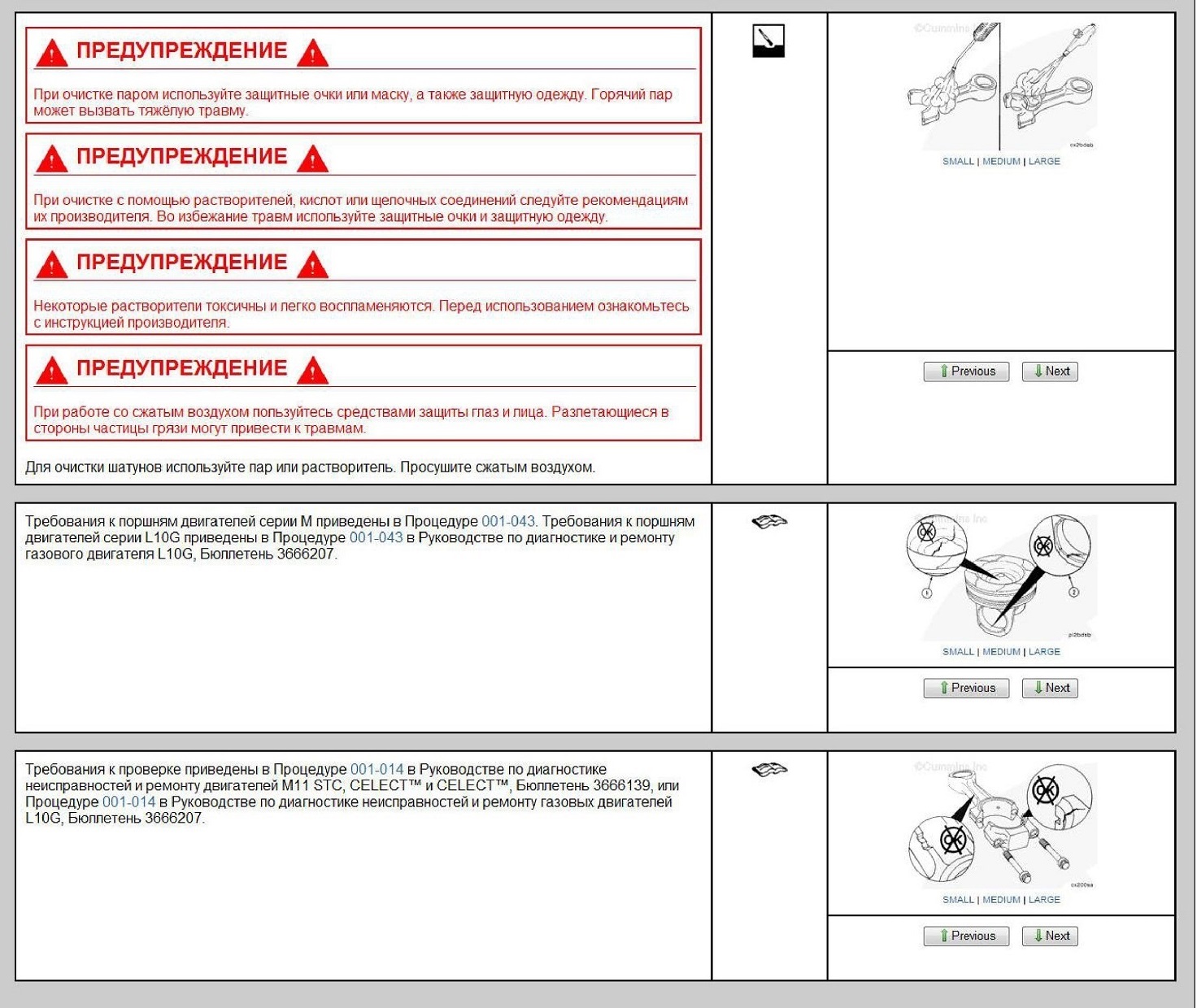

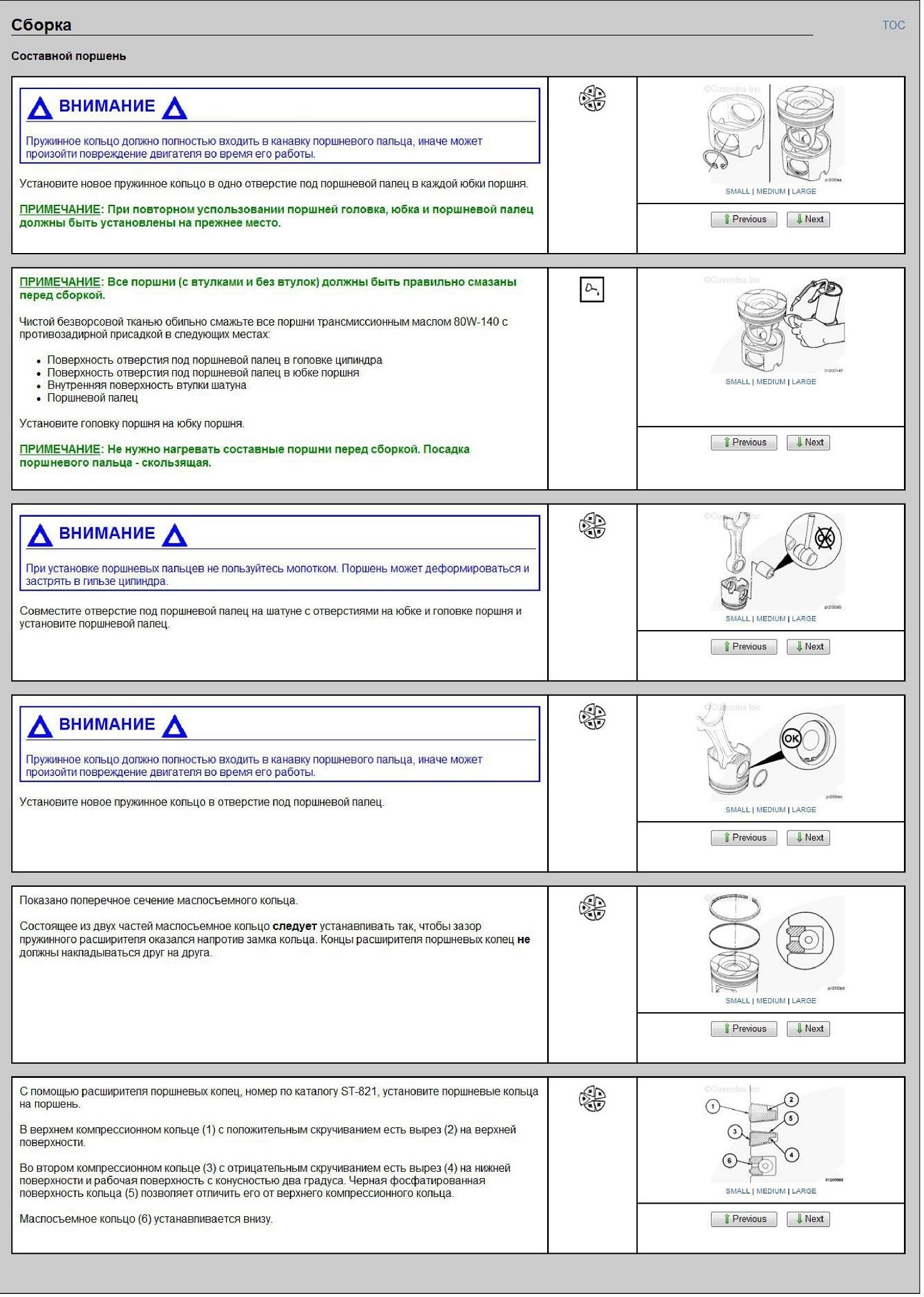

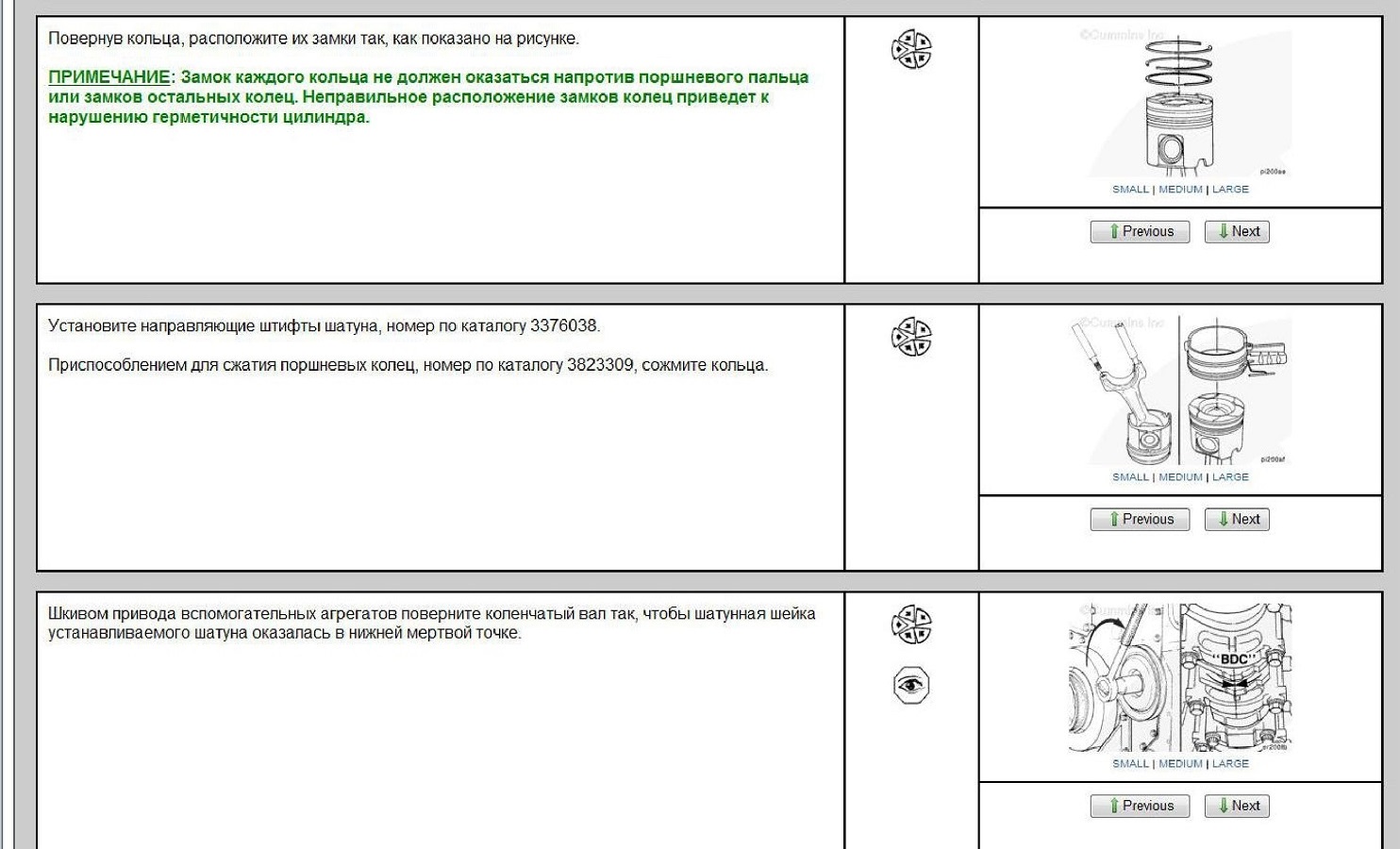

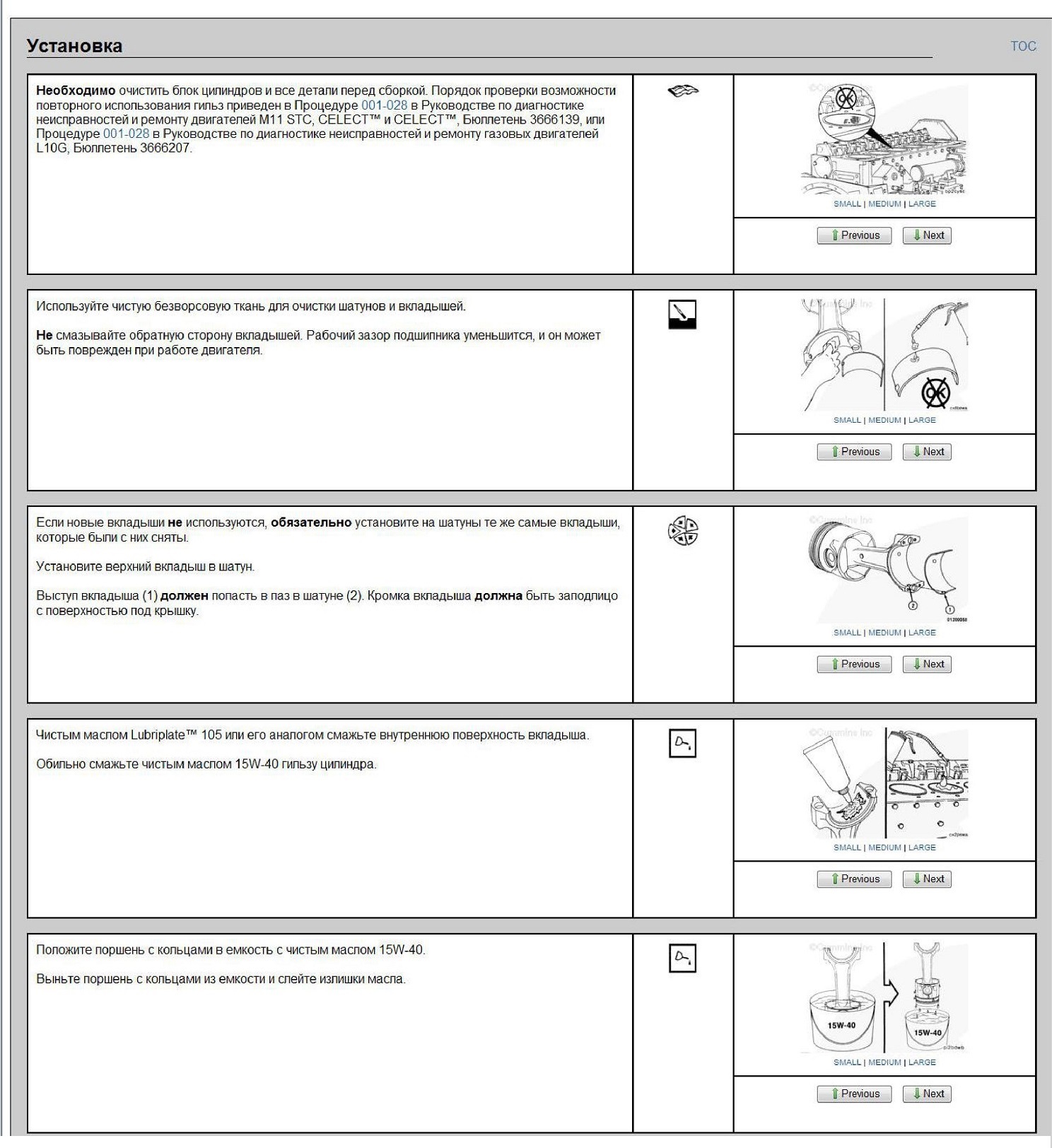

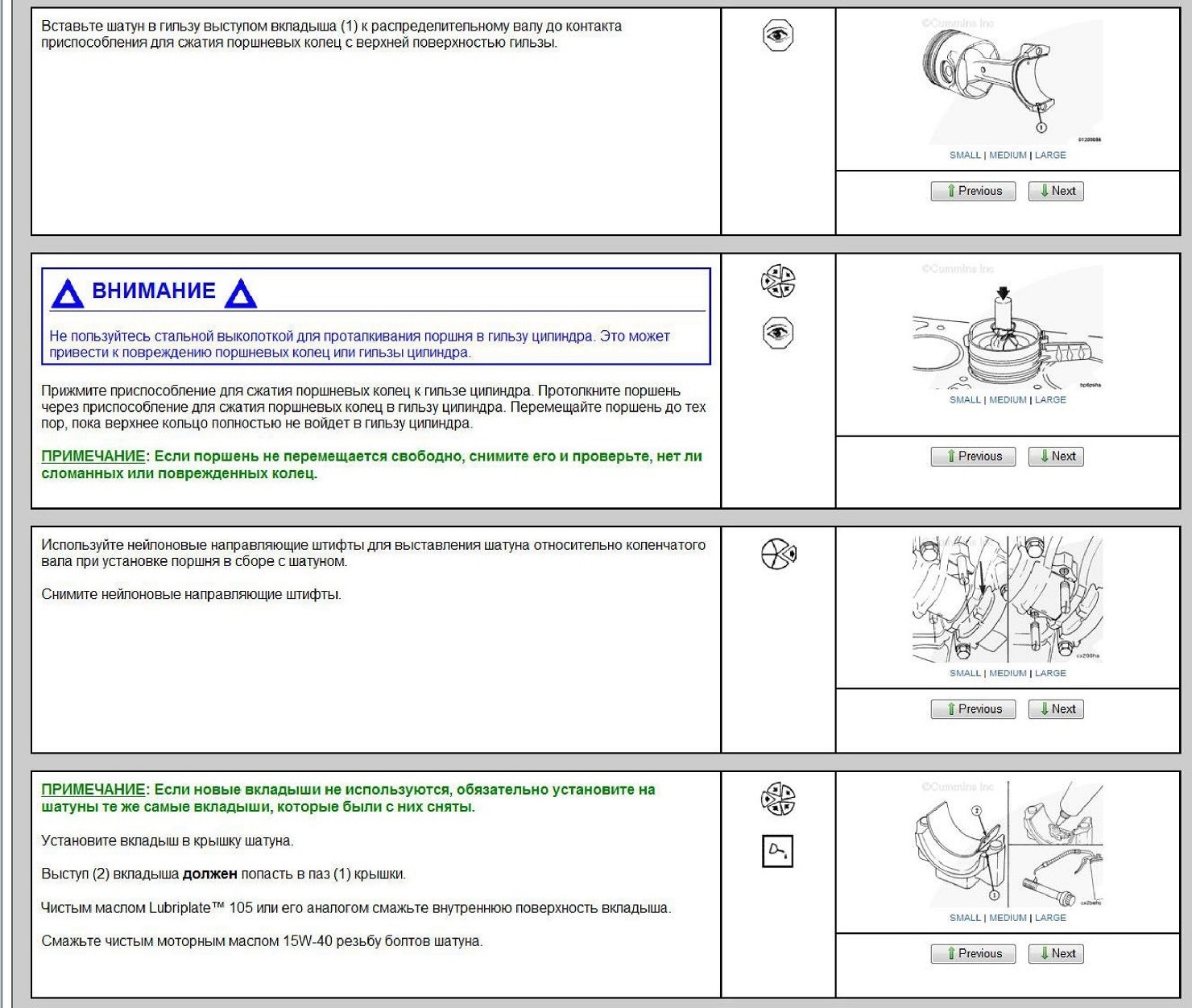

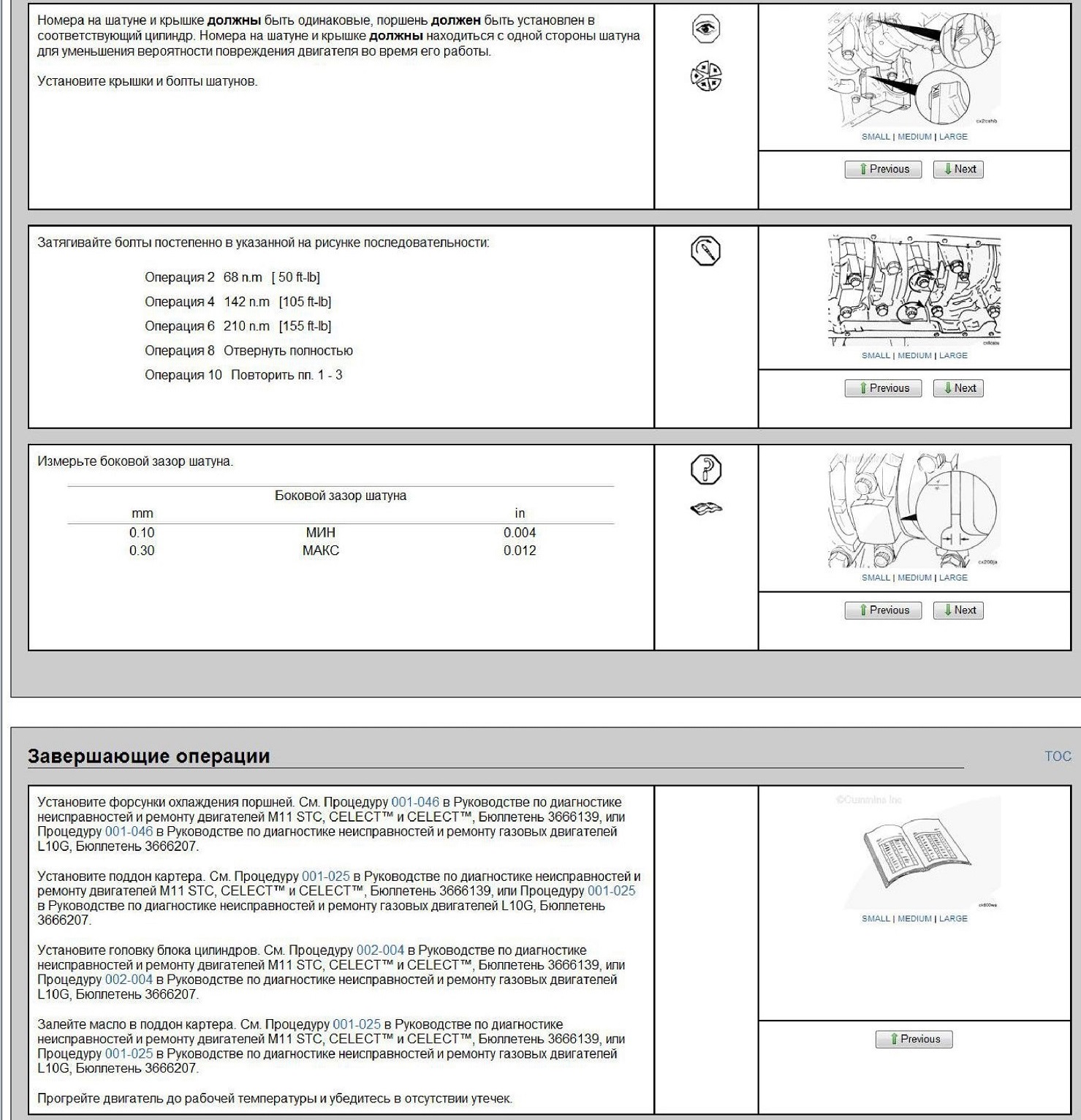

Сборка

Составной поршень

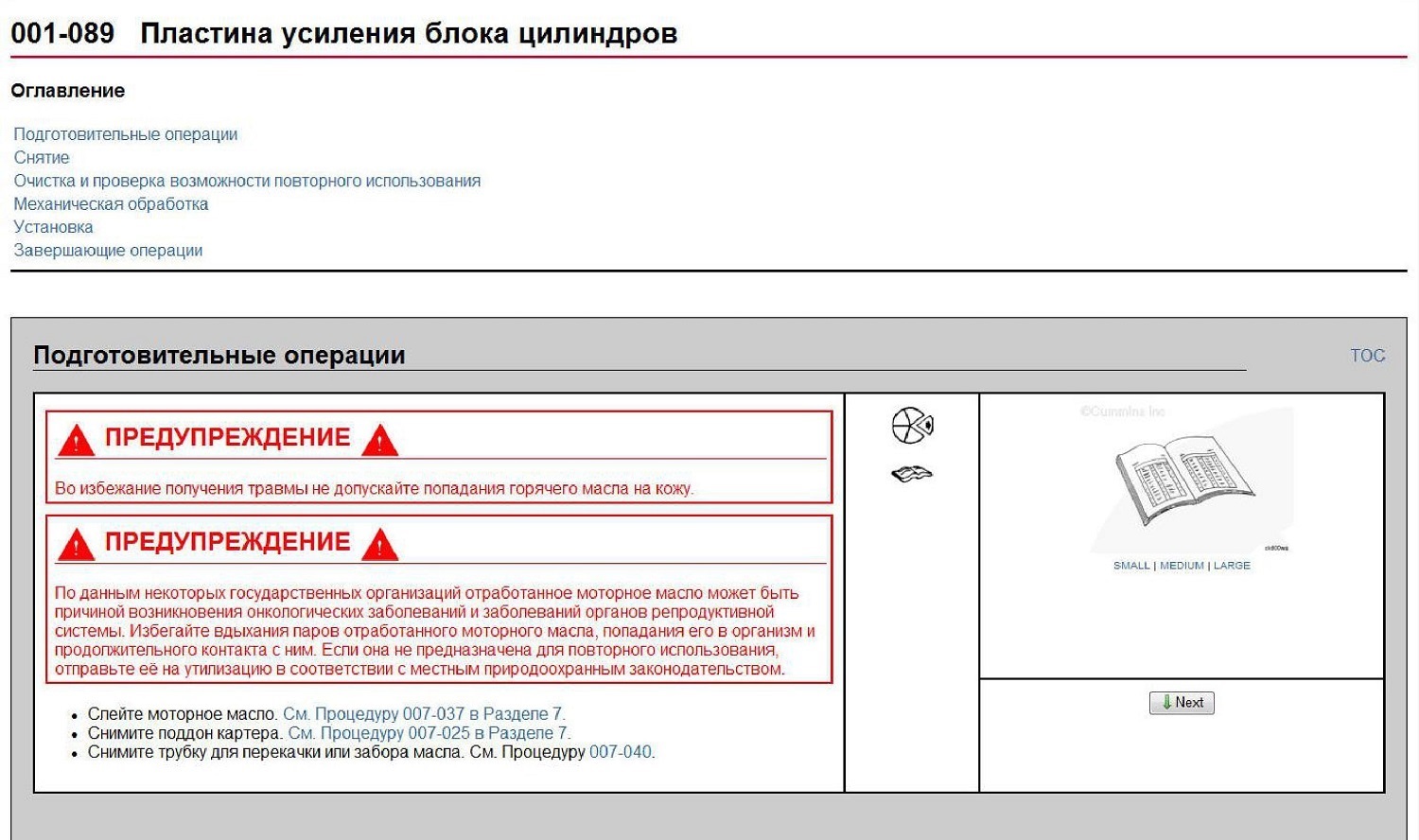

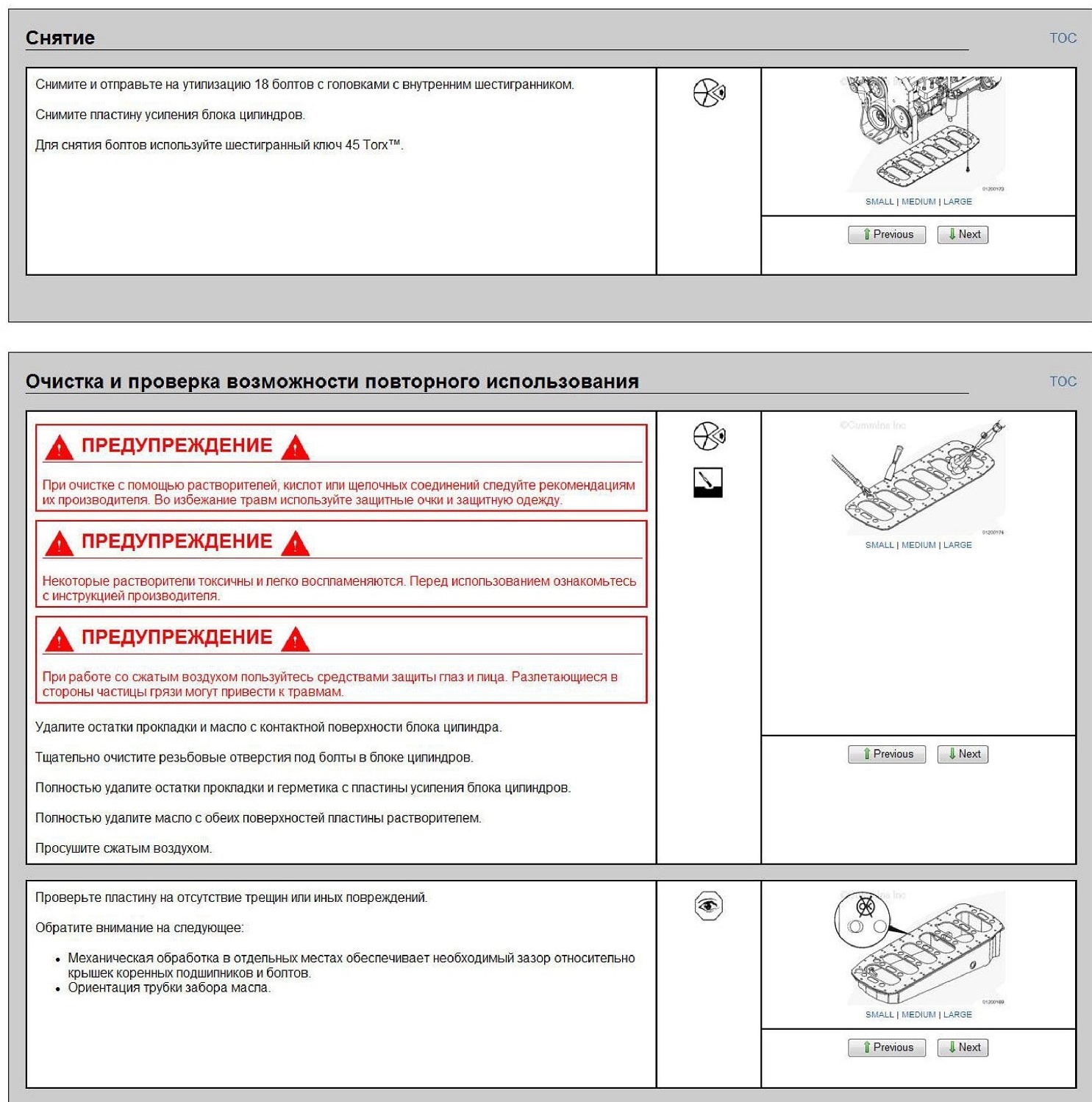

001-089 Пластина усиления блока цилиндров

Снятие

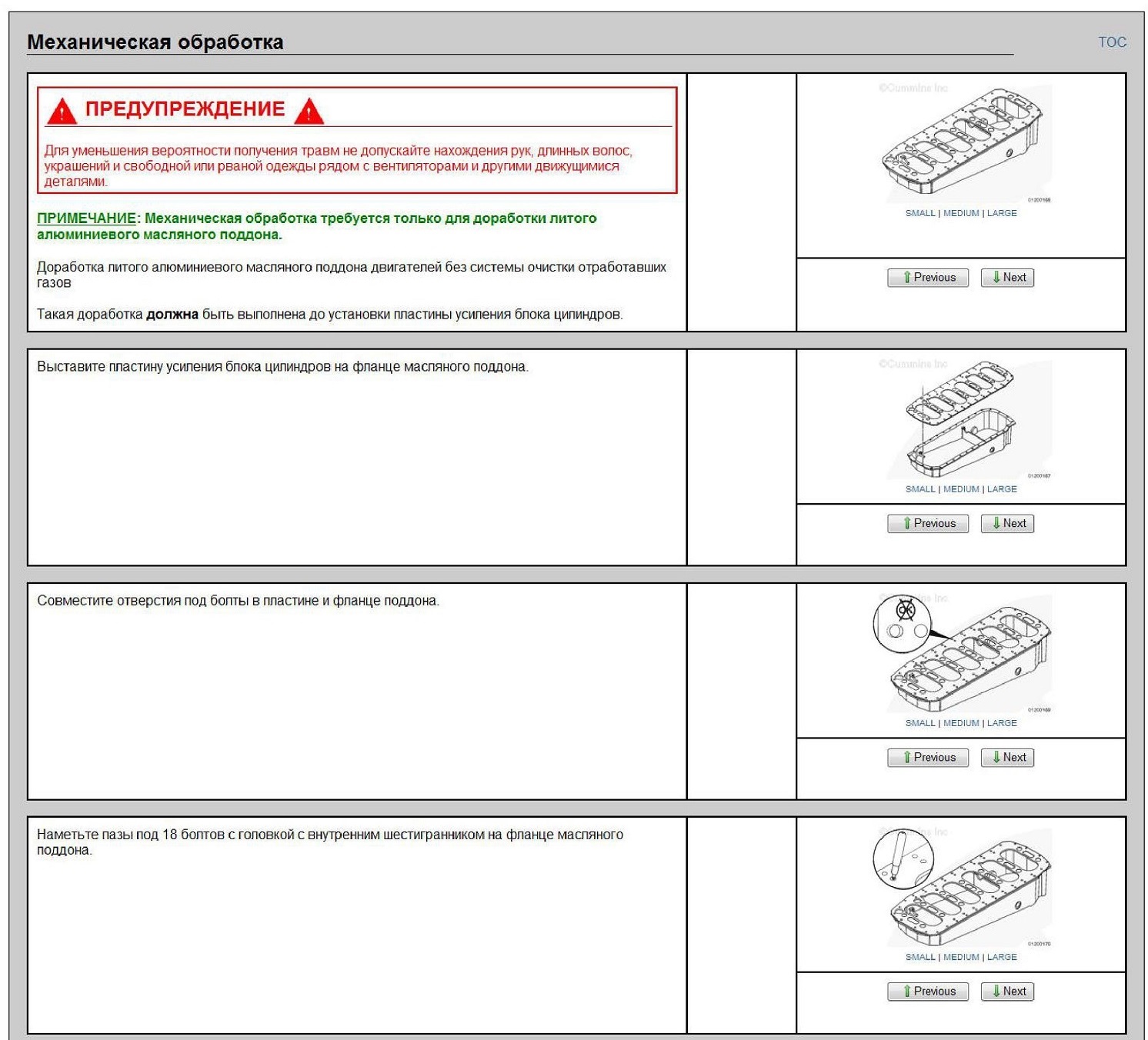

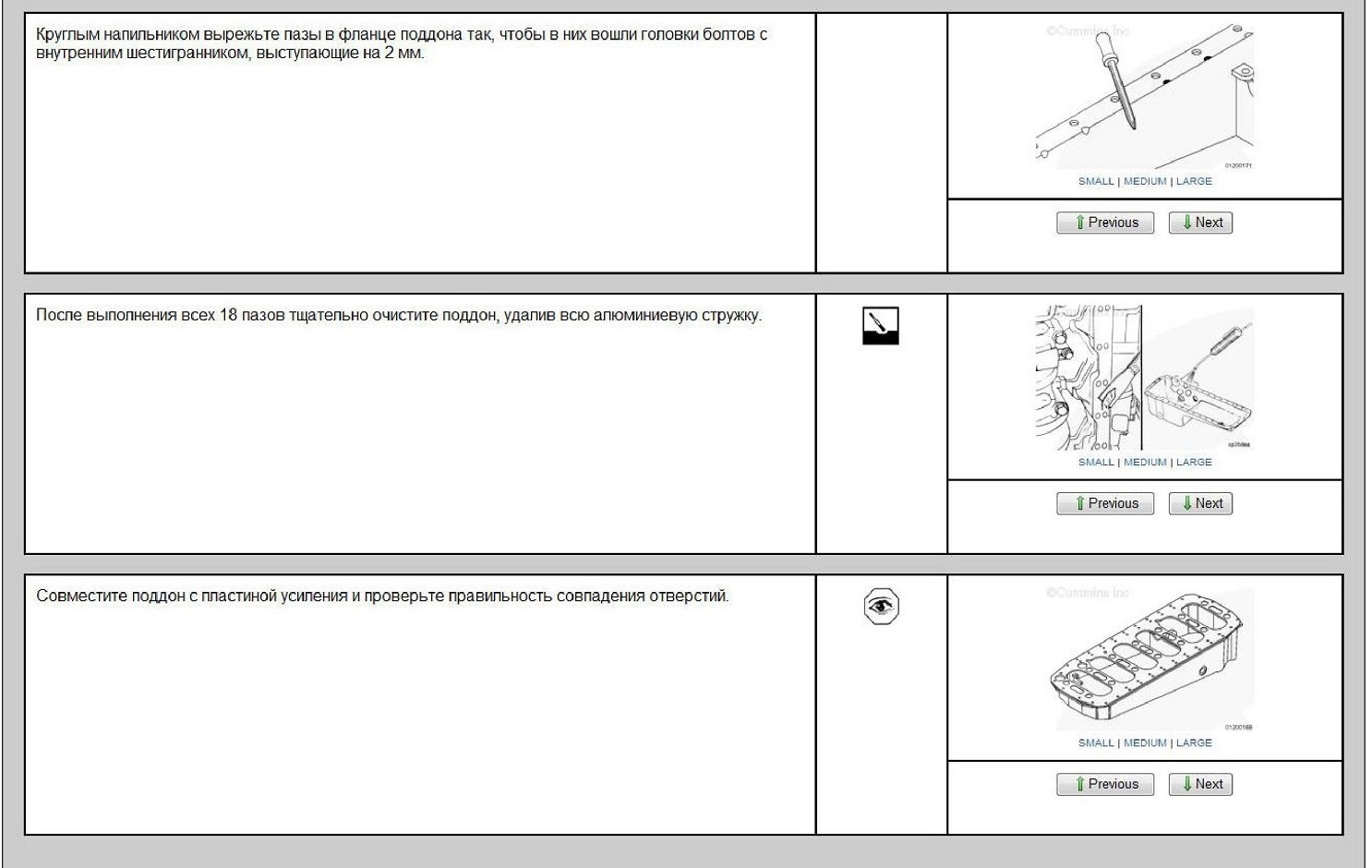

Механическая обработка

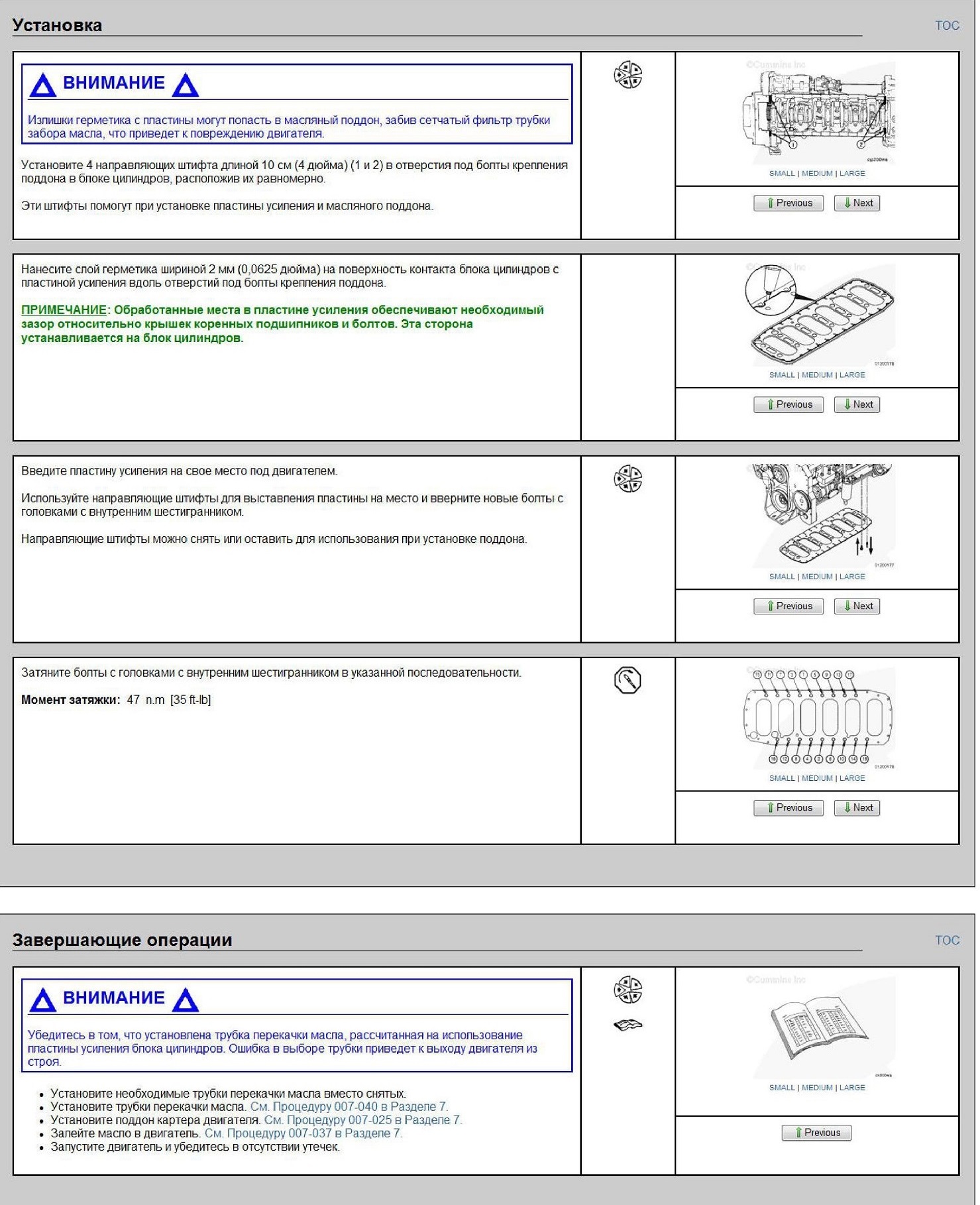

Установка

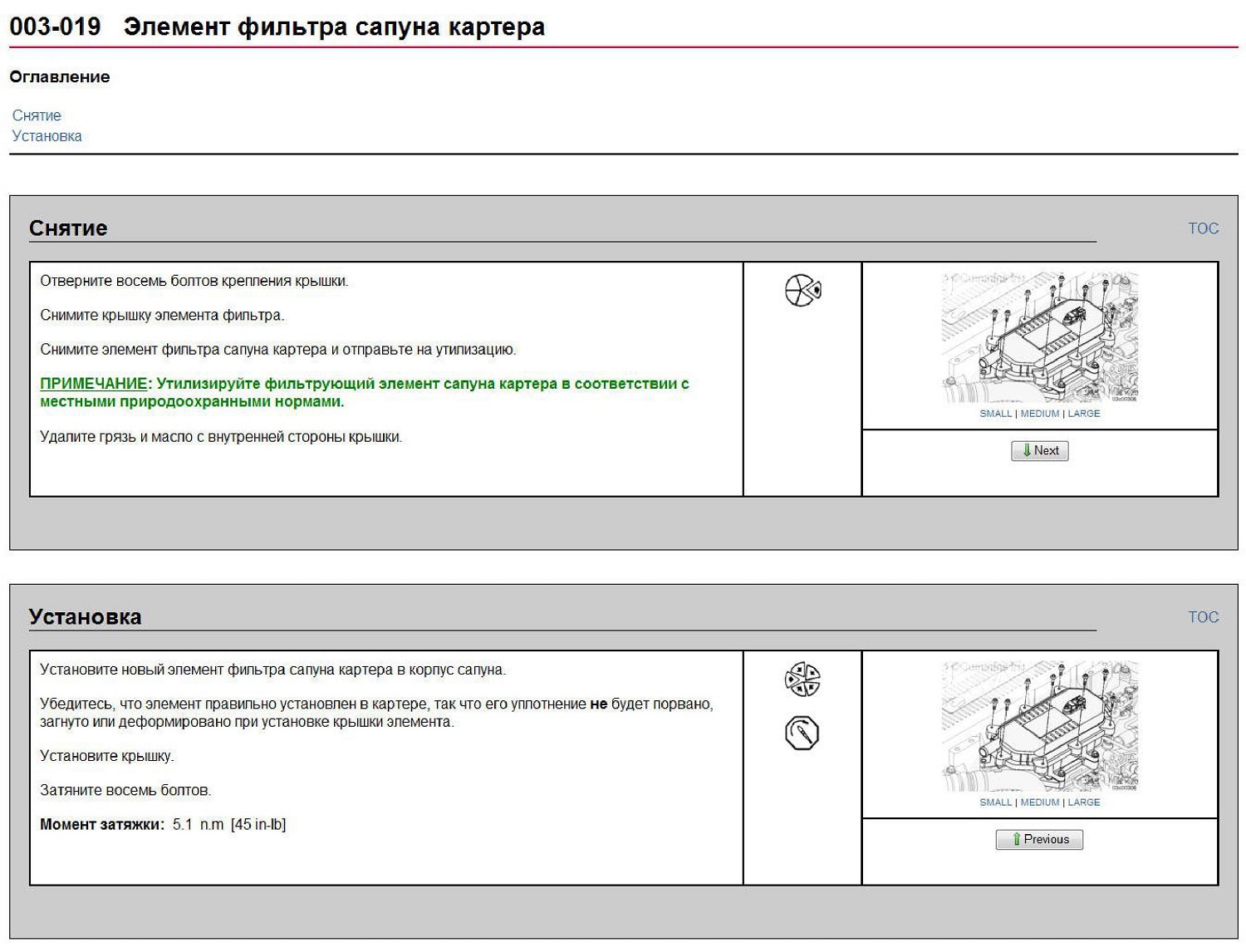

003-019 Элемент фильтра сапуна картера

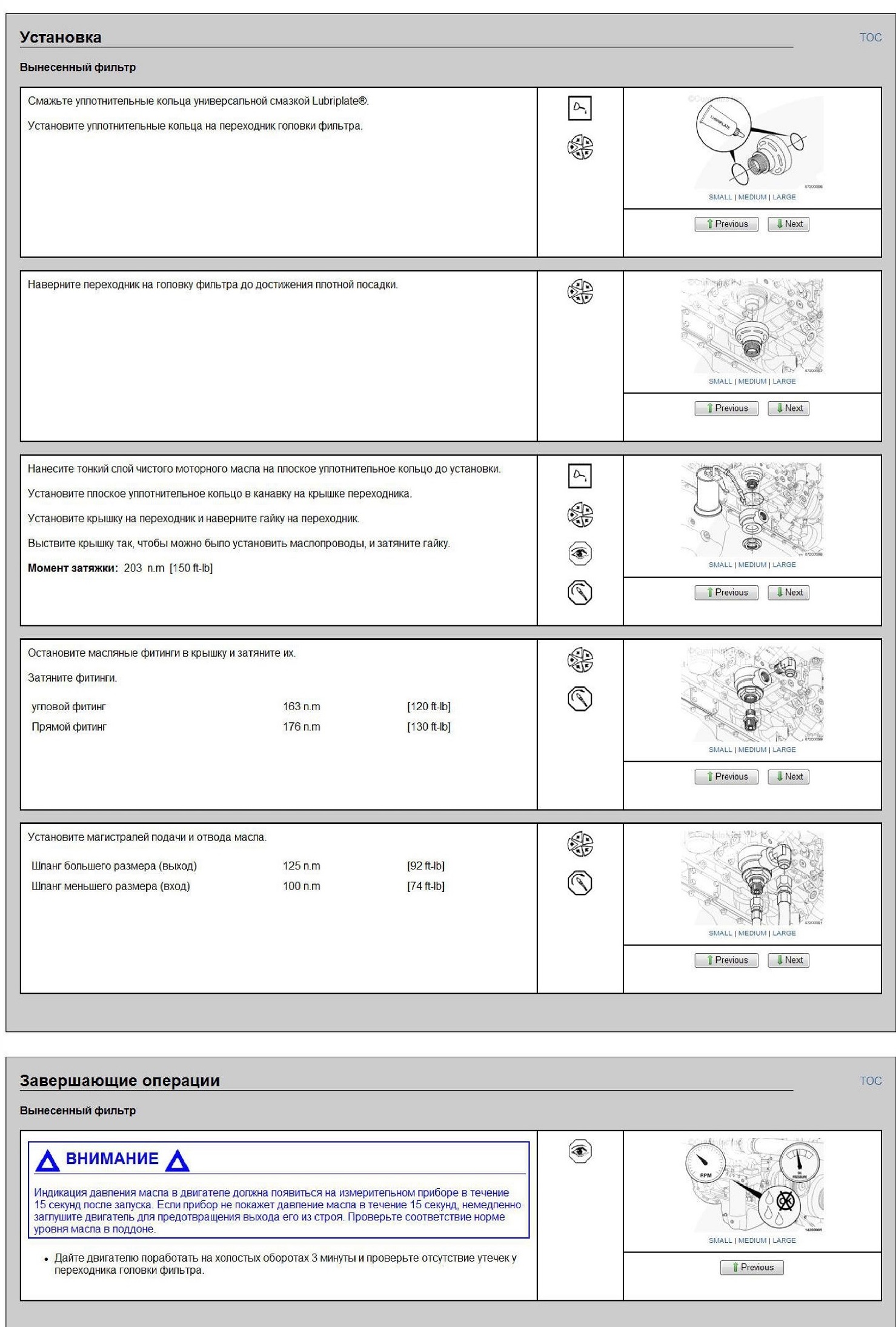

007-018 Переходник головки масляного фильтра
Оглавление

Общие сведения

Вынесенный фильтр Подготовительные операции Вынесенный фильтр Снятие

Вынесенный фильтр Очистка и проверка возможности повторного использования Вынесенный фильтр Установка

Вынесенный фильтр Завершающие операции Вынесенный фильтр
Общие сведения
Вынесенный фильтр

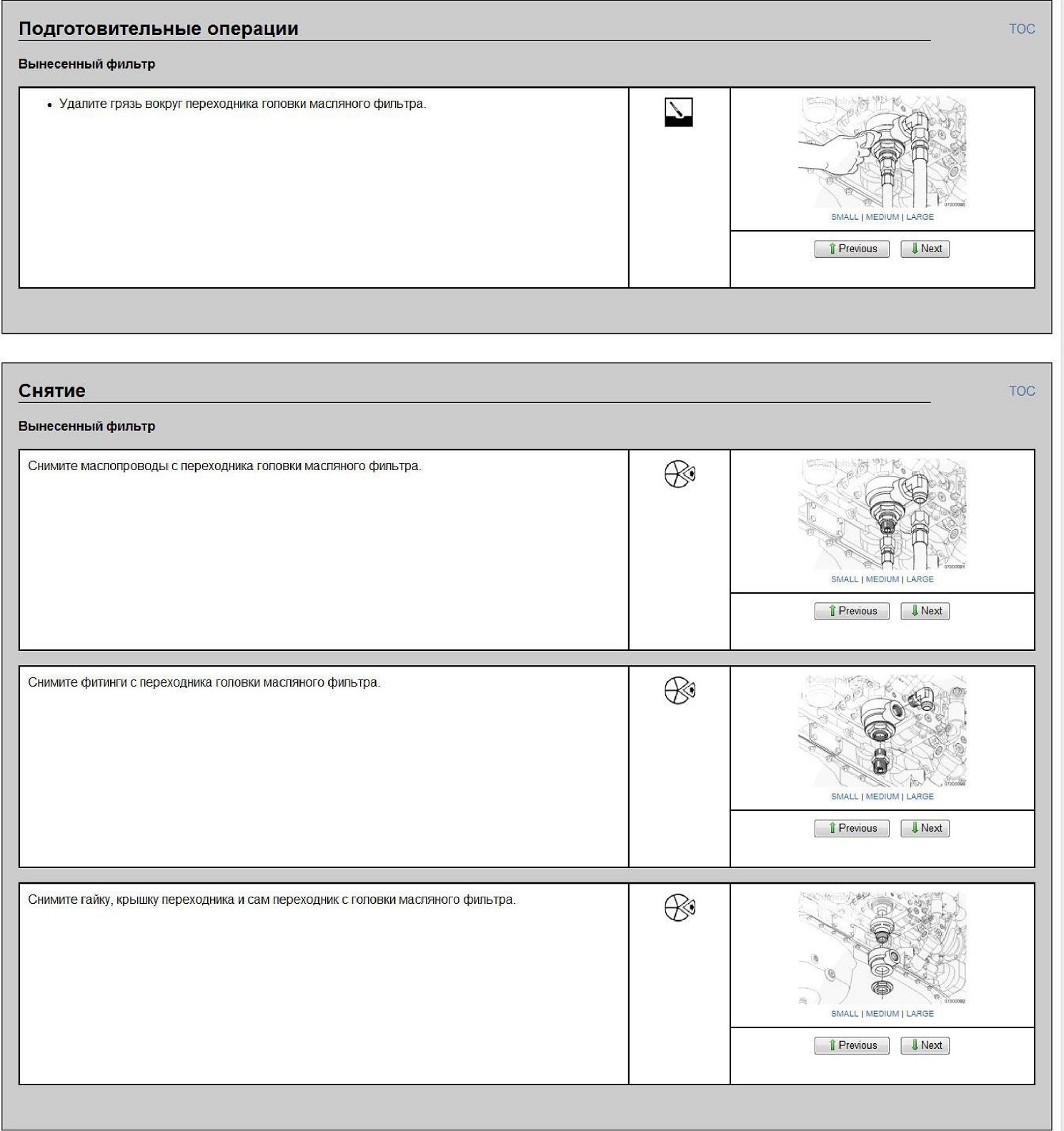

Вынесенные фильтры используются при неудобном доступе к головке фильтра. Переходник головки фильтра ставится вместо фильтра для установки на него магистралей подачи и отвода масла между двигателем и вынесенным фильтром.

Подготовительные операции

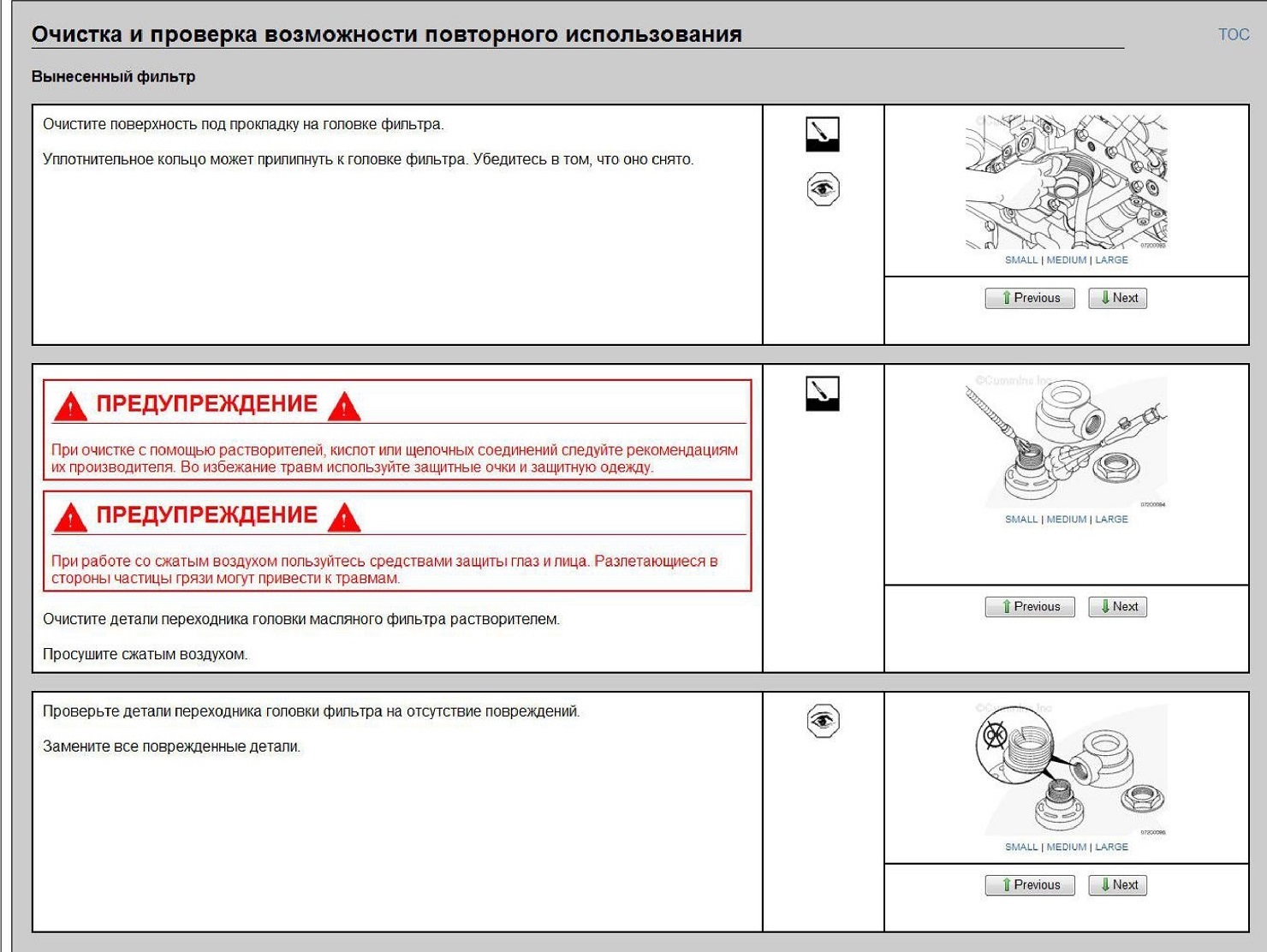

Очистка и проверка возможности повторного использования

007-025 Поддон картера двигателя

Оглавление
Снятие

Поддон с передним отстойником Поддон с задним отстойником Очистка и проверка возможности повторного использования Установка

Поддон с передним отстойником Поддон с задним отстойником

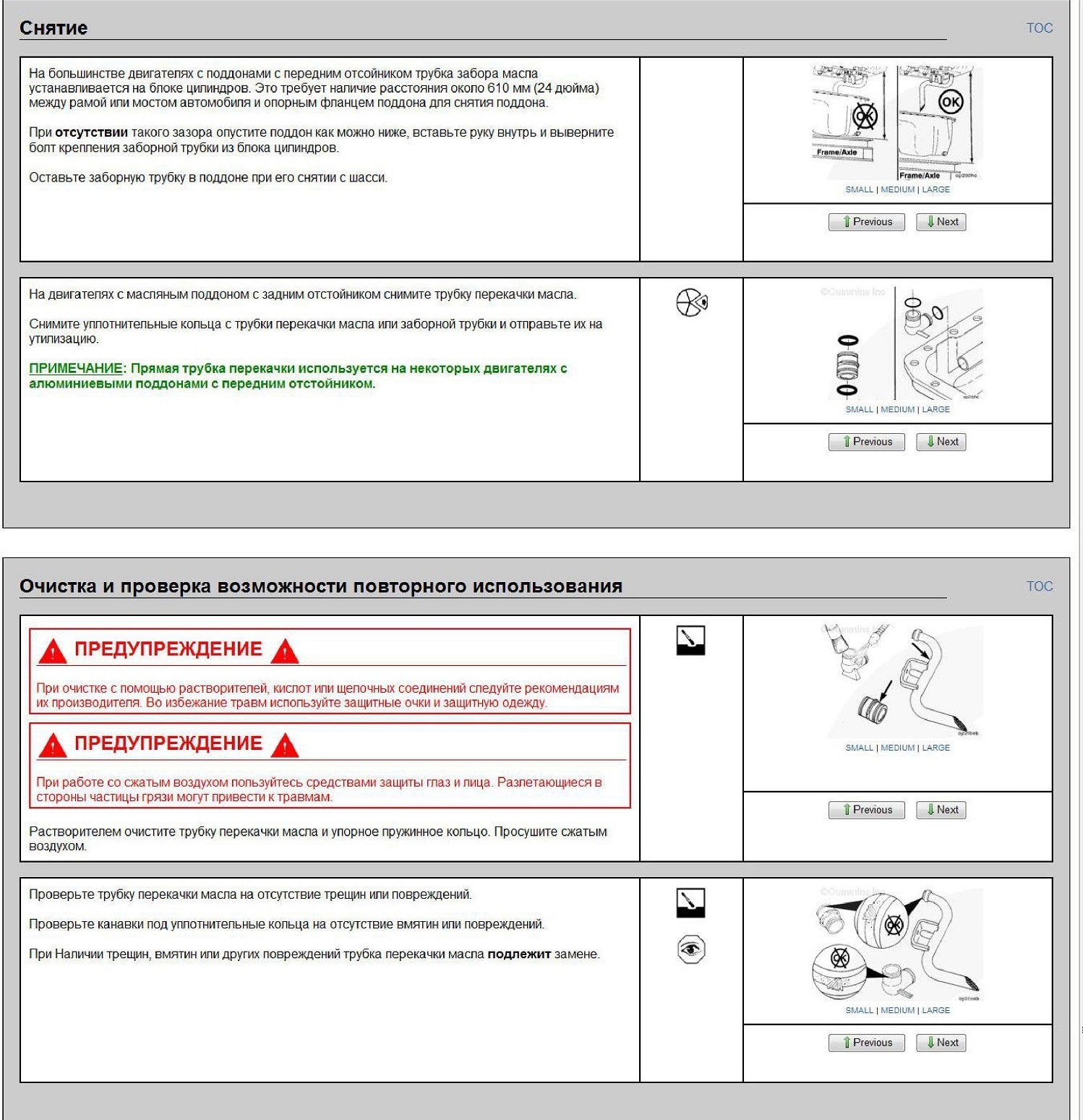

Снятие

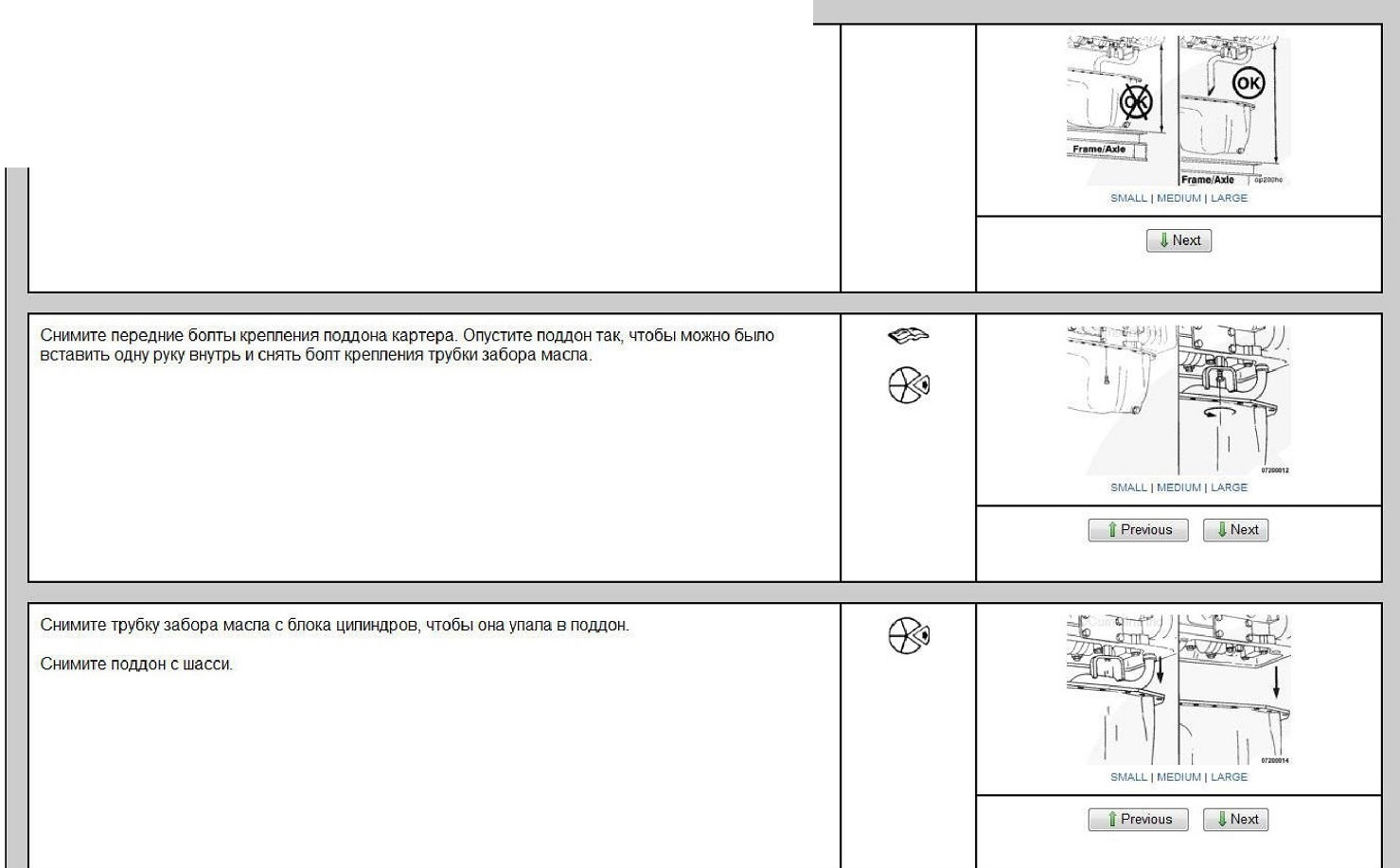

Поддон с передним отстойником
На двигателях с поддонами такого типа трубка забора масла устанавливается на блоке цилиндров. Это требует наличие расстояния около 610 мм (24 дюйма) между рамой или мостом автомобиля и опорным фланцем поддона для снятия поддона.

Если конструкция комплектного оборудования не позволяет так опустить поддон, трубку забора масла нужно снять с блока цилиндров до снятия поддона с шасси.

Поддон с задним отстойником

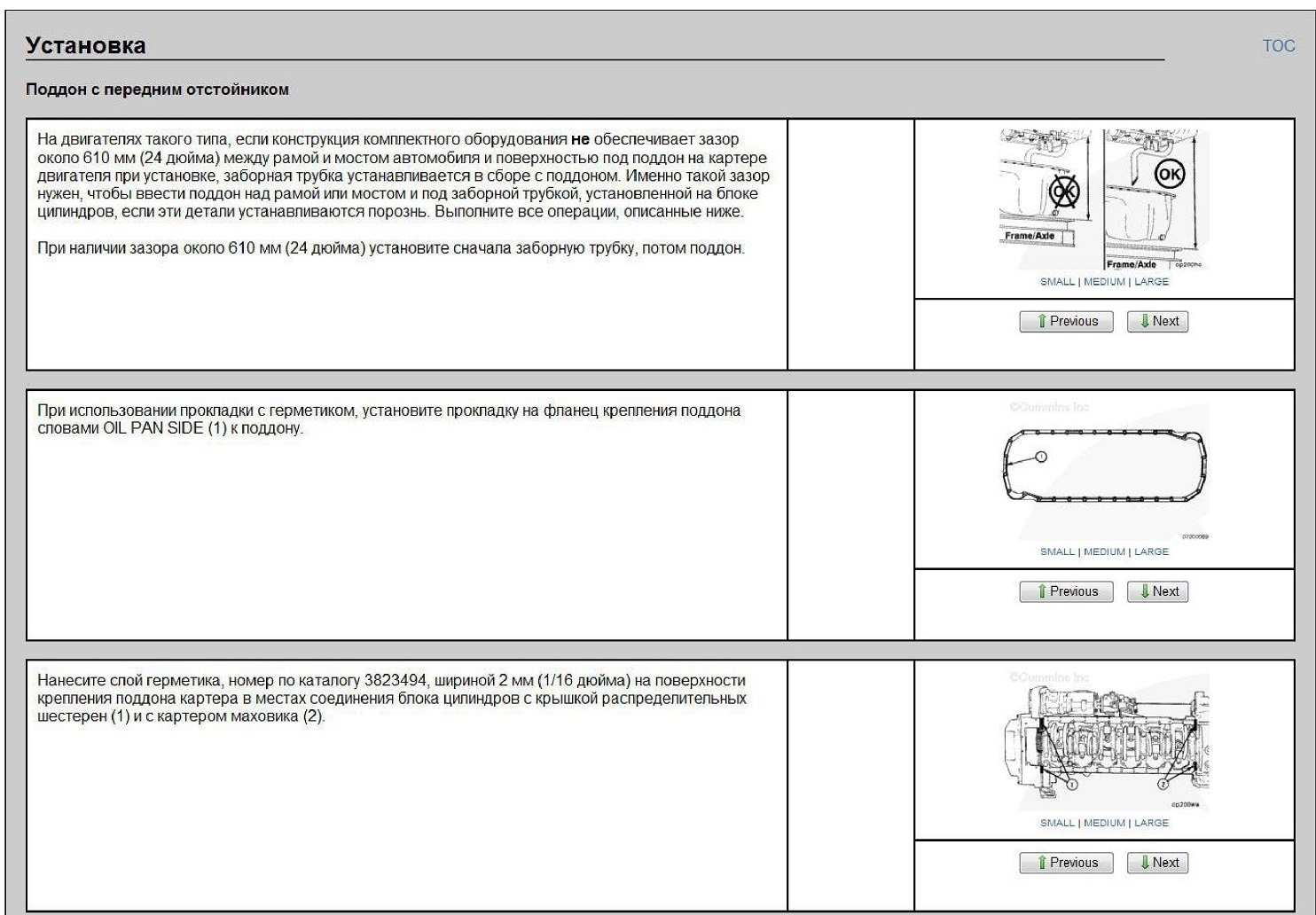

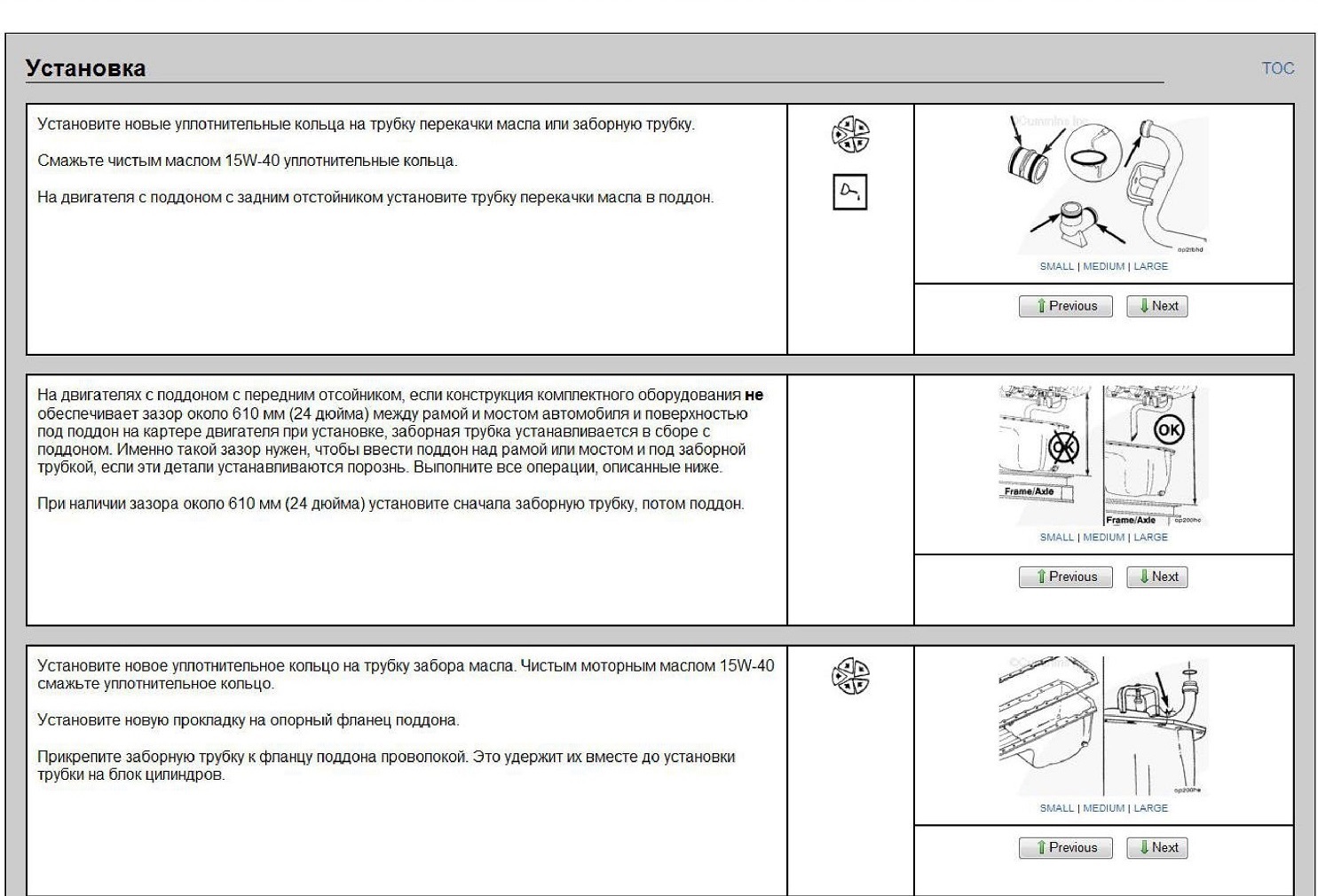

Установка

Поддон с передним отстойником

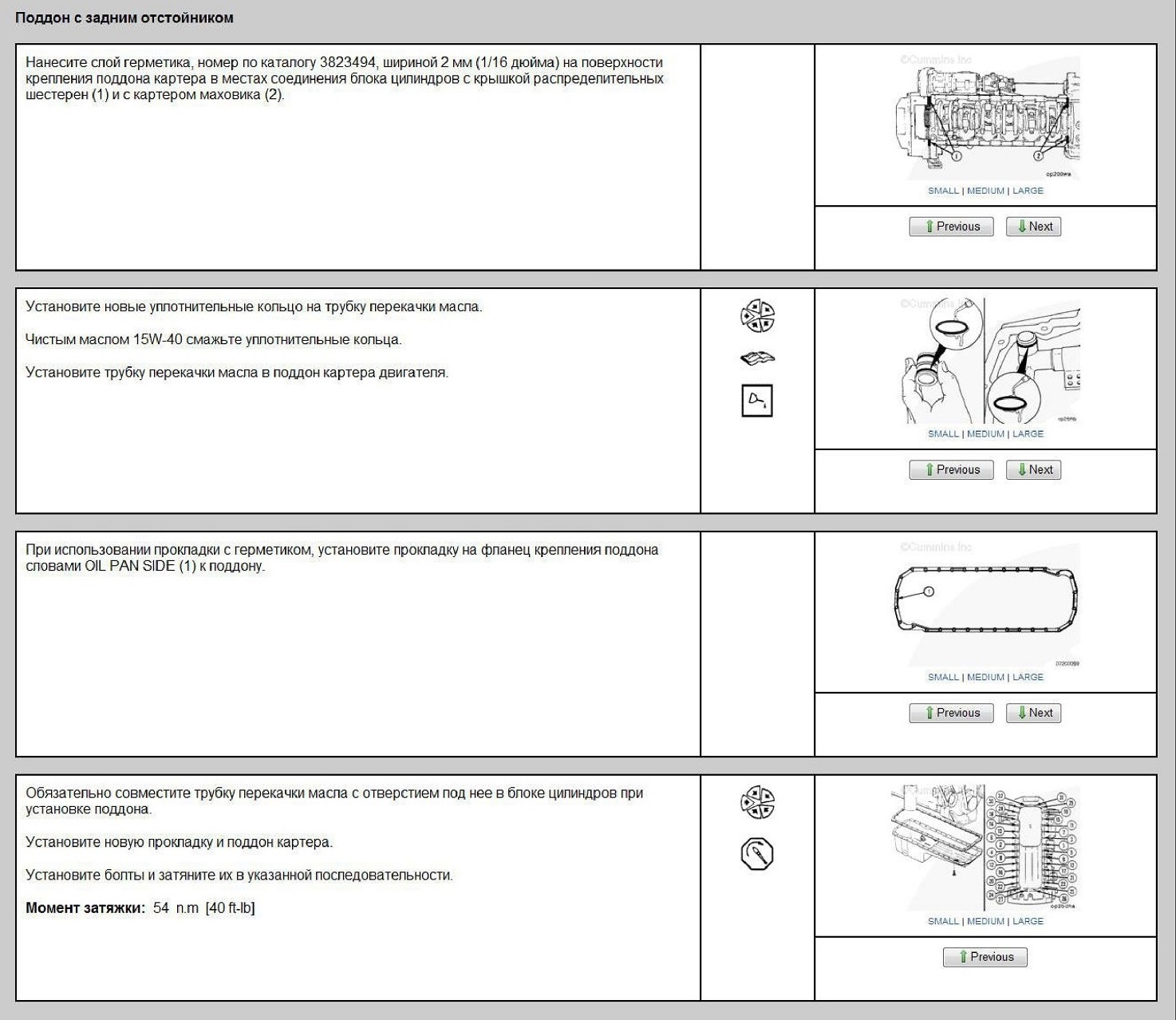

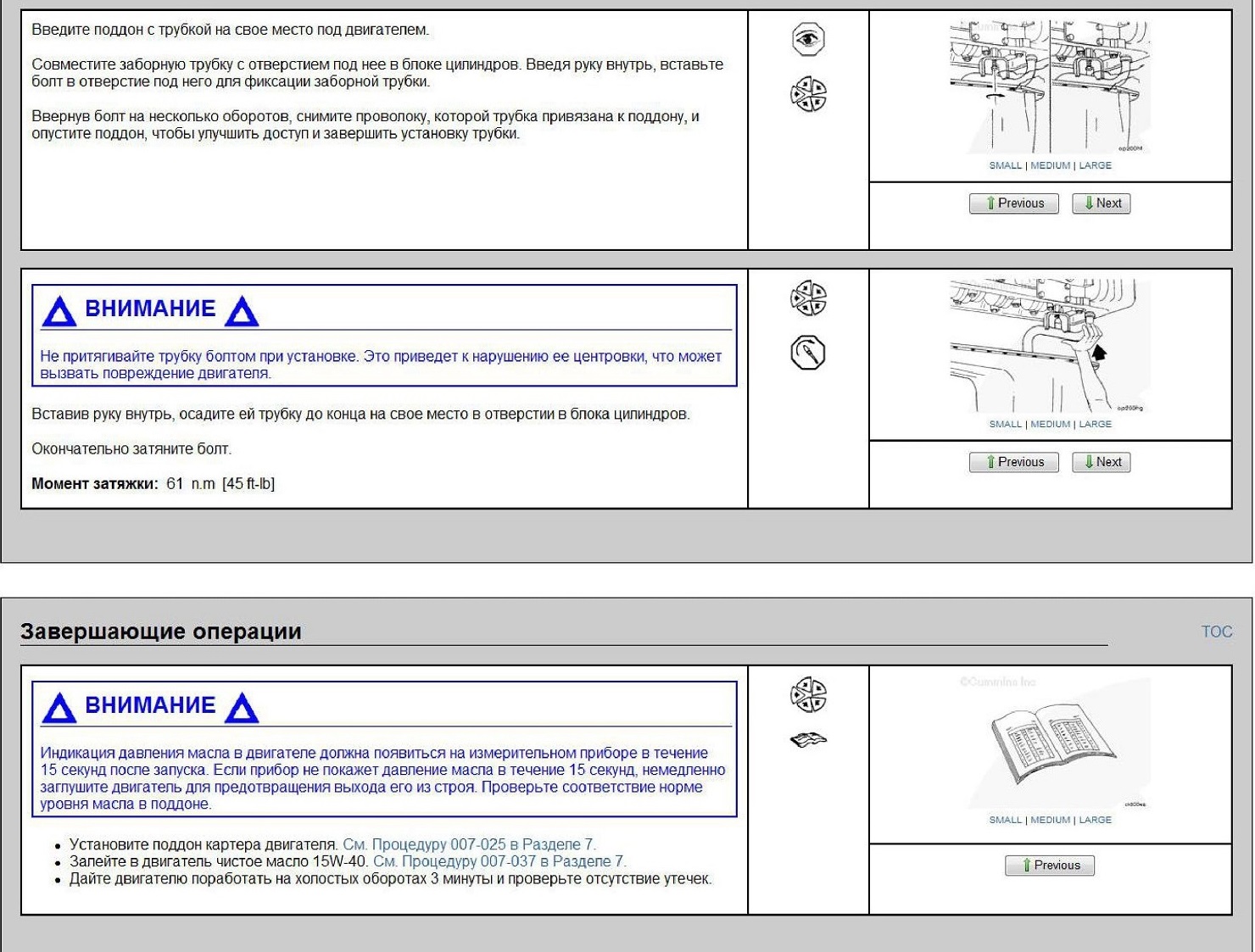

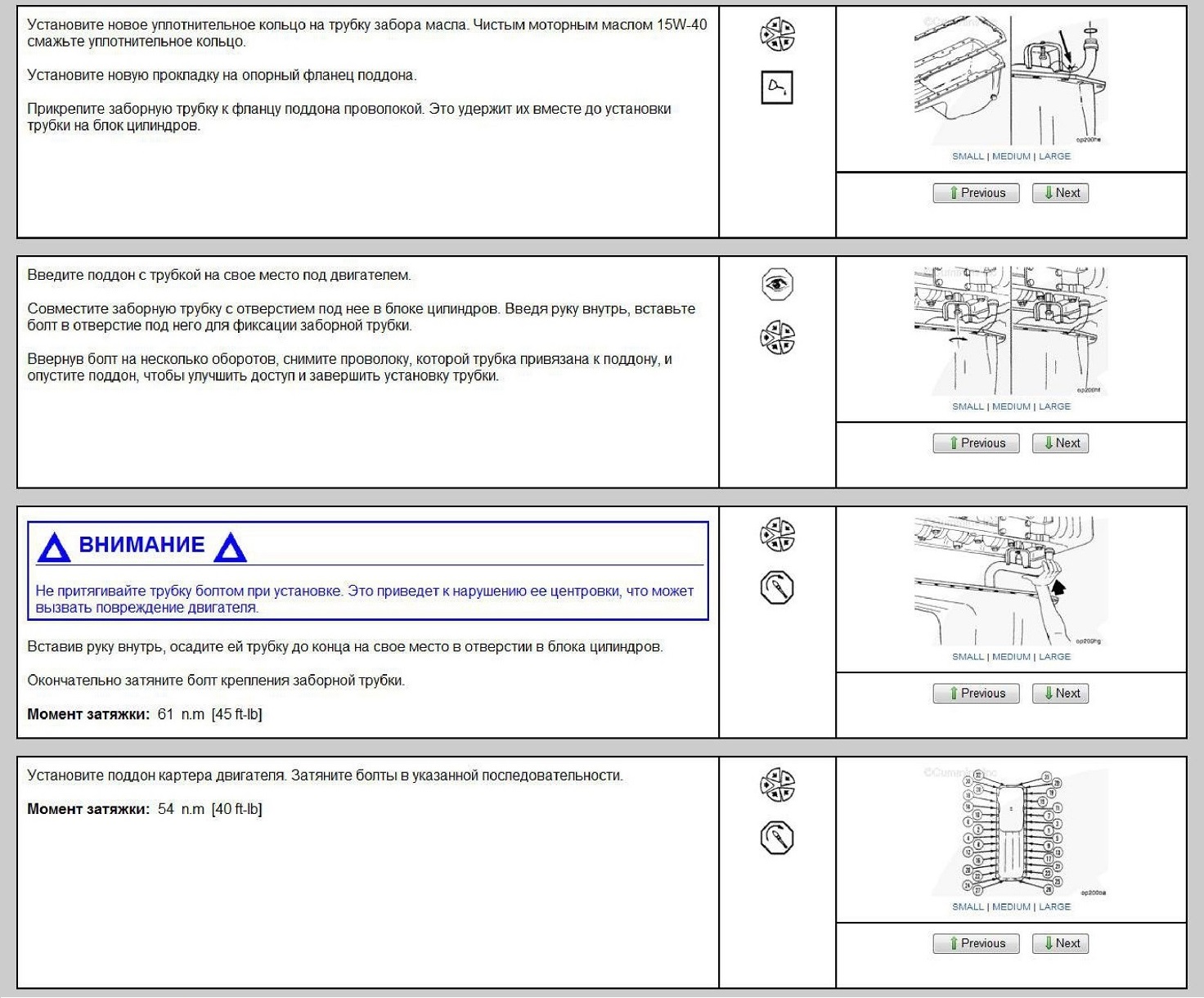

Поддон с задним отстойником

007-040 Трубка перекачки масла

Оглавление

Подготовительные операции

Снятие

Очистка и проверка возможности повторного использования Установка

Завершающие операции

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травмы не допускайте попадания горячего масла на кожу.
ПРЕДУПРЕЖДЕНИЕ
По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
• Слейте масло из системы смазки. См. Процедуру 007-037 в Разделе 7. • Снимите передние болты крепления поддона картера. См. Процедуру 007-025 в Разделе 7.

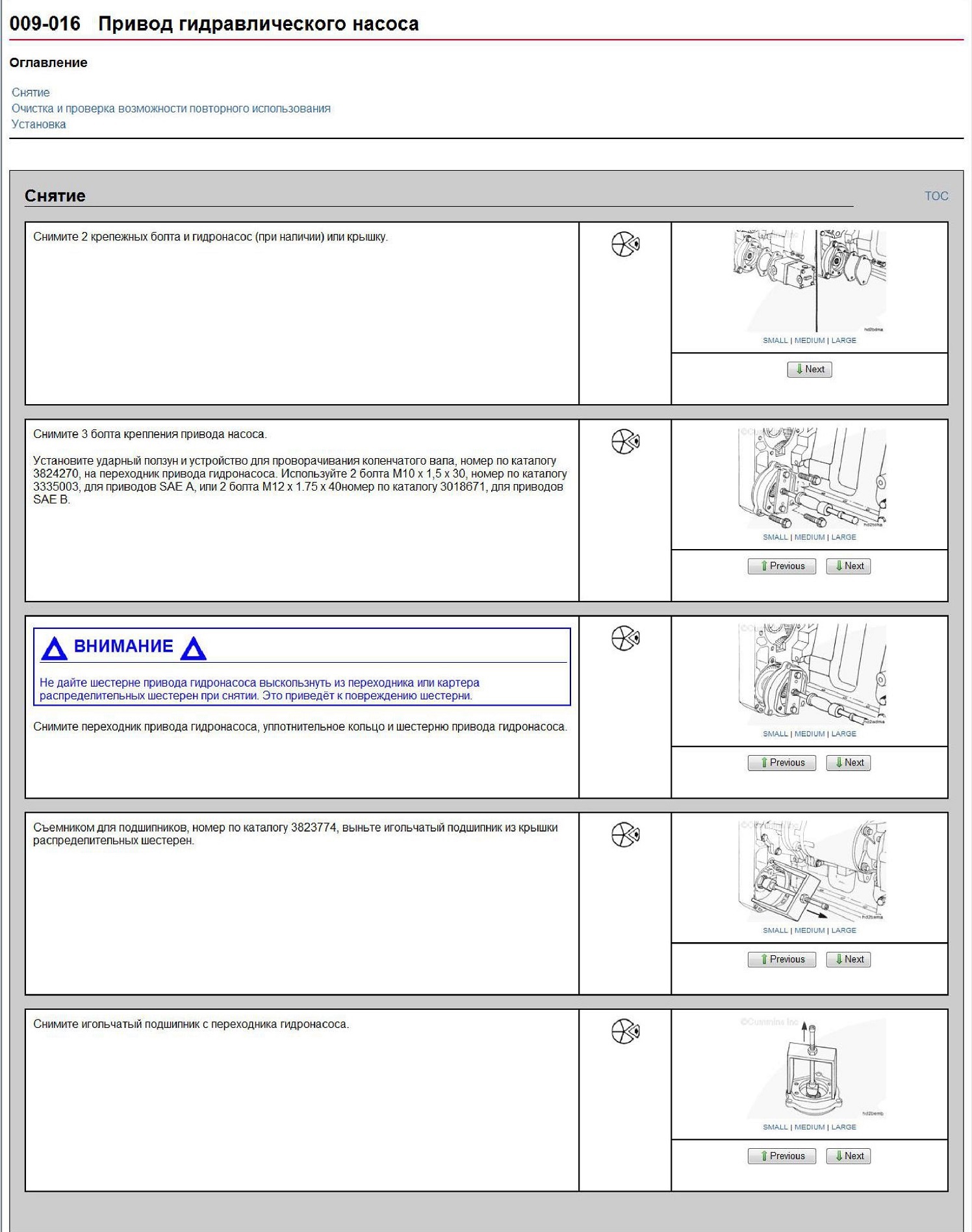

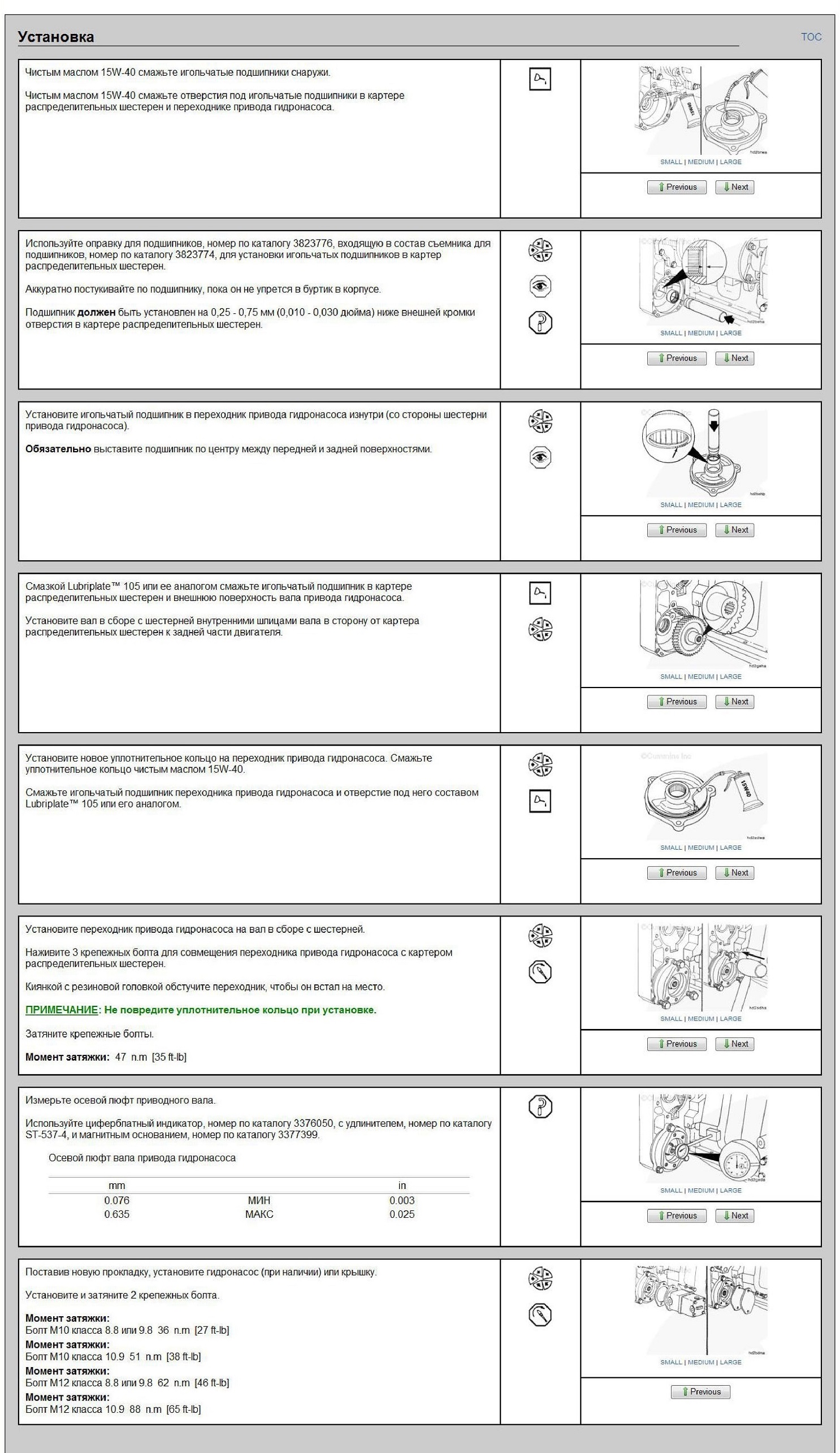

009-016 Привод гидравлического насоса

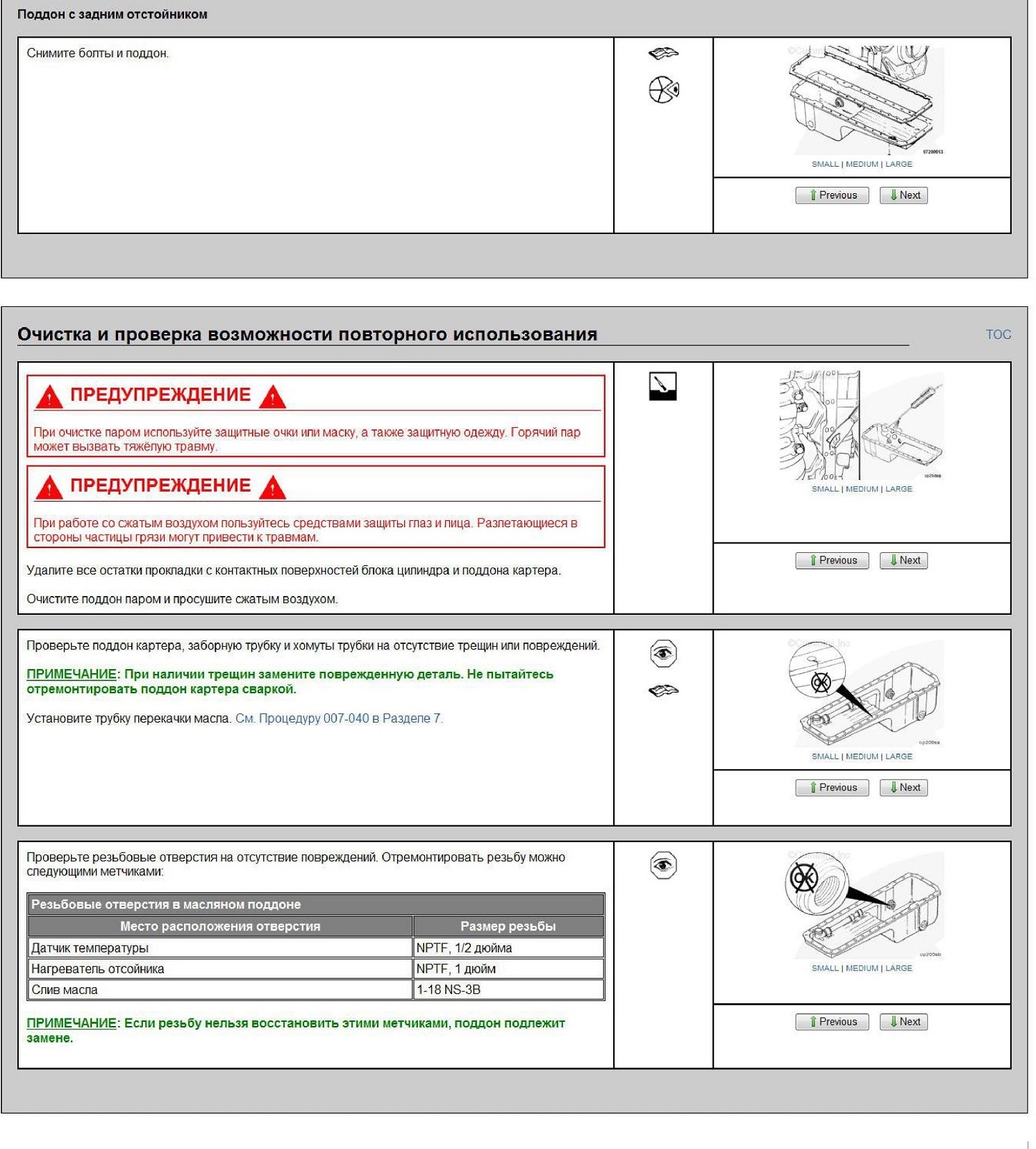

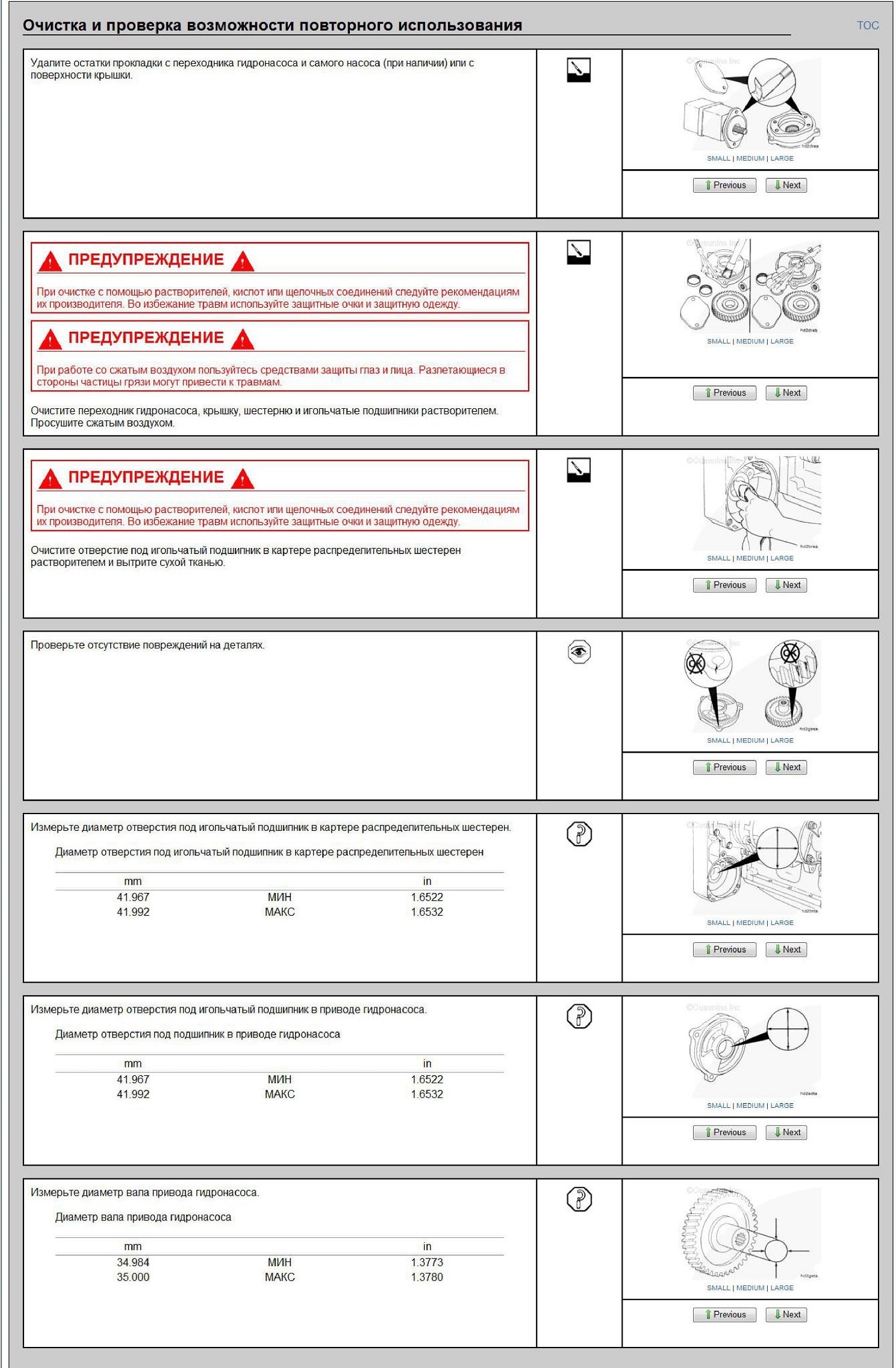

Очистка и проверка возможности повторного использования

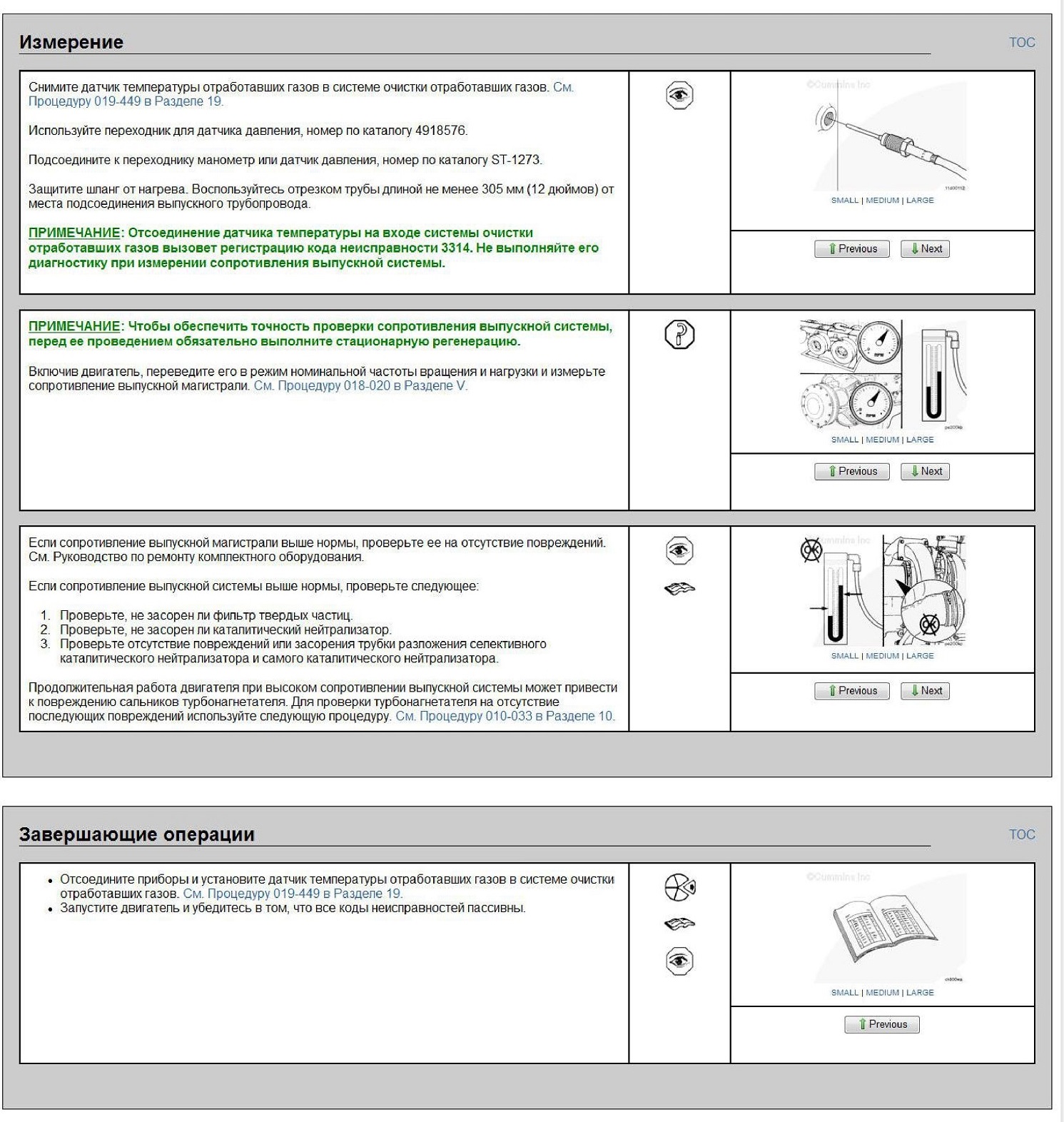

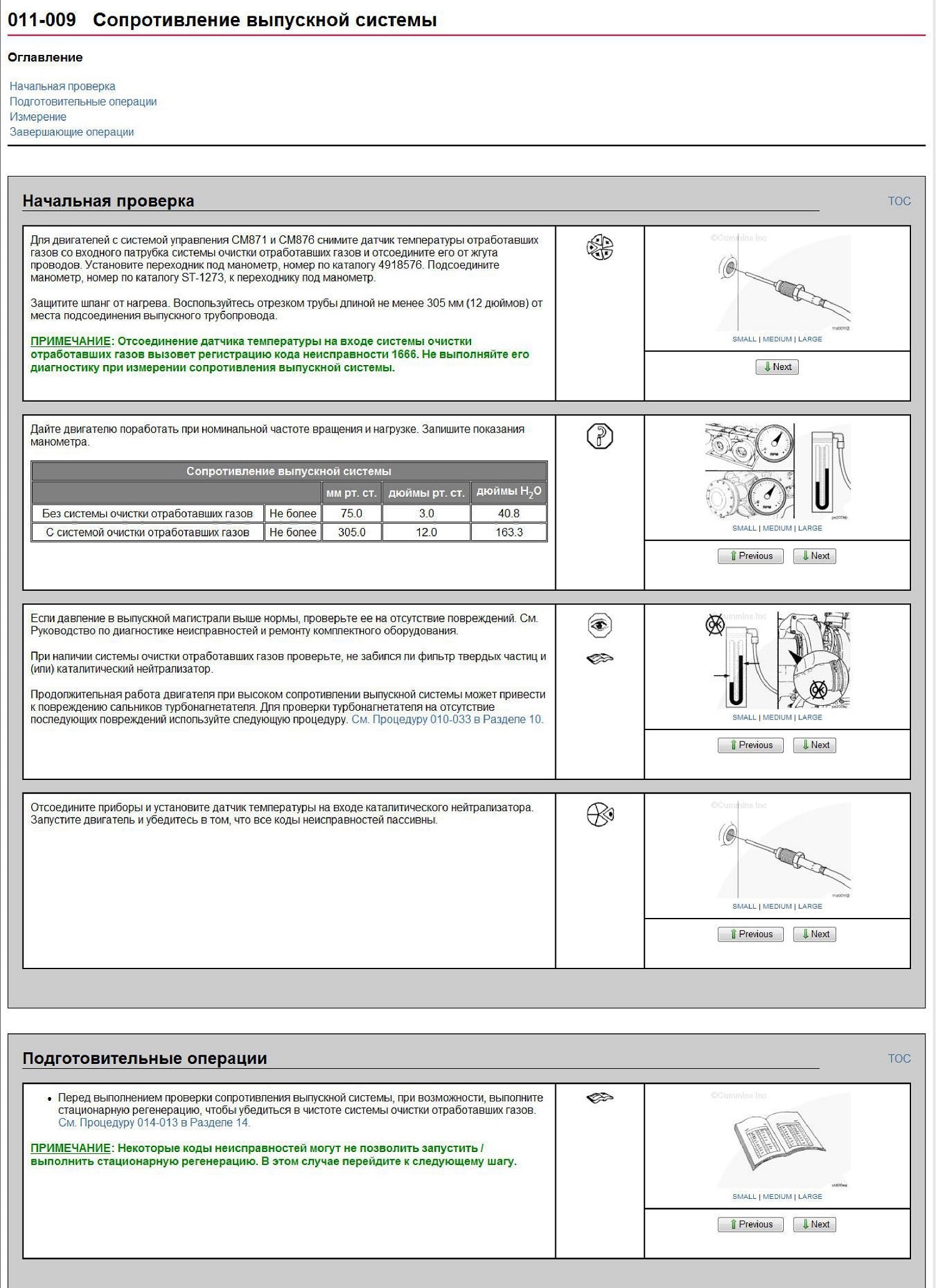

011-009 Сопротивление выпускной системы
