WD10 series diesel engine. Parts Catalog (DHP10Q0771) - page 2

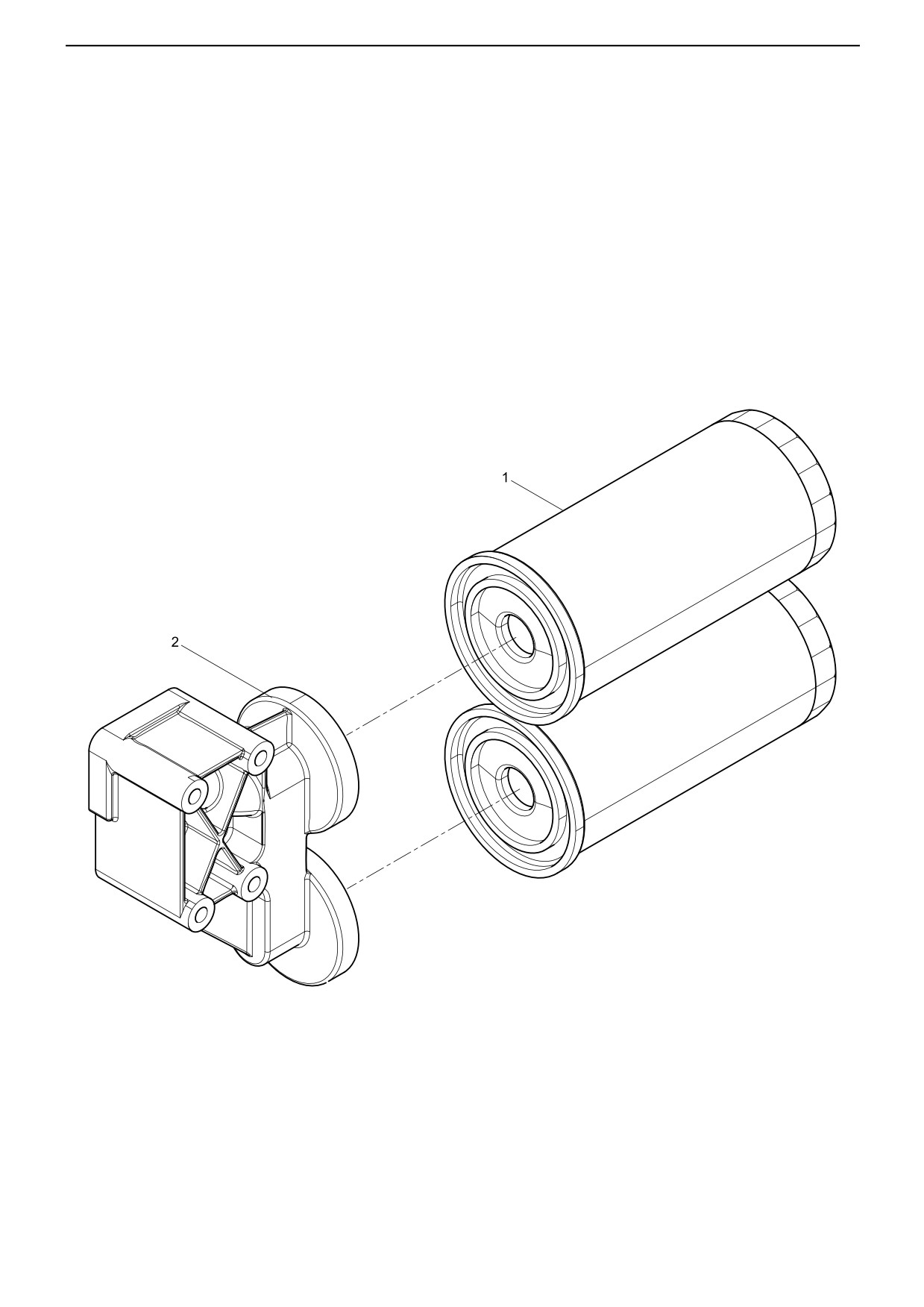

机油滤清器总成(Oil filter assembly)
·
71·
机油滤清器总成(Oil filter assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61000070005
2
旋装式机油滤芯总成
Rotary filter element assembly
2
612600070343
1
机油滤清器座
Oil filter seat
·
72·

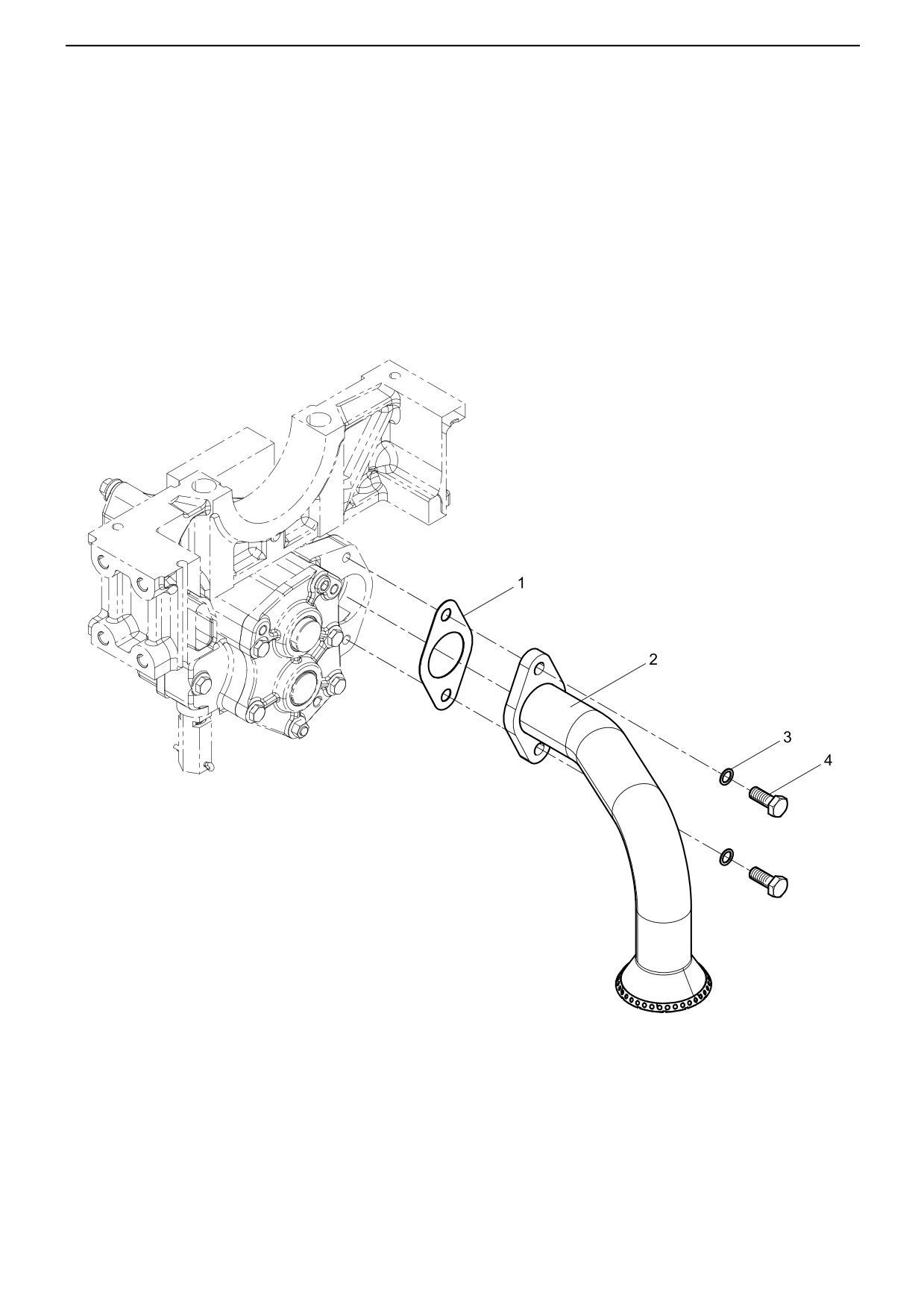

机油集滤器结合组(Oil Suction Strainer Group)
·
73·
机油集滤器结合组(Oil Suction Strainer Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614070078
1
垫片
Gasket
2
61500070082
1
集滤器总成
Strainer assembly
3
90003930271
2
平垫圈
Flat washer
4
90003802523S
2
六角头螺栓
Hexagon bolt
·
74·

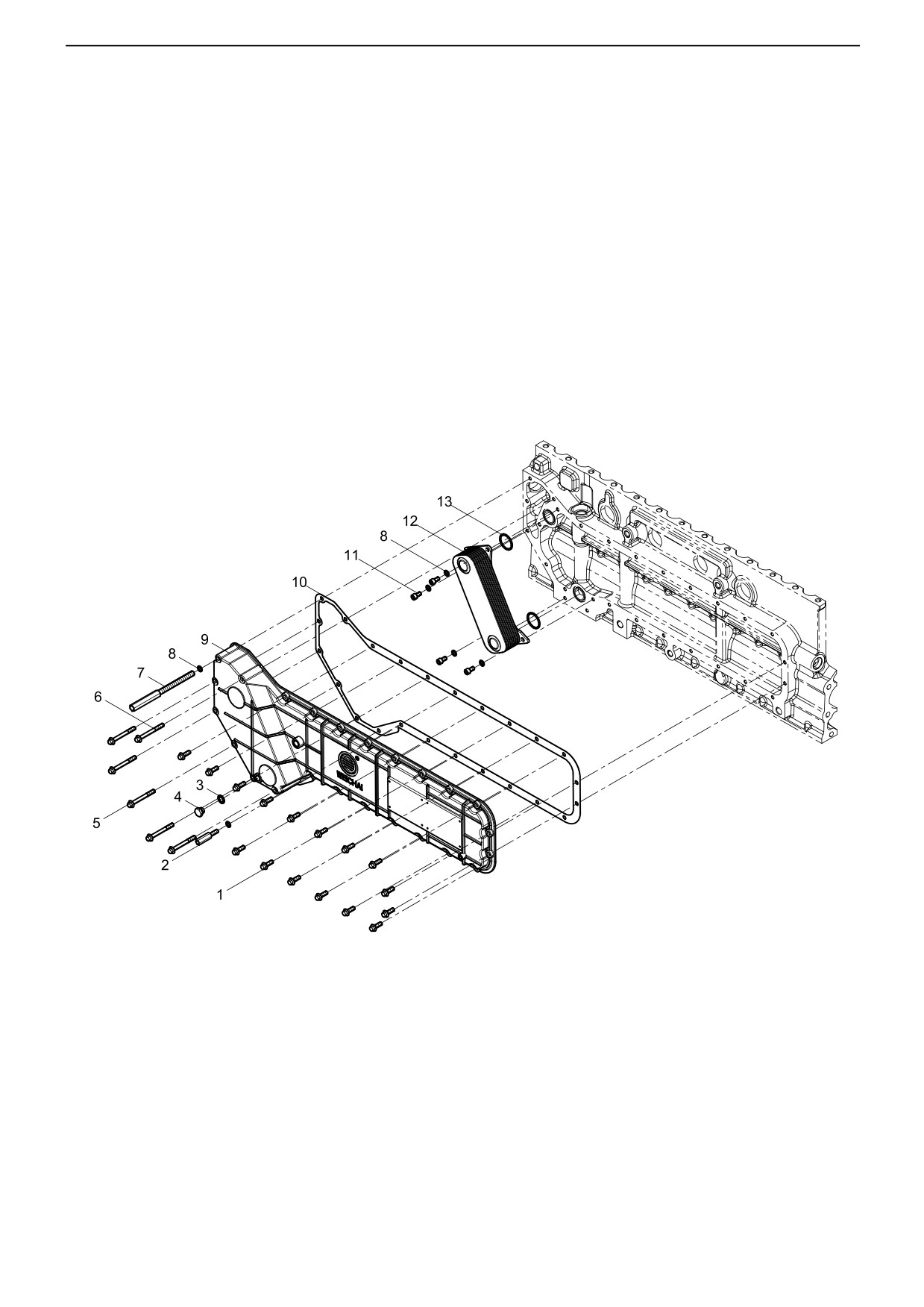

机油冷却器结合组(Oil cooler assembly)
·
75·
机油冷却器结合组(Oil cooler assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90011410003
16
六角法兰面螺栓
Hexagon Flange Bolt
2
612600112056
1
支撑块
Supporting plate
3
612600080200
1
密封垫圈
Seal washer
4
90003962020
1
六角螺塞
Hexagon plug
5
90011410009
5
六角法兰面螺栓
Hexagon Flange Bolt
6
90011410010
1
六角法兰面螺栓
Hexagon Flange Bolt
7
612600014249
1
支撑块
Supporting plate
8
90003932023
6
波形弹性垫圈
Wave spiral washer
9
614010083B
1
机油冷却器盖
Oil cooler cover
10
614010084B
1
机油冷却器盖垫片
Oil cooler cover gasket
11
90003862419S
4
内六角圆柱头螺钉
Inner hexagon screw
12
61500010334
1
机油冷却器
Oil cooler
13
81400010032
2
密封圈
Seal washer
·
76·

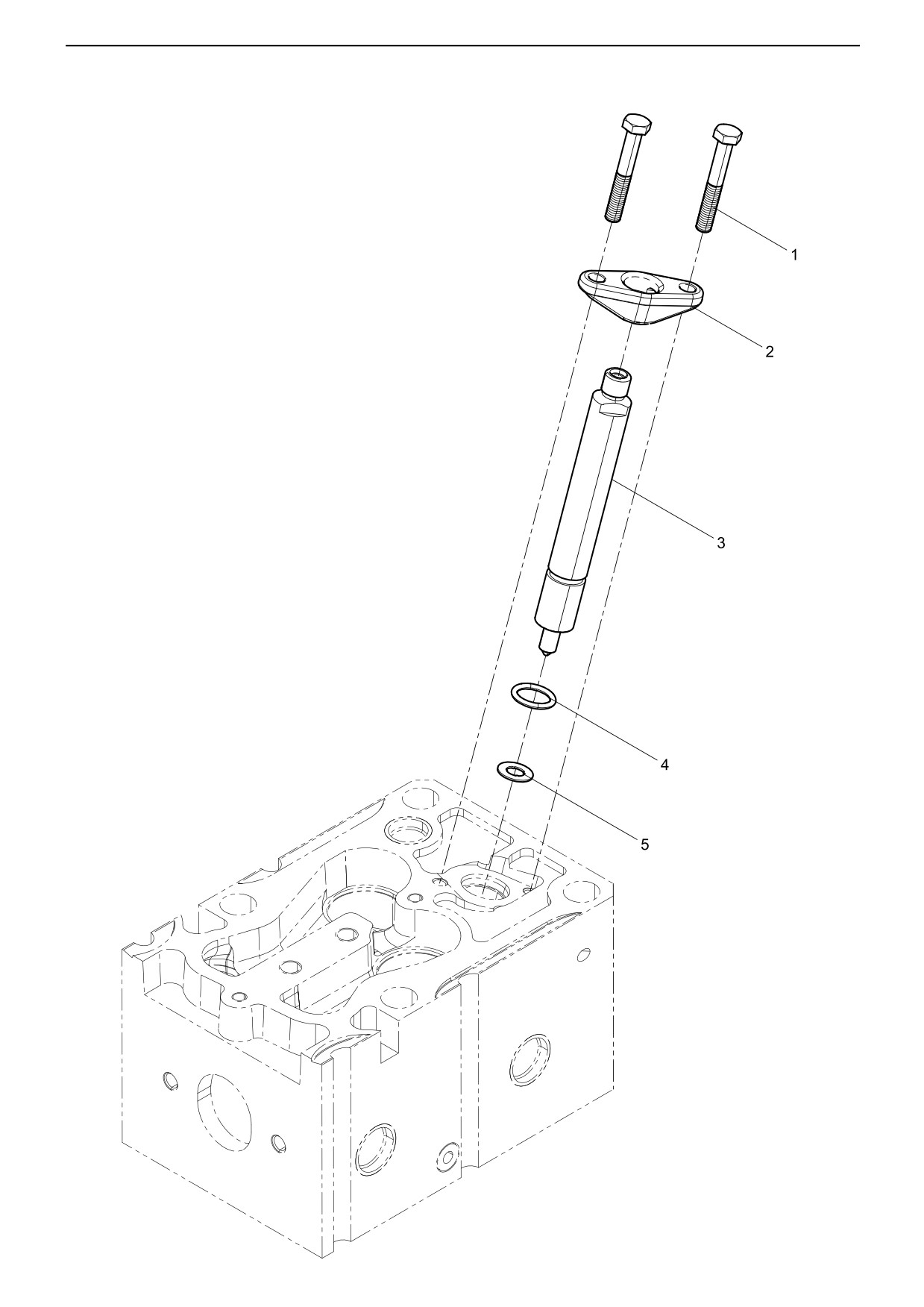

喷油器结合组(Injector assembly)
·
77·
喷油器结合组(Injector assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600080383
12
六角头螺栓
Hexagon bolt
2
61500080094A
6
紧固压板
Clamp plate
3
61560080276
6
喷油器总成
Injector assembly
4
609070080
6
密封垫圈
Seal washer
5
612600081954
6
垫圈
Washer
·
78·
高压油管结合组(High Pressure Fuel Injection Pipe Group)
·
79·
高压油管结合组(High Pressure Fuel Injection Pipe Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600081310
1
高压油管总成
High pressure pipe assembly
·
80·

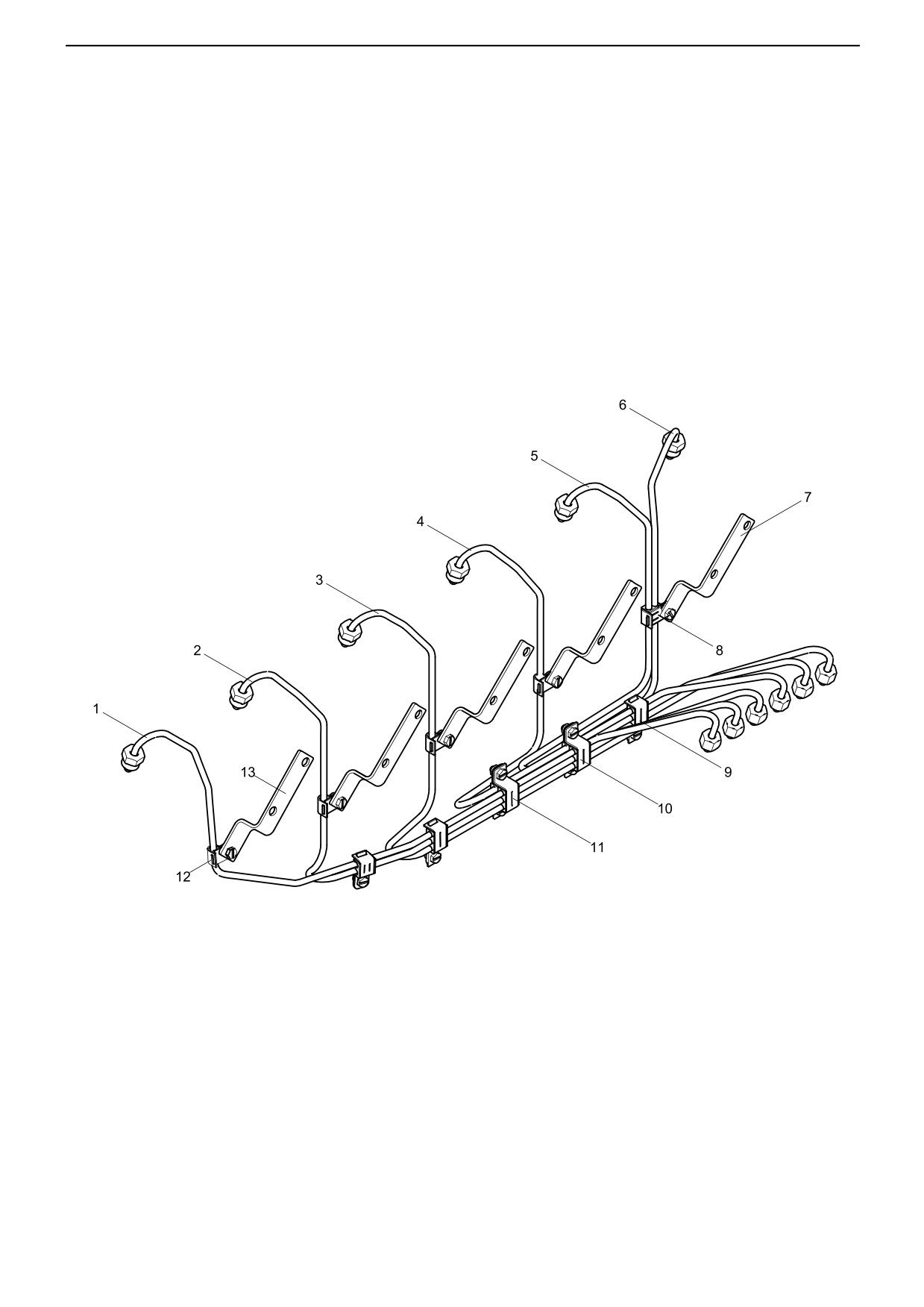

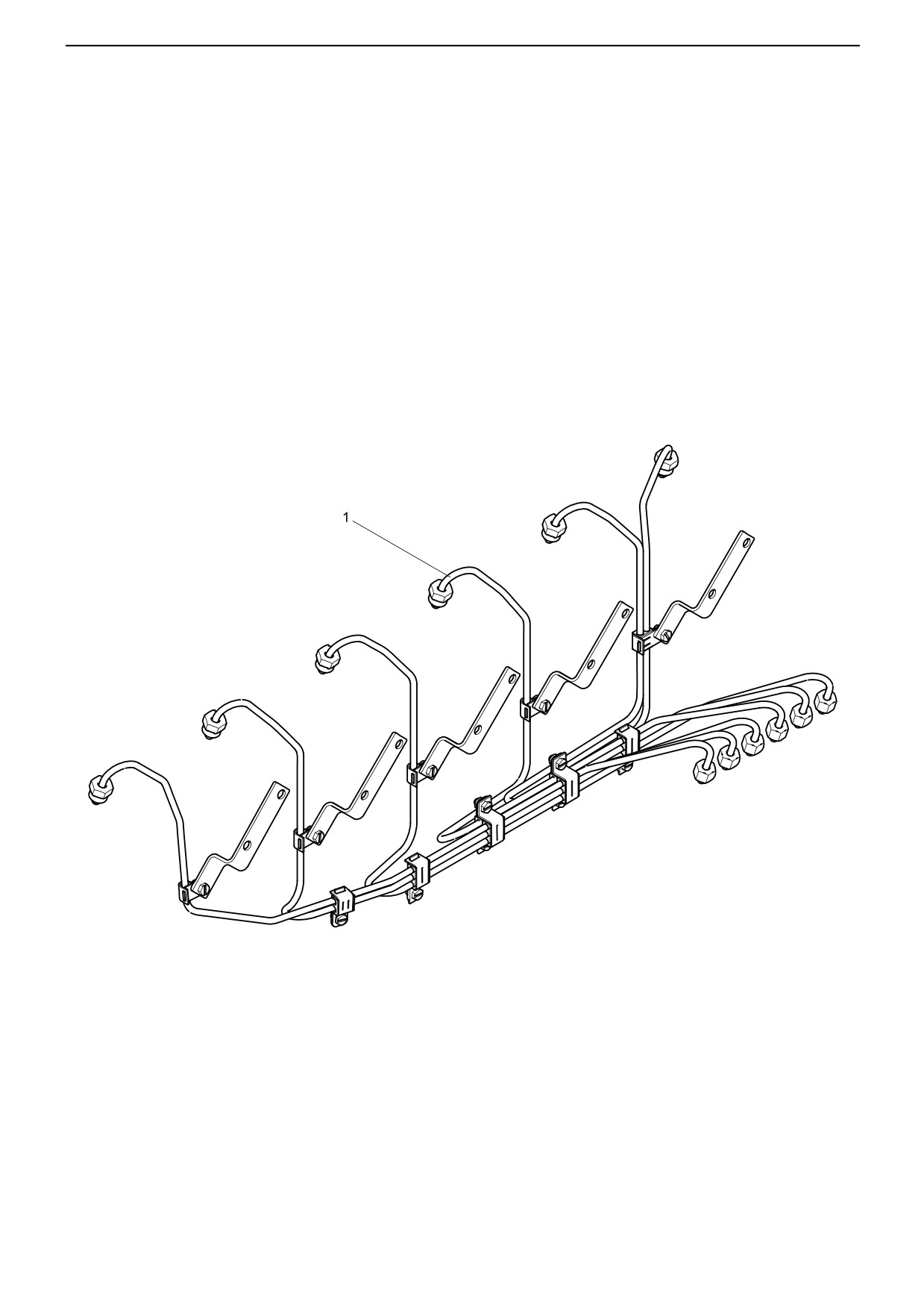

高压油管总成(High pressure pipe assembly)
·
81·
高压油管总成(High pressure pipe assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600081960
1
第六缸高压油管总成
High pressure pipe assembly(cylinder 6)
2
612600081959
1
第五缸高压油管总成
High pressure pipe assembly(cylinder 5)
3
612600081958
1
第四缸高压油管总成
High pressure pipe assembly(cylinder 4)
4
612600081957
1
第三缸高压油管总成
High pressure pipe assembly (cylinder 3)
5
612600081956
1
第二缸高压油管总成
High pressure pipe assembly(cylinder 2)
6
612600081955
1
第一缸高压油管总成
High pressure pipe assembly(cylinder 1)
7
61560080172
4
支承架
Support bracket
2 Holes High Pressure Fuel Pipe
8
612600080580
2
2孔高压油管管夹总成
Clamp Assembly
3 Holes High Pressure Fuel Pipe
9
612600080576
2
3孔高压油管管夹总成
Clamp Assembly
6 Holes High Pressure Fuel Pipe
10
612600081883
1
6孔高压油管管夹总成
Clamp Assembly
4 Holes High Pressure Fuel Pipe
11
612600081882
1
4孔高压油管管夹总成
Clamp Assembly
1 Holes High Pressure Fuel Pipe
12
612600080708
4
单孔高压油管管夹总成
Clamp Assembly
13
612600082315
1
支架
Bracket
·
82·

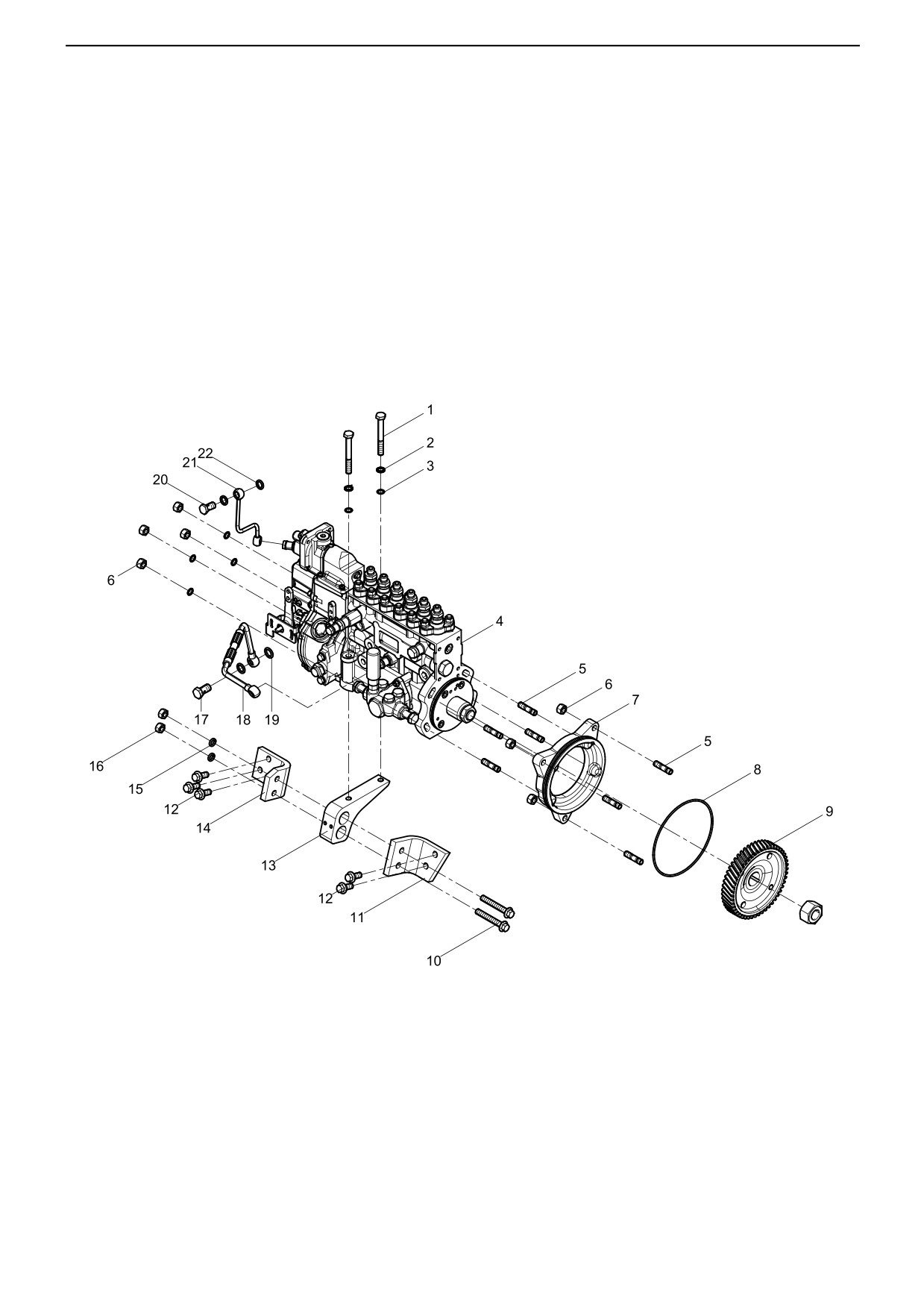

高压油泵结合组(High pressure pump assembly)
·
83·
高压油泵结合组(High pressure pump assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003800579
2
六角头螺栓
Hexagon bolt
2
18872339
2
自锁垫圈
Washer
3
90003930271
6
平垫圈
Flat washer
4
612601080376
1
高压油泵总成P8500
5
90003813532S
7
双头螺柱
Stud
Prevailing Torque Type All-metal
6
90003888452
7
2型全金属六角锁紧螺母
Hexagon Nut,
7
612600081530
1
喷油泵法兰
Injection pump flange
8
612600080400
1
密封圈
Seal washer
9
612600081529
1
喷油泵齿轮
Injection pump gear
10
90011430013
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
11
612600083233
1
喷油泵支架
Injection pump bracket
12
90011430008
5
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
13
612600082665
1
喷油泵托架
Injection pump bracket
14
612600080364
1
角架
Bracket
15
90003931122
2
弹簧垫圈
Spring washer
16
90003871305
2
1型六角螺母
Hexagon nut (I)
17
90003962607
1
空心螺栓
Hollow bolt
18
612600081470
1
润滑油进油管总成
Oil inlet pipe assembly
19
612600080246
2
密封垫圈
Seal washer
20
90003962612
1
空心螺栓
Hollow bolt
21
612600082529
1
冒烟限制器空气管总成
Smoking Limitator Pipe Assembly
22
612600050042
2
密封垫圈
Seal washer
·
84·

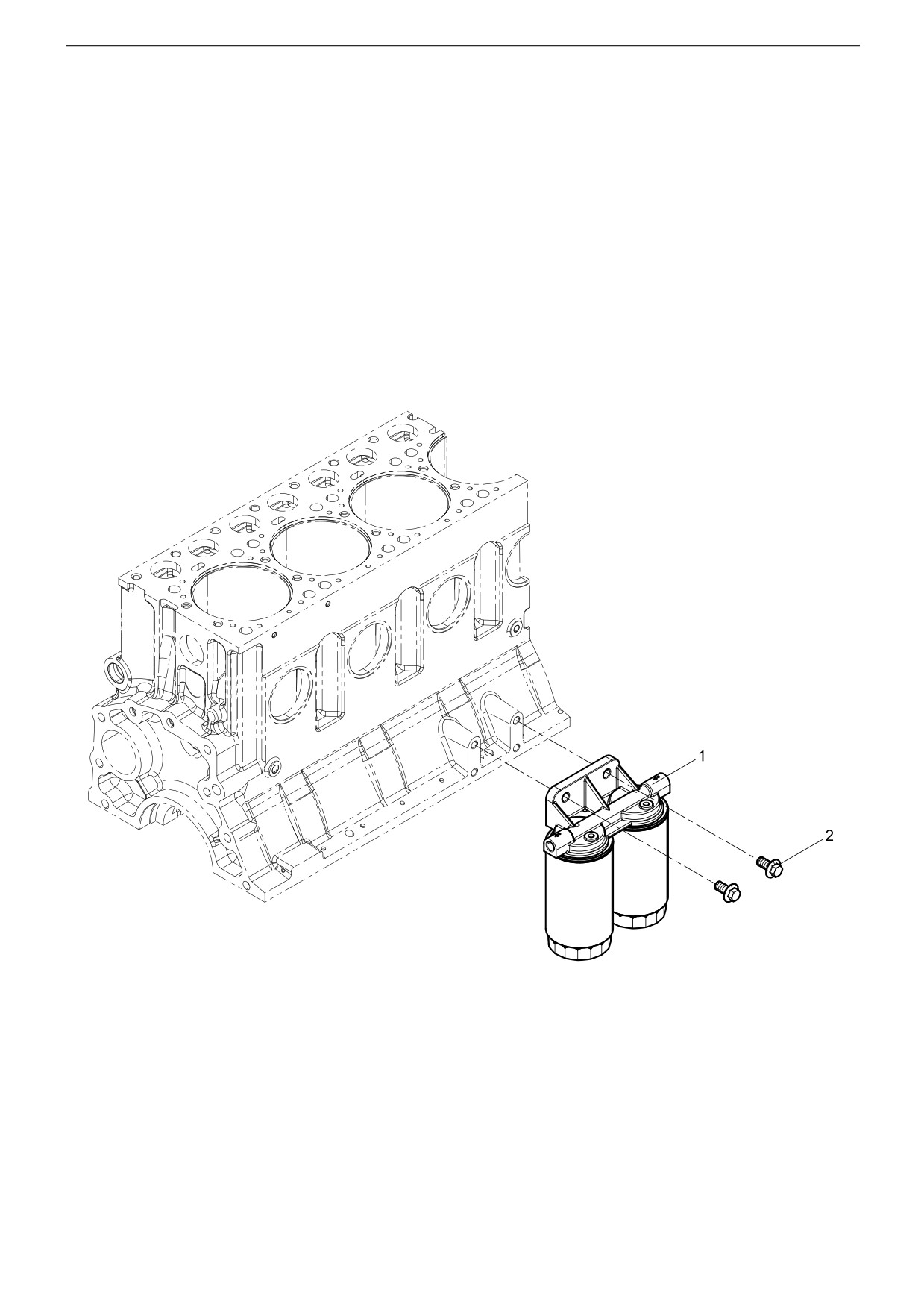

燃油滤清器结合组(Fuel Filter Group)
·
85·
燃油滤清器结合组(Fuel Filter Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082647
1
燃油滤清器
Fuel filter
2
90011420006
2
六角头螺栓
Hexagon bolt
·
86·

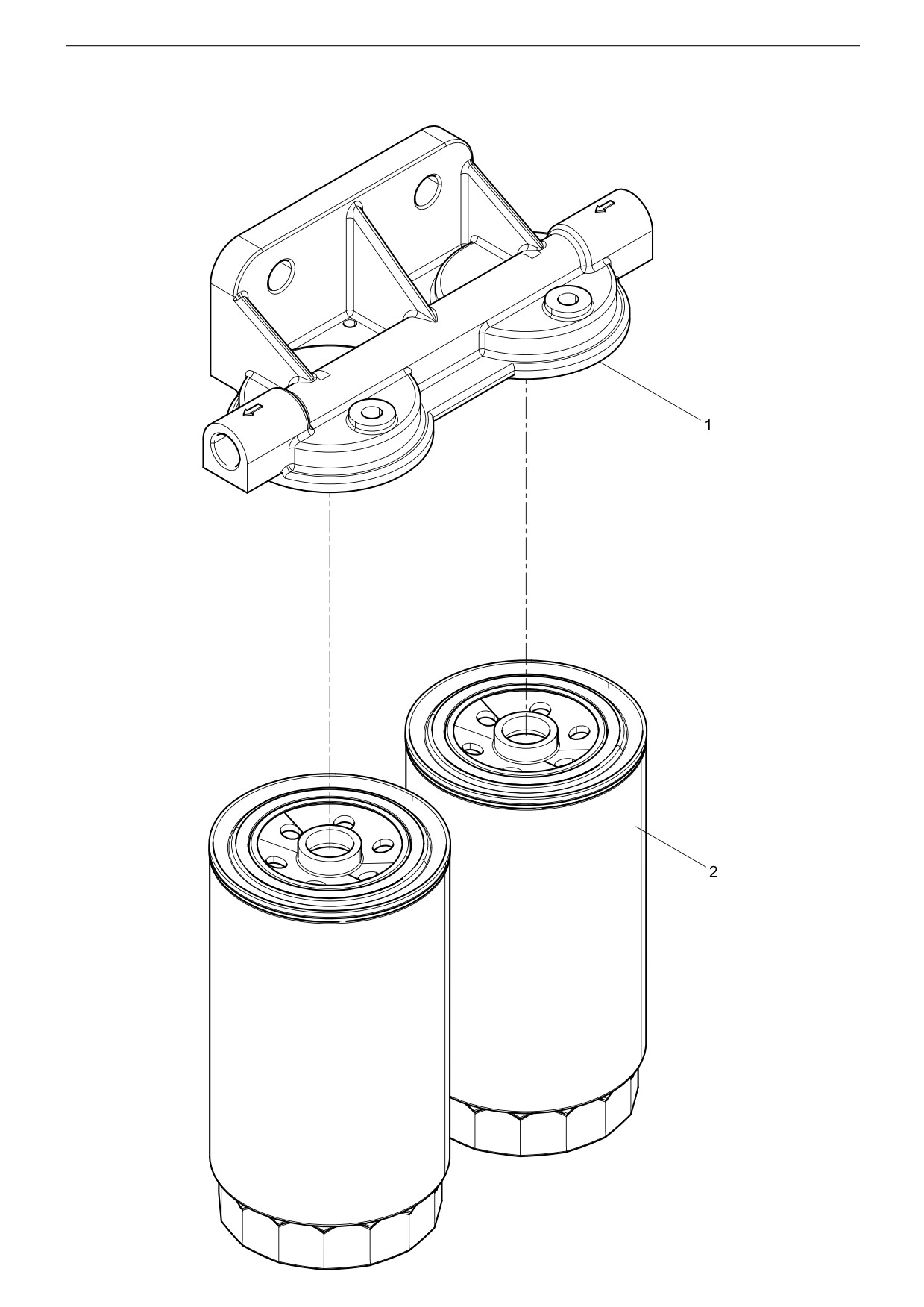

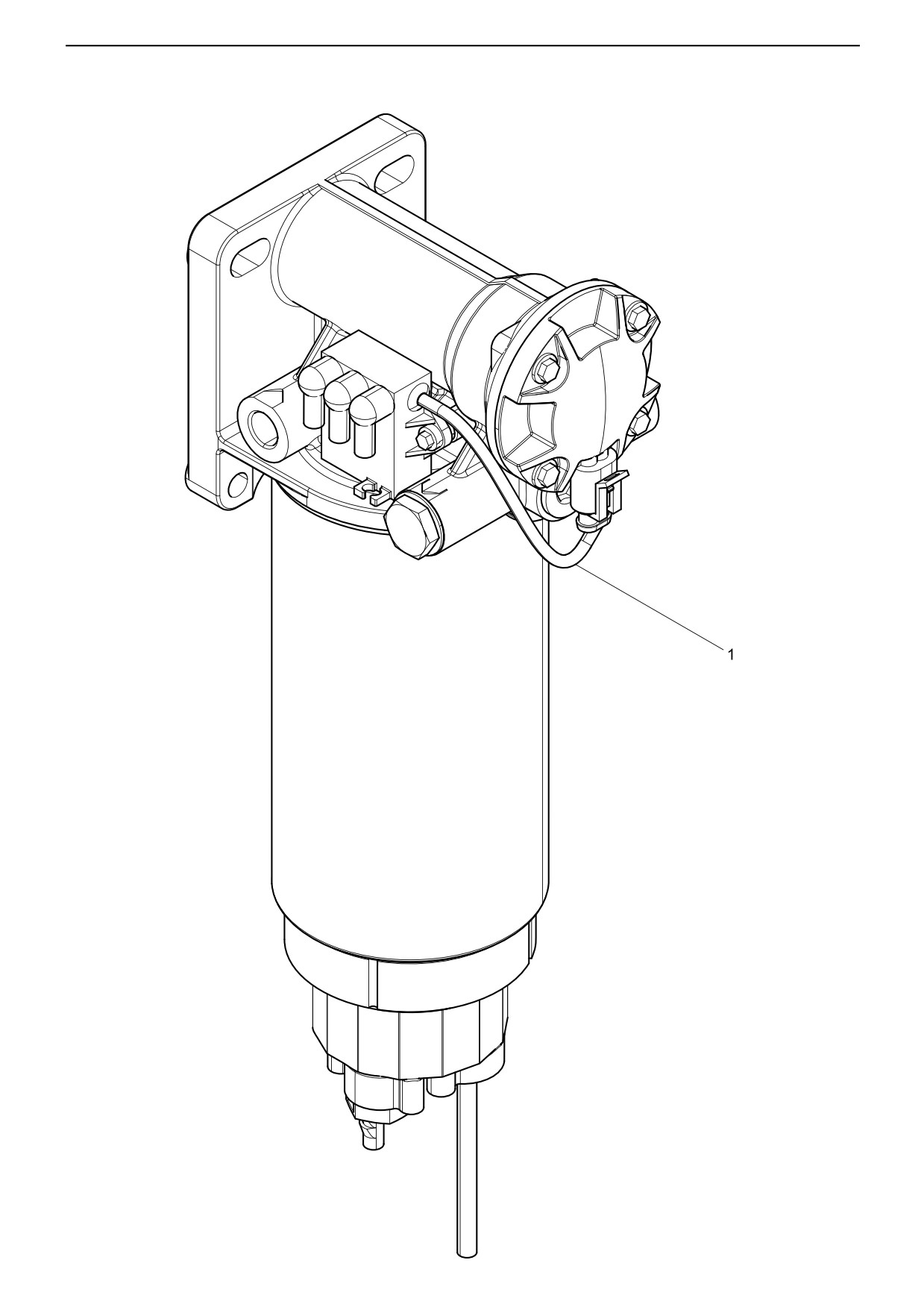

燃油滤清器(Fuel filter)
·
87·
燃油滤清器(Fuel filter)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082813
1
燃油滤清器座
Fuel Filter Seat
2
612600081334
2
燃油滤清器滤芯
Element of fuel filter
·
88·

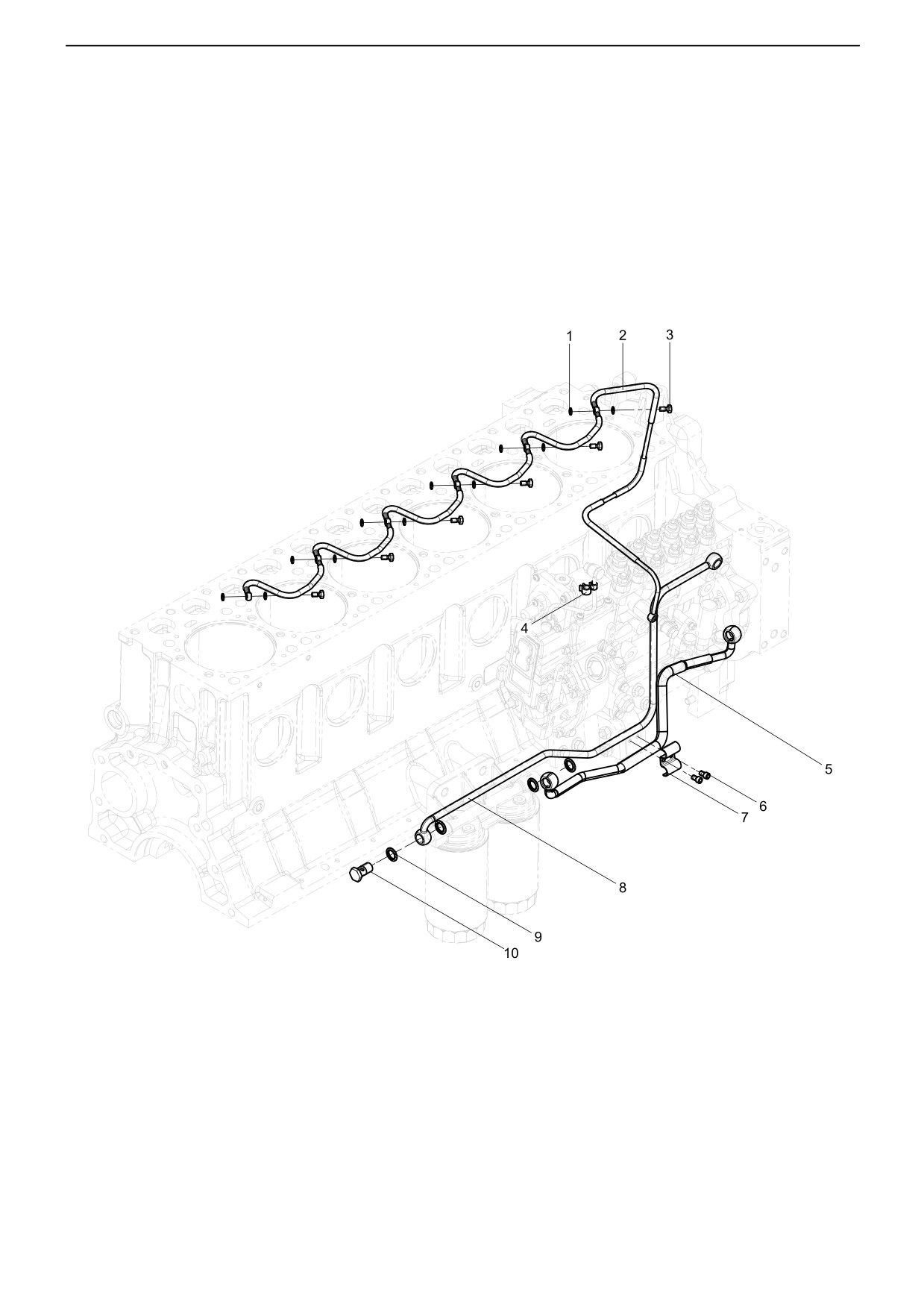

低压油管结合组(Low Pressure Oil pipe Group)
·
89·
低压油管结合组(Low Pressure Oil pipe Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600080688
12
复合密封垫圈
Seal washer
2
612600081329
1
喷油器回油管总成
Oil return pipe assembly of injector
3
61500080090
6
空心螺栓
Hollow bolt
4
612600082709
1
管夹
Clip
5
612600083034
1
燃油管总成
Fuel pipe assembly
6
90013050050
2
内六角圆柱头螺钉
Inner hexagon screw
7
612600082653
1
燃油管支架
Fuel pipe bracket
Fuel Pipe Assembly of Fuel Fine
8
612600082651
1
精滤器-喷油泵燃油管总成
Filter-Fuel Injection Pump
9
612600080200
4
密封垫圈
Seal washer
10
90003962621
1
空心螺栓
Hollow bolt
·
90·

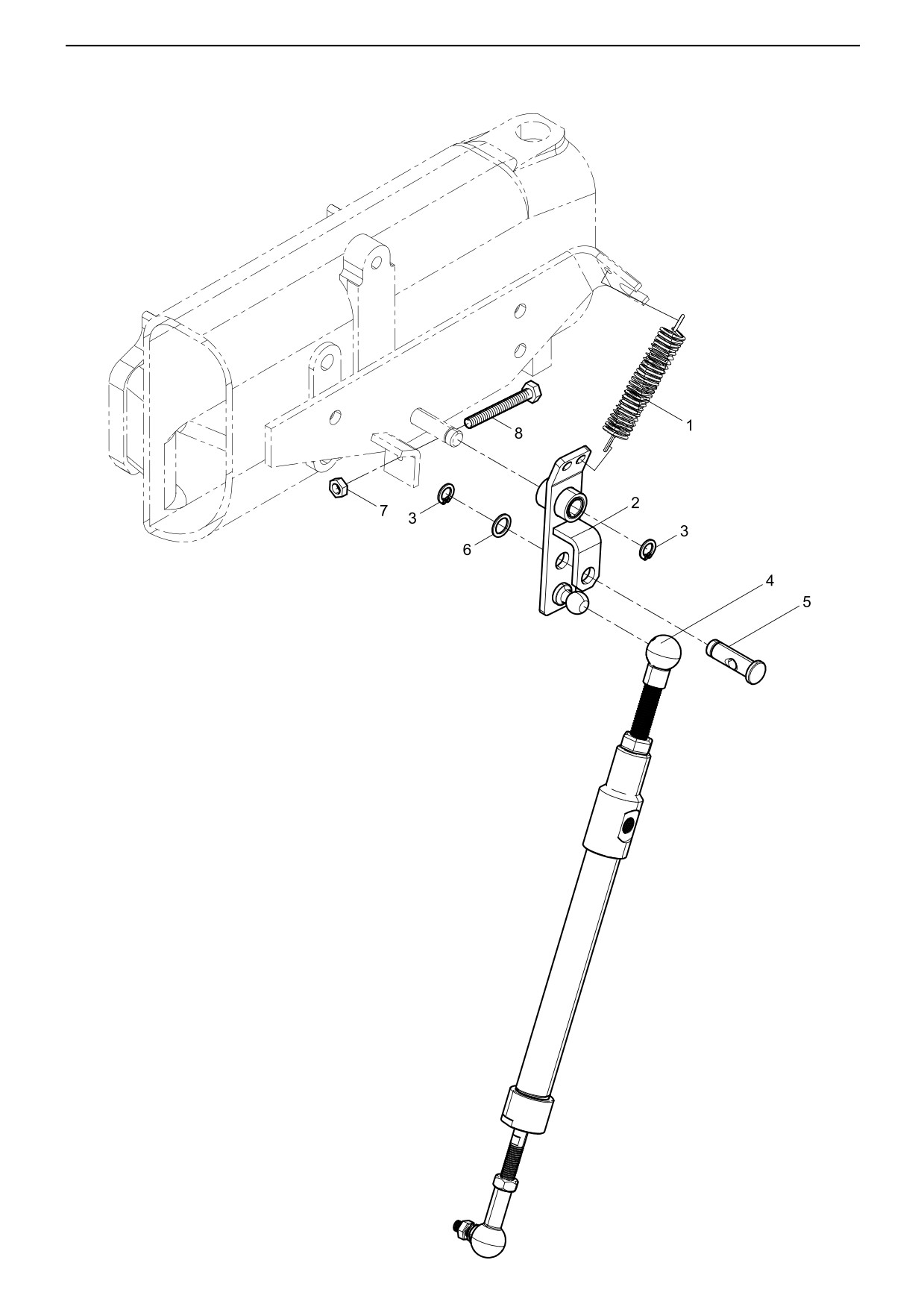

停车装置结合组(Shut-down Device Group)
·
91·
停车装置结合组(Shut-down Device Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
99100570065
1
拉力弹簧
Level spring
2
612600082367
1
杠杆总成
Level assembly
3
90003936415
2
弹簧挡圈
Spring ring
4
612600081311
1
废气制动停油缸
Butterfly valve (exhuast valve brake)
5
99012570084
1
销轴
Pin
6
90003930271
1
平垫圈
Flat washer
7
612600080179
1
铅封用螺母
Nut
8
612600080178
1
限位螺钉
Spacing screw
·
92·

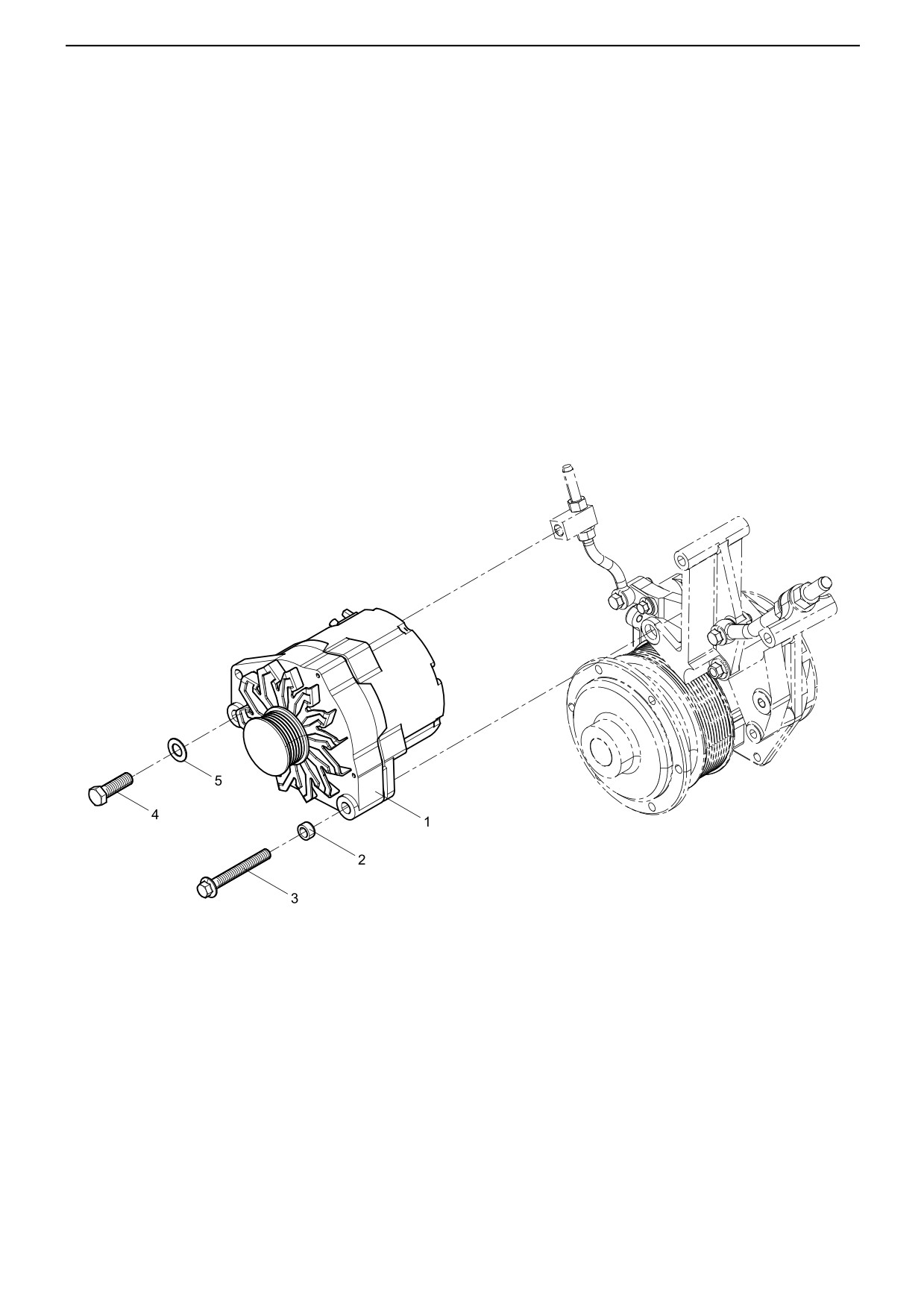

发电机结合组(Generator Group)
·
93·
发电机结合组(Generator Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600090248
1
发电机
Generator
2
612600090292
1
压紧块
Clamp block
3
90011430014
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
4
615P00090003
1
六角头螺栓
Hexagon bolt
5
90003932016
1
波形弹性垫圈
Wave spiral washer
·
94·

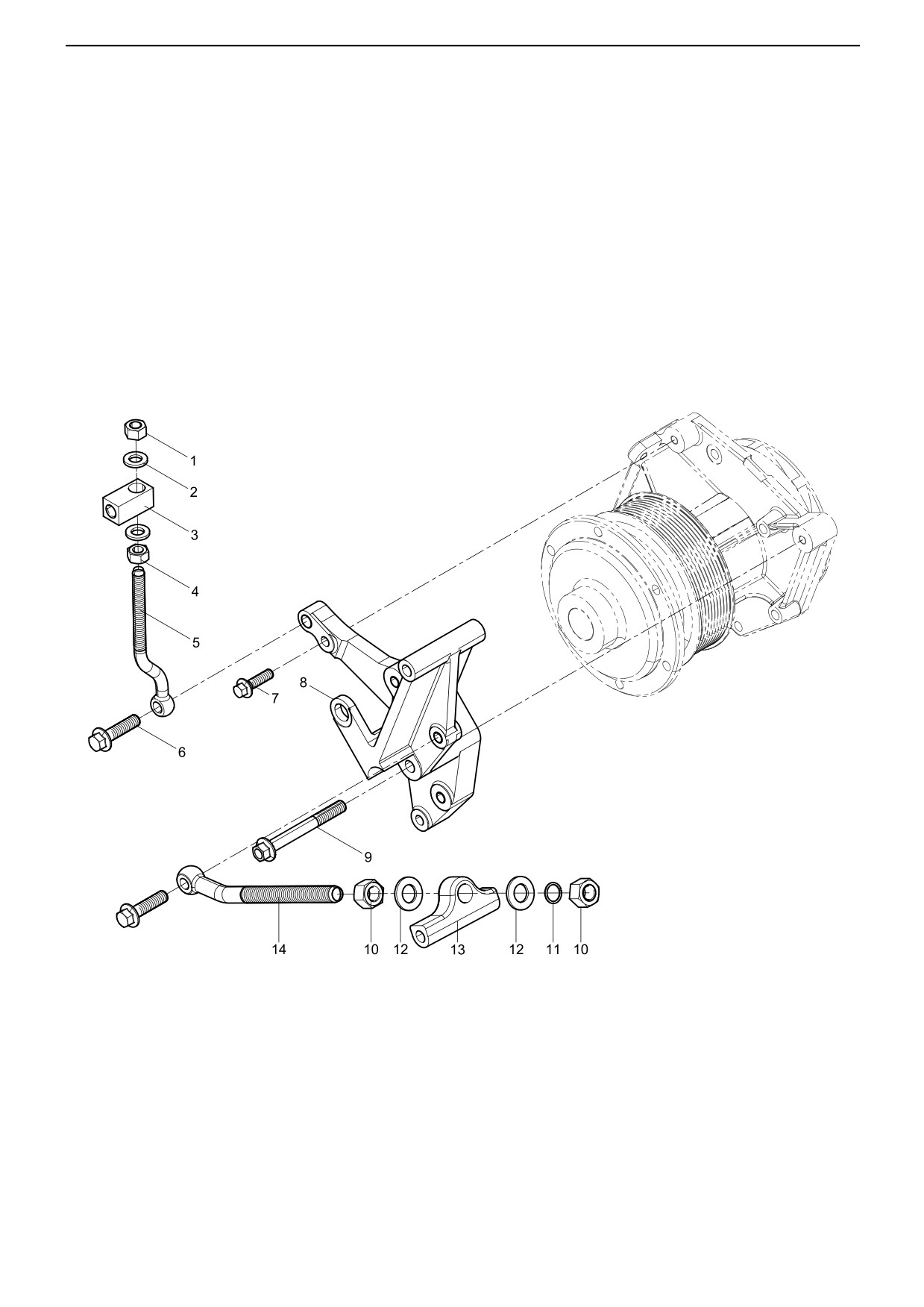

发电机支架结合组(Generator Bracket Group)
·
95·
发电机支架结合组(Generator Bracket Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
Prevailing Torque Type All-metal
1
90003888452
1
2型全金属六角锁紧螺母
Hexagon Nut,
2
90003935125
2
平垫圈
Flat washer
3
612600090094
1
拉紧块
Tightening block
4
90003871305
1
1型六角螺母
Hexagon nut (I)
5
612600090937
1
拉紧螺栓
Tightening bolt
6
90011430042
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
7
90011430018
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
8
612600061007
1
托架
Bracket
9
612600061712
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
10
90012630006
2
1型六角螺母
Hexagon nut (I)
Single Coil Spring Lock Washer,
11
90014010003
1
标准型弹簧垫圈
Normal Type
12
90003935015
2
平垫圈
Flat washer
13
612600061323
1
间隔块
Spacer block
14
612600061008
1
拉紧螺栓
Tightening bolt
·
96·

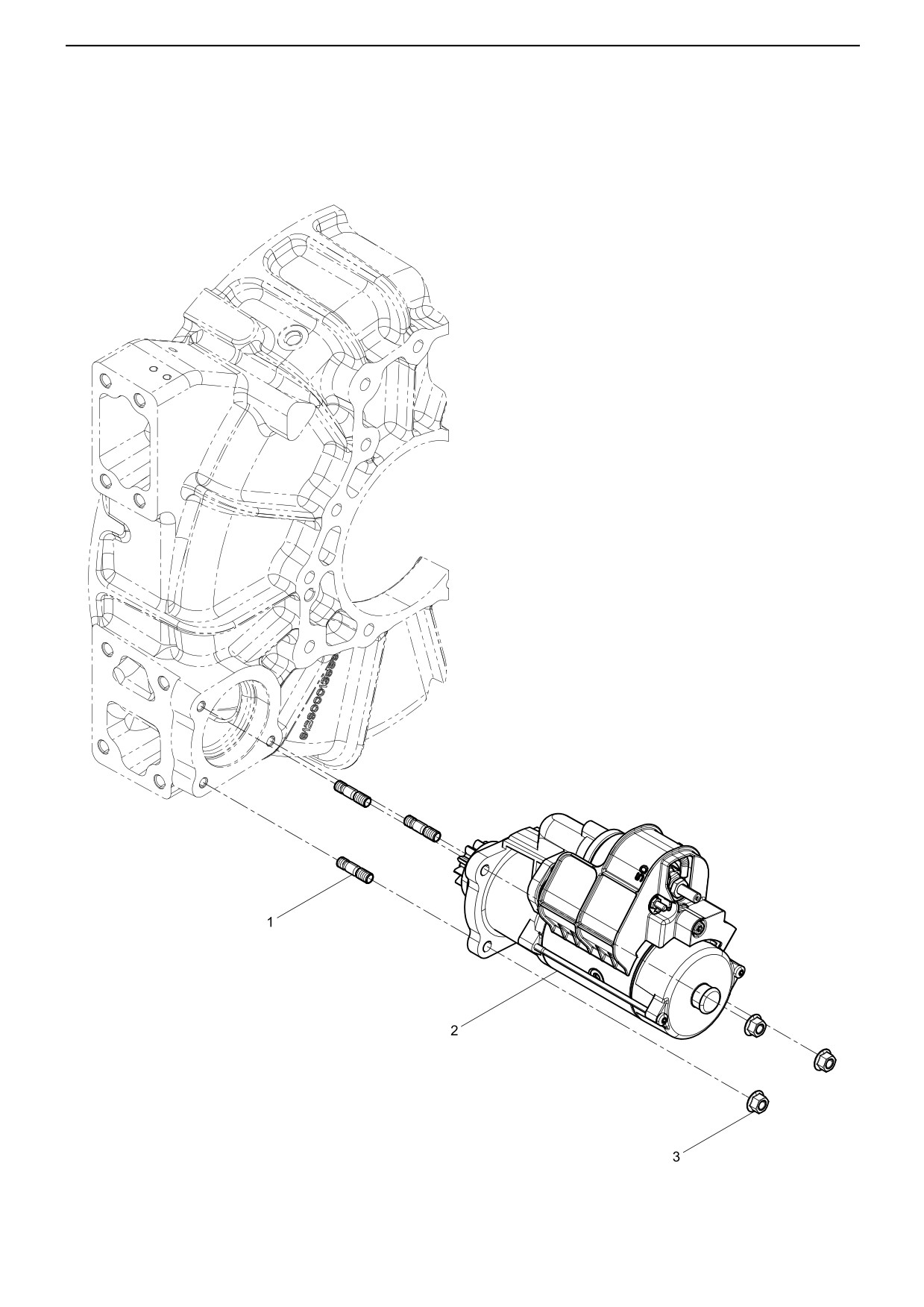

起动机结合组(Starter Motor Group)
·
97·
起动机结合组(Starter Motor Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003813527
3
双头螺柱
Stud
2
612600090561
1
起动机
Starter
3
612600013602
3
六角法兰面螺母
Hexagon Flange Nut
·
98·

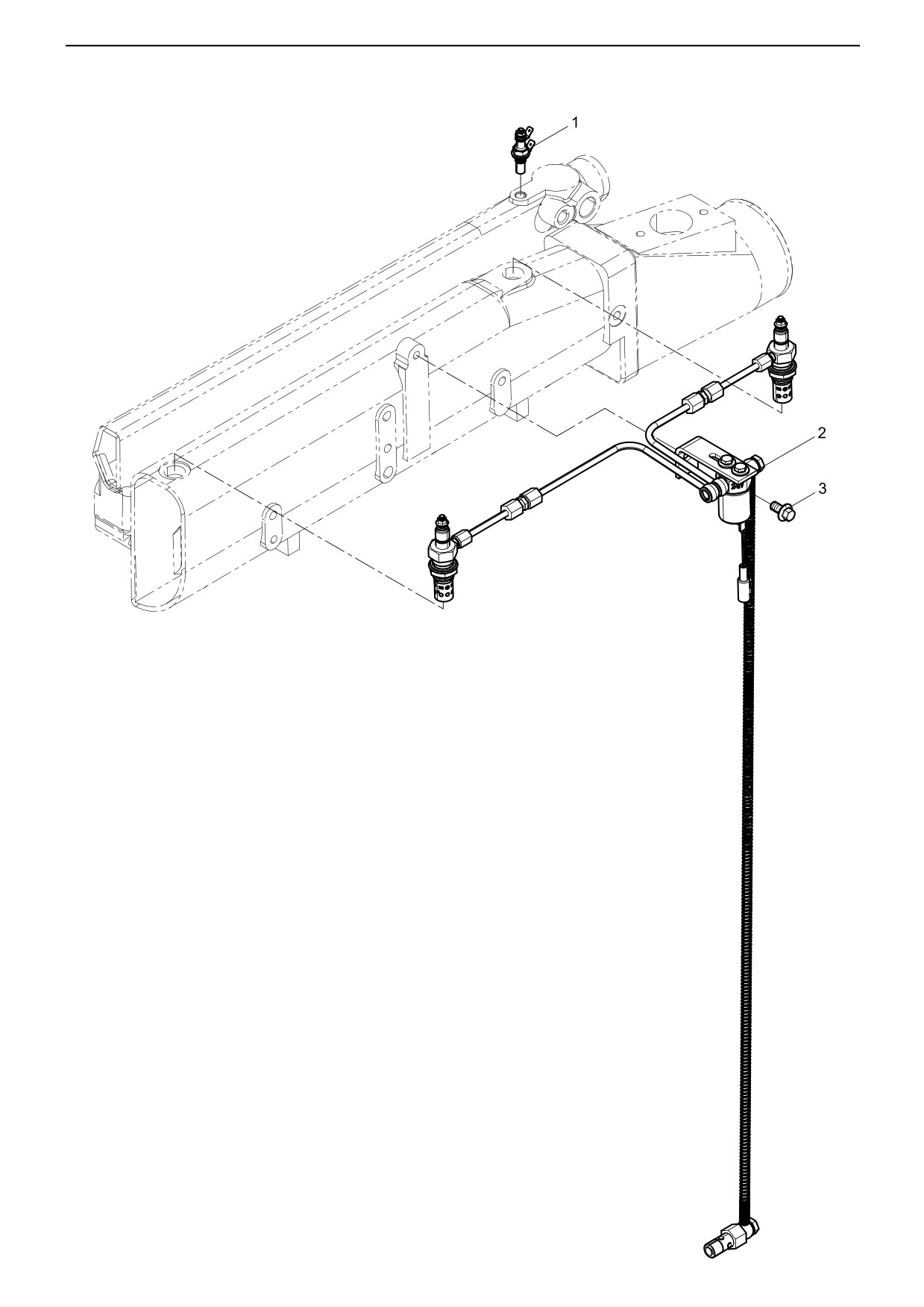

火焰预热结合组(Flame Preheater Group)
·
99·
火焰预热结合组(Flame Preheater Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
AZ1500090132
1
温度传感器
Temperature sensor
2
612600090787
1
火焰预热装置
Flame preheated equipment
3
90011430040
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
·
100·

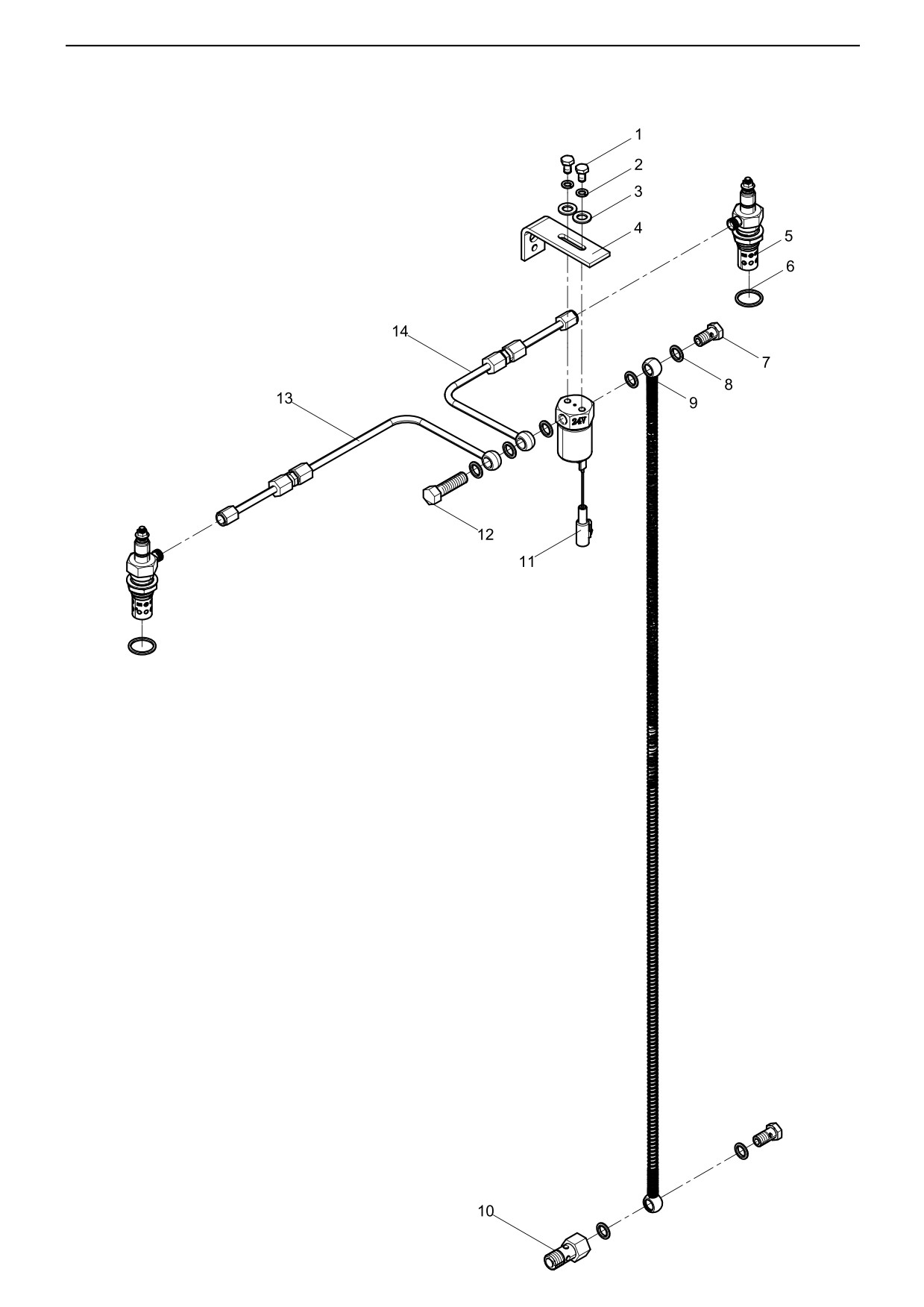

火焰预热装置(Flame preheated equipment)
·
101·
火焰预热装置(Flame preheated equipment)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003802307
2
六角头螺栓
Hexagon bolt
Single Coil Spring Lock Washer,
2
90003931082
2
轻型弹簧垫圈
Light Type
3
90003930261
2
平垫圈
Flat washer
4
99012360441
1
角形支架
Angle bracket
5
61200090162
2
火焰预热电热塞
Flame preheated plug
6
90003098029
2
密封垫圈
Seal washer
7
90003962607
2
空心螺栓
Hollow bolt
8
612600080246
7
密封垫圈
Seal washer
9
612600090788
1
燃油管
Fuel pipe
10
609E110070
1
联接螺栓
Connecting bolt
11
61200090163
1
电磁阀
Electromagnetic valve
12
81560080212
1
空心螺栓
Hollow bolt
13
612600090778
1
电热塞供油管组件
14
612600090740
1
电热塞供油管组件
·
102·

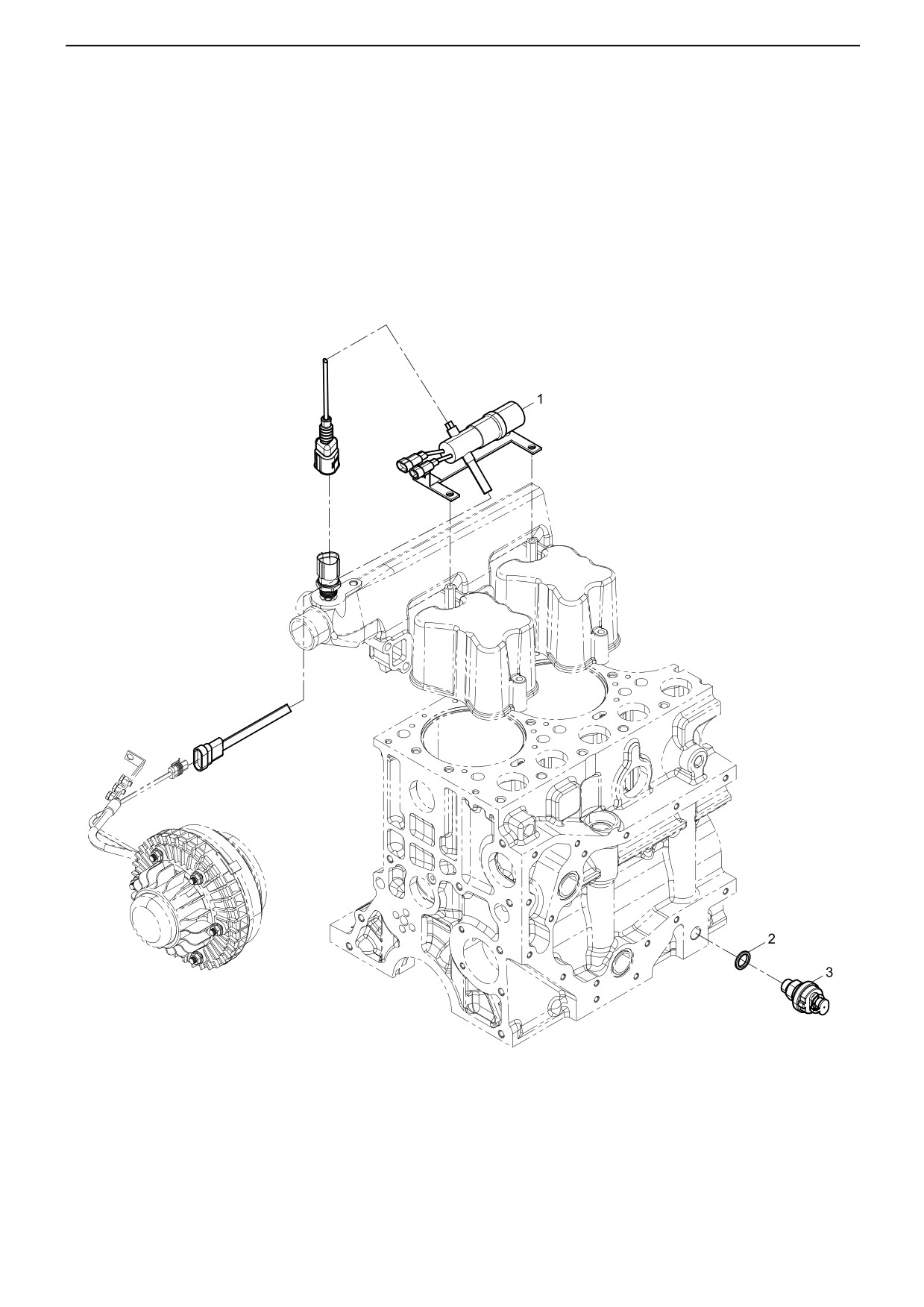

普通线束及传感器结合组(General-use Wire and Sensor Group)
·
103·
普通线束及传感器结合组(General-use Wire and Sensor Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600061659
1
风扇离合器线束
Fan Clutch Harness
2
612600080275
1
密封垫圈
Seal washer
3
612600090919
1
压力传感器
Pressure sensor
·
104·
进气管结合组(Intake Manifold Group)
·
105·
进气管结合组(Intake Manifold Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500110024
6
进气管垫片
Air inlet pipe gasket
2
612600110810
1
进气管总成
Air inlet pipe assembly
3
90003098010
1
密封垫圈
Seal washer
4
90003962014
1
六角螺塞
Hexagon plug
5
612600110771
2
垫块
Spacer plate
6
612600111464
1
悬臂总成
Arm assembly
7
612600114470
2
六角法兰面螺栓
Hexagon Flange Bolt
8
612600114467
4
六角法兰面螺栓
Hexagon Flange Bolt
9
612600114858
6
六角法兰面螺栓
Hexagon Flange Bolt
10
90011410011
2
六角法兰面螺栓
Hexagon Flange Bolt
·
106·

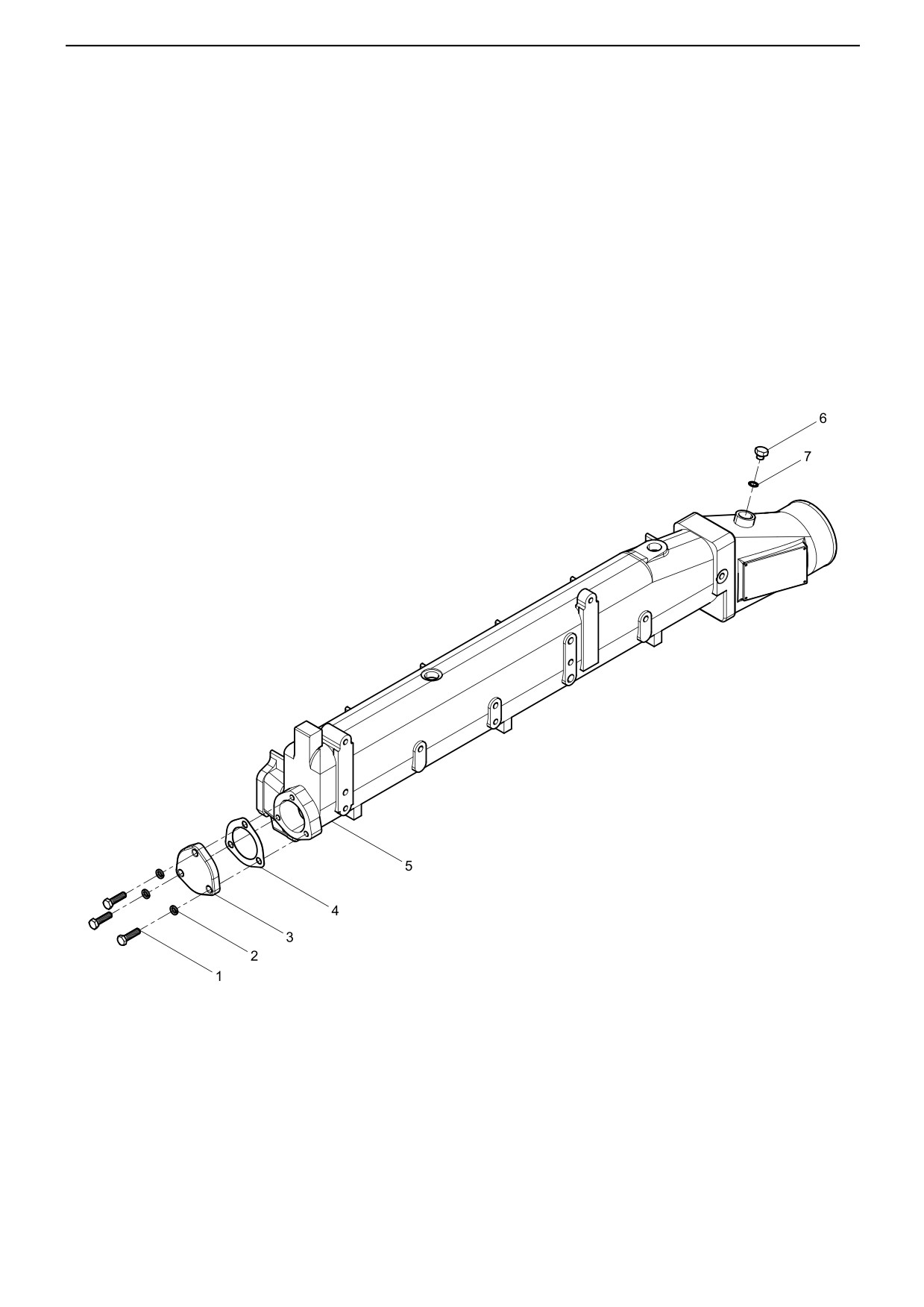

进气管总成(Air inlet pipe assembly)
·
107·
进气管总成(Air inlet pipe assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003802432
3
六角头螺栓
Hexagon bolt
2
90003931102
3
弹簧垫圈
Spring washer
3
612600110455
1
盖板
Cover shield
4
612600110456
1
垫片
Gasket
5
612600110687
1
进气管
Intake manifold
6
90017020001
1
六角头螺塞
Hexagon plug
7
90003098010
1
密封垫圈
Seal washer
·
108·

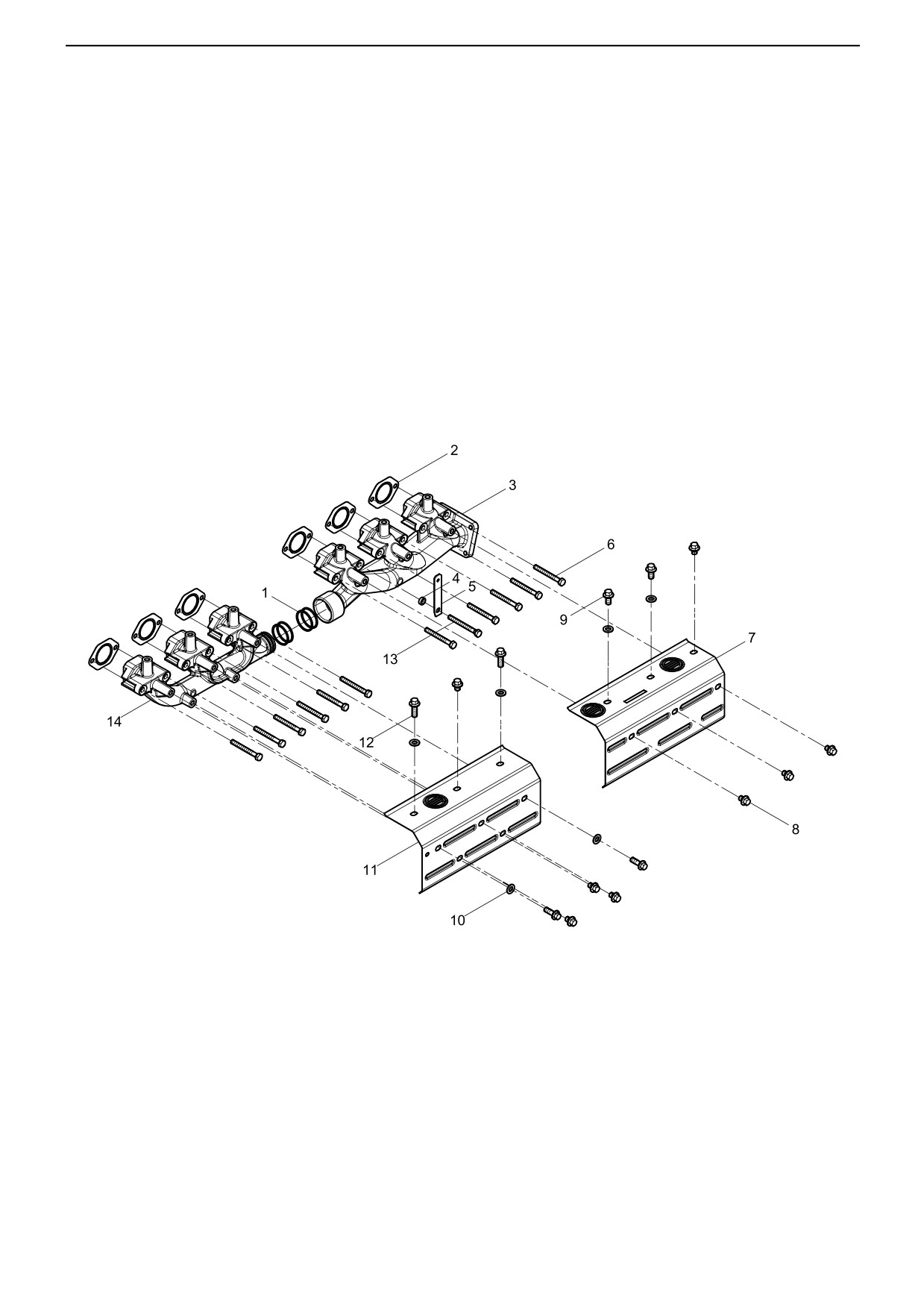

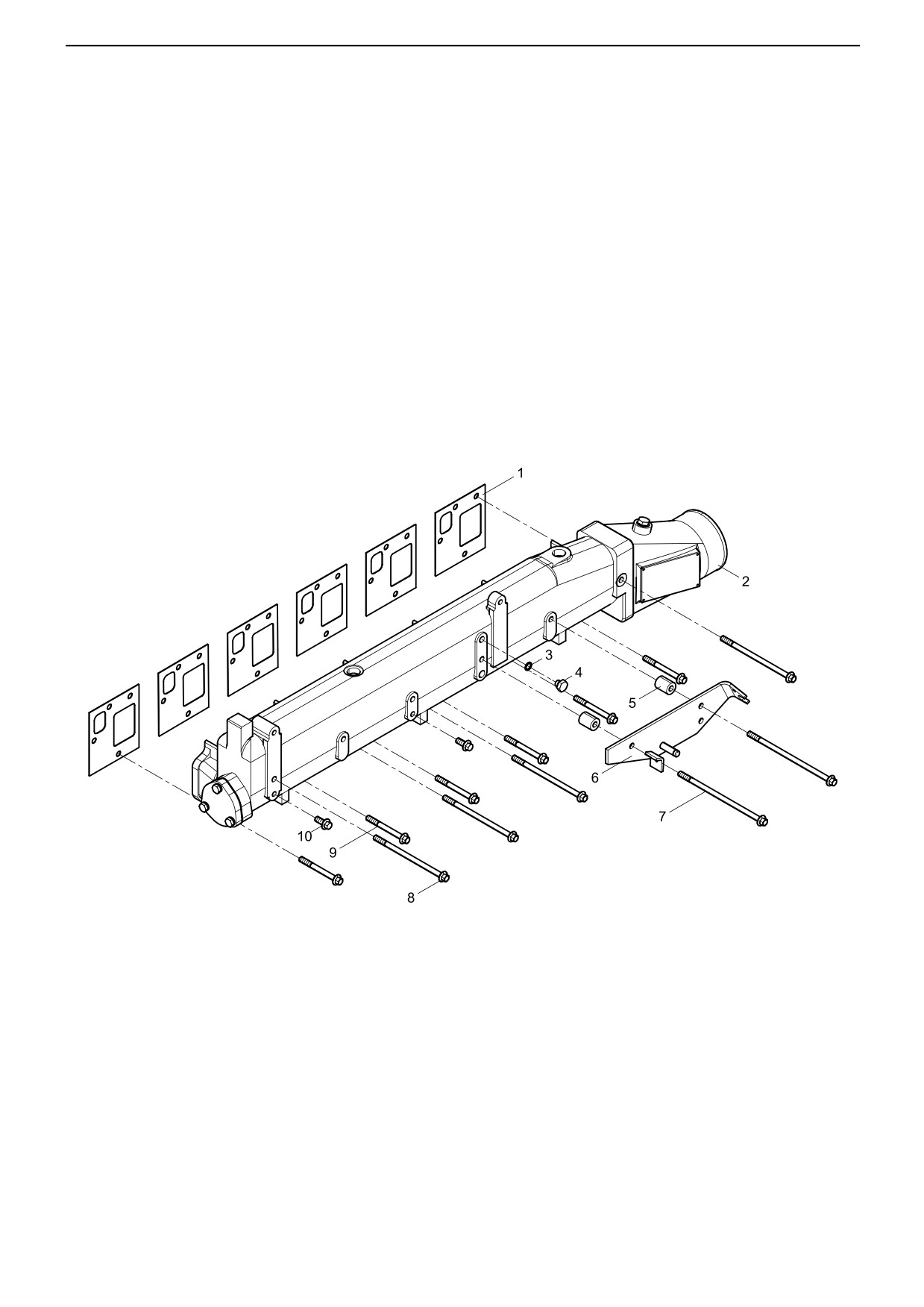

排气管结合组(Exhaust Manifold Group)
·
109·
排气管结合组(Exhaust Manifold Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61260110162
4
排气管密封环
Seal washer of exhaust pipe
2
61560110242
6
排气管垫片
Exhaust pipe gasket
3
612600115151
1
后排气歧管
Rear exhaust manifold
4
609090003
1
隔圈
Spacer ring
5
612600110871
1
支架
Bracket
6
61560110104
11
排气管紧固螺拴
Tightening bolt of exhaust pipe
7
612600113841
1
排气管隔热罩
Heat insulating cover of exhaust pipe
8
612600115839
8
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
9
612600115145
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
10
612600111852
6
垫圈
Washer
11
612600113842
1
排气管隔热罩
Heat insulating cover of exhaust pipe
12
612600115147
4
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
13
61560110105
1
排气管紧固螺栓
Tightening bolt of exhaust pipe
14
612600114609
1
前排气歧管
Front exhaust manifold
·
110·

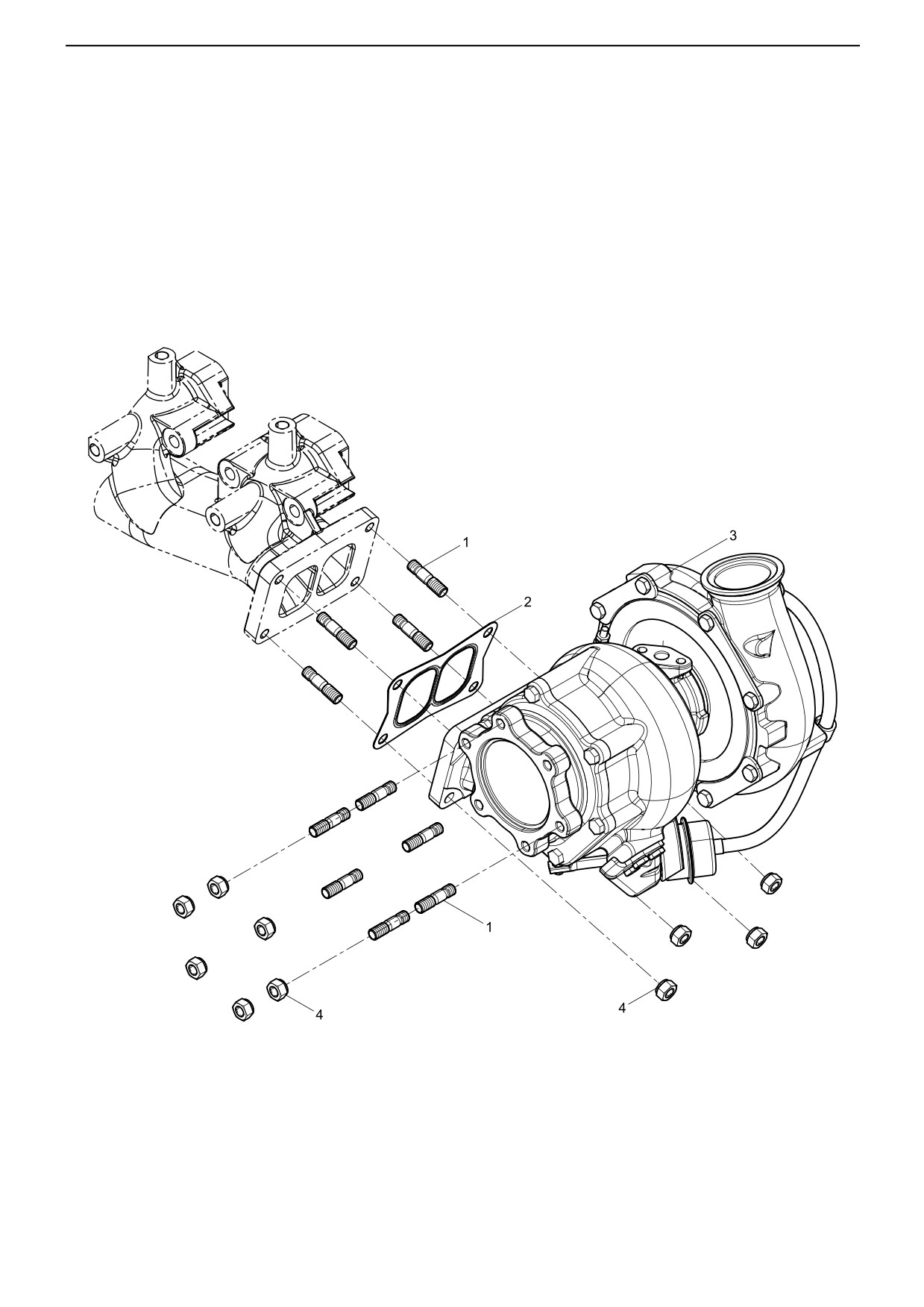

增压器结合组(Turbocharger assembly)
·
111·
增压器结合组(Turbocharger assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
81560110187
10
双头螺柱
Stud
2
61560110210
1
增压器密封垫
Seal washer for turbocharger
3
612601110988
1
增压器(HX50)
Turbocharger(HX50)
Prevailing Torque Type All-metal
4
90003888470
10
2型全金属六角锁紧螺母
Hexagon Nut,
·
112·

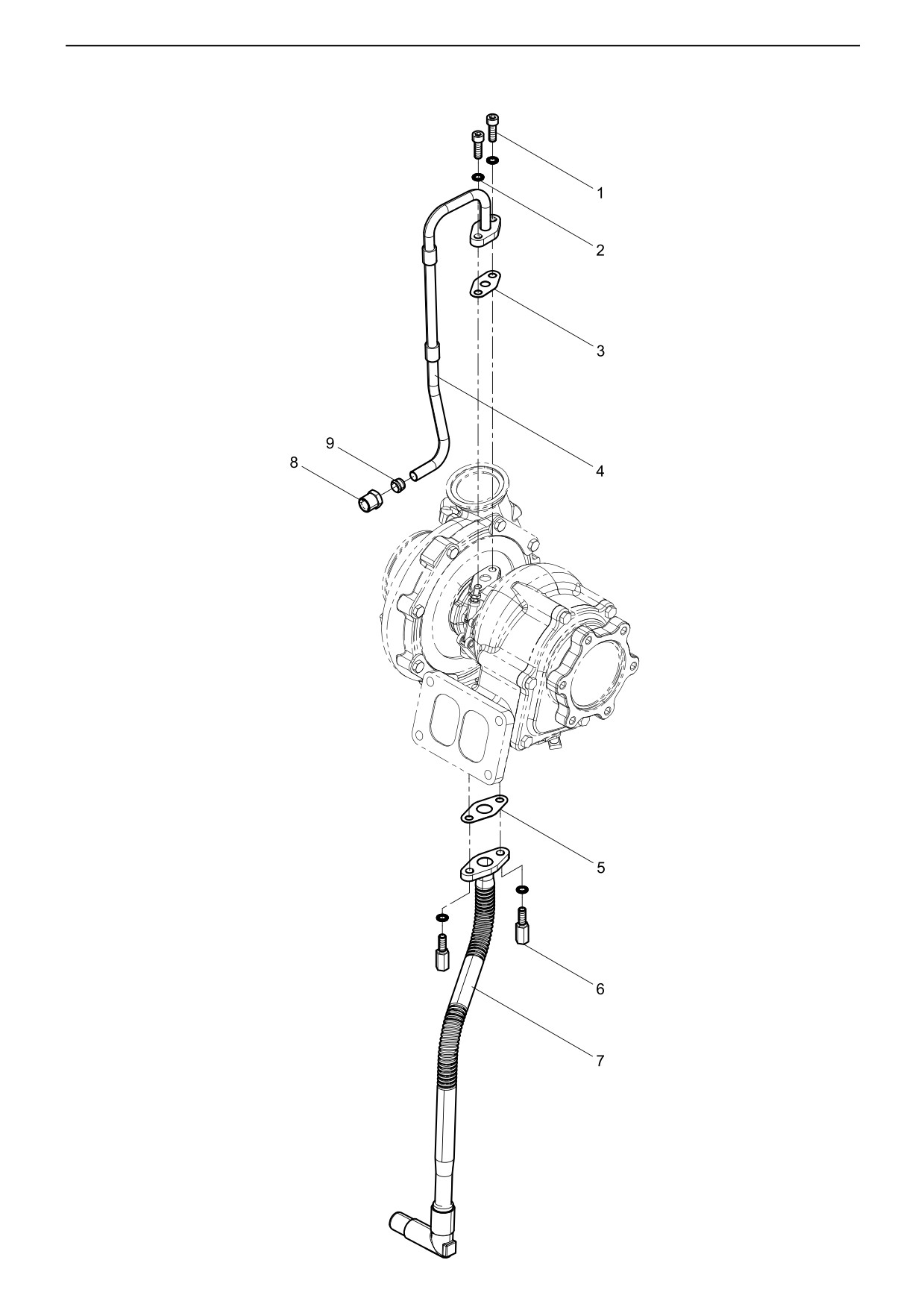

增压器润滑油管结合组(Turbocharger Oil pipe Group)
·
113·
增压器润滑油管结合组(Turbocharger Oil pipe Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003862428
2
内六角圆柱头螺钉
Inner hexagon screw
2
188250083
2
自锁垫圈
Washer
3
612600114275
1
进油管垫片
Fuel inlet pipe gasket
4
612600113779
1
增压器进油管组件
Oil inlet pipe assembly of turbocharger
5
61260110048
1
回油管法兰垫片
Fuel return pipe flange washer
6
61460070014
2
回油管螺栓
Bolt for oil return pipe
7
612600113673
1
增压器回油管组件
Oil return pipe assembly of turbocharger
8
90003559513
1
管接头螺母
Pipe coupling nut
9
90003559563
1
卡套
Cutting sleeve
·
114·

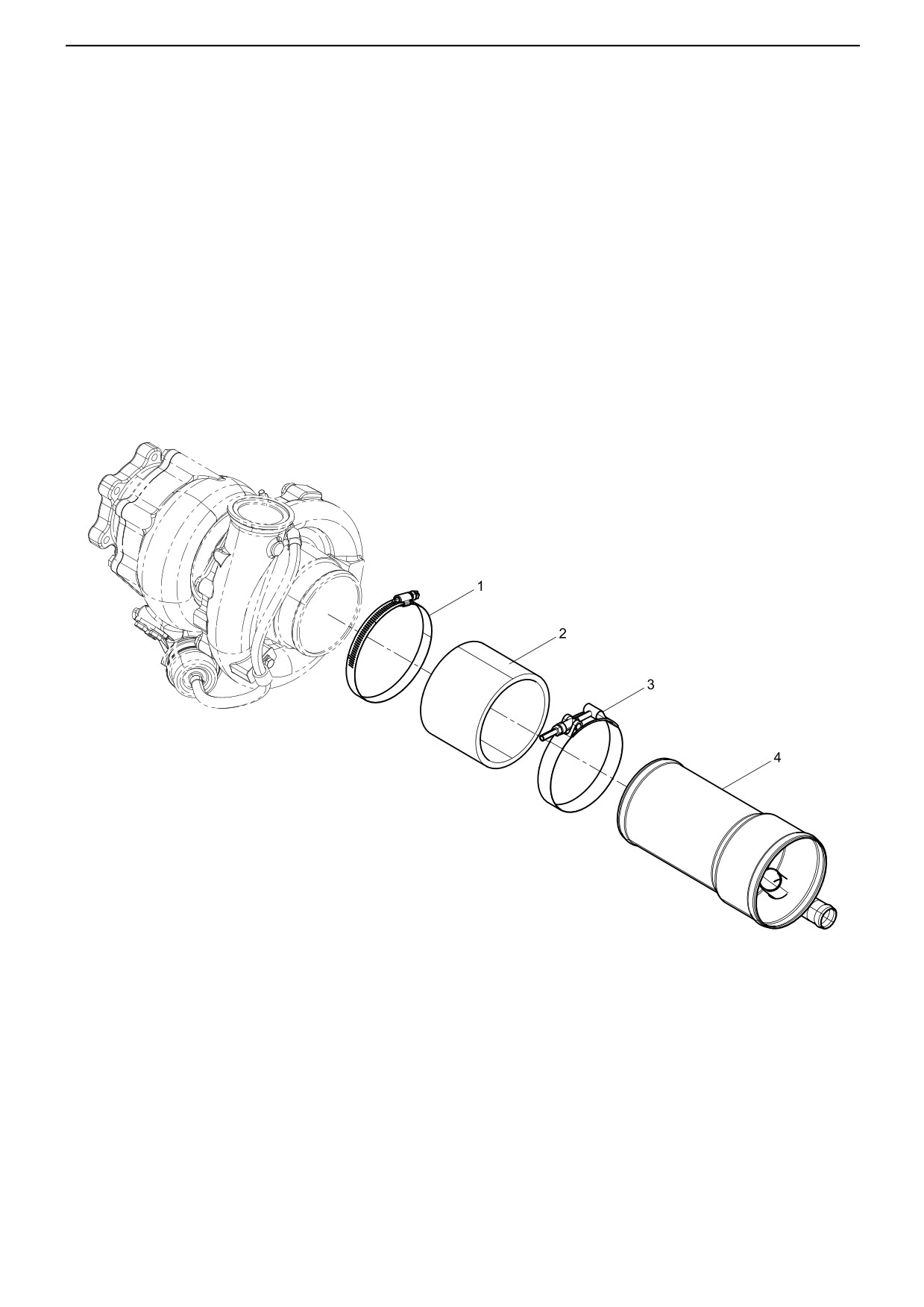

压气机管路结合组(Compressor Pipeline Group)
·
115·
压气机管路结合组(Compressor Pipeline Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003989315
1
软管卡箍
Hose clip
2
61560110117
1
气路连接胶管
Air Connecting Rubber Pipe
3
612600113794
1
卡箍
Clamp
4
612600112443
1
压气机进气管组件
Air intake pipe assembly
·
116·

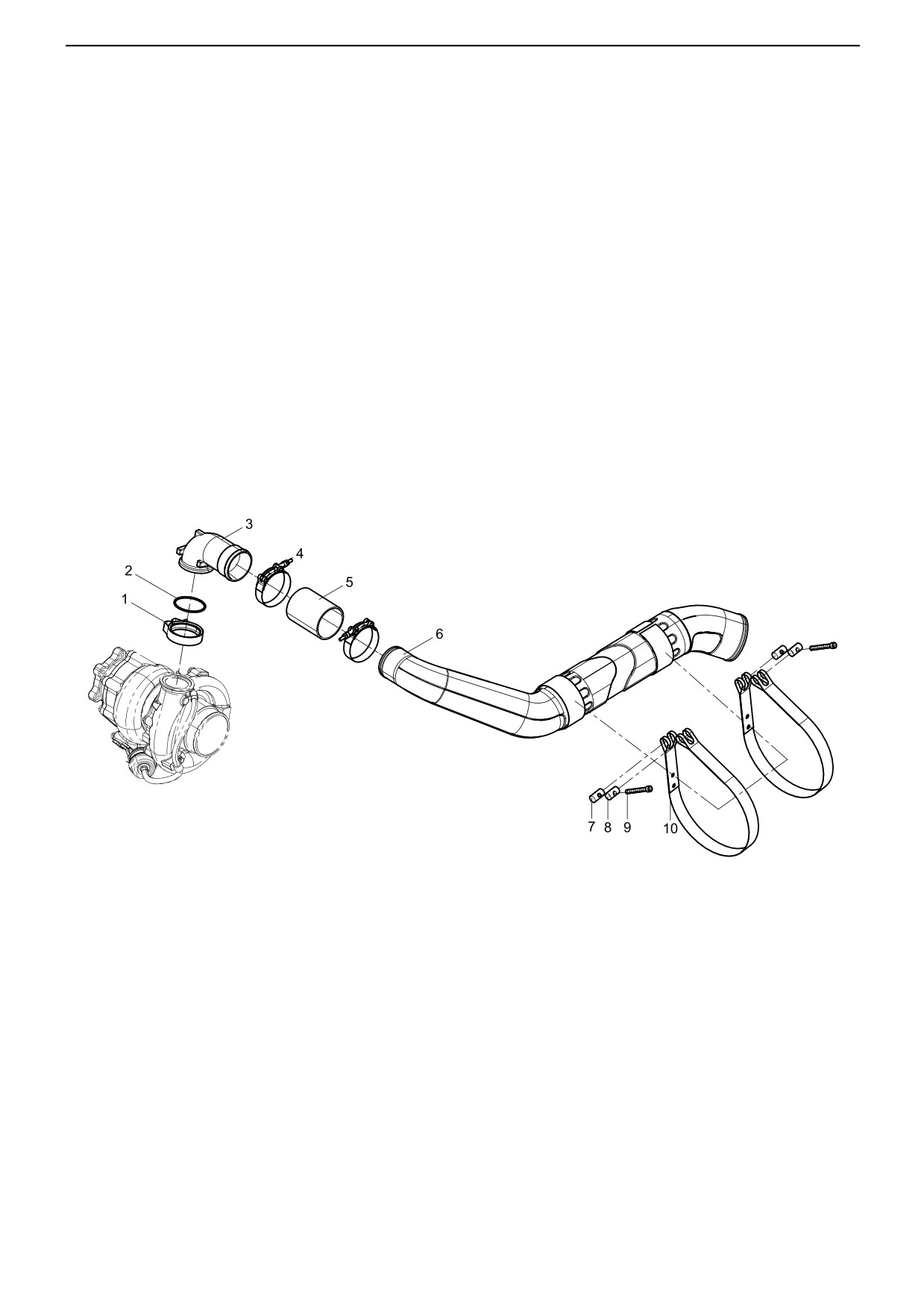

中冷器结合组(Intercooler assembly)
·
117·
中冷器结合组(Intercooler assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61560110226
1
卡箍
Clamp
2
190320035
1
密封圈
Seal washer
3
61560110165
1
连接弯管
Connecting elbow
4
612600114166
2
卡箍
Clamp
5
612600110824
1
气路连接胶管
Air Connecting Rubber Pipe
6
612600115099
1
中冷管组件
Intercool Pipe Set
7
1700550013
2
张紧销
Tension pin
8
209190017
2
拉紧销
Pin
9
90003862462
2
内六角圆柱头螺钉
Inner hexagon screw
10
61560110021
2
卡箍带
Clamp
·
118·

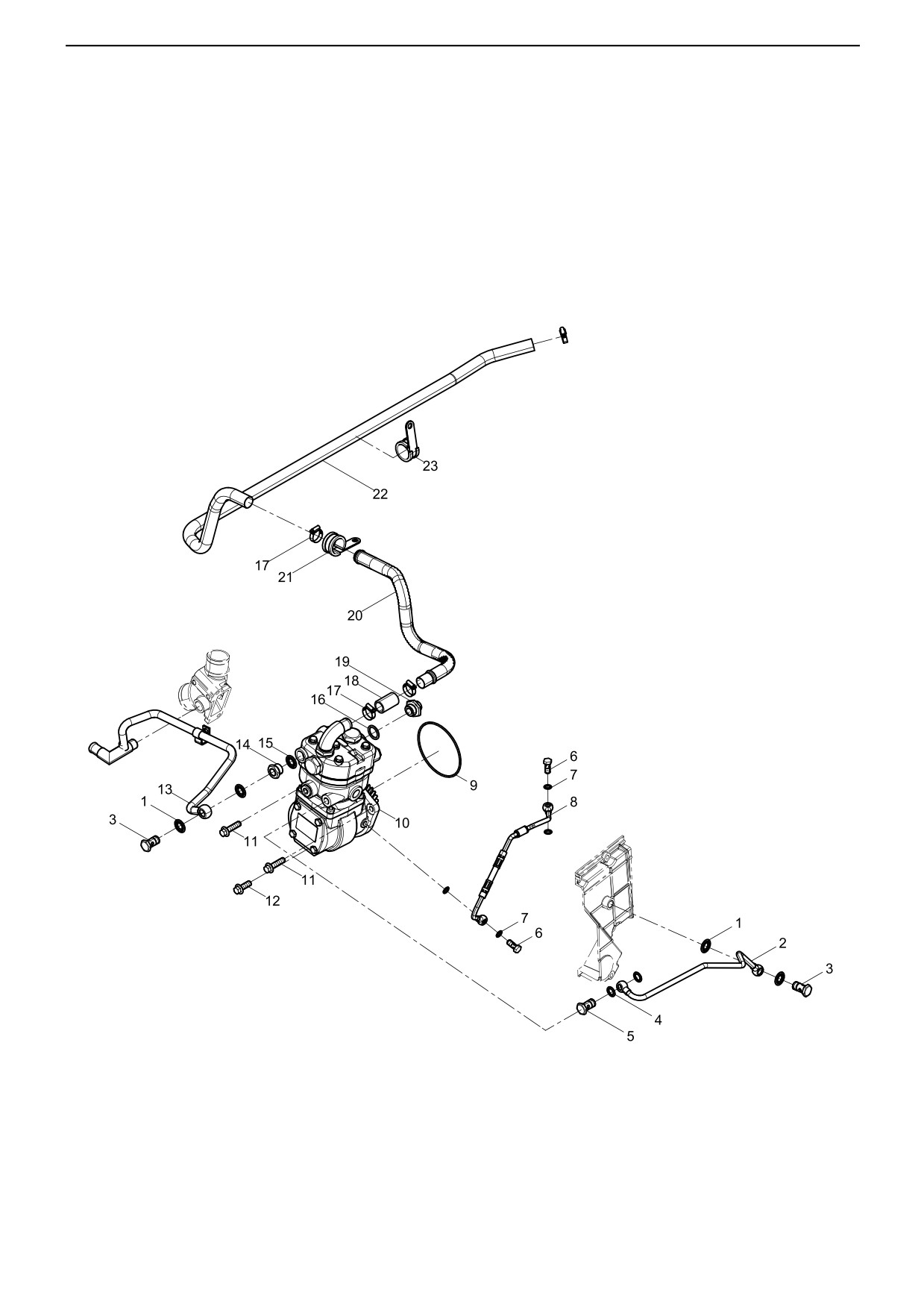

空压机结合组(Air Compressor Group)
·
119·
空压机结合组(Air Compressor Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
13023361
4
组合密封垫圈
Unit seal washer
2
612600130759
1
空压机进水管总成
Water inlet pipe assembly
3
90003962627
2
空心螺栓
Hollow bolt
4
612600080200
2
密封垫圈
Seal washer
5
90003962621
1
空心螺栓
Hollow bolt
6
612600130333
2
空心螺栓
Hollow bolt
7
612600080246
4
密封垫圈
Seal washer
8
612600130326
1
空压机润滑油管总成
Oil pipe of air compressor assembly
9
30800010003
1
密封圈
Seal washer
10
612600130777
1
空压机总成
Air compressor assembly
11
90011430032
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
12
90011430017S
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
Water return pipe assembly of air
13
612600130355
1
空压机回水管总成
compressor
14
99100360161
1
接头体
Adapter body
15
13023364
1
组合密封垫圈
Unit seal washer
16
612600130037
1
垫圈
Washer
17
90003989301
4
软管卡箍
Hose clip
18
612630060017
1
油路连接胶管
Oil Connecting Rubber Pipe
19
612600130270
1
排气接头
Exhaust pipe nipple
20
612600130668
1
空压机进气管
Air inlet pipe of air compressor
21
612600130724
1
管夹总成
Pipe Clamp Assembly
22
612600130685
1
胶管
Rubber pipe
23
612600112639
1
管夹总成
Pipe Clamp Assembly
·
120·

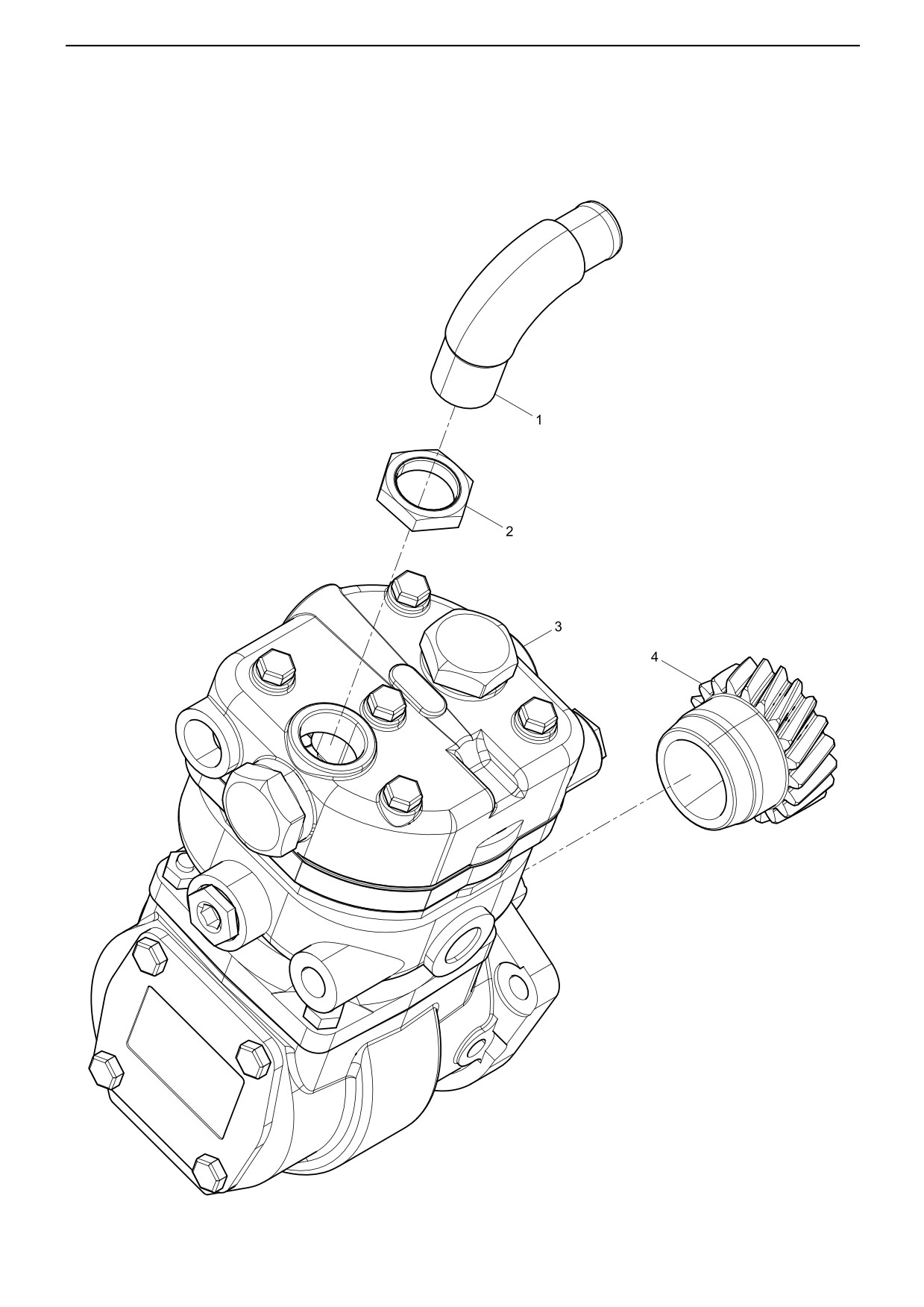

空压机总成(Air compressor assembly)
·
121·
空压机总成(Air compressor assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600130794
1
管接头
Adapter
2
612600130793
1
六角薄螺母
Hexagon nut
3
612600130776
1
空压机
Air compressor
4
612600130309
1
空气压缩机齿轮
Air compressor gear
·
122·

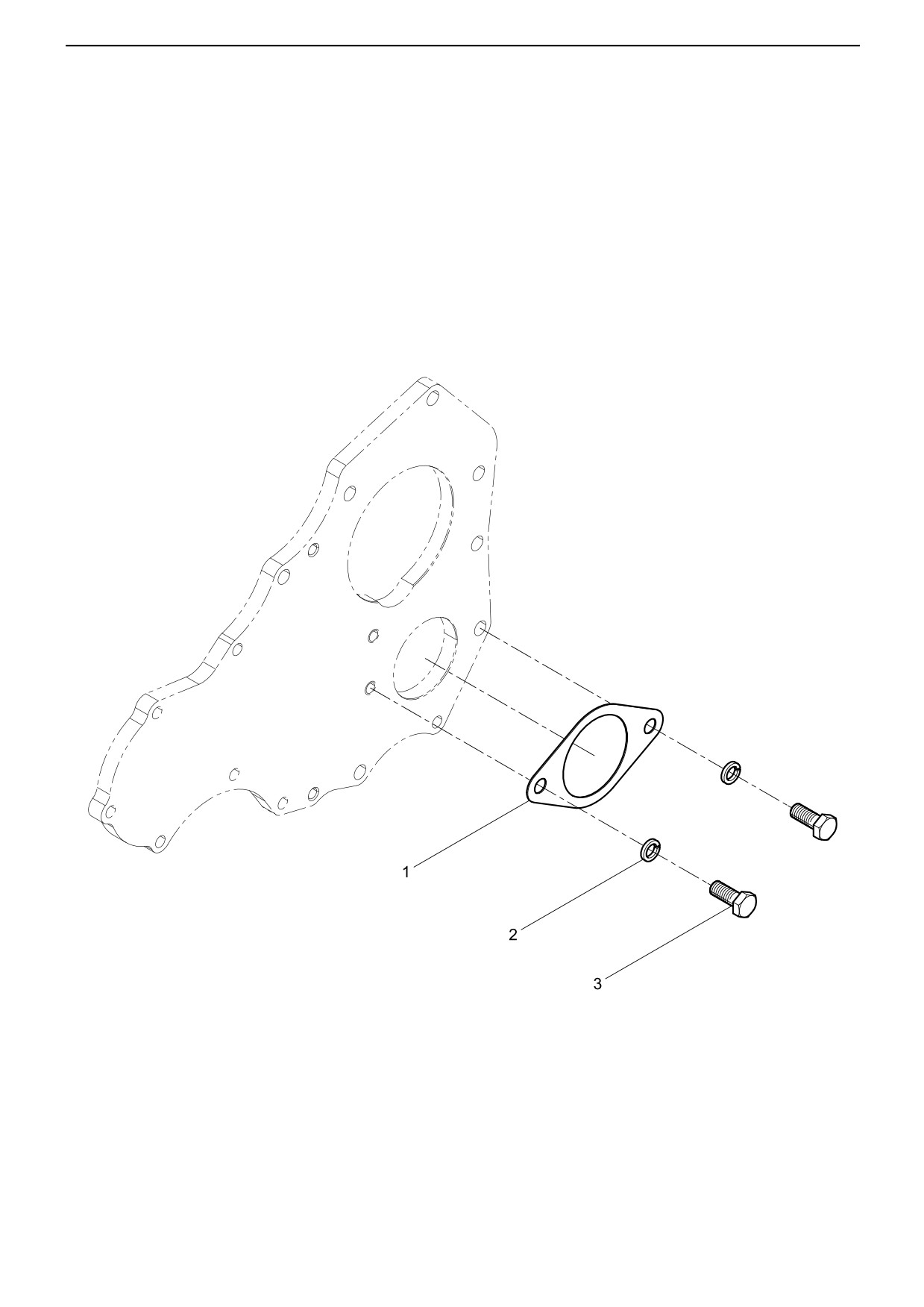

液压泵结合组(Hydraulic Pump Group)
·
123·
液压泵结合组(Hydraulic Pump Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61800130047
1
垫片
Gasket
2
90003931122
2
弹簧垫圈
Spring washer
3
90003802523
2
六角头螺栓
Hexagon bolt
·
124·

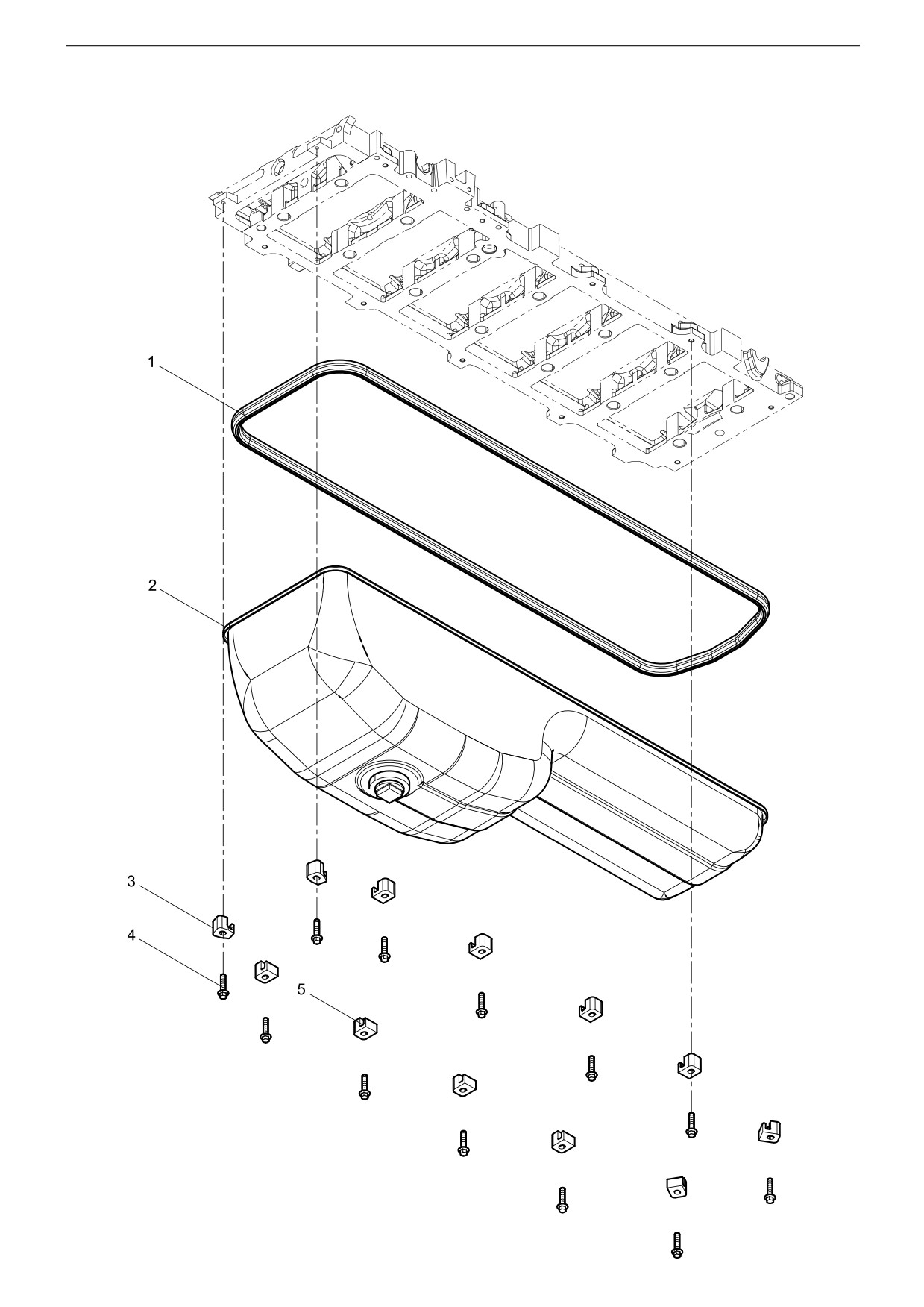

油底壳组()
·
125·
油底壳组()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614150004
1
密封垫
Seal washer
2
612600150382
1
油底壳组件
Oil pan assembly
3
612600150390
2
油底壳托块
Oil pan block
4
90011430019
12
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
614150046
10
油底壳托块
Oil pan block
·
126·

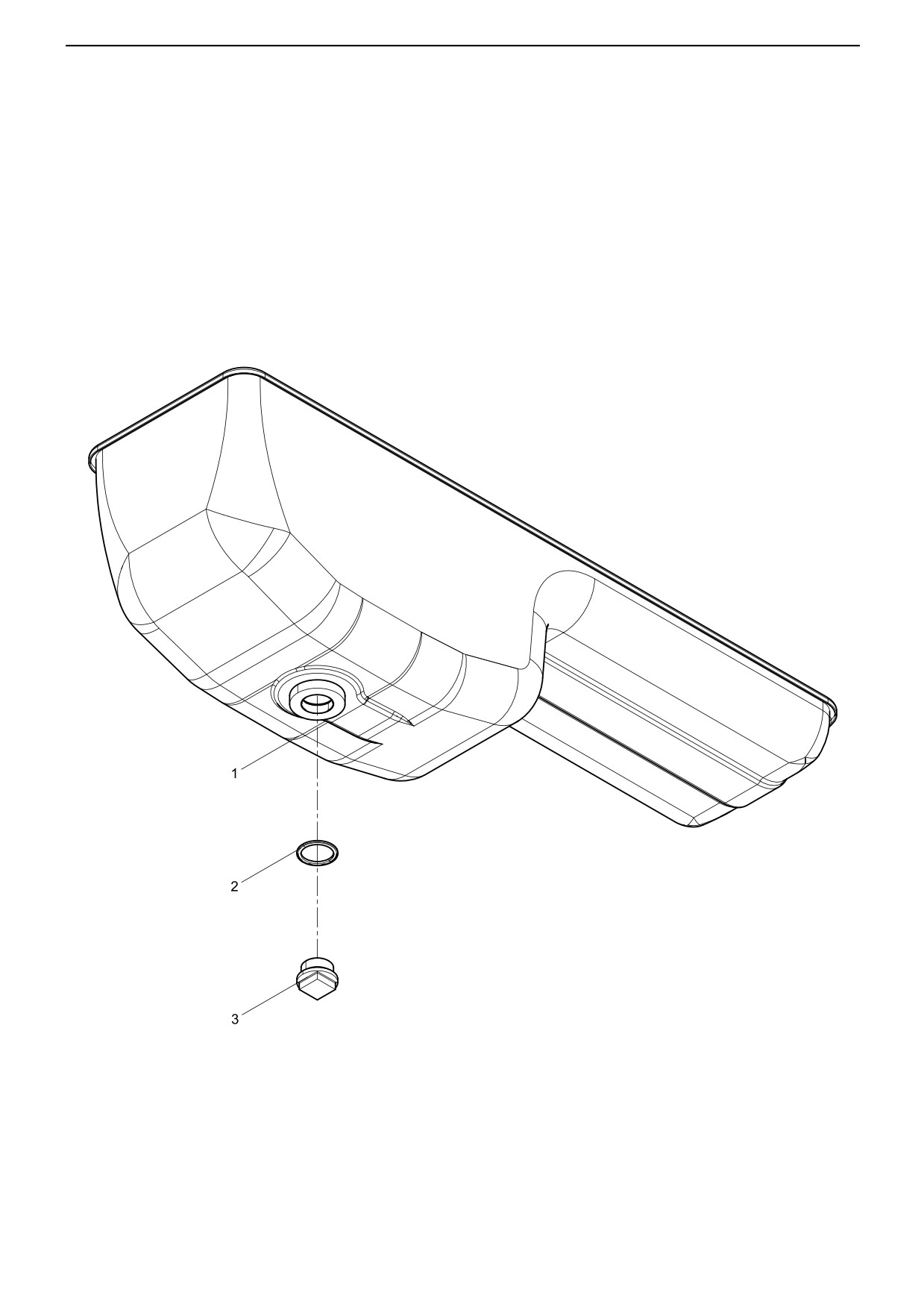

油底壳组件(Oil pan assembly)
·
127·
油底壳组件(Oil pan assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600150309
1
油底壳总成
Oil pan assembly
2
612600150106
1
密封垫圈
Seal washer
3
612600150251
1
磁性螺塞总成
Magnetic screw plug assembly
·
128·
零件箱结合组(Parts Box Group)
·
129·
零件箱结合组(Parts Box Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082775
1
燃油水寒宝
Fuel System Protector
·
130·

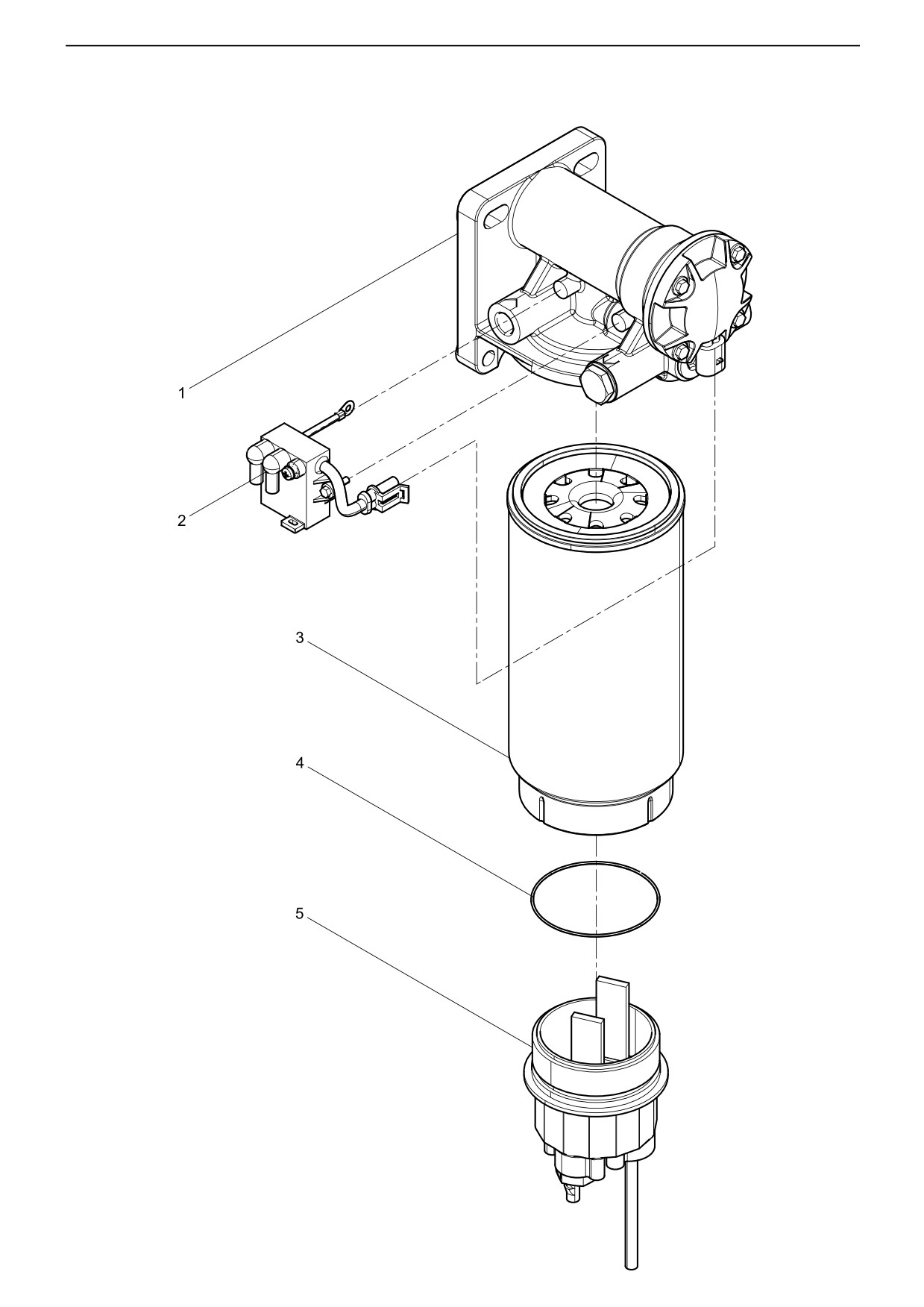

燃油水寒宝(Fuel System Protector)
·
131·
燃油水寒宝(Fuel System Protector)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082611
1
电动输油泵
Electrical Fuel Supply Pump
2
612600082608
1
电动输油泵控制器
Electrical Fuel Supply Pump Controller
3
612600081294
1
燃油滤清器滤芯
Element of fuel filter
4
612600081327
1
密封圈
Seal washer
5
612600082029
1
带加热器水杯
·
132·















Content      ..      1      2
