WD10 series diesel engine. Parts Catalog (DHP10Q0771) - page 1
前 言
为使WP10系列柴油机在使用、维护等工作上的方便特汇编本图册以供我方与用户在使用
中查阅参考。
该图册基本上按组绘出了各个零件的图形相互关系。图序号、件号、数量、中文名称、英文
名称等列于明细表栏内。
随着技术和生产的不断发展柴油机的变形将增多故本图册的内容将有所更新。变化不再另行
通知特请用户注意。用户为获取最新产品信息应咨询潍柴动力股份有限公司。
FOREWORD
This illustrated parts manual is specially prepared for customers to facilitate the use of WP10 series
diesel engine in operation and tenance.It only includes the main models manufactured in the works at
present,with regard to other models,the customers may refer to this catalogue.
The illustrations are grouped under the heading of each assembly and numbered individually.Part.
No.,Quantity,Model,English designation,Chinese designation and so on are written in the parts
listWith the development of technology and production,the versions of the diesel engine will be increased,
so the catalogue will be revised.Please pay attention to our revised edition.If you want to get the most
newly information about the products,please visit the Website:http://www.weichai.com.
目 录 CONTENTS
机体结合组(Engine Block Group)
1
气缸体预装配(Pre-assembled cylinder block)
3
正时齿轮室结合组(Timing Gear Housing Group)
5
端盖结合组()
7
油气分离器结合组(Oil-gas Separator Group)
9
油气分离器总成(Oil-gas separator assembly)
11
油尺结合组(Dipstick Group)
13
油标尺总成(Oil dipstick assembly)
15
加油管结合组(Oil Tilling Tube Group)
17
飞轮壳结合组(Flywheel Housing Group)
19
曲轴结合组(Crankshaft Group)
21
曲轴总成(Crankshaft assembly)
23
飞轮结合组(Flywheel Group)
25
曲轴皮带轮结合组(Crankshaft Pulley Group)
27
活塞连杆结合组(Piston and Connecting Rod Group)
29
活塞环组件(Piston ring assembly)
31
连杆总成(Connecting rod assembly)
33
气缸盖结合组(Cylinder head assembly)
35
气缸盖分总成(Cylinder head subassembly)
37
气缸盖罩组件()
39

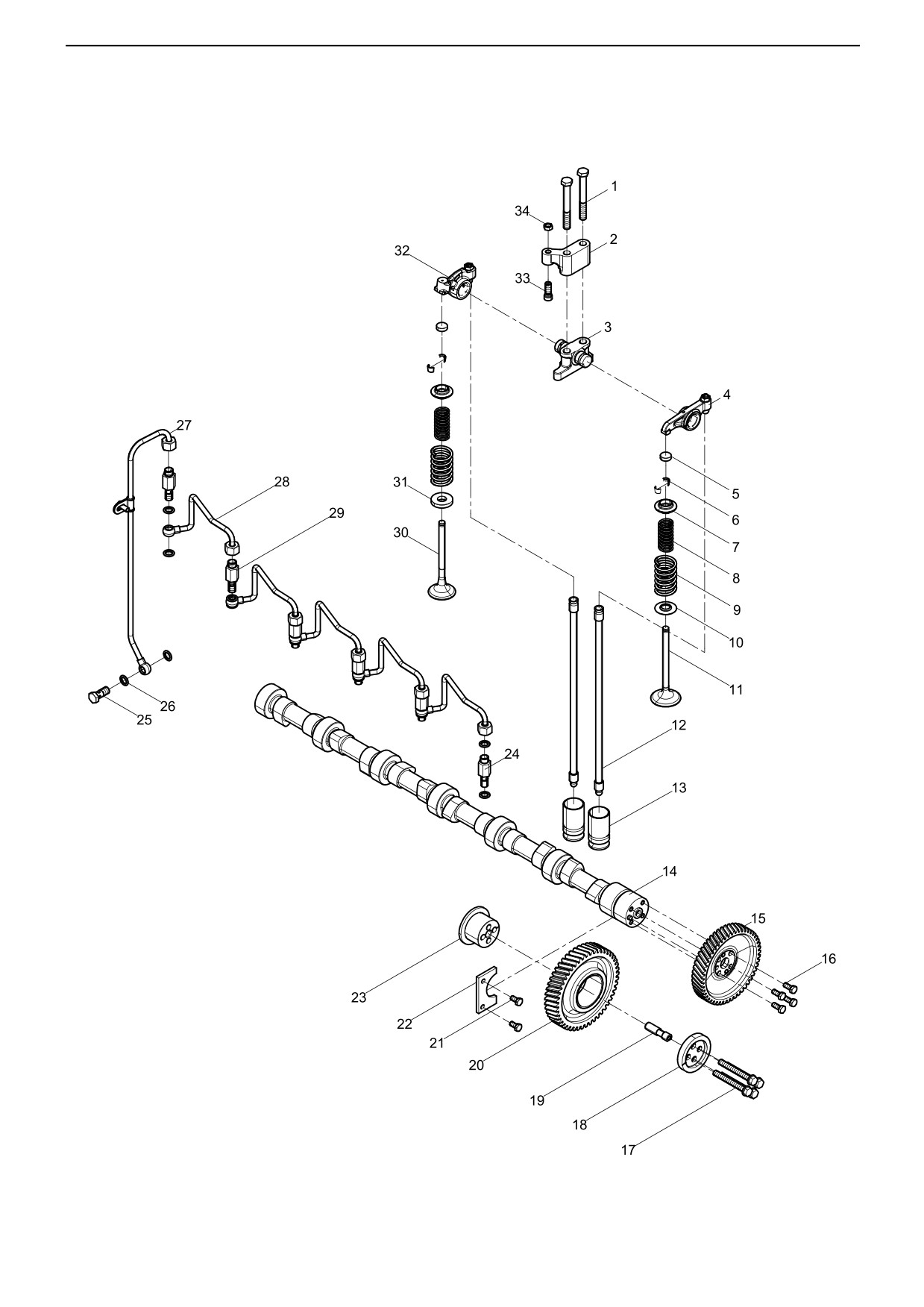

配气机构结合组(Valve Train Group)
41
凸轮轴总成(Camshaft assembly)
45
中间齿轮总成(Intermediate gear assembly)
47
EVB排气摇臂组件(EVB Exhaust Rocker Arm Set)
49
进气门摇臂总成(Intake valve rocker arm)
51
出水管结合组(Water Outlet Pipe Group)
53
节温器结合组(Thermostat Group)
55
水泵结合组(Water pump assembly)
57
水管接头结合组(Water Pipe Connector Group)
59
风扇及轮毂结合组(Fan and Hub Group)
61
张紧轮及皮带结合组(Tensioner and Belt Assembly)
63
机油泵结合组(Oil pump assembly)
65
机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)
67
机油滤清器结合组(Oil filter assembly)
69
机油滤清器总成(Oil filter assembly)
71
机油集滤器结合组(Oil Suction Strainer Group)
73
机油冷却器结合组(Oil cooler assembly)
75
喷油器结合组(Injector assembly)
77
高压油管结合组(High Pressure Fuel Injection Pipe Group)
79
高压油管总成(High pressure pipe assembly)
81
高压油泵结合组(High pressure pump assembly)
83
燃油滤清器结合组(Fuel Filter Group)
85
燃油滤清器(Fuel filter)
87
低压油管结合组(Low Pressure Oil pipe Group)
89
停车装置结合组(Shut-down Device Group)
91
发电机结合组(Generator Group)
93
发电机支架结合组(Generator Bracket Group)
95
起动机结合组(Starter Motor Group)
97
火焰预热结合组(Flame Preheater Group)
99
火焰预热装置(Flame preheated equipment)
101
普通线束及传感器结合组(General-use Wire and Sensor Group)
103
进气管结合组(Intake Manifold Group)
105
进气管总成(Air inlet pipe assembly)
107
排气管结合组(Exhaust Manifold Group)
109
增压器结合组(Turbocharger assembly)
111
增压器润滑油管结合组(Turbocharger Oil pipe Group)
113
压气机管路结合组(Compressor Pipeline Group)
115
中冷器结合组(Intercooler assembly)
117
空压机结合组(Air Compressor Group)
119
空压机总成(Air compressor assembly)
121
液压泵结合组(Hydraulic Pump Group)
123
油底壳组()
125
油底壳组件(Oil pan assembly)
127
零件箱结合组(Parts Box Group)
129
燃油水寒宝(Fuel System Protector)
131

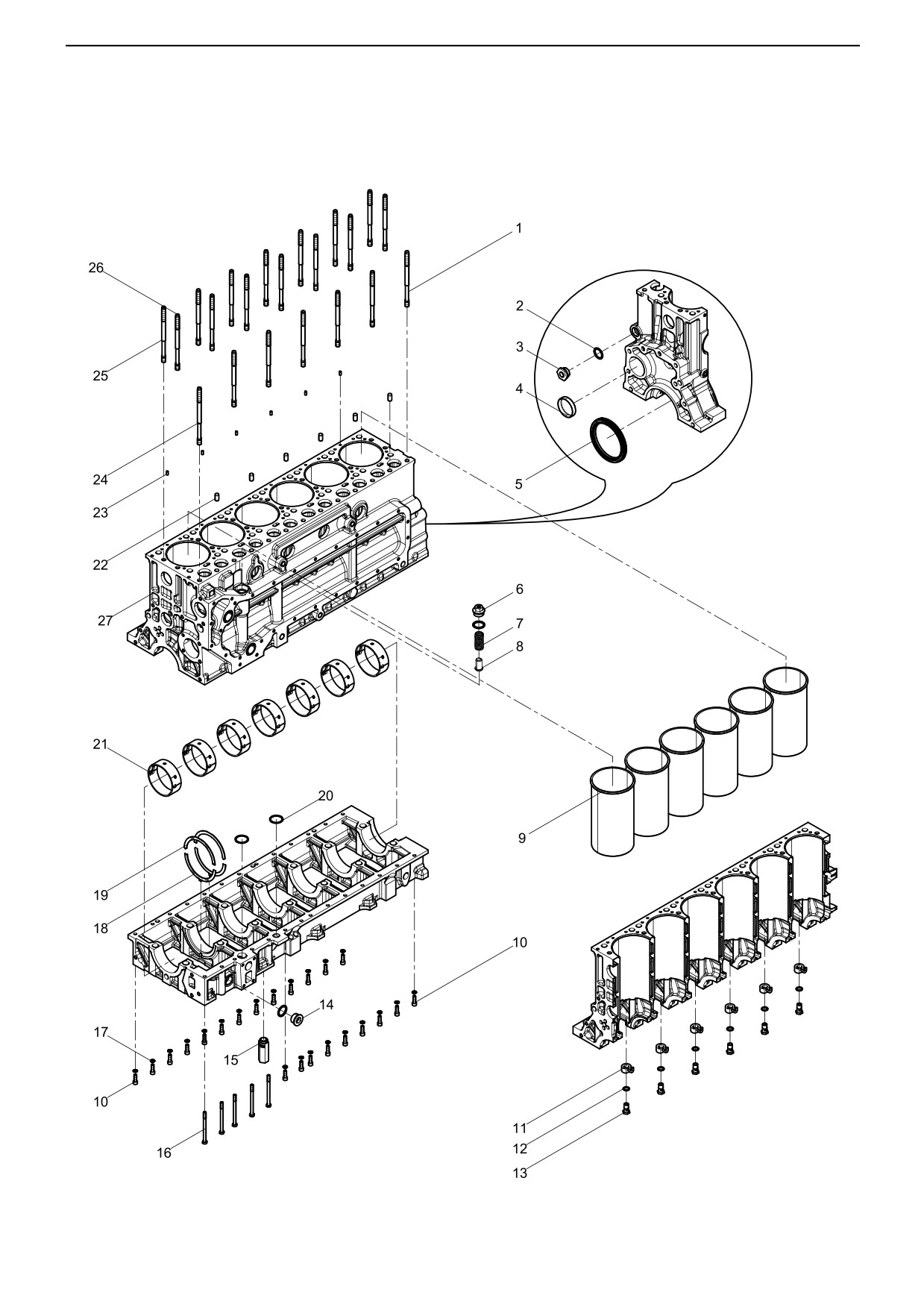

机体结合组(Engine Block Group)
·
1·
机体结合组(Engine Block Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500010185
6
气缸盖螺栓
Cylinder head bolt
2
612600010735
3
复合垫圈
Washer
3
61460070011
1
主油道后螺塞
Plug
4
90003989288
1
碗形塞
Corehole plug
5
61500010100
1
后油封
Rear oil seal
6
612600070160
1
六角螺塞
Hexagon plug
7
614070068
1
安全阀弹簧
Safety valve spring
8
614070069
1
安全阀
Safety valve
9
612630010015
6
气缸套
Cylinder liner
10
90003862428
22
内六角圆柱头螺钉
Inner hexagon screw
11
612600010659
6
喷嘴总成
Nozzle assembly
12
90003098015
6
密封垫圈
Seal washer
13
90003962621
6
空心螺栓
Hollow bolt
14
90003962050
1
内六角螺塞
Inner hexagon plug
Pressure limiting valve assembly of
15
AZ1500070097
1
主油道限压阀总成
main oil passage
16
90003802493
5
六角头螺栓
Hexagon bolt
17
188250083
22
自锁垫圈
Washer
18
612600013918
2
下止推片
Thrust washer (lower)
19
612600013917
2
上止推片
Thrust washer (upper)
20
81400010032
2
密封圈
Seal washer
21
81500010046
7
主轴瓦组件
Main Bearing Set
22
90003901604
6
圆柱销
Straight pin
23
90003909626
6
弹性圆柱销
Spring dowel pin
24
612600010893
1
气缸盖螺栓
Cylinder head bolt
25
61500010185S
13
气缸盖螺栓
Cylinder head bolt
26
612600010893S
1
气缸盖螺栓
Cylinder head bolt
27
612600014109
1
气缸体预装配
Pre-assembled cylinder block
·
2·

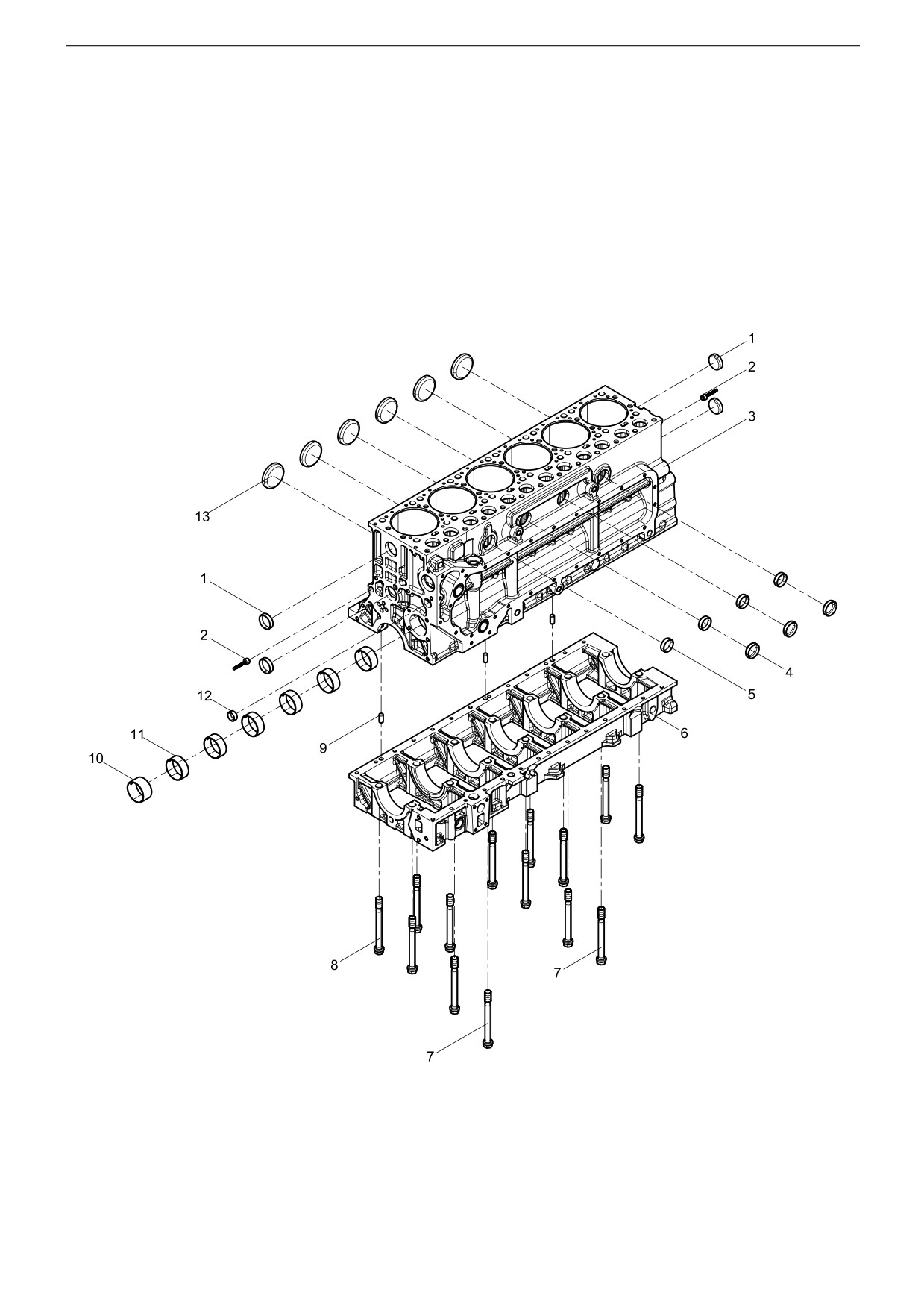

气缸体预装配(Pre-assembled cylinder block)
·
3·
气缸体预装配(Pre-assembled cylinder block)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003982121
4
碗形塞
Corehole plug
2
612600013437
2
拉铆钉
Tensioned rivet
3
612600013766
1
气缸体
Cylinder block
4
90003989204
1
碗形塞
Corehole plug
5
90003989289
4
碗形塞
Corehole plug
6
612600013749
1
曲轴箱
Crankshaft case
7
614010217
4
主轴承螺栓
Main bearing bolt
8
614010114
10
主轴承螺栓
Main bearing bolt
9
90003901604A
3
圆柱销
Straight pin
10
612600010990
1
凸轮轴衬套
Camshaft bushing
11
61560010029
6
凸轮轴衬套
Camshaft bushing
12
90003989215
3
碗形塞
Corehole plug
13
90003989210
6
碗形塞
Corehole plug
·
4·

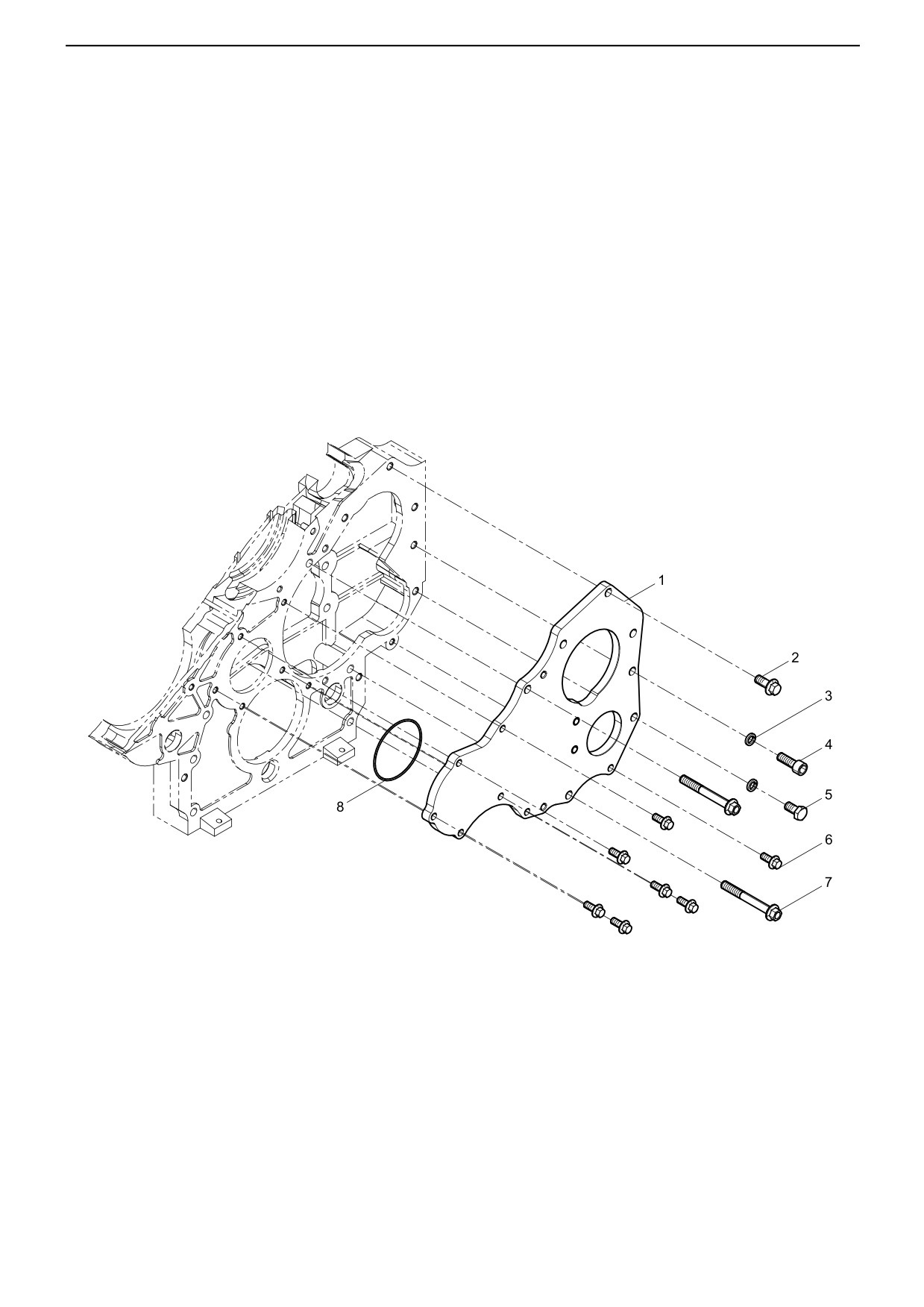

正时齿轮室结合组(Timing Gear Housing Group)
·
5·
正时齿轮室结合组(Timing Gear Housing Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation

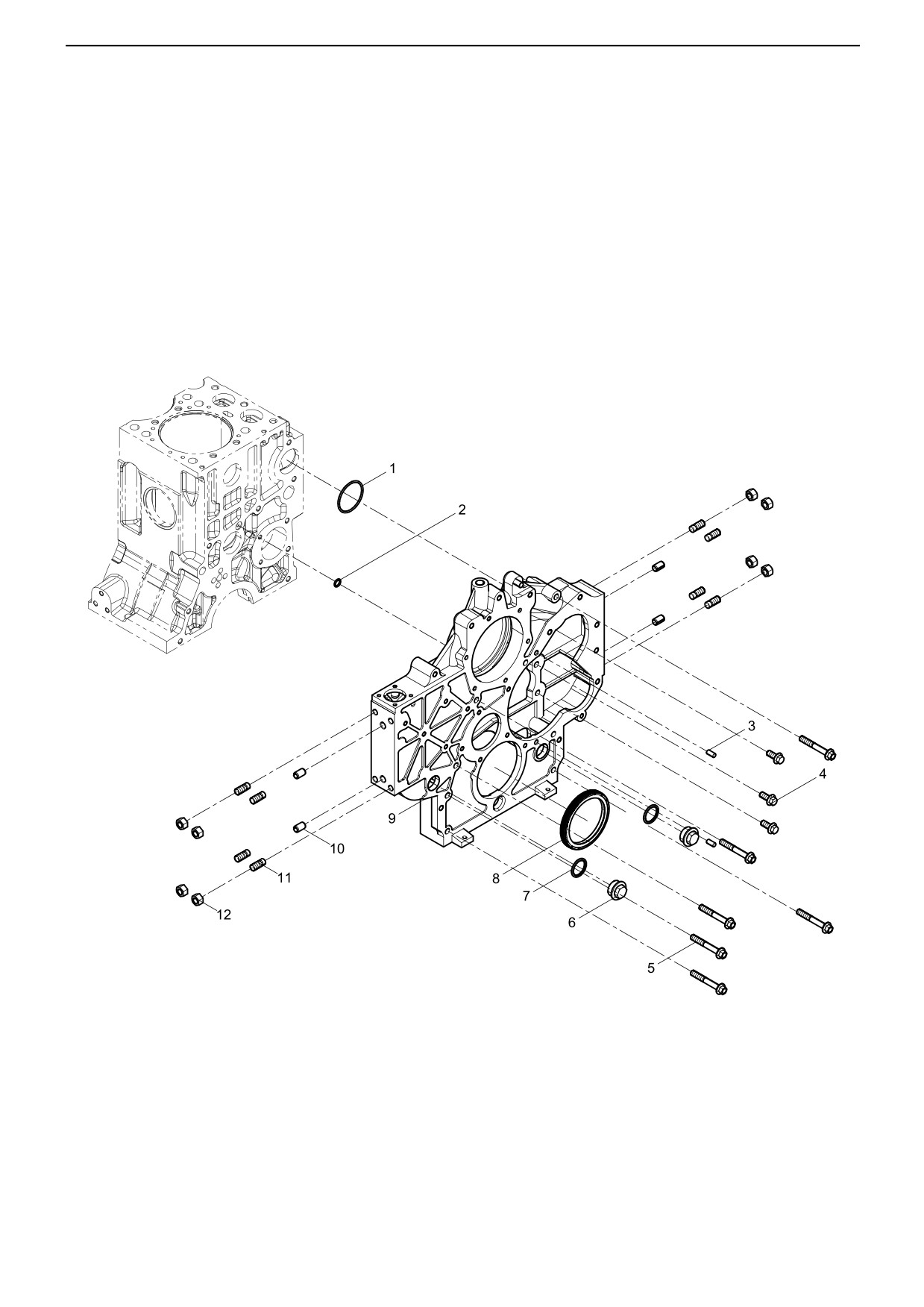

1
61000010134
1
密封圈
Seal washer
2
288730061
1
O型密封圈
O shaped seal washer
3
90003901418
2
圆柱销
Straight pin
4
90011430008
3
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
612600013483
6
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
6
90003962051
1
六角螺塞
Hexagon plug
7
612600010735
1
复合垫圈
Washer
8
61500010037
1
前油封
Oil seal(front)
9
612600012122
1
正时齿轮室
Timing gear case
10
90003900085
4
弹性圆柱销
Spring dowel pin
11
90003813628S
8
双头螺柱
Stud
12
90012210004
8
1型六角螺母
Hexagon nut (I)
·
6·
端盖结合组()
·
7·
端盖结合组()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600012190
1
端盖
End cover
2
90011430008
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
3
90003931122
2
弹簧垫圈
Spring washer
4
90003862532
1
内六角圆柱头螺钉
Inner hexagon screw
5
90011350026
1
六角头螺栓
Hexagon bolt
6
90011430016S
7
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
7
612600061711
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
8
90003120602
1
密封圈
Seal washer
·
8·

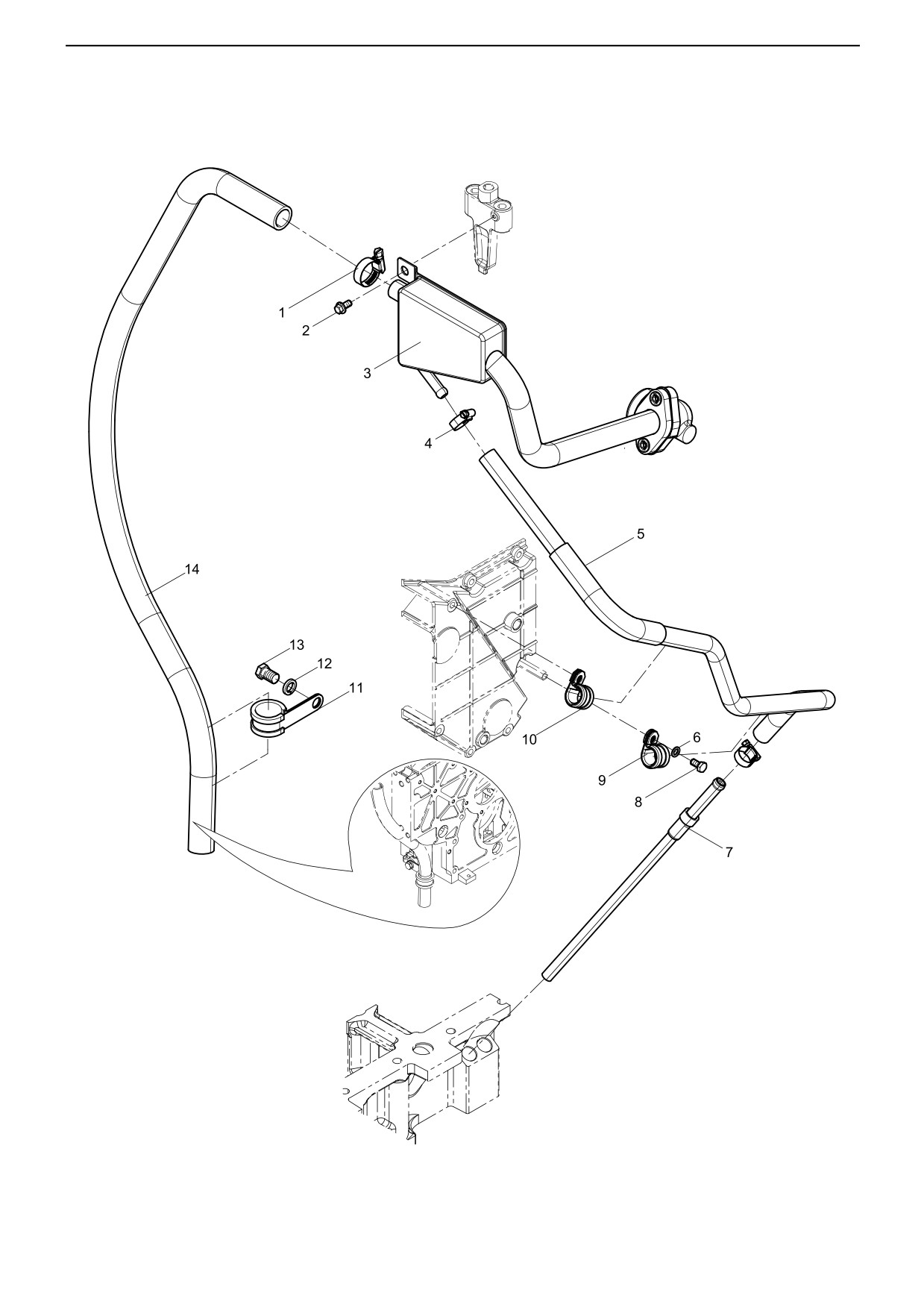

油气分离器结合组(Oil-gas Separator Group)
·
9·
油气分离器结合组(Oil-gas Separator Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003989340
1
卡箍
Clamp
2
90011430021
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
3
612600013164
1
油气分离器总成
Oil-gas separator assembly
4
90003989300
2
卡箍
Clamp
5
612600012719
1
油路连接胶管
Oil Connecting Rubber Pipe
6
90003932023
1
波形弹性垫圈
Wave spiral washer
7
612600012595
1
回油管接头
Fuel return pipe nipple
8
90003802411
1
六角头螺栓
Hexagon bolt
9
612600012280
1
管夹总成
Pipe Clamp Assembly
10
612600111639
1
管夹总成
Pipe Clamp Assembly
11
612600013280
1
管夹总成
Pipe Clamp Assembly
Single Coil Spring Lock Washer,
12
90014010002
1
标准型弹簧垫圈
Normal Type
13
90011350039
1
六角头螺栓
Hexagon bolt
14
612600012525
1
油路连接胶管
Oil Connecting Rubber Pipe
·
10·
油气分离器总成(Oil-gas separator assembly)
·
11·
油气分离器总成(Oil-gas separator assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation

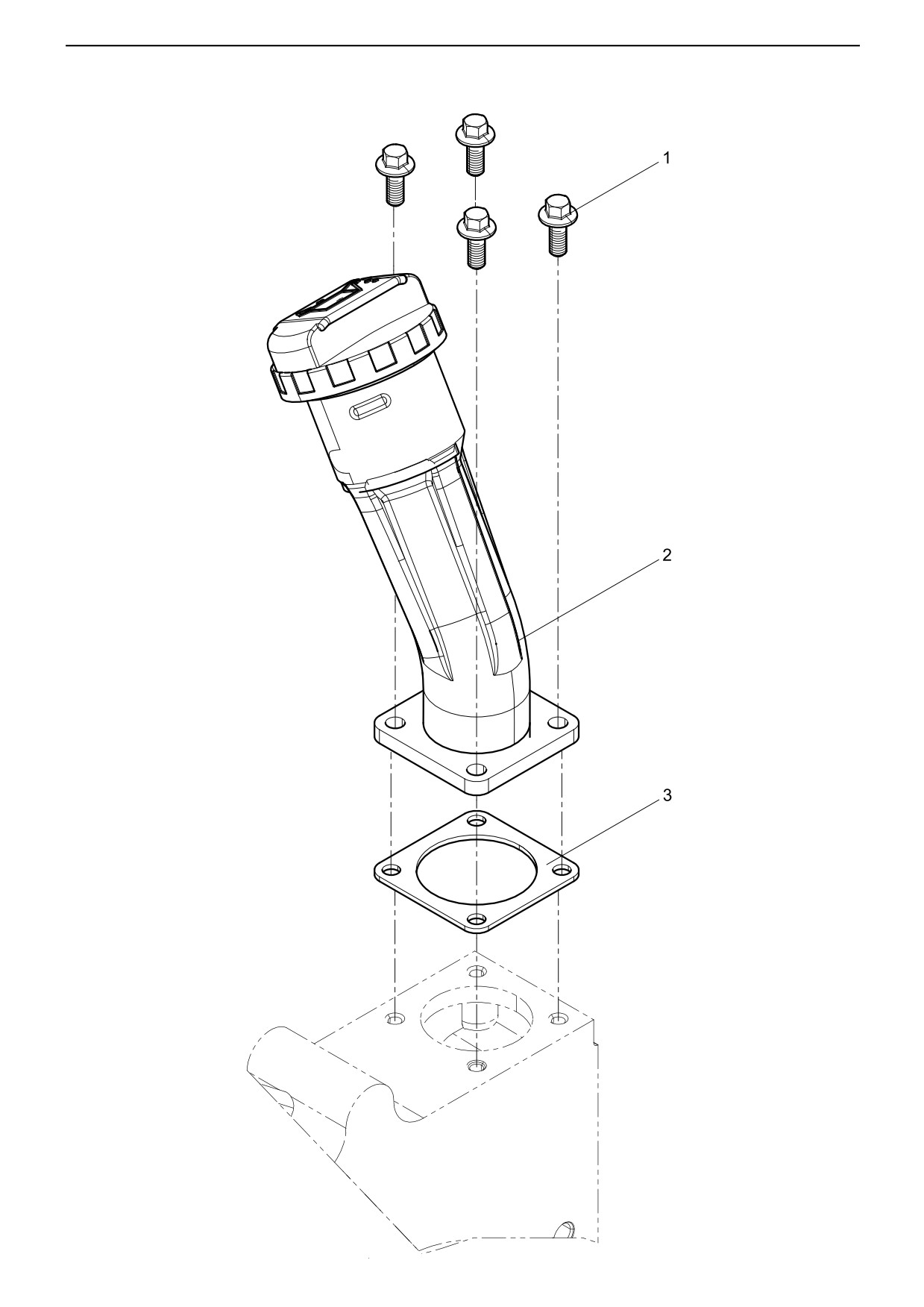

1
612600010267
1
油气分离器组件
Oil-gas separator assembly
2
90003862427
2
内六角圆柱头螺钉
Inner hexagon screw
3
90003932023
2
波形弹性垫圈
Wave spiral washer
4
90003069303
1
垫片
Gasket
5
614010279
1
通风弯管
Ventilating elbow
·
12·

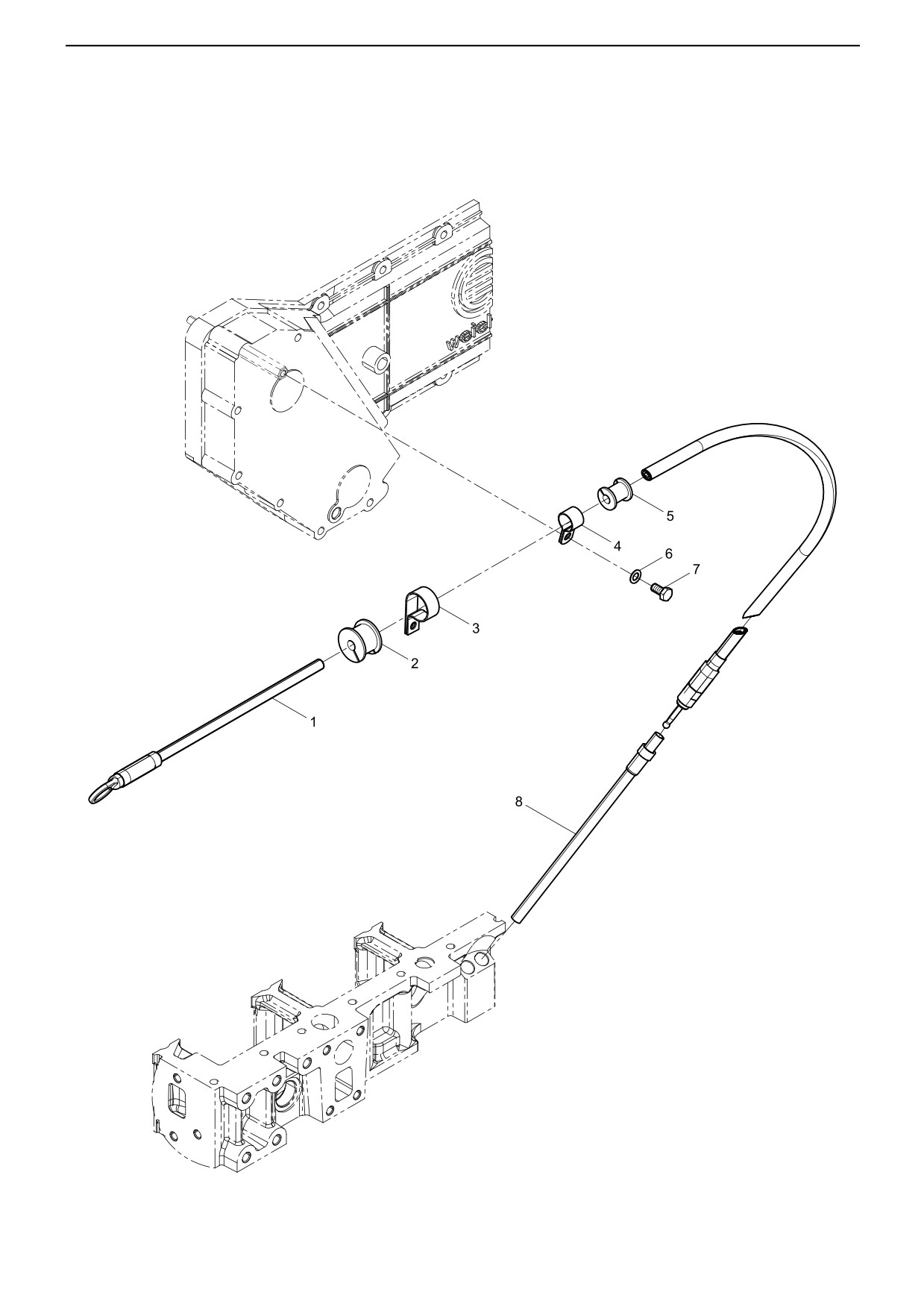

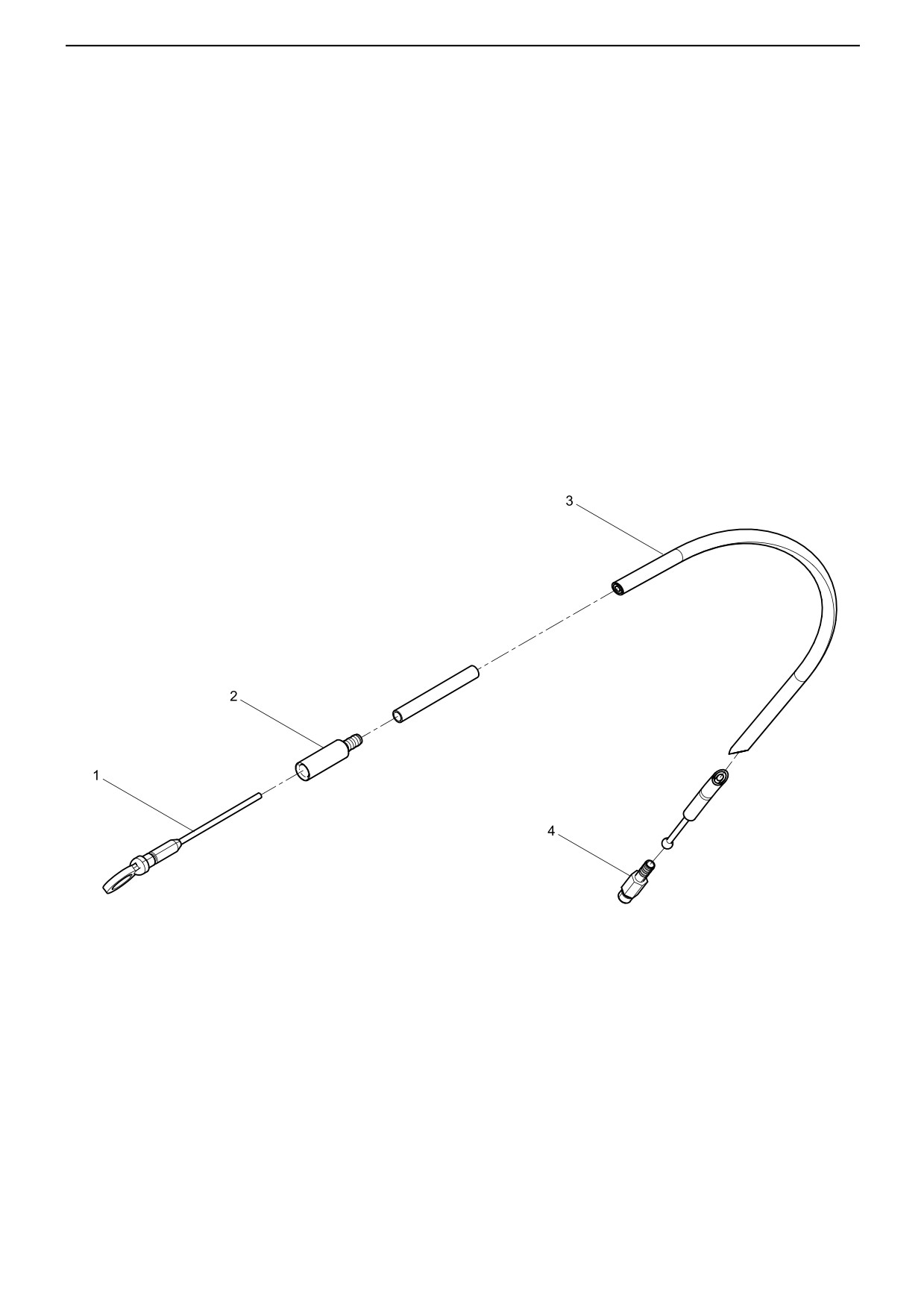

油尺结合组(Dipstick Group)
·
13·
油尺结合组(Dipstick Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600012685
1
油标尺总成
Oil dipstick assembly
2
612600010446
1
橡胶管箍
Rubber clip
3
612600010447
1
管夹
Clip
4
612600010647
1
单管夹片
Pipe clip
5
612600010638
1
橡胶管箍
Rubber clip
6
90003932023
1
波形弹性垫圈
Wave spiral washer
7
90003802411
1
六角头螺栓
Hexagon bolt
8
612600012639
1
油尺管下组件
Oil dipstick tube assembly (lower)
·
14·
油标尺总成(Oil dipstick assembly)
·
15·
油标尺总成(Oil dipstick assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600012038
1
油标尺
Dipstick
2
612600012057
1
油尺管头
Oil dipstick tube
3
612600012660
1
油尺管
Dipstick tube
4
612600012635
1
螺纹连接管
Thread Connector Pipe
·
16·
加油管结合组(Oil Tilling Tube Group)
·
17·
加油管结合组(Oil Tilling Tube Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90011430015
4
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
2
612600015335
1
加机油管组件
Oil filling pipe assembly
3
614010086
1
垫片
Gasket
·
18·

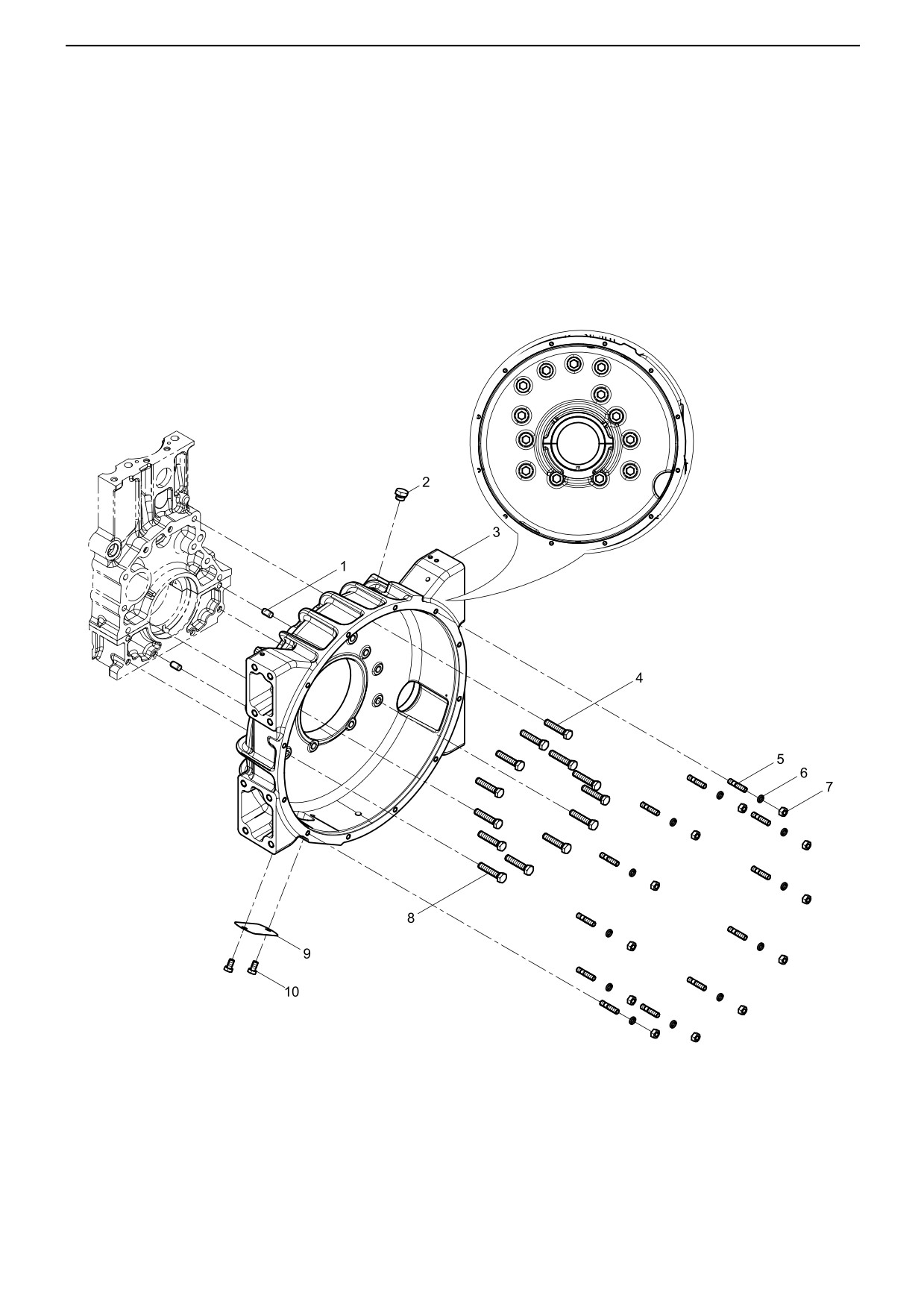

飞轮壳结合组(Flywheel Housing Group)
·
19·
飞轮壳结合组(Flywheel Housing Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003901604
2
圆柱销
Straight pin
2
90003962030
1
六角螺塞
Hexagon plug
3
612600013608
1
飞轮壳
Flywheel housing
4
61500010062
7
飞轮壳螺栓
Flywheel housing bolt
5
90003813537
12
双头螺柱
Stud
6
90003931122
12
弹簧垫圈
Spring washer
7
90003871305
12
1型六角螺母
Hexagon nut (I)
8
61500010101
6
飞轮壳螺栓
Flywheel housing bolt
9
1800210011
1
观察孔盖
Inspection window cover
10
90003802511
2
六角头螺栓
Hexagon bolt
·
20·
曲轴结合组(Crankshaft Group)
·
21·
曲轴结合组(Crankshaft Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600020373
1
曲轴总成
Crankshaft assembly
·

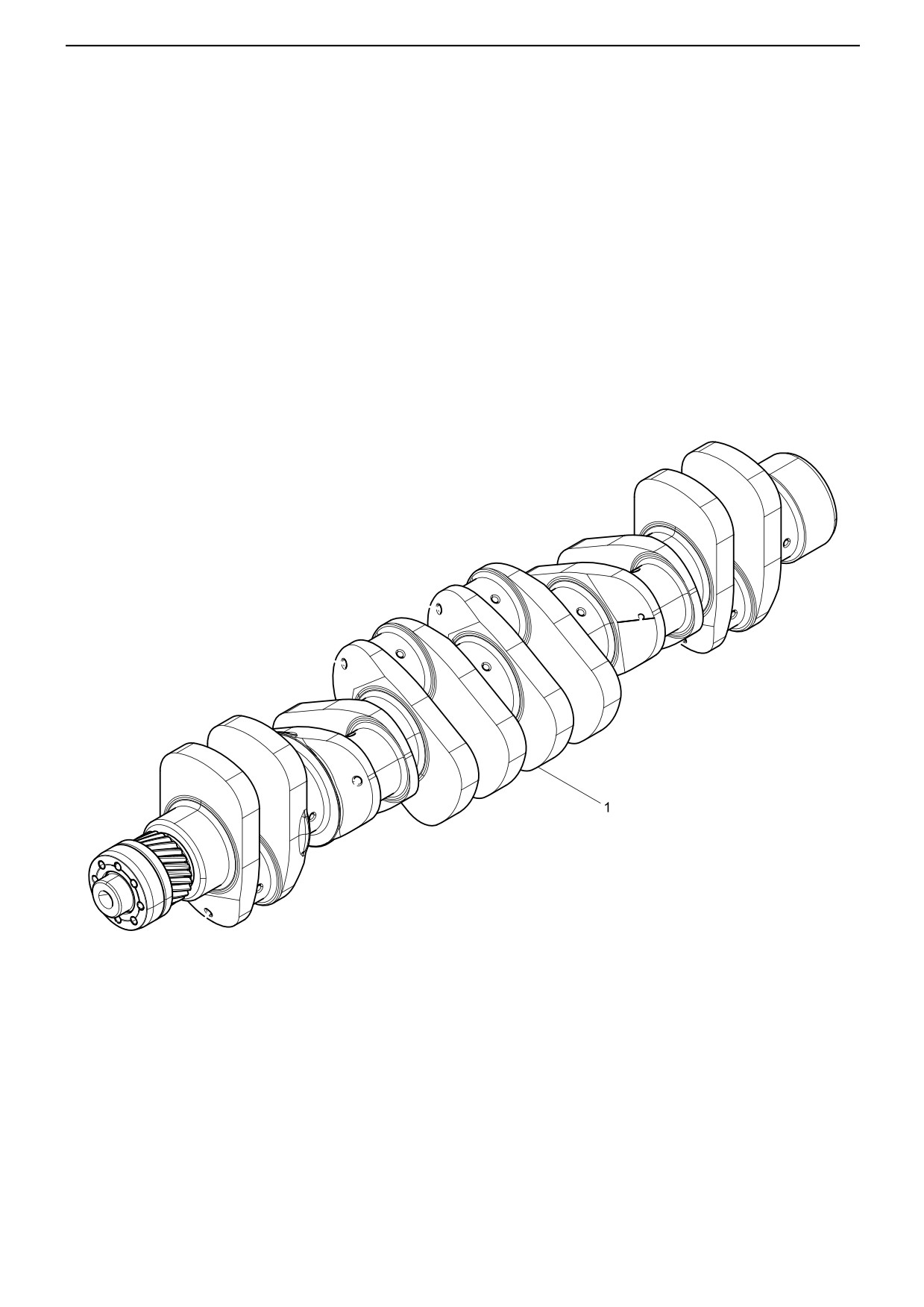

22·

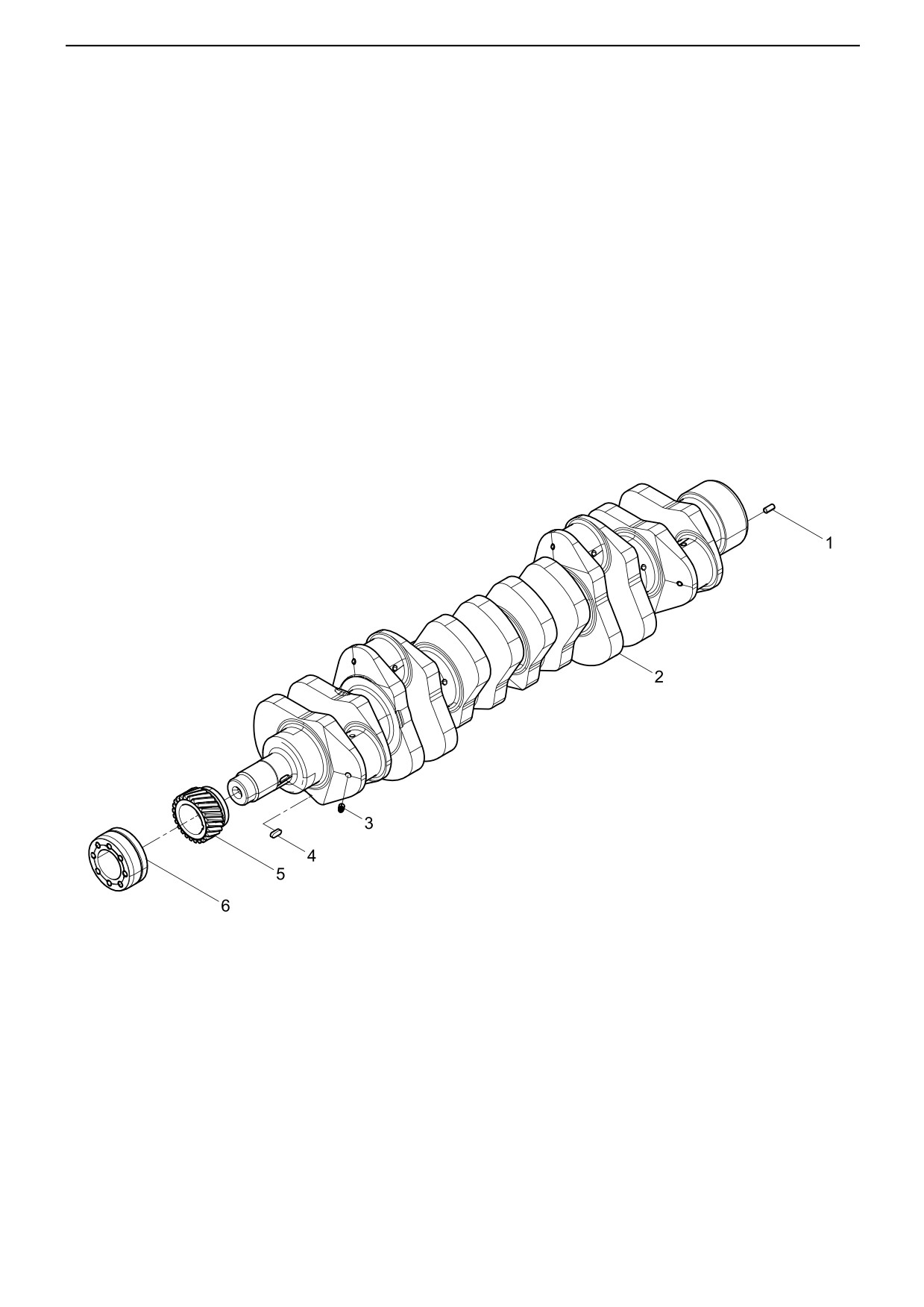

曲轴总成(Crankshaft assembly)
·
23·
曲轴总成(Crankshaft assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003901418
1
圆柱销
Straight pin
2
612600020865
1
曲轴
Crankshaft
3
612600020311
6
堵塞
Plug
4
612600020040
1
平键
Flat key
5
612600020036
1
曲轴正时齿轮
Timing gear of crankshaft
6
612600020335
1
法兰
Flange
·
24·

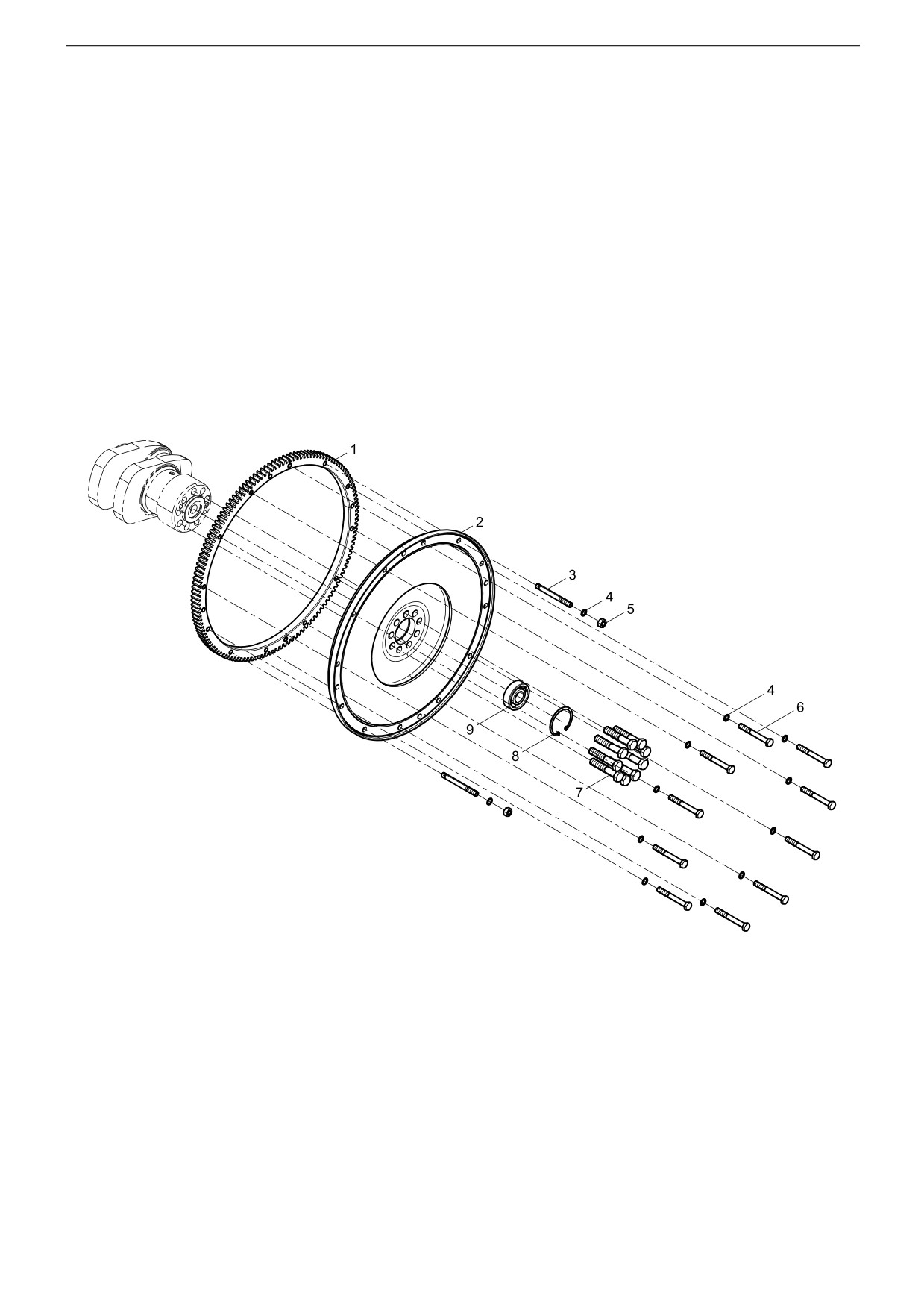

飞轮结合组(Flywheel Group)
·
25·
飞轮结合组(Flywheel Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600020208
1
飞轮齿圈
Flywheel ring gear
2
612600020220
1
飞轮
Flywheel
3
90003813571
2
双头螺柱
Stud
4
90003932024
12
波形弹性垫圈
Wave spiral washer
5
90003871305
2
1型六角螺母
Hexagon nut (I)
6
90003800579
10
六角头螺栓
Hexagon bolt
7
61500020046
9
六角头螺栓
Hexagon bolt
8
90003934310
1
孔用弹性档圈
Circlip for hole
9
90003311416
1
向心球轴承
Centripetal ball bearing
·
26·

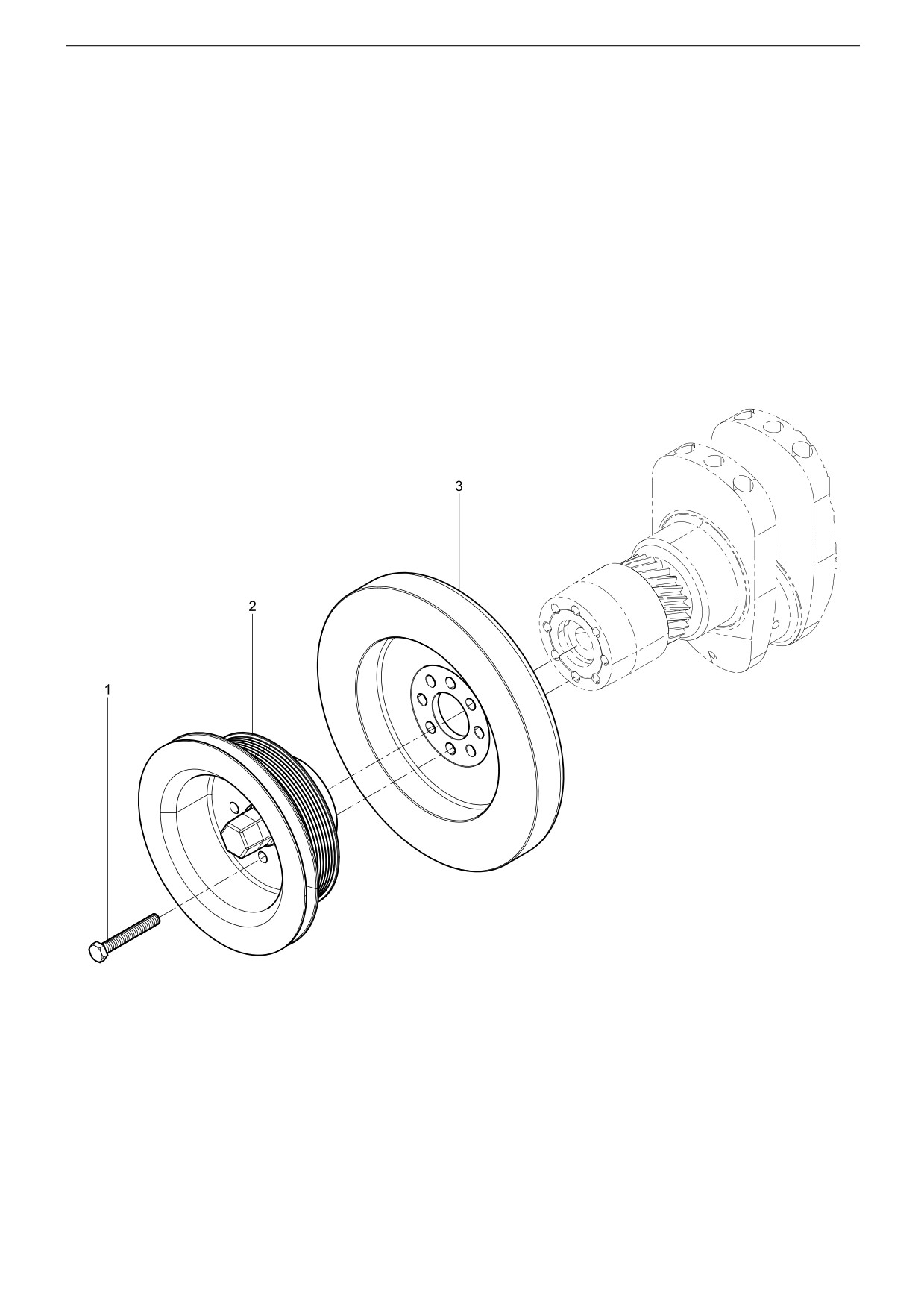

曲轴皮带轮结合组(Crankshaft Pulley Group)
·
27·
曲轴皮带轮结合组(Crankshaft Pulley Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003802558
8
六角头螺栓
Hexagon bolt
2
612600020668
1
曲轴皮带轮
Crankshaft belt pulley
3
61560020010
1
减振器
Vibration damper
·
28·

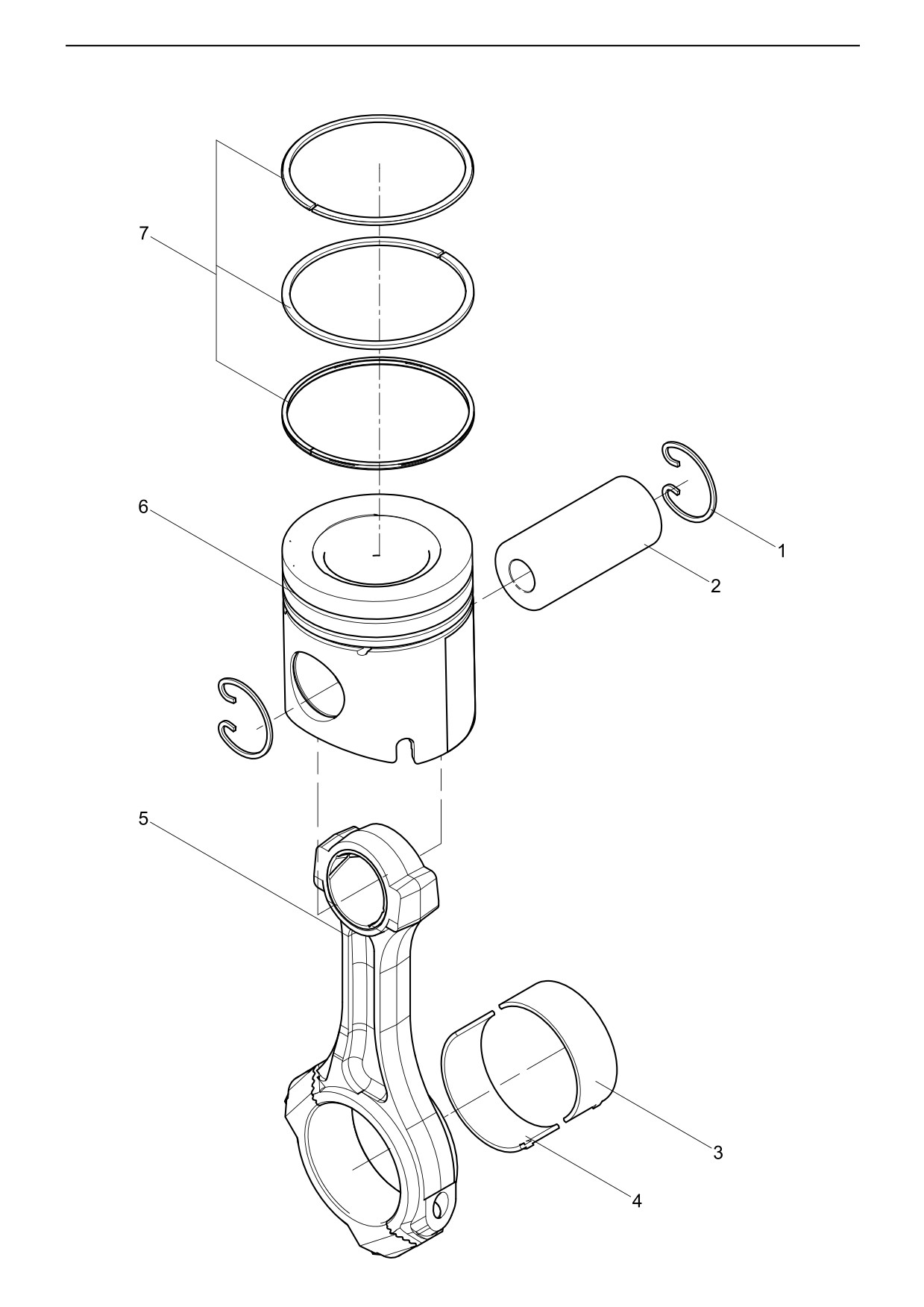

活塞连杆结合组(Piston and Connecting Rod Group)
·
29·
活塞连杆结合组(Piston and Connecting Rod Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
81560030012
2
活塞销挡圈
Piston pin retainer
2
61560030013
1
活塞销
Piston pin
3
612600030020
1
连杆上瓦
Connecting Rod Upper Shell
4
61560030033
1
连杆下瓦
Connecting Rod Lower Shell
5
61500030009
1
连杆总成
Connecting rod assembly
6
612600030047
1
活塞
Piston
7
612600030053
1
活塞环组件
Piston ring assembly
·

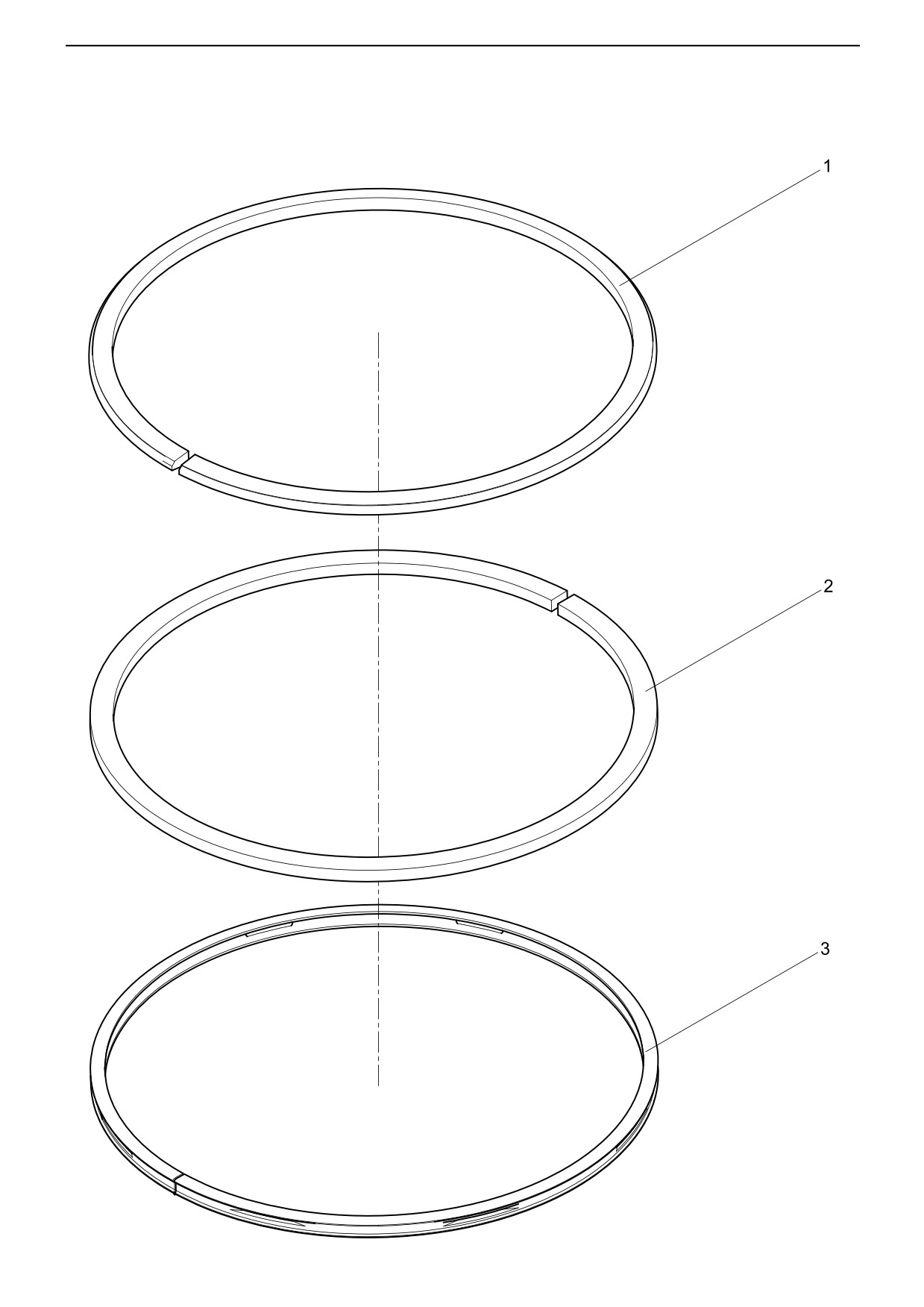

30·
活塞环组件(Piston ring assembly)
·
31·
活塞环组件(Piston ring assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600030035
1
梯形桶面环
Taper-sided ring
2
612600030036
1
扭曲锥面环
Conical ring
3
612600030037
1
螺旋撑簧油环
Spiral spring oil ring
·
32·

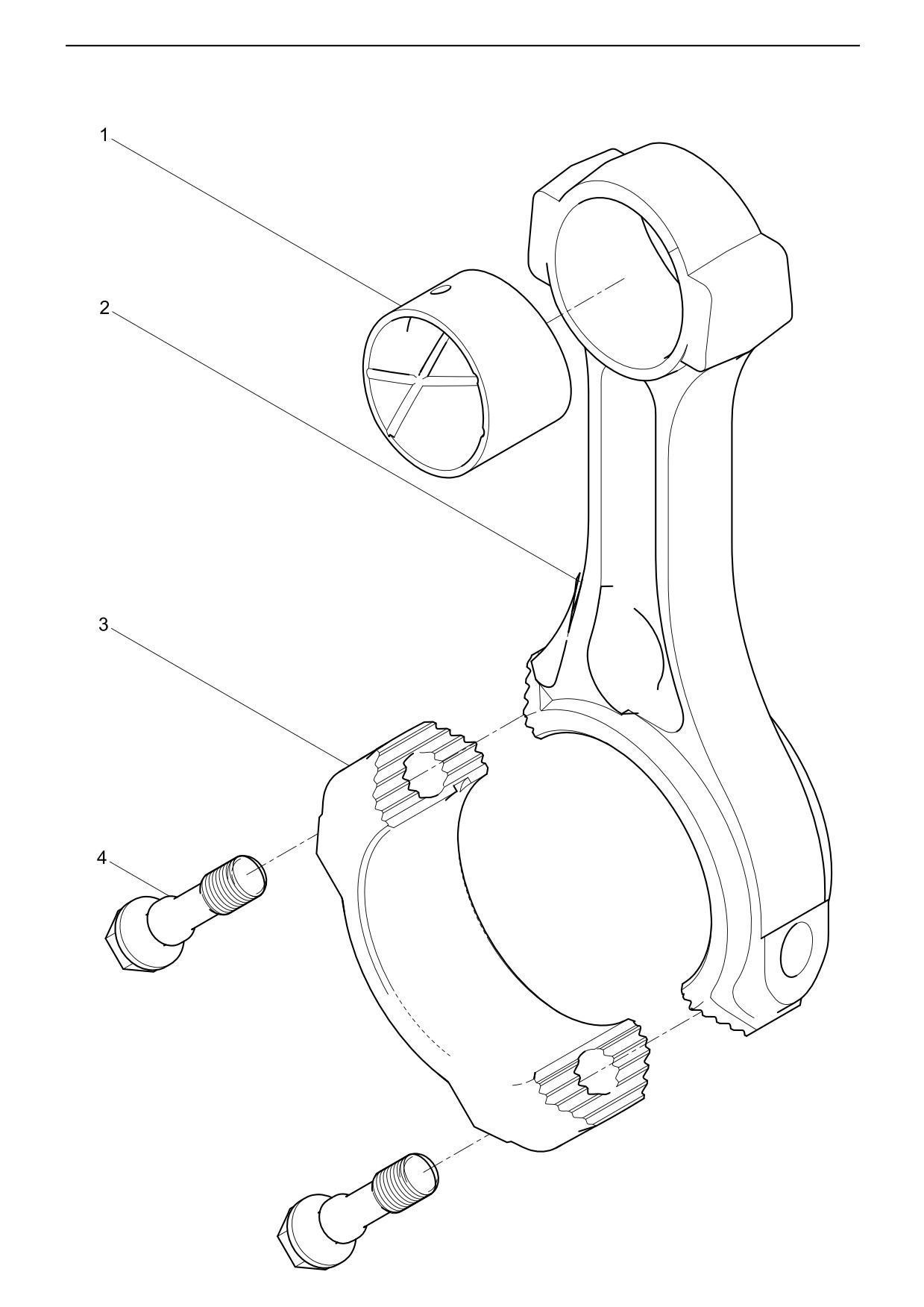

连杆总成(Connecting rod assembly)
·
33·
连杆总成(Connecting rod assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500030077
1
连杆衬套
Connecting rod bushing
2
61500030008
1
连杆体
Connecting rod body
3
61500030022
1
连杆盖
Connecting rod cover
4
81500030023
2
连杆螺栓
Connecting rod bolt
·
34·

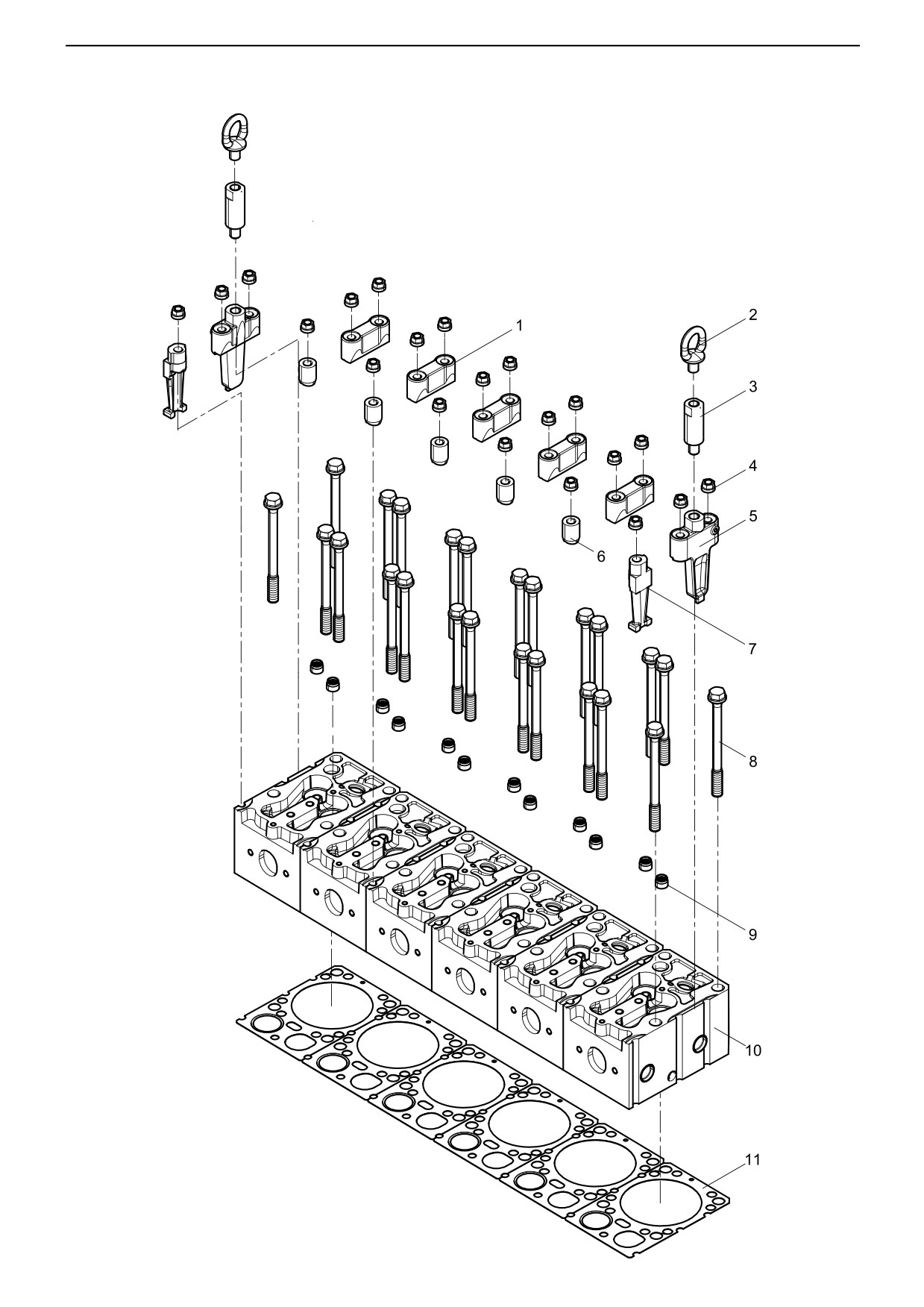

气缸盖结合组(Cylinder head assembly)
·
35·
气缸盖结合组(Cylinder head assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500040009
5
夹紧块
Clamping block
2
614010388
2
吊环螺钉
Eye screw
3
612600040020
2
吊环接块
Hoisting ring plate
4
61200040034
21
带肩螺母
Nut
5
61500040012
2
吊环夹紧块
Hoisting ring clamping block
6
61200040023
5
夹紧块
Clamping block
7
61200040027
2
夹紧块
Clamping block
8
612600040452
24
气缸盖主螺栓
Cylinder head main bolt
9
612600040444
12
气门阀杆密封套
Seal washer of valve stem
10
612600040282
6
气缸盖分总成
Cylinder head subassembly
11
612600040355
6
气缸盖衬垫
Cylinder head gasket
·

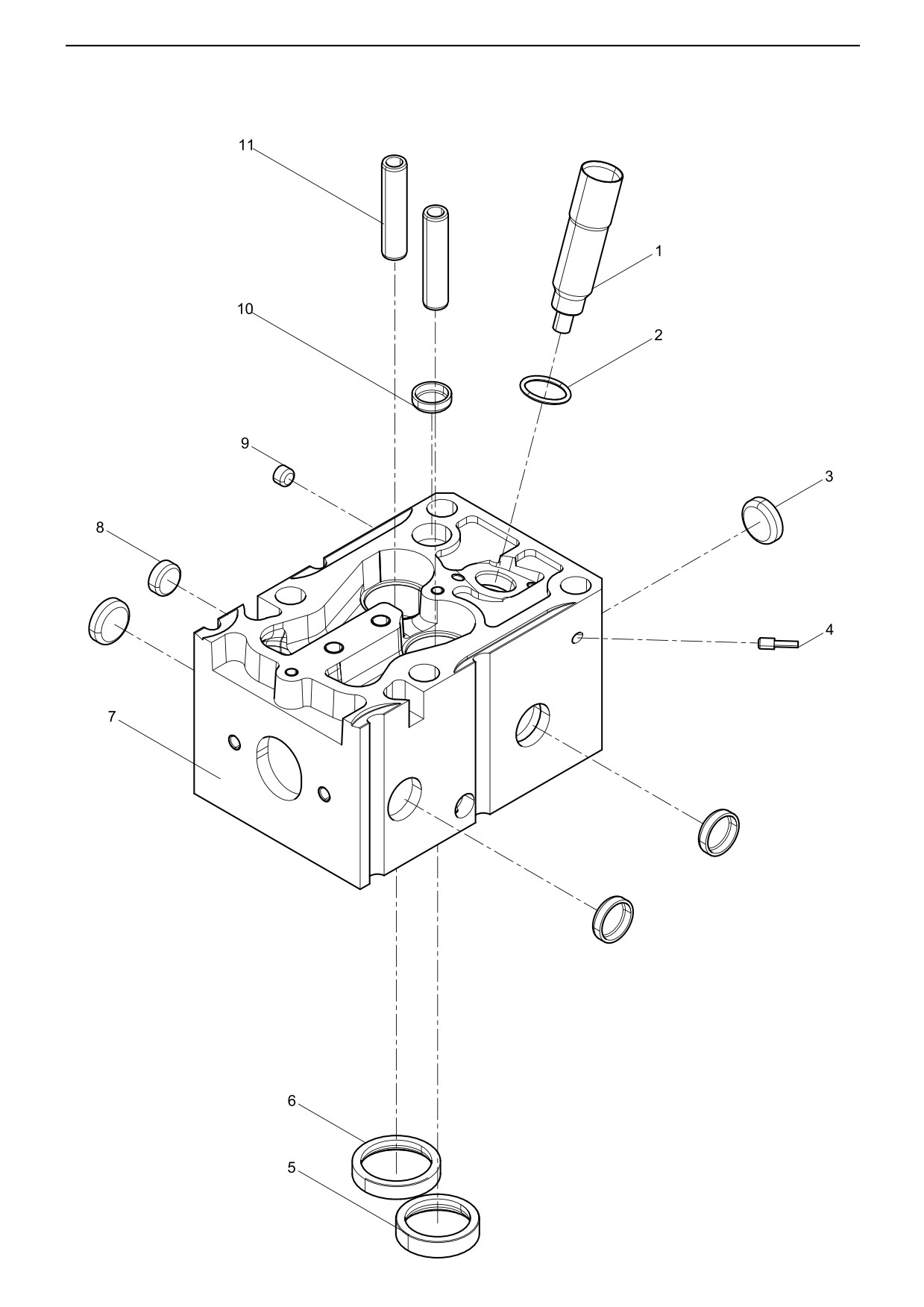

36·
气缸盖分总成(Cylinder head subassembly)
·
37·
气缸盖分总成(Cylinder head subassembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600040099
6
喷油器衬套
Injector bushing
2
406060010
6
环状密封圈25.2*3DR100N05040
Seal washer
3
90003989294
24
碗形塞
Corehole plug
4
612600040228
6
拉铆钉
Tensioned rivet
5
81560040037
6
排气门座
Exhaust valve seat
6
61560040057
6
进气门座
Intake valve seat
7
612600040283
6
气缸盖
Cylinder head
8
90003989721
6
碗形塞片
Corehole plug
9
90003989277
6
碗形塞片
Corehole plug
10
90003989725
6
碗形塞片
Corehole plug
11
612600040113
12
气门导管
Valve guide
·
38·

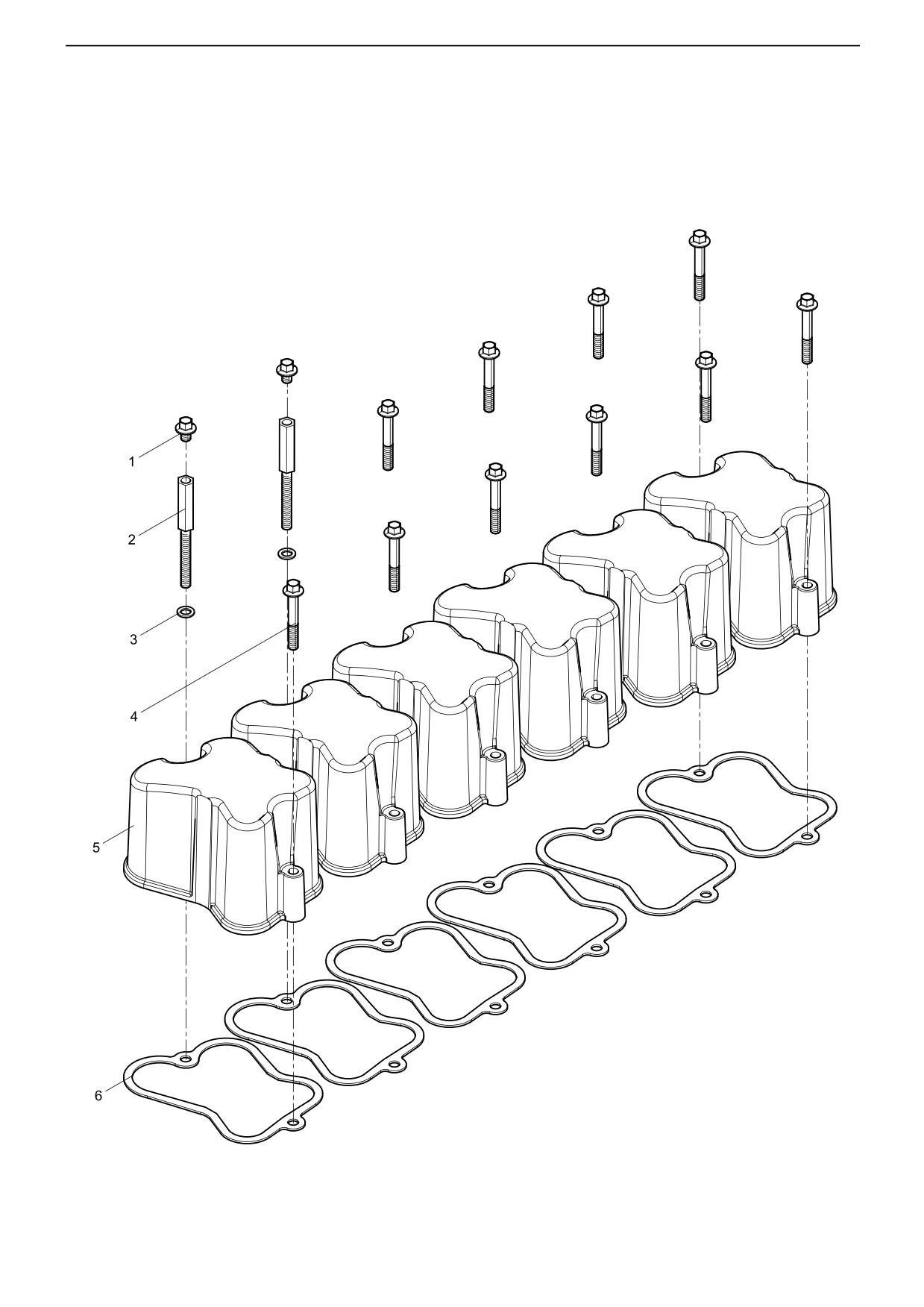

气缸盖罩组件()
·
39·
气缸盖罩组件()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600114377
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
2
612600040259
2
支撑块
Supporting plate
3
90003932023
2
波形弹性垫圈
Wave spiral washer
4
612600040636
10
六角法兰面螺栓
Hexagon Flange Bolt
5
612600040149
6
气缸盖罩
Cylinder head cover
6
614040021
6
气缸盖罩衬垫
Cylinder head cover gasket
·

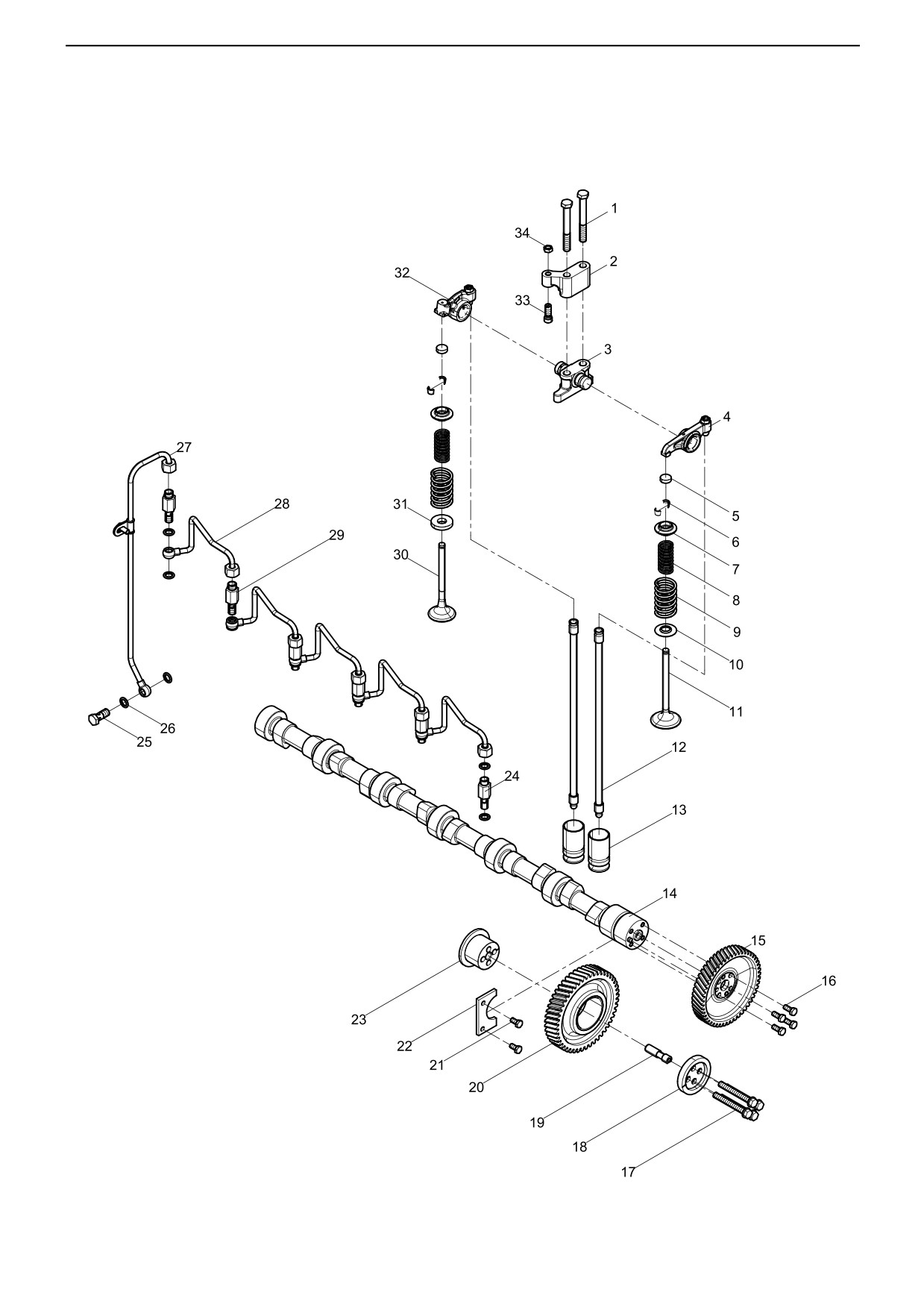

40·
配气机构结合组(Valve Train Group)
·
41·
配气机构结合组(Valve Train Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90011350067
12
六角头螺栓
Hexagon bolt
2
612600050028
6
支撑臂
Carrying arm
3
612600050027
6
气门摇臂座总成
Valve rocker arm seat assembly
4
612600050177
6
进气门摇臂总成
Intake valve rocker arm
5
61500050105
12
气门帽
Valve cap
6
61500050025
24
气门锁夹
Valve collet
7
61500050109
12
气门弹簧上座
Valve spring seat (upper)
8
61500050001
12
气门内弹簧
Inner valve spring
9
61500050002
12
气门外弹簧
Outer valve spring
10
614050017
6
进气门弹簧下座
Intake valve spring seat (lower)
11
612600050073
6
进气门
Intake valve
12
612600050210
12
推杆
Push rod
13
61500050032
12
气门挺柱
Tappet
14
612600050085
1
凸轮轴总成
Camshaft assembly
15
614050053
1
凸轮轴正时齿轮
Camshaft timing gear
16
612600050145S
4
六角头螺栓
Hexagon bolt
17
61560050059S
4
六角头螺栓
Hexagon bolt
18
61560050045
1
垫片
Gasket
19
61560050058
1
轴
Shaft
20
61560050053
1
中间齿轮总成
Intermediate gear assembly
21
90003802399S
2
六角头螺栓
Hexagon bolt
22
614050133
1
凸轮轴止推片
Camshaft thrust
23
61560050044
1
中间齿轮轴
Intermediate gear shaft
24
612600050041
1
螺纹接头
Screw joint
25
612600050039
1
空心螺栓
Hollow bolt
26
612600050042
1
密封垫圈
Seal washer
27
612600050162
1
EVB 进 油 长 管
EVB fuel inlet pipe assembly (long)
·
42·
配气机构结合组(Valve Train Group)
·
43·
配气机构结合组(Valve Train Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
28
612600050101
5
进油短管总成
Fuel inlet pipe assembly (short)
29
612600050040
5
空心螺栓接头
Hollow bolt adapter
30
612600050025
6
排气门
Exhaust valve
31
61500040014
6
排气门弹簧下座
Exhaust valve spring seat (lower)
32
612600050179
6
EVB排气摇臂组件
EVB Exhaust Rocker Arm Set
33
612600050038
6
调节螺栓总成
Adjustment bolt assembly
34
2130050065
6
气门间隙调整螺母
Valve adjusting nut
·
44·

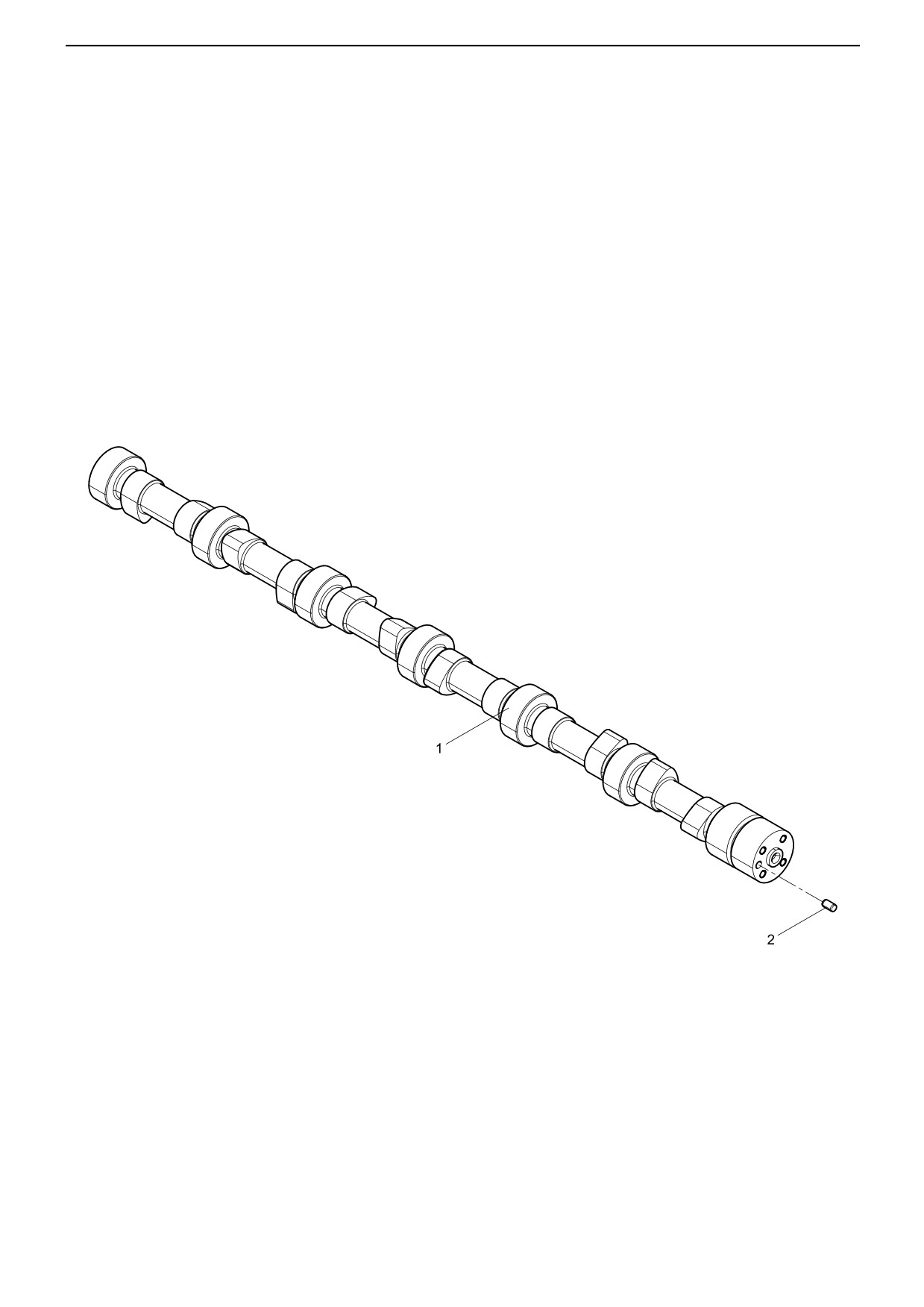

凸轮轴总成(Camshaft assembly)
·
45·
凸轮轴总成(Camshaft assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500050096
1
凸轮轴
Camshaft
2
90003901409
1
圆柱销
Straight pin
·

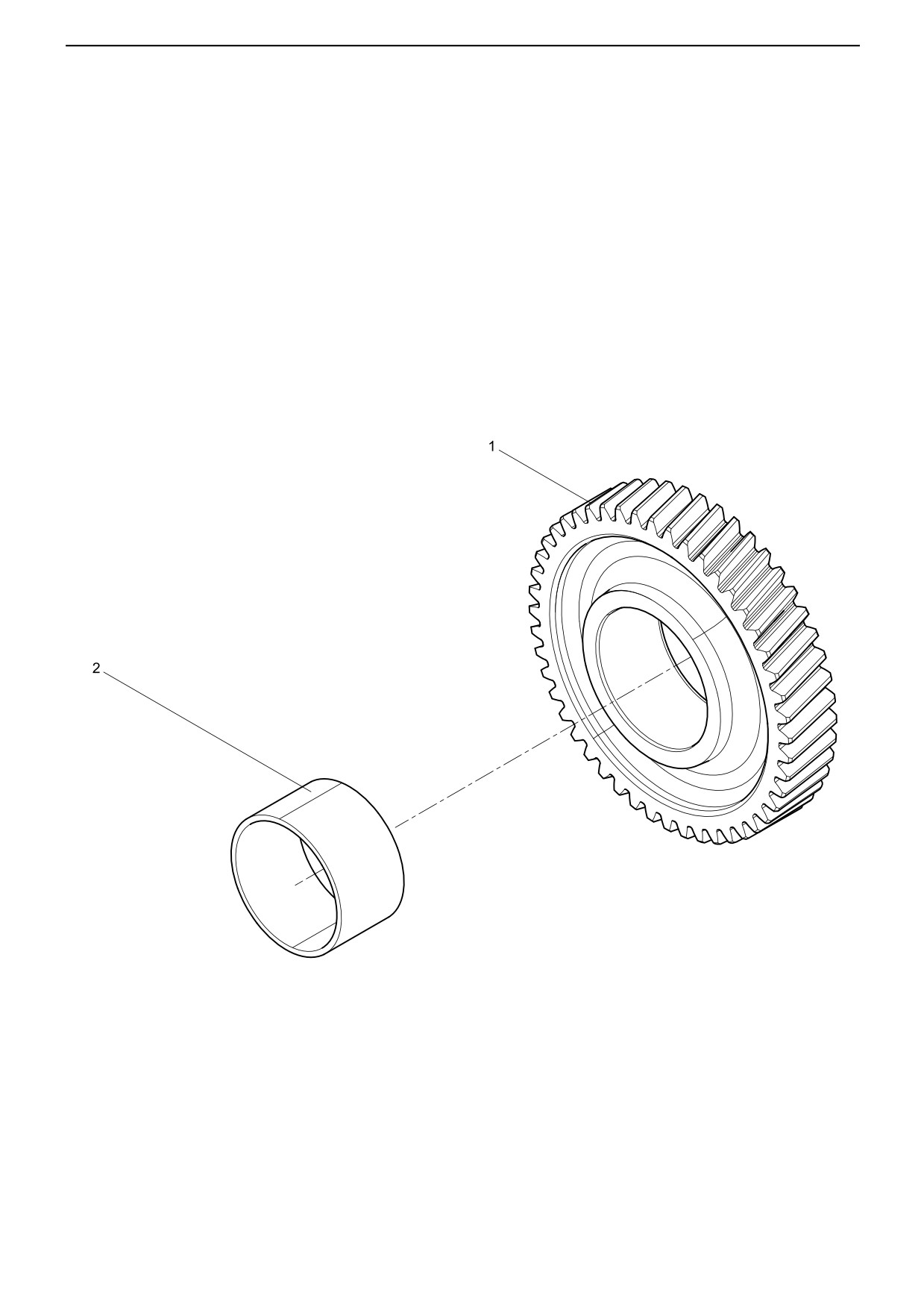

46·
中间齿轮总成(Intermediate gear assembly)
·
47·
中间齿轮总成(Intermediate gear assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61560050052
1
中间齿轮
Intermediate gear
2
61560050051
1
衬套
Bushing
·
48·
EVB排气摇臂组件(EVB Exhaust Rocker Arm Set)
·
49·
EVB排气摇臂组件(EVB Exhaust Rocker Arm Set)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
2130050065
6
气门间隙调整螺母
Valve adjusting nut
2
612600050059
6
排气门摇臂组件
Exhaust valve rocker arm
3
612600050043
6
气门间隙调节螺钉
Valve Adjusting Bolt
·

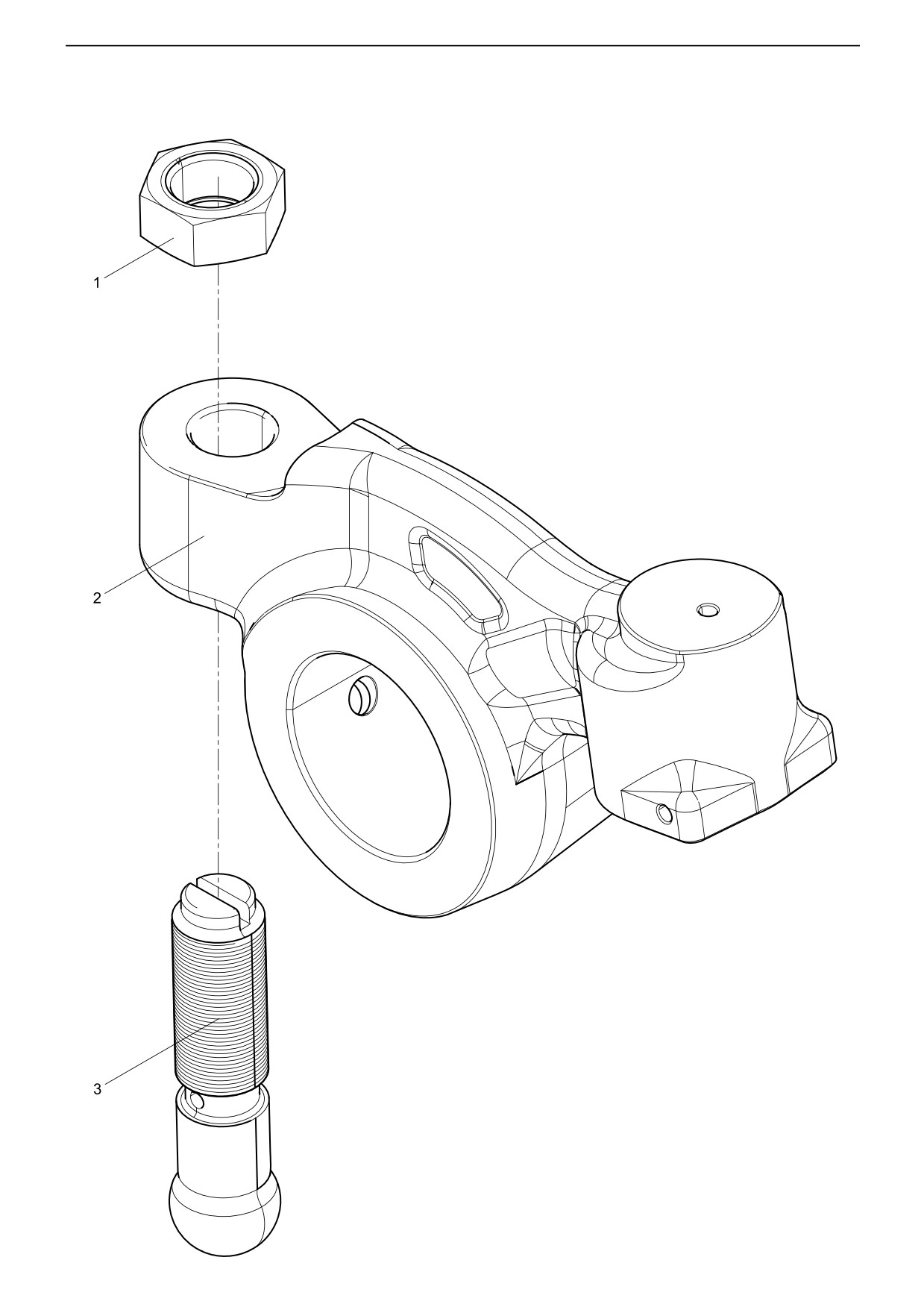

50·

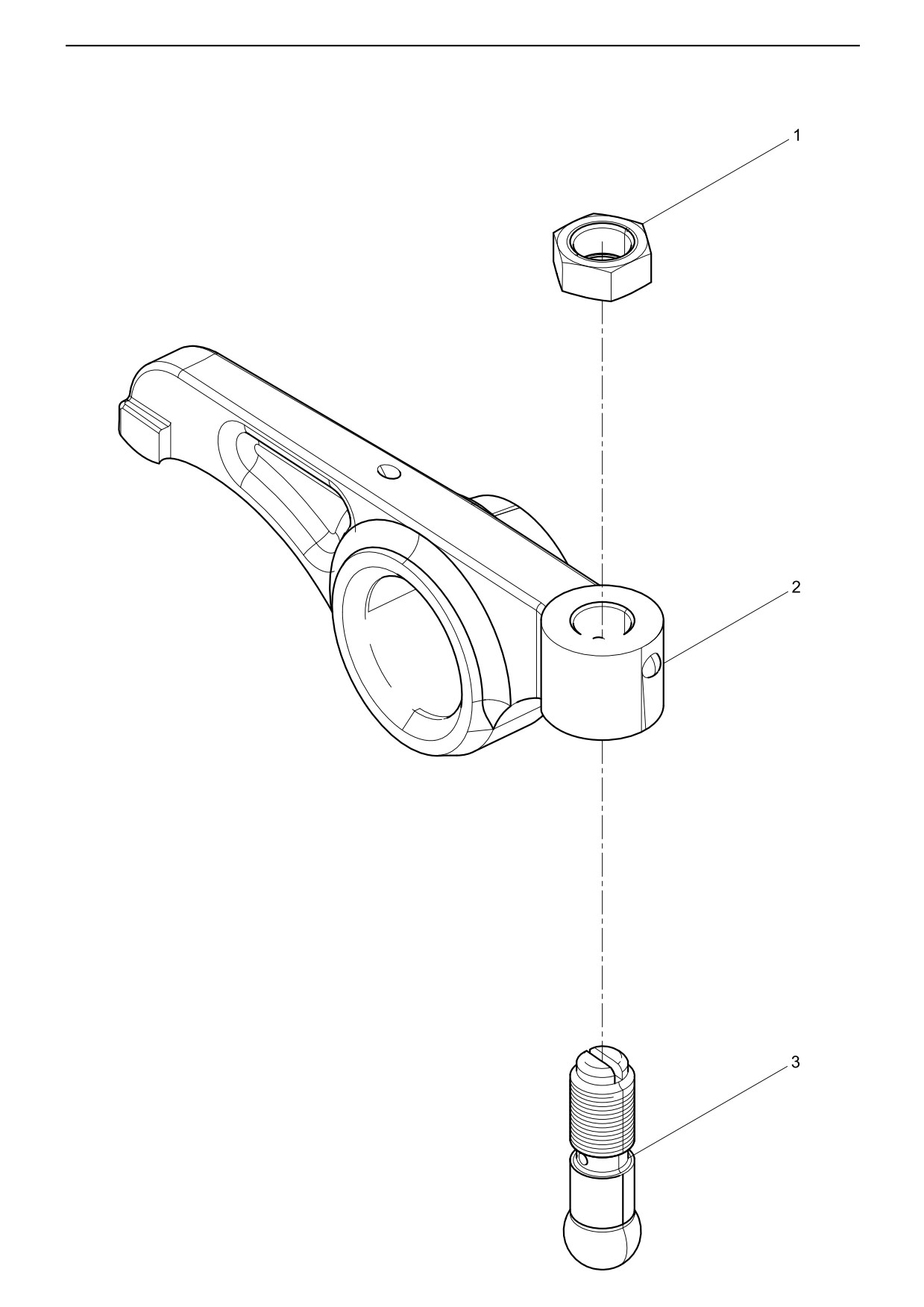

进气门摇臂总成(Intake valve rocker arm)
·
51·
进气门摇臂总成(Intake valve rocker arm)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
2130050065
6
气门间隙调整螺母
Valve adjusting nut
2
614050048
6
进气摇臂
Intake Rocker Arm
3
614050010
6
气门间隙调整螺钉
Valve Adjusting Bolt
·
52·

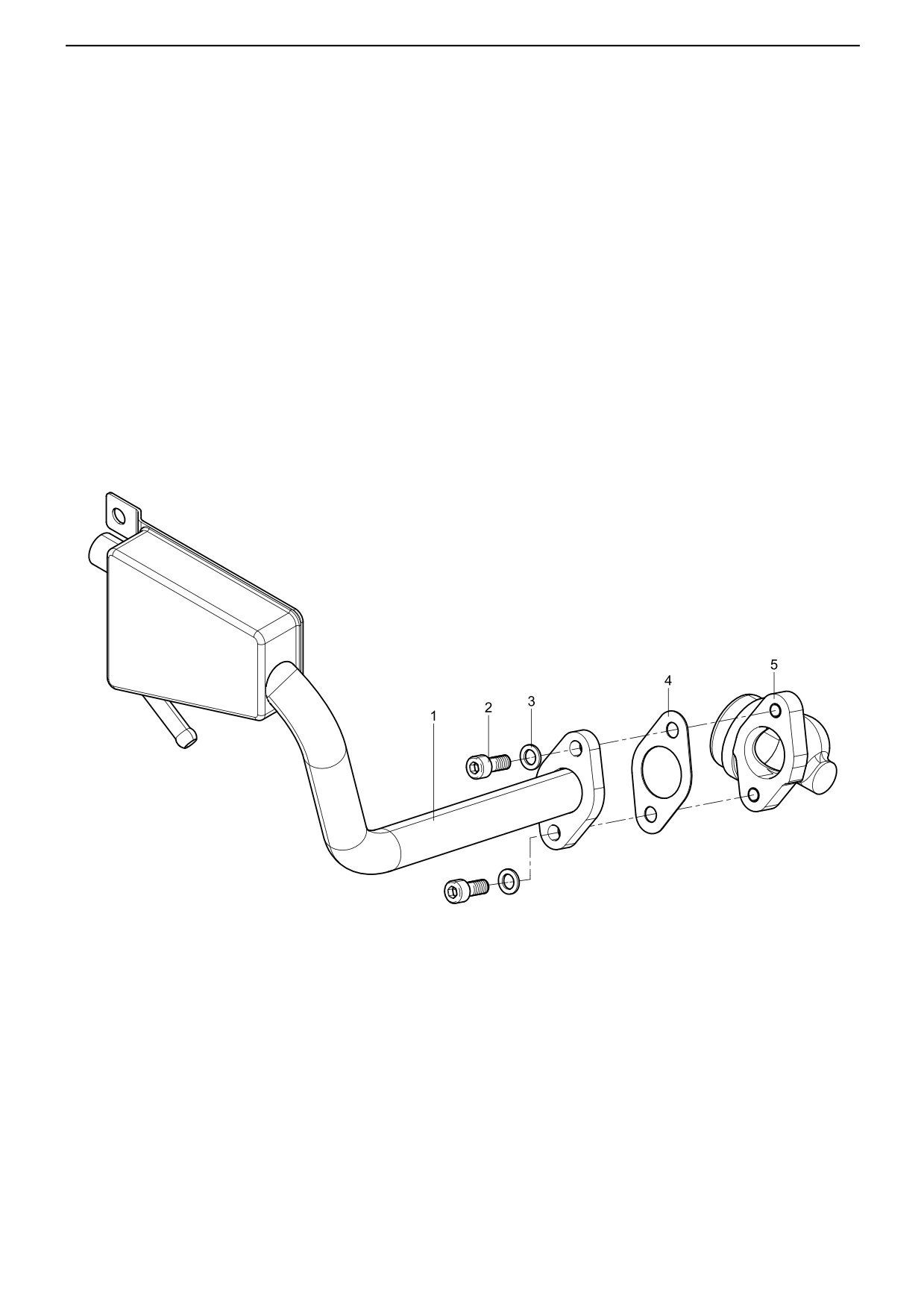

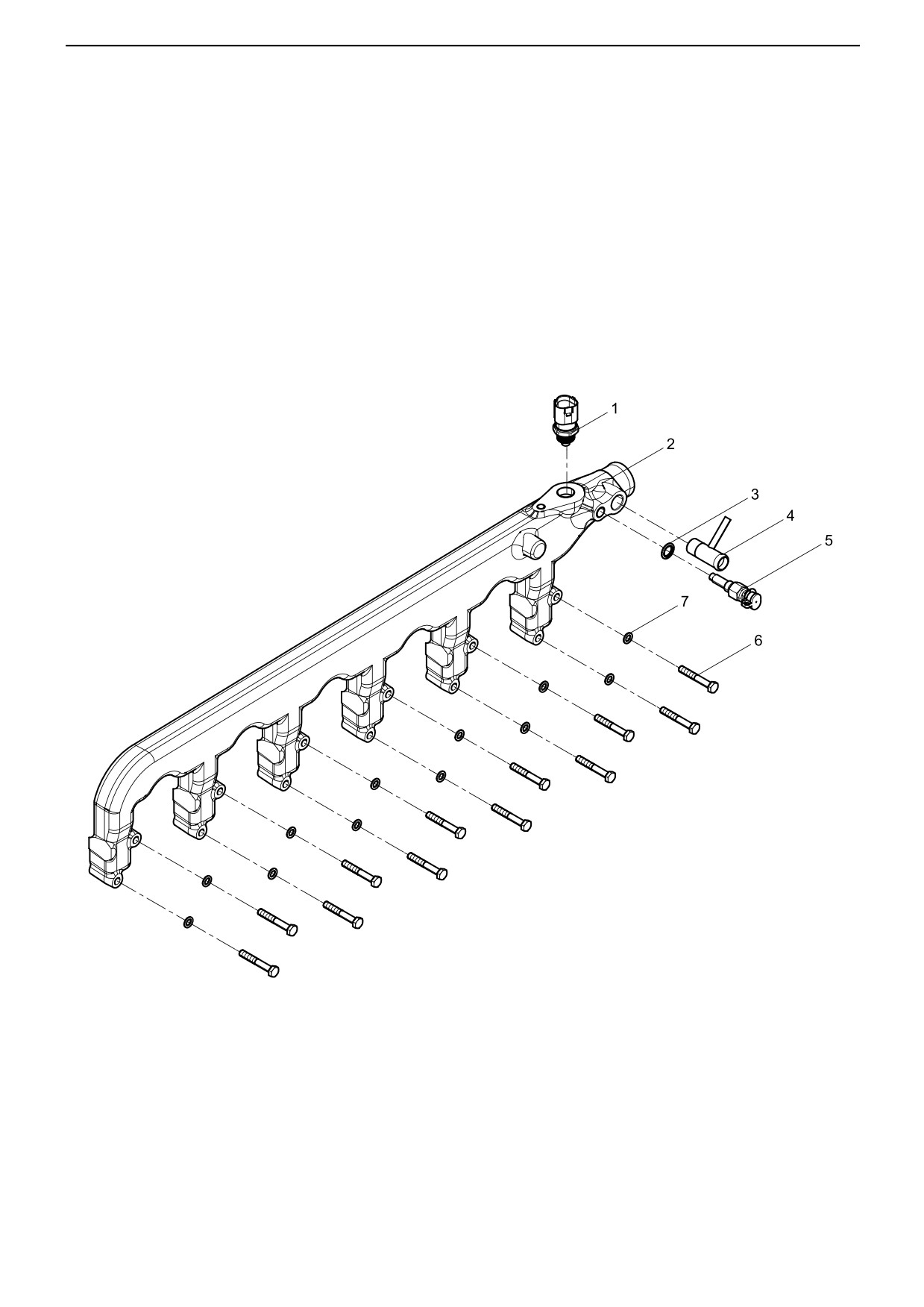

出水管结合组(Water Outlet Pipe Group)
·
53·
出水管结合组(Water Outlet Pipe Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600061654
1
双温控开关
2
612600040503
1
出水管
Water outlet pipe
3
612600080200
1
密封垫圈
Seal washer
4
61500060045
1
管接头组件
Adapter assembly
5
612600090792
1
温度传感器
Temperature sensor
6
90003802455
12
六角头螺栓
Hexagon bolt
7
90003932023
12
波形弹性垫圈
Wave spiral washer
·
54·

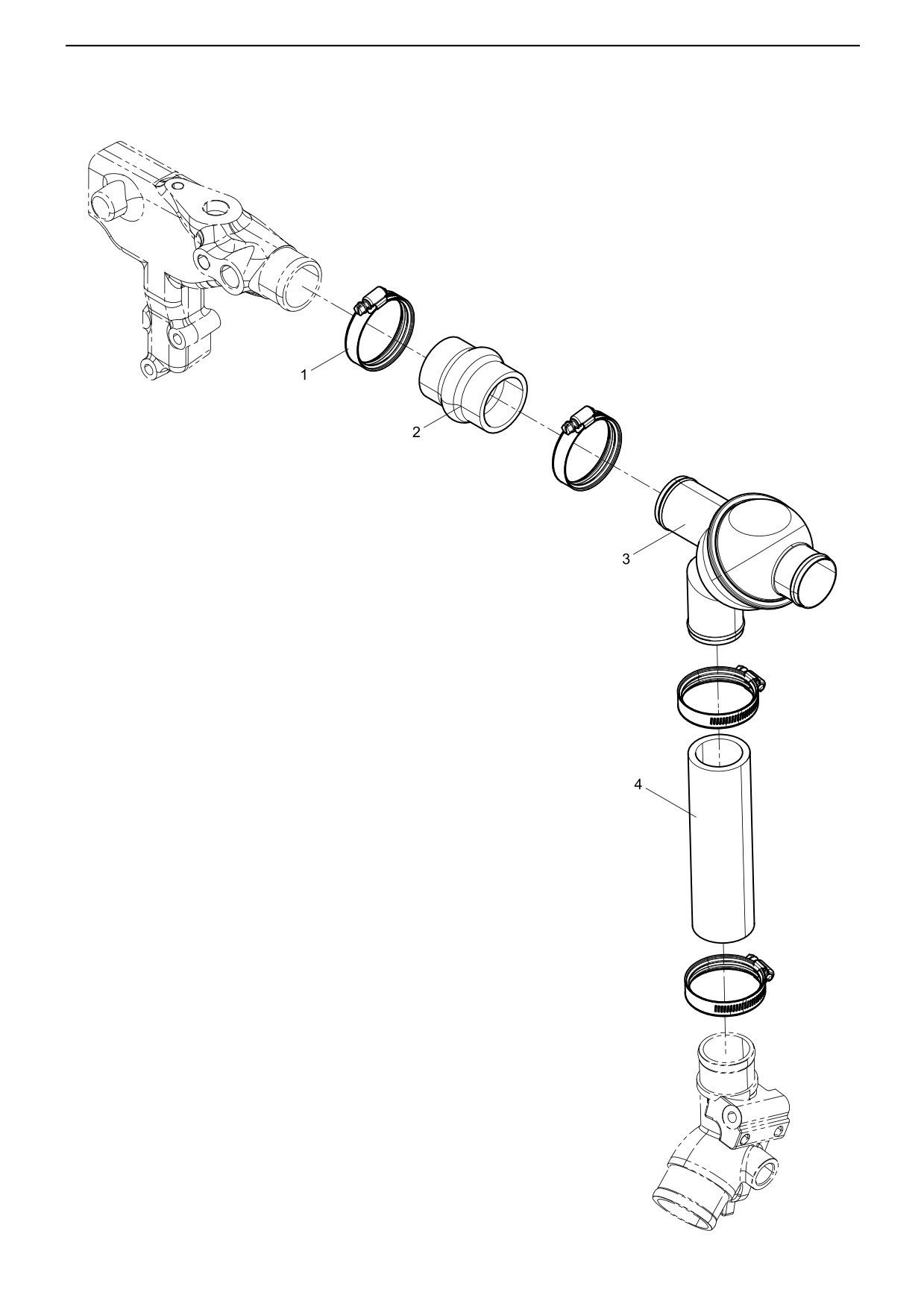

节温器结合组(Thermostat Group)
·
55·
节温器结合组(Thermostat Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600061883
4
卡箍
Clamp
2
612600060518
1
冷却液连接胶管
Coolant Connecting Rubber Pipe
3
612600061730
1
外置节温器
External Thermostat
4
61000060261
1
冷却液连接胶管
Coolant Connecting Rubber Pipe
·
56·

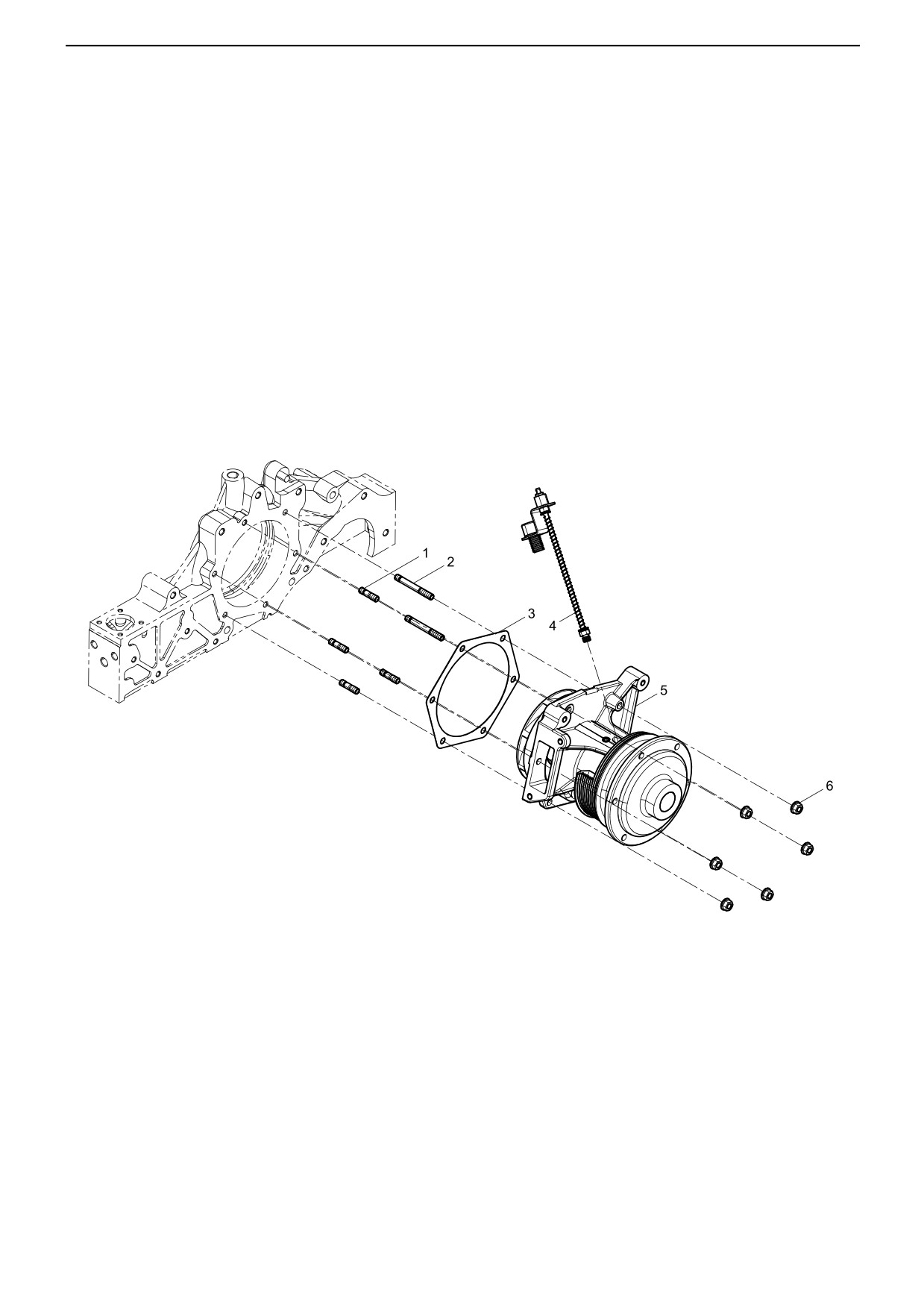

水泵结合组(Water pump assembly)
·
57·
水泵结合组(Water pump assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003813429S
4
双头螺柱
Stud
2
90003813471S
2
双头螺柱
Stud
3
614060008
1
水泵密封垫
Seal gasket of water pump
4
612600061396
1
水泵加黄油装置
Adding butter thingamy of water pump
5
612600061603
1
水泵总成
Water pump assembly
6
612600061719
6
六角法兰面承面带齿螺母
Hexagon Flange Nut
·
58·

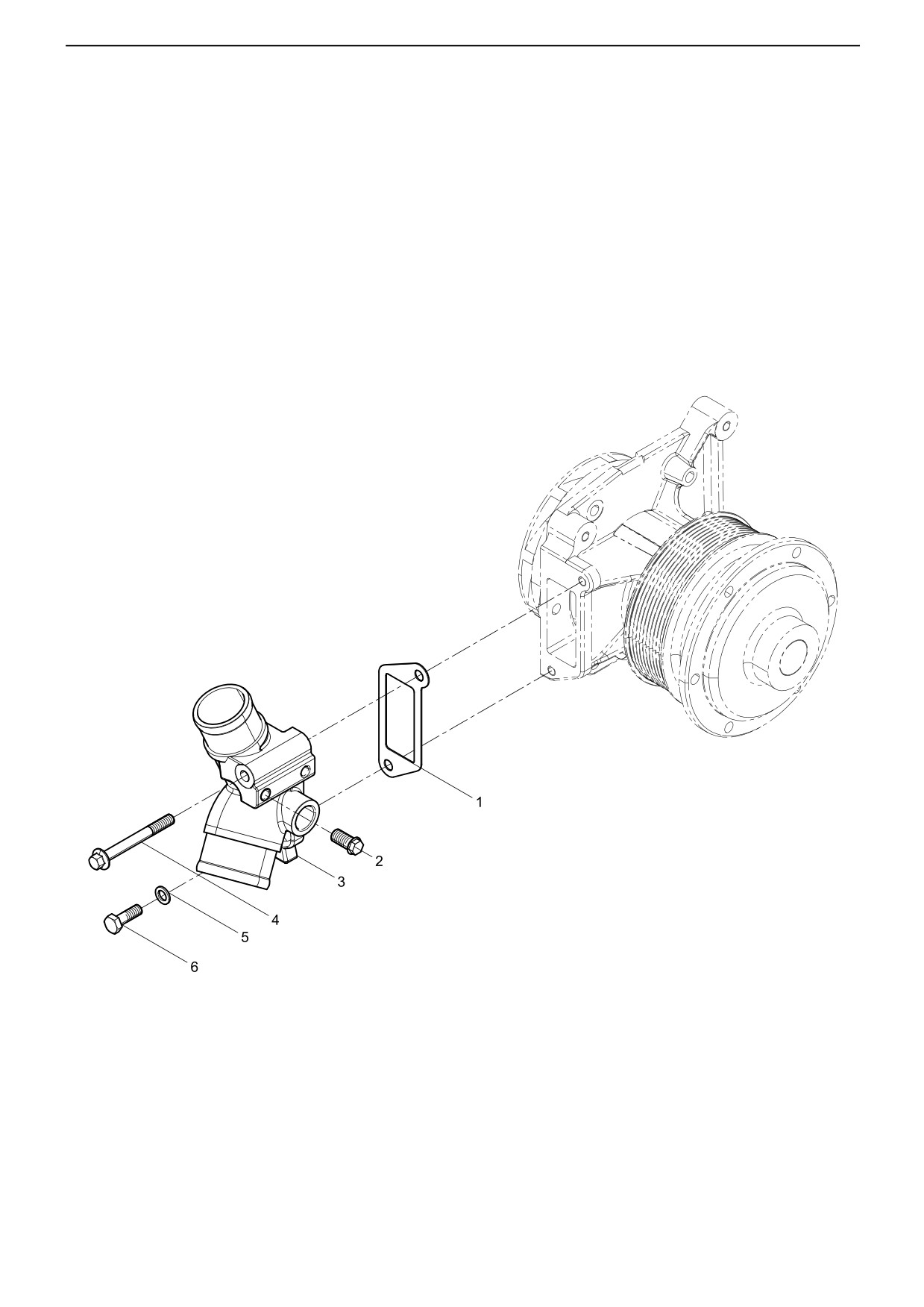

水管接头结合组(Water Pipe Connector Group)
·
59·
水管接头结合组(Water Pipe Connector Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614060024
1
水管接头垫片
Gasket
2
90011430007
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
3
612600061875
1
水管接头
Water pipe joint
4
90011430005
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
90003932023
1
波形弹性垫圈
Wave spiral washer
6
90003802424
1
六角头螺栓
Hexagon bolt
·

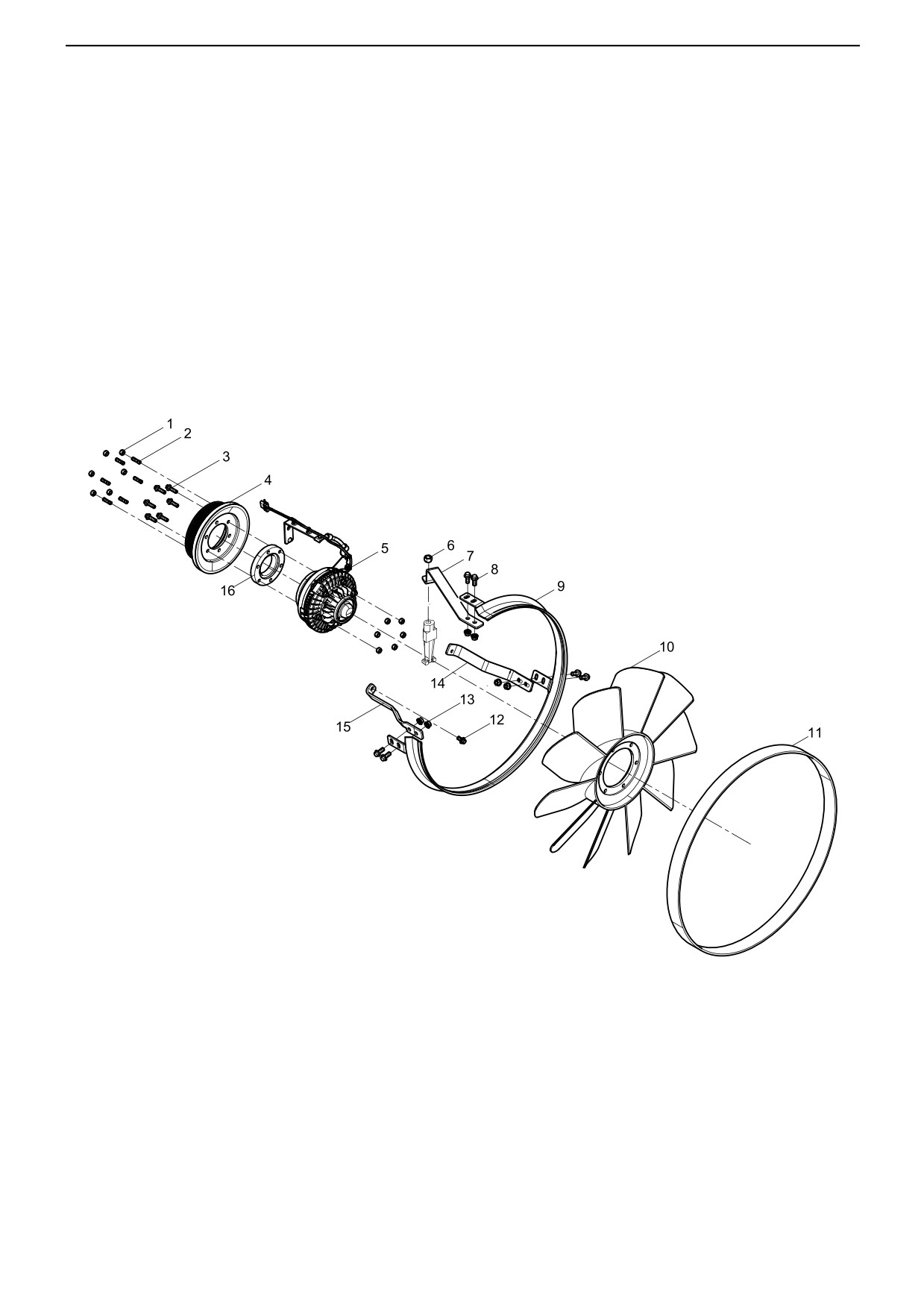

60·
风扇及轮毂结合组(Fan and Hub Group)
·
61·
风扇及轮毂结合组(Fan and Hub Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
Prevailing Torque Type All-metal
1
90003888451
12
2型全金属六角锁紧螺母
Hexagon Nut,
2
90003813423S
6
双头螺柱
Stud
3
90011430018
6
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
4
612600061470
1
皮带轮
Belt pulley
5
612600061909
1
风扇离合器
Fan Clutch
Prevailing Torque Type All-metal
6
90003888453
1
2型全金属六角锁紧螺母
Hexagon Nut,
7
612600062297
1
护风罩支架
Fence Wind Cover Bracket
8
90011430008
6
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
9
612600062294
1
护风罩总成
Air guiding assembly
10
612600060215
1
风扇
Fan
11
612600061588
1
护风带总成
Air cowl assembly
12
90011430040
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
13
612600061720
6
六角法兰面承面带齿螺母
Hexagon Flange Nut
14
612600062298
1
护风罩右支架
Air guiding bracket (right)
15
612600062296
1
护风罩左支架
Air guiding bracket(left)
16
612600061480
1
风扇连接盘
Connecting disk of fan
·
62·

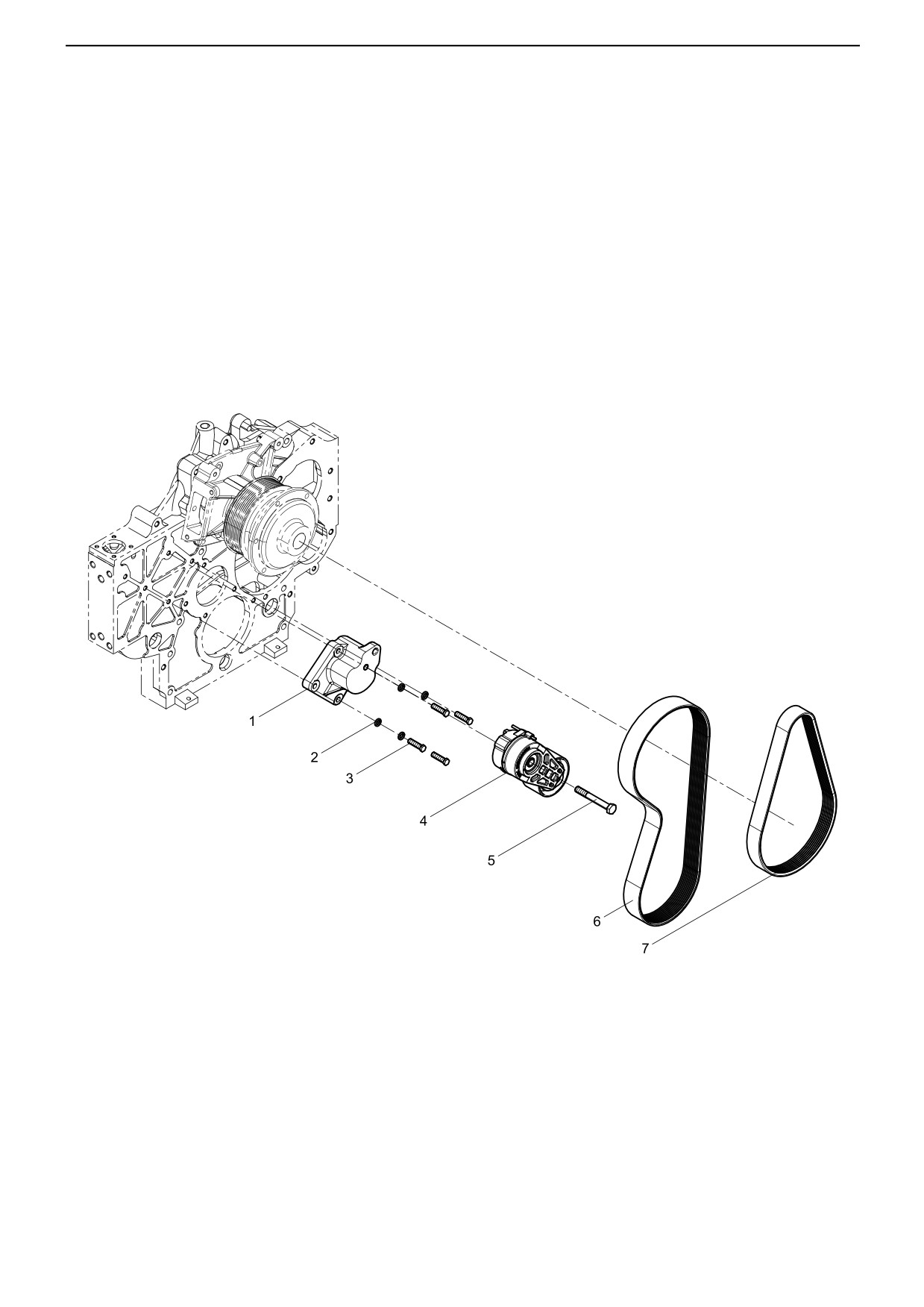

张紧轮及皮带结合组(Tensioner and Belt Assembly)
·
63·
张紧轮及皮带结合组(Tensioner and Belt Assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600062026
1
张紧轮座
Tension wheel seat
2
90003931102
4
弹簧垫圈
Spring washer
3
90003802432S
4
六角头螺栓
Hexagon bolt
4
612600061256
1
皮带张紧轮
Belt tightener
5
90011260010
1
六角头螺栓
Hexagon bolt
6
612600061360
1
10PK 多 楔 带
7
612600090600
1
汽车多楔带
Ribbed belt
·

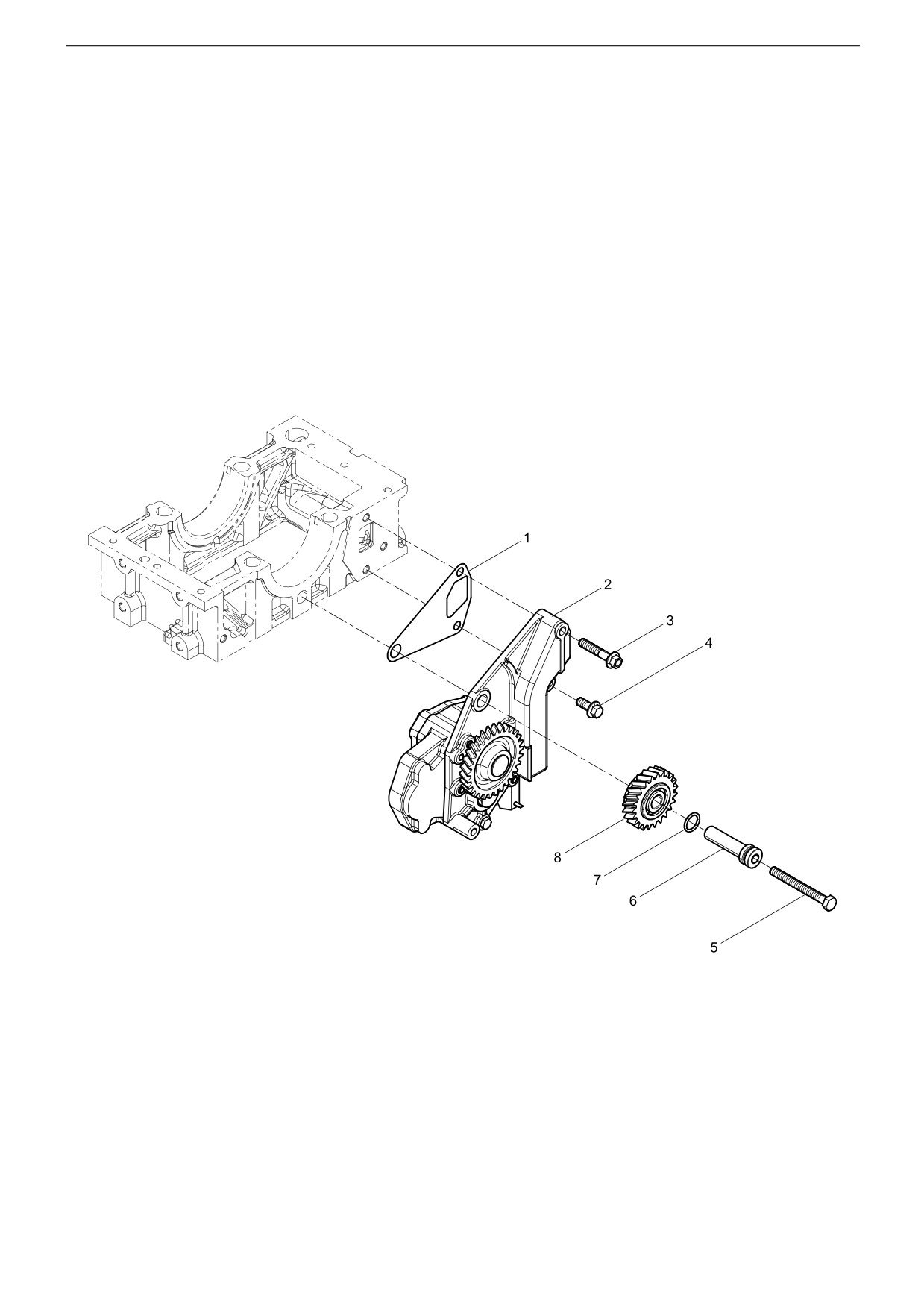

64·
机油泵结合组(Oil pump assembly)
·
65·
机油泵结合组(Oil pump assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614070055
1
机油泵垫片
Oil pump gasket
2
612600070329
1
机油泵
Oil pump
3
612600070411
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
4
90011430008
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
90003802578S
1
六角头螺栓
Hexagon bolt
6
6140756
1
中间齿轮轴
Intermediate gear shaft
7
614070155
1
密封圈
Seal washer
8
612600070364
1
机油泵中间齿轮组件
Oil Pump Idle Gear Assembly
·

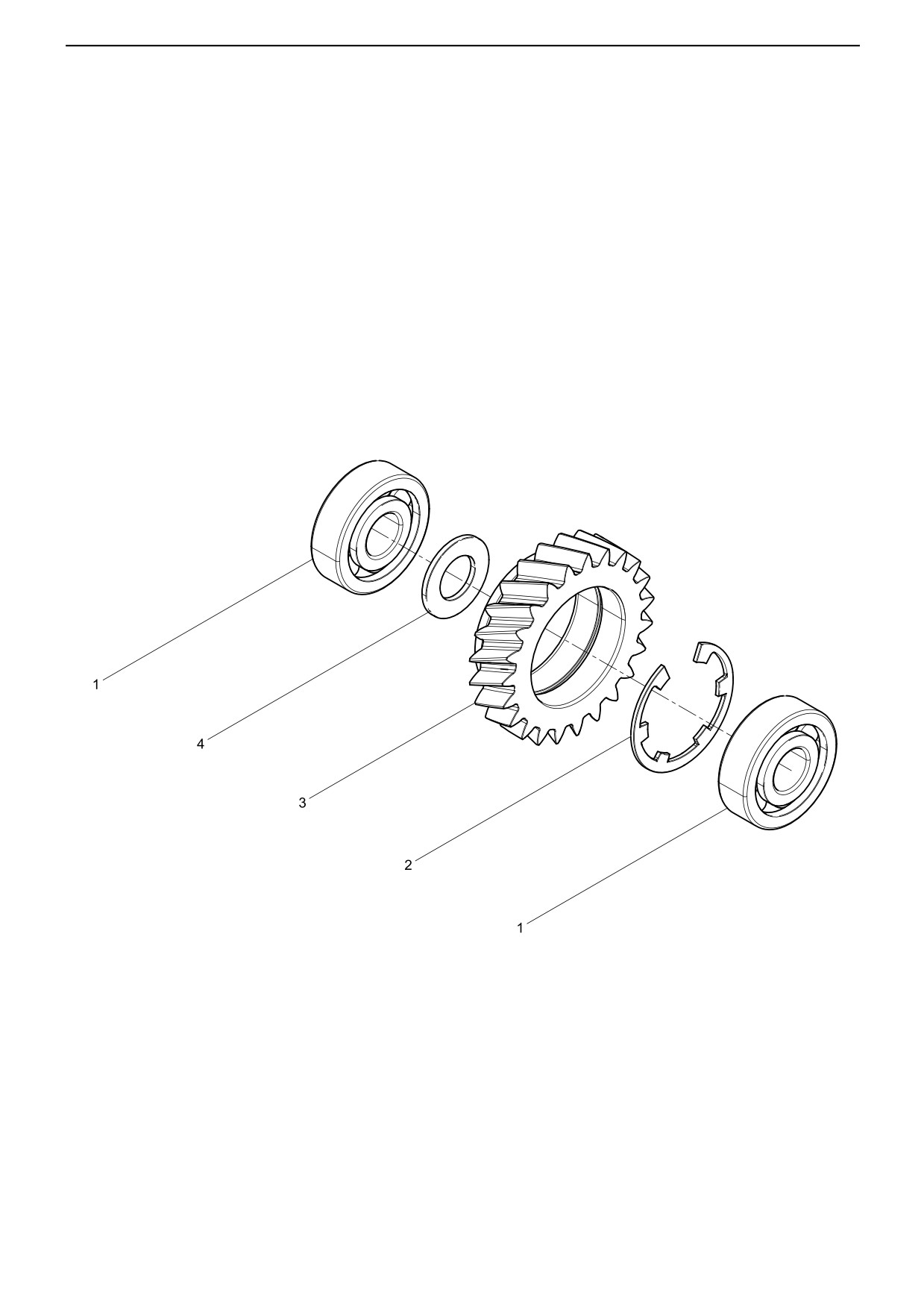

66·
机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)
·
67·
机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003311410
2
向心球轴承
Centripetal ball bearing
2
90003934732
1
带凸齿的孔用挡圈
Circlip with Teeth for Hole
3
614070061
1
机油泵中间齿轮
Oil pump intermediate gear
4
6140749
1
中间隔圈
Spacer ring
·

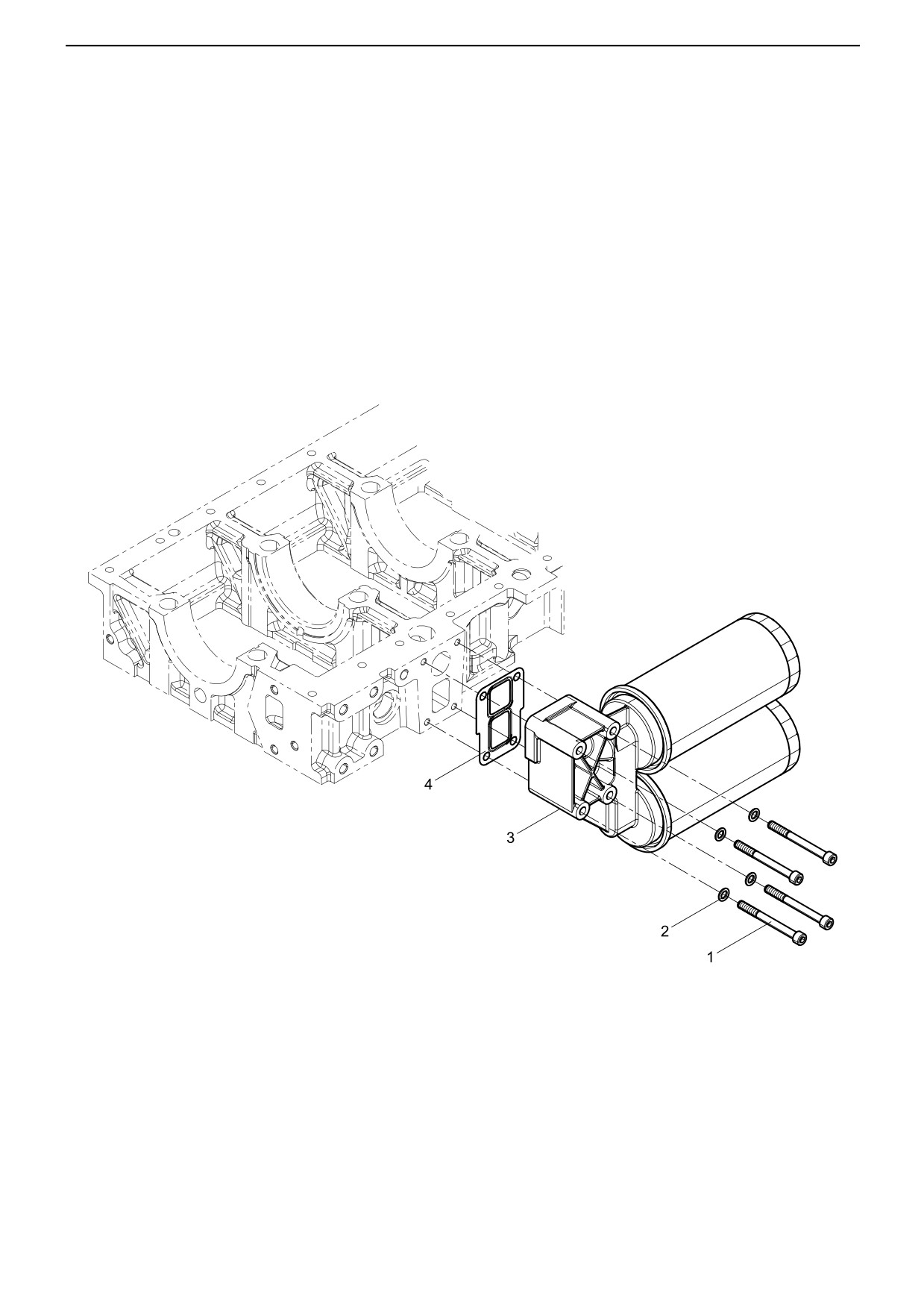

68·
机油滤清器结合组(Oil filter assembly)
·
69·
机油滤清器结合组(Oil filter assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082135
4
内六角圆柱头螺钉
Inner hexagon screw
2
90003932023
4
波形弹性垫圈
Wave spiral washer
3
612600070347
1
机油滤清器总成
Oil filter assembly
4
612600070375
1
机油滤座垫片
Oil filter seat gasket
·
70·
///////////////////////////////////////
