21.9. Воздушные каналы.
1. Демонтаж и установка.
* Последовательность демонтажа показана на рисунке 21.44.

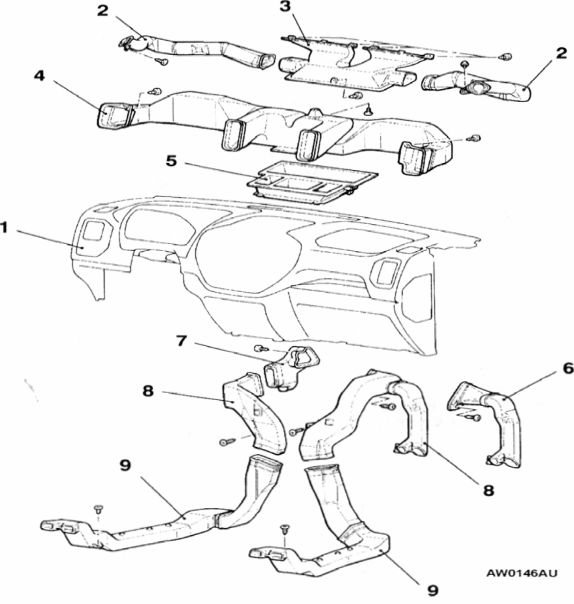

Рисунок 21-44.
Надписи на рисунке: последовательность разборки насадки обдува стекла, воздушных каналов и гнезда центрального воздушного канала: 1. Приборная панель (см. описание в соответствующей главе настоящего руководства). 2. Боковые каналы обдува стекол. 3. Насадка обдува стекла. 4. Вентиляционный воздушный канал. 5. Гнездо центрального воздушного канала. Последовательность разборки каналов обдува на ноги, канала 'А' заднего обогревателя: 6. Канал обдува на ноги (для автомобилей, не оборудованных системой заднего обогрева). 7. Канал обдува на ноги. 8. Воздушный канал заднего обогрева (для автомобилей, оборудованных системой заднего обогрева). Разборка канала 'В' заднего обогревателя: приборная панель (см. описание в соответствующей главе настоящего руководства), напольные подкладки, коврики. 9. Задние воздушные каналы обогрева.
