21.8. Трубопровод системы кондиционирования.
1. Демонтаж и установка.
* Операции, выполняемые перед началом демонтажа и после завершения установки.
- Спустить хладагент и заправить систему хладагентом (описание приводится выше в данной главе).
- Демонтаж и установка решетки радиатора охлаждения (см. описание в соответствующей главе).
- Демонтаж и установка воздушного фильтра (см. описание в соответствующей главе). Последовательность демонтажа показана на рисунке 21-43.

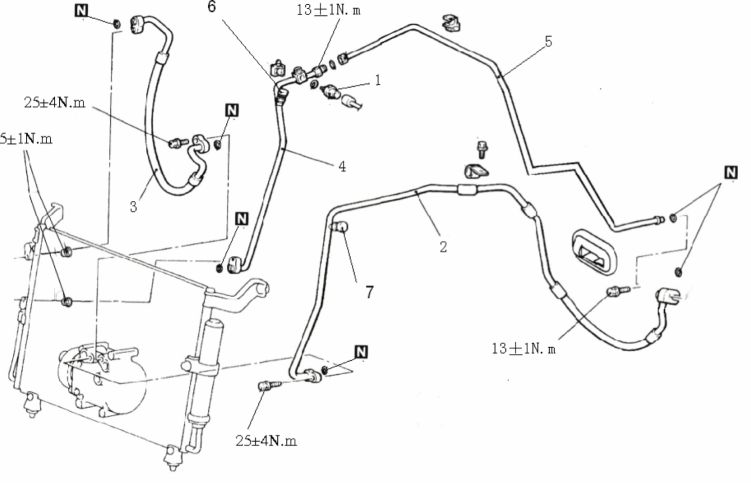

Рисунок 21-43.
Надписи на рисунке: ‘N’ обозначает стопорное кольцо. А. Место соединения трубки. В. Кольцевое уплотнение. С. SUN PAG 56 (для компрессора WXH19-086S), UCON-RL488 (для компрессора V50). 1. Датчик давления в системе кондиционирования. 2. Всасывающий гибкий воздушный шланг. 3. Выпускной гибкий воздушный шланг. 4. Трубка высокого давления ‘А’. 5. Трубка высокого давления ‘В’. 6. Заправочный клапан высокого давления. 7. Заправочный клапан низкого давления.
* Важнейшие моменты разборки.
Во избежание попадания пыли и других посторонних предметов из окружающей среды вовнутрь системы необходимо герметично закрывать отверстия соединений конденсатора и отверстия снятых труб и шлангов.
Внимание:
Плотно закрыть отверстия всех труб и шлангов, а также их соединений для предотвращения поглощения влаги маслом в системе кондиционирования и осушителем.
