10.4. Демонтаж и установка угольного цилиндра.
* Демонтаж и установка угольного цилиндра.
Операции, выполняемые до начала демонтажа и после завершения установки.
- Снять и установить воздушный фильтр (см. описание в соответствующей главе настоящего руководства).
- Снять и установить опору аккумулятора.
Последовательность демонтажа (см. рисунок 10-19).

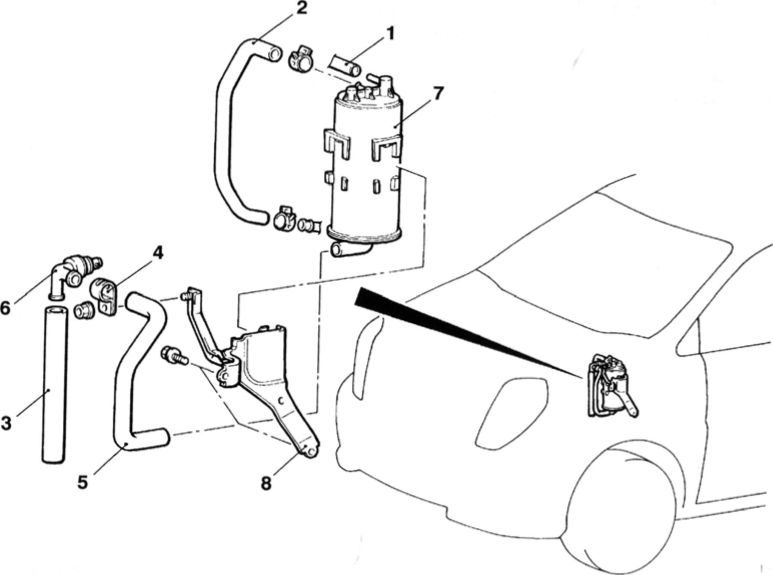

Рисунок 10-19.
Надписи на рисунке: 1. Отсоединить вакуумный гибкий шланг. 2. Отсоединить гибкий шланг системы контроля испарения топлива. 3. Отсоединить гибкий шланг системы контроля испарения топлива. 4. Стать кронштейн вентиляционного клапана. 5. Отсоединить гибкий шланг системы контроля испарения топлива. 6. Угольный цилиндр.
7. Кронштейн угольного цилиндра.
Установка деталей п узлов системы выполняется в последовательности,
