8.4. Воздушный фильтр в сборе.
1. Демонтаж и установка.
Внимание:
Детали, помеченные символом изготовлены из композитного материала, состав которого включает макулатуру и синтетические смолы. При работе с такими деталями необходимо обращать внимание на следующее:
1. При установке и демонтаже не следует подвергать детали воздействию ударов или значительной нагрузки.
2. При установке следить за правильным совмещением детали с поверхностью нижней половины кожуха воздушного фильтра.
3. Утилизация таких деталей производится сжиганием.
Последовательность демонтажа (см. рисунок 8-1).

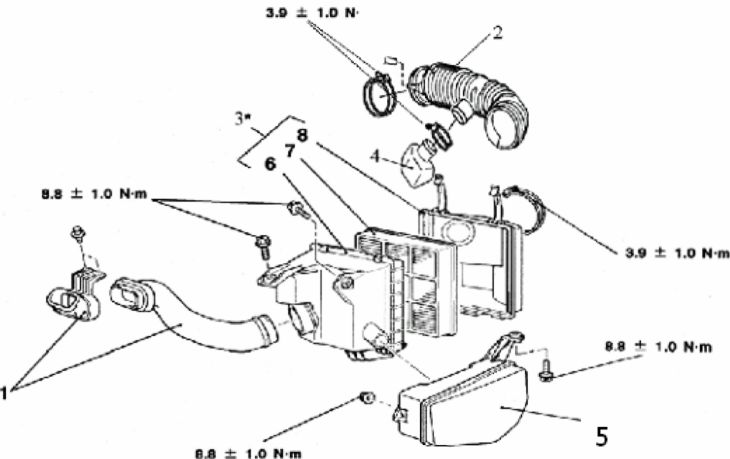

Рисунок 8-1.
Надписи на рисунке: 1. Впускная воздушная труба в сборе. 2. Выпускная воздушная труба в сборе. 3. Воздушный фильтр в сборе. 4. Малая резонансная камера. 5. Большая резонансная камера в сборе (сначала снимается панель крыла). 6. Нижняя половина корпуса воздушного фильтра. 7. Патрон воздушного фильтра. 8. Верхняя половина корпуса воздушного фильтра.
