Регулировка ножных тормозов АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

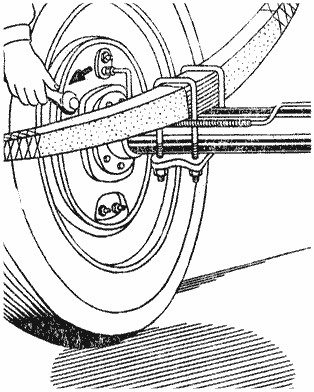

Регулировка зазора между колодками и тормозными барабанами. По мере износа фрикционных накладок, тормозных колодок, зазоры между колодками и тормозными барабанами увеличиваются, и педаль при торможении начинает приближаться к полу кузова. Для устранения излишних зазоров необходимо производить текущую регулировку тормозов эксцентриками. Шестигранные концы осей этих эксцентриков выведены наружу сквозь опорные щиты тормозов несколько выше осей колес (фиг. 102). На фигуре стрелкой показано направление вращения эксцентрика, при котором зазор уменьшается.

При смене накладок (или целиком колодок), а также при нарушении положения нижних опорных пальцев, установленного на заводе, необходимо производить полную регулировку тормозов.

Эта регулировка выполняется при помощи регулировочных эксцентриков и нижних опорных пальцев для того, чтобы обеспечить при торможении прилегание колодок по всей их поверхности к тормозным барабанам.

Перед регулировкой передних тормозов необходимо проверить правильность регулировки подшипников колес.


При проведении текущей регулировки тормозов необходимо:

1. Поднять домкратом колесо, тормоз которого регулируется, так, чтобы шина не касалась пола.

2. Вращая колесо, поворачивать регулировочный эксцентрик передней колодки до тех пор, пока колодка не затормозит колесо.

3. Постепенно отпускать эксцентрик, поворачивая колесо рукой до тех пор, пока колесо не станет вращаться свободно (без задевания барабана за колодки).

4. Отрегулировать заднюю колодку так же, как и переднюю.

5. Проделать указанные операции со всеми остальными тормозами.

6. Проверить отсутствие нагрева тормозных барабанов во время поездки.

При правильно отрегулированных зазорах между колодками и барабанами тормозная педаль при полном торможении должна опускаться не более чем на половину своего хода.


Hи в коем случае не следует при текущей регулировке тормозов отвертывать гайки 10 опорных пальцев 9 колодок (фиг. 96), расположенных в нижней части опорного щита тормоза, и нарушать заводскую установку этих пальцев.

При проведении полной регулировки тормозов необходимо:

1. Произвести текущую регулировку, как было указано выше.

2. Отпустить гайки 10 опорных пальцев 9 (фиг. 96).

3. Нажать на тормозную педаль с силой 10 - 15 кг и повернуть опорные пальцы в направлениях, указанных стрелками (фиг. 98) до отказа, но без применения больших усилий.

В результате вся поверхность накладки будет прижата к тормозному барабану. В этом положении слегка затянуть гайки 10, стопорящие опорные пальцы.

4. Отпустить педаль и проверить легкость вращения барабана: барабан не должен задевать за накладки. При задевании несколько повернуть опорные пальцы в направлениях, противоположных стрелкам (фиг. 98), до устранения задевания.

5. Окончательно затянуть гайки 10

6. Нажать на педаль тормоза и убедиться, что площадка педали не доходит на 20 - 25 мм или более до пола. Если это расстояние меньше указанного, надо уменьшить зазор между колодками и тормозными барабанами при помощи регулировочных эксцентриков.

7. Проверить отсутствие нагрева тормозных барабанов во время поездки.

Регулировка свободного хода педали тормоза для обеспечения зазора между толкателем и поршнем главного цилиндра. Этот зазор необходим для предотвращения самопроизвольного притормаживания автомобиля на ходу, получающегося вследствие дрожания педали, и для полного растормаживания системы, которое достигается открыванием перепускного отверстия В, сообщающего полость главного цилиндра Д с резервуаром для тормозной жидкости Г (фиг. 100). Величина зазора должна быть 1,5 - 2,5 мм, что соответствует ходу площадки 8 - 14 мм (в ее середине).

Регулировка производится изменением длины толкателя 16 путем навертывания его на соединительную тягу 18.

Порядок регулировки:

1. Проверить положение педали, находящейся под действием оттяжной пружины. Педаль должна упираться в резиновый буфер, укрепленный под наклонным полом кузова.

2. Отвернуть контргайку 17 и, вращая толкатель 16 за шестигранник, добиться свободного хода педали, равного 8 - 14 мм.

3. Затянуть туго контргайку 17 и еще раз проверить величину свободного хода педали.



ЗАПОЛНЕНИЕ ТОРМОЗНОЙ СИСТЕМЫ ЖИДКОСТЬЮ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

В тормозную систему следует наливать только специальную тормозную жидкость. Совершенно недопустимо добавлять хотя бы небольшое количество минерального масла, так как от этого быстро выходят из строя все резиновые детали тормозной системы. Не допускается также применение этиленгликоля, вызывающего коррозию металлических деталей.

Указания о тормозной жидкости даны ниже.

При заполнении жидкостью необходимо выполнить следующие операции:


1. Тщательно удалить всю грязь с главного цилиндра и с перепускных клапанов на тормозных щитах (над местами присоединений трубок и шлангов к колесным цилиндрам).

2. Отвернуть пробку наливного отверстия главного цилиндра и заполнить цилиндр жидкостью. Доступ к пробке осуществляется через люк в полу кузова.

3. На колесном цилиндре правого заднего тормоза снять защитный колпачок на перепускном клапане и надеть на его сферический носик конец резинового специального шланга длиной 350 - 400 мм.

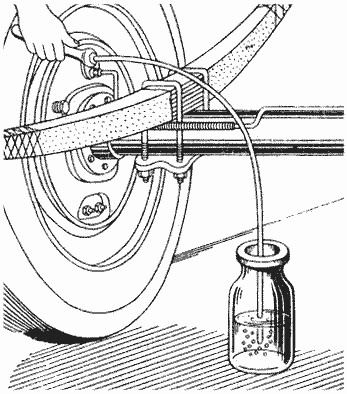

Другой конец шланга опустить в тормозную жидкость, налитую в стеклянный сосуд емкостью не менее 1/2 л. Жидкость наливать в сосуд до половины его высоты (фиг. 103).

4. Отвернуть на 1/2 - 3/4 оборота перепускной клапан 2 (фиг. 96), после чего несколько раз нажать на педаль тормоза.

Нажимать нужно быстро, отпускать - медленно. При этом жидкость под действием поршня главного цилиндра будет заполнять трубопровод и вытеснять из него воздух.


Прокачивать рабочую жидкость через главный цилиндр нужно до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с рабочей жидкостью. Во время прокачки необходимо доливать рабочую жидкость в резервуар главного цилиндра, не допуская ни в коем случае осушения дна, так как при этом в систему вновь проникнет воздух.

5. Плотно завернуть перепускной клапан колесного цилиндра и снять шланг. Завертывать перепускной клапан нужно при нажатой педали.

6. Прокачивать по очереди все тормозы, соблюдая следующую последовательность: задний правый, передний правый, передний левый, задний левый.

7. После прокачки всех четырех тормозов долить жидкость в резервуар главного цилиндра до уровня, находящегося на 15 - 20 мм ниже верхней кромки наливного отверстия, и плотно завернуть пробку. Перед постановкой на место необходимо прочистить и продуть вентиляционное отверстие, просверленное на грани пробки.

При правильных зазорах между колодками и барабанами и отсутствии воздуха в системе педаль тормоза при нажатии ногой не должна опускаться более чем на половину полного хода, после чего нога должна ощущать „жесткую" педаль. Опускание педали на величину более половины хода свидетельствует об излишних зазорах между колодками и тормозными барабанами.

Ощущение „мягкой" педали, позволяющей при незначительном сопротивлении выжать ее до упора в пол, указывает на наличие воздуха в системе.

Не следует нажимать на педаль тормоза, когда снят хотя бы, один барабан, так как поршни под действием давления в системе выйдут из колесного цилиндра и жидкость вытечет наружу.

При сборке колесных цилиндров обязательно смазывать алюминиевые поршни и внутреннюю поверхность цилиндров касторовым маслом для предотвращения заедания тормозов в эксплуатации вследствие коррозии цилиндров.
