ГA3-3307. ВЕНТИЛЯЦИЯ КАБИНЫ
Система вентиляции предназначена для нормального микроклимата в кабине
при эксплуатации автомобиля в летнее время года.
Система вентиляции комбинированная: приточная, принудительная.
ГA3-3307. Приточная вентиляция
Она состоит из короба 1 (рис. 51) вентиляции, расположенного на нижнем
усилителе справа от оси кабины под съемной верхней панелью передка с
жалюзийными отверстиями, воздуховода 3 и двух патрубков 4У расположенных
на панели приборов.
Система работает за счет скоростного подпора воздуха. При движении
автомобиля наружный воздух попадает в короб 1 вентиляции и через
воздуховод 3 и патрубки 4 выходит в кабину. Приток воздуха регулируется
заслонкой 2, управляемой рукояткой 9 (см. рис. 50). При положении
рукоятки в крайнем верхнем положении заслонка закрыта и тем самым
перекрывает полностью доступ наружного воздуха в кабину. При положении
рукоятки в крайнем нижнем положении заслонка полностью открыта, и приток
воздуха в кабину максимальный. При всех промежуточных положениях
рукоятки приток воздуха ограничен.
Направление потока воздуха из патрубка 4 (рис. 51) регулируется с
помощью ручки 5 и поворотом сопла.
Приточной вентиляцией можно пользоваться и в зимнее
время года, когда необходимо понизить температуру воздуха в кабине.

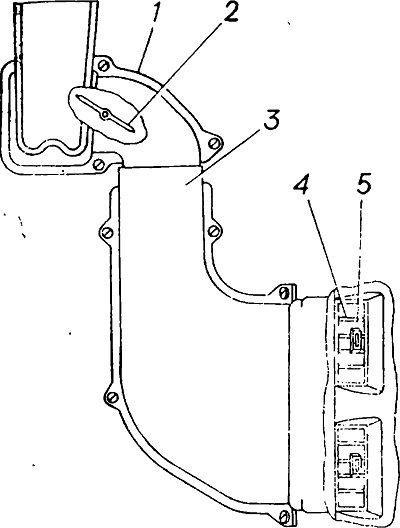

Рис. 51. Вентиляция кабины:
1 — короб; 2 — заслонка; 3 — воздухоотвод; 4 — патрубок; 5 — ручка
