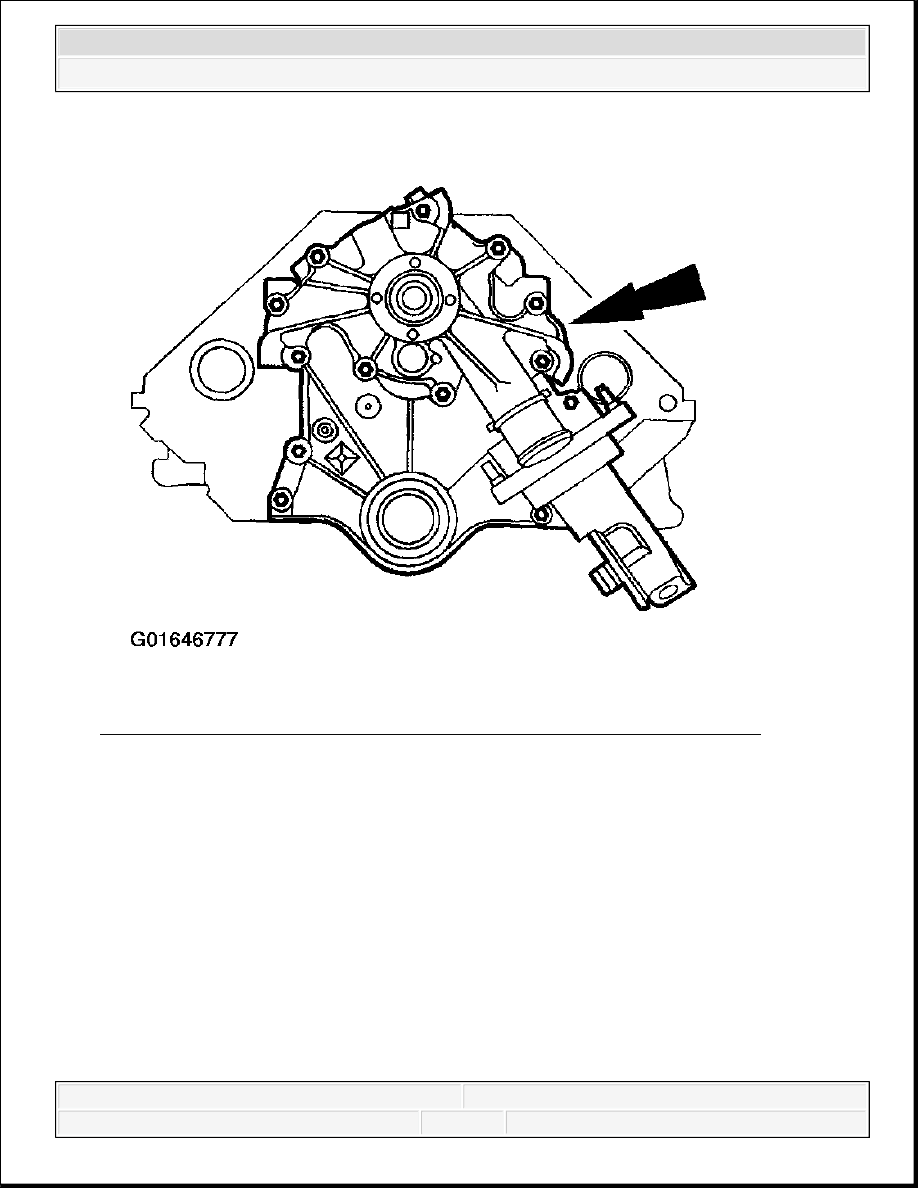

Fig. 265: Removing Front Cover Assembly & Engine Front Cover Gasket
Courtesy of FORD MOTOR CO.

26. Remove the engine front cover assembly and the engine front cover gasket.

Remove the bolts.

Remove the engine front cover.

Remove and discard the front cover gasket.

27. Remove the camshaft position sensor drive gear.

1. Remove the bolt.

2. Remove the camshaft position sensor drive gear.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

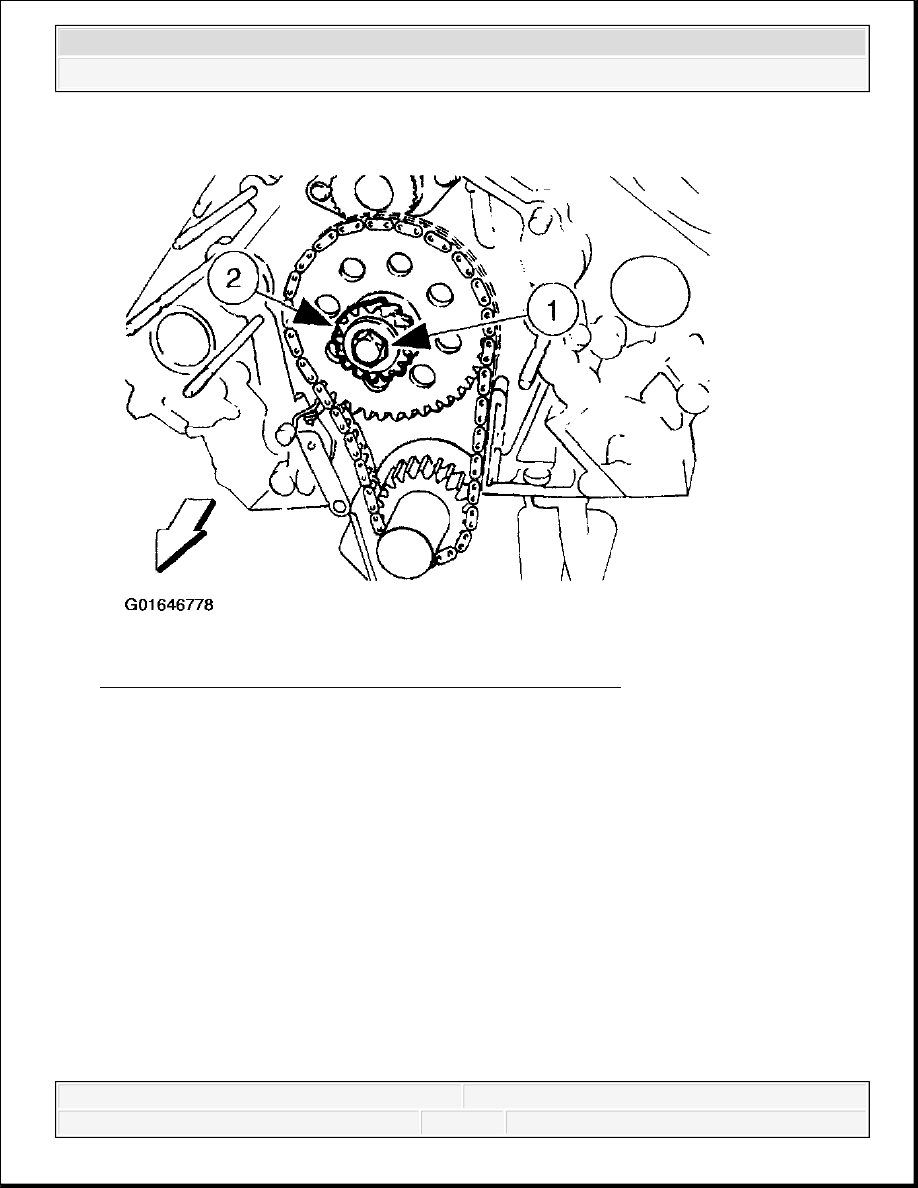

Fig. 266: Removing Camshaft Position Sensor Drive Gear
Courtesy of FORD MOTOR CO.

28. Compress and install a retaining pin to hold the timing chain tensioner.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

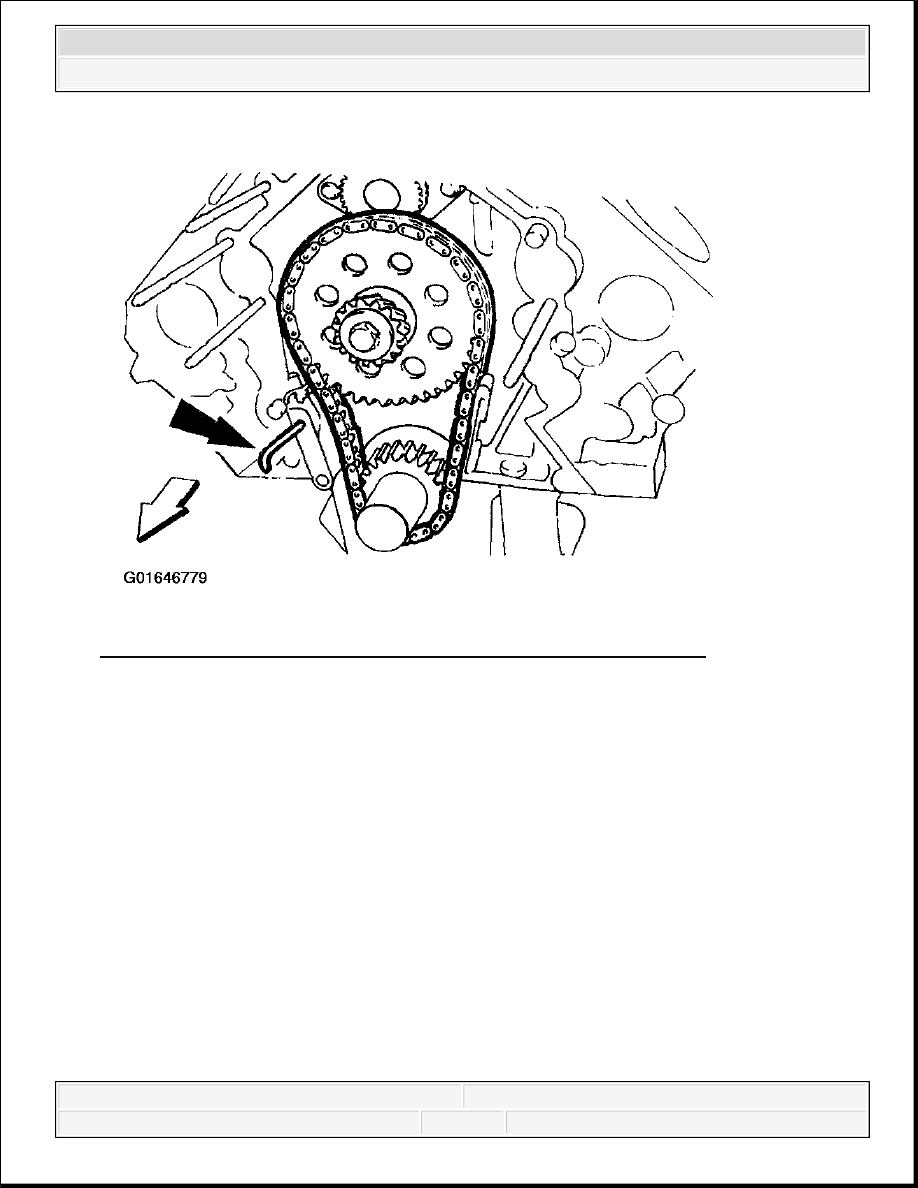

Fig. 267: Installing Retaining Pin To Hold Timing Chain Tensioner
Courtesy of FORD MOTOR CO.

29. Remove the camshaft sprocket, the crankshaft sprocket and the timing chain as an assembly.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

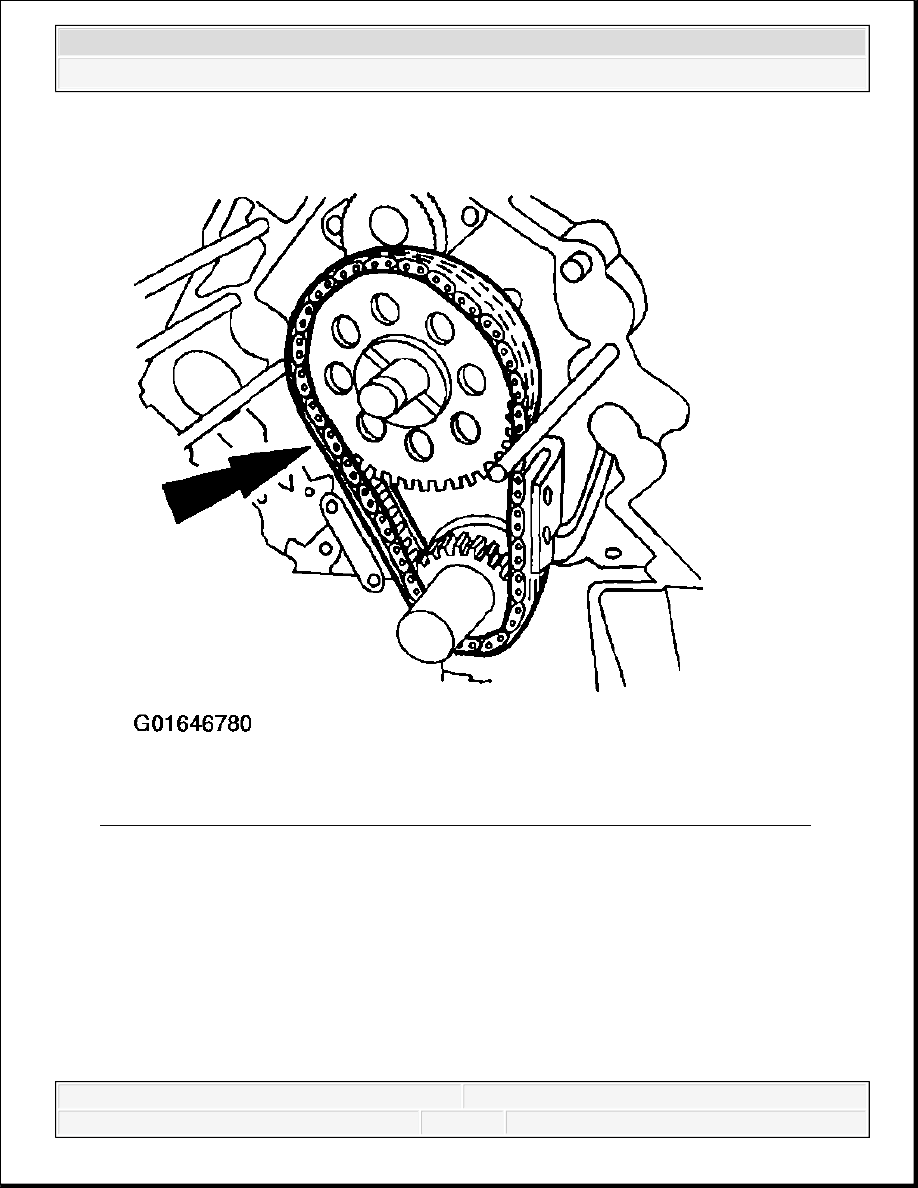

Fig. 268: Removing Camshaft Sprocket, Crankshaft Sprocket & Timing Chain
Courtesy of FORD MOTOR CO.

30. Remove the timing chain tensioner.

1. Remove the bolts.

2. Remove the timing chain tensioner.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
