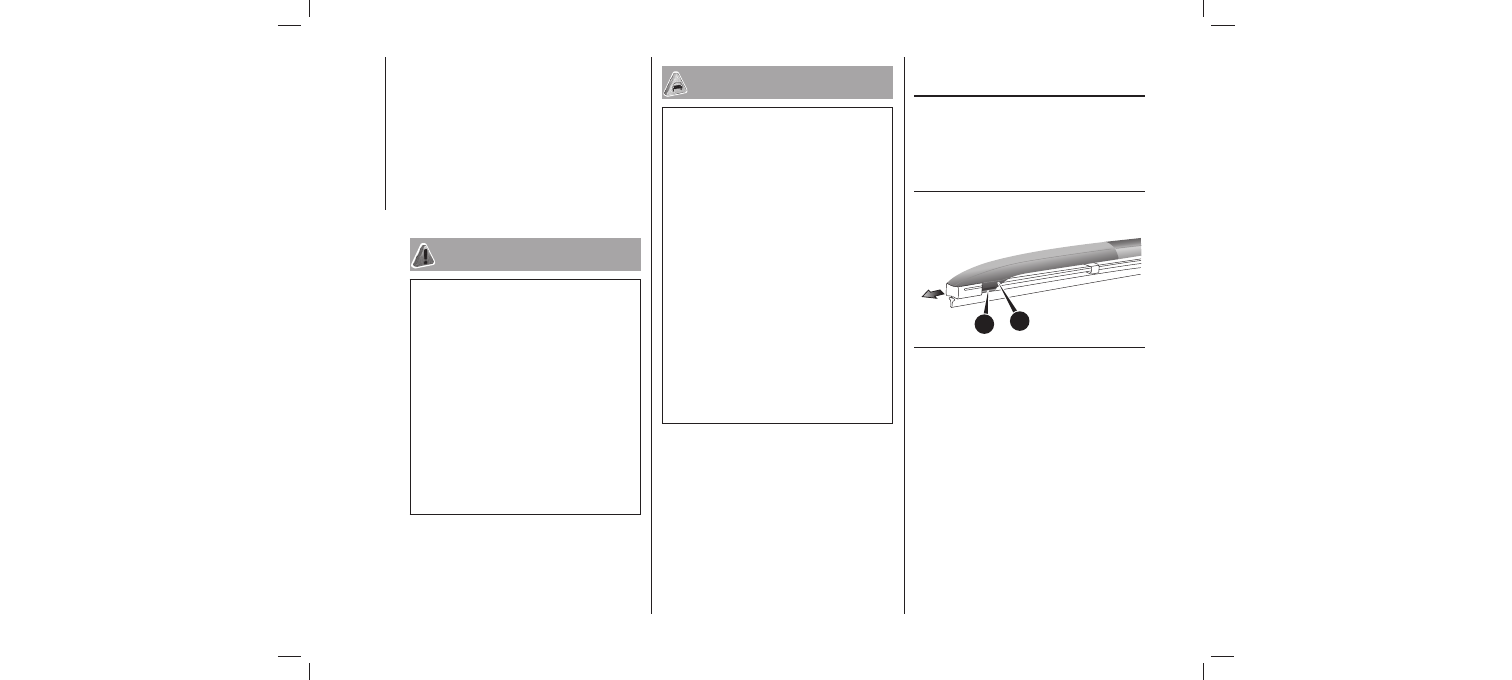

SİLECEK LASTİĞİNİN

DEĞİŞTİRİLMESİ

A

B

420

AG0005274

250

NOT Akünün güvenli bir şekilde takıldı-

ğını ve yolculuk sırasında hareket etmeye-
ceğini kontrol ediniz. Ayrıca her termina-
lin sıkılığını da kontrol ediniz.

NOT Araç uzun bir periyod için kullanıl-

madan bırakılacaksa aküyü sökün ve akü
hidroliğinin  donmayacağı  bir  yerde
saklayınız.  Akü  sadece  tamamen  şarj
edilmişe durumda saklanmalıdır.

NOT Silecek kolunun ön cama düşmesi-

ne izin vermeyiniz, cama hasar verebilir.

                Akü  patlayabileceğinden  kıvılcımlar,

sigaralar ve alevleri aküden uzak tutunuz.

                Aküyü  şarj  ederken  veya  kapalı  yerde

kullanırken havalandırınız.
        Akünün yakınında çalışırken her zaman

koruyucu gözlük takınız.

        Kontak anahtarı ve çalışma modu “ON”

konumundayken aküyü asla ayırmayınız, bunun

yapılması  aracın  elektrikli  parçalarına  hasar

verebilir.

        Yakındaki parçalar, plastik parçalar ve

benzerlerini  çatlatacak,  lekeleyecek  veya

renklerini solduracak sülfürik asitle (akü elektroli-

ti) temas ettirmeyiniz. Temas ederlerse yumuşak

bir bez, güderi veya benzeri ve sulu nötr deterjan

çözeltisiyle silin, sonra etkilenen parçaları hemen

bol suyla durulayınız.

        Aküye asla kısa devre yaptırmayınız. Bu,

aşırı  ısınmasına  ve  hasar  görmesine  sebep

olabilir.

        Akü hızlı şarj edilecekse önce akü kabloları-

nı ayırınız.
        Kısa devreyi önlemek için önce negatif (-)

terminali ayırdığınızdan emin olunuz.

        Çocukların erişebileceği yerlerden uzak

tutunuz.

        Akü elektroliti son derece kostiktir. Gözleri-

niz, cildiniz, giysileriniz, kıyafetleriniz veya aracın

boyalı yüzeyleriyle temas etmesine izin vermeyi-

niz. Dökülen elektrolit hemen bol miktarda suyla

yıkanmalıdır.  Elektrolitle  temastan  kaynaklanan

göz veya cilt tahrişi hemen tıbbi destek gerektirir.

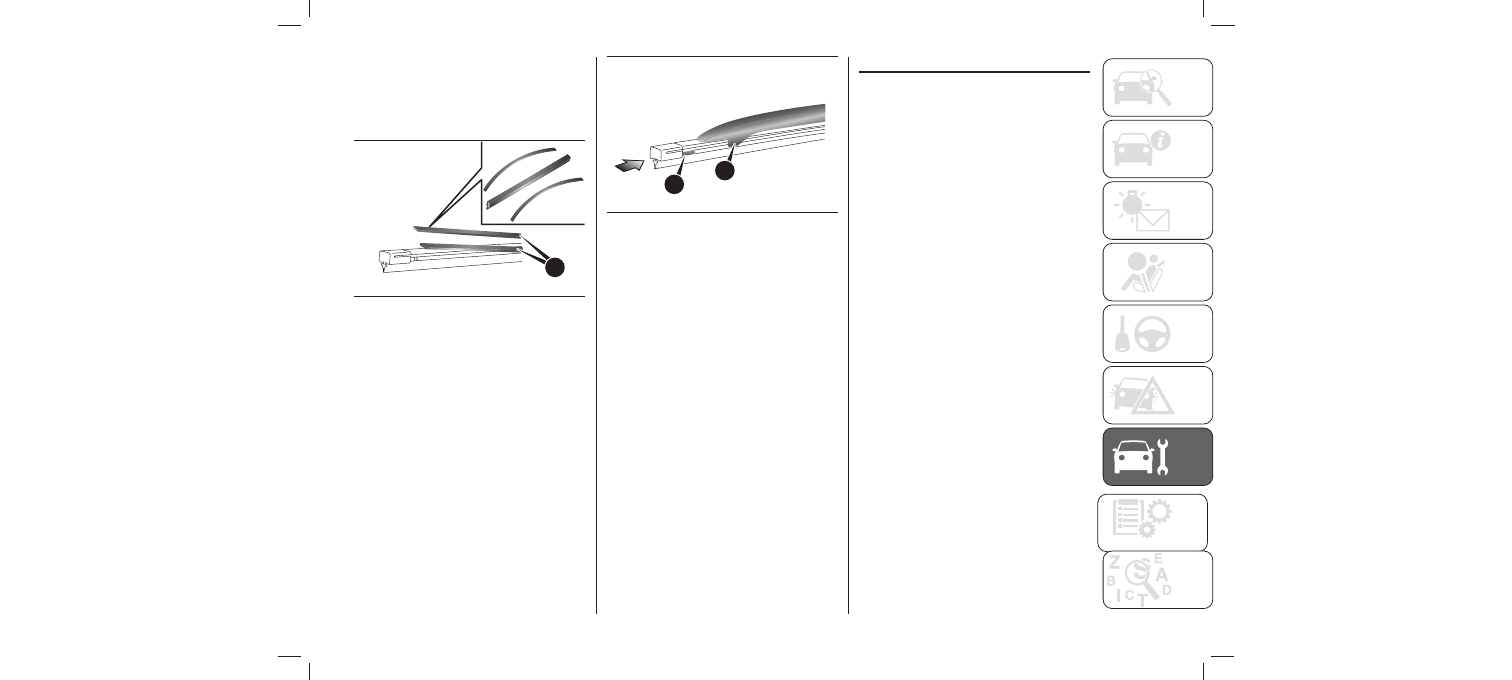

1. Silecek kolunu ön camdan kaldırınız.
2. Durdurucusu (A) kancadan (B) ayrılana
dek silecek lastiğini çekiniz. Sonra sökmek
için silecek lastiğini öne çekiniz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GENEL BAKIM

Yakıt, motor soğutma sıvısı, yağ ve

egzoz gazı sızıntısı

İç ve dış lambanın çalıştırılması

Ölçüm cihazı, gösterge ve gösterge/

uyarı lambalarının çalışması

Menteşeler ve mandalları yağlama

C

421

AA3001992

A

B

422

AG0006284

251

3. Tutucuları (C) yeni bir silecek lastiğine
takınız.  Takarken  tutucuların  doğru
hizalandığından  emin  olmak  için  şekle
bakınız.

Yakıt, motor soğutma sıvısı, yağ ve egzoz
gazı  sızıntıları  olup  olmadığını  kontrol
etme  için  aracınızın  gövdesinin  altına
bakınız.

Tüm  mandallar  ve  menteşeleri  kontrol
edin ve gerekliyse yağlayınız.

Tüm  ölçüm  cihazlarını,  göstergeler  ve
gösterge ve uyarı lambalarının çalışmasını
kontrol  etmek  için  motoru  çalıştırınız.
Herhangi bir sorun varsa aracınızı incelet-
tirmenizi öneririz.

Tüm lambaların düzgün fonksiyon gördü-

ğünü  kontrol  etmek  için  lamba  grubu

anahtarını çalıştırınız. Lambalar yanmazsa

olası  nedeni  atmış  sigorta  veya  arızalı

lamba  ampulüdür.  Önce  sigortaları

kontrol ediniz. Atmış sigorta yoksa lamba

ampullerini  kontrol  ediniz.  Sigortalar  ve

lamba ampullerinin incelenmesi ve değişti-

rilmesi ile ilgili bilgiler için  "Sigortalar" ve

"Lamba  ampullerinin  değiştirilmesi"ne

bakınız.  Sigortalar  ve  ampullerin  hepsi

normalse  aracınızı  kontrol  ve  tamir

ettirmenizi öneririz.

4.  Lastiğin  durdurucuya  göre  ters
ucundan  başlayarak  silecek  lastiğini  kola
yerleştiriniz.  Kancanın  (B)  lastikteki
yuvalara doğru şekilde takıldığından emin
olunuz.
NOT  Yeni  silecek  lastiğinde  tutucular

yoksa eski lastiğin tutucularını kullanınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN BAKIMI

ARAÇ BAKIM ÖNLEMLERİ

292)

169)

UYARI

292)

ÖNEMLİ

169)

ARACIN İÇİ

170)

Plastik, kumaş ve floke parçalar

Döşeme

Orijinal deri

252

Aracınızın  değerini  muhafaza  etmek  için
uygun  prosedürleri  kullanarak  düzenli
bakım  yapmak  gereklidir.  Aracınızı  her
zaman herhangi bir çevre kirliliğine karşı
koruma  kontrol  düzenlemelerine  uygun
olarak  muhafaza  ediniz.  Paslandırıcı
madde içermediklerinden emin olmak için
yıkama,  vs  için  kullanılacak  materyalleri
dikkatli bir şekilde seçiniz. Şüphe varsa bu
materyalleri  seçmek  için  bir  uzmana
danışmanızı öneririz.

1.  Yeni  aracınızın  değerini  muhafaza
etmek  için  döşemeyi  dikkatli  kullanın  ve
aracın  içini  temiz  tutunuz.  Koltukları
temizlemek için elektrik süpürgesi ve fırça
kullanınız. Lekelenirse sentetik deri uygun
bir temizleyici ile temizlenmelidir. Kumaş
yüzeyler, döşeme temizleyicisi veya sabun
ile suy çözeltisi kullanılarak temizlenebilir.
2. Halıları elektrik süpürgesiyle temizleyin
ve herhangi bir leke varsa halı temizleyici-
si  ile  çıkarınız.  Yağ  ve  gres  temiz  bir
solmaz  bez  ve  leke  çıkarıcı  ile  hafifçe
çıkarılmalıdır.

1. Temizlemek için yumuşak sabun ve su
çözeltisine  batırılmış  yumuşak  bir  bezle
deriyi hafifçe siliniz.
2. Suyu temiz suya batırın ve iyice sıkınız.
Bu bezi kullanarak deterjanı iyice siliniz.
3.  Orijinal  deri  yüzeye  deri  koruyucu
madde uygulayınız.
Orijinal  deri  suyla  ıslatılır  veya  yıkanırsa
suyu kuru ve yumuşak bir bezle olabildi-
ğince  çabuk  siliniz.  Nemli  bırakılırsa
küflenebilir.
Benzin, kerosen, alkol ve petrol, asit veya
alkalin  çözeltileri  gibi  organik  solventler
orijinal deri yüzeyinin rengini soldurabilir.
Mutlaka nötr deterjanlar kullanınız.

Aracınızın içini su, temizleyici veya benze-
riyle  temizledikten  sonra  gölgelik,  iyi
havalandırılan  bir  yerde  silin  ve  kurutu-
nuz.
Arka  camın  içini  temizlemek  için  her
zaman  yumuşak  bez  kullanın  ve  hasara
neden  olmayacak  şekilde  buğu  çözücü
ısıtıcı elemanla camı siliniz.

1. Yumuşak sabun ve su çözeltisine batırıl-
mış  yumuşak  bir  bezle  bunları  hafifçe
siliniz.
2. Suyu temiz suya batırın ve iyice sıkınız.
Bu bezi kullanarak deterjanı iyice siliniz.
Temizleyiciler, koşullandırıcılar ve silikon
veya vaks içeren koruyucular kullanmayı-
nız. Bu tür ürünler gösterge panelleri veya
başka  parçalara  uygulandığında  ön  cam
üzerinde  yansımalara  sebep  olabilir  ve
görüşü  engelleyebilir.  Ayrıca  bu  tür
ürünler elektrikli aksesuarların anahtarla-
rına gelirse bu aksesuarların arızalanması-
na yol açabilir.

        Temizlik ürünleri tehlikeli olabilir. Her

zaman temizlik ürünü tedarikçisinin talimatlarına

uyunuz.

        Hasarı önlemek için aracınızı temizlemek

için asla aşağıdakileri kullanmayınız. Petrol, Boya

Tineri, Benzin, Kerosen, Terebentin, Nafta, Lake

Tineri, Karbon Tetraklorid, Tırnak Cilası Çıkarıcı,

Aseton

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ÖNEMLİ

170)

ARACIN DIŞININ

TEMİZLENMESİ

Deniz suyu, yol buz çözücü ürünleri.
Kurum ve toz, fabrikaların demir tozu,
kimyasal madde (asitler, alkaliler, katran,
vs.).
Kuş pisliği, böcek ölüleri, ağaç suyu,
vs.

Yıkama

171) 172) 173) 174) 175) 176) 177)

Soğuk havada

Vakslama

178)

253

        Organik maddeler (çözeltiler, benzin,

kerosen, alkol, petrol, vs) veya alkalin veya asidik

çözeltiler kullanmayınız. Bu kimyasallar yüzeyin

solması,  lekelenmesi  veya  çatlamasına  sebep

olabilir.  Temizleyiciler  veya  cilalama  maddeleri

kullanırsanız  içeriklerinin  yukarıda  belirtilen

maddeleri kapsamadığından emin olunuz.

Orijinal  deriyi  lekeleyebileceklerinden
kirli yamalar veya yağlı maddeleri hemen
çıkarınız.
Uzun saatler boyunca direk güneş ışınları-
na maruz kalırsa orijinal deri yüzey sertle-
şip  çekebilir.  Aracınızı  olabildiğince
gölgelik bir yere park ediniz.
Aracın  iç  sıcaklığı  yazın  yükseldiğinde
orijinal  deri  koltuk  üzerinde  kalan  vinil
ürünler bozulabilir ve koltuğa yapışabilir.

Kışın bazı bölgelerdeki yollara yayılan tuz
ve  diğer  kimyasalların  araç  gövdesi
üzerinde zararlı etkisi olabilir. Dolayısıyla
aracı  mümkün  olduğunda  sık  bir  şekilde
bakım  talimatlarımıza  göre  yıkamalısınız.
Soğuk  havaların  başlamasından  önce  ve
sonra koruyucu uygulanması ve alt kısım
korumasının  kontrol  edilmesi  önerilir.
Aracınızı  yıkadıktan  sonra  kapıların
donmasını  önlemek  için  kapıların  çevre-
sindeki lastik bölümlerdeki tüm su damla-
larını siliniz.

Aracın  vakslanması  boyaya  toz  ve  yol
kimyasallarının  yapışmasını  önlemeye
yardımcı olacaktır. Suyun yok edilmesine
yardımcı olmak için aracı yıkadıktan sonra
ya da en azından üç ayda bir vaks solüsyo-
nu uygulayınız. Aracınızı direk gün ışığında
vakslamayınız.
Yüzeyler  soğuduktan  sonra  vakslamalısı-
nız.
Vaksın  nasıl  kullanılacağı  hakkında  bilgi
için vaks kullanım kılavuzuna bakınız.

Yol yüzeyindeki kir ve tozdaki kimyasallar
uzun  süreli  temas  halinde  bırakılırsa
aracınızın  boya  kaplaması  ve  gövdesine
hasar verebilir.
Sık  yıkama  ve  vakslama  aracınızı  bu
hasardan  korumanın  en  iyi  yoludur.  Bu,
yağmur,  kar,  tuzlu  hava,  vs  gibi  çevresel
unsurlardan korumada da etkili olacaktır.
Aracı direk gün ışığında yıkamayınız. Aracı
gölgeye park edin ve tozu gidermek için
su püskürtünüz. Sonra bol miktarda temiz
su  ve  araç  yıkama  fırçası  veya  sünger
kullanarak aracı yukarıdan aşağıya yıkayı-
nız.
Gerekliyse  hafif  bir  araç  yıkama  sabunu
kullanınız. İyice durulayın ve yumuşak bir
bezle  silerek  kurutun.  Aracı  yıkadıktan
sonra kapılar, kaputun birleşme yerleri ve

Aşağıdakiler  aracınız  üzerinde  kalırsa
paslanma,  solma  ve  lekelere  sebep
olabilir,  aracı  olabildiğince  kısa  sürede
yıkayınız.

flanşları ile kir kalabilecek diğer bölümleri
dikkatli bir şekilde temizleyiniz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN BAKIMI

Cilalama

Plastik parçaların temizlenmesi

179) 180)

Krom parçalar

Alüminyum jantlar*

*

181) 182) 183) 184)

Cam

Silecek lastikleri

Motor bölmesi

ÖNEMLİ

171)

172)

173)

174)

254

Araç sadece boya lekelenmiş ya da parlak-
lığını  kaybetmişse  cilalanmalıdır.  Mat
kaplamalı  parçalar  ve  plastik  tamponları
cilalamayınız.  Bunun  yapılması  lekelere
sebep olabilir veya cilaya hasar verebilir.

Cam  normalde  sadece  sünger  ve  su
kullanarak temizlenebilir.
Cam temizleyici yağ, gres, böcek ölüleri,
vs  çıkarmak  için  kullanılabilir.  Camı
yıkadıktan  sonra  temiz,  kuru,  yumuşak
bez  ile  silerek  kurutunuz.  Cam  temizle-
mek için boyalı yüzeyin temizlenmesinde
kullanılan  bir  bezi  asla  kullanmayınız.
Boyalı yüzeyden çıkan vaks cama gelebilir
ve camın saydamlığı ve görüşü azaltabilir.
Arka  camın  içini  temizlemek  için  her
zaman  yumuşak  bez  kullanın  ve  hasara
sebep  olmayacak  şekilde  buğu  çözücü
ısıtıcı elemanla camı siliniz.

Tekerlek üzerine su püskürtürken sünger
kullanarak kiri çıkarınız.
Suyla  kolayca  çıkarılamayan  herhangi  bir
kir  üzerinde  nötr  deterjan  kullanınız.
Tekerleği yıkadıktan sonra nötr deterjanı
durulayınız.
Güderi veya temiz bez kullanarak tekerle-
ği iyice kurulayınız.

Krom  parçaların  paslanması  ve  üzerinde
lekeler  oluşmasını  önlemek  için  suyla
yıkayın, iyice kurutun ve özel bir koruyu-
cu kaplama uygulayınız. Bu, kışın daha sık
yapılmalıdır.

Sünger veya güderi kullanınız. Araç vaksı
tampon, kaplama veya lambaların gri veya
siyah  engebeli  yüzeye  yapılırsa  yüzey
beyazlaşır.  Böyle  bir  durumda  ılık  su  ve
yumuşak  bez  veya  güderi  kullanarak
siliniz.

Silecek lastiklerindeki gres, ölü böcekler,
vs.yi  çıkarmak  için  yumuşak  bez  ve  cam
temizleyici  kullanınız.  Artık  düzgün
silmediklerinde silecek lastiklerini değişti-
riniz.

Kışın  başı  ve  sonunda  motor  bölmesini
temizleyiniz.  Toz  içeren  yol  kimyasalları
ve diğer paslandırıcı materyallerin birike-
bileceği  flanşlar,  çatlaklar  ve  çevresel
parçalara özellikle dikkat ediniz.
Bulunduğunuz  bölgedeki  yollarda  tuz  ve
diğer  kimyasal  maddeler  kullanılırsa
motor bölmesini üç ayda bir en az iki defa
temizleyiniz.
Hasara  sebep  olabileceğinden  motor

bölmesi  içindeki  elektrikli  parçalara  asla
su püskürtmeyin veya sıçratmayınız.
Yakındaki  parçalar,  plastik  parçalar  ve
benzerlerini  çatlatacak,  lekeleyecek  veya
renklerini  solduracak  sülfürik  asitle  (akü
elektroliti) temas ettirmeyiniz.
Temas ederlerse yumuşak bir bez, güderi
veya benzeri ve sulu nötr deterjan çözelti-
siyle silin, sonra etkilenen parçaları hemen
bol suyla durulayınız.

                Aracınız  ya  da  tekerleğin  alt  kısmını

yıkarken ellerinizi yaralamamaya dikkat ediniz.

        Fırçaları boyalı yüzeyi çizerek parlaklığını

kaybetmesine  sebep  olabileceğinden  araç

yıkama  sistemini  aşırı  kullanmaktan  kaçınınız.

Çizikler özellikle koyu renkli araçlarda görülebilir

olacaktır.
        Motor bölmesindeki elektrikli parçalara asla

su  sıkmayın  veya  püskürtmeyiniz.  Bunun

yapılmasının  motorun  çalıştırılabilirliği  üzerinde

ters  etkisi  olabilir.  Kaportanın  altını  yıkarken

özellikle  dikkatli  olun,  motor  bölmesine  su

püskürtmemeye dikkat ediniz.

        Aracınızda yağmur sensörü silecekleri varsa

aracı  yıkamadan  önce  yağmur  sensörünü

devreden çıkarmak için silecek anahtarı kolunu

"OFF" konumuna alınız. Aksi takdirde silecekler

ön cama su püskürtülmesi durumunda çalışacak-

tır ve sonuçta hasar görebilir.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

175)

176)

177)

178)

179)

180)

181)

182)

183)

184)

255

       Bazı sıcak suyla yıkama ekipmanı tipleri

araca yüksek basınç ve ısı uygular. Bunlar aracın

reçineli  parçalarında  ısıya  bağlı  bozulma  ve

hasara sebep olabilir ve aracın içini su basmasına

yol  açabilir.  Bu  doğrultuda;  Araç  gövdesi  ve

yıkama  nozülü  arasında  yaklaşık  70  cm  veya

daha  fazla  bir  mesafe  tutunuz.  Kapı  camının

çevresini  yıkarken  nozülü  70  cm  üzerinde  bir

mesafede  ve  cam  yüzeyine  dik  açılı  olarak

tutunuz.

       Tekerlekler üzerinde fırça veya başka sert

ekipman  kullanmayınız.  Bunun  yapılması

tekerlekleri çizebilir.

        Buharlı temizleyici veya herhangi bir başka

araç kullanarak direk olarak sıcak su uygulamayınız.

       Deniz suyu ve yol buz çözücüsü ile temas

paslanmaya  sebep  olabilir.  Bu  tür  maddeleri

olabildiğince çabuk durulayınız.

       Aşındırıcı madde içeren veya asidik veya

alkalin olan herhangi bir temizleyici kullanmayı-

nız.  Bunun  yapılması  tekerlekler  üzerindeki

kaplamanın soyulması veya renginin solması veya

lekelenmesine sebep olabilir.

        Aracı yıkadıktan sonra frenleri kurutmak

için fren pedalına birkaç defa hafifçe basarken

aracı  yavaş  bir  şekilde  sürünüz.  Frenlerin  ıslak

bırakılması azalmış frenleme performansına yol

açabilir.  Ayrıca  donma  veya  paslanmaya  bağlı

olarak çalışmama olasılığı da vardır, böylece araç

hareket edemeyecektir.

        Yüksek aşındırıcı bileşimleri içeren vakslar

kullanılmamalıdır.

        Plastik yüzey bölümüne hasar verebilecekle-

rinden  ovalama  fırçası  veya  diğer  sert  aletler

kullanmayınız.

        Plastik parçaların petrol, hafif yağ, fren

hidrolikleri,  motor  yağları,  gresler,  boya  tinerleri

ve sülfürik asitle (akü elektroliti) temas ettirme-

yin,  aksi  takdirde  plastik  parçalar  çatlayabilir,

lekelenebilir ya da rengi solabilir. Plastik parçalara

değerlerse yumuşak bir bez, güderi veya benzeri

ve  sulu  nötr  deterjan  çözeltisiyle  silin,  sonra

etkilenen parçaları hemen suyla durulayınız.

       Otomatik araç yıkama sistemi kullanırken

kullanım kılavuzuna bakarak ya da araç yıkayıcı

operatörüne  danışarak  aşağıdaki  hususlara

dikkat  edin.  Aşağıdaki  prosedüre  uyulmazsa

aracınızda hasara yol açabilir. Dış dikiz aynaları

geri çekilir. Anten sökülür. Silecek kolları bantla

yerine  sabitlenir.  Aracınızda  yağmur  sensörü

silecekleri  varsa  yağmur  sensörünü  devreden

çıkarmak  için  silecek  anahtarı  kolunu  "OFF"

konumuna alınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN BAKIMI

LASTİKLER

293)

MAX. YÜK VE RÖMORK ÇEKME

EN FAZLA 3 YOLCUYA KADAR

Lastik ebadı

Ön

Arka

Ön

Arka

205R16C 110/108R 8PR

2.4 bar

(240 kPa)

{35 psi}

2.4 bar

(240 kPa)

{35 psi}

2.4 bar

(240 kPa)

{35 psi}

4.5 bar

(450 kPa)

{65 psi}

245/70R16 111S RF

2.0 bar

(200 kPa)

{29 psi}

2.0 bar

(200 kPa)

{29 psi}

2.0 bar

(200 kPa)

{29 psi}

2.9 bar

(290 kPa)

{42 psi}

245/65R17 111S RF

2.2 bar

(220 kPa)

{32 psi}

2.2 bar

(220 kPa)

{32 psi}

2.2 bar

(220 kPa)

{32 psi}

2.9 bar

(290 kPa)

{42 psi}

Tüm lastiklerin basıncını soğukken kontrol edin, yetersiz veya fazlaysa belirtilen değere ayarlayınız.
Lastik şişirme basıncı ayarlandıktan sonra lastiklerde hasar ve hava kaçağı olup olmadığını kontrol edin. Valfler üzerine kapaklar
yerleştirdiğinizden emin olunuz.

256

-------------------------------------------------------------------------------------------------------------------------------------------------------------

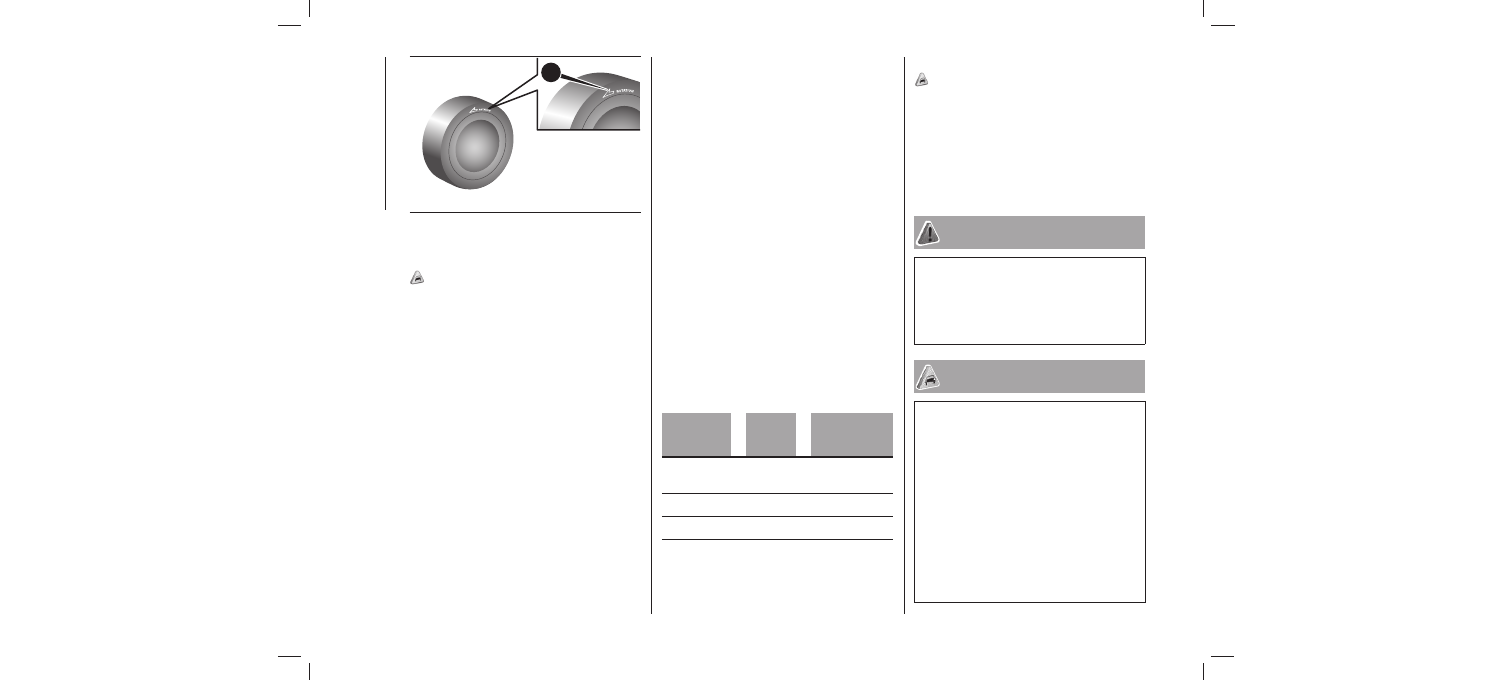

Tekerlek durumu

185)

1. Sırt aşınma göstergesinin yeri
2. Sırt aşınma göstergesi

Lastikler ve tekerleklerin

değiştirilmesi

186) 187)

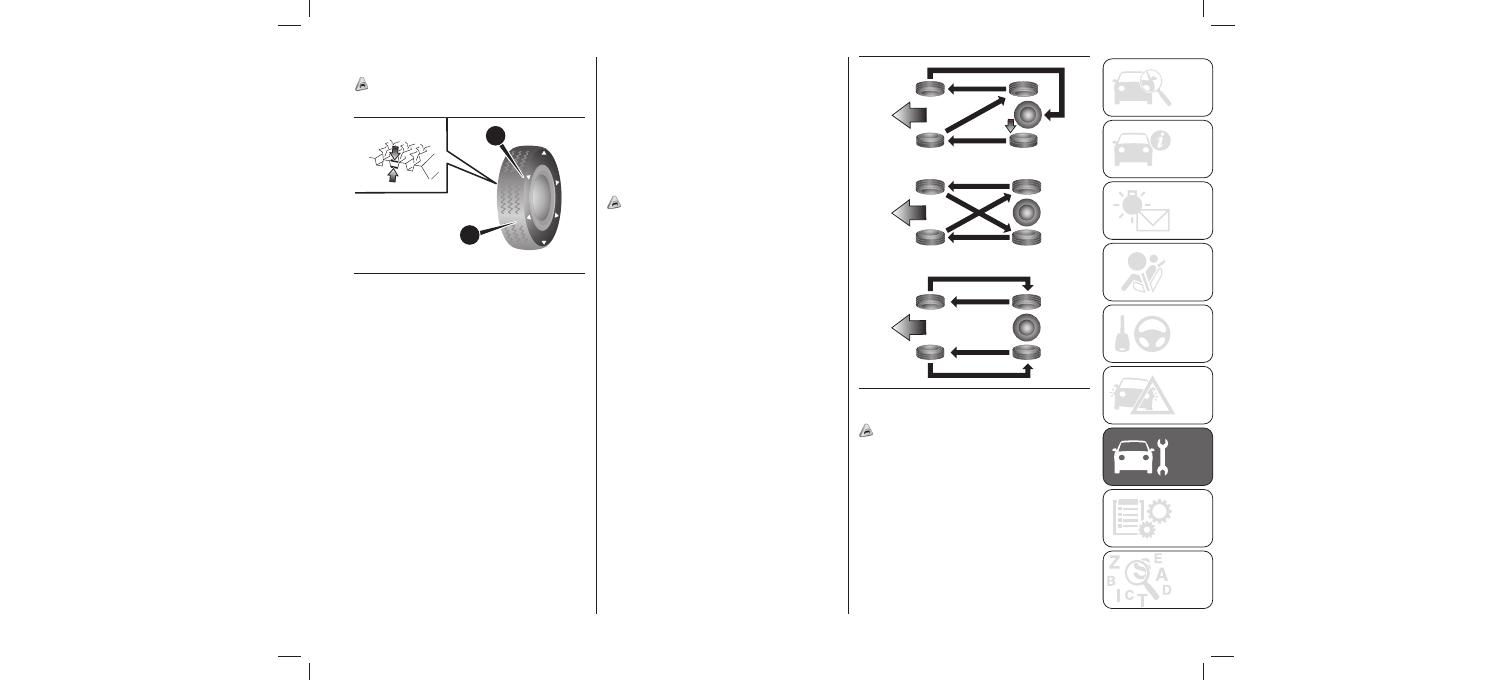

Lastik rotasyonu

189) 188)

1

2

423

AA0002549

424

AHE100140

257

Lastiklerde  kesik,  çatlak  veya  başka
hasarlar  olup  olmadığını  kontrol  ediniz.
Derin  kesikler  veya  çatlaklar  varsa
lastikleri değiştiriniz.
Ayrıca  her  lastikte  metal  parçaları  veya
çakıl taşı olup olmadığını kontrol ediniz.
Kayma  veya  ıslak  zeminde  temas  riski
daha  fazla  olduğundan  aşınmış  lastiklerin
kullanımı çok tehlikeli olabilir. Lastiklerin
sırt derinliği, lastiklerin minimum kullanım
gereksinimini  karşılaması  için  1.6  mm’yi
aşmamalıdır.
Sırt  aşınma  göstergeleri  lastik  aşındıkça
lastik  yüzeyinde  belirecek,  böylece  de
lastiğin artık minimum kullanım gereksini-
mini  karşılamadığını  gösterecektir.  Bu

aşınma  göstergeleri  belirdiğinde  lastikler
yenileriyle değiştirilmelidir.
4  tekerlekten  çekişli  araçlarda  lastikler-
den herhangi birinin değiştirilmesi gerekli
olduğunda tamamını değiştiriniz.

Lastik  aşınması  araç  koşulları,  yol  yüzeyi
koşulları ve bireysel sürücü sürüş alışkan-
lıklarına göre farklılık gösterir.
Aşınmayı  eşitlemek  ve  lastik  ömrünün
uzamasına  yardımcı  olmak  için  anormal
aşınma  fark  ettikten  hemen  sonra  ya  da
ön ve arka lastikler arasındaki aşınma farkı
fark edilebilir olduğunda lastiklerin hemen
çevrilmesi önerilir.
Lastikleri  çevirirken  eşit  olmayan  aşınma
ve  hasar  olup  olmadığını  kontrol  ediniz.
Anormal  aşınmaya  genelde  yanlış  lastik
basıncı, uygun olmayan tekerlek hizalama-
sı, balanssız tekerlek veya ciddi frenleme
sebep olur.
Düzensiz sırt aşınmasının nedenini belirle-
mek için kontrol ettirmenizi öneririz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN BAKIMI

Kar lastikleri

190)

Kar çekme cihazı (Lastik

zincirleri)

Lastik

boyutu

Maks zincir

yüksekliği

[mm]

Tekerlek

boyutu

205R16C

16x6 J

16x6 JJ

22

22

22

245/70R16

16x7 J

245/65R17

17x7 1/2J

191) 192) 193) 194) 195) 196) 197) 198)

UYARI

293)

ÖNEMLİ

185)

186)

A

425

AA0002552

258

Kar lastiklerinin kullanılması kar ve buzda
sürüş için önerilir. Sürüş dengesini muha-
faza etmek için dört tekerleğin tamamın-
da  aynı  boyut  ve  sırt  şeklindeki  kar
lastikleri  takınız.  %  50  üzerinde  aşınmış
kar  lastikleri  artık  kullanıma  uygun
değildir.  Teknik  özelliklere  uygun
olmayan kar lastikleri kullanılmamalıdır.
Kar  lastikleriyle  ilgili  yasalar  ve  düzenle-
meler (sürüş hızı, gerekli kullanım, tip, vs.)
farklılık  gösterir.  Sürmeyi  düşündüğünüz
alandaki yasalar ve düzenlemeleri öğrenin
ve bunlara uyunuz.
Aracınızda  flanş  somunları  kullanılıyorsa
çelik jantlar kullanıldığında konik somun-
larla değiştiriniz.

Karda  çekiş  cihazıyla  (lastik  zincirleri)
sürüş  sırasında  50  km/sa  üzerinde  hızda
sürmeyiniz.  Karla  kaplı  olmayan  yollara
ulaştığınızda  hemen  karda  çekiş  cihazını

Karda  çekiş  cihazı  (lastik  zincirleri)
kullanımıyla ilgili yasalar ve düzenlemeler
farklılık gösterir. Her zaman yerel yasalar
ve  düzenlemelere  uyunuz.  Çoğu  ülkede
karsız  yollarda  karda  çekiş  cihazı  (lastik
zincirleri)  kullanılması  yasa  tarafından
yasaklanmıştır.

Karda  çekme  cihazının  (lastik  zincirleri)
kullanılması gerekirse üretici talimatlarına
uygun olarak sadece sürüş tekerleklerine
(arka) takıldıklarından emin olunuz.
Sürüş gücünün tercihen arka tekerleklere
dağıtıldığı 4 tekerden çekişli araçlarda kar
çekme aracının (lastik zincirlerinin) arkaya
takıldığından emin olunuz.
Sadece araca takılı lastiklerle kullanım için
tasarlanmış  karda  çekme  cihazı  (Lastik
zincirleri)  kullanınız:  Yanlış  boyutta  veya
tipte karda çekme cihazı (Lastik zincirleri)
kullanımı  araç  gövdesi  hasarına  yol
açabilir.
Karda  çekme  cihazı  (lastik  zincirleri)
takmadan  önce  yetkili  bir  Fiat  servisi  ile
temasa geçiniz. Maks. karda çekme cihazı
(lastik  zincirleri)  yüksekliği  aşağıdaki
gibidir.

(lastik zincirleri) çıkarınız.

              Aşınmış,  hasarlı  ya  da  uygun  şekilde

şişirilmemiş  lastiklerle  sürüş  kontrol  kaybına  ve

lastiklerin fırlamasına, bu da ciddi veya ölümcül

yaralanmalı çarpışmaya yol açabilir.

              Listelenenden  farklı  ebatta  lastiklerin

kullanımından ve farklı tipte lastiklerin kombine

kullanımından  kaçının,  Bu,  sürüş  güvenliğini

etkileyebilir.

       Her zaman aynı boyutta, aynı tipte ve aynı

markada ve aşınma farklılıkları olmayan lastikler

kullanın.  Farklı  boyutta,  tipte,  markalarda  ve

aşınma dereceli lastiklerin kullanılması diferansi-

yel yağ sıcaklığını artıracak ve sürüş sisteminde

olası hasara yol açacaktır. Ayrıca aktarım organı

aşırı  yüke  maruz  kalacak  ve  muhtemelen  yağ

sızıntısı,  parça  aşınması  veya  başka  ciddi

arızalara yol açacaktır.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

187)

188)

189)

190)

191)

192)

193)

194)

195)

196)

197)

198)

259

              Tekerleğin  jant  boyutu  belirtilen  tipteki

tekerlekler aynı olsa bile şekli doğru takılmasını

önleyebilir.  Elinizdeki  tekerlekleri  kullanmadan

önce uzmana danışmanızı öneririz.

              Kenara  çekip  karda  çekiş  cihazı  (Lastik

zincirleri) takarken hala görülebileceğiniz belirgin ve

düz  bir  yol  uzantısı  seçiniz.  Karda  çekiş  cihazını

(Lastik zincirleri) ihtiyacınız olmadan önce takmayı-

nız.  Bu,  lastikleriniz  ve  yol  yüzeyini  aşındıracaktır.

Yaklaşık 100-300 metre sürdükten sonra durun ve

karda çekiş cihazını (Lastik zincirleri) tekrar sıkınız.

Dikkatli  bir  şekilde  sürün  ve  50  km/sa  hızı

aşmayınız. Kazaları önlemenin karda çekiş cihazının

(lastik  zincirleri)  amacı  olmadığını  unutmayınız.

Karda çekiş cihazı (Lastik zincirleri) takıldığında disk

tekerleği veya gövdeye hasar vermemelerine dikkat

ediniz. Alüminyum jant sürüş esnasında karda çekiş

cihazı  (Lastik  zincirleri)  nedeniyle  hasar  görebilir.

Alüminyum  janta  karda  çekiş  cihazı  (Lastik

zincirleri)  takarken  karda  çekiş  cihazı  (Lastik

zincirleri)  ve  bağlantının  herhangi  bir  bölümünün

tekerlekle temas etmemesine dikkat ediniz. Karda

çekiş  cihazı  (Lastik  zincirleri)  takarken  veya

sökerken  elleriniz  veya  vücudunuzun  başka

kısımlarının  araç  gövdesinin  keskin  kenarları

nedeniyle  yaralanmadığından  emin  olunuz.  Karda

çekme  cihazını  (Lastik  zincirleri)  sadece  arka

lastiklere takın ve uçları sıkıca bağlanmış durumda

olabildiğince sıkınız.

       Farklı tiplerde lastiklerin bir arada kullanıl-

masından  kaçınınız.  Farklı  tipte  lastiklerin

kullanılması  araç  performansı  ve  güvenliğini

etkileyebilir.

              Karda  çekiş  cihazı  (Lastik  zincirleri)

takarken veya sökerken elleriniz veya vücudunu-

zun  başka  kısımlarının  araç  gövdesinin  keskin

kenarları  nedeniyle  yaralanmadığından  emin

olunuz.

              Karda  çekiş  cihazını  (Lastik  zincirleri)

ihtiyacınız  olmadan  önce  takmayınız.  Bu,

lastikleriniz ve yol yüzeyini aşındıracaktır.

       Yaklaşık 100-300 metre sürdükten sonra

durun  ve  karda  çekiş  cihazını  (Lastik  zincirleri)

tekrar sıkınız.

       Dikkatli bir şekilde sürün ve 50 km/sa hızı

aşmayın.  Kazaları  önlemenin  karda  çekiş

cihazının  (lastik  zincirleri)  amacı  olmadığını

unutmayınız.

              Karda  çekme  cihazını  (Lastik  zincirleri)

sadece  arka  lastiklere  takın  ve  uçları  sıkıca

bağlanmış durumda olabildiğince sıkınız.

        Alüminyum jant sürüş esnasında karda çekiş

cihazı (Lastik zincirleri) nedeniyle hasar görebilir.

Alüminyum  janta  karda  çekiş  cihazı  (Lastik

zincirleri)  takarken  karda  çekiş  cihazı  (Lastik

zincirleri) ve bağlantının herhangi bir bölümünün

tekerlekle temas etmemesine dikkat ediniz.

              Karda  çekiş  cihazı  (Lastik  zincirleri)

takıldığında  disk  tekerleği  veya  gövdeye  hasar

vermemelerine dikkat ediniz.

       Kar lastikleriniz ve yasal hız limiti için izin

verilebilen maksimum hıza uyunuz.

       Lastiklerde doğru dönüş yönünü gösteren

oklar (A) varsa aracın sol tarafındaki ön ve arka

lastikler  ile  aracın  sağ  tarafındaki  ön  ve  arka

lastikleri ayrı ayrı değiştiriniz. Her lastiği aracın

orijinal  tarafında  tutunuz.  Lastikleri  takarken

araç  öne  doğru  hareket  ederken  okların

tekerleklerin döneceği yönü gösterdiğinden emin

olunuz.  Oku  yanlış  yönü  gösteren  herhangi  bir

lastik tam potansiyelini yerini getirmeyecektir.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TEKNİK ÖZELLİKLER

260

Aracınızın  ne  yapıda  olduğunu  ve  nasıl

çalıştığını  anlamanız  için  faydalı  olabilecek

bilgiler bu bölümde yer almakta olup veriler,

tablolar  ve  grafiklerle  gösterilmektedir.

Meraklılar,  teknisyenler  veya  aracını  en  ince

ayrıntısına kadar tanımak isteyenler için.

ARAÇ ETİKETLENDİRME  .................. 261
MOTOR ÖZELLİKLERİ  ..................... 262
ARAÇ BOYUTLARI .............................. 263
ARAÇ PERFORMANSI  ........................ 267
ARAÇ AĞIRLIKLARI  ........................... 268
ELEKTRİK SİSTEMİ  .............................. 272
JANTLAR VE LASTİKLER  .................. 273
KAPASİTELER  ....................................... 274
YAĞLAR VE SIVILAR ........................... 277
YAKIT TÜKETİMİ / EMİSYON
......... .279

-------------------------------------------------------------------------------------------------------------------------------------------------------------

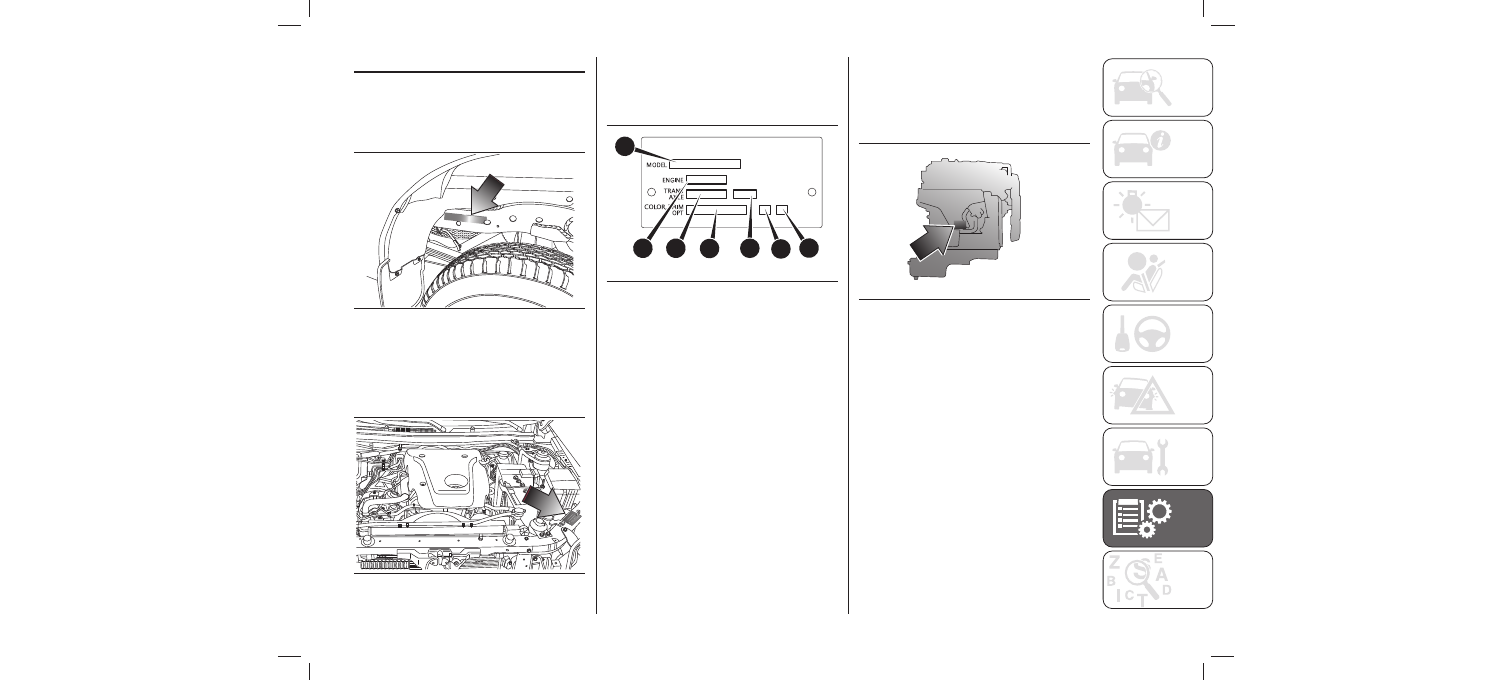

ARAÇ ETİKETLENDİRME

Araç Kimlik Numarası (VIN)
Araç kimlik numarası şekildeki gibi
mühürlenir.

Araç bilgi kodu plakası
Araç bilgi kodu plakası, şekillerdeki gibi
yerleştirilir.

Plaka; model kodu, motor modeli,
şanzıman modeli ve gövde renk kodu,
vs.yi gösterir.

Yedek parça sipariş ederken bu numarayı
kullanınız.
1. Model kodu
2. Motor modeli kodu
3. Şanzıman model kodu
4. Nihai dişli oranı
5. Gövde rengi kodu
6. İç kod
7. Opsiyon kodu

Motor modeli numarası
Motor model numarası şekillerdeki gibi
motor silindir bloğu üzerine mühürlen-
miştir.

426

AHA101413

427

AHA106535

1

2

4

6 7

3

5

428

AA0117333

429

AHA101426

261

-------------------------------------------------------------------------------------------------------------------------------------------------------------

T

EKNİK ÖZELLİKLER

MOTOR ÖZELLİKLERİ

Motor özellikleri

5

1

N

4

Motor modelleri

4 sıralı

Silindir sayısı

c

c

2

4

4

,

2

Toplam hacim

m

m

0

.

6

8

Çap

m

m

1

.

5

0

1

Strok

Çift üst

Kam mili

Elektronik direk enjeksiyon

Karışımın hazırlanması

Maksimum güç (EEC net)

113 kW/3,500 dev/dak, 133 kW/3,500 dev/dak

(*)

Maksimum tork (EEC net)

380 N•m/1,500~2,500 dev/dak, 430 N•m/2,500 dev/dak

(*)

(*) Yüksek güçlü motora sahip araçlar

262

-------------------------------------------------------------------------------------------------------------------------------------------------------------

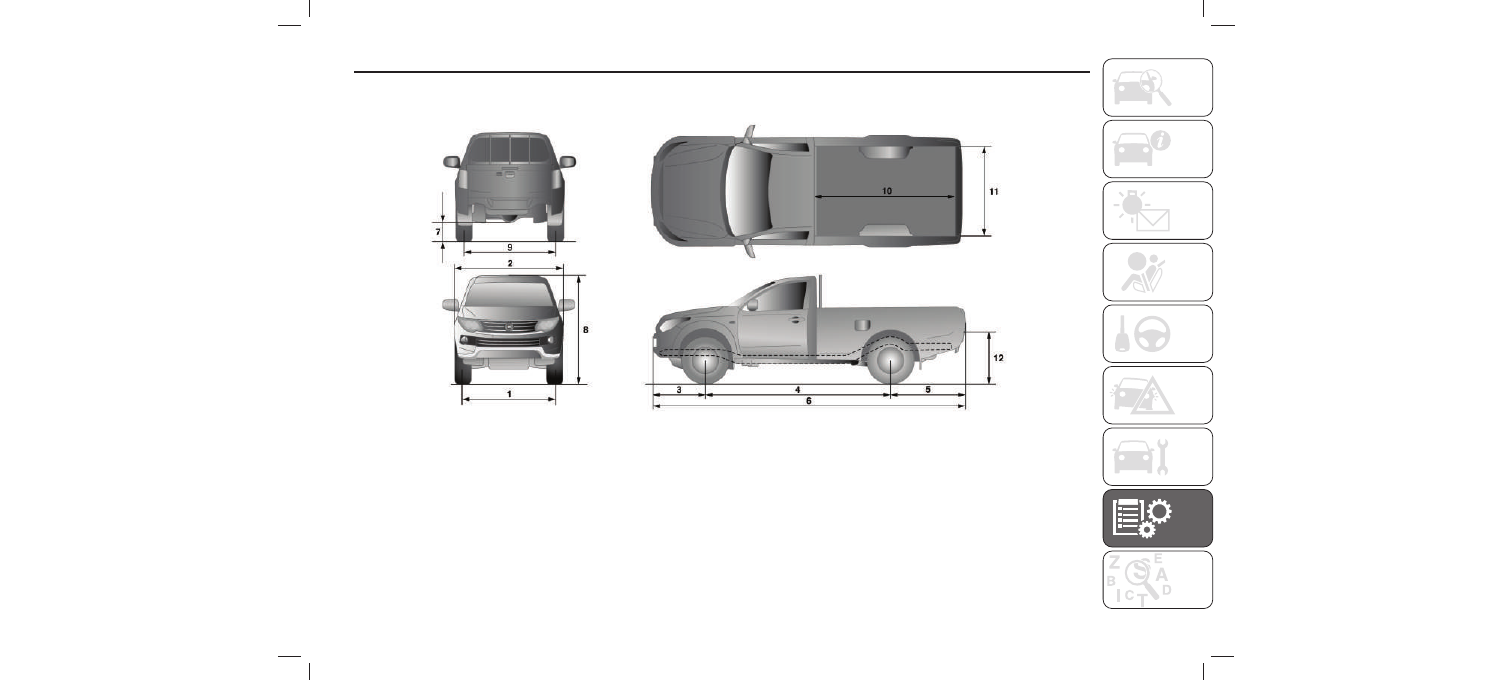

ARAÇ BOYUTLARI

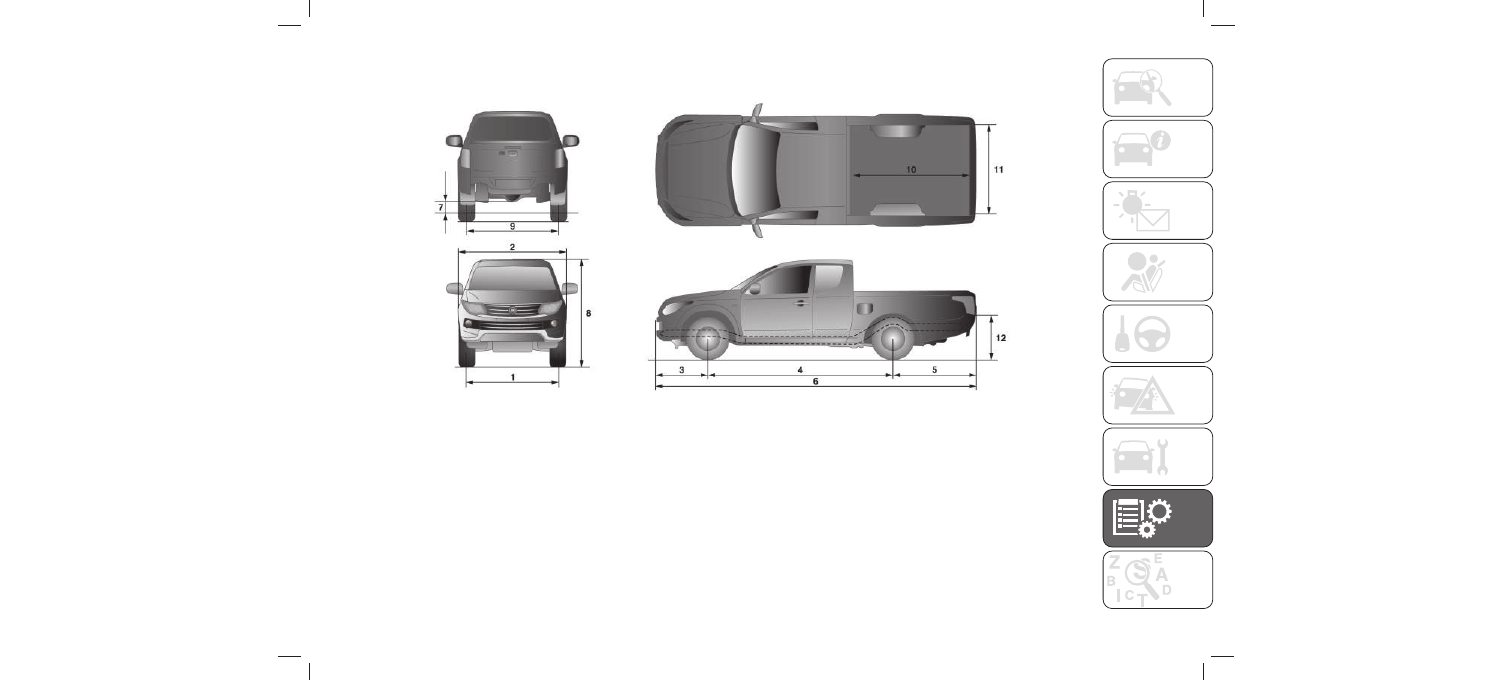

Club kabin

430

AH5101927

263

-------------------------------------------------------------------------------------------------------------------------------------------------------------

T

EKNİK ÖZELLİKLER

m

m

0

2

5

,

1

Ön iz

1

2

Genel genişlik

1,785 mm, 1,815 mm

(*1)

m

m

5

6

8

Ön çıkıntı

3

m

m

0

0

0

,

3

Dingil mesafesi

4

5

Arka çıkıntı

Arka tamponsuz

Arka tamponlu

6

Genel uzunluk

Arka tamponsuz

Arka tamponlu

1,330 mm

1,410 mm

5,195 mm

5,275 mm

7

Yerden yükseklik (yüksüz)

200 mm, 205 mm

(*1)

8

Genel yükseklik (yüksüz)

1,775 mm, 1,780 mm

(*1)

1,790 mm

(*2)

m

m

5

1

5

,

1

Arka iz

9

m

m

0

5

8

,

1

Bagaj yatağı uzunluğu

0

1

m

m

0

7

4

,

1

Bagaj yatağı genişliği

1

1

12

Bagaj yatağı yüksekliği

845 mm, 850 mm

(*1)

(*1) Geniş çamurluklu araçlar
(*2) Arka koruyucu çerçeveli araçlar
Aracın genel uzunluğu ve yüksekliği takılan ekipmana bağlı olarak farklı olabilir.
Minimum dönüş çapı

m

3

.

6

Gövde

m

9

.

5

Tekerlek

264

Uzunluk

Referans

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Çift kabin

431

AH5102328

265

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     14      15      16      17     ..
