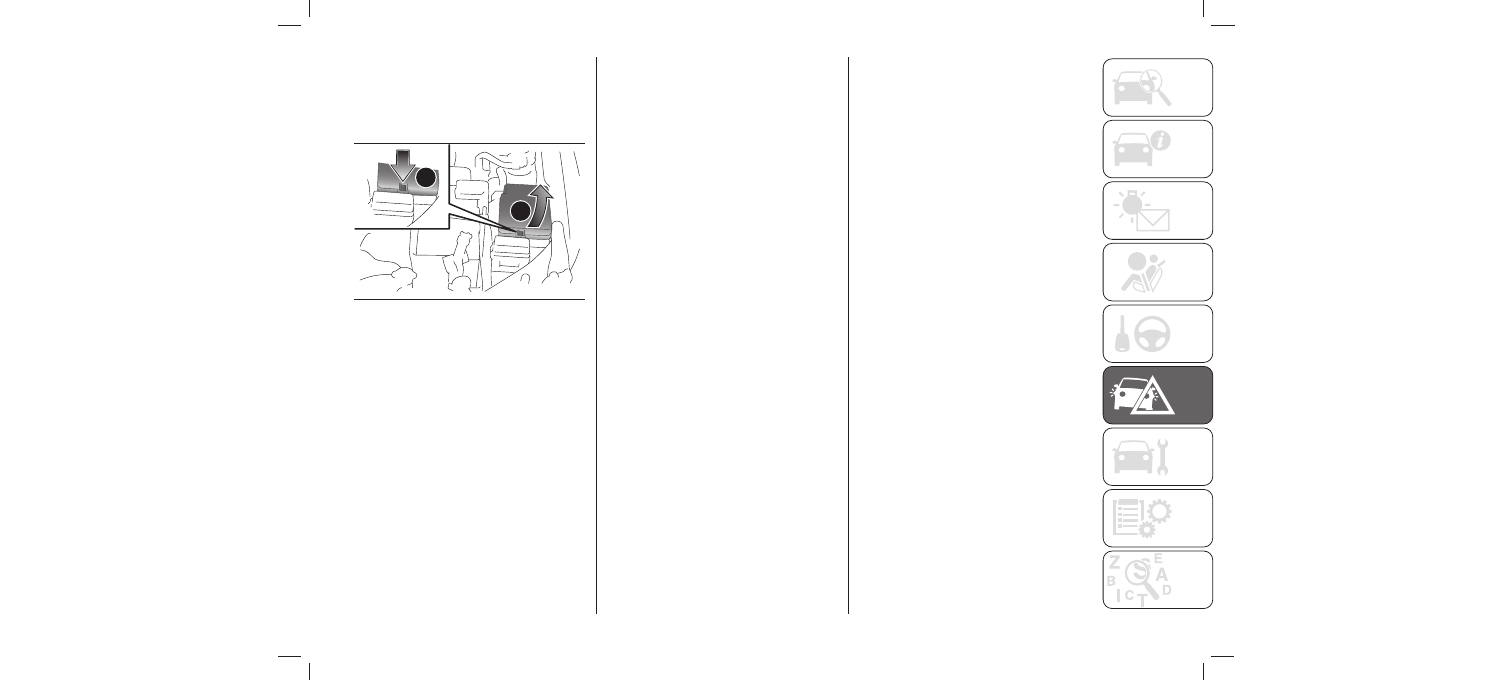

Motor bölmesi

A — Tırnağı itiniz.
B — Kapağı sökünüz.
Sigorta yükü kapasitesi

A

B

369

AHA102726

217

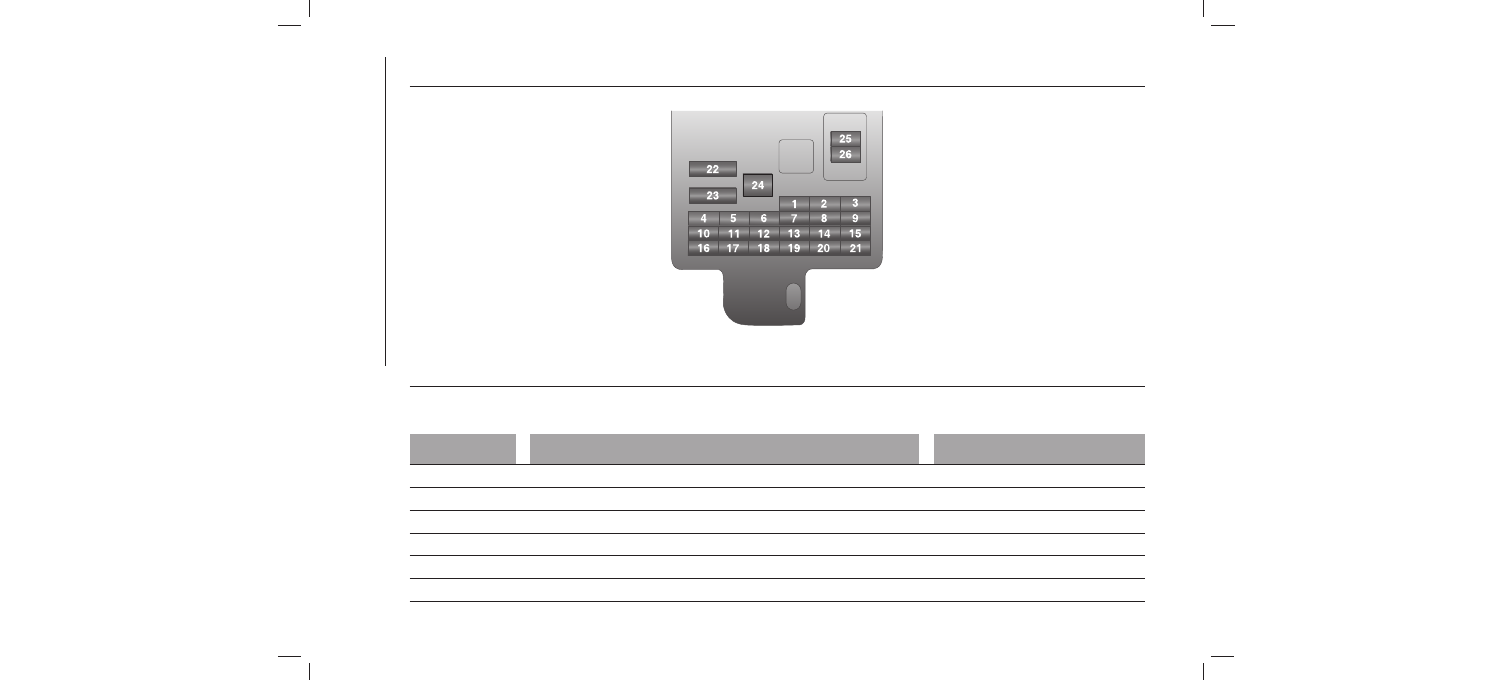

Motor bölmesinde sigorta bloğu şekildeki
konumdadır.

Sigorta kapasitesi ve sigortalar tarafından
korunan  elektrik  sistemlerinin  adları
sigorta kutusunun içinde (soldan direksi-
yonlu  araçlar),  torpido  gözünün  arka
tarafında (sağdan direksiyonlu araçlar) ve
sigorta  bloğu  kapağının  içinde  (motor
bölmesinin içi) gösterilir.
NOT Yedek sigortalar motor bölmesinin

sigorta  bloğu  kapağındadır.  Değiştirmek
için her zaman aynı kapasitede bir sigorta
kullanınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

UMDA Y

APILAC

AKLAR

Yolcu bölmesi sigorta yeri tablosu

No.

Elektrik sistemi

Kapasite

A

5

.

7

Arka lamba (sol)

1

A

5

1

Çakmak

2

A

0

1

Ateşleme bobini

3

A

5

.

7

Marş motoru

4

A

0

2

Açılır tavan

5

A

5

1

Aksesuar soketi

6

370

AA0103837

218

-------------------------------------------------------------------------------------------------------------------------------------------------------------

A

5

.

7

Arka lamba (sağ)

7

A

5

.

7

Dış dikiz aynaları

8

A

5

.

7

Motor kontrol birimi

9

A

5

.

7

Kontrol birimi

0

1

A

0

1

Arka sis lambası

1

1

A

5

1

Merkezi kapı kilidi

2

1

A

5

1

İç mekan lambası

3

1

A

5

1

Arka cam sileceği

4

1

A

0

1

Gösterge

5

1

A

5

.

7

Röle

6

1

A

0

2

Isıtmalı koltuk

7

1

A

0

1

Opsiyonel

8

1

A

5

.

7

Isıtmalı kapı aynası

9

1

A

0

2

Ön cam sileceği

0

2

A

5

.

7

Geri vites lambaları

1

2

A

0

3

Buğu çözücü

2

2

A

0

3

Isıtıcı

3

2

*

A

0

4

Otomatik koltuk

4

2

A

0

1

Radyo

5

2

A

0

2

Elektronik kontrollü birim

6

2

*: Sigortalı bağlantı

Araç modeli veya özelliklerine bağlı olarak bazı sigortalar aracınıza takılmayabilir.
Yukarıdaki tablo her sigortayla ilgili ana ekipmanı gösterir.

219

No.

Elektrik sistemi

Kapasite

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

UMDA Y

APILAC

AKLAR

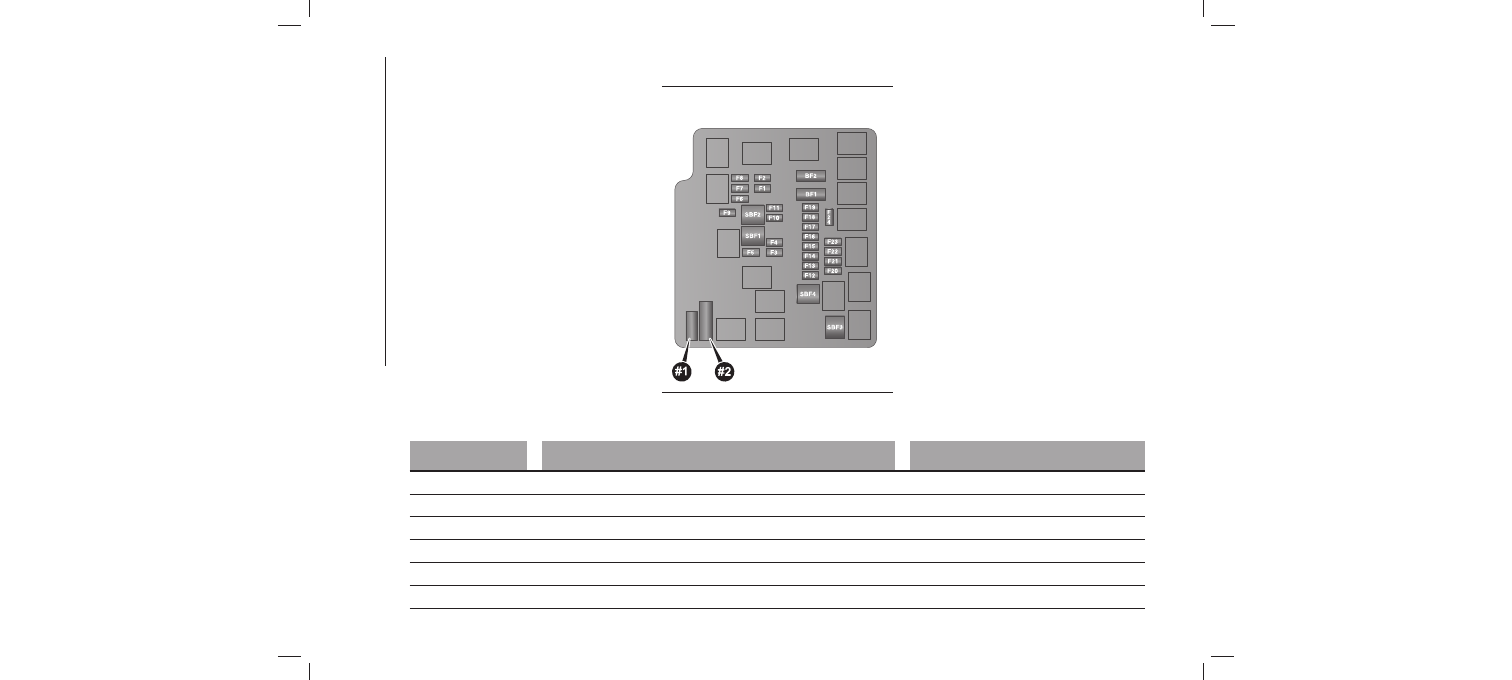

Motor bölmesi sigorta yeri tablosu

*

A

0

3

Sigorta (+B)

1

F

B

S

*

A

0

3

Kilitlenme önleyici fren sistemi

2

F

B

S

*

A

0

4

Kontak anahtarı

3

F

B

S

*

A

0

3

Otomatik cam kumandası

4

F

B

S

1

F

B

A

0

3

DC-DC (SES)

2

F

B

371

AA3008441

220

No.

Elektrik sistemi

Kapasite

-------------------------------------------------------------------------------------------------------------------------------------------------------------

A

5

1

Kısa far (sol)

1

F

A

5

1

Kısa far (sağ)

2

F

A

0

1

Uzun far (sol)

3

F

A

0

1

Uzun far (sağ)

4

F

A

0

1

Korna

5

F

A

5

1

Ön sis farları

6

F

A

0

1

Gündüz sürüş farları

7

F

A

0

2

Radyatör fan motoru

8

F

A

0

2

T/F

9

F

0

1

F

A

0

2

Far yıkayıcı

1

1

F

A

5

1

Stop lambaları (Fren lambaları)

2

1

F

A

0

1

Ateşleme bobini

3

1

F

A

5

.

7

Motor kumandası

4

1

F

A

5

.

7

Alternatör

5

1

F

A

5

1

Dörtlü flaşör

6

1

F

A

0

2

Otomatik şanzıman

7

1

F

A

0

2

Klima

8

1

F

F19

A

5

1

ETV

A

0

2

Yakıt hattı ısıtıcısı

A

5

.

7

Marş Motoru

0

2

F

1

2

F

A

5

1

Yakıt pompası

2

2

F

221

No.

Elektrik sistemi

Kapasite

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

UMDA Y

APILAC

AKLAR

A

0

2

Motor

3

2

F

4

2

F

A

0

2

Yedek sigorta

1

#

A

0

3

Yedek sigorta

2

#

*: Sigortalı bağlantı

Araç modeli veya özelliklerine bağlı olarak bazı sigortalar aracınıza takılmayabilir.
Yukarıdaki tablo her sigortayla ilgili ana ekipmanı gösterir.

Sigorta bloğu yedek 7,5 A, 10 A veya 15 A sigortalar içermez. Bu sigortalardan biri yanarsa aşağıdaki sigortayla değiştiriniz.
7.5 A: Dış dikiz aynaları
10 A: Seçenek
15 A: Çakmak
Yedek sigorta kullanırken olabildiğince kısa sürede doğru kapasitede bir sigortayla değiştiriniz.

222

No.

Elektrik sistemi

Kapasite

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Sigortalar

Renk

Kapasite

7.5 A

Kahverengi

10 A

Kırmızı

15 A

Mavi

20 A

Sarı

Yeşil (sigorta tipi)/Pembe (sigortalı bağlantı tipi)

A

0

3

40 A

Yeşil (sigortalı bağlantı tipi)

223

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

U

MDA Y

APILAC

AKLAR

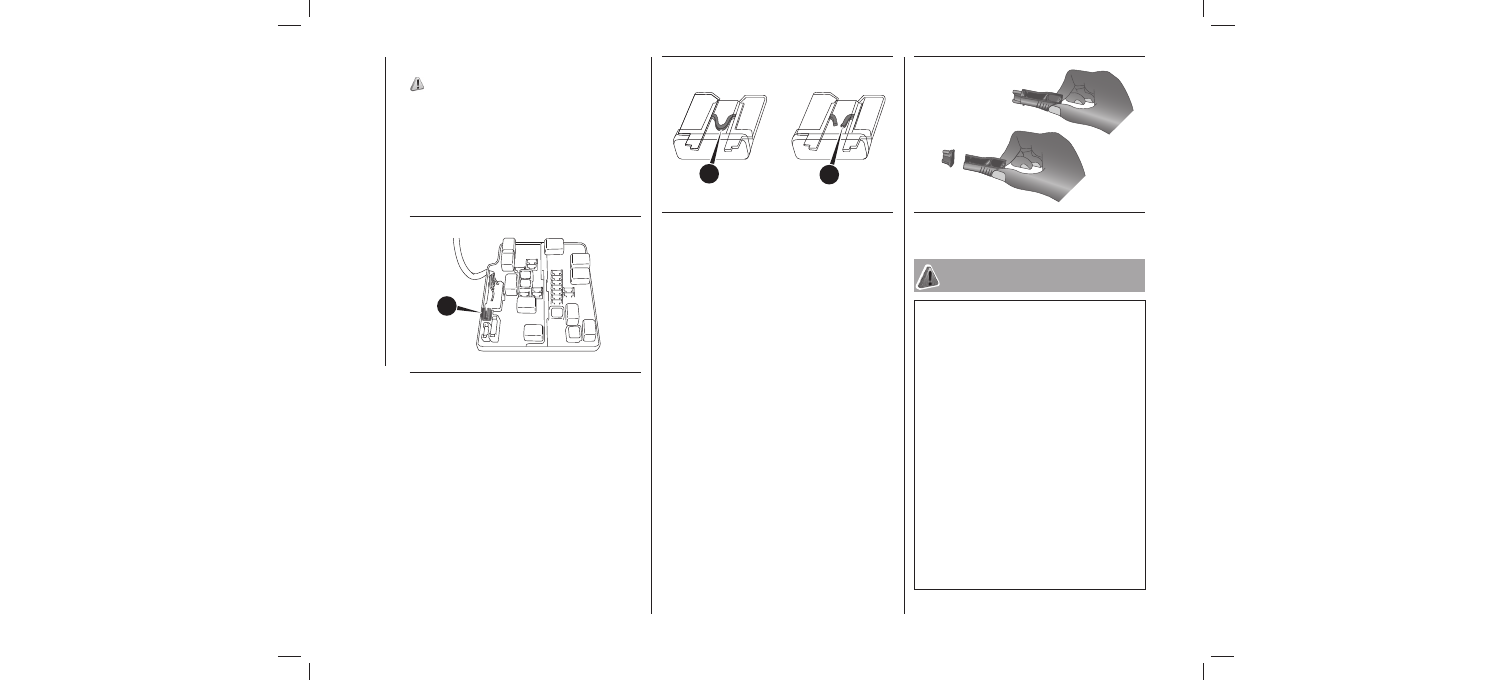

Sigorta değiştirme

259) 260) 261) 262) 263)

B. Sigorta iyi durumda
C. Yanmış sigorta

UYARI

259)

260)

261)

262)

263)

A

372

AA0109871

B

C

373

AA0110129

374

AA0087304

224

1. Sigorta değiştirmeden önce her zaman
ilgili elektrik devresini kapatın ve kontak
anahtarını  “LOCK”  konumuna  alın  veya
çalıştırma modunu OFF konumuna alınız.
2. Sigorta çektiricisini (A) motor bölme-
sindeki sigorta bloğunun içinden çıkarınız.

3.  Sigorta  yük  kapasitesi  tablosuna
bakarak  sorunla  ilgili  sigortayı  kontrol
ediniz.

NOT  Herhangi  bir  sistem  fonksiyon

görmezse  ancak  o  sistemle  ilgili  sigorta
normalse sistemde başka bir yerde arıza
olabilir.  Aracınızı  kontrol  ettirmenizi
öneririz.
4.  Sigorta  çektiricisi  kullanarak  sigorta
bloğundaki aynı yere aynı kapasitede yeni
bir sigorta yerleştiriniz.

        Bir sigortayı değiştirmeden önce kontak

anahtarının  çıkarıldığından  ve  bütün  diğer

düğmelerin  kapatıldığını  ve/veya  boşa  alındığın-

dan emin olunuz.

        Yanmış bir sigortayı asla metal kablolar ve

diğer nesnelerle değiştirmeyiniz.

        Kısa bir süre sonra yeni yerleştirilmiş sigorta

tekrar  atarsa  nedeni  bulup  düzeltmek  için

elektrik sistemini kontrol ettirmenizi öneririz.
        Asla belirtilen veya yedek sigortadan büyük

kapasitede  bir  sigorta  kullanmayın  (kablo  veya

folyo  gibi).  Bunun  yapılması  devre  kablolarının

aşırı ısınmasına sebep olabilir ve yangın çıkarabi-

lir.

                Güvenlik  sistemleri  (hava  yastığı,  fren

sistemi), elektrik ünitesi sistemleri (motor sistemi,

aktarma  organları  sistemi)  veya  direksiyon

sistemi kaçağı ile ilgili olarak bir genel koruma

sigortası için Fiat servisi ile temas kurunuz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AMPUL DEĞİŞİMİ

264) 265) 266) 267)

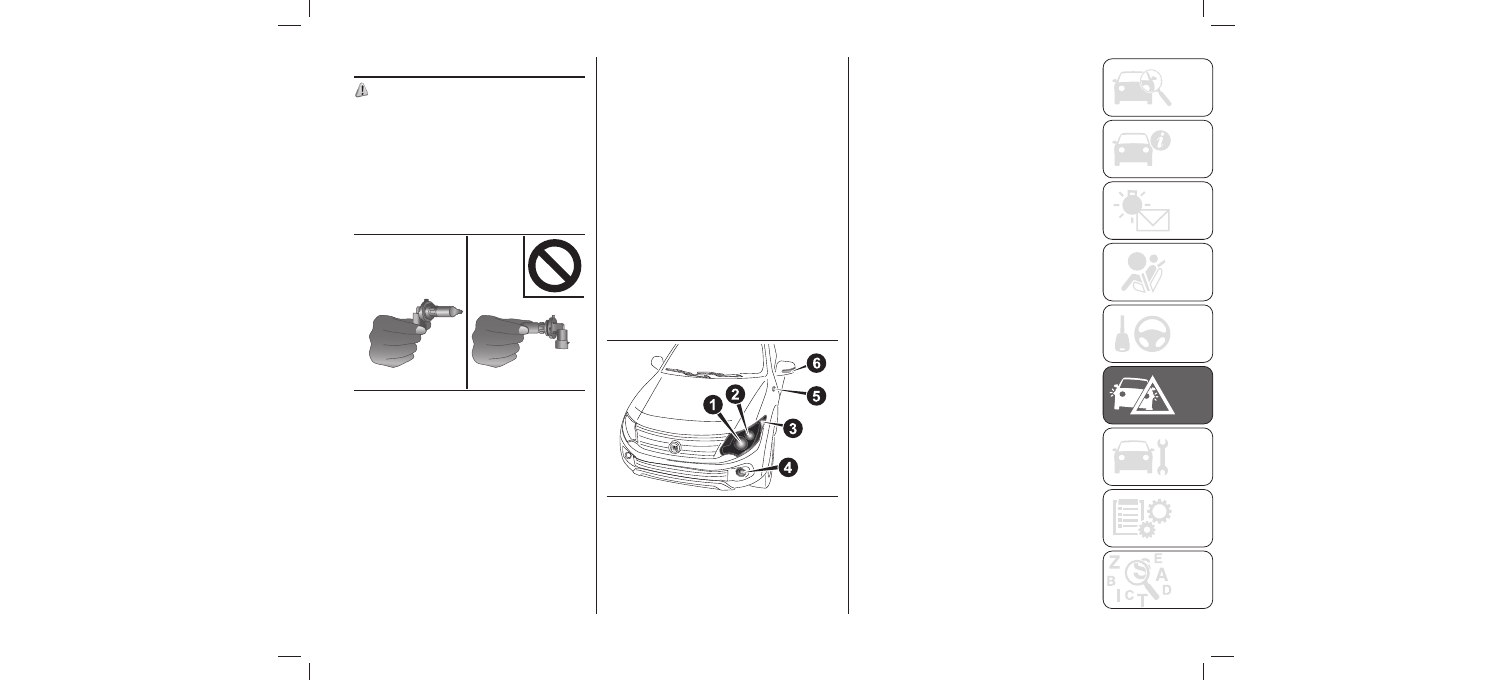

Ampul yeri ve kapasitesi
Ampul değiştirirken aynı watt değerinde
ve renkte yeni bir ampul kullanınız.

Dış
Ön

Yüksek yoğunluktaki deşarj farları

olan araçlar dışında

Yüksek yoğunluklu deşarj farlı

araçlar

375

AA0030717

376

AHA104603

225

Ampulü  değiştirmeden  önce  lambanın
kapalı  olduğundan  emin  olunuz.  Yeni
ampulün  cam  kısmına  çıplak  elle  dokun-
mayın,  göbek  ısındığında  cam  üzerinde
kalan cilt yağı ısınacak ve buhar reflektör
üzerinde yoğunlaşacak ve yüzeyi kararta-
caktır.

1. Park lambaları: 5 W (W5W)
2. Ön sinyal farları: 21 W
(PY21W/P21W)
3. Farlar, uzun/kısa far: 60/55 W (H4)
4. Tip 1 Ön sis farları: 35 W (H8)
Gündüz sürüş farları: 13 W (P13W) Tip
2 Gündüz sürüş farları: 13 W (P13W)
5. Yan sinyal lambaları (çamurlukta)
*1, *2: 5W
6. Yan sinyal lambaları (dış dikiz aynası
üzerinde)*1

1- Ön sinyal lambaları: 21 W (PY21W)
2- Park lambaları/Gündüz sürüş farları
3- Farlar, uzun/kısa far: 25 W (D5S)
4- Ön sis farları: 19 W (H16)
5- Yan sinyal lambaları (çamurlukta)
*1, *2: 5W
6-  Yan  sinyal  lambaları  (dış  dikiz  aynası
üzerinde)*1 *1: varsa *2: Lamba ampulle-
rini yetkili bir Fiat servisinde değiştirtiniz.
Parantez  içindeki  kodlar  ampul  tiplerini
gösterir.

NOT İşin gereken şekilde nasıl yapılaca-

ğından  emin  değilseniz  bir  uzmana
danışmanızı öneririz.
NOT Lamba ve merceği sökerken araç

gövdesini çizmemeye dikkat ediniz.

NOT  Yağmur  yağdığında  veya  araç

yıkandığında  merceğin  içi  buğulanır.  Bu,
buğulu  bir  günde  camın  buğulanmasıyla
aynıdır ve fonksiyonel bir sorun olduğunu
göstermez.  Lamba  açıldığında  ısı  buharı
ortadan  kaldıracaktır.  Ancak  lambanın
içinde  su  toplanırsa  lambayı  kontrol
ettirmenizi öneririz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

U

MDA Y

APILAC

AKLAR

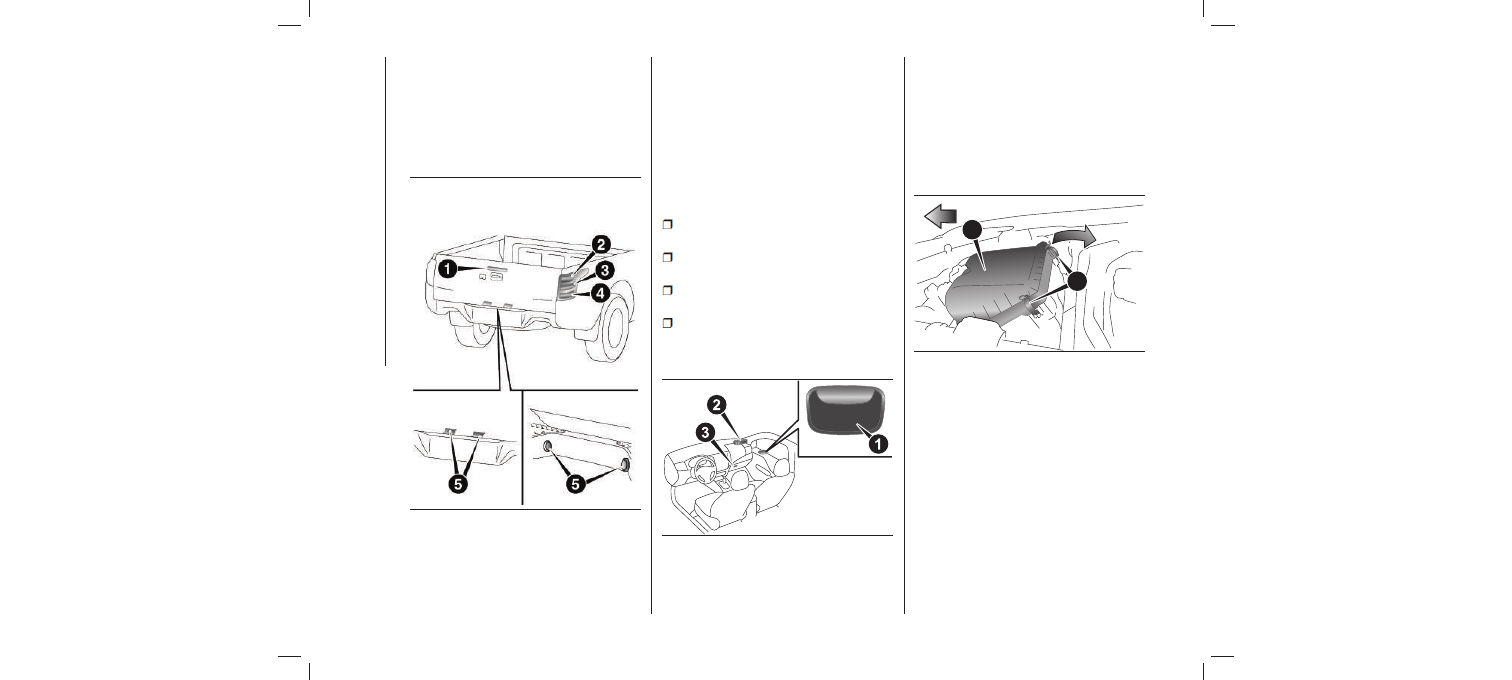

Arka

1. Üst fren lambası*
2. Arka ve stop lambaları: 21/5 W
(P21/5W)

Yan sinyal lambaları (dış dikiz aynası
üzerinde)
Park lambaları (Yüksek yoğunluktaki
deşarj farları olan araçlar)
Gündüz sürüş farları (Yüksek yoğun-
luktaki deşarj farları olan araçlar)
Üst fren lambası

İç

1. Arka iç lamba: 8 W
2. Ön bölme ve harita lambaları*: 7.5 W

3. Torpido gözü lambası: 1,4 W
Farlar (halojen ampul)

Ok yönü: Aracın ön tarafı

377

AH4100040

378

AHA106522

B

A

379

AHA103954

226

NOT Sadece yan sinyal lambası ampulü-

nü (çamurluktaki) onarmak veya değiştir-
mek  mümkün  değildir.  Lambaları  tamir
edilmesi  veya  değiştirilmesi  gerektiğinde
yetkili bir Fiat servisinde kontrol ediniz.

NOT  Üst  kapağı  aracın  arkasına  doğru

hareket ettirirken, hava temizleme kanca-
sından (C) kabloları sökünüz.

3- Arka sinyal lambaları: 21 W (PY21W)
4- Arka sis lambası (sürücü tarafı):* 21W
(P21W) Geri vites lambaları: 21 W
(P21W)
5- Plaka lambaları: 5 W (W5W)
Parantez  içindeki  kodlar  ampul  tiplerini
gösterir.
Aşağıdaki  lambalar  LED  olarak  kullanılır.
Onarım  veya  değiştirme  için  yetkili  bir
Fiat servisi ile temasa geçiniz.

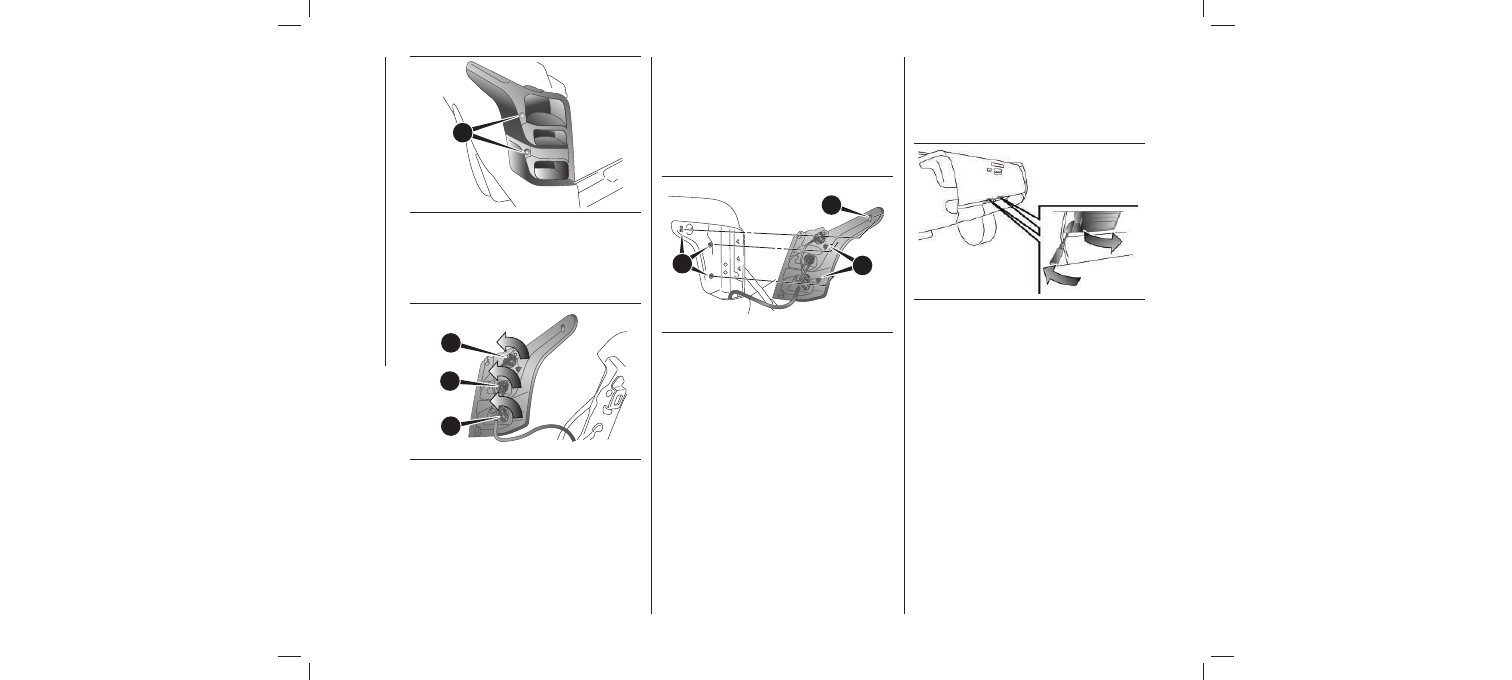

1. Aracın  sağ tarafındaki ampulü değişti-
rirken  hava  filtresinin  kelepçelerini  (A)
sökün  ve  üst  kapağı  (B)  aracın  arkasına
doğru hareket ettiriniz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ok yönü: Aracın ön tarafı

2. Konektörü (A) ayırınız.

3. Sızdırmazlık kapağını (B) çıkarınız.

4. Ampulü sabitleyen yayı (C ) ayırın ve
sonra far ampulünü çıkarınız.

5. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.

Park lambaları
1. Aracın sol tarafındaki ampulü
değiştirirken yıkayıcı haznesi ağzını aşağı
bastırarak kelepçeyi (A) sökün ve ağzı
aracın arkasına doğru hareket ettiriniz.

2. Çıkarmak için ampul soketini saatin
aksi yönünde çeviriniz. Ve dışarı çekerek
ampulü soketten çıkarınız.

C

380

AHZ100961

A

381

AHA102771

B

382

AHA102784

1

383

AHA102797

A

384

AHA103967

385

AHA102801

227

NOT  Ampul  değişiminden  sonra  aracın

ön  tarafında  bulunan  menteşelerin  sıkıca
ayarlandıklarından emin olunuz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

UMDA Y

APILAC

AKLAR

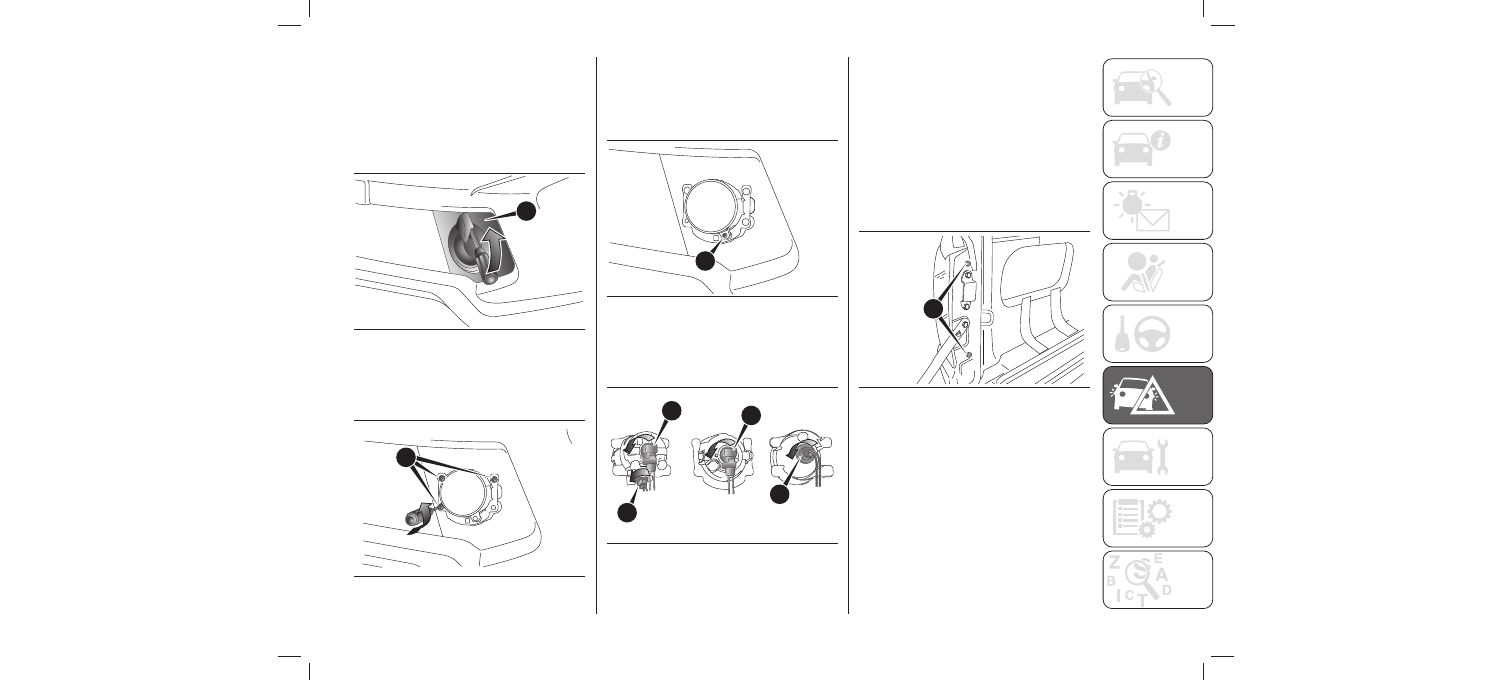

3. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.

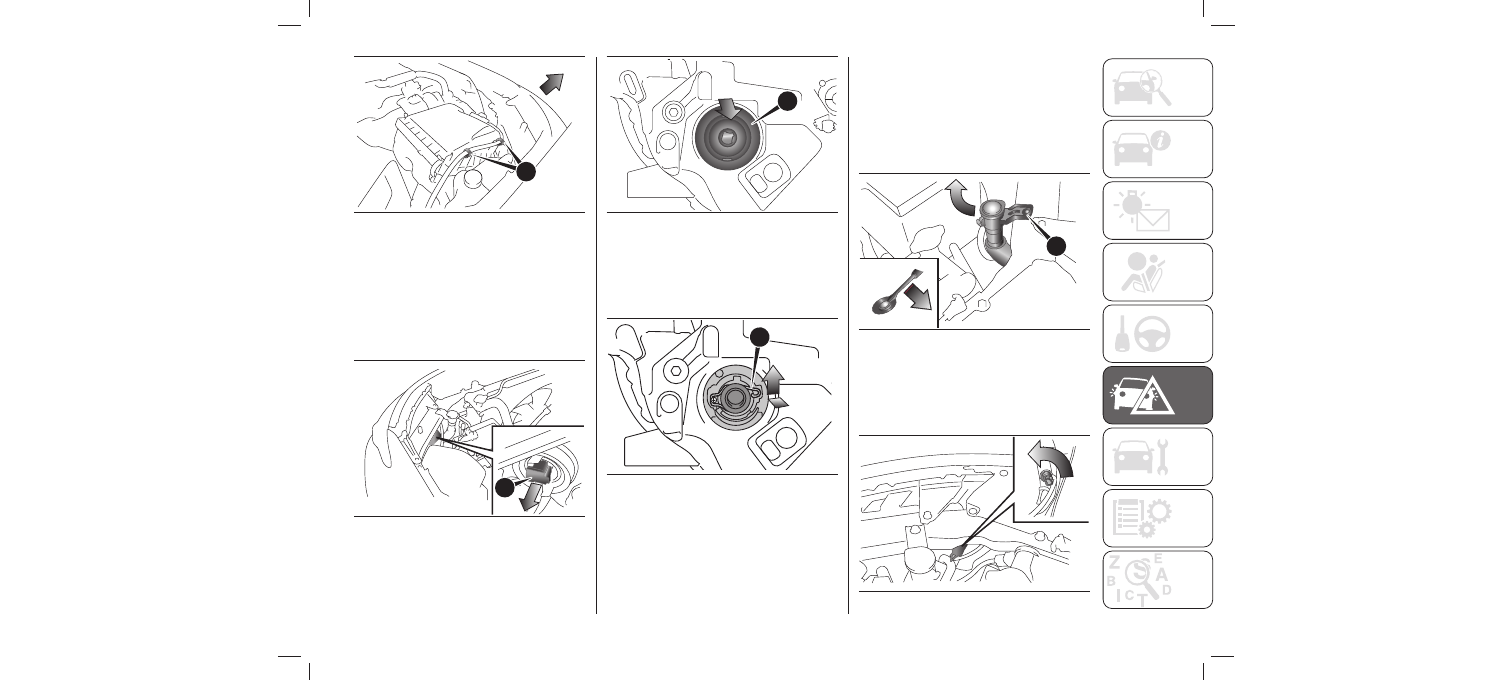

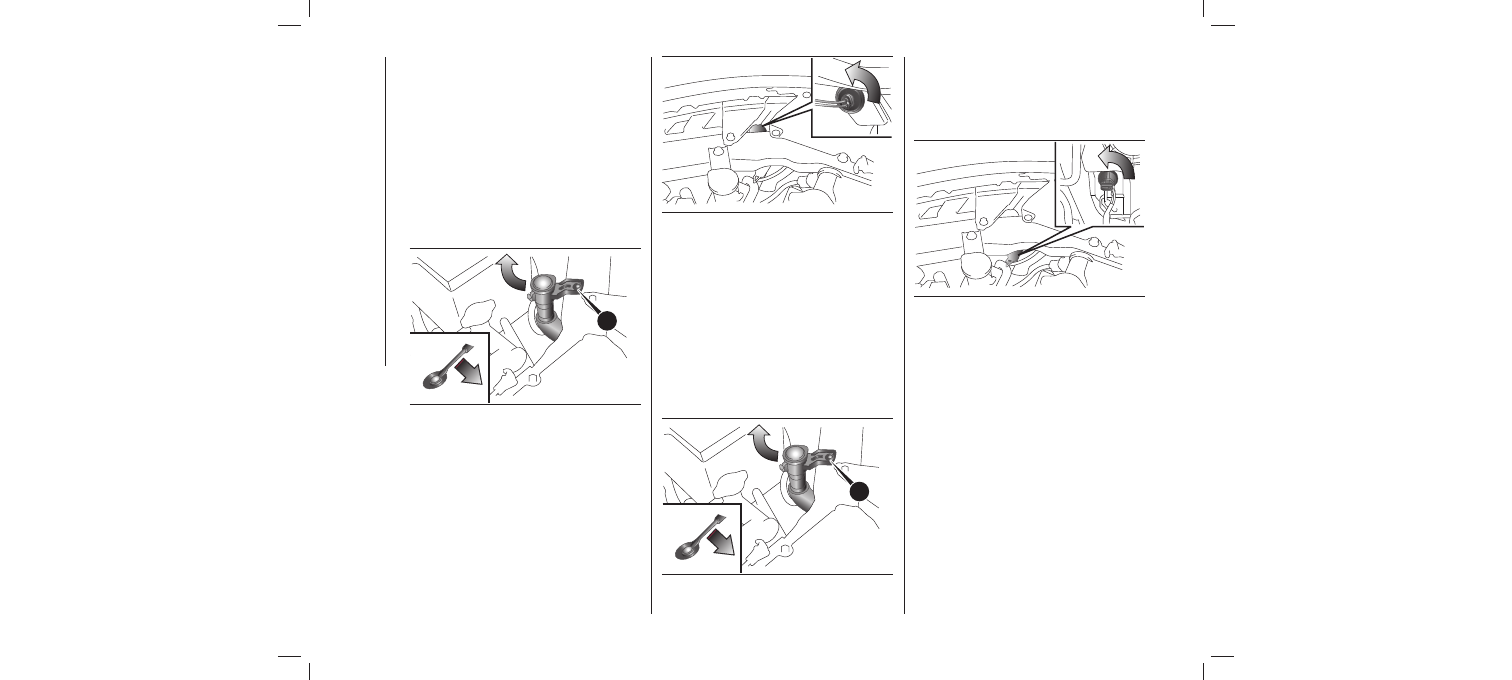

Ön sinyal lambaları
Yüksek yoğunluktaki deşarj

farları olan araçlar dışında
1. Aracın sol tarafındaki ampulü
değiştirirken yıkayıcı haznesi ağzını aşağı
bastırarak kelepçeyi (A) sökün ve ağzı
aracın arkasına doğru hareket ettiriniz.

2. Çıkarmak için ampul soketini saatin
aksi yönünde çeviriniz. Ve içeri bastırır-
ken saatin aksi yönünde çevirerek
ampulü soketten çıkarınız.

3. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.
Yüksek yoğunluklu deşarj farlı

araçlar
1. Aracın sol tarafındaki ampulü
değiştirirken yıkayıcı haznesi ağzını aşağı
bastırarak kelepçeyi (A) sökün ve ağzı
aracın arkasına doğru hareket ettiriniz.

2. Çıkarmak için ampul soketini saatin
aksi yönünde çeviriniz. Ve içeri bastırır-
ken saatin aksi yönünde çevirerek
ampulü soketten çıkarınız.

3. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.

A

386

AHA103967

387

AHA102814

A

388

AHA103967

389

AHA102827

228

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ön sis farları*/Gündüz sürüş

farları*
1. Ucuna bez sarılı düz uçlu (veya eksi) bir
tornavidayı (A) kapağın kenarına
yerleştirin ve kapağı sökmek için hafifçe
kaldırınız.

2. 3 vidayı (B) sökün ve lamba ünitesini
sökünüz.

NOT Sis farının vidalarını gevşetirken

huzme konumu ayar vidasını (C ) yan-
lışlıkla hareket ettirmemeye dikkat ediniz.

3. Çıkarmak için soketi saatin aksi yö-
nünde çeviriniz.

D. Ön sis farı
E. Gündüz sürüş farı

4. Tırnağı (F) aşağıda tutarken ampülü
(G) dışarı çekiniz.
5. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.
Arka lamba grubu
1. Arka kapağı açınız (“Arka kapak”
kısmına bakınız).
2. Lamba birimini tutan vidaları (A)
sökünüz.

3. Lamba birimini aracın arkasına doğru
hareket ettirin ve klipsleri (B) sökünüz.

A

390

AHA102667

B

391

AHA102670

C

392

AHZ101056

D

D

E

E

393

AA0112846

A

394

AHA102872

229

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

U

MDA Y

APILAC

AKLAR

4. Her soket ve ampul grubunu saatin aksi
yönünde çevirerek sökünüz.

Plaka lambaları

B

395

AHA102885

E

D

C

396

AHA102898

H

F

G

397

AHA102902

398

AHA102915

230

C- Arka ve stop lambası: İçeri bastırırken
saatin  aksi  yönünde  çevirerek  ampulü
soketten çıkarınız.
D-  Arka  sinyal  lambası:  Ampulü  dışarı
çekerek çıkarınız.
E-  Arka  sis  lambası  (sürücü  tarafı)*/Geri

vites  lambası:  Ampulü  dışarı  çekerek
çıkarınız.
5. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.
Lamba birimini takarken lamba biriminde-
ki  pimleri  (F)  ve  klipsi  (G)  gövdedeki
deliklerle (H) hizalayınız.

1. Lamba grubuna düz uçlu (veya eksi) bir
tornavida  yerleştirin  ve  sökmek  için
hafifçe kaldırınız.

NOT  Mercek  ve  gövdenin  çizilmesini

önlemek için tornavidanın ucunun çevre-
sine bir bez parçası sarınız.
2.  Soket  ve  ampul  gruplarını  saatin  aksi
yönünde  çevirerek  birlikte  çıkarın  ve
sonra dışarı çekerek ampulü çıkarınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

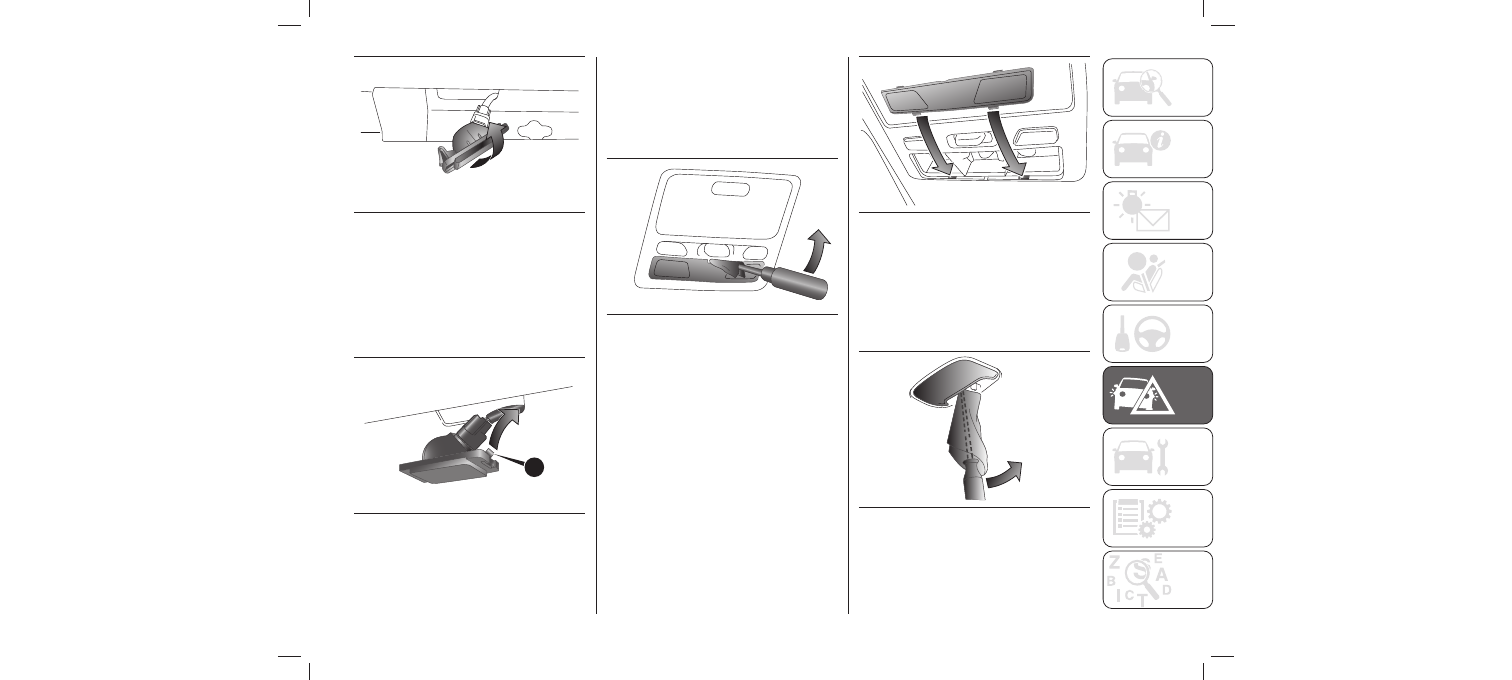

Ön oda ve harita lambaları*

Arka iç mekan lambası

399

AHA102928

A

400

AHZ100639

401

AHA102931

402

AHA102944

403

AHA102957

231

3. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.
NOT  Lamba  birimini  takarken  kancayı

önce lamba biriminin sağ tarafına yerleşti-
riniz.

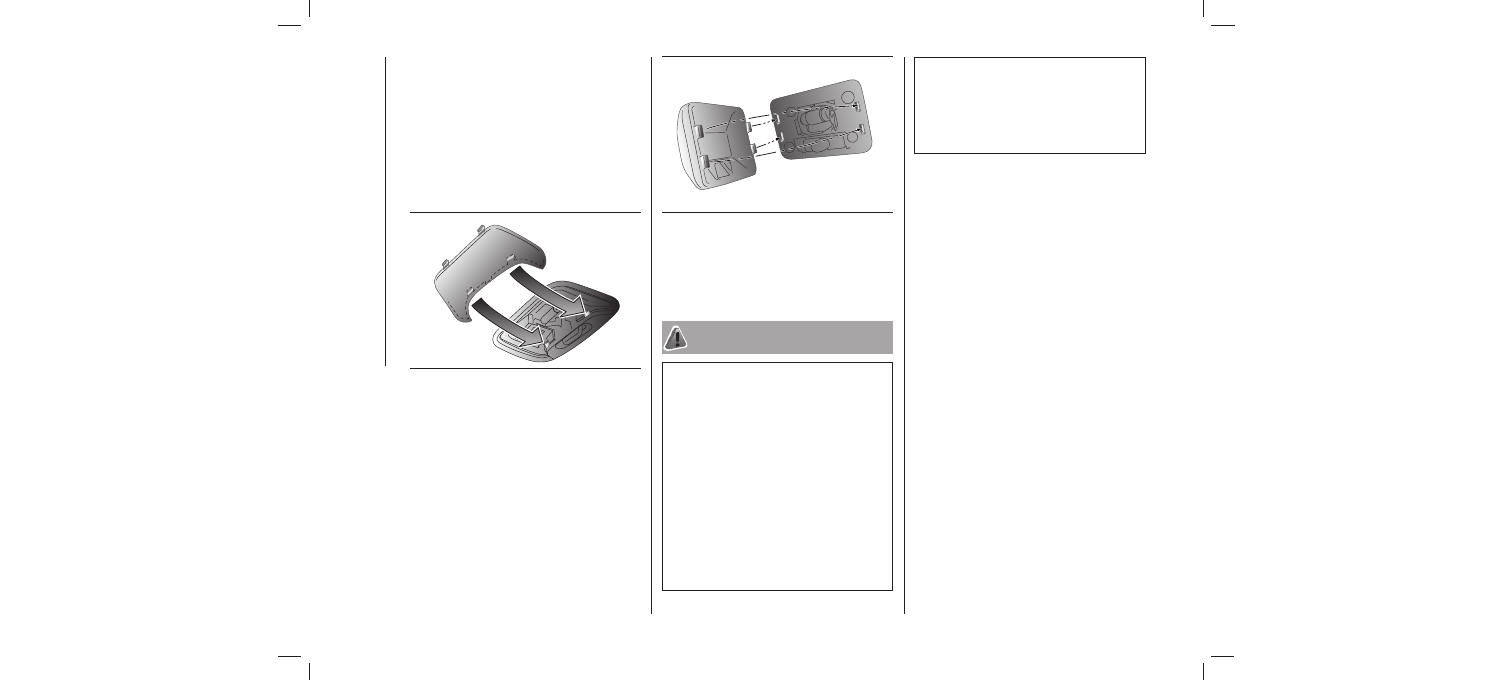

1. Merceğin çentiğine düz uçlu (veya eksi)
bir  tornavida  yerleştirin  ve  sökmek  için
hafifçe  kaldırınız.  Ampulü  duydan  çıkarı-
nız.

NOT Merceğin çizilmesini önlemek için

tornavidanın  ucunun  çevresine  bir  bez
parçası sarınız.
2. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.
NOT Merceği takarken mercek üzerin-

deki  2  tırnağı  araç  tarafındaki  deliklerle
hizalayınız.

1. Merceğin çentiğine düz uçlu (veya eksi)
bir  tornavida  yerleştirin  ve  sökmek  için
hafifçe  kaldırınız.  Ampulü  duydan  çıkarı-
nız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AC

İL DUR

UMDA Y

APILAC

AKLAR

Torpido gözü lambası

UYARI

264)

265)

266)

267)

404

AHA102960

405

AHZ101043

232

NOT Merceğin çizilmesini önlemek için

tornavidanın  ucunun  çevresine  bir  bez
parçası sarınız.
2. Ampulü takmak için, sökme adımlarını
tersten uygulayınız.
NOT Merceği takarken mercek üzerin-

deki  2  tırnağı  araç  tarafındaki  deliklerle
hizalayınız.

Torpido gözü lamba ampullerini yetkili bir
Fiat servisinde değiştirtiniz.

NOT Merceği takarken merceğin diğer

tarafındaki  iki  tırnağı  aracın  yanındaki
deliklere  takmadan  önce  merceğin  bir
tarafındaki  iki  tırnağı  aracın  yanındaki
deliklere takınız.

        Kapatıldıktan hemen sonra ampuller son

derece sıcaktır. Ampul değiştirirken dokunmadan

önce  yeterince  soğuması  için  bekleyiniz.  Aksi

takdirde yanabilirsiniz.

        Halojen lamba ampulünü asla çıplak el, kirli

eldiven, vs ile tutmayınız. Elinizdeki yağ farların

bir  dahaki  çalıştırılışında  ampulün  kırılmasına

sebep  olabilir.  Cam  yüzey  kirliyse  alkol,  boya

tineri, vs ile temizlenmeli ve iyice kurutulduktan

sonra tekrar takılmalıdır.

        Halojen lamba ampulünü dikkatli tutunuz.

Halojen  lamba  ampulü  içindeki  gaz  yüksek

oranda  basınçlandırılmıştır,  bu  nedenle  halojen

lamba  ampulünü  düşürme,  vurma  veya  çizme

kırılmasına sebep olabilir.

                Yüksek  yoğunlukta  deşarj  farlarının

ampullerini  onarırken  veya  değiştirirken  her

zaman uzmana danışınız. Bunun nedeni elektrik

devresi,  ampuller  ve  elektrodların  elektrik

çarpmasına  sebep  olabilecek  yüksek  voltaj

yaratmasıdır.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     12      13      14      15     ..
