Isıtıcı/Manuel klima
Isıtıcı/klima ancak motor çalışırken
kullanılabilir.

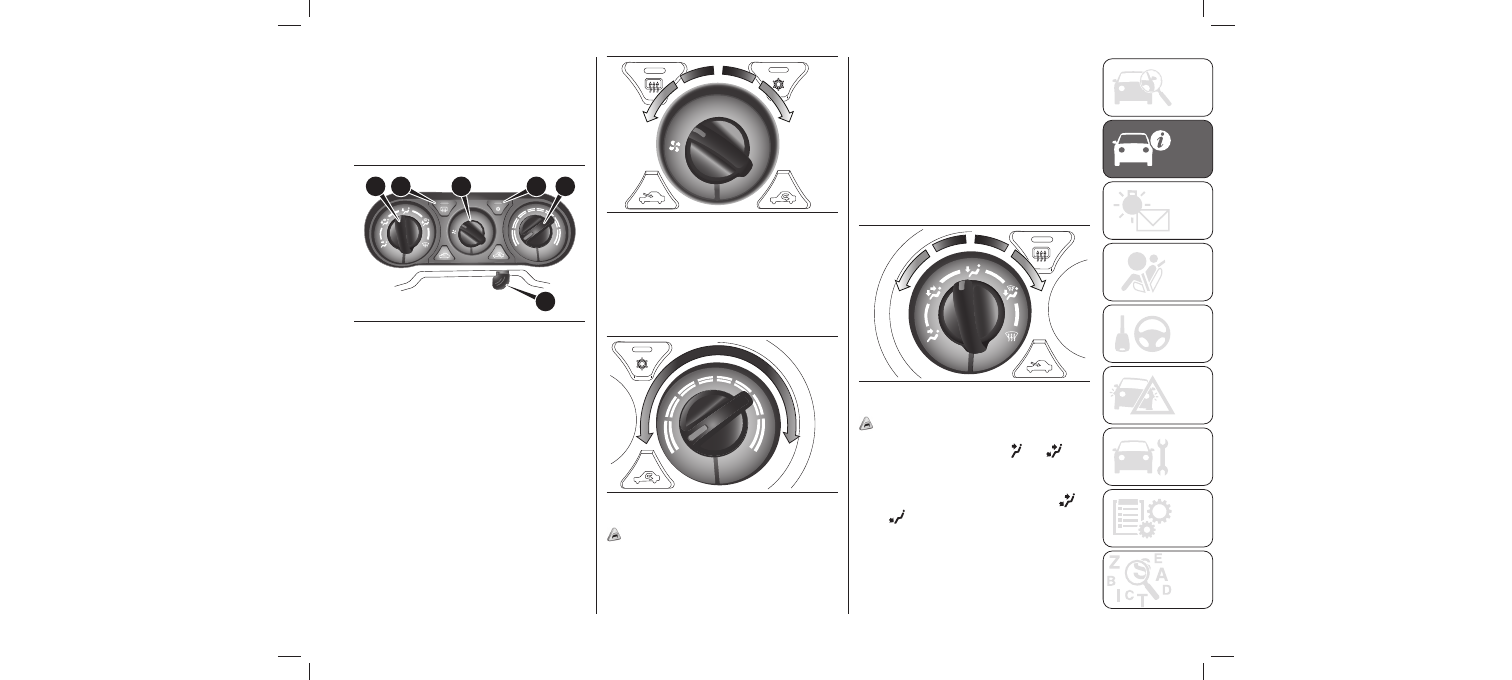

Kumanda paneli

Fan hızı seçme düğmesi

Sıcaklık ayar düğmesi

22)

Mod seçme düğmesi

23)

OFF

1 2 3

OFF

1 2 3

4

1

3

6

5

4

2

97

AHA106694

OFF

1 2 3

OFF

1 2 3

4

98

AHA101497

99

AHA106708

100

AHA104342

57

1- Mod seçme düğmesi 2- Arka cam buğu
çözücü  düğmesi    3-  Fan  hızı  seçme
düğmesi 4- Klima düğmesi 5- Sıcaklık ayar
düğmesi 6- Hava seçme düğmesi

Fan  hızı  düğmesini  saat  yönünde  veya
tersi  yönde  çevirerek  fan  hızını  ayarlayı-
nız.
Düğme  sağa  çevrildiğinde  fan  hızı
kademeli olarak artar.

Hava sıcaklığını artırmak için ayar düğme-
sini saat yönünde çeviriniz. Havayı soğut-
mak  için  düğmeyi  saatin  yönü  tersine
çeviriniz.

NOT  Motor  soğutma  sıvısı  sıcaklığı

düşükken, düğme ile sıcak havayı seçseniz
dahi  motor  ısınıncaya  kadar  ısıtıcıdan
gelen hava serin/soğuk olur.

NOT Mod seçme düğmesi      ve         ko-

numları  arasındayken  hava  büyük  ölçüde
yolcu  bölmesinin  üst  kısmına  doğru
yönlendirilir. Mod seçme düğmesi “     ”
ve  “        ”  konumları  arasındayken  hava
büyük  ölçüde  ayak  bölmesine  doğru
yönlendirilir.

Havalandırmalardan  çıkan  hava  miktarını
değiştirmek  için  mod  seçme  düğmesini
kullanınız (“Mod seçimi” kısmına bakınız).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

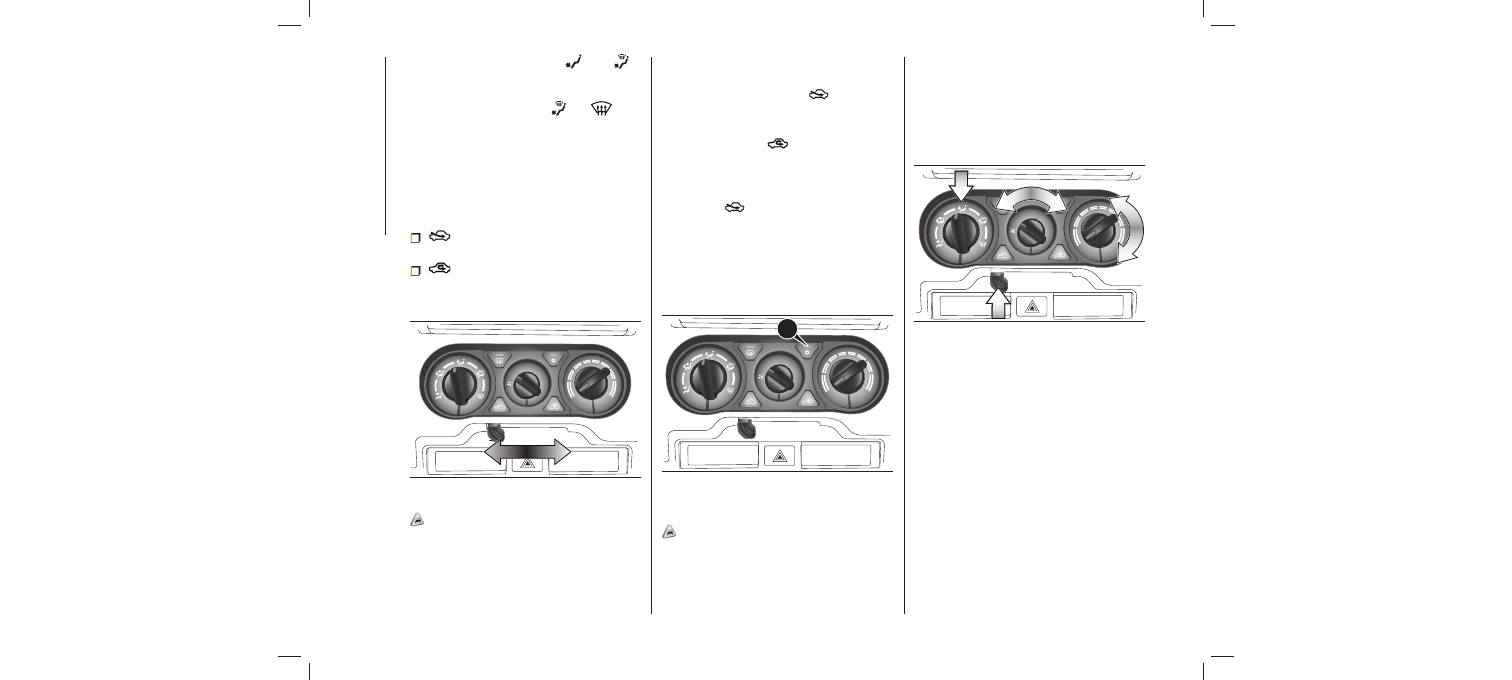

Hava seçme düğmesi
Hava seçimini değiştirmek için hava
seçme düğmesini kullanınız.

Dış hava: Yolcu bölmesine
dışarıdan hava girer.
İç hava sirkülasyonu: Hava, yolcu
bölmesinde sirkülasyona alınır.

24)

Klima düğmesi
Klimayı çalıştırmak için düğmeye basınız;
gösterge lambası (A) yanacaktır.

Kapatmak için düğmeye tekrar basınız.

25)

Klima sisteminin kullanımı
Düğmeleri isteğinize uygun olarak şekilde
gösterildiği gibi seçiniz.

Isıtma

OFF

1 2 3

OFF

1 2 3

4

101

AHA106711

OFF

1 2 3

OFF

1 2 3

4

A

102

AHA106724

OFF

1 2 3

OFF

1 2 3

4

103

AH3100519

58

NOT Mod seçme düğmesi “   ” ve “     ”

konumları  arasındayken  hava  büyük
ölçüde ayak bölmesine doğru yönlendiri-
lir. Mod seçme düğmesi       ve       ko-
numları  arasındayken  hava  büyük  ölçüde
ön cama ve kapı camlarına doğru yönlen-
dirilir.

NOT Normalde, ön camı ve yan camları

temiz  tutmak  ve  ön  camdaki  buğuyu  ve
buzu hızlıca gidermek için "      " (dış hava)
konumunu  seçiniz.  Yüksek  bir  soğutma
performansı  istiyorsanız  veya  dış  hava
tozlu veya kirli ise “     “ (iç hava sirkülas-
yonu)  konumunu  seçiniz.  Camların
buğulanmaması

için

havalandırmayı

artırmak  amacıyla  belirli  aralıklarla
düğmeyi  "        "  (dış  hava)  konumuna
getiriniz.

NOT Maksimum sıcaklık için fan hızını 3.

konuma ayarlayınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

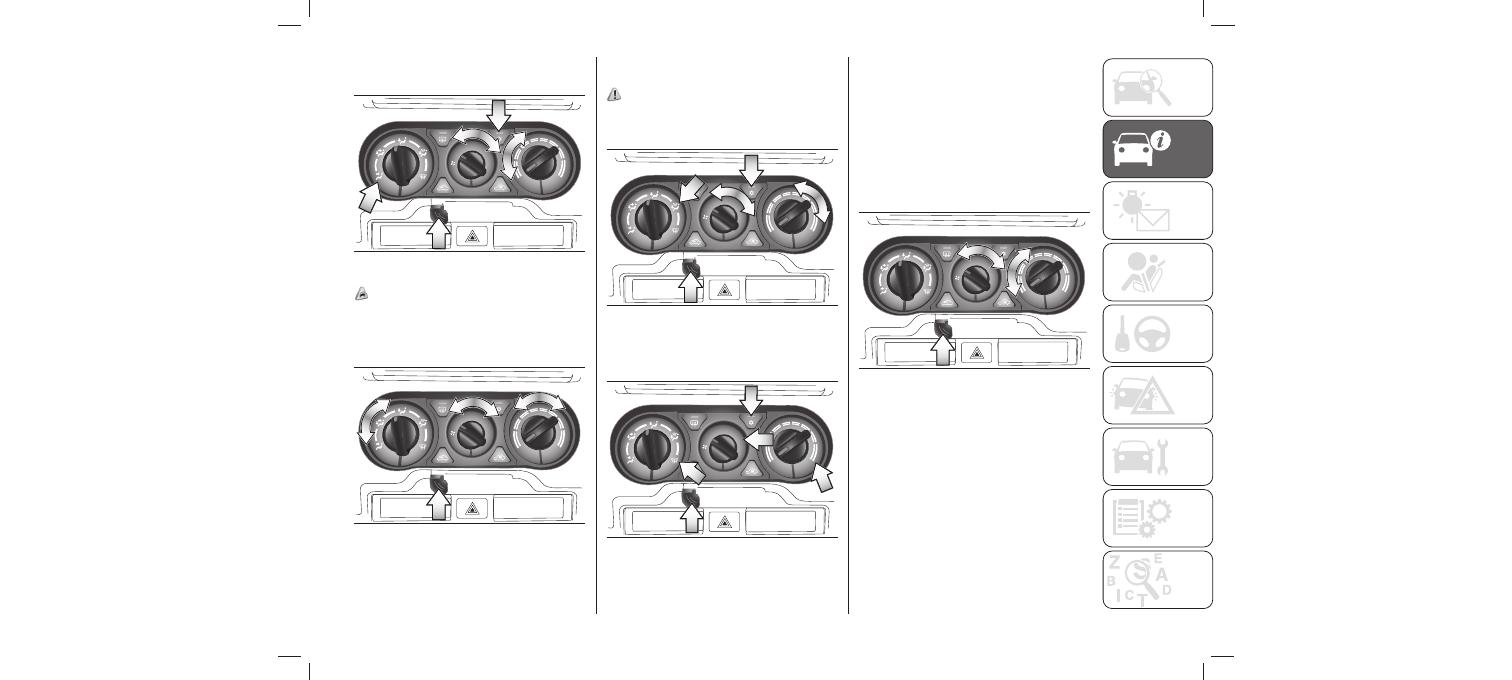

Soğutma (Manuel klima)

26)

Isıtılmamış ve ısıtılmış havanın

birlikte uygulanması

Ön camın ve kapı camlarının

buğularının giderilmesi

57)

Normal buğu giderme için

Hızlı buğu giderme için

Dışarıdan hava alma

OFF

1 2 3

OFF

1 2 3

4

104

AH3100522

OFF

1 2 3

OFF

1 2 3

4

105

AH3100535

OFF

1 2 3

OFF

1 2 3

4

106

AH3100548

OFF

1 2 3

OFF

1 2 3

4

107

AH3100551

OFF

1 2 3

OFF

1 2 3

4

108

AH3100564

59

NOT Buğuyu etkili bir şekilde gidermek

için,  yan  hava  kanallarından  gelen  havayı
kapı camlarına yönlendiriniz.

NOT Sıcaklık ayar düğmesini maksimum

soğuk  konumuna  getirmeyiniz.  Soğuk
hava camlara doğru yönlenerek buğunun
giderilmesine engel olur.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

OTOMATİK KLİMA SİSTEMİ
(bazı modellerde)
Klima ancak motor çalışırken kullanılabilir.
Kumanda paneli

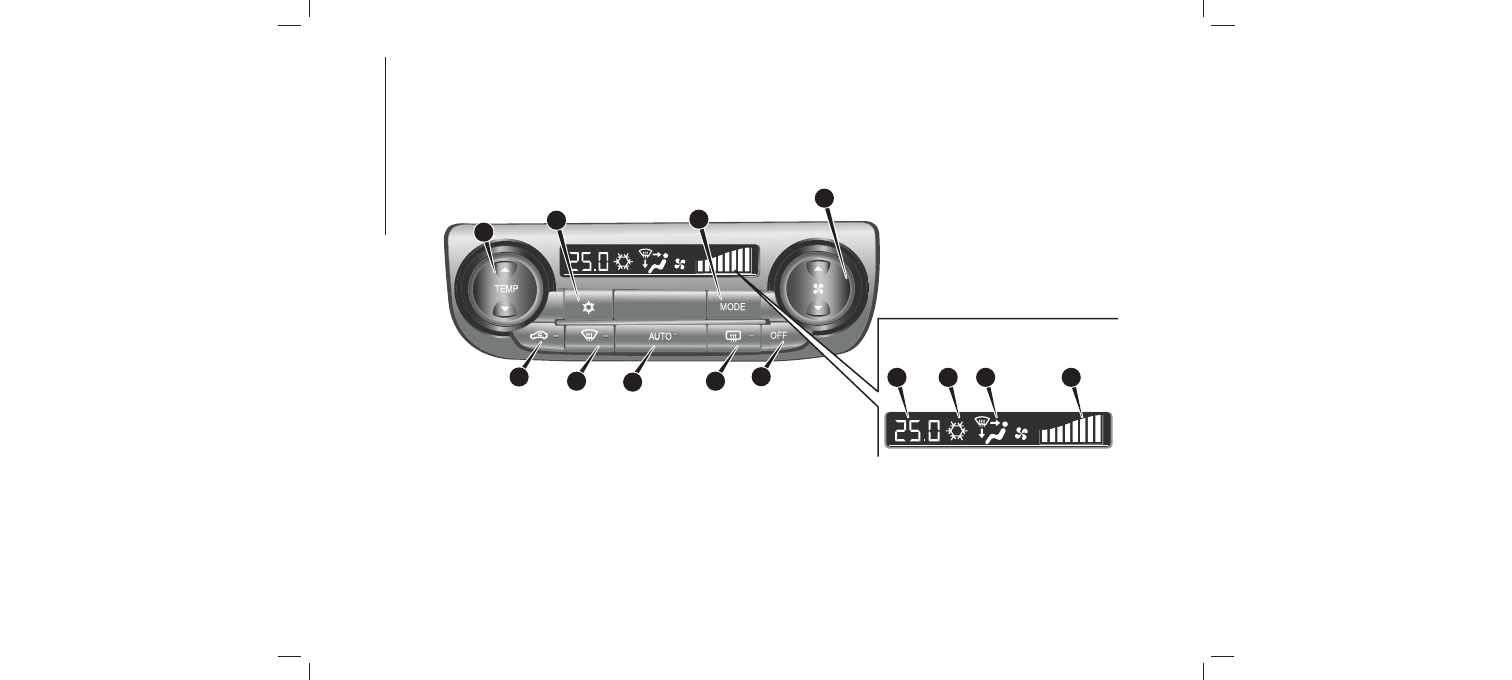

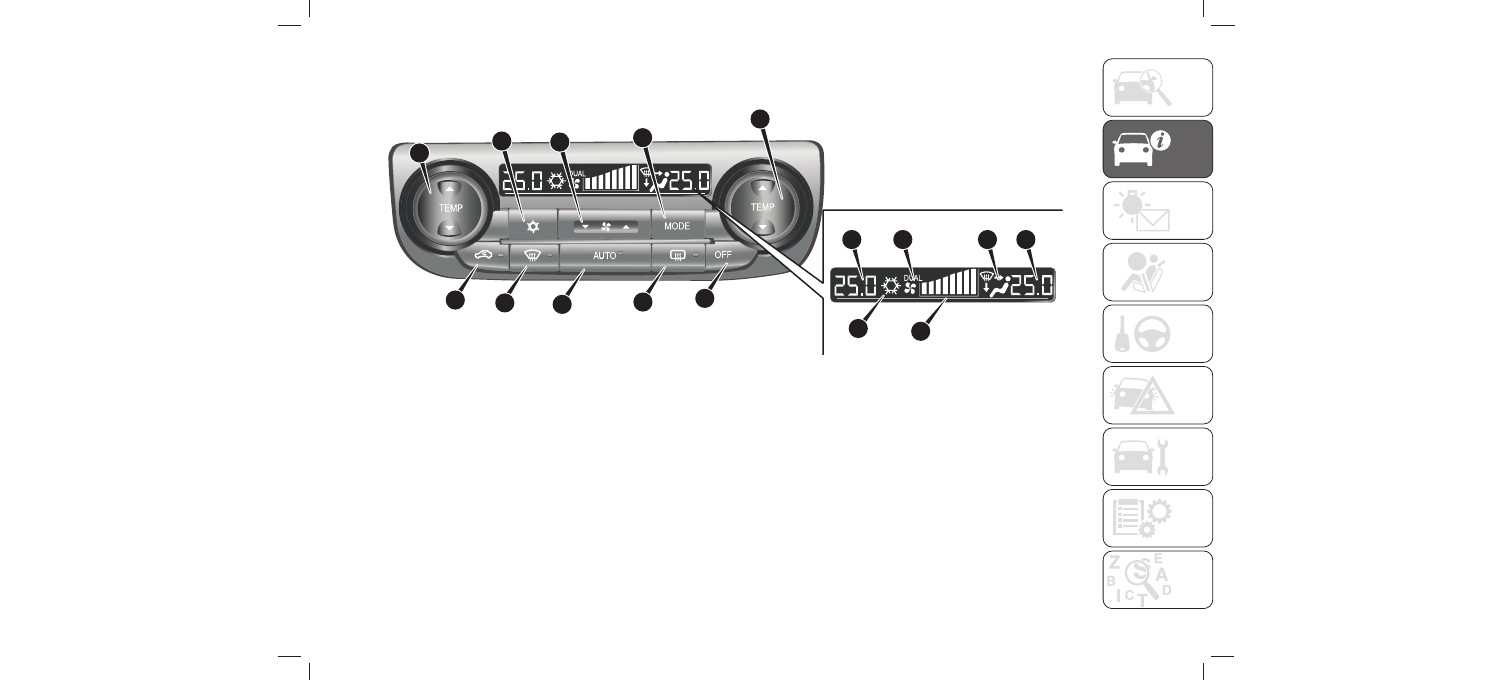

1. Sıcaklık ayar düğmesi 2. Klima düğmesi 3. MODE düğmesi 4. Fan hızı seçme düğmesi 5. Hava seçme düğmesi 6. Buğu giderici
düğmesi 7. AUTO düğmesi 8. Arka cam buğu çözücü düğmesi 9. OFF düğmesi 10- Sıcaklık ekranı 11. Klima göstergesi
12. Mod seçme ekranı

1

10

11

12

13

5

6

7

8

9

3

4

2

109

AH1100300

60

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Sürücü tarafı sıcaklık kumanda anahtarı (Soldan direksiyonlu araçlar) Yolcu tarafı sıcaklık kumanda anahtarı (Sağdan direksiyonlu
araçlar) 2. Klima düğmesi 3. Fan hızı seçme düğmesi 4. MODE düğmesi  5. Yolcu tarafı sıcaklık kumanda anahtarı (Soldan direksiyon-
lu araçlar) Sürücü tarafı sıcaklık kumanda anahtarı (Sağdan direksiyonlu araçlar) 6. Hava seçme düğmesi 7- Buğu giderici düğmesi
8. AUTO düğmesi 9. Arka cam buğu çözücü düğmesi 10. OFF düğmesi 11. Sürücü tarafındaki sıcaklık ekranı (Soldan direksiyonlu
araçlar) Yolcu tarafındaki sıcaklık ekranı (Sağdan direksiyonlu araçlar) 12. DUAL göstergesi 13. Mod seçme ekranı 14. Yolcu tara-
fındaki sıcaklık ekranı (Soldan direksiyonlu araçlar) Sürücü tarafındaki sıcaklık ekranı (Sapdan direksiyonlu araçlar) 15. Klima
göstergesi 16. Fan hızı ekranı

1

11

12

15

16

13

14

10

6

7

8

9

3

5

4

2

110

AA1008694

61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

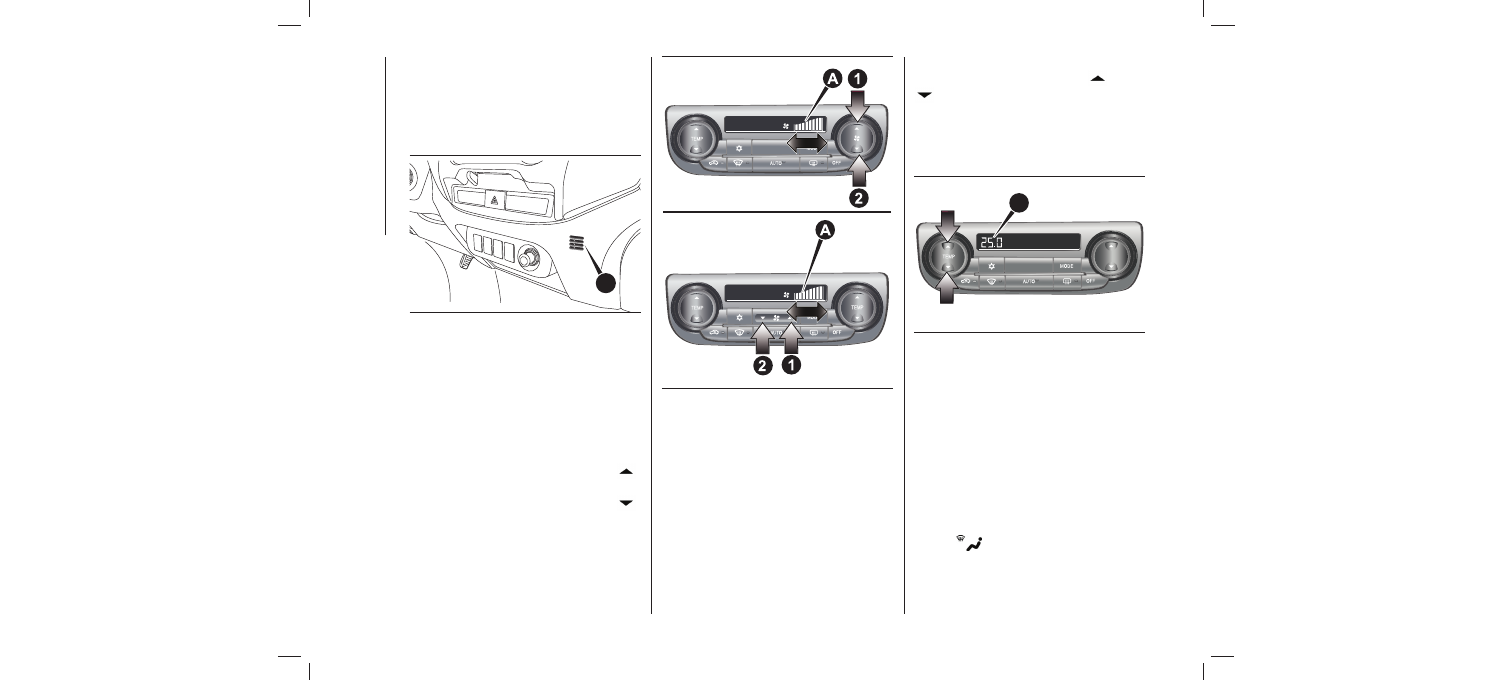

Fan hızı seçme düğmesi

1 — Artırma
2 — Düşürme

Sıcaklık ayar düğmesi

A

111

AHZ101115

112

AH3100463

A

113

AA0112354

62

Tip 1

Tip 2

NOT Şekilde gösterilen yerde bir iç hava

sıcaklığı  sensörü  (A)  bulunur.  Sensörün
üzerine herhangi bir eşya yerleştirmeyin,
aksi  takdirde  sensör  gerektiği  gibi
çalışmaz.

NOT  Klimanın  sıcaklık  değeri  de  dış

sıcaklık  ekranı  biriminin  değiştirilmesiyle
değişir.  "Sıcaklık  biriminin  değiştirilmesi"
kısmına bakınız.
NOT Benzinli araçlarda motor soğutma

sıvısı  sıcaklığı  düşükken,  düğme  ile  sıcak
havayı  seçseniz  dahi  motor  ısınıncaya
kadar  ısıtıcıdan  gelen  hava  serin/soğuk
olur.  Ön  camın  ve  kapı  camlarının
buğulanmasını önlemek için, havalandırma
modu “      ” olarak değiştirilir ve sistem
AUTO  modunda  çalışırken  fan  hızı
düşürülür.

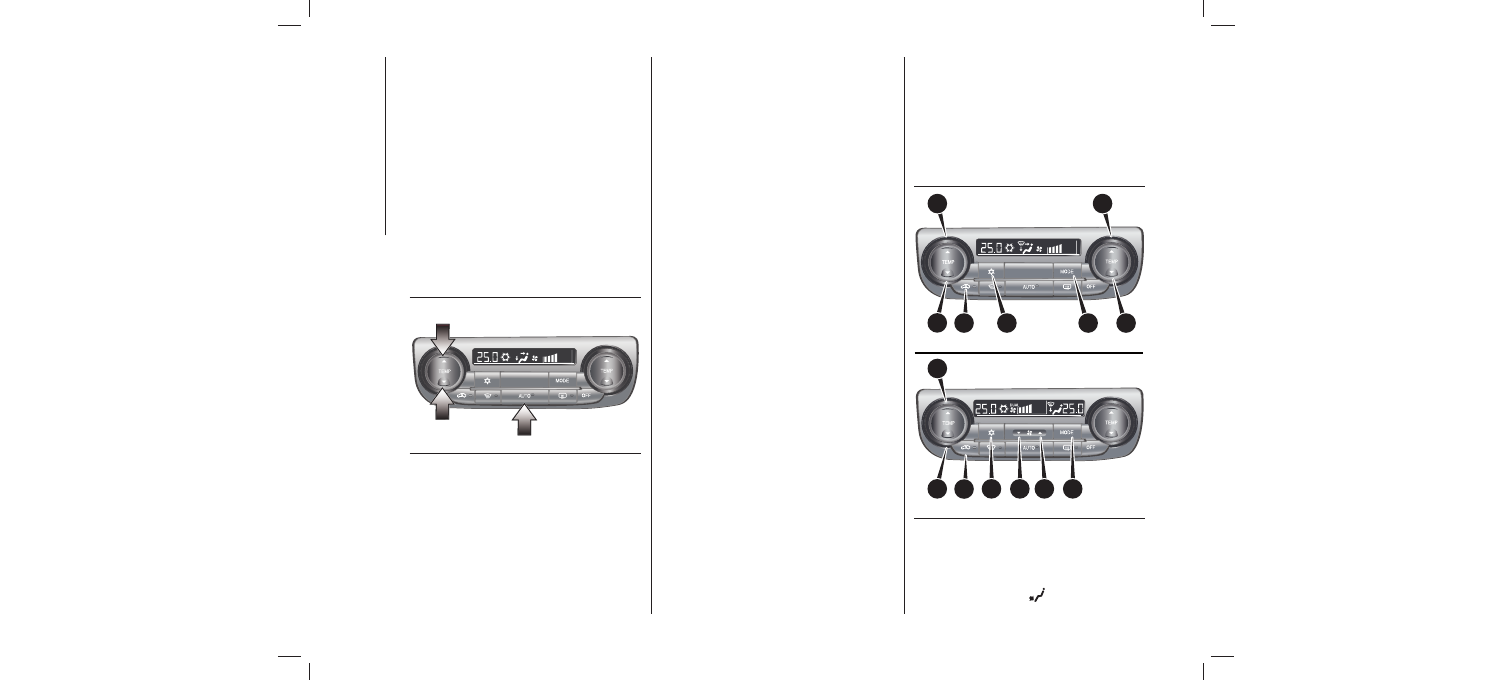

Fan hızını artırmak için fan hızı seçme
düğmesinin kısmına basınız.
Fan hızını azaltmak için fan hızı seçme
düğmesinin kısmına basınız.
Seçilen fan hızı ekranda (A) gösterilir.

İstenilen sıcaklığı ayarlamak için      veya
      sıcaklık ayar düğmesine basınız.
Seçilen sıcaklık ekranda (A) gösterilir.

NOT Çok soğuk havalarda klima kuman-

da  paneli  ekranı  yavaş  çalışabilir.  Bu
durum bir arıza olduğunu belirtmez. Araç
içi sıcaklığı normal değere geldiğinde bu
durum ortadan kalkar.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Hızlı Isıtma (Sıcaklık en yüksek dere-

ceye ayarlandığında). Aracın içine dışa-
rıdan hava alınır ve klima durur.

Hızlı Soğutma (Sıcaklık en düşük

dereceye ayarlandığında): Araç içinde-
ki hava sirkülasyona alınır ve
klima çalışır.

Senkronize mod ve iki bölge modu

Senkronize mod

İki bölgeli mod

Hava seçme düğmesi
Hava seçimini değiştirmek için hava seçme
düğmesine basmanız yeterlidir.

Dış hava: Gösterge lambası (A)

KAPALI: Yolcu bölmesine dışarıdan
hava girer.

İç hava sirkülasyonu: Gösterge lam-

bası (A) AÇIK: Hava, yolcu bölmesinde
sirkülasyona alınır.

A

114

AA0112367

A

115

AHA101543

63

NOT  Sıcaklık  en  yüksek  veya  en  düşük

değere  ayarlıyken,  hava  seçimi  ve  klima
otomatik olarak aşağıdaki gibi değiştirilir.
Ayrıca,  otomatik  kullanıma  geçildikten
sonra hava seçimi manuel olarak yapıldığı
takdirde, manuel kullanıma geçilir.

Yukarıda açıklanan ayarlar fabrika ayarla-
rıdır.
Hava seçme ve klima düğmeleri özelleşti-
rilebilir  (fonksiyon  ayarı  değiştirilir)  ve
çalışma  koşullarına  göre  dış  hava  ile
klimanın  otomatik  olarak  geçişi  istenilen
şekilde değiştirilebilir. Daha fazla bilgi için
yetkili bir Fiat servisi ile temasa geçmenizi
öneririz.
"Klima  düğmesinin  özelleştirilmesi"  ve
"Hava  seçiminin  özelleştirilmesi"  kısmına
bakınız.

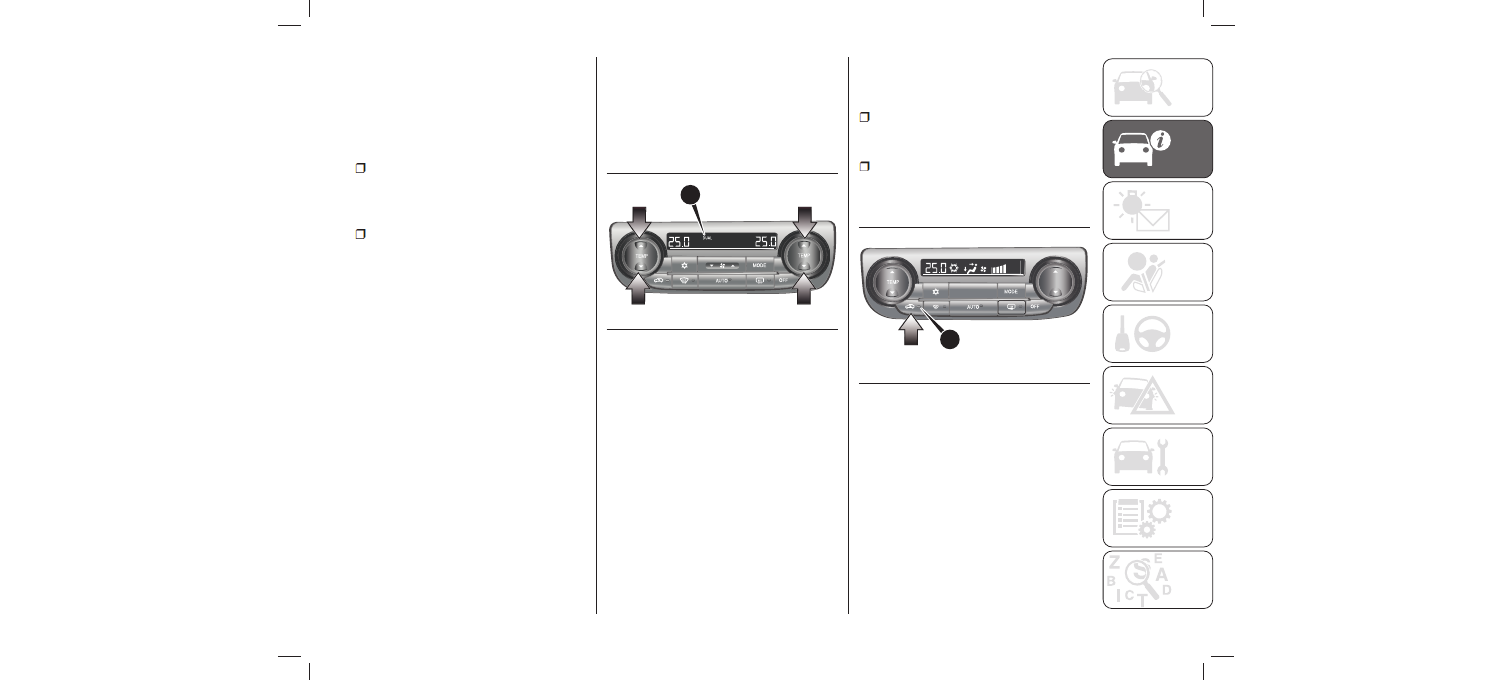

Sürücü  ve  yolcu  tarafındaki  sıcaklık
birbirinden  bağımsız  olarak  kumanda
edilebilir.  Bu  sırada  "DUAL"  göstergesi
ekranda (A) gösterilir.

DİKKAT  Sirkülasyon  konumunun  uzun
süre kullanılması camların buğulanmasına
sebep olabilir.
NOT Normalde, ön camı ve yan camları

temiz  tutmak  ve  ön  camdaki  buğuyu  ve
buzu  hızlıca  gidermek  için  dış  hava)
konumunu  seçiniz.  Yüksek  bir  soğutma
performansı  istiyorsanız  veya  dış  hava
tozlu veya kirli ise sirkülasyon konumunu
seçiniz.

Sürücü tarafı sıcaklık kumanda anahtarına
basıldığında  yolcu  tarafındaki  sıcaklık,
sürücü tarafındaki sıcaklık ayarı ile kuman-
da edilir.

Yolcu tarafı sıcaklık kumanda anahtarına,
senkronize

moddayken

basıldığında

sistem, iki bölgeli moda geçer. İki bölgeli
modda sıcaklık kumanda anahtarı kullanı-
larak sürücü ve yolcu tarafındaki sıcaklık,
ayrı  ayrı  ayarlanabilir.  Senkronize  moda
geri  dönmek  için  AUTO  anahtarına
basınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

Hava seçiminin özelleştirilmesi
Fonksiyonlar isteğe göre aşağıda açıklan-
dığı gibi değiştirilebilir.

Otomatik hava denetimini devreye al
AUTO düğmesine basıldığında, hava
seçme düğmesi de otomatik olarak
kumanda edilir.
Otomatik hava denetimini devreden
çıkar. AUTO düğmesine basılsa dahi,
hava seçme düğmesi otomatik olarak
kumanda edilmez.
Ayar değiştirme yöntemi Hava seçme
düğmesini yaklaşık 10 saniye
veya daha uzun süre basılı tutunuz.

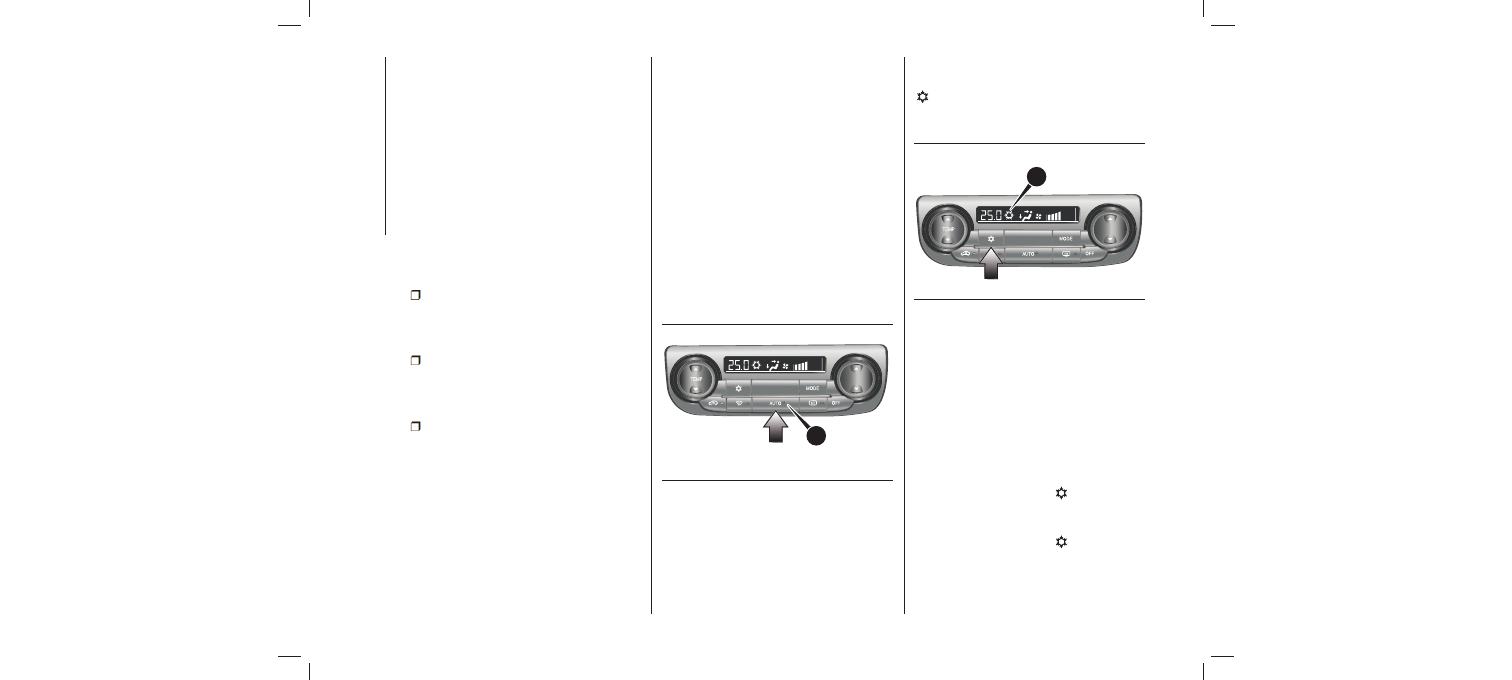

AUTO düğmesi

Klima düğmesi

A

116

AHA101556

A

117

AHA101569

64

Camların  buğulanmaması  için  havalandır-
mayı  artırmak  amacıyla  belirli  aralıklarla
düğmeyi dış hava konumuna getiriniz.

NOT  Motor  soğutma  sıvısı  sıcaklığı

belirli  bir  seviyeye  yükseldiğinde,  hava
seçimi  otomatik  olarak  devridaim
konumuna alınır ve gösterge lambası (A)
yanar. Bu esnada, hava seçme düğmesine
basılsa  dahi  sistem  dış  hava  konumuna
geçmez.

Kapatmak için düğmeye tekrar basınız.

DİKKAT Klima kullanılırken, klima komp-
resörünün  otomatik  olarak  açılıp  kapan-
ması sırasında rölanti devri biraz artabilir.
Otomatik  şanzımanlı  bir  araç  hareketsiz
durumdayken,  aracın  kaymasını  önlemek
için fren pedalına sonuna kadar basınız.
DİKKAT  Klima  sisteminde  bir  sorun
olduğu  tespit  edilirse  "        "  göstergesi
yanıp söner. Kapatmak için klima düğme-
sine  bir  kez  basın,  yeniden  açmak  için
düğmeye tekrar basın. “     ” göstergesi
bir süre yanıp sönmezse anormal bir

1. Devreden çıkarma konumuna ayarlan-
dığında 3 ses duyulur ve gösterge lambası
3 kez yanıp söner.
2. Devreye alma konumuna ayarlandığın-
da  2  ses  duyulur  ve  gösterge  lambası  3
kez yanıp söner.

Fabrika  ayarı  "Otomatik  hava  denetimini
devreye al"dır.

NOT Buğu giderici düğmesine basıldığın-

da,  mevcut  ayar  "Otomatik  hava  deneti-
mini devreden çıkar" olsa dahi havalandır-
ma  camların  buğulanmasını  önlemek  için
otomatik olarak dış hava moduna geçer.

AUTO  düğmesine  basıldığında  gösterge
lambası (A) yanar ve mod seçme, fan hızı
ayar,  devridaim/dış  hava  seçme,  sıcaklık
ayar  ve  klima  ON/OFF  durumlarının
tamamı otomatik olarak kumanda edilir.

Klimayı çalıştırmak için düğmeye basınız;
     göstergesi ekranda (A) görüntülenir.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Klima düğmesinin özelleştirilmesi
Fonksiyonları isteğe göre aşağıda açıklan-
dığı gibi değiştirilebilir.

Otomatik klima kumandayı devreye al
AUTO düğmesine basıldığında veya
sıcaklık ayar düğmesi en düşük sıcaklık
ayarına getirildiğinde, klima düğmesi
otomatik olarak kumanda edilir.
Otomatik klima kumandayı devreden
çıkar
Klima düğmesi kullanılmadığı sürece
otomatik olarak kumanda edilmez.
Ayar değiştirme yöntemi
Klima düğmesini yaklaşık 10 saniye
veya daha uzun süre basılı tutunuz.

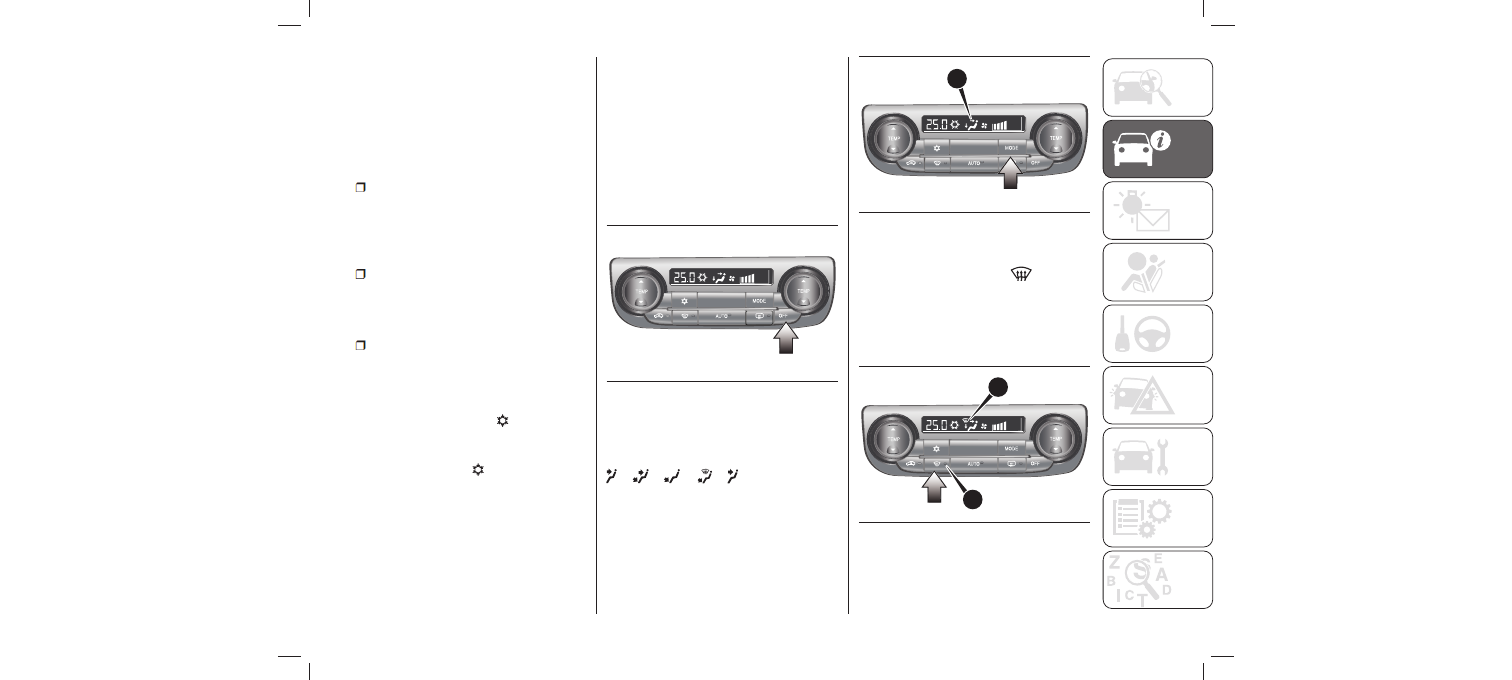

OFF düğmesi
Klima sistemini kapatmak için düğmeye
basınız.

MODE düğmesi

>

>

>

>

Buğu giderici düğmesi

118

AHA101572

A

119

AHA101585

B

A

120

AHA101598

65

durum  yok  demektir.  Yeniden  yanıp
sönmeye  başlarsa,  kontrol  ettirmenizi
öneririz.

MODE  düğmesine  her  basıldığında
aşağıdaki sırayla mod değişimi yapılır.

Seçilen  mod  ekranda  (A)  görüntülenir
(“Mod seçimi” kısmına bakınız).

Bu  düğmeye  basıldığında              moduna
geçilir.  Gösterge  lambası  (A)  yanar.
Seçilen mod ekranda (B) gösterilir (“Mod
seçimi” kısmına bakınız).

1. Devreden çıkarma konumuna ayarlan-
dığında 3 ses duyulur ve      göstergesi 3
kez yanıp söner.
2. Devreye alma konumuna ayarlandığın-
da 2 ses duyulur ve      göstergesi 3 kez
yanıp söner.
NOT  Fabrika  ayarı  "Otomatik  klima

kumandayı devreye al"dır.

NOT Buğu giderici düğmesine basıldığın-

da, mevcut ayar "Otomatik klima kuman-
dayı  devreden  çıkar"  olsa  dahi  klima
camların  buğulanmasını  önlemek  için
otomatik olarak çalışır.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

Sistemin otomatik modda

kullanımı

Sistemin manuel modda

kullanımı

Ön camın ve kapı camlarının

buğularının giderilmesi
DİKKAT Güvenlik için, tüm camların net
bir görüş sağladığından emin olunuz.

Normal buğu giderme için

1. Hava seçme düğmesini dış hava
konumuna getiriniz.
2. MODE düğmesini      konumuna
ayarlayınız.

121

AHA101602

4

4

3

4

1

4

5

2

3 3

1

5

2

3

122

AH3100199

66

Buğu  giderici  düğmesine  basıldığında
klima sistemi otomatik olarak çalışır ve dış
hava moduna geçilir (iç hava sirkülasyonu-
nun aksine). Otomatik klima kumandasını
devreden  çıkar"  veya  "Otomatik  klima
kumandasını  devreye  al"  seçilse  bile
camların  buğulanmasını  önlemek  için  bu
otomatik geçiş yapılır ("Klima düğmesinin
özelleştirilmesi"  ve  "Hava  seçiminin
özelleştirilmesi" kısımlarına bakınız).

Fan hızı seçme düğmesi ve Mod düğmesi-
nin  istenilen  konuma  ayarlanmasıyla,  fan
hızı  ve  vantilatör  modu  manüel  olarak
kumanda  edilebilir.  Otomatik  kullanıma
dönmek için AUTO düğmesine basınız.

Normal  koşullarda  sistemi  AUTO
modunda  kullanın  ve  aşağıdaki  işlemleri
uygulayınız:
1. AUTO düğmesine basınız.
2. Sıcaklık ayar düğmesini istenilen sıcaklı-
ğa getiriniz.

Mod  seçme,  fan  hızı  ayar,  devridaim/dış
hava  seçme,  sıcaklık  ayar  ve  klima
ON/OFF  durumlarının  tamamı  otomatik
olarak kumanda edilir.
DİKKAT Klima kullanılırken, klima komp-
resörünün  otomatik  olarak  açılıp  kapan-
ması sırasında rölanti devri biraz artabilir.
Otomatik  şanzımanlı  bir  araç  hareketsiz
durumdayken,  aracın  kaymasını  önlemek
için fren pedalına sonuna kadar basınız.
NOT Sistem AUTO modda çalışırken fan

hızı seçme düğmesi, klima düğmesi, Mod
düğmesi  veya  hava  seçme  düğmesi
kullanıldığında,  devreye  alınan  fonksiyon
otomatik  kumandanın  ilgili  fonksiyonunu
devre  dışı  bırakır.  Diğer  tüm  fonksiyon-
lart otomatik denetimde kalır.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

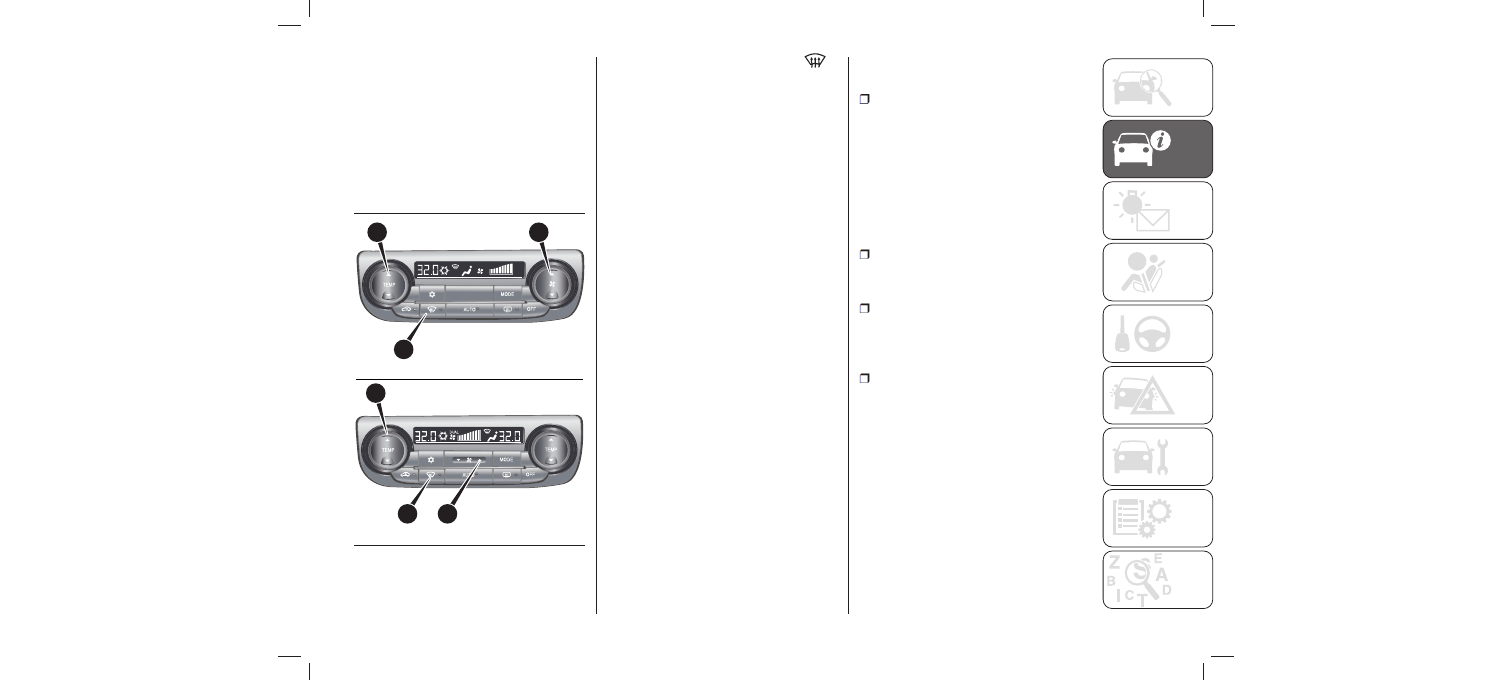

Hızlı buğu giderme için

KLİMA İÇİN ÖNEMLİ

KULLANIM TAVSİYELERİ

Aracı gölgeye park edin.
Aracın sıcak güneş altına park edil-
mesi iç hava sıcaklığının aşırı yüksel-
mesine neden olur ve aracın içinin
soğutulması daha uzun sürer.
Aracı güneş altında park etmeniz
gerekiyorsa, sıcak havayı dışarı atmak
için klimanın çalıştığı ilk birkaç dakika
süresince camları açık bırakınız.

Klima çalışırken camları kapatınız.
Dış havanın camlardan içeri girmesi
soğutma verimliliğini azaltır.
Aşırı soğutma sağlık açısından iyi
değildir. İç hava sıcaklığı dış hava
sıcaklığından sadece 5 ila 6 °C derece
aşağıda olmalıdır.
Sistemi çalıştırırken, ön camın önün-
deki hava girişinin yapraklar veya kar
gibi engellerden arındırılmış olmasına
dikkat ediniz. Hava giriş haznesindeki
birikmiş yapraklar hava akışını azalta-
bilir ve haznenin su tahliyesini tıka-
yabilir.

3

3

2

1

1

2

123

AH3100203

67

3.  Fan  hızı  seçme  düğmesine  basarak
istediğiniz fan hızını seçiniz.
4.  Sıcaklık  ayar  düğmesine  basarak
istediğiniz sıcaklığı seçiniz.
5. Klima düğmesine basınız.

1. Buğu giderici düğmesine basarak
konumunu seçiniz.
2. Fanı maksimum hıza ayarlayınız.
3. Sıcaklığı en üst konuma ayarlayınız.

NOT Buğuyu etkili bir şekilde gidermek

için,  yan  hava  kanallarından  gelen  havayı
kapı camlarına yönlendiriniz.
NOT  Sıcaklık  ayarını  maksimum  soğuk

konumuna  getirmeyiniz.  Soğuk  hava
camlara  doğru  yönlenerek  buğunun
giderilmesine engel olur.
NOT Otomatik Durdurma ve Çalıştırma

(AS&G)  sistemine  sahip  araçlarda  buğu
çözme  düğmesine  basılmışsa  AS&G
sistemi  çalışmaz  ve  araç  durdurulsa  dahi
motor  otomatik  olarak  durdurulmaz.
Bunun

nedeni

camlardan

görüşü

korumaktır.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

Klima sistemi için soğutucu

akışkan ve yağ tavsiyeleri

Uzun süre kullanmama halinde

HAVA FİLTRESİ

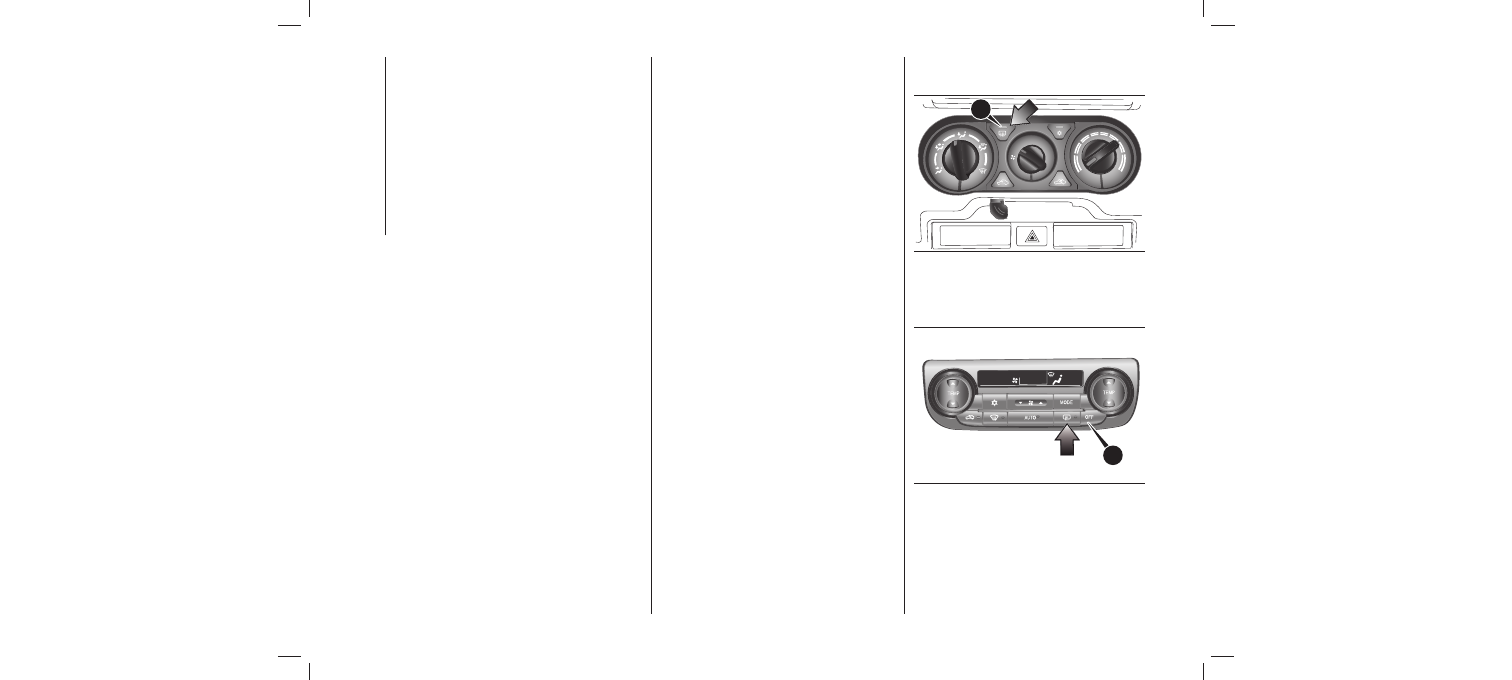

ARKA CAM BUĞU ÇÖZME

DÜĞMESİ
(bazı modellerde)

Tip 1

Tip 2

OFF

1 2 3

OFF

1 2 3

4

A

124

AHA101396

A

125

AA0110220

68

Klima normalden daha az etkiliyse, bunun
nedeni  soğutucu  akışkan  kaçağı  olabilir.
Sistemi  kontrol  ettirmenizi  öneririz.
Aracınızın  klima  sistemi  HFC-134a
(R134a) soğutucu akışkan ve DH-PR yağ
ile doldurulmalıdır.
Başka soğutucu akışkan veya yağ kullanıl-
ması ciddi hasarlara sebep olarak aracını-
zın klima sisteminin tümüyle değiştirilme-
sini  gerektirebilir.  Soğutucu  akışkanın
atmosfere

bırakılması

önlenmelidir.

Soğutucu  akışkanın  daha  sonra  kullanıl-
mak  üzere  geri  kazanım/dönüşüme  tabi
tutulması önerilir.

Havadaki pislik ve tozun temizlenmesi için
bu klimaya bir hava filtresi yerleştirilmiş-
tir.
Filtrede  polen  ve  toz  toplandıkça  hava
temizleme  yeteneği  azalacağından,  hava
filtresini periyodik olarak değiştiriniz.

NOT  Aracı  tozlu  yollarda  sürmek  veya

klimayı sık kullanmak gibi belirli koşullarda
kullanım  sonucunda  filtrenin  ömrü
kısalabilir.  Hava  akışının  normalden  daha
az olduğunu veya ön camın veya camların
kolayca  buğulanmaya  başladığını  fark
ettiğinizde  hava  filtresini  değiştiriniz.
Kontrol ettirmenizi öneririz.

Klimanın soğuk havalarda bile haftada en
az  beş  dakika  çalıştırılması  gerekir.  Bu,
kompresörün iç aksamının iyi yağlanması
ve  klimanın  en  iyi  çalışma  koşullarında
tutulması için gereklidir.

NOT Isıtmalı aynaları olan araçlarda arka

cam buğu giderme düğmesine basıldığın-
da, dış dikiz aynalarında oluşan buz veya
buğu  giderilir.  “Isıtmalı  ayna”  kısmına
bakınız.

Arka  cam  buğu  çözme  düğmesi,  motor
çalışırken  kullanılabilir.  Arka  cam  buğu
çözücüsünü  açmak  için  anahtarı  itiniz.
Yaklaşık 20 dakika içinde otomatik olarak
kapanacaktır.  Yaklaşık  20  dakika  içinde
buğu  çözücüyü  kapatmak  için  anahtarı
tekrar  itiniz.  Gösterge  lambası  (A)  buğu
çözücü açıkken yanacaktır.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Otomatik arka cam buğu

çözücünün ayarlanması (Arka

cam buğu çözücü anahtarı olan

araçlar - Tip 2)

Fonksiyon isteğe göre aşağıda açıklandığı
gibi değiştirilebilir.

Otomatik arka cam buğu çözücüyü
devreye al: Dış ortam hava sıcaklığı
yaklaşık 3 °C'ye düşerse, arka cam
buğu çözücü motor çalıştıktan sonra
bir kere çalışır. Isıtmalı aynalarda aynı
zamanda bir kere çalışacaktır.
Otomatik arka cam buğu çözücüyü
devreden çıkar: Arka cam buğu çözücü
otomatik olarak çalışmaz. Isıtmalı ayna-
larda otomatik olarak çalışmayacaktır.

Ayar değiştirme yöntemi
Arka cam buğu çözücü düğmesini
yaklaşık 10 saniye veya daha uzun süre
basılı tutunuz. Devreden çıkarma
konumuna ayarlandığında 3 ses du-
yulur ve gösterge lambası 3 kez yanıp
söner. Devreye alma konumuna ayar-
landığında 2 ses duyulur ve gösterge
lambası 3 kez yanıp söner.

ÖNEMLİ

22)

23)

24)

25)

26)

UYARI

57)

69

NOT Buğu çözme düğmesi karı eritmez

ancak  buğuyu  temizler.  Buğu  çözme

düğmesini kullanmadan önce karı temizle-

yiniz.

NOT Akünün gereksiz şekilde bitmesini

önlemek  için  motorun  çalıştırılması

sırasında  veya  motor  çalışmazken  arka

cam buğu çözücüsünü kullanmayınız. Cam

temizlendikten  hemen  sonra  buğu

çözücüyü kapatınız.

NOT  Arka  camın  içini  temizlerken

yumuşak bir bez kullanın ve hasar verme-

meye  dikkat  ederek  ısıtıcı  kabloları

boyunca yavaşça siliniz.

NOT  Nesnelerin  arka  camın  içine

değmesine  izin  vermeyiniz,  kabloların

hasar  görmesine  veya  kopmasına  yol

açabilir.

NOT "Otomatik arka cam buğu çözücü"

fabrika ayarları.

        Klima  kullanılırken,  klima  kompresörünün

otomatik  olarak  açılıp  kapanması  sırasında

rölanti devri biraz artabilir. Otomatik şanzımanlı

bir  araç  hareketsiz  durumdayken,  aracın

kaymasını  önlemek  için  fren  pedalına  sonuna

kadar basınız.

    Mod seçme düğmesini “     ” ve “      ”

konumları  arasında  kullanırken,  hava  seçme

kolunu  hareket  ettirmek  suretiyle  dış  havayı

seçerek  buğulanmayı  önleyiniz  (“Hava  seçme

düğmesi” kısmına bakınız).
    "       " (iç hava sirkülasyonu) konumunun

uzun süre kullanılması camların buğulanmasına

sebep olabilir.

        Güvenlik  için,  tüm  camların  net  bir  görüş

sağladığından emin olunuz.

          Klima  kullanılırken,  klima  kompresörünün

otomatik olarak açılıp kapanması sırasında rölanti

devri biraz artabilir. Otomatik şanzımanlı bir araç

hareketsiz  durumdayken,  aracın  kaymasını

önlemek için fren pedalına sonuna kadar basınız.

          Dış  hava  tozlu  veya  kirliyse  ya  da  yüksek

soğutma  performansı  isteniyorsa,  hava  seçme

düğmesini "      " (iç hava sirkülasyonu) konumu-

na  getirin  ve  sıcaklık  ayar  düğmesini  tamamen

sağa  ayarlayınız.  Camların  buğulanmaması  için

havalandırmayı artırmak amacıyla belirli aralıklar-

la düğmeyi "       " (dış hava) konumuna getiriniz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

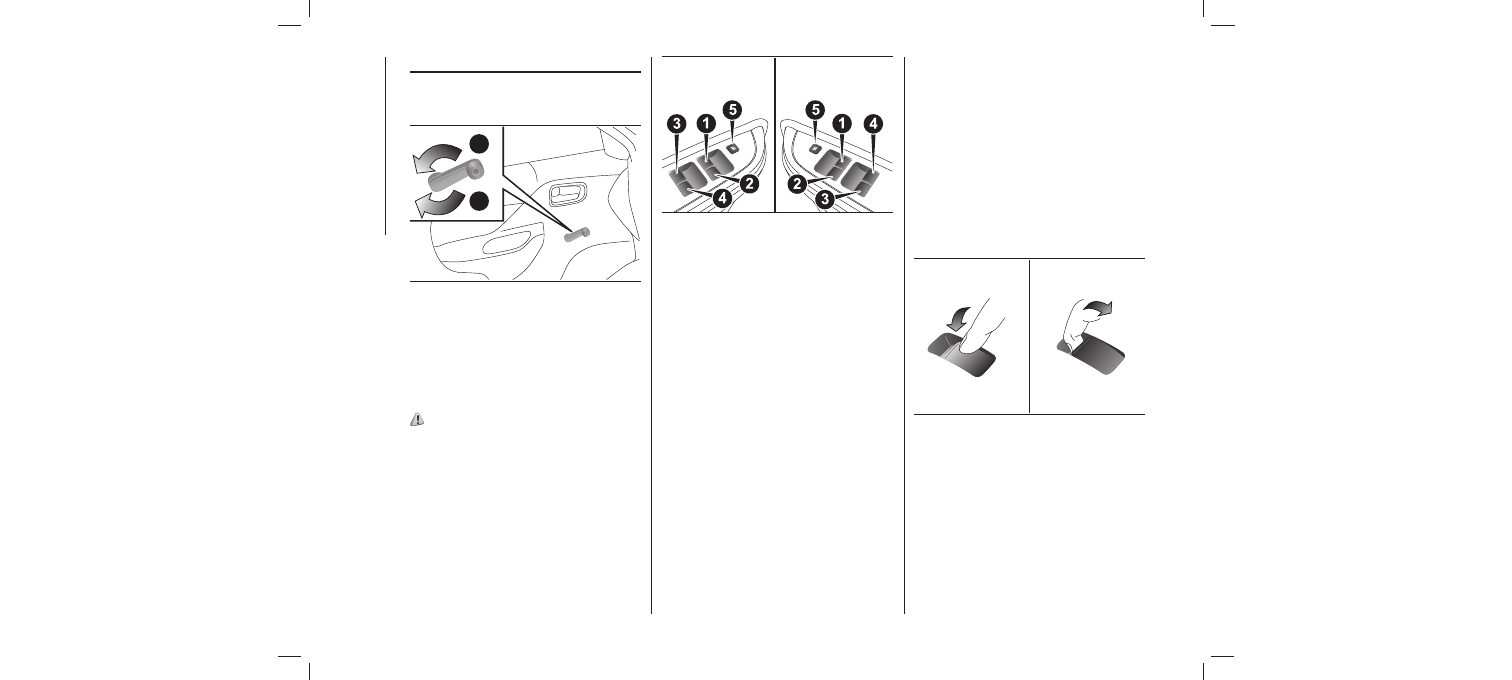

CAMLAR

MANUEL CAM KUMANDASI

A — Açık

Sürücü düğmeleri
(Soldan direks.)

Sürücü düğmeleri
(Sağdan direks.)

B — Kapalı

ELEKTRİKLİ CAM KUMANDASI
(bazı modellerde)

58) 59) 60) 61) 62)

Elektrikli cam kumandası düğmesi

Sürücü düğmeleri

Tip 1

Tip 2

Yolcu düğmeleri

B

A

126

AHA105495

127

AHA105509

128

AG0024231

70

Otomatik camlar sadece kontak anahtarı
veya çalıştırma modu "ON" konumunday-
ken çalıştırılabilir.

1. Sürücü kapısı camı 2. Ön yolcu kapısı
camı 3. Sol arka kapı camı (Çift kabin)
4. Sağ arka kapı camı (Çift kabin)
5. Kilitleme anahtarı

Tüm kapı camlarını çalıştırmak için sürücü
düğmeleri kullanılabilir. Cam, ilgili anahta-
rı çalıştırarak açılabilir ya da kapatılabilir.
Camı  açmak  için  düğmenin  alt  kısmına
basın, kapatmak için ise yukarı çekiniz.

İlgili yolcu kapısı camlarını çalıştırmak için
yolcu  anahtarları  kullanılabilir.  Camı
açmak  için  düğmenin  alt  kısmına  basın,
kapatmak için ise yukarı çekiniz.

NOT  Motor  durdurulmuşken  cam  üst

üste  çalıştırılırsa  akü  bitecektir.  Cam
anahtarlarını  sadece  motor  çalışırken
çalıştırınız.
NOT  Arka  kapı  camları  sadece  yarıya

kadar açılır.

Sürücü  tarafındaki  düğmelere  tamamen
aşağı doğru basılırsa, cam otomatik olarak
tamamen açılacaktır.

Sürücü  tarafındaki  düğmelere  tamamen
aşağı/yukarı doğru basılırsa, cam otomatik

İlgili  düğme  çalıştırılırken  her  cam  açılır
veya kapanır.

olarak tamamen açılacaktır ya da kapana-
caktır.
Camın  hareketini  durdurmak  istediğiniz-
de, düğmeyi hafifçe ters yönde çalıştırınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

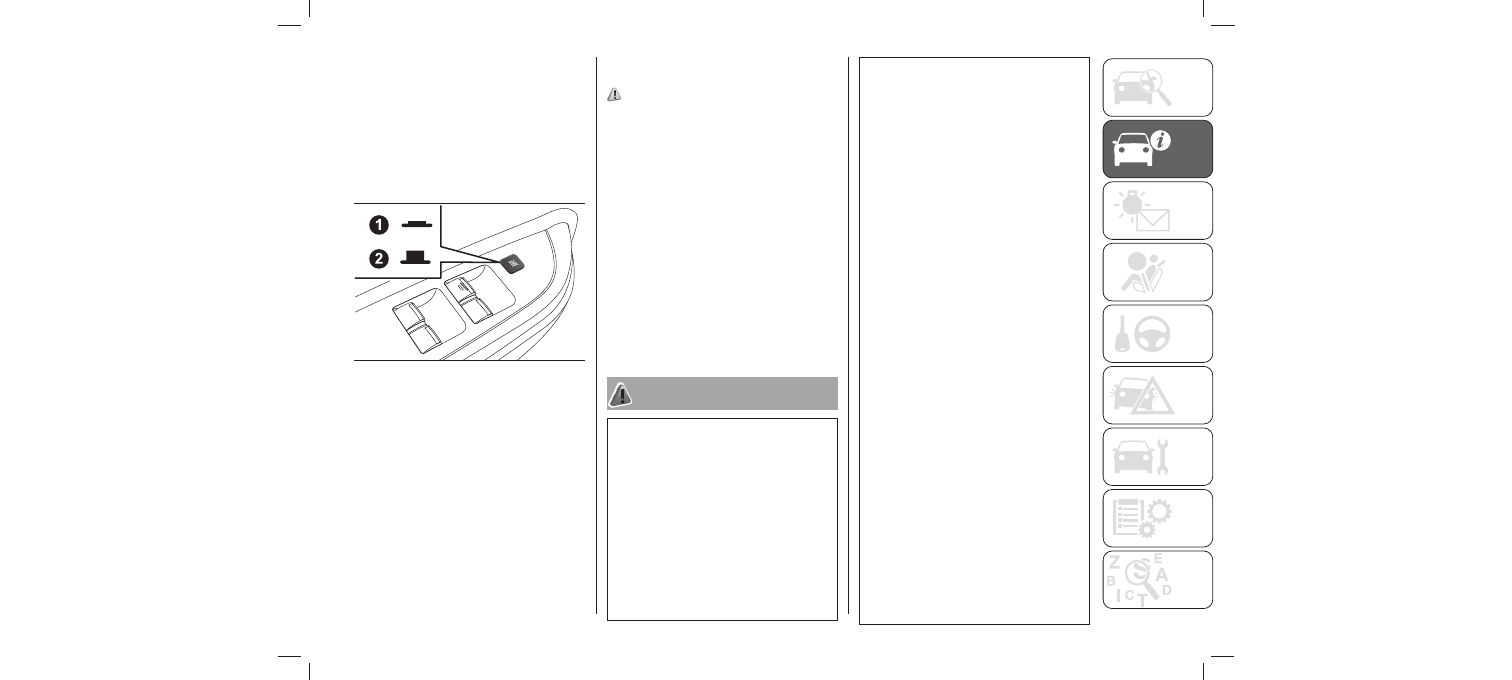

Kilitleme düğmesi

1. Kilitli 2. Kilit açık

Zamanlayıcı fonksiyonu

Güvenlik mekanizması (sadece

sürücü camı ve Tip 2)

63) 64) 65) 66) 67)

UYARI

58)

59)

60)

61)

62)

63)

64)

65)

66)

129

AHA105512

71

Bu  anahtar  kullanıldığında  kapı  camlarını
açmak veya kapamak için yolcu anahtarları
kullanılamaz  ve  sürücü  anahtarı  sürücü
camından  başka  bir  camı  açamaz  veya
kapatamaz.  Açmak  için  bir  kez  daha
basınız.

Motor durduktan sonra 30 saniye boyun-
ca  camlar  açılabilir  veya  kapanabilir.
Bununla  birlikte  sürücü  veya  ön  yolcu
kapısı açılırsa camlar çalıştırılamaz.

Düğmeyi yukarı doğru tamamen çekerek
kapı  camı  otomatik  olarak  kapatılırken
eğer  bir  el  veya  kafa  kapanan  camda
sıkışırsa  cam  otomatik  olarak  aşağı
inecektir. Bununla beraber sürücü camını
kapatılırken  kimsenin  başını  ya  da  elini
otomatik  camdan  çıkarmadığından  emin
olunuz.  Açılan  cam  birkaç  saniye  sonra
çalışacaktır.
NOT Sürüş koşulları veya başka koşullar

sürücü camının sıkışan el veya başın sebep
olduğuna  benzer  bir  fiziksel  şoka  maruz
kalmasına neden olursa güvenlik mekaniz-
ması devreye alınabilir.

            Bu  gösterge  lambası  yanıp  söndüğünde,

yolun kaygan olduğunu veya aracınızın kaymaya

başlamakta  olduğunu  belirten  aktif  stabilite

kontrolü  veya  izleme  kontrol  fonksiyonun

çalışıyor  olduğunun  ifadesidir.  Bu  durum

meydana geldiğinde daha az hızla yavaş gidilme-

si önerilir.

          Otomatik  cam  kumandasını  çalıştırmadan

önce herhangi bir şeyin sıkışmayacağından emin

olunuz (baş, el, parmak, vs.).

     Anahtarı çıkarmadan araçtan asla ayrılmayı-

nız. Araçta yalnız başına asla çocuk bırakmayınız

(veya  otomatik  cam  kontrolünü  güvenli  bir

şekilde çalıştıramayacak başka bir kişiyi).

     Akü terminallerinin bağlantısı kesilirse veya

elektrikli  cam  sigortası  değiştirilirse  güvenlik

mekanizması iptal edilebilir. El veya baş sıkışırsa

ciddi bir yaralanmaya yol açabilir.
          Camın  tamamen  kapatılmasından  hemen

önce güvenlik mekanizması iptal olur. Bu, camın

tamamen  kapanmasına  izin  verir.  Dolayısıyla

cama parmak sıkışmamasına dikkat ediniz.
     Güvenlik mekanizması arka arkaya beş veya

daha  fazla  sefer  devreye  alınırsa  güvenlik

mekanizması  iptal  olacak  ve  otomatik  cam

doğru  şekilde  kapanmayacaktır.  Böyle  bir

durumda  aşağıdaki  prosedür,  bu  durumu

düzeltmek  için  uygulanmalıdır.  Cam  açılırsa

tamamen  kapanana  kadar  sürücü  kapısı  cam

anahtarını  art  arda  kaldırınız.  Bundan  sonra

anahtarı bırakın, bir kez daha yukarı kaldırın ve

en az 1 saniye bu durumda tutun, sonra bırakın.

şimdi normal bir şekilde çalıştırabilmelisiniz.

     Çocuk, anahtarı kurcalayabilir ve elleri veya

başının cama sıkışma riski vardır.

     Çocuk, anahtarı kurcalayabilir ve elleri veya

başının  cama  sıkışma  riski  vardır.  Araçta  çocuk

varken aracı sürerken yolcu anahtarlarını devreden

çıkarmak için cam kilitleme düğmesine basınız.

     Bir çocuk, pencereye sıkışan ellerinin veya

kafasının  rizikosunda  düğmeyi  kurcalayabilir.

Araçta  bir  çocukla  giderken  yolcu  düğmesinin

görev  yapmaması  için  pencere  ‘’düğmeyi

kilitle’’ye basınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AR

AC

IN T

ANIT

IMI

67)

KATALİTİK KONVERTÖR

68)

UYARI

68)

DİZEL PARTİKÜL

FİLTRESİ (DPF)

(bazı modellerde)

69)

27)

DPF uyarı lambası

72

    Akü terminallerinin bağlantısı kesilirse veya

elektrikli  cam  sigortası  değiştirilirse  güvenlik

mekanizması iptal edilir ve cam otomatik olarak

tamamen  açılmaz/kapanmaz.  Cam  açılırsa

tamamen  kapanana  kadar  sürücü  kapısı  cam

anahtarını  art  arda  kaldırın.  Bundan  sonra

anahtarı bırakın, bir kez daha yukarı kaldırın ve

en az 1 saniye bu durumda tutun, sonra bırakın.

şimdi  sürücü  camını  camı  normal  şekilde

çalıştırabilirsiniz.

        Herhangi  bir  araçta  olduğu  gibi  yangın

çıkabileceğinden kuru çimen veya yapraklar gibi

yanıcı materyallerin sıcak egzozla temas edebile-

ceği  alanlara  bu  aracı  park  etmeyin  ya  da

çalıştırmayınız.

Katalitik  konvertör  ile  kullanılan  egzoz
gazı  boşaltan  cihazlar  zehirli  gazların
azaltılması için son derece etkilidir. Katali-
tik konvertör egzoz sistemine takılıdır.
Katalizörün uygun çalışmasını sağlamak ve
olası  katalizör  hasarını  önlemek  için
motorun  uygun  şekilde  ayarlanmasını
sağlamak önemlidir.

DPF  sisteminde  bir  anormallik  olması
halinde DPF uyarı lambası yanar.

Dizel partikül filtresi (DPF) dizel motorun
egzoz emisyonundaki küçük parçacıkların
(PM) çoğunu tutan bir aygıttır. DPF aracın
çalışması  sırasında  tutulan  parçacıkları
otomatik  olarak  yakar.  Ancak,  belirli
sürüş koşullarında DPF tutulan parçacıkla-
rın  tamamını  yakamaz  ve  bunun  sonucu
olarak  içerisinde  aşırı  miktarda  parçacık
birikir.

NOT  Aşırı  miktarda  PM  (parçacık

madde)  birikme  ihtimalini  azaltmak  için,
aracınızı uzun süre düşük hızlarda ve sık
sık kısa mesafelerde kullanmaktan kaçını-
nız.

NOT  DPF'nin  tutulan  parçacıkları

otomatik olarak yakması sırasında motor
sesi  normalden  biraz  farklıdır.  Motor
sesindeki  değişiklik  bir  arıza  olduğu
anlamına gelmez.

NOT  "Yakıt  seçimi"nde  önerilen  tipte

yakıt kullanınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     2      3      4      5     ..
