PERFORMANCE

Top speed reachable after the initial period of usage of the vehicle.

Versions

km/h

1.0

188

1.3

200

1.4 Turbo Multi Air 140 HP

(***)

190

1.4 Turbo Multi Air 140 HP

(*) (***)

190

1.4 Turbo Multi Air 136 HP

(*) (***)

187

1.4 Turbo Multi Air 170 HP 4x4

(**) (***)

200

1.4 Turbo Multi Air 163 HP 4x4

(**) (***)

197

1.6 E.Torq

180

1.3 MultiJet 95 HP

172

1.6 MultiJet 120 HP

186

1.6 MultiJet 120 HP

(*)

186

1.6 Multijet 115 HP

(***)

183

1.6 Multijet 115 HP

(*)

183

2.0 Multijet 150 HP 4x4

(**)

196

2.0 Multijet 136 HP 4x4

(***)

187

2.0 Multijet 136 HP 4x4

(**) (***)

187

(***) Version for specific markets

(*) Automatic transmission versions with dual clutch
(**) Versions with AT9 automatic transmission

234

TECHNICAL

SPECIFICA

TIONS

FUEL CONSUMPTION - CO

2

EMISSIONS

The fuel consumption and CO

2

emission figures declared by the manufacturer are determined on the basis of the

type-approval tests laid down by the applicable standards in the country where the vehicle is registered.

The type of route, traffic conditions, weather conditions, driving style, general condition of the car, trim level/equipment/
accessories, use of the climate control system, car load, presence of roof racks and other situations that adversely affect the
aerodynamics or wind resistance lead to different fuel consumption values than those measured. The fuel consumption will only
become more regular after driving the first 3000 km.

To find the specific fuel consumption and CO

2

emission figures for this car, please refer to the data in the Certificate of

Conformity, and the related documentation that accompanies the vehicle.

235

PRESCRIPTIONS FOR HANDLING THE CAR AT THE END OF ITS
LIFE

(where provided)

FCA has been committed for many years to safeguarding the environment through the constant improvement of its production
processes and manufacturing products that are increasingly "eco-compatible". To grant customers the best possible service in
terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the end of
their life, FCA is offering its customers the chance to hand over their vehicle at the end of its life without incurring any additional
costs. The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any
expenses as a result of it having a zero or negative market value.

To hand your vehicle over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another
vehicle or an FCA-authorised collection and scrapping centre. These centres have been carefully chosen to offer high quality
service for the collection, treatment and recycling of vehicles at their end of life, respecting the surrounding environment.

You can find further information on these collection and scrapping centres either from an FCA dealership or by calling the
number in the Warranty Booklet or by consulting the websites of the various FCA brands.

236

TECHNICAL

SPECIFICA

TIONS

MULTIMEDIA

This chapter describes the main
functions of the Uconnect™ Radio or
Uconnect™ 7” HD LIVE or
Uconnect™ 7” HD Nav LIVE remote
info systems which may be installed on
the car.

TIPS, CONTROLS AND GENERAL
INFORMATION. . . . . . . . . . . . . .238
Uconnect™ Radio . . . . . . . . . . .240
Uconnect™ 7” HD LIVE / Uconnect™
7” HD Nav LIVE . . . . . . . . . . . . .250
MOPAR CONNECT . . . . . . . . . . .266
OFFICIAL TYPE APPROVALS . . . .267

237

TIPS, CONTROLS
AND GENERAL
INFORMATION

ROAD SAFETY

Learn how to use the various system
functions before setting off.

Read the instructions for the system
carefully before setting off.

192) 193)

RECEPTION CONDITIONS

Reception conditions change
constantly while driving. Reception may
be interfered with by the presence of
mountains, buildings or bridges,
especially when you are far away from
the broadcaster.

IMPORTANT The volume may be
increased when receiving traffic alerts
and news.

CARE AND
MAINTENANCE

Observe the following precautions to
ensure the system is fully operational:

the display lens should not come into

contact with pointed or rigid objects
which could damage its surface; use a
soft, dry anti-static cloth to clean and
do not press.

never use alcohol, petrols and

derivatives to clean the display lens.

prevent any liquid from entering the

system: this could damage it beyond
repair.

102) 103)

MULTIMEDIA DEVICES

IMPORTANT Some multimedia players
may not be compatible with the
Uconnect™.

Only use devices (e.g. USB flash drives)
from safe sources on the car. Devices
from unknown sources could contain
software infected by viruses which, if
installed on the car, could increase the
vulnerability of the car's electric/
electronic systems to hacking.

ANTITHEFT PROTECTION

The system is equipped with an
anti-theft protection system based on
the exchange of information with the
electronic control unit (Body Computer)
on the vehicle.

This guarantees maximum safety and
prevents the secret code from being
entered after the power supply has
been disconnected.

If the check has a positive outcome, the
system will start to operate, whereas if
the comparison codes are not the same
or if the electronic control unit (Body
Computer) is replaced, the system will
ask the user to enter the secret code

according to the procedure described
in the paragraph below.

Entering the secret code
When the system is switched on, if the
code is requested, the display will show
"Please enter Anti-Theft Code" followed
by the screen showing a keypad to
enter the secret code.

The secret code is made up of four
digits, from 0 to 9: to insert the code,
turn the "BROWSE ENTER" right knob
and press to confirm.

After inserting the fourth digit, move the
cursor to "OK" and press the
"BROWSE ENTER" right knob: the
system will start to operate.

If an incorrect code is entered, the
system displays "Incorrect Code" to
notify the user of the need to enter the
correct code.

After the 3 available attempts to enter
the code, the system displays
"Incorrect Code. Radio locked. Wait for
30 minutes". After the text has
disappeared it is possible to start the
code entering procedure again.

Vehicle radio passport
This document certifies ownership of
the system. The vehicle radio passport
shows the system model, serial number
and secret code.

238

MUL

TIMEDIA

In case of loss of the car radio
passport, contact the Fiat Dealership,
taking an ID document and the car
ownership documents.

IMPORTANT Keep the vehicle radio
passport in a safe place so that you
can give the information to the relevant
authorities if the system is stolen.

IMPORTANT

Look at the screen only when it is
necessary and safe. If you need to look
at the screen for a long time, pull over
to a safe place so as not to be
distracted while driving.

Immediately stop using the system in
the event of a fault. Otherwise the
system might be damaged. Contact a
Fiat Dealership as soon as possible to
have the system repaired.

WARNING

192) Follow the safety rules here below:
otherwise serious injuries may occur to the
occupants or the system may be
damaged.
193) If the volume is too loud this can be
dangerous. Adjust the volume so that you
can still hear background noises (e.g.
horns, ambulances, police vehicles, etc.).

IMPORTANT

102) Only clean the front panel and the
display lens with a soft, clean, dry,
anti-static cloth. Cleaning and polishing
products may damage the surface. Never
use alcohol, petrols and derivatives.
103) Do not use the display as a base for
supports with suction pads or adhesives for
external navigators or smartphones or
similar devices.

239

Uconnect™ Radio

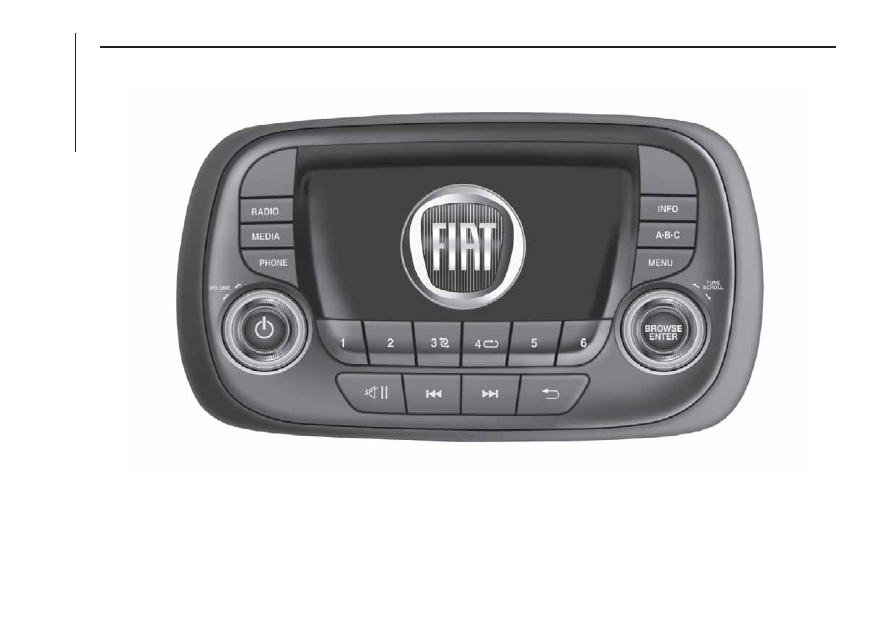

CONTROLS ON FRONT PANEL

185

F1B0623C

240

MUL

TIMEDIA

FRONT CONTROL PANEL SUMMARY TABLE

Button

Functions

Mode

On/off

Short button press

Volume adjustment

Left/right rotation of knob

Volume activation/deactivation (Mute/Pause)

Short button press

Exit the selection/return to previous screen

Short button press

BROWSE ENTER

Scrolling the list or tuning to a radio station or select

previous/next track

Left/right rotation of knob

Confirmation of the option displayed

Short button press

INFO

Display mode selection (Radio, Media Player)

Short button press

PHONE

Access to the Phone mode

Short button press

MENU

Access to the Settings menu

Short button press

MEDIA

USB source selection

Short button press

RADIO

Access to the Radio mode

Short button press

1-2-3-4-5-6

Store current radio station

Long button press

Stored radio station recall

Short button press

A-B-C

Selection of the group of radio presets or selection of

the desired letter in each list

Short button press

Search for previous radio station or selection of USB

previous track

Short button press

Scan of lower frequencies until beginning of previous

track

Long button press

Search for next radio station or selection of USB next

track

Short button press

Scan of higher frequencies beginning of next track

Long button press

241

Button

Functions

Mode

Shuffle of USB tracks

Short button press

USB loop

Short button press

242

MUL

TIMEDIA

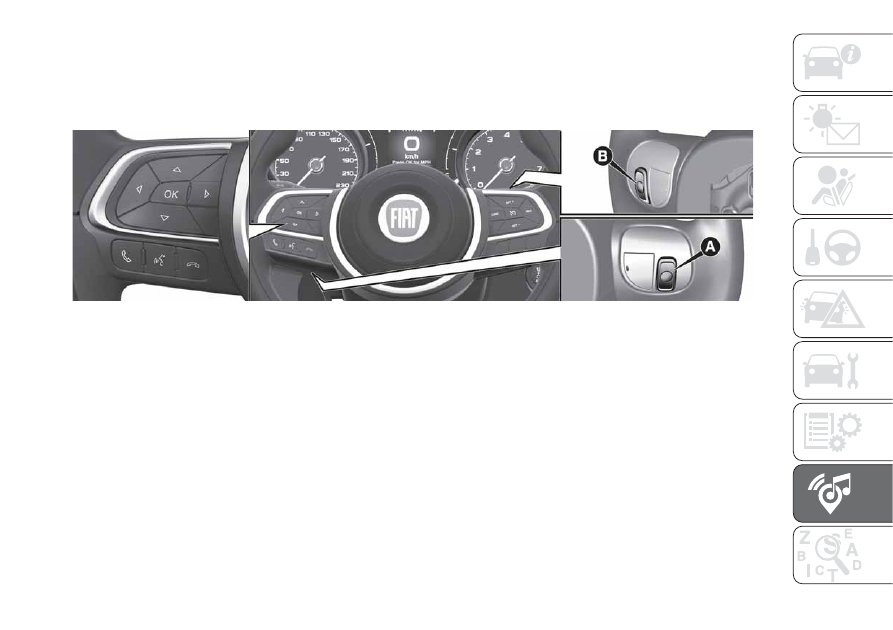

CONTROLS ON THE STEERING WHEEL

The controls for the main system functions are present on the steering wheel to make control easier.

The activation of the function selected is controlled, in some cases, by how long the button is pressed (short or long press) as
described in the table below.

186

F1B0731

243

CONTROLS ON STEERING WHEEL SUMMARY TABLE

Button

Interaction

Acceptance of incoming call

Acceptance of the second incoming call and putting the active call on hold

Rejection of incoming call

Ending of call in progress

244

MUL

TIMEDIA

CONTROLS BEHIND THE STEERING WHEEL

Buttons

Interaction

Button A (left side, behind the steering wheel)

Upper button

Brief button press

: search for next radio station or selection of USB next track

Long button press

: scan of higher frequencies until released/fast forward of USB

track

Central button

With each press it scrolls through sources AM, FM and USB. Only the available
sources will be selected.

Lower button

Brief button press

: search for next radio station or select USB previous track

Long button press

: scan of lower frequencies until released/fast forward of USB

track.

Button B (right side, behind the steering wheel)

Upper button

Increasing volume

Brief button press

: single volume increase

Long button press

: fast volume increase

Central button

Activation/deactivation of Mute function

Lower button

Decreasing volume

Brief button press

: single volume decrease

Long button press

: fast volume decrease

245

SWITCHING THE SYSTEM
ON/OFF

The system is switched on/off by
pressing the

button/knob.

Turn the button/knob clockwise to
increase the radio volume or
anticlockwise to decrease it.

RADIO (TUNER) MODE

The system features the following
tuners: AM, FM.

RADIO MODE SELECTION

Press the RADIO button on the front
panel to activate radio mode.

FREQUENCY BAND
SELECTION

The different tuning modes can be
selected by pressing the RADIO button
on the front panel.

DISPLAYED
INFORMATION

After the desired radio station is
selected on the display, the following
information is shown (INFO mode
activated):

In the upper part: the preset station, the
time and the other active radio settings
are highlighted.

In the central part: the name of the
current station, the frequency and the
radio text information (if any) are
highlighted.

FM station list

Press the BROWSE ENTER
button/knob to display the complete list
of the FM stations that can be received.

SETTING THE PRESETS

The preset stations are available in all
system modes and are selected by
touching one of the presetting buttons
1-2-3-4-5-6 on the front panel.

If you are tuned to a radio station that
you wish to store, hold down the button
on the display which corresponds to
the desired preset until an acoustic
confirmation signal is emitted.

RADIO STATION
SELECTION

To search for the desired radio station
press the

or

button or use

the wheel of the steering wheel controls

, or turn the "BROWSE ENTER"

knob.

PREVIOUS/NEXT RADIO
STATION SEARCH

Press briefly the

or

button

or use the wheel of the steering wheel
controls

: when the button is

released the previous or next radio
station is displayed.

PREVIOUS/NEXT RADIO
STATION FAST SEARCH

Hold down the

or

button to

start the fast search: when the button is
released, the first tunable radio is
played.

MEDIA MODE

To select the USB source, press the
MEDIA button.

To select and playback music tracks on
the mobile phone CD card (where the
phone allows) press the BROWSE
ENTER button/knob, select Folders
then Card.

IMPORTANT Some multimedia player
devices may not be compatible with the
Uconnect™ system.

TRACK CHANGE
(previous/next)

Briefly press the

button or turn

the BROWSE ENTER button/knob
clockwise to play the next track.

Briefly press the

button or turn

the BROWSE ENTER button/knob
anticlockwise to return to the beginning
of the selected track or to the beginning
of the previous track (if this has been
played for less than 3 seconds).

246

MUL

TIMEDIA

TRACK FAST FORWARD/
REWIND

Hold down the

button to fast

forward the selected track.

Hold down the

button to fast

rewind the track.

TRACK SELECTION
(Browse)

Use this function to scroll through and
select the tracks on the active device.

The choices available depend on the
device connected.

For example, on a USB device, you can
also use the BROWSE ENTER
button/knob to scroll through the list of
artists, genres and albums available on
the device, depending on the
information available in the tracks.

Within each alphabetical list, the A-B-C
button on the front panel allows the
user to skip to the desired letter in the
list.

NOTE This button might be disabled for
some

Apple®devices.

Press the BROWSE ENTER button to
activate this function on the source
being played.

Turn the BROWSE ENTER button/knob
to select the desired category and then
press the button/knob to confirm the
selection.

Press the

button to cancel the

function.

TRACK INFORMATION
DISPLAY

Press the INFO button to select the
information displayed while playing
(Artist, Album, Genre, Name, Folder, File
name).

Press the

button to exit the

screen.

SHUFFLE

Press the

button to play the tracks

on USB in a random order.

Press the button again to deactivate the
function.

TRACK REPETITION

To listen to the track again, press the

button.

Press again to deactivate the function.

USB SOURCE

To activate USB mode, plug a
compatible device into the USB port on
the central tunnelfig. 187 or, where
provided, into the USB port on the back
of the central console fig. 188.

IMPORTANT After using a USB
recharging socket, we recommend
disconnecting the device (smartphone),
always removing the cable from the
vehicle socket first, never from the

device (example infig. 187 ). Cables left
flying or connected incorrectly could
compromise correct recharging and/or
the USB socket condition.

NOTE The USB ports handle data
transmission from the Pen
Drive/Smartphone, etc. and slow
recharging of an external device, which
is not guaranteed as it depends on the
device type/brand.

187

F1B0701

188

F1B0734

247

The Uconnect™ system may not
support some USB keys: in this case, it
may not automatically switch from
“Radio” mode to “Media” mode.

If the device used does not play, verify
its compatibility by selecting Media
mode: a dedicated message will appear
on the Uconnect™ system display.

PHONE MODE

Phone mode activation
Press the PHONE button on the front
panel to activate the Phone mode.

If no mobile phone is connected, the
respective display warning screen
appears:

Pairing of a

Bluetooth® mobile

phone
The system connects automatically to
the paired mobile phone with the
highest priority.

To choose a specific

Bluetooth®

mobile phone, proceed as follows:

press the MENUbutton on the front

panel;

select "Phone menu/Bluetooth" on

the display;

select the "Bluetooth/Phones" list

using the corresponding button;

select the specific device

(

Bluetooth® mobile phone);

select "Connect";

the device connected is highlighted

in the list.

Unpairing of a

Bluetooth® mobile

phone
To disconnect a specific

Bluetooth®

mobile phone, proceed as follows:

press the MENUbutton on the front

panel;

select "Phone menu/Bluetooth" on

the display;

select the "Bluetooth/Phones" list

using the corresponding button;

select the specific device (mobile

phone or

Bluetooth® device);

select "Disconnect".

Making a phone call
A call can be made by:

selecting "Contacts" (Phonebook

......);

select the “Recent calls list”: the

received, made and missed calls are
viewed;

press PHONE on the front panel,

then select “Keypad” to enter the
numbers using the “BROWSE/ENTER”
right knob and finally press the

icon

to make the call. Alternatively, you can
use the keypad of your phone (not while
driving).

Ending a call
Press the "End" button or the

button on the steering wheel

controls (where present) to end a call in
progress.

SETTINGS

Press the MENU button on the front
panel to display the "Settings" menu.

NOTE The menu items displayed can
vary according to the versions.

The menu includes the following items:

System Settings: Language, Reset

Default Value, System Power Off,
Power on Volume Limit, Auto-On Radio.

Radio Settings: Browse FM Station

List, Traffic Announcements, Regional,
Alternative Frequency.

Radio off delay: allows the system

to be kept on for a preset time after the
ignition device has been turned to
STOP.

Audio settings: access the audio

settings menu.

Telephone: access to the telphone

settings menu.

248

MUL

TIMEDIA

AUDIO SETTINGS

This option accesses the audio settings
menu.

The menu includes the following items:

TREBLE: adjustment of high tones;
MID: adjustment of mid tones;
BASS: adjustment of bass tones;
FADER: balancing of front/rear

speakers;

BALANCE: balancing of left/right

speakers;

SVC: speed adjustment according to

vehicle speed;

LOUDNESS: audio improvement at

low volume;

249
