3. Tachometer

• Indicates the engine speed in revolutions per minute

(RPM x 1000).

4. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather or up mountain
grades. It should not be allowed to exceed the upper
limits of the normal operating range.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer for
service if your vehicle overheats. If you decide to look
under the hood yourself, see “Servicing And Mainte-
nance.” Follow the warnings under the Cooling System
Pressure Cap paragraph.

CAUTION!

Driving with a hot engine cooling system could dam-
age your vehicle. If the temperature gauge reads “H,”
pull over and stop the vehicle. Idle the vehicle with the
air conditioner turned off until the pointer drops back
into the normal range. If the pointer remains on the
“H,” turn the engine off immediately and call an
authorized dealer for service.

5. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the ignition switch is in the ON/RUN position.

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

89

-------------------------------------------------------------------------------------------------------------------------------------------------------------

INSTRUMENT CLUSTER DISPLAY

Your vehicle may be equipped with an instrument cluster
display, which offers useful information to the driver. With
the ignition in the STOP/OFF position, opening/closing of
a door will activate the display for viewing, and display
the total miles (kilometers) in the odometer. Your instru-
ment cluster display is designed to display important
information about your vehicle’s systems and features.
Using a driver interactive display located on the instru-
ment panel, your instrument cluster display can show you
how systems are working and give you warnings when
they aren’t. The steering wheel mounted controls allow
you to scroll through and enter the main menus and
submenus. You can access the specific information you
want and make selections and adjustments.

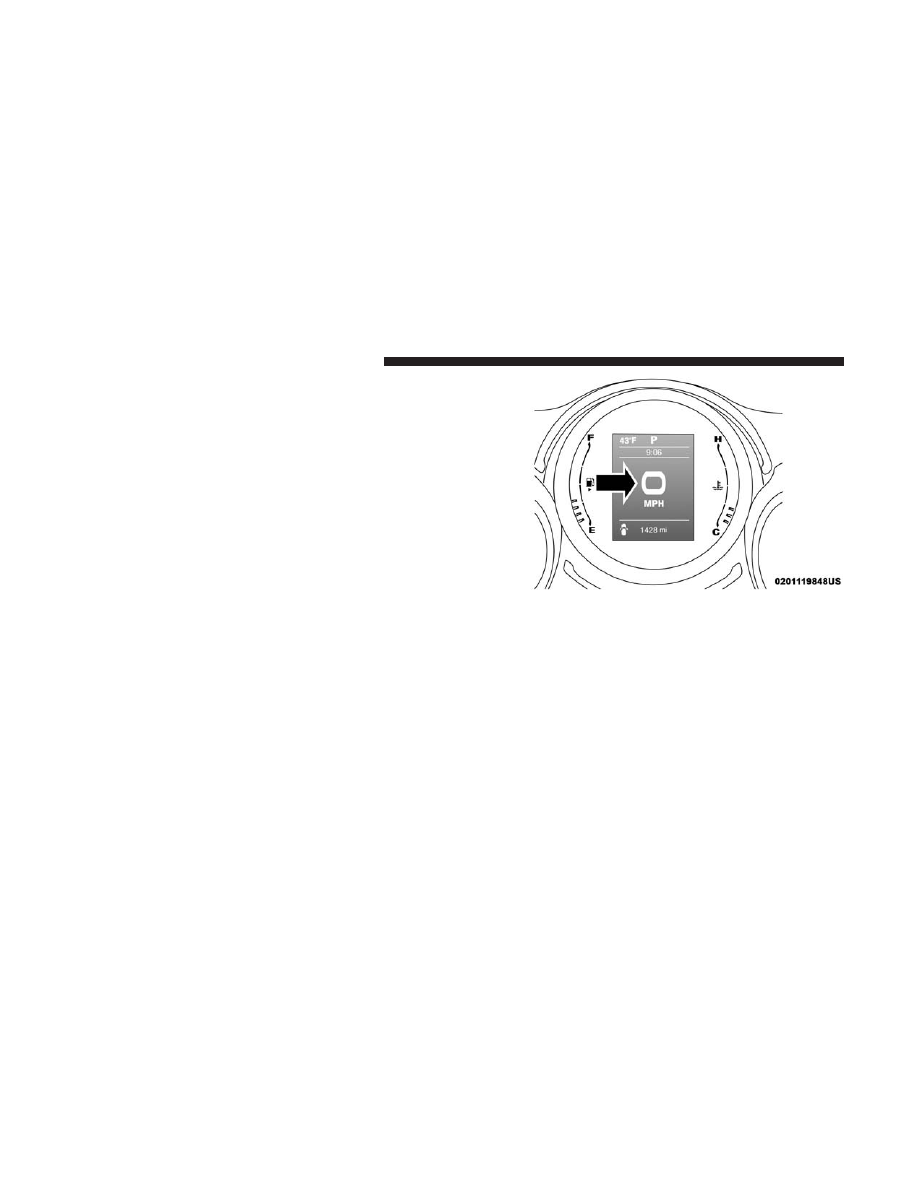

Instrument Cluster Display

90

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Instrument Cluster Display Control Buttons

The system allows the driver to select information by
pushing the following buttons mounted on the steering
wheel:

• Up Arrow Button

Push and release the up arrow button to scroll
upward through the main menu and submenus.

• Down Arrow Button

Push and release the down arrow button to scroll
downward through the main menu and submenus.

• Right Arrow Button

Push and release the right arrow button to access
the information screens or submenu screens of a
main menu item.

• Left Arrow Button

Push and release the left arrow button to access
the information screens or submenu screens of a
main menu item.

• OK Button

The OK button may be used for the following:
• Select
• Reset (hold)

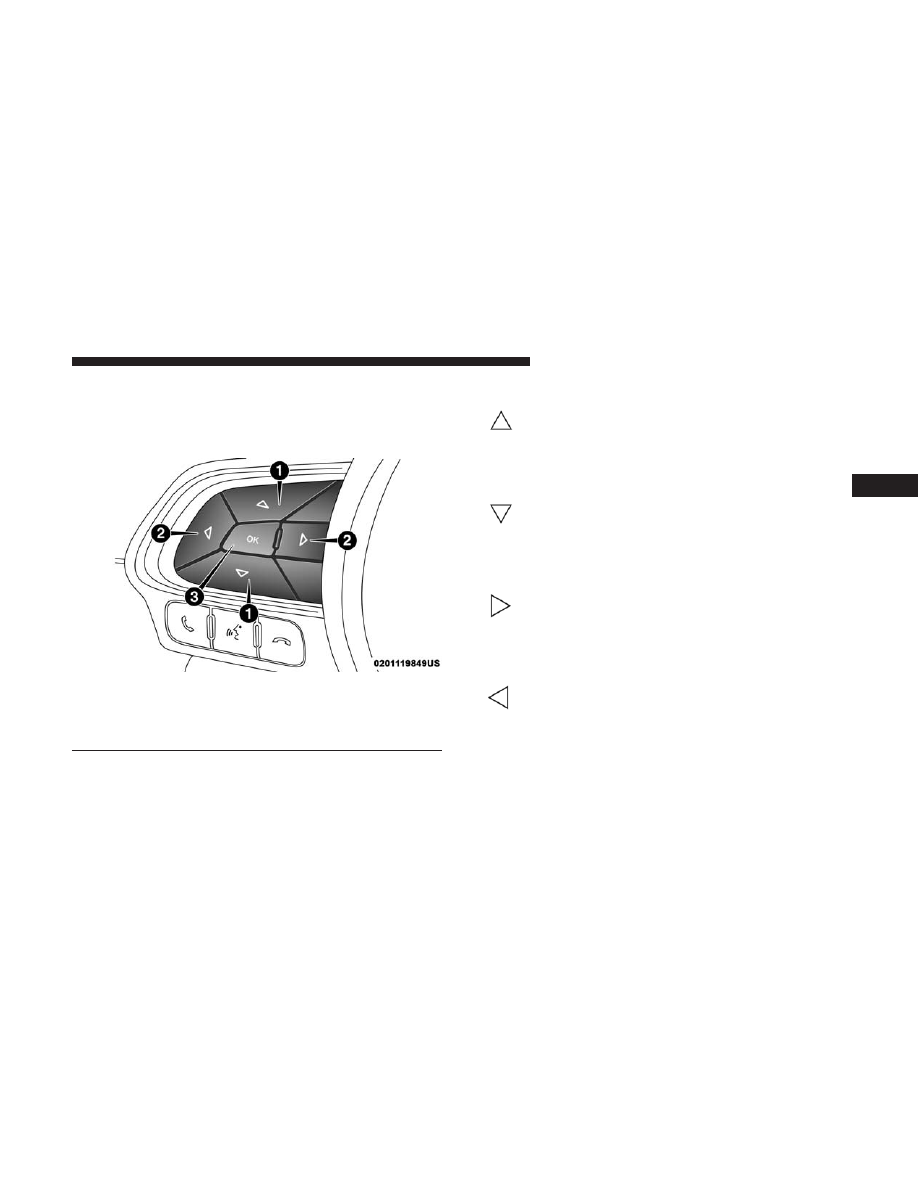

Instrument Cluster Display Control Buttons

1 — Arrow Up/Down Scroll Through Menus And Submenus
2 — Arrow Right/Left Access Information/Submenu Screens
3 — OK Button For Selecting And Resetting Information

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

91

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Change Engine Oil Indicator System

Your vehicle is equipped with an engine oil change indi-
cator system. The “Oil Change Required” message will
flash in the instrument cluster display for approximately
ten seconds after a single chime has sounded to indicate
the next scheduled oil change interval. The engine oil
change indicator system is duty cycle based, which means
the engine oil change interval may fluctuate, dependent
upon your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition is cycled to the ON or RUN
position. To reset the oil change indicator system (after
performing the scheduled maintenance), refer to the fol-
lowing procedure.

1. Turn the ignition switch to the ON position (do not start

the engine).

2. Fully push the accelerator pedal slowly, three times

within ten seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

Instrument Cluster Display Menu Items

The menu comprises a series of functions arranged in a
cycle. The menu includes the following functions:
• Speedometer
• Trip

• Instantaneous Info (If Equipped)
• Trip A
• Trip B

• Vehicle Info

• Tire Pressure
• Service

• Audio
• Phone — If Equipped
• Navigation — If Equipped
• Messages
• Settings

• Display
• Safety & Assistance
• Security

92

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Speedometer

Push and release the up or down arrow button until the
Speedometer Menu item is displayed in the instrument
cluster display. Push and release the OK button to change
the speedometer scale from MPH to km/h. Push and hold
the OK to return the speedometer from km/h to MPH.

Trip

Push and release the up or down arrow button until the
Trip menu item is displayed in the instrument cluster
display.

The Trip menu provides the following submenus:
• Instantaneous Info (If Equipped)

• Trip A
• Trip B

Instantaneous Info (If Equipped)

The Instantaneous Info submenu contains the following
information.
• Distance To Empty (Range)
• Instantaneous Fuel Consumption

Trip A

Trip A submenu is divided into two pages that contain the
following information.

Page

Menu item

Description

Trip A First Page

Distance

Shows the distance traveled during Trip A.

Travel Time

Shows the total travel time for Trip A.

Push the OK button on the Steering Wheel to reset the values on this page.

Trip A Second Page

Average Consumption

Shows the average fuel usage during Trip A.

Average Speed

Shows the average speed during Trip A.

Push the OK button on the Steering Wheel to reset the values on this page.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

93

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Trip B

Trip B submenu is divided into two pages that contain the
following information.

Page

Menu item

Description

Trip B First Page

Distance

Shows the distance traveled during Trip B.

Travel Time

Shows the total travel time for Trip B.

Push the OK button on the Steering Wheel to reset the values on this page.

Trip B Second Page

Average Consumption

Shows the average fuel usage during Trip B.

Average Speed

Shows the average speed during Trip B.

Push the OK button on the Steering Wheel to reset the values on this page.

Vehicle Info

Push and release the up or down arrow button until the
Vehicle Info menu item is displayed in the instrument
cluster display.

The Vehicle Info menu will display the following sub-
menus:
• Tire Pressure
• Service

Tire Pressure

The Tire Pressure submenu will indicate an under inflated
tire. When a tire goes below the recommended inflation
pressure, the TPMS telltale will illuminate in the cluster,
and the Tire Pressure submenu will appear in the Instru-
ment Cluster Display, indicating all underinflated tires. A
“Tire Low” message will be present, and the under inflated
tire or tires will be highlighted.

Refer to “Tire Pressure Monitoring System (TPMS)” under
“Safety” for further information.

94

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Service

The Service submenu will display information about
scheduled maintenance. A pop-up will appear in the
display if service is required.

The following information will display in the pop-up:
• Distance to next service visit
• Days until next service visit

Audio

Push and release the up or down arrow button until the
Audio menu title is displayed in the instrument cluster
display.

The Audio menu item will display information based on
the audio source being listened to.

Phone

Push and release the up or down arrow button until the
Phone menu item is displayed in the instrument cluster
display. The Phone menu will provide pop-ups during
phone calls.

The Phone menu has the following submenus
• Phone: Displays information on phone connectivity.

Pushing the OK button on the Steering Wheel will enter
the phone submenus.

• Recent Calls: Displays information on the last ten calls

made. The information provided includes the phone
number / phone book name and type of call (incoming,
outgoing, or lost).

• Message Reader: Displays text messages received. Push

the OK button on the Steering Wheel to select a message
to read. The system will also display if a message has
been read or not.

• Favorite Numbers: Displays up to ten favorite numbers.

Push the OK button on the Steering Wheel to call a
favorite number.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

95

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Navigation — If Equipped

Push and release the up or down arrow button until the
Navigation menu item is displayed in the instrument
cluster display. The Navigation menu provides “turn by
turn” instructions when using the vehicle’s navigation
function.

The following information is displayed.
• Distance to the next turn
• The name of the street
• An icon representing the next turn

Stored Messages

Push and release the up or down arrow button until the
Messages Menu item is highlighted. This feature shows the
number of stored warning messages. Pushing the left or
right

arrow button will allow you to scroll through the

stored messages.

Settings

Push and release the up or down arrow button until the
Settings menu item is displayed in the instrument cluster
display. The Settings menu provides a list of settings that
affect the display and functionality of the instrument
cluster display.

96

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The settings are as follows:

Setting Menu Item

Setting Name

Description

Display

Backlight

Increase or decrease the brightness of the display.

Screen Setup

Configure display with the following options:

Zone 1:

• Temperature (Default)

• Time

• Date

• Compass

• None
Zone 2:

• Time (Default)

• Title

• Date

• Compass

• Temperature

• Audio Info

• None

Phone Repetition

Turn on or off the display of phone related pop-ups.

Nav. repetition

Turn on or off the display of navigation related pop-ups.

Automatic Reset Trip B

Reset the Trip B menu item.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

97

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Setting Menu Item

Setting Name

Description

Security

Hill Start Assist

Assists when starting a vehicle from

a stop on a hill. Refer to “Electronic

Brake Control System” in “Safety”

for further information.

Park Assist Volume

Increase or decrease Park Assist

volume.

Warning Buzzer Volume

Increase or decrease the volume of

the warning buzzer.

Speed Warning

Gives notification of when a set

speed is exceeded.

WARNING LIGHTS AND MESSAGES

The warning/indicator lights will illuminate in the instrument
panel together with a dedicated message and/or acoustic
signal when applicable. These indications are indicative and
precautionary and as such must not be considered as exhaus-
tive and/or alternative to the information contained in the
Owner’s Instruction, which you are advised to read carefully in
all cases. Always refer to the information in this chapter in the
event of a failure indication. All active telltales will display
first if applicable. The system check menu may appear differ-
ent based upon equipment options and current vehicle status.
Some telltales are optional and may not appear.

Red Warning Lights

— Air Bag Warning Light

This light will turn on for four to eight seconds as a bulb
check when the ignition is placed in the ON/RUN or
MAR/ON/RUN position. If the light is either not on
during startup, stays on, or turns on while driving, have
the system inspected at an authorized dealer as soon as
possible. This light will illuminate with a single chime
when a fault with the Air Bag Warning Light has been
detected, it will stay on until the fault is cleared. If the light
comes on intermittently or remains on while driving, have
an authorized dealer service the vehicle immediately.

98

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

— Brake Warning Light

This warning light monitors various brake functions, in-
cluding brake fluid level and parking brake application. If
the brake light turns on it may indicate that the parking
brake is applied, that the brake fluid level is low, or that
there is a problem with the anti-lock brake system reser-
voir.

If the light remains on when the parking brake has been
disengaged, and the fluid level is at the full mark on the
master cylinder reservoir, it indicates a possible brake
hydraulic system malfunction or that a problem with the
Brake Booster has been detected by the Anti-Lock Brake
System (ABS) / Electronic Stability Control (ESC) system.
In this case, the light will remain on until the condition has
been corrected. If the problem is related to the brake
booster, the ABS pump will run when applying the brake,
and a brake pedal pulsation may be felt during each stop.

The dual brake system provides a reserve braking capacity
in the event of a failure to a portion of the hydraulic
system. A leak in either half of the dual brake system is
indicated by the Brake Warning Light, which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level conditions.
The vehicle should have service performed, and the brake
fluid level checked.

If brake failure is indicated, immediate repair is necessary.

WARNING!

Driving a vehicle with the red brake light on is
dangerous. Part of the brake system may have failed. It
will take longer to stop the vehicle. You could have a
collision. Have the vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System (ABS)
are also equipped with Electronic Brake Force Distribution
(EBD). In the event of an EBD failure, the Brake Warning
Light will turn on along with the ABS Light. Immediate
repair to the ABS system is required.

Operation of the Brake Warning Light can be checked by
turning the ignition switch from the OFF position to the
ON/RUN position. The light should illuminate for ap-
proximately two seconds. The light should then turn off
unless the parking brake is applied or a brake fault is
detected. If the light does not illuminate, have the light
inspected by an authorized dealer.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

99

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The light also will turn on when the parking brake is
applied with the ignition switch in the ON/RUN position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

— Electronic Throttle Control (ETC) Warning

Light

This warning light will illuminate to inform of a problem
with the Electronic Throttle Control (ETC) system. If a
problem is detected while the vehicle is running, the light
will either stay on or flash depending on the nature of the
problem. Cycle the ignition when the vehicle is safely and
completely stopped and the transmission is placed in the
PARK position. The light should turn off. If the light
remains on with the vehicle running, your vehicle will
usually be drivable; however, see an authorized dealer for
service as soon as possible.

If the light continues to flash when the vehicle is running,
immediate service is required and you may experience
reduced performance, an elevated/rough idle, or engine
stall and your vehicle may require towing. The light will
come on when the ignition is placed in the ON/RUN or
MAR/ON/RUN position and remain on briefly as a bulb
check. If the light does not come on during starting, have
the system checked by an authorized dealer.

— Engine Coolant Temperature Warning Light

This warning light warns of an overheated engine condi-
tion. If the engine coolant temperature is too high, this
indicator will illuminate and a single chime will sound. If
the temperature reaches the upper limit, a continuous
chime will sound for four minutes or until the engine is
able to cool: whichever comes first.

If the light turns on while driving, safely pull over and stop
the vehicle. If the A/C system is on, turn it off. Also, shift
the transmission into NEUTRAL and idle the vehicle. If the
temperature reading does not return to normal, turn the
engine off immediately and call for service.

Refer to “If Your Engine Overheats” in “In Case Of
Emergency” for further information.

— Seat Belt Reminder Warning Light

When the ignition is first placed in the ON/RUN or
MAR/ON/RUN position, if the driver’s seat belt is un-
buckled, a chime will sound and the light will turn on.
When driving, if the driver or front passenger seat belt
remains unbuckled, the Seat Belt Reminder Light will flash
or remain on continuously and a chime will sound. Refer to
“Occupant Restraint Systems” in “Safety” for further infor-
mation.

100

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

— Electric Power Steering Fault Warning Light

This warning light will turn on when there’s a fault with
the EPS (Electric Power Steering) system. Refer to “Power
Steering” in “Starting And Operating” for further informa-
tion.

WARNING!

Continued operation with reduced assist could pose a
safety risk to yourself and others. Service should be
obtained as soon as possible.

— Vehicle Security Warning Light — If Equipped

This light will flash at a fast rate for approximately 15
seconds when the vehicle security alarm is arming, and
then will flash slowly until the vehicle is disarmed.

— Battery Charge Warning Light

This warning light will illuminate when the battery is not
charging properly. If it stays on while the engine is run-
ning, there may be a malfunction with the charging system.
Contact an authorized dealer as soon as possible.

This indicates a possible problem with the electrical system
or a related component.

— Transmission Fault Warning Light

This light will illuminate (together with a message in the
instrument cluster display and a buzzer) to indicate a
transmission fault. Contact an authorized dealer if the
message remains after restarting the engine.

— Oil Pressure Warning Light

This warning light will illuminate to indicate low engine
oil pressure. If the light turns on while driving, stop the
vehicle, shut off the engine as soon as possible, and contact
an authorized dealer. A chime will sound when this light
turns on.

Do not operate the vehicle until the cause is corrected. This
light does not indicate how much oil is in the engine. The
engine oil level must be checked under the hood.

— Oil Pressure Sensor Failure Warning Light

This light will illuminate if there is a failure of the oil
pressure sensor. If this light illuminates, take it to an
authorized dealer and have them inspect it.

— Door Open Warning Light

This indicator will illuminate when one or more door(s) are
not fully closed.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

101

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:

If the vehicle is moving and a door is opened, there

will also be a single chime.

— Liftgate Open Warning Light

This indicator will illuminate when the liftgate is open/
ajar/not fully closed.

Yellow Warning Lights

— Anti-Lock Brake (ABS) Warning Light

This light monitors the Anti-Lock Brake System (ABS). The
light will turn on when the ignition is placed in the
ON/RUN or MAR/ON/RUN position and may stay on
for as long as four seconds.

If the ABS light remains on or turns on while driving, then
the Anti-Lock portion of the brake system is not function-
ing and service is required. However, the conventional
brake system will continue to operate normally if the brake
warning light is not on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
Brakes. If the ABS light does not turn on when the ignition
is placed in the ON/RUN or MAR/ON/RUN position,
have the light inspected by an authorized dealer.

— Electronic Stability Control (ESC) Warning

Light — If Equipped

The “ESC Indicator Light” in the instrument cluster will come
on when the ignition is placed in the ON/RUN or MAR/ON/
RUN position, and when ESC is activated. It should go out
with the engine running. If the “ESC Indicator Light” comes
on continuously with the engine running, a malfunction has
been detected in the ESC system. If this light remains on after
several ignition cycles, and the vehicle has been driven several
miles (kilometers) at speeds greater than 30 mph (48 km/h),
see your authorized dealer as soon as possible to have the
problem diagnosed and corrected.
• The “ESC Off Indicator Light” and the “ESC Indicator

Light” come on momentarily each time the ignition is
placed in the ON/RUN or MAR/ON/RUN position.

• Each time the ignition is turned to ON/RUN or MAR/

ON/RUN, the ESC system will be on, even if it was
turned off previously.

• The ESC system will make buzzing or clicking sounds

when it is active. This is normal; the sounds will stop
when ESC becomes inactive.

• This light will come on when the vehicle is in an ESC

event.

102

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

— Electronic Stability Control (ESC) Off Warning

Light — If Equipped

This warning light indicates the Electronic Stability Control
(ESC) is off.

Each time the ignition is turned to ON/RUN or ACC/ON/
RUN, the ESC system will be on, even if it was turned off
previously.

— Low Fuel Indicator Light

When the fuel level reaches approximately 3.0 gal (11.0 L)
this light will turn on, and remain on until fuel is added.

— Engine Check/Malfunction Indicator Warning

Light (MIL)

The Engine Check/Malfunction Indicator Light (MIL) is a
part of an Onboard Diagnostic System called OBD II that
monitors engine and automatic transmission control sys-
tems. This warning light will illuminate when the ignition
is in the ON/RUN position before engine start. If the bulb
does not come on when turning the ignition switch from
OFF to ON/RUN, have the condition checked promptly.

Certain conditions, such as a loose or missing gas cap, poor
quality fuel, etc., may illuminate the light after engine start.
The vehicle should be serviced if the light stays on through

several typical driving styles. In most situations, the ve-
hicle will drive normally and will not require towing.

When the engine is running, the MIL may flash to alert
serious conditions that could lead to immediate loss of
power or severe catalytic converter damage. The vehicle
should be serviced by an authorized dealer as soon as
possible if this occurs.

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you drive
slowly or park over flammable substances such as dry
plants, wood, cardboard, etc. This could result in death
or serious injury to the driver, occupants or others.

CAUTION!

Prolonged driving with the Malfunction Indicator
Light (MIL) on could cause damage to the vehicle
control system. It also could affect fuel economy and
driveability. If the MIL is flashing, severe catalytic
converter damage and power loss will soon occur.
Immediate service is required.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

103

-------------------------------------------------------------------------------------------------------------------------------------------------------------

— Passenger Air Bag Indicator Light

This light should come and remain on for four to eight seconds
as a bulb check when the ignition is first turned to the
AVV/START or MAR/ON/RUN position. If the light stays
on, or comes on while driving it may indicate a problem with
a passenger air bag system, if the light flickers it may indicate
an air bag warning light failure. Have an authorized dealer
service the air bag system immediately.

— Tire Pressure Monitoring System (TPMS)

Warning Light

The warning light switches on and a message is displayed
to indicate that the tire pressure is lower than the recom-
mended value and/or that slow pressure loss is occurring.
In these cases, optimal tire duration and fuel consumption
may not be guaranteed.

Should one or more tires be in the condition mentioned
above, the display will show the indications corresponding
to each tire.

CAUTION!

Do not continue driving with one or more flat tires as
handling may be compromised. Stop the vehicle, avoiding
sharp braking and steering. If a tire puncture occurs,
repair immediately using the dedicated tire repair kit and
contact an authorized dealer as soon as possible.

Each tire, including the spare (if provided), should be
checked monthly when cold and inflated to the inflation
pressure recommended by the vehicle manufacturer on the
vehicle placard or tire inflation pressure label. (If your
vehicle has tires of a different size than the size indicated
on the vehicle placard or tire inflation pressure label, you
should determine the proper tire inflation pressure for
those tires.)

104

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     4      5      6      7     ..
