Fiat 500L (2019 year). Instruction - part 4





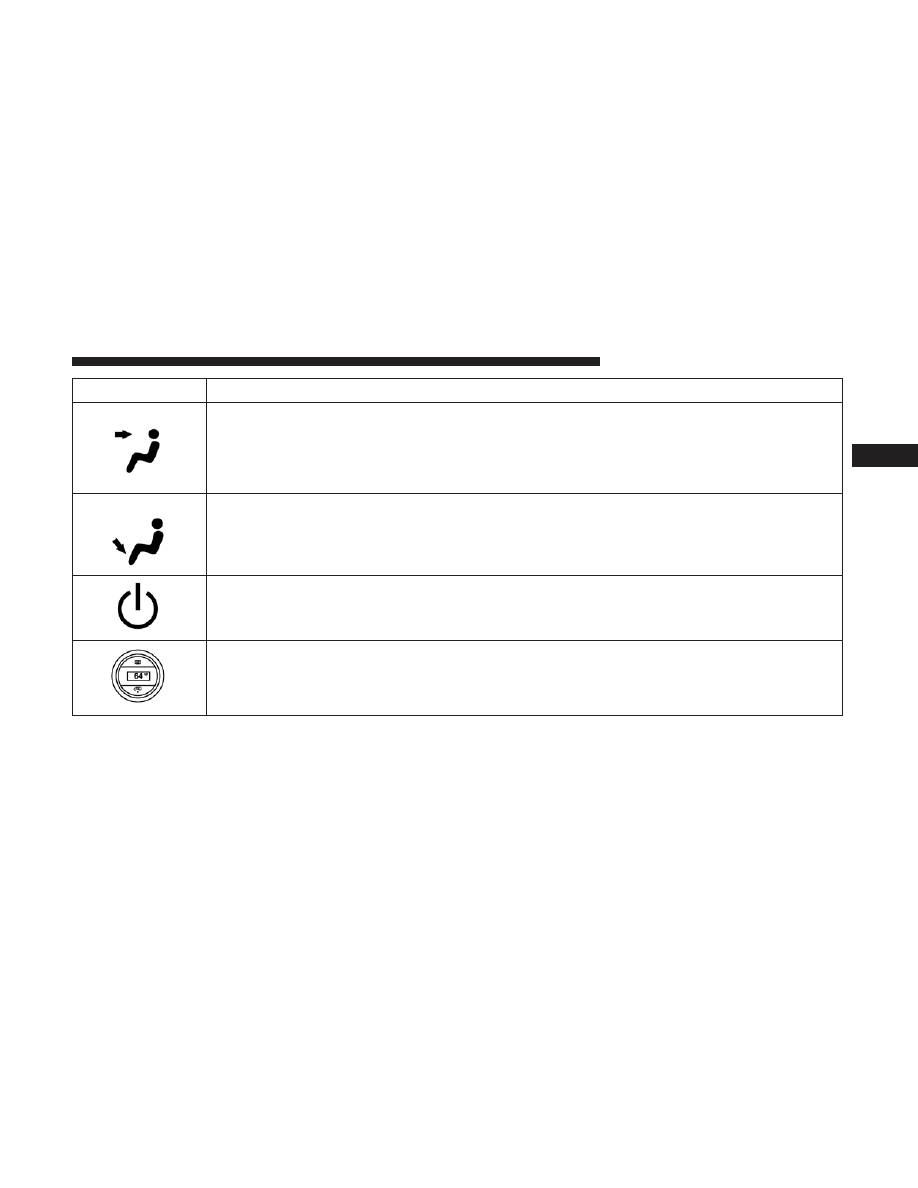

Icon

Description

Panel Mode

Panel Mode
Air comes from the outlets in the instrument panel. Each of these outlets can be individually
adjusted to direct the flow of air. The air vanes of the center outlets and outboard outlets can be
moved up and down or side to side to regulate airflow direction. There is a shut off wheel lo-
cated below the air vanes to shut off or adjust the amount of airflow from these outlets.

Floor Mode

Floor Mode
Air comes from the floor outlets. A slight amount of air is directed through the defrost and side
window demister outlets.

Climate Control Power Button
Push and release this button to turn the Climate Control on/off.

Driver Temperature Knob
Provides the driver with independent temperature control. Rotate the knob clockwise for warmer
temperature settings. Rotate the knob counterclockwise for cooler temperature settings. When the
SYNC feature is active, the driver’s temperature will also manage the passenger’s temperature.

System Maintenance

In winter, the climate control system must be turned on at
least once a month for about ten minutes.

Have the system inspected at an authorized dealership
before the summer.

NOTE:

The system uses R-1234yf coolant which does not

pollute the environment in the event of accidental leakage.
Under no circumstances is the use of R-134a allowed.

3

GETTING TO KNOW YOUR VEHICLE

57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Climate Control Functions

A/C (Air Conditioning)

The Air Conditioning (A/C) button allows the operator to
instructionly activate or deactivate the air conditioning sys-
tem. When the air conditioning system is turned on, cool
dehumidified air will flow through the outlets into the
cabin. For improved fuel economy, push the A/C button to
turn off the air conditioning and instructionly adjust the
blower and airflow mode settings. Also, make sure to select
only Panel, Bi-Level or Floor modes.

NOTE:
• For Instruction Climate Controls, if the system is in Mix,

Floor or Defrost Mode, the A/C can be turned off, but
the A/C system shall remain active to prevent fogging of
the windows.

• If fog or mist appears on the windshield or side glass,

select Defrost mode, and increase blower speed if
needed.

• If your air conditioning performance seems lower than

expected, check the front of the A/C condenser (located
in front of the radiator), for an accumulation of dirt or
insects. Clean with a gentle water spray from the front of
the radiator and through the condenser.

Recirculation

In cold weather, use of Recirculation mode may lead to
excessive window fogging. The Recirculation feature may
be unavailable if conditions exist that could create fogging
on the inside of the windshield.

On systems with Instruction Climate Controls, if equipped,
the Recirculation mode is not allowed in Defrost mode to
improve window clearing operation. Recirculation is dis-
abled automatically if this mode is selected. Attempting to
use Recirculation while in this mode causes the LED in the
control button to blink and then turns off.

Automatic Temperature Control (ATC)

Automatic Operation

1. Push the AUTO button on the faceplate.

2. Next, adjust the temperature you would like the system to

maintain by adjusting the temperature control buttons.
Once the desired temperature is displayed, the system
achieves and automatically maintains that comfort level.

3. When the system is set up for your comfort level, it is

not necessary to change the settings. You experience the
greatest efficiency by simply allowing the system to
function automatically.

58

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:
• It is not necessary to move the temperature settings for

cold or hot vehicles. The system automatically adjusts
the temperature, mode, and blower speed to provide
comfort as quickly as possible.

• The temperature can be displayed in U.S. or Metric units

by selecting the US/Metric customer-programmable fea-
ture.

To provide you with maximum comfort in the Automatic
mode during cold start-ups, the blower fan remains on low
until the engine warms up. The blower increases in speed
and transition into Auto mode.

Instruction Operation Override

This system offers a full complement of instruction override
features. The AUTO symbol in the front ATC display will
be turned off when the system is being used in the instruction
mode.

NOTE:

The system will not automatically sense the pres-

ence of fog, mist or ice on the windshield. Defrost mode
must be instructionly selected to clear the windshield and side
glass.

Operating Tips

NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather conditions.

Winter Operation

To ensure the best possible heater and defroster perfor-
mance, make sure the engine cooling system is functioning
properly and the proper amount, type, and concentration
of coolant is used. Use of the Air Recirculation mode
during Winter months is not recommended, because it may
cause window fogging.

Vacation/Storage

Before you store your vehicle, or keep it out of service (i.e.,
vacation) for two weeks or more, run the air conditioning
system at idle for about five minutes, in fresh air with the
blower setting on high. This will ensure adequate system
lubrication to minimize the possibility of compressor dam-
age when the system is started again. If you are leaving
your vehicle dormant for more than four weeks, disconnect
the negative cable from the battery. Refer to “Jump Starting
Procedures” in “In Case Of Emergency” for further infor-
mation.

3

GETTING TO KNOW YOUR VEHICLE

59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Window Fogging

Vehicle windows tend to fog on the inside in mild, rainy,
and/or humid weather. To clear the windows, select De-
frost or Mix mode and increase the front blower speed. Do
not use the Recirculation mode without A/C for long
periods, as fogging may occur.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear win-

dow. Do not use abrasive window cleaners on the
interior surface of the window. Use a soft cloth and a
mild washing solution, wiping parallel to the heat-
ing elements. Labels can be peeled off after soaking
with warm water.

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the win-
dow.

• Keep all objects a safe distance from the window.

Outside Air Intake

Make sure the air intake, located directly in front of the
windshield, is free of obstructions, such as leaves. Leaves
collected in the air intake may reduce airflow, and if they
enter the plenum, they could plug the water drains. In
Winter months, make sure the air intake is clear of ice,
slush, and snow.

Cabin Air Filter

The climate control system filters out dust and pollen from
the air. Contact an authorized dealer to service your cabin
air filter, and to have it replaced when needed.

60

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

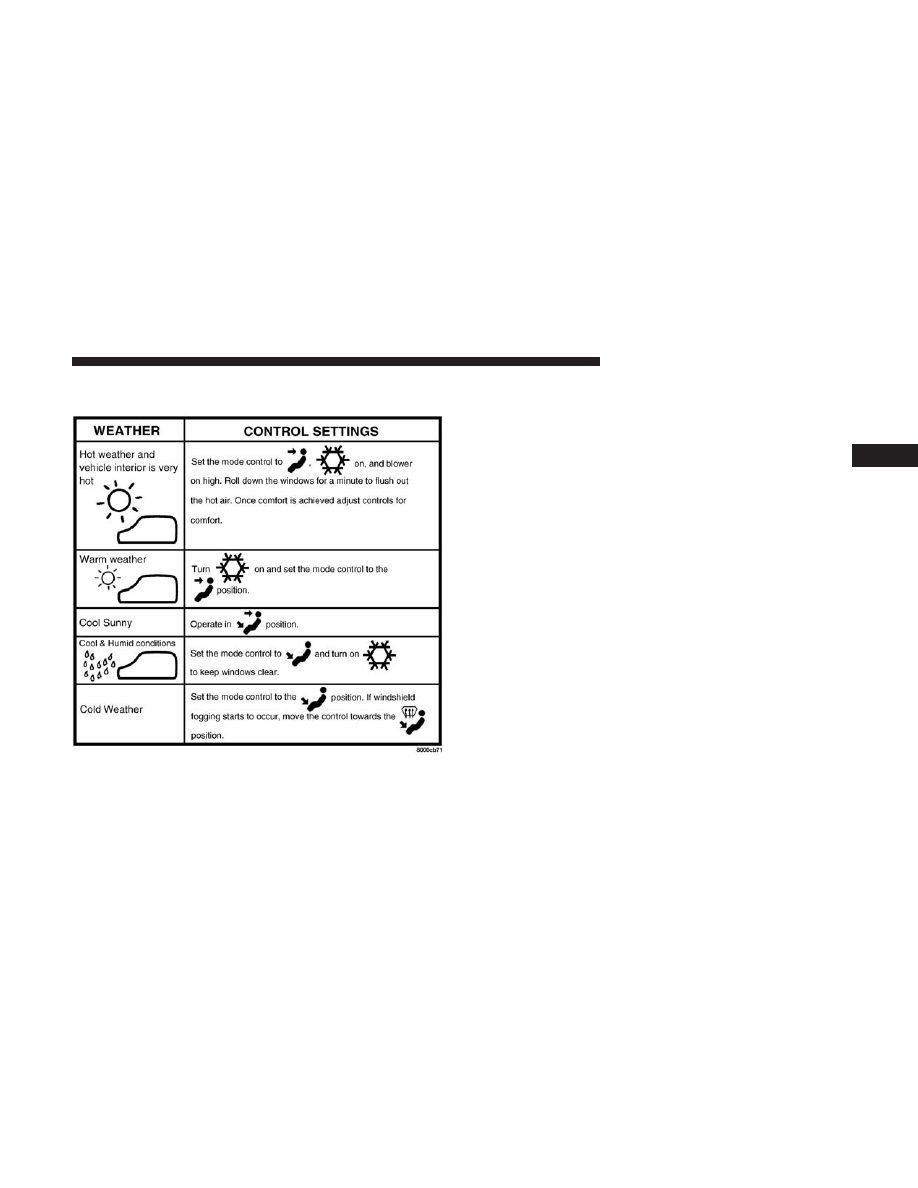

Operating Tips Chart

WINDOWS

Power Windows

Power Window Controls

The power window controls are located on the driver’s
door trim panel. There is a single switch on the front
passenger door, which operate the front passenger window
and a single switch on each rear door that operates the rear
passenger door window. The window controls will operate
only when the ignition switch is in the ON/RUN position.

3

GETTING TO KNOW YOUR VEHICLE

61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:

The power window switches will remain active for

up to three minutes after the ignition switch is cycled to the
OFF position. Opening either front door will cancel this
feature.

WARNING!

Never leave children unattended in a vehicle, and do
not let children play with power windows. Do not
leave the key fob in or near the vehicle, or in a location
accessible to children. Occupants, particularly unat-
tended children, can become entrapped by the win-
dows while operating the power window switches.
Such entrapment may result in serious injury or death.

Auto-Down

The window switches have an Auto-Down feature. Push
the window switch for approximately one second, release,
and the window will go down automatically. To cancel the
Auto-Down movement, operate the switch in either the up
or down direction and release the switch. To open the
window part way, pull the window switch briefly, and
release the switch when the window is in the desired
position.

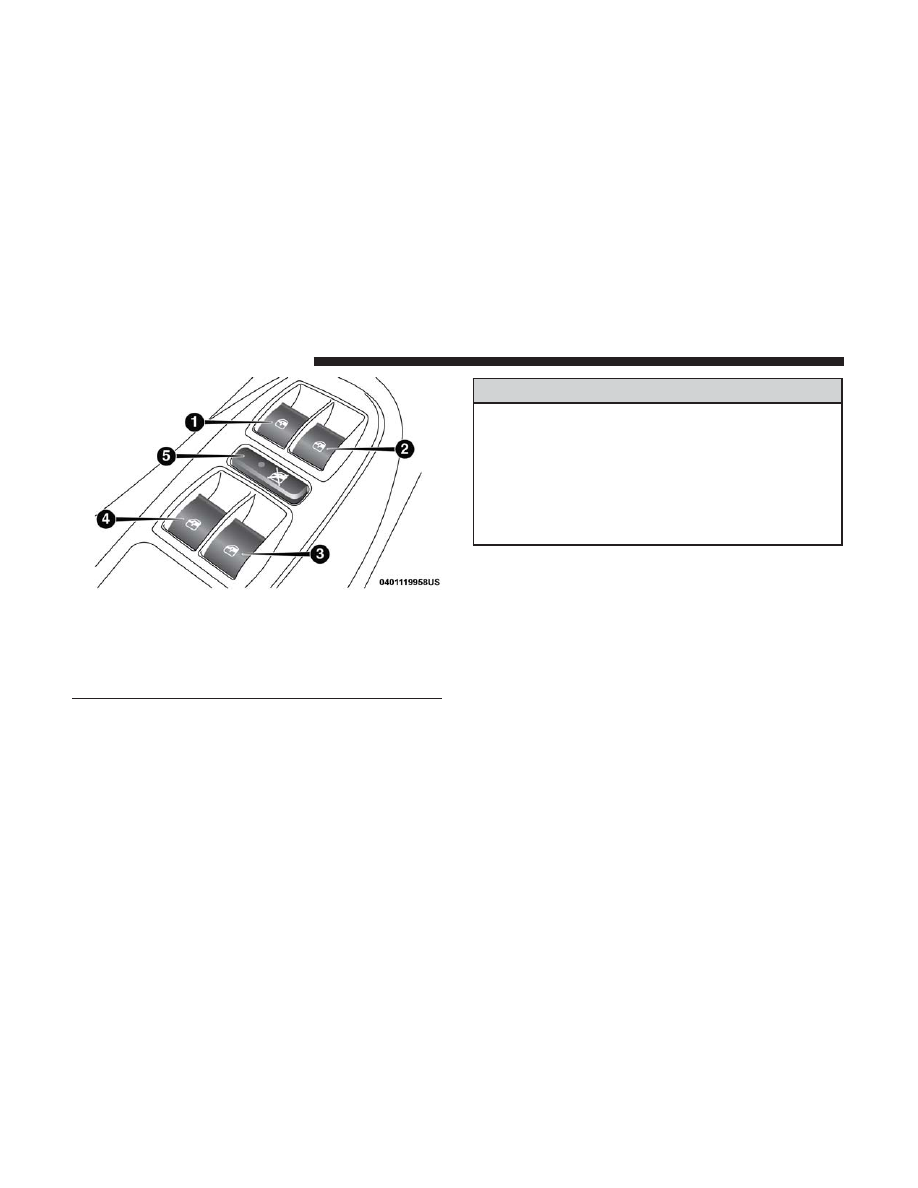

Power Window Switch Panel

1 — Driver Side Front Window Switch
2 — Passenger Side Front Window Switch
3 — Passenger Side Rear Window Switch
4 — Driver Side Rear Window Switch
5 — Window Lockout Switch

62

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Auto-Up Feature With Auto-Reverse Protection — If
Equipped
Pull the window switch for approximately one second,
release and the window will go up automatically.

To stop the window during an Auto-Up operation, push or
pull again the window switch.

To close the window part way, pull the window switch
briefly and release it when you want the window to stop.

NOTE:
• If the window runs into any obstacle during Auto-

Closure, it will reverse direction and then go back down.
Remove the obstacle and use the window switch again
to close the window.

• Any impact due to rough road conditions may trigger

the Auto-Reverse function unexpectedly during Auto-
Closure. If this happens, pull the switch and hold to
close the window instructionly.

WARNING!

There is no auto-reverse protection when the window
is almost closed. Be sure to clear all objects from the
window before closing.

Resetting The Auto-Up Feature

Should the Auto-Up feature stop working, the window
probably needs to be reset. To reset Auto-Up:

1. Pull the window switch up to close the window com-

pletely and continue to hold the switch up for an
additional two seconds after the window is closed.

2. Push the window switch down to open the window

completely and continue to hold the switch down for an
additional two seconds after the window is fully open.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffeting with the windows
down, or the sunroof (if equipped) in certain open or
partially open positions. This is a normal occurrence and
can be minimized. If the buffeting occurs with the rear
windows open, open the front and rear windows together
to minimize the buffeting. If the buffeting occurs with the
sunroof open, adjust the sunroof opening to minimize the
buffeting or open any window.

3

GETTING TO KNOW YOUR VEHICLE

63

-------------------------------------------------------------------------------------------------------------------------------------------------------------

POWER SUNROOF — IF EQUIPPED

The sunroof has two glass panels (the front one is opera-
tional and the rear one fixed) and is equipped with an
electrically operated sun blind.

The power sunroof and the power sun blind can be operated
only with the ignition key turned to the MAR position.

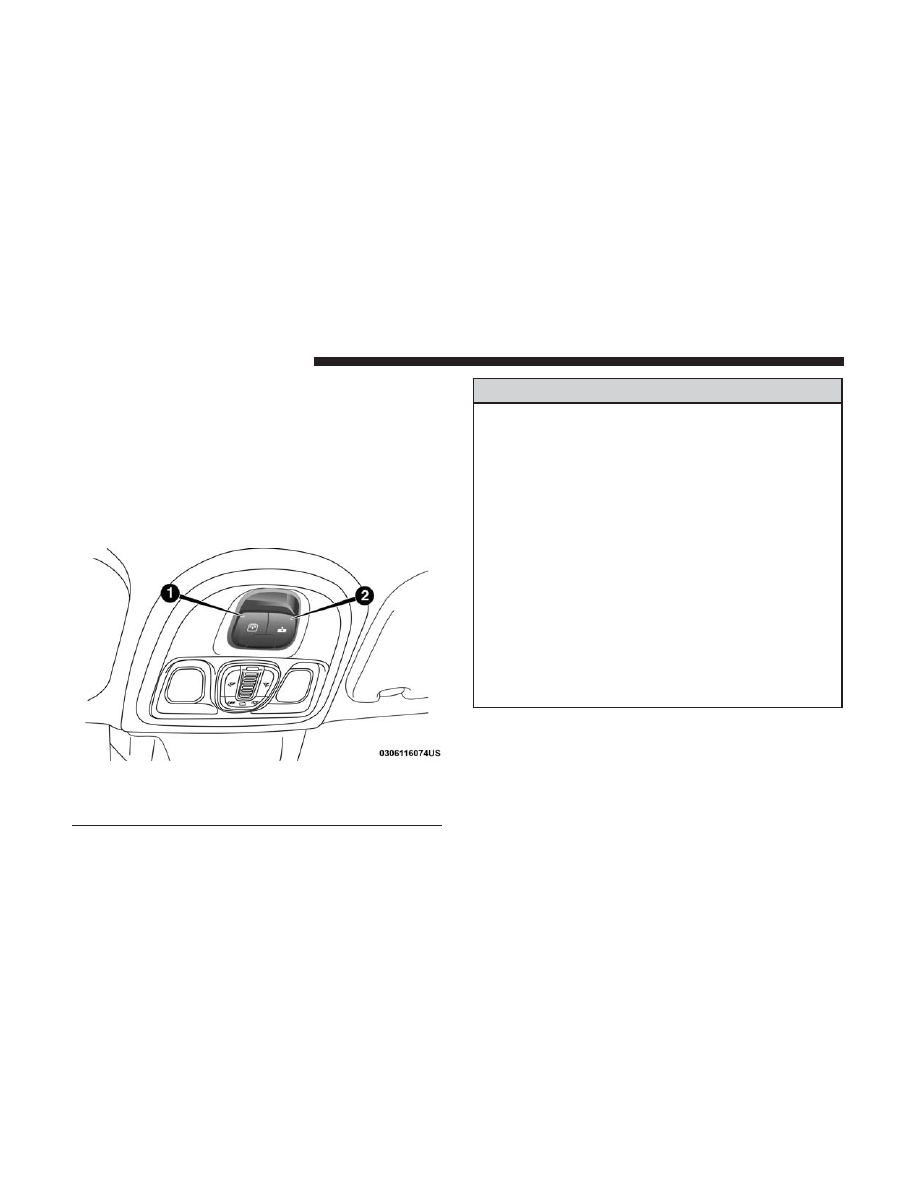

The power sunroof and power sun blind switches are
located in the overhead console.

WARNING!

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Never leave the key
fob in or near the vehicle or in a location accessible to
children. Occupants, particularly unattended chil-
dren, can become entrapped by the power sunroof
while operating the power sunroof switch. Such
entrapment may result in serious injury or death.

• In a collision, there is greater risk of being thrown

from a vehicle with an open sunroof. You could also
be seriously injured or killed. Always fasten your
seat belt properly and make sure all passengers are
properly secured too.

• Do not allow small children to operate the sunroof.

Never allow your fingers, other body parts, or any
object to project through the sunroof opening. Injury
may result.

Opening

Push the power sunroof switch for approximately one
second and the sunroof will stop at the vented position.
Push the power sunroof switch a second time for approxi-
mately one second and release, the sunroof will open fully,
then stop automatically. This is called “Express Open”.

Power Sunroof Switches

1 — Power Sun Blind Switch
2 — Power Sunroof Switch

64

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

To open the sunroof partway, push the power sunroof
switch briefly and release it when you want the sunroof to
stop.

NOTE:

During Express Open operation, any movement of

the sunroof switch will stop the sunroof.

Closing

With the sunroof in the full open position, pull and hold
the power sunroof switch for approximately one second
and release. The sunroof will close completely, then stop
automatically. This is called “Express Close.” To close the
sunroof partway, pull the power sunroof switch briefly and
release it when you want the sunroof to stop.

NOTE:

During Express Close operation, any movement of

the sunroof switch will stop the sunroof.

Anti-Pinch Protect Feature

This feature will detect an obstruction in the closing of the
sunroof during the Express Close operation. If an obstruc-
tion in the path of the sunroof is detected, the sunroof will
automatically retract. Remove the obstruction if this oc-
curs.

Sunroof Reinitialization

1. Place the ignition in the ON/RUN mode.

2. Pull and hold the power sunroof close switch until the

sunroof is completely closed and you hear an audible
click.

3. Pull and hold the power sunroof close switch again

within five seconds. Do not release the switch.

4. As the power sunroof close switch is held, the sunroof

panel will open completely and then close again.

5. Once all sunroof motion has stopped, release the power

sunroof close switch.

NOTE:

If the switch is released prior to completion of this

procedure, the procedure must be repeated.

6. Confirm that express operation is functional for open

and close operations.

3

GETTING TO KNOW YOUR VEHICLE

65

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffeting with the windows
down, or the sunroof (if equipped) in certain open or
partially open positions. This is a normal occurrence and
can be minimized. If the buffeting occurs with the rear
windows open, then open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting or open any window.

Power Sun Blind

Opening

Push the sun blind switch for approximately one second
and the sun blind will open completely, then stop auto-
matically. This is called “Express Open.”

To open the sun blind partway, push the sun blind switch
briefly and release it when you want the sun blind to stop.

With the blind fully open pull the power sun blind switch
and the blind will move towards the front part of the
vehicle, until it is fully closed.

NOTE:

During the automatic opening and closing stages,

if the power sun blind switch is pulled again it will stop the
blind movement.

Closing

With the sun blind fully open, pull and hold the power sun
blind switch for approximately one second and release.
The sun blind will close completely, then stop automati-
cally. This is called “Express Close.”

To close the sun blind partway, pull the sun blind switch
briefly and release it when you want the sun blind to stop.

66

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOOD

Opening

To open the hood, two latches must be released to open the
hood.

1. Pull the hood release lever located under the left side of

the instrument panel.

2. Move to the outside of the vehicle and push the red

safety catch lever to the left and raise the hood. The
safety catch lever is located under the center front edge
of the hood.

Closing

WARNING!

Be sure the hood is fully latched before driving your
vehicle. If the hood is not fully latched, it could open
when the vehicle is in motion and block your vision.
Failure to follow this warning could result in serious
injury or death.

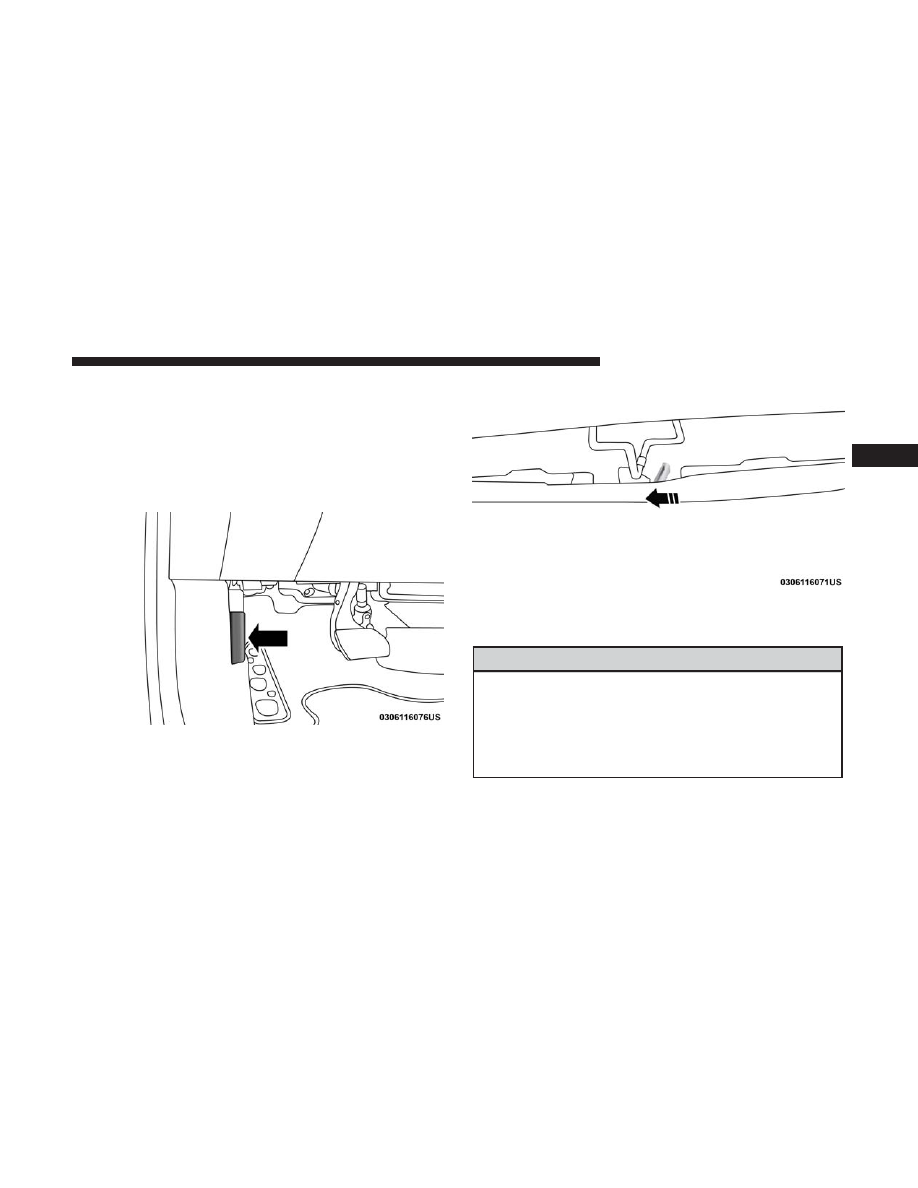

Hood Release Lever

Safety Catch Lever

3

GETTING TO KNOW YOUR VEHICLE

67

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

To prevent possible damage, do not slam the hood to
close it. Lower hood to approximately 12 inches (30 cm)
and drop the hood to close. Make sure hood is fully
closed for both latches. Never drive vehicle unless
hood is fully closed, with both latches engaged.

LIFTGATE

Opening

To unlock the liftgate, use the key fob or activate the central
locking button located on the instrument panel below the
radio.

To open the liftgate, push the liftgate electronic release and
pull the liftgate open with one fluid motion.

WARNING!

• Driving with the liftgate open can allow poisonous

exhaust gases into your vehicle. You and your pas-
sengers could be injured by these fumes. Keep the
liftgate closed when you are operating the vehicle.

• If you are required to drive with the liftgate open,

make sure that all windows are closed, and the
climate control blower switch is set at high speed. Do
not use the recirculation mode.

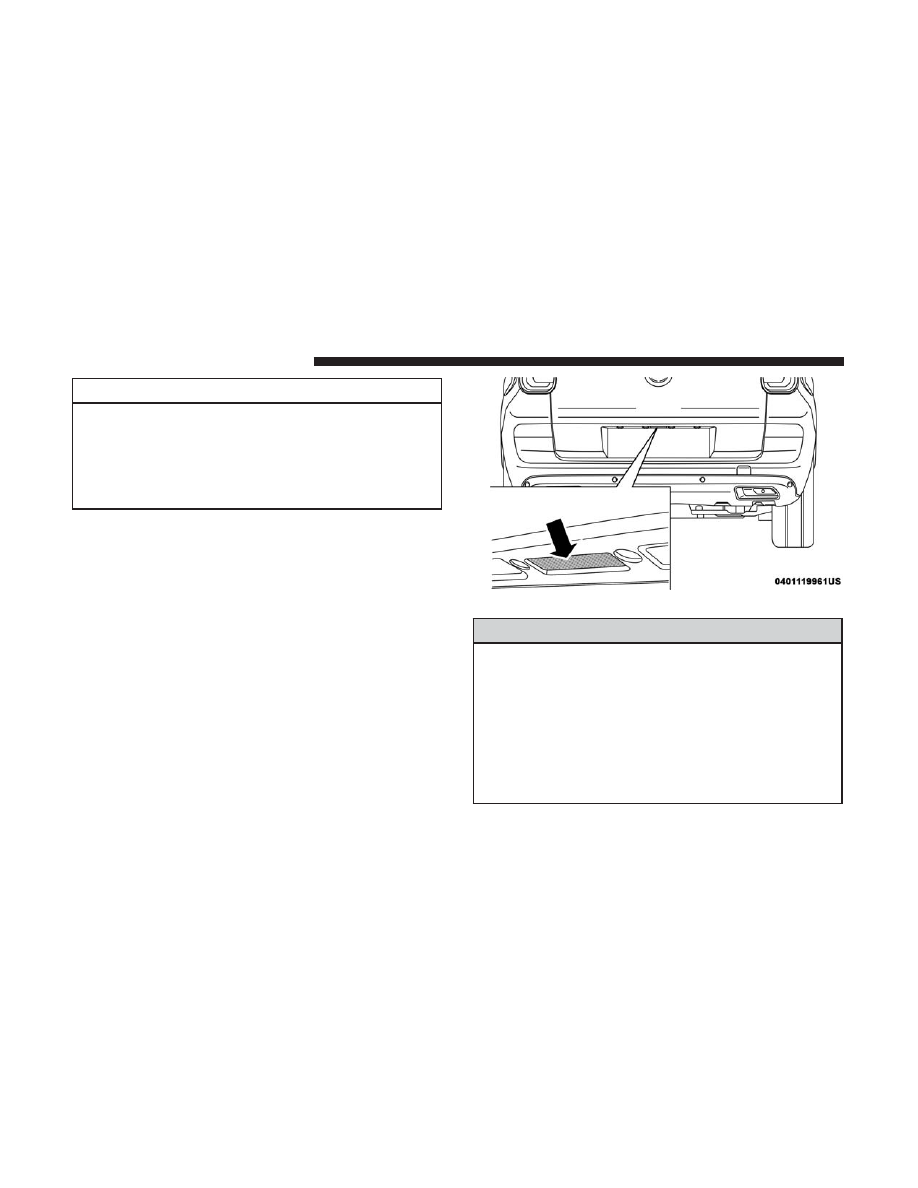

Liftgate Electronic Release

68

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Gas props support the liftgate in the open position. How-
ever, because the gas pressure drops with temperature, it
may be necessary to assist the props when opening the
liftgate in cold weather.

Liftgate Emergency Release

As a security measure, a liftgate emergency release is built
into the liftgate latching mechanism. To access the liftgate
emergency release, proceed as follows:

1. Remove the rear headrests and fold down the seats

completely.

2. Take the screwdriver from the tool box supplied.

3. With the screwdriver, remove the yellow tab.

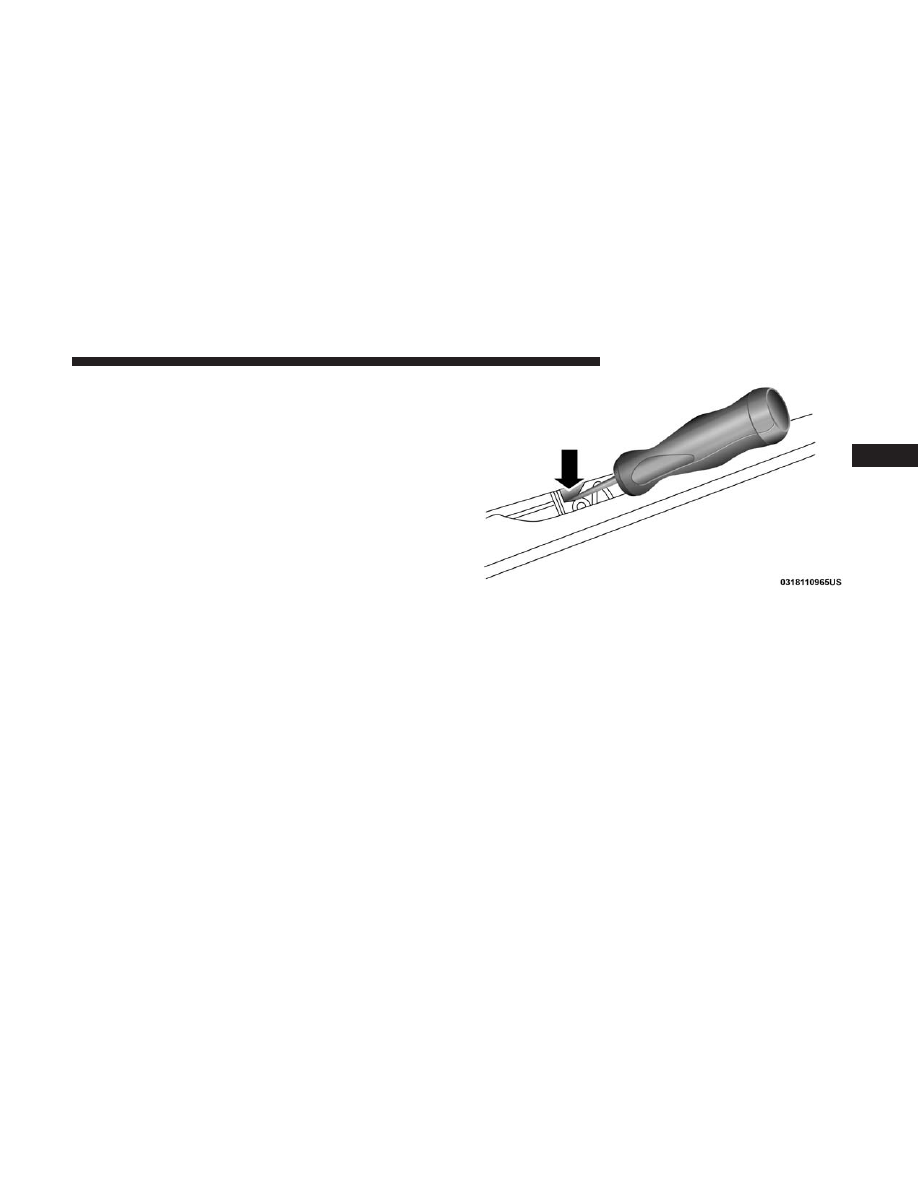

Liftgate Emergency Release Yellow Tab Location

3

GETTING TO KNOW YOUR VEHICLE

69

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Press the screwdriver into the seat in order to trigger the

release trunk tab (follow the direction arrow to open).

Cargo Area Features

Rear Cargo Storage Features

This vehicle features a load platform which can be adjusted
to three different heights, permitting modular luggage
compartment volume:
• Position 1 (platform completely lowered) permits maxi-

mum luggage compartment capacity.

• Position 2 (platform at threshold level) permits a level

load threshold to facilitate loading/unloading of objects
in the luggage compartment. It also allows the space
underneath to be used as a additional compartment for
stowing objects which are more fragile or small.

• Position 3 (platform completely raised) in conjunction

with the lowering of the rear seat and front passenger
side seat backrests, permits long objects to be loaded. It
is advisable to use this position only for the actual
period in which the objects are transported, then return
the platform to position 1 or 2.

Tilt Of Cargo Floor

The cargo floor can also be arranged at an angle (tilted
toward the rear seat backs), in order to facilitate access to
the area below the luggage compartment. In this position
also the plan guarantees the correct locking of any objects
present inside the cargo area, avoiding that they move in
the event of sudden braking.

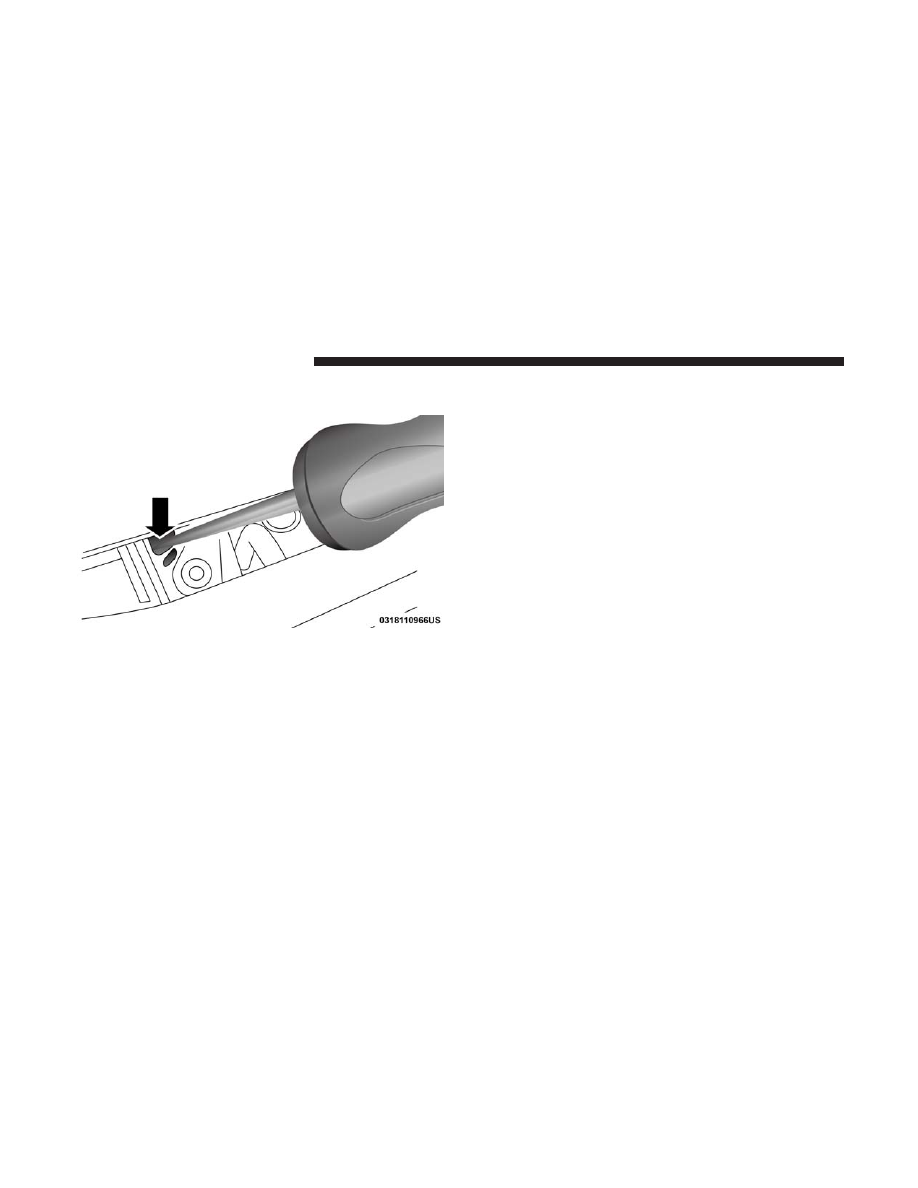

Liftgate Emergency Release Tab

70

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

The dimension of the cargo floor permit a maximum
capacity of a distributed weight of 154 lbs (70kg) (if
positioned at threshold level) or 88 lbs (40 kg) (if
positioned at raised level) do not add objects with a
higher weight.

Access To Double Load Compartment

To access the double load compartment, proceed as fol-
lows:

1. Grip handle and raise platform, holding it with one

hand.

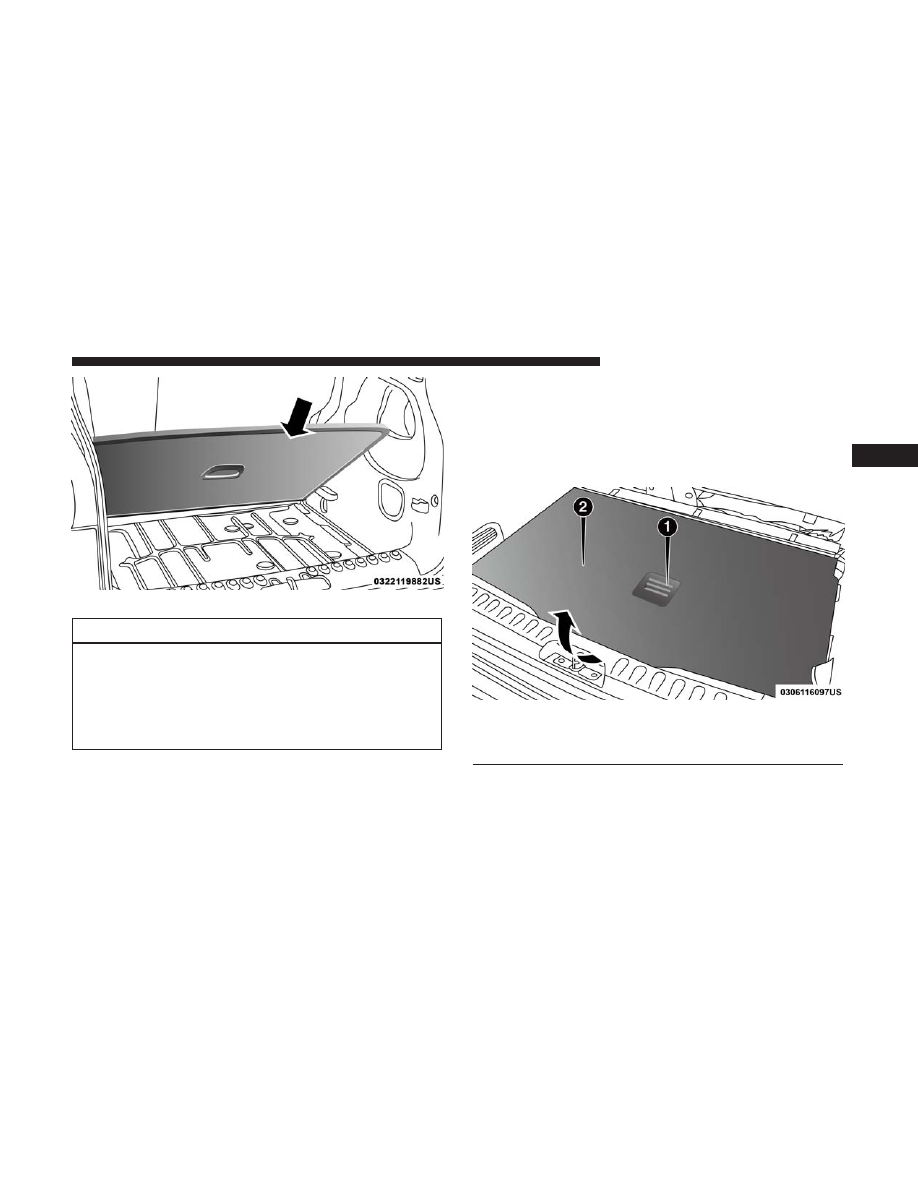

Tilt Floor Feature

Load Platform

1 — Handle
2 — Platform

3

GETTING TO KNOW YOUR VEHICLE

71

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. Place the desired objects in compartment.

3. Then reposition the platform correctly in the housings

on the side panels and rear crossmember.

NOTE:

Movements of the load platform must take place in

a central position relative to the luggage compartment.

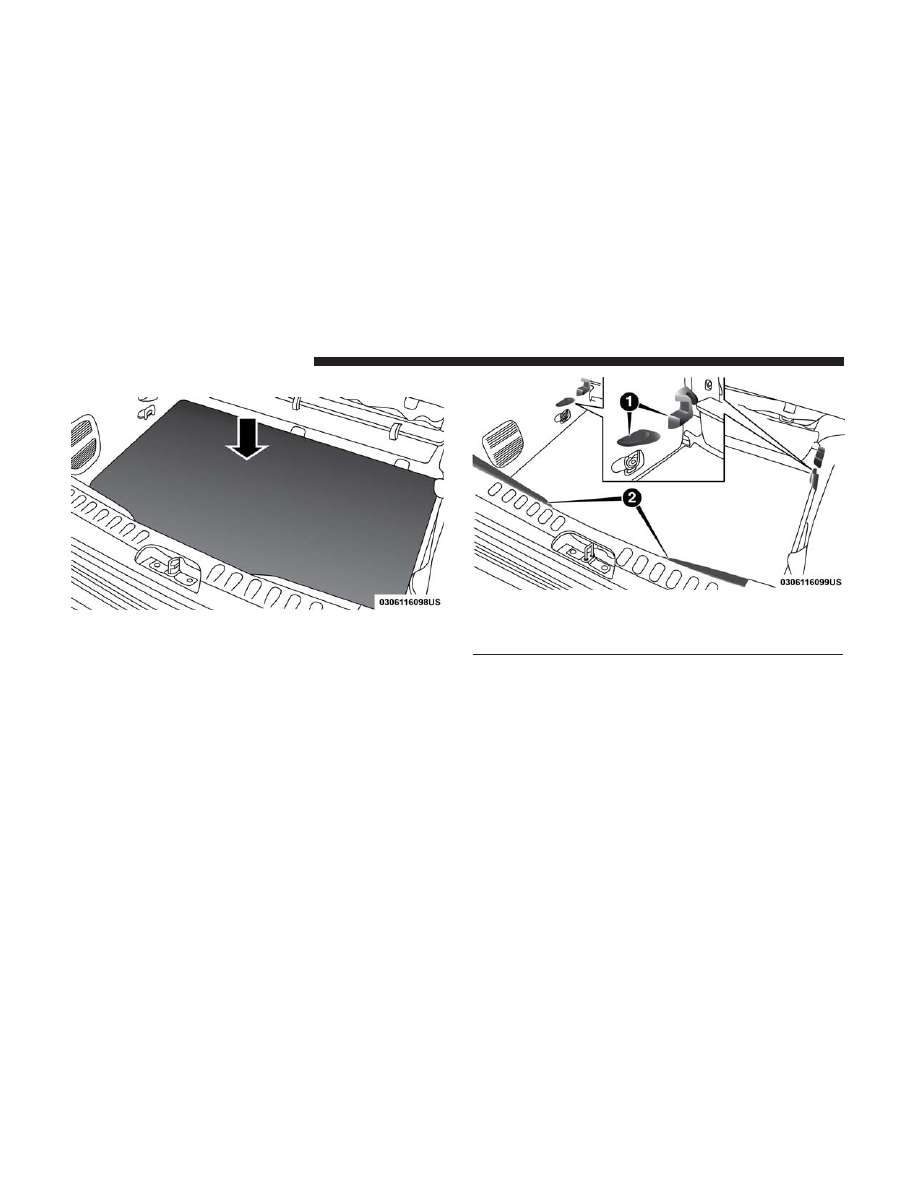

Load Compartment

Platform Housings

1 — Front Locations
2 — Rear Locations

72

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     2      3      4      5     ..
