Fiat 500L Living (2019 year). Instruction - part 3





CONTROL PANEL AND ON-BOARD INSTRUMENTS

The instrument background colour and type may vary according to the versions.

.

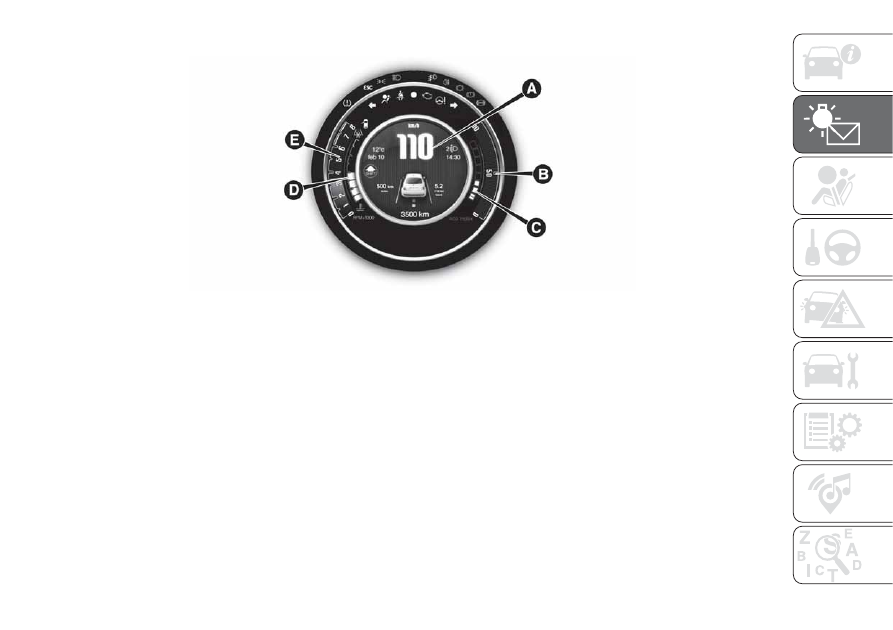

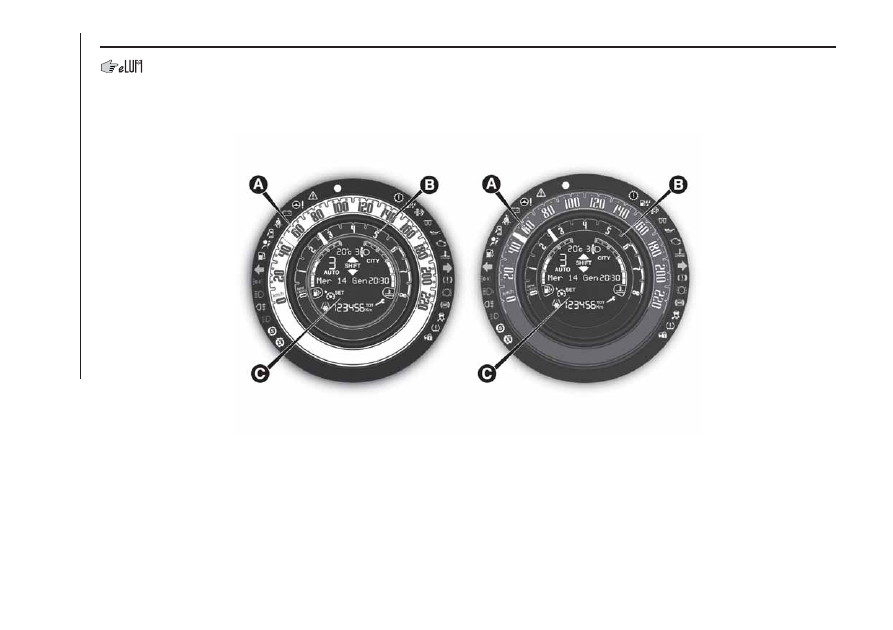

VERSIONS WITH MULTIFUNCTION DISPLAY

A. Speedometer – B. Rev counter – C. Multifunction display with digital fuel level gauge and digital engine coolant temperature gauge

45

F0S0511

40

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

LOUNGE VERSIONS WITH COLOUR DISPLAY

A. Colour display – B. "Eco Index" digital gauge – C. Digital fuel level gauge – D. Digital engine coolant temperature gauge – E. Rev counter

46

F0S0559

41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DISPLAY

MULTIFUNCTION
DISPLAY “STANDARD”
SCREEN

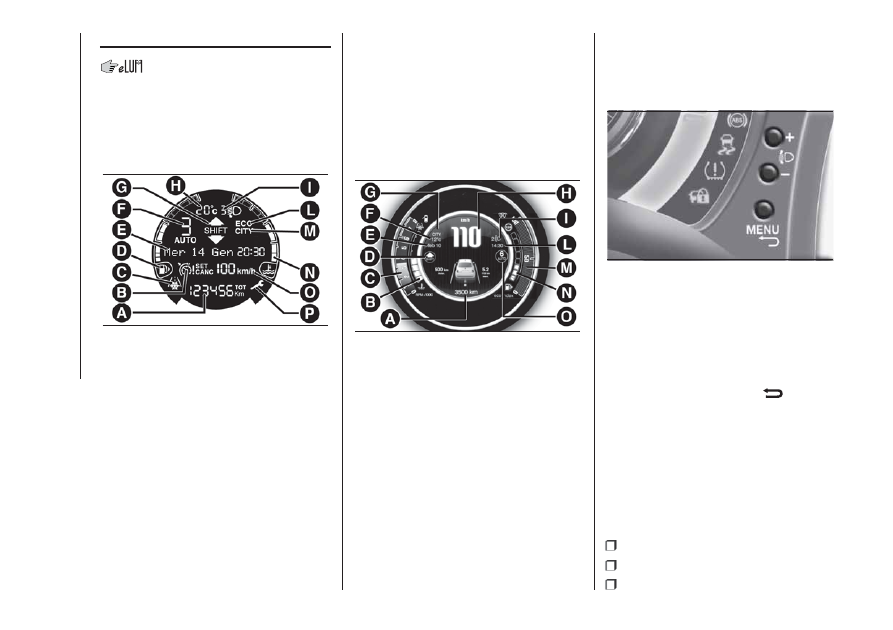

The standard screen fig. 47 shows the
following information:

A - Odometer (display of distance
travelled in kilometres/miles)
B - Cruise Control/Speed Limiter
C - Warning of possible ice on the road
D - Digital fuel level gauge
E - Date and time
F - Indication of engaged gear
(Dualogic gearbox versions only)
G - Gear Shift Indicator
H - Outside temperature gauge
I - Headlight alignment position (with
dipped beam headlights on only)
L - ECO driving mode indication
M - Dualdrive electric steering on

N - Digital engine coolant temperature
gauge
O - Speed Limiter set speed
P - Car service indicator

COLOUR DISPLAY
“STANDARD” SCREEN

The standard screen fig. 48 shows the
following information:

A - Odometer (display of distance
travelled in kilometres/miles)
B - Digital engine coolant temperature
indicator
C - Digital rev counter (tachometer)
D - Gear Shift Indicator
E - Date
F - Outside temperature gauge
G - Dualdrive electric steering on
H - Car speed indication
I - Headlight alignment position (with
dipped beam headlights on only)
L - Time
M - Eco Index

N - Digital fuel level gauge
O - Indication of engaged gear
(Dualogic gearbox versions only)

SETUP MENU

The menu comprises a series of
options which can be selected using
buttons and – fig. 49 to access
the different selection and setting
operations (Setup) indicated below.
The menu can be activated by briefly
pressing the MENU button

. Single

presses on buttons or – will scroll
through the setup menu options.
Operating modes are different
according to the characteristics of the
option selected.
Some options have a submenu.
The menu comprises the following
functions:

MENU

LIGHTING

SPEED BUZZER

47

F0S0655

48

F0S0551

49

F0S0383

42

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRIP B ACTIVATION / DATA

SET TIME

SET DATE

AUTOCLOSE

UNITS OF MEASUREMENT

LANGUAGE

WARNING VOLUME

BUTTON VOLUME

SEAT BELT BEEP

SERVICE

AIRBAG / PASSENGER AIRBAG

DAYTIME RUNNING LIGHTS

TYRE RESET

RADIO REPETITION (for markets/

versions, where provided)

SEE PHONE (for markets/versions,

where provided)

SEE NAVIGATION (for markets/

versions, where provided)

EXIT MENU

Set Time (Setting the clock)

Using this function, it is possible to set
the clock through two submenus:
“Time” and “Format”.
To adjust, proceed as follows:

briefly press the MENU button

,

the display will show the two submenus
“Time” and “Mode”;

press the or – button to move

between the two submenus;

once you have selected a submenu,

briefly press the MENU button

;

if you select the “Time” submenu,

briefly press the MENU button

to

display the "hours";

press the or – button to adjust;

briefly press the MENU button

to display the "minutes";

press the or – button to adjust.

NOTE Each press of the or – buttons
will increase or decrease by one unit.
Hold down the button to increase/
decrease the setting rapidly and
automatically. Complete the adjustment
with single presses of the button when
you approach the desired value.

If you select the "Format" submenu,

briefly press the MENU button

to

show the display mode;

press or – to select “24h” or

“12h”. When you have made the
required settings, briefly press the
MENU button

to go back to the

submenu screen or hold the button
down to go back to the main menu
screen without saving.

hold the MENU button

or SAVE

for colour displays down again to
return to the standard screen or to the
main menu according to where you
are in the menu.

Set date (Setting the date)

This function may be used to update
the date (year/month/day).
To adjust, proceed as follows:

briefly press the MENU button

to display the "year";

press the or – button to adjust;

briefly press the MENU button

to display the "month";

press the or – button to adjust;

briefly press the MENU button

to display the "day";

press the or – button to adjust;

NOTE Each press of the or – buttons
will increase or decrease by one unit.
Hold down the button to increase/
decrease the setting rapidly and
automatically. Complete the adjustment
with single presses of the button when
you approach the desired value.
press the MENU button

, or SAVE

for colour displays, briefly to return to
the menu screen or hold the button
down to return to the standard screen
without storing.

Service (scheduled servicing)

This function allows you to display the
information about km/mileage intervals
or, for versions/markets, where
provided, time intervals for car
maintenance.

43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

To consult the information, proceed as
follows:

press the MENU button

: the

display shows when servicing is due in
km/mi or days (where provided)
according to the previous setting (see
paragraph "Units of measurement");

press the MENU button

to

return to the menu screen; press the
button again to return to the standard
screen.

IMPORTANT The "Scheduled Servicing
Plan" includes car maintenance at
fixed intervals (refer to the "Maintenance
and care" chapter).
This is displayed automatically, with
ignition key at MAR-ON, 2000 km (or
equivalent value in miles) before
servicing or, where provided, 30 days
before servicing. It is also displayed
each time the key is turned to MAR-ON
or, for versions/markets, where
provided, every 200 km (or equivalent
value in miles). Below this threshold
servicing indications are more frequent.

The display will be in km or miles
according to the unit of measurement
set. When the next scheduled servicing
is approaching, the word “Service”
will appear on the display, followed by
the number of kilometres/miles or
days (where provided) left, when the
key is turned to MAR. Go to a Fiat
Dealership, where the "Service
Schedule" operations will be performed
and the message will be reset.

Airbag/Passenger airbag
(Activation/deactivation of
passenger side front airbag and
side bag for pelvis, chest and
shoulder protection) - for versions/
markets, where provided

This function is used to activate/
deactivate the front passenger airbag.
Proceed as follows:

press the MENU

button and,

after the displaying of the message
“Bag pass: Off) (to deactivate) or the
message (Passenger Bag: On” (to
activate) through the pressing of the +
and – buttons, press the MENU

button again;

a confirmation request message will

appear on the display;

press the or – buttons to select

“Yes” (to confirm enable/disable) or
“No” (to abort);

briefly press the MENU button

,

a message confirming the selection
will be displayed and you will return to
the menu screen or, pressing the button
for longer, you will return to the
standard screen without saving.

Tyre reset (iTPMS reset)
(For versions/markets, where provided)

With this function it is possible to reset
the iTPMS (see paragraph “iTPMS”).
To carry out the Reset procedure
proceed as follows:

briefly press the MENU button

,

the display will show “Reset”;

press the or – button to select

(“Yes” or “No”);

briefly press the MENU button

,

the display will show “Confirm”;

press button or – to select ("Yes"

to reset or "No" to exit the video page).
A message confirming the successful
Reset will be displayed;

press the MENU button

again

to return to the standard screen or
to the main menu according to where
you are in the menu.

44

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HEADLIGHT ALIGNMENT

With the ignition key at MAR and
dipped beam headlights on, press the –
button to adjust the headlights
upwards and the button to adjust the
headlights downwards.

TRIP COMPUTER

GENERAL INFORMATION

The Trip computer is used to display
information on car operation when the
ignition key is turned to MAR.
This function allows you to define two
separate trips, called “Trip A” and
“Trip B”, for monitoring the car's
"complete mission" (journey) in a
reciprocally independent manner and,
for versions/markets where provided,
"Instant info" and "Best average
consumption".
Both Trip A and Trip B can be zeroed
(reset - start of a new journey).
“Trip A” can be used to display the
values relating to:

Range (for versions/markets, where

provided)

Distance travelled A

Average consumption A

Instant consumption (for versions/

markets, where provided)

Average speed A

Travel time A (driving time)

“Trip B” may be used to display the
figures relating to:

Distance travelled B

Average consumption B

Average speed B

Travel time B (driving time)

NOTE The “Trip B” function may be
excluded. "Range" and "Instant
consumption" values cannot be reset.
“Best average consumption": in ECO
mode, displays a screen summarising
the best average consumption (where
provided).
The

icon indicates the best

performance. This information can be
reset by resetting Trip A.

45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING LIGHTS AND MESSAGES

IMPORTANT NOTES

IMPORTANT Warning lights are accompanied by a specific message and/or sound when applicable. These indications are
indicative and precautionary and as such must not be considered as exhaustive and/or alternative to the information contained
in the Owner Handbook, which you are advised to read carefully in all cases. In the event of a failure indication, always refer
to the contents of this chapter.
IMPORTANT Failure indications displayed are divided into two categories: very serious and less serious failures. Serious faults
are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning "cycle" with a shorter
duration. The display cycle of both categories can be interrupted by pressing the MENU button

. The instrument panel

warning light will stay on until the cause of the malfunction is eliminated.

WARNING LIGHTS ON INSTRUMENT PANEL

Red warning lights

Warning light

What it means

red

SEAT BELTS REMINDER

The warning light switches on constantly with the vehicle stationary and the driver's side or passenger side

seat belt (when the passenger is present) not fastened.

The warning light will flash and a buzzer will sound if the car is in motion and the front seat belts are not

correctly fastened.

For permanent deactivation of the acoustic signal (buzzer) of the S.B.R. (Seat Belt Reminder) system

contact a Fiat Dealership. The system can be reactivated at any time using the Setup Menu.

46

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning light

What it means

red

amber

amber (versions with

multifunctional display)

amber (versions with colour

display)

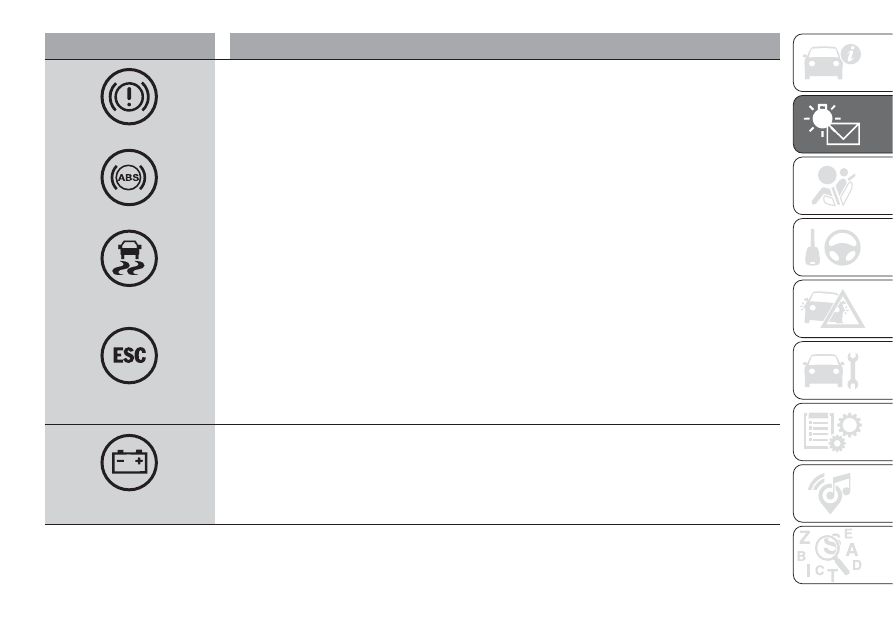

EBD FAILURE

The simultaneous switching on of the warning lights with the engine on indicates either a failure of the EBD

system or that the system is not available. In this case, the rear wheels may suddenly lock and the car may

swerve when braking sharply. On some versions the display shows the dedicated message.

Drive very carefully to a Fiat Dealership to have the system inspected.

red

LOW BATTERY CHARGE

The warning light switches on when the ignition key is turned to MAR, but it should switch off as soon as

the engine has started (with the engine idling a brief delay before switching off is acceptable).

If the warning light or the symbol on the display (together with a dedicated message on the display on

some versions) remains on, contact a Fiat Dealership immediately.

47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning light

What it means

red

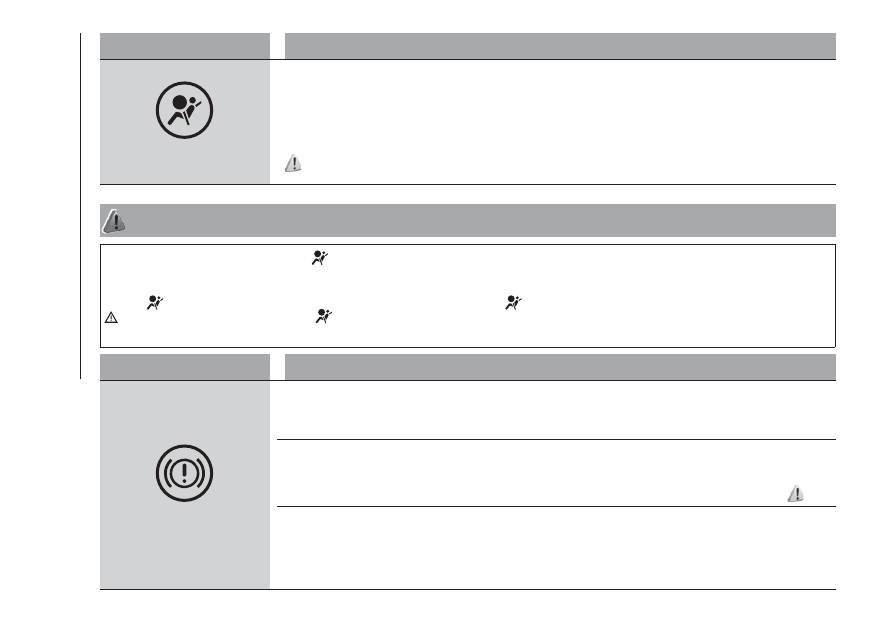

AIR BAG FAILURE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

The warning light stays on constantly if there is a fault in the airbag system. On some versions the display

shows the dedicated message.

39) 40)

WARNING

39) If, when turning the key to MAR, the

warning light does not switch on or if it stays on when travelling, there could be a fault in the

restraint systems; in this event airbags or pretensioners may not be deployed in the event of impact or, in a lower number of cases, they may
deploy accidentally. Contact a Fiat Dealership immediately to have the system checked.
40) The

warning light failure is indicated, depending on the version, by the

symbol on the display which switches on or by the

warning light flashing. In this case the

warning light may not indicate possible failures to the restraint systems. Before continuing,

contact a Fiat Dealership immediately to have the system checked.

Warning light

What it means

red

LOW BRAKE FLUID/HANDBRAKE ENGAGED

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

Low brake fluid level

The warning light turns on when the level of the brake fluid in the reservoir falls below the minimum level,

possibly due to a leak in the circuit. On some versions the display shows the dedicated message.

41)

Handbrake engaged

The warning light switches on when the handbrake is engaged.

On certain versions, if the car is moving the acoustic warning will also sound.

IMPORTANT If the warning light turns on when travelling, check that the handbrake is not engaged.

48

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

41) If the

warning light turns on while driving (on certain versions together with the message on the display) stop the car immediately and

contact a Fiat Dealership.

Warning light

What it means

red

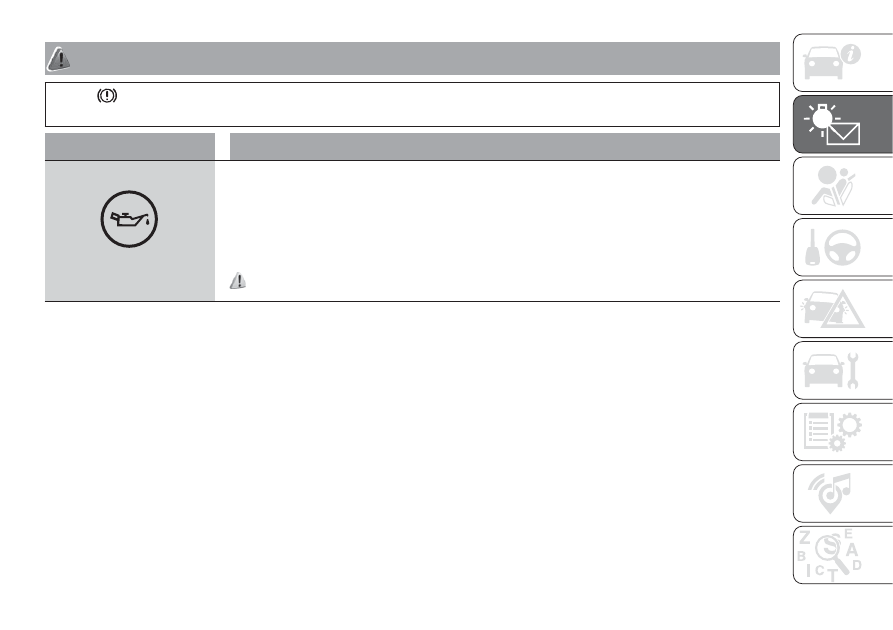

LOW ENGINE OIL PRESSURE

When the ignition key is turned to MAR, the warning light (for versions/markets, where provided) switches

on, but it should switch off as soon as the engine is started.

NOTE For versions/markets, where provided, the indicator may be amber

The warning light or the symbol switches on constantly along with a message on the display (for versions/

markets, where provided) when the system detects that engine oil pressure is low.

42)

49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

42) If the

warning light switches on when driving (on certain versions together with a dedicated message on the display) stop the engine

immediately and contact a Fiat Dealership.

Warning light

What it means

red

ENGINE COOLANT TEMPERATURE TOO HIGH

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

The warning light or symbol on the display lights up when the engine is overheated, on some versions,

together with a dedicated message on the display.

In normal driving conditions: stop the car, switch off the engine and check that the fluid level in the

reservoir is not below the MIN mark. In this case, wait for the engine to cool down, then slowly and
carefully open the cap, top up with coolant and check that the level is between the MIN and MAX marks on
the reservoir itself. Also check visually for any fluid leaks. If, when restarting, the warning light switches on
again, contact a Fiat Dealership;

If the car is used under demanding conditions (e.g. towing trailers uphill or fully loaded): slow

down and, if the warning light stays on, stop the car. Stop for two or three minutes with the engine running
and slightly accelerated to facilitate better coolant circulation, then turn the engine off. Check that the
coolant level is correct as described above.

IMPORTANT Over demanding routes, it is advisable to keep the engine running and slightly accelerated for
a few minutes before turning it off.

On certain versions a dedicated message is displayed.

red

"DUALOGIC" GEARBOX FAILURE

When the ignition key is turned to MAR, the warning light switches on but should switch off after a few

seconds.

The warning light comes on flashing, along with a dedicated message on the display and an acoustic

warning, to indicate transmission failure.

31)

50

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

31) If the gearbox is faulty, contact a Fiat Dealership as soon as possible to have the system checked.

Warning light

What it means

red

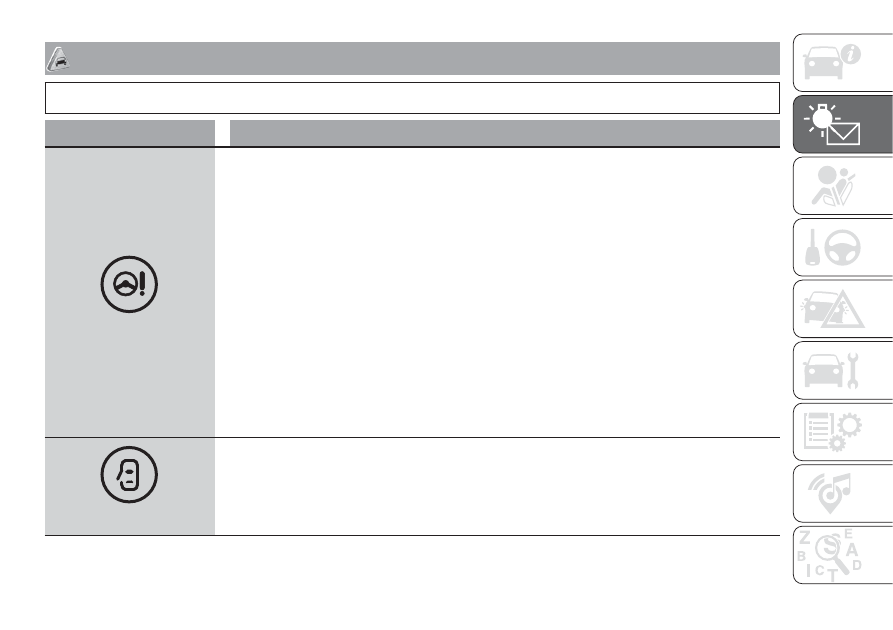

“DUALDRIVE” ELECTRIC POWER STEERING FAILURE

When the key is turned to MAR, the warning light switches on but it should switch off after a few seconds.

If the warning light stays on, on some versions along with a dedicated message on the display, you may

not have steering assistance and the effort required to operate the steering wheel could be notably

increased; steering is, however, possible.

In this case, contact a Fiat Dealership.

If the warning light switches on while driving (on some versions, together with a dedicated message on the

display) you may not have steering assistance. Although it will still be possible to steer the vehicle, the effort

needed to operate the steering wheel could be increased: contact a Fiat Dealership as soon as possible.

IMPORTANT In some circumstances, factors independent of the electric power steering could cause the
warning light on the instrument panel to switch on. In this case, stop the car immediately (should it be in
motion), stop the engine for about 20 seconds and then restart the engine. If the warning light stays on,
contact a Fiat Dealership.

IMPORTANT After the battery is disconnected, the steering must be initialised. The warning light switches
on to indicate this. To carry out this procedure, simply turn the steering wheel all the way from one end to
the other or drive in a straight line for about a hundred metres.

red

OPEN DOORS / BONNET / BOOT (versions with multifunctional display)

The warning light appears on the display, together with a dedicated message, on some versions, when one

or more doors, the tailgate or the bonnet (for versions/markets, where provided) are not properly closed.

An acoustic warning is also emitted with the doors open and the car in motion.

51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Amber warning lights

Warning light

What it means

yellow

BRAKE PAD WEAR

The warning light switches on, together with a dedicated message on the display, if the front or rear brake

pads (on version/markets, where provided) are worn. In this case have them replaced as soon as possible.

amber (versions with

multifunctional display)

amber (versions with colour

display)

ESC SYSTEMThe warning light switches on when the ignition key is turned to MAR, but it should switch off

after a few seconds.

ESC system activation

Flashing of the warning light while driving indicates the intervention of the ESC system.

ESC system failure

If the warning light does not go off or stays on together with the LED on the ASR OFF button while driving.

The display will show a dedicated message.

Contact a Fiat Dealership.

Hill Holder failure

This warning light switches on, on some versions together with a dedicated message on the display, in the

event of a Hill Holder system fault.

In this case, contact a Fiat Dealership as soon as possible.

52

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning light

What it means

yellow

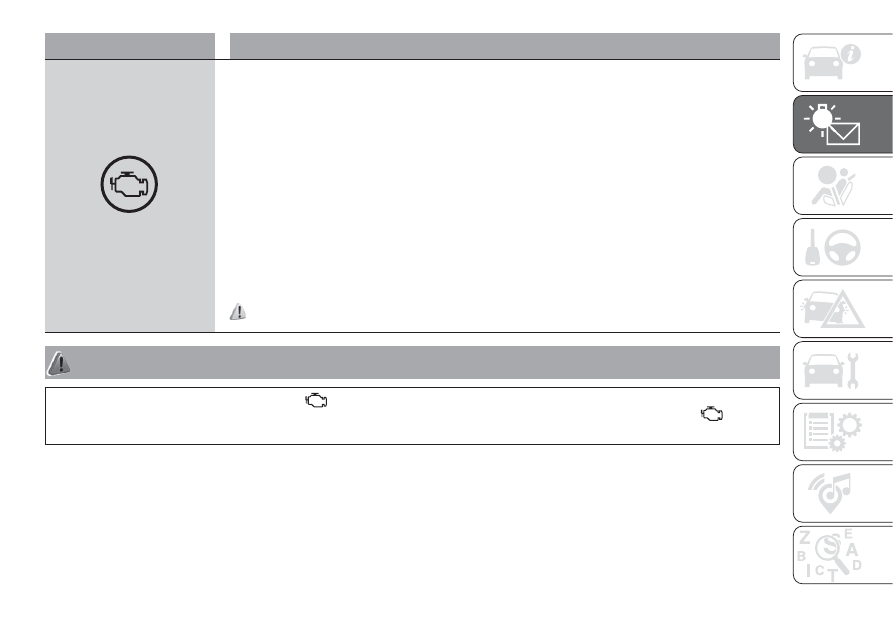

INJECTION / EOBD SYSTEM FAILURE

Under normal conditions, the warning light comes on when the ignition key is turned to MAR, but should

go off as soon as the engine is started.

The warning light remains on or switches on while driving, on some versions together with a dedicated

message on the display, if the injection system is not working properly. In particular, if the warning light

switches on continuously, it indicates a malfunction in the supply/ignition system that could cause

excessive exhaust emissions, a possible loss of performance, poor driveability and high fuel consumption.

Under these conditions, the vehicle can continue travelling at moderate speed without demanding

excessive effort from the engine. Prolonged use of the car with the warning light on may cause damage.

Contact a Fiat Dealership as soon as possible.

If the warning light is flashing, this indicates that the catalytic converter may be damaged.

If the light flashes, come off the accelerator pedal to reduce engine revs until the warning light stops

flashing; continue the journey at moderate speed, trying to avoid driving conditions that may cause further

flashing, and get to a Fiat Dealership as soon as possible.

43)

WARNING

43) If, when the ignition key is turned to MAR, the

warning light does not switch on, switches on constantly or flashes when driving (on

certain versions together with the message on the display), contact a Fiat Dealership as soon as possible. The operation of the

warning

light may be checked by the traffic police using specific devices. Comply with the laws and regulations of the country where you are driving.

53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning light

What it means

yellow

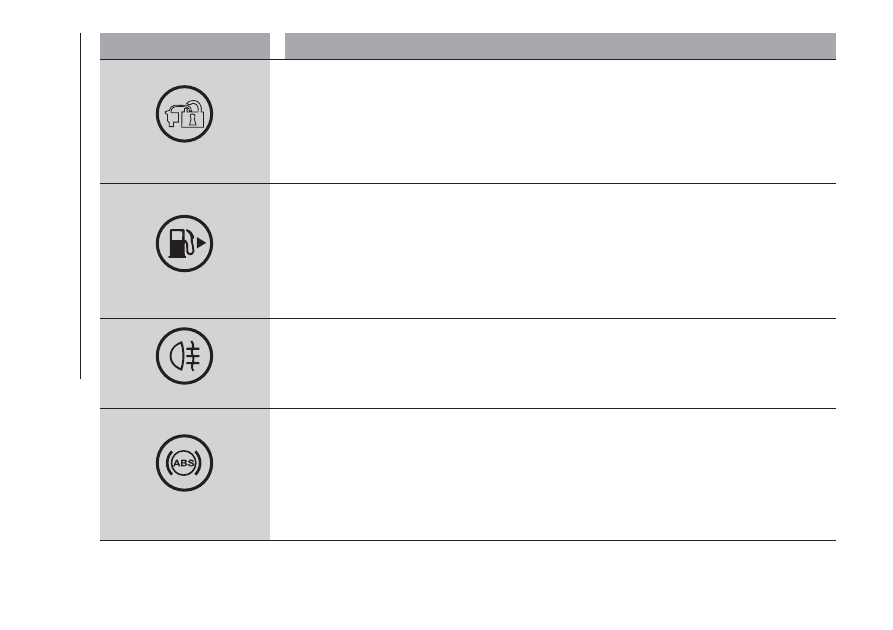

FIAT CODE SYSTEM FAILURE

With the key in the MAR position, on some versions the warning light, or the symbol on the display, turns

on continuously, along with a dedicated message on the display, to signal a possible Fiat CODE system

failure.

If the warning light or symbol blinks on the display with engine running, it means that the vehicle is not

protected by the engine immobiliser device.

In this case, contact a Fiat Dealership as soon as possible.

yellow

FUEL RESERVE - LIMITED RANGE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

The warning light or the symbol switches on in the display when about 5 litres of fuel are left in the tank.

The triangle on the right side of the symbol indicates the side of the car with the fuel filler.

IMPORTANT If the warning light flashes or the symbol is constantly on, depending on the versions, there is
a fault in the system. If this is the case, go to a Fiat Dealership to have the system checked.

yellow

REAR FOG LIGHT

The warning light switches on when the rear fog light is activated.

yellow

ABS FAILURE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

The warning light comes on, on some versions along with a message on the display, when the system is

inefficient or not available. In this case the braking system maintains its efficiency unaltered but without the

advantage of the ABS system.

Drive carefully and contact a Fiat Dealership as soon as possible.

54

KNOWING

THE

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning light

What it means

yellow

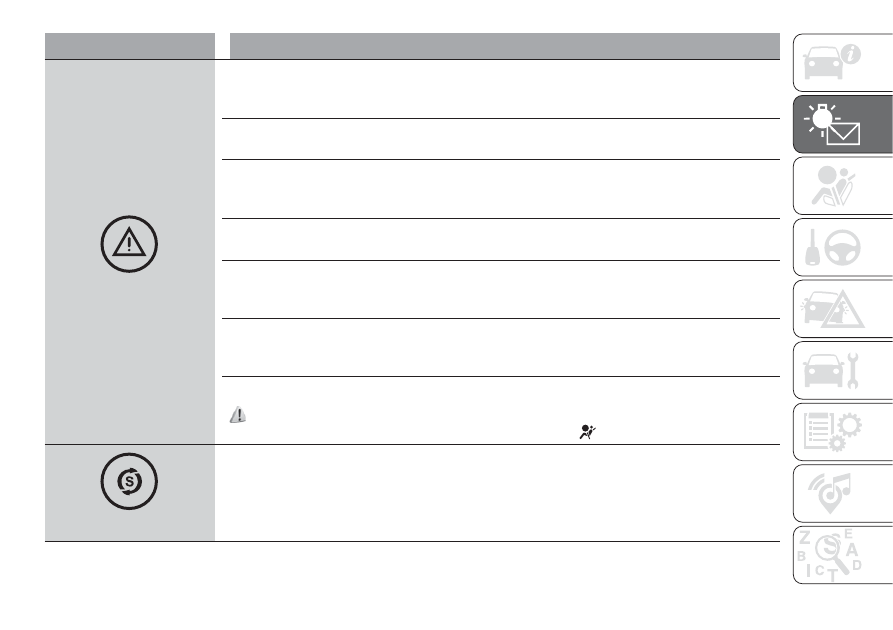

GENERAL FAILURE INDICATION

The warning light switches on in the following circumstances. In these cases contact a Fiat Dealership to

have the problem fixed as soon as possible.

Engine oil pressure sensor failure

The warning light switches on when an engine oil pressure sensor anomaly is detected.

Fuel cut-off system intervention/failure

This warning light switches on, on some versions along with a dedicated message on the display, in the

case of fuel cut-off system activation/failure.

Exterior lights failure

The warning light switches on when an external light failure is detected.

Parking sensor failure

The warning light turns on and the dedicated message is shown on the display when a parking sensor fault

is detected.

Start&Stop system failure (versions with multifunction display)

A failure of the system is indicated by the warning light switching on. A dedicated message will appears on

the instrument panel.

Airbag warning light fault (for versions/markets where provided)

44)

The warning light blinks when a fault is detected in the warning light

.

yellow

START&STOP SYSTEM ON

(for versions/markets, where provided)

This warning light switches on with fixed light, along with a dedicated message on the display on some

versions, in the case of Start&Stop system failure.

55

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     1      2      3      4      ..
