Fiat 500L Living (2019 year). Instruction - part 1

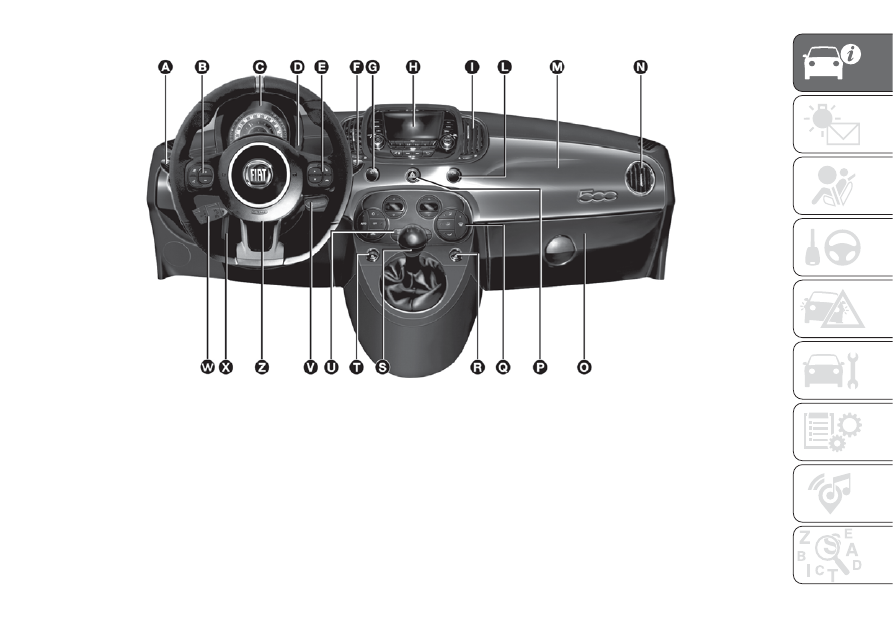

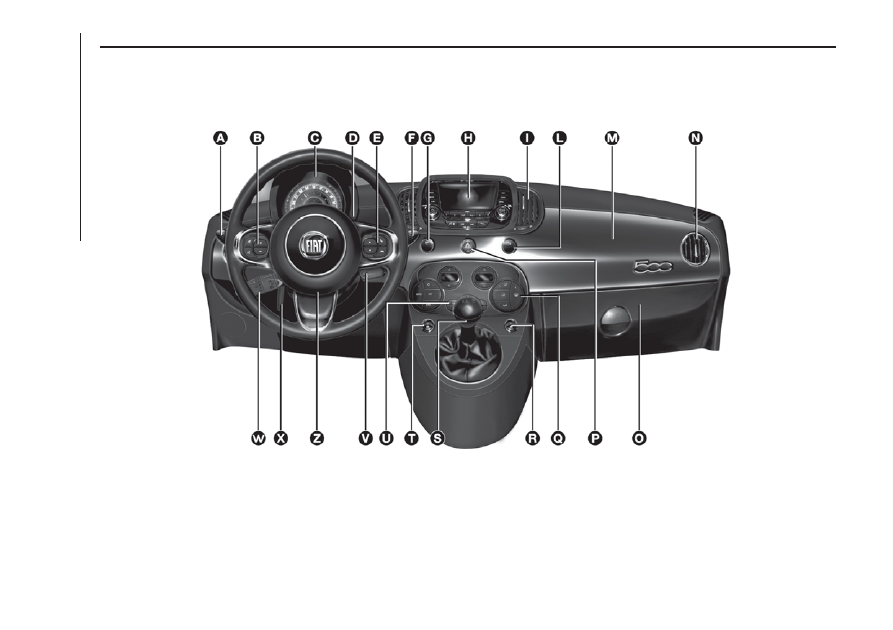

DASHBOARD

The presence, graphics and position of panels, controls, instruments and indicators may vary according to the different
versions.

A: light/direction indicator stalk – B: audio controls on steering wheel – C: instrument panel – D: headlight alignment corrector –

E: audio controls on steering wheel – F: windscreen wiper/washer and rear window wiper/washer stalk – G: Dualdrive electric
power steering (CITY function) / ECO function – H: Uconnect™ – I: central air vents – L: fog lights/rear fog lights – M:
passenger airbag – N: side air diffusers – O: glove box – P: hazard lights and switch – Q: climate control system controls – R:
right electric window – S: gear lever – T: left electric window U: ASR-OFF button – V: ignition device – W: Cruise Control/Speed
Limiter stalk – X: steering wheel adjustment lever – Z: driver airbag

1

F0S0641

8

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Dashboard with Sport steering wheel

A: light/direction indicator stalk – B: audio controls on steering wheel – C: instrument panel – D: headlight alignment corrector –
E: audio controls on steering wheel – F: windscreen wiper/washer and rear window wiper/washer stalk – G: Dualdrive electric
power steering (CITY function) / ECO function – H: Uconnect™ – I: central air vents – L: fog lights/rear fog lights – M:
passenger airbag – N: side air diffusers – O: glove box – P: hazard lights and switch – Q: climate control system controls – R:
right electric window – S: gear lever – T: left electric window U: ASR-OFF button – V: ignition device – W: Cruise Control/Speed
Limiter stalk – X: steering wheel adjustment lever – Z: driver airbag

2

F0S0642

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

KEYS

1)

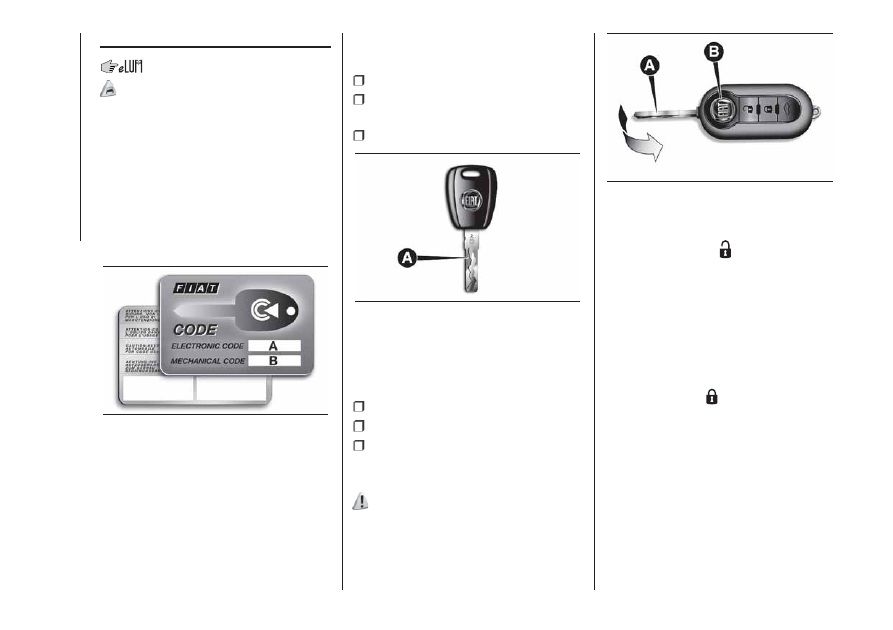

CODE CARD
(for versions/markets, where provided)

The car is delivered with two copies
of the ignition key and with the CODE
Card fig. 3 which bears the following:
A: the electronic code;
B: the mechanical key code to be given
to the Fiat Dealership when ordering
duplicate keys.

You should have the electronic code
with you at all times.

IMPORTANT All the keys and the
CODE card must be handed over to the
new owner when selling the car.

MECHANICAL KEY

The metal insert A fig. 4 operates:

the ignition device;

the doors and the tailgate locks (for

versions/markets where provided);

the locking/unlocking of the fuel cap.

KEY WITH REMOTE
CONTROL
(for versions/markets, where provided)

The metal insert A fig. 5 operates:

the ignition device;

the door lock;

the locking/unlocking of the fuel cap.

Pressing button B fig. 5 allows the
opening/closing of the metal insert.

1)

Unlocking the doors and the
tailgate

Briefly press button

: for unlocking of

doors and tailgate, timed switching-on
of internal lights and double flashing
of direction indicators (for versions/
markets where provided).
The doors are unlocked automatically if
the fuel cut-off system intervenes.

Locking the doors and the tailgate

Brief press of the

button: remote

locking of doors and tailgate,
switching-off of roof light and single
flashing of direction indicators (for
versions/markets, where provided).
If one or more door are open, the doors
will not be locked. This is indicated by
a rapid flashing of the direction
indicators (for versions/markets, where
provided).

3

F0S0002

4

F0S0003

5

F0S0004

10

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

If the luggage compartment is open,
the doors will, however, be locked.
When a speed of over 20 km/h is
reached, the doors will be automatically
locked if the specific function was set
(for versions/markets, where provided)
with the Setup menu.

Opening the tailgate by the remote
control

Press button

to release (open)

the tailgate remotely.
The tailgate opening is indicated by
double flashing of direction indicators.

1)

WARNING

1) The electronic components inside the
key may be damaged if the key is
subjected to strong shocks. In order to
ensure complete efficiency of the
electronic devices inside the keys, they
should never be exposed to direct sunlight.

WARNING

1) Press button B fig. 5 only with the key
away from your body, especially your eyes
and from objects which could get
damaged (e.g. your clothes). Do not leave
the key unattended to avoid the button
being accidentally pressed while it is being
handled, e.g. by a child.

WARNING

1) Used batteries should be disposed of,
as specified by law, in the special
containers, otherwise take them to a Fiat
Dealership, which will deal with their
disposal.

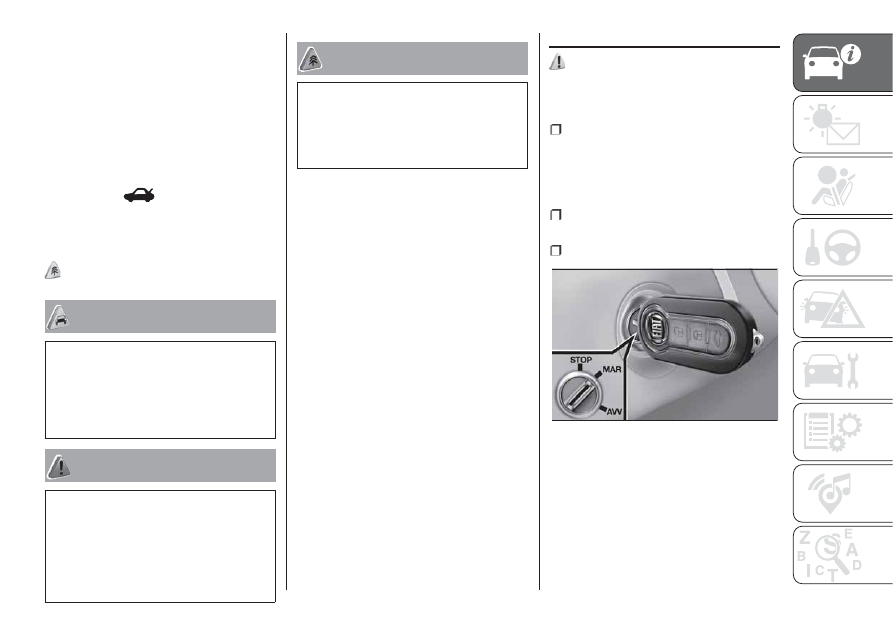

IGNITION SWITCH

2) 3) 4)

The key can be turned to 3 different
positions fig. 6:

STOP: engine off, key can be

removed, steering column locked.
Some electrical devices (e.g. sound
system, central door locking system,
etc.) can operate.

MAR: driving position. All electric

devices can operate.

AVV: engine starting.

The ignition device is fitted with a safety
system that requires the ignition key
to be turned back to STOP if the engine
does not start, before the starting
operation can be repeated.

6

F0S0006

11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STEERING LOCK

5)

Engagement: when the key is in
position STOP, remove the key and turn
the steering wheel until it is locked.
Disengagement: move the steering
wheel slightly as you turn the ignition
key to MAR.

WARNING

2) If the ignition device has been tampered
with (e.g. an attempted theft), have it
checked by a Fiat Dealership before driving
again.
3) Always remove the key when you leave
your car to prevent someone from
accidentally operating the controls.
Remember to engage the handbrake.
Engage first gear if the vehicle is parked
uphill or reverse if the vehicle is parked
downhill. Never leave children unattended
in the vehicle.
4) Never remove the key while the car is
moving. The steering wheel would
automatically lock as soon as you try to
turn it. This holds true for cars being towed
as well.
5) It is absolutely forbidden to carry out any
after-market operation involving steering
system or steering column modifications
(e.g. installation of anti-theft device) that
could adversely affect performance and
safety, invalidate the warranty and also
result in the car not meeting type-approval
requirements.

THE FIAT CODE
SYSTEM

This is an electronic engine locking
system which increases protection
against attempted thefts of the car. It is
automatically activated when the
ignition key is removed.
Each time the vehicle is started by
turning the ignition key to MAR, the Fiat
CODE system control unit sends a
recognition code to the Powertrain
Control Module to deactivate the
immobiliser.
If, during starting, the code has not
been correctly recognised, the

warning light switches on in the

instrument panel; on some versions a
symbol is shown on the display instead.
In this case, turn the key to STOP and
then to MAR; if it is still locked, try again
with the other keys that come with the
car. Contact a Fiat Dealership if you
still cannot start the engine.

IMPORTANT Each key has its own
code which must be stored by the
system's control unit. Contact a Fiat
Dealership to have new keys (up to 8)
stored with a code.

DOORS

6)

2)

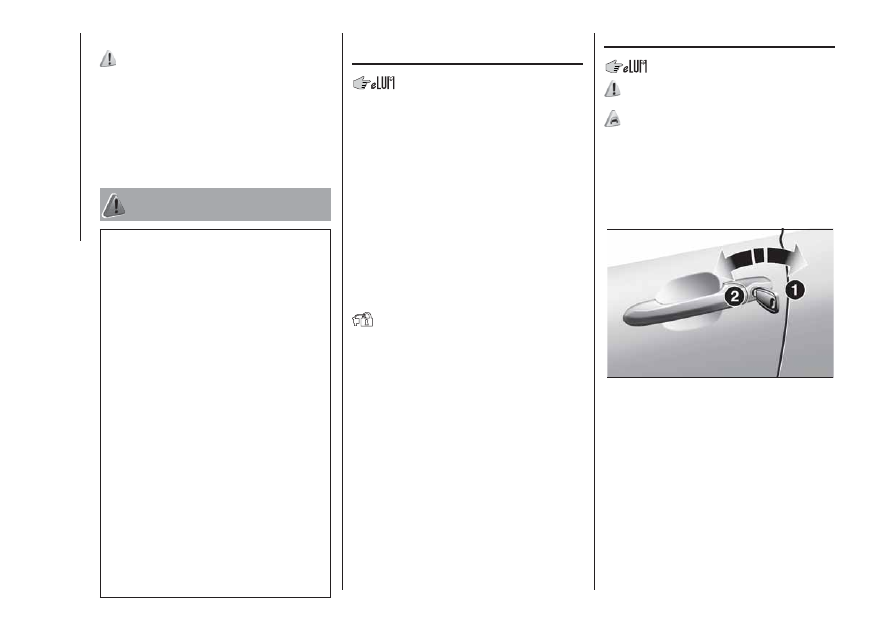

OPENING/CLOSING WITH
KEY

To open from outside (driver's side
door):
rotate the key to 1 fig. 7 and
pull the handle.

On versions with central locking, when
the key is turned, the doors and the
tailgate are simultaneously unlocked.
To lock from outside: with driver's
side door completely closed, turn
the key to position 2 fig. 7.
It is possible to lock the passenger side
door only from inside bringing the
handle to position 2 fig. 8.

7

F0S0099

12

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

On versions with central locking, when
the key is turned, the doors and the
tailgate are simultaneously locked.

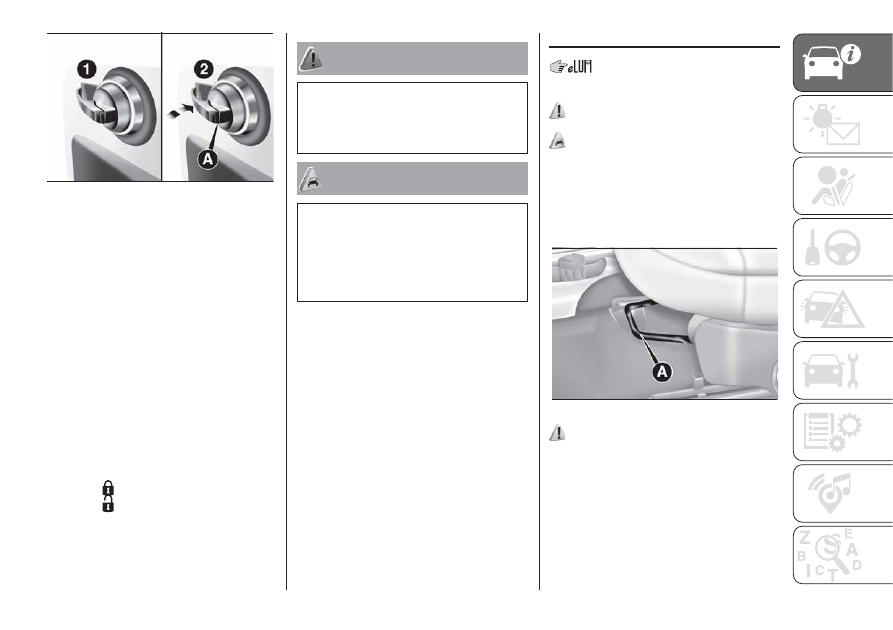

Lock / Unlock from inside: act on the
handles on the door panels fig. 8.
Position 1: the door is unlocked.
Position 2: the door is locked.
On versions with door central locking,
the driver's and passenger's side
handles lock/unlock both doors and
tailgate.

IMPORTANT The locked door condition
is indicated by the red symbol A fig. 8
on the interior door handle.

With remote control

Press the

button: door locking.

Press the

button: door unlocking.

WARNING

6) Before opening a door, ensure that you
can do it in conditions of safety. Open
the doors only when the vehicle is
stationary.

WARNING

2) Make sure to take the key with you once
a door or the tailgate is locked, to prevent
locking the same key inside the vehicle.
If the key is locked inside, it can only be
retrieved by using the second key
provided.

SEATS

FRONT SEATS

7) 8)

3)

Longitudinal adjustment
Lift lever A fig. 9 and push the seat
forwards or backwards: in the driving
position your arms should rest on
the steering wheel rim.

9)

8

F0S0357

9

F0S0013

13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

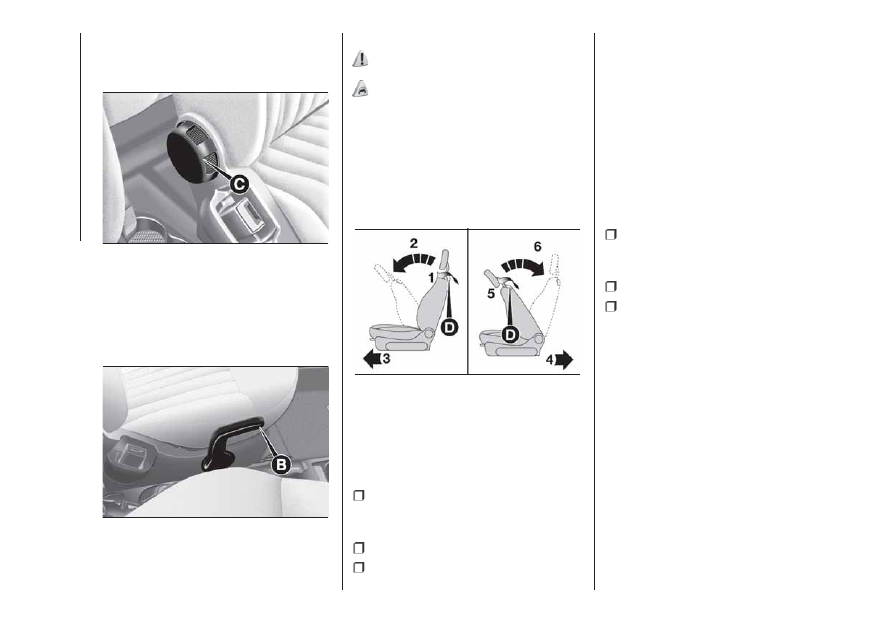

Backrest angle
adjustment

Turn knob C fig. 10.

Height adjustment
(for versions/markets, where provided)

Operate lever B fig. 11 to lift or lower
the rear part of the cushion to achieve
the most comfortable driving position.

Reclining the backrest

10)

4)

To fold the backrest over, adjust lever D
fig. 12 (movement 1) and push the
backrest forwards until it locks
(movement 2).
Then release lever D and, pushing on
the backrest, slide the seat forward
(movement 3).

Driver side and passenger side,
with position memory
(for versions/markets, where provided)

To bring back the seat in its initial
position proceed as follows:

slide the seat backwards pushing on

the backrest, until the seat is locked
(movement 4);

adjust lever D fig. 12 (movement 5);

raise the backrest (movement 6) until

you hear the lock click.

IMPORTANT Using lever D fig. 12
before locking the seat in its initial
position will cause the initial seat
position to be lost. In this case the
position of the seat must be restored
through lengthwise adjustment lever A
fig. 9.

Passenger side without position
memory

To bring back the seat in its initial
position proceed as follows:

slide the seat backwards pushing on

the backrest to the desired position
(movement 4);

adjust lever D fig. 12 (movement 5);

raise the backrest (movement 6) until

you hear the lock click.
The type of reattachment manoeuvre
has been chosen to guarantee the
safety of the occupant.
If an obstacle is present (e.g. a bag)
and the seat cannot be returned to its
original position, the mechanism
reattaches the seat only positioning the
backrest to ensure that the seat is
correctly attached to its guides.

10

F0S0014

11

F0S0015

12

F0S0154

14

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

7) All adjustments must be made with the
car stationary and engine stopped.
8) If a side bag is fitted, it is dangerous to
use seat covers not available from
Lineaccessori MOPAR

®

.

9) Once you have released the adjustment
lever, always check that the seat is locked
on the guides by trying to move it back and
forth. If the seat is not locked into place, it
may unexpectedly slide and cause the
driver to lose control of the car.
10) Make sure the backrests are properly
secured at both sides to prevent them from
moving forward, in the event of sharp
braking, with possible impact with of the
passengers.

WARNING

3) The fabric upholstery of the seats has
been designed to withstand long-term
wear deriving from normal use of the car.
Some precautions are however required.
Avoid prolonged and/or excessive rubbing
against clothing accessories such as
metal buckles and Velcro strips which, by
applying a high pressure on the fabric in
a small area, could cause it to break,
thereby damaging the upholstery.
4) Before tilting the backrest, remove any
objects on the seat cushion.

HEADRESTS

11)

FRONT

Adjustment

Headrests can be adjusted in height.
Upward adjustment: raise the head
restraint until it clicks into place.

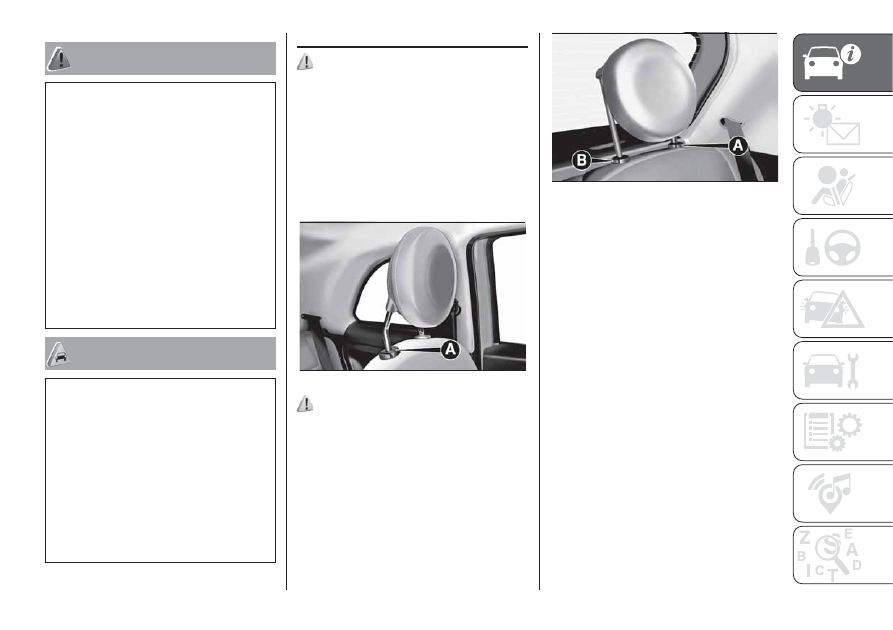

Downward adjustment: press button
A fig. 13 and lower the head restraint.

12)

REAR
(for versions/markets, where provided)

Adjustment

Upward adjustment (usage
condition):
raise the head restraint until
it clicks into place.
Downward adjustment:
simultaneously press the buttons A fig.
14 and B at the sides of the two
supports, and lower the head restraint.

The particular shape of the head
restraint deliberately interferes with the
correct support of the rear passenger’s
back on the backrest in order to force
them to lift the head restraint for correct
use.

IMPORTANT If the rear seats are used,
always set the head restraints in the
"completely raised" position.

Removal

To remove the rear head restraints,
simultaneously press buttons A fig. 14
and B at the sides of the two supports
and pull them upwards. The rear head
restraints must be lifted out with the
backrest released and tilted toward the
passenger compartment or with the
tailgate open.

13

F0S0033

14

F0S0034

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

11) All adjustments must be carried out
only with the car stationary and engine off.
Head restraints must be adjusted so that
the head, rather than the neck, rests on
them. Only in this case they can protect
your head correctly.
12) To make the best use of the head
restraint's protective action, adjust the
backrest so that you are sitting upright and
keep your head as close as possible to
the head restraint.

STEERING WHEEL

13) 14)

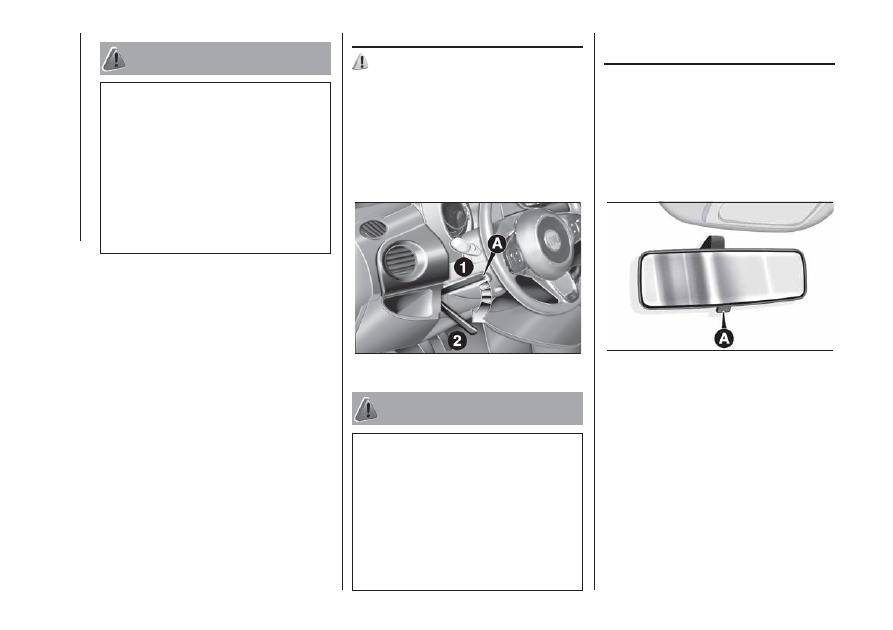

The steering wheel can be adjusted
vertically.
To adjust, move lever A fig. 15
downwards to position 2, then adjust
the steering wheel to the most suitable
position and lock it in position by
moving lever A to position 1.

WARNING

13) All adjustments must be carried out
only with the car stationary and engine off.
14) It is absolutely forbidden to carry out
any after-market operation involving
steering system or steering column
modifications (e.g. installation of anti-theft
device) that could adversely affect
performance and safety, invalidate the
warranty and also result in the car not
meeting type-approval requirements.

REAR VIEW
MIRRORS

INTERNAL MIRROR

The mirror is fitted with a safety device
that causes its release in the event of
a violent impact with the passenger.
Lever A fig. 16 can be used to move
the mirror to two different positions:
normal or antiglare.

ELECTROCHROMIC
INTERIOR MIRROR
(for versions/markets, where provided)

Some versions have an electrochromic
mirror with automatic antiglare function.
There is an ON/OFF button on the
lower part of the mirror for
activating/deactivating the
electrochromic function. When the
function is active, a LED on the mirror is
active. When reverse gear is engaged,
the mirror is automatically set for
daytime use

15

F0S0567

16

F0S0019

16

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DOOR MIRRORS

15)

Instruction adjustment

The door mirror can be adjusted from
outside by exerting a slight pressure on
the four sides of the glass.

Electric adjustment

Proceed as follows:

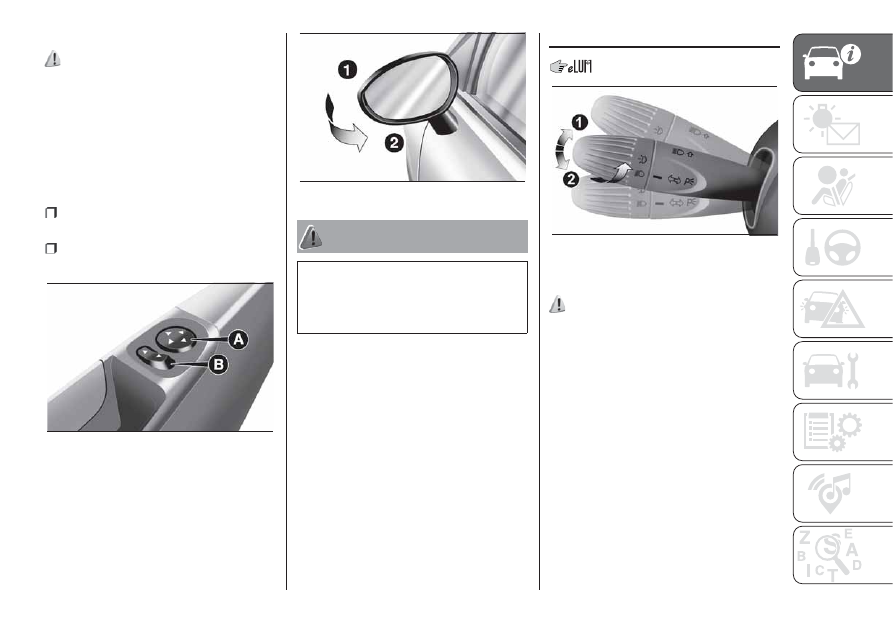

select the mirror using selector B fig.

17;

adjust the mirror using the joystick A

fig. 17 in the four directions.

Mirror folding
When required (for example when the
mirror causes difficulty in narrow
spaces) it is possible to fold the mirror
by moving it from position 1 (open),
to position 2 (closed) fig. 18.

WARNING

15) As door mirrors are curved, they may
slightly alter the perception of distance.
When driving the mirrors must always be in
position 1fig. 18
.

EXTERIOR LIGHTS

DAYTIME RUNNING
LIGHTS (DRL)

16) 17)

For cars not provided with AUTO
function: With the key in MAR position
and the ring nut turned to fig. 19
position, the daytime lights switch on
automatically; the other lights and
the internal lighting remain off.
For vehicles with the AUTO function:
the daytime running lights are turned on
automatically by the dusk sensor when
the ring is in the AUTO position.

17

F0S0020

18

F0S0035

19

F0S0210

17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DIPPED BEAM
HEADLIGHTS/SIDE
LIGHTS

With the ignition key turned to MAR,
turn the ring nut to

fig. 19. If dipped

headlights are activated, the daytime
running lights switch off and the side
lights and dipped headlights switch on.
The

warning light switches on in

the instrument panel.
With the selector switch in the AUTO
position, the side lights and the dipped
beam headlights are controlled by
the dusk sensor.

MAIN BEAM HEADLIGHTS

With the ring in the

position, push

the stalk forwards towards the
dashboard.
The

warning light switches on in

the instrument panel.
For vehicles with the AUTO function:
with the ring in the AUTO position and
the dipped beam headlights on, push
the stalk forwards toward the
dashboard.
When the stalk is pulled towards the
steering wheel again, beyond the end
of travel position, the main beam
headlights deactivate, the dipped beam
headlights reactivate and the

warning light switches off.

FLASHING

To do this, pull the stalk towards the
steering wheel (unstable position)
fig. 19, regardless of the position of the
ring nut.

PARKING LIGHTS

These lights can be turned on with the
starter switch in the STOP position
or with the key removed, by moving the
left stalk ring first to the position (or
the AUTO position if the vehicle does
not have a dusk sensor) and then
to position

.

The

warning light switches on in

the instrument panel. Repeat the same
operation to switch them off.

DIRECTION INDICATORS

Take the stalk fig. 19 to the (stable)
position:

upwards (position 1): to activate

the right direction indicator;

downwards (position 2):

activation of left direction indicator.

"Lane Change" function

Move the lever upwards or downwards
(unstable position) for less than half a
second and the direction indicator
will flash 3 times to signal a lane
change, then immediately switch off
automatically.

"FOLLOW ME HOME"
DEVICE

This function allows the space
surrounding the car to be lit up for the
set period of time.

Activation

The "Follow Me Home" device is
activated by pulling the stalk fig. 19
towards the steering wheel, in addition
to the stroke end click.
You can activate this function within 2
minutes of turning the engine off. This
function allows turning on lights and
low beams.
It is possible to set the headlights
turning on time by pulling the left lever
towards the steering wheel (unstable
position) one or more times. In this
case, you can choose between 0, 30,
60, 90 and up to a maximum of 210
seconds.
Each time the stalk is operated, the
warning light

on the instrument

panel switches on. The display shows a
message and the time set for the
function. The

warning light comes

on when the stalk is first operated
and stays on until the function is
automatically deactivated.

18

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Deactivation

The function is deactivated by turning
the headlights or the side lights on,
or by pulling the left lever towards the
steering wheel (unstable position)
for more than 2 seconds, or by turning
the ignition device to MAR.

AUTO FUNCTION

(for versions/markets, where provided)

Function activation

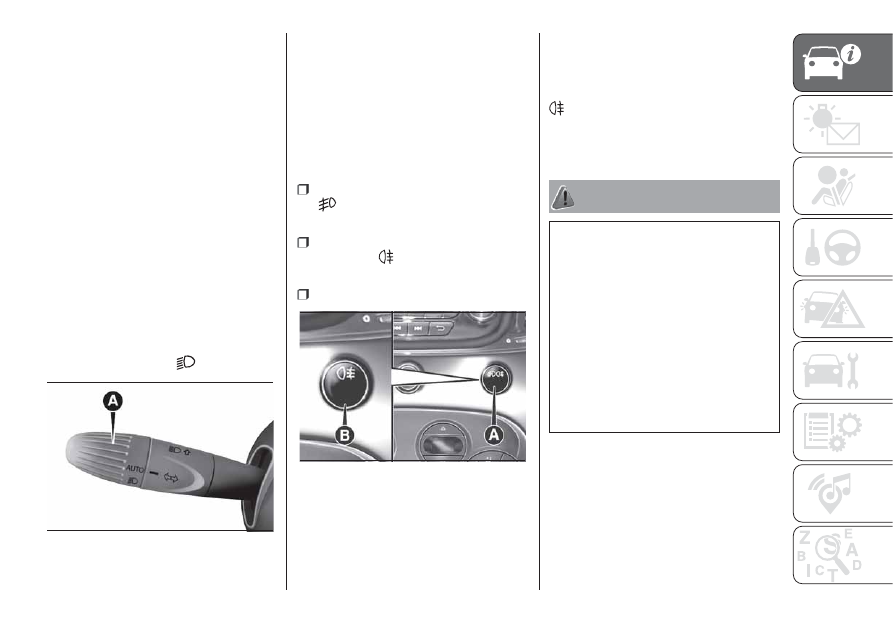

Turn the left stalk ring A fig. 20 to the
AUTO position.
IMPORTANT The function can only be
activated with the ignition device in
the MAR position.

Function deactivation

To deactivate the function, turn the left
stalk ring A to position

.

FOG LIGHTS/REAR FOG
LIGHTS
(for versions/markets, where provided)

The fog lights can be activated only
when the dipped beam headlights are
on.
With the dipped beam headlights on,
use the button A fig. 21 to turn on
the front/rear fog lights, as follows:

first press: turns on the fog lights,

the

warning light on the instrument

panel will turn on;

second press: turns on the rear

fog lights, the

warning light on

the instrument panel will turn on;

third press: front/rear fog lights off.

REAR FOG LIGHTS

With the dipped beam headlights on,
turn on the rear fog lights pressing
the button B fig. 21. The warning light

on the instrument panel will come

on.
Press the button again to switch the
lights off.

WARNING

16) The daytime running lights are an
alternative to the dipped beam headlights
for driving during the daytime in countries
where it is compulsory to have lights on
during the day, and they are also permitted
in those countries where this is not
obligatory.
17) Daytime running lights cannot replace
dipped beam headlights when driving at
night or through tunnels. The use of
daytime running lights is governed by the
highway code of the country in which
you are driving. Comply with legal
requirements.

20

F0S0610

21

F0S0568

19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

INTERIOR LIGHTS

FRONT CEILING LIGHT

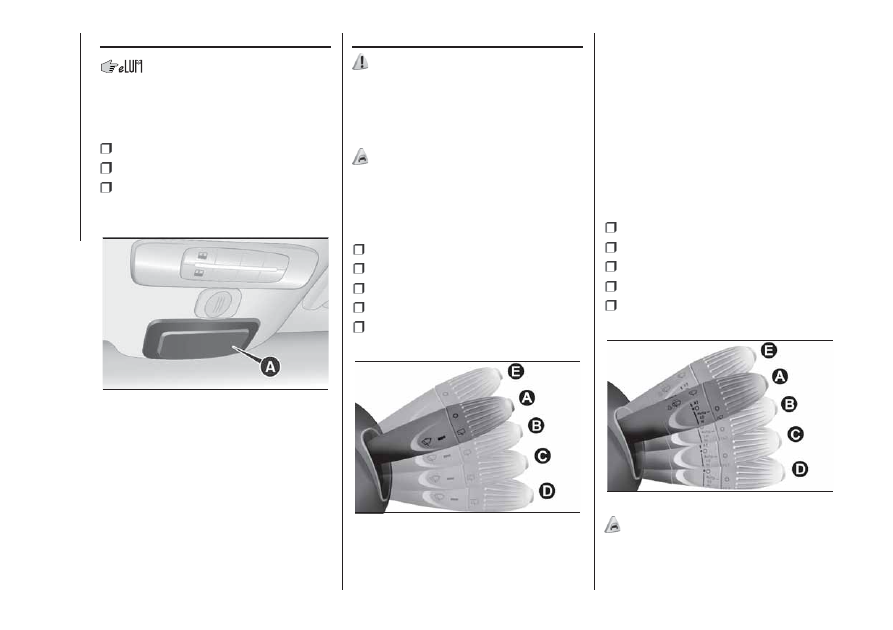

The lens A fig. 22 can have three
positions:

right side pressed: light always on;

left side pressed: light always off;

central position (neutral): the light

switches on and off when the doors are
opened or closed.

IMPORTANT Before getting out of the
car, make sure that the switch is in
the central position: ensure that lights
are off with doors closed in order to
avoid running the battery down.
On some versions, the lights switch on
and off only when the front driver side
door is opened or closed.

WINDOW WASHING

18) 19)

The right stalk controls windscreen and
rear window wiper/washer operation.

WINDSCREEN WIPER /
WASHER

5) 6)

This operates only with the ignition key
turned to MAR.
The lever has five different positions (4
speed levels) fig. 23:

A: windscreen wiper off.

B: intermittent operation.

C: continuous slow operation.

D: continuous fast operation.

E: temporary fast operation

(unstable position).

The temporary fast function lasts as
long as you instructionly keep the stalk in
that position. The lever returns to
position A when it is released,
automatically stopping the windscreen
wipers.

WINDSCREEN WIPERS
WITH AUTOMATIC
WIPING

The stalk can be put in four different
positions fig. 24:

A - windscreen wiper stationary (0)

B - automatic wiping (AUTO)

C - slow continuous operation (LO)

D - fast continuous operation (HI)

E - temporary fast operation

(unstable position).

7)

When passing directly from position B
to position E, the stalk returns to
position A when it is released.

22

F0S0429

23

F0S0117

24

F0S0611

20

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

“Smart washing” function

Pull the stalk towards the steering
wheel (unstable position) to operate the
windscreen washer.
Keep the lever pulled to activate both
the windscreen washer jet and the
windscreen wiper with a single
movement; the latter turns on
automatically if you keep the lever
pulled for more than half a second.
The operation of the windscreen wiper
terminates several strokes after the
stalk is released; a final cleaning stroke
several seconds later completes the
wiping operation.

REAR WINDOW WIPER /
WASHER

8)

This operates only with the ignition key
turned to MAR.

Rear Window Wiper

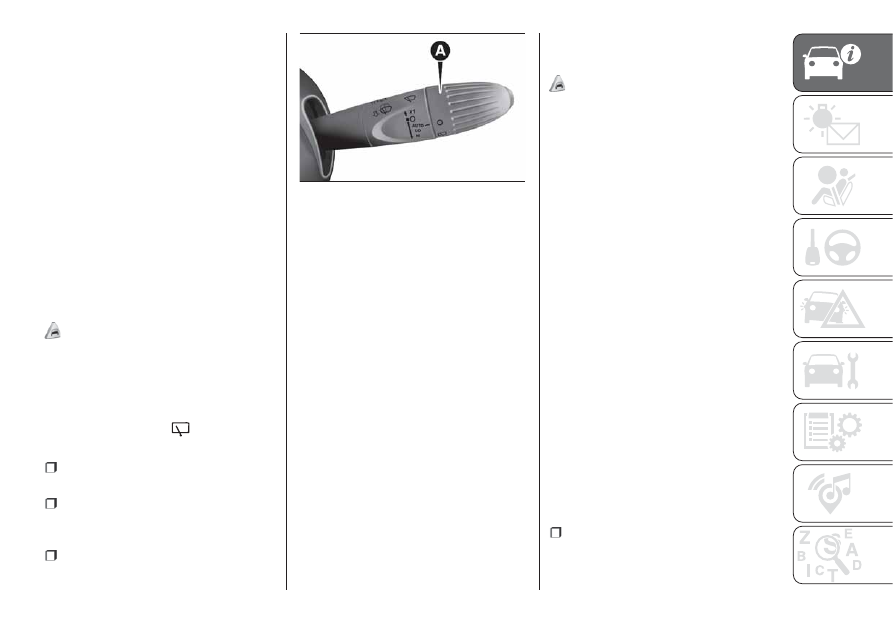

Turning the knurled ring A fig. 25 from
position O to position

will operate

the rear window wiper as follows:

in intermittent mode when the

windscreen wiper is not operating;

in synchronous mode (at half the

speed of the windscreen wiper) when
the windscreen wiper is operating;

in continuous mode with reverse

gear engaged and the control active.

With the windscreen wiper on,
engaging reverse gear will automatically
turn the rear window wiper on, in
continuous slow operation. Operation
stops when reverse is disengaged.

“Smart washing” function

Pushing the stalk towards the
dashboard (spring-return position) will
activate the rear window washer.
Keep the stalk pressed, with just one
movement, to operate the rear window
washer jet and the rear window wiper
itself; the latter automatically turns on if
you keep the stalk pressed for more
than half a second.
The rear window wiper stops operating
a few strokes after releasing the stalk;
a further "cleaning stroke", after a
few seconds, completes the wiping
operation.

AUTOMATIC WIPING

(for versions/markets, where provided)

9)

Activation

The user can choose automatic wiping
by moving the right steering wheel
stalk fig. 24 to the AUTO (B) position.
The activation of the automatic wiping
will be notified to the driver by a single
stroke.

Sensitivity Adjustment

The rain sensor sensitivity can be
adjusted through the display menu or
on the Uconnect™ 5" or 7” system.

Inhibition

If the starter switch is moved to the
STOP position, leaving the right
steering wheel stalk in the AUTO (B)
position, when the vehicle is next
started (starter switch in the MAR
position), no wiping cycle to prevent
damage to the system if the
windscreen is being washed instructionly
or if there is ice on it.
To re-enable the automatic wiping
mode:

Put the right steering wheel stalk in a

position other than AUTO and then
back to the AUTO position;

25

F0S0612

21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

exceed the speed of 5 km/h when

the sensor detects rain.

Deactivation

The user can disable automatic wiping
by moving the right steering wheel
stalk to a position other than AUTO.

WARNING

18) If the window needs to be cleaned,
make sure the device is deactivated or the
key is on STOP.
19) Driving with worn windscreen/rear
window wiper blades is a serious hazard,
because visibility is reduced in bad
weather.

WARNING

5) Never use the windscreen wipers to
remove layers of snow or ice from the
windscreen. In such conditions, the wiper
may be subjected to excessive stress
and the motor cut-out switch, which
prevents operation for a few seconds, may
intervene. If operation is not restored,
contact a Fiat Dealership.
6) Do not operate the windscreen wiper
with the blades lifted from the windscreen.
7) Do not activate the rain sensor or the
rear window wiper when washing the car in
an automatic car wash.

8) Do not use the rear window wiper to
remove layers of snow or ice. In these
conditions, the rear window wiper may be
subjected to excessive stress and the
motor protection, which prevents operation
for a few seconds, may intervene. If
operation is not restored, contact a Fiat
Dealership.
9) Make sure the device is switched off if
there is ice on the windscreen.

22

KNOWING

YOUR

CAR

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CLIMATE CONTROL SYSTEM

.

2)

10)

.

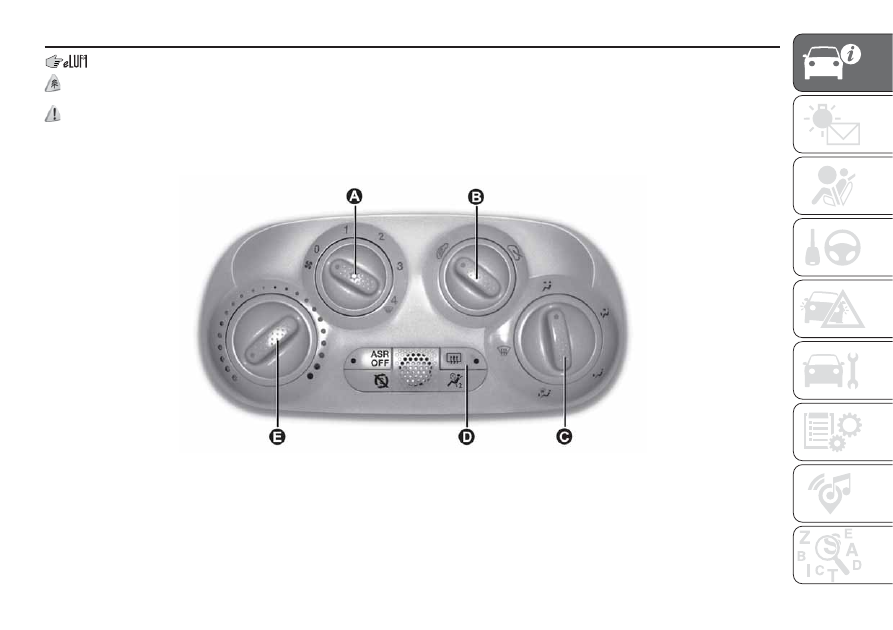

MANUAL CLIMATE CONTROL
(for versions/markets, where provided)

26

F0S0594

23

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..       1      2     ..
