Fiat 500e (2018 year). Instruction - part 4





Headlights

Rotate the end of the multifunction lever upward
to the first detent for headlight operation.

NOTE:

When the headlights are turned on, the Daytime

Running Lights will be deactivated.

Daytime Running Lights

To activate the Daytime Running Lights (DRL), rotate the
end of the multifunction lever to the symbol.

NOTE:

The low beams and side/taillights will not be on

with DRL.

If allowed by law in the country in which the vehicle was
purchased the DRL function can be turned on or off using
the display menus. Refer to “Uconnect Settings” in “Mul-
timedia” for further information.

High Beams

With the low beams activated, push the multifunc-
tion lever towards the instrument panel to turn on

the high beams. Pull the multifunction lever toward the
steering wheel to turn off the high beams.

Flash-To-Pass

You can signal another vehicle with your headlights by
partially pulling the multifunction lever toward the steer-
ing wheel. This will cause the high beam headlights to turn
on until the lever is released.

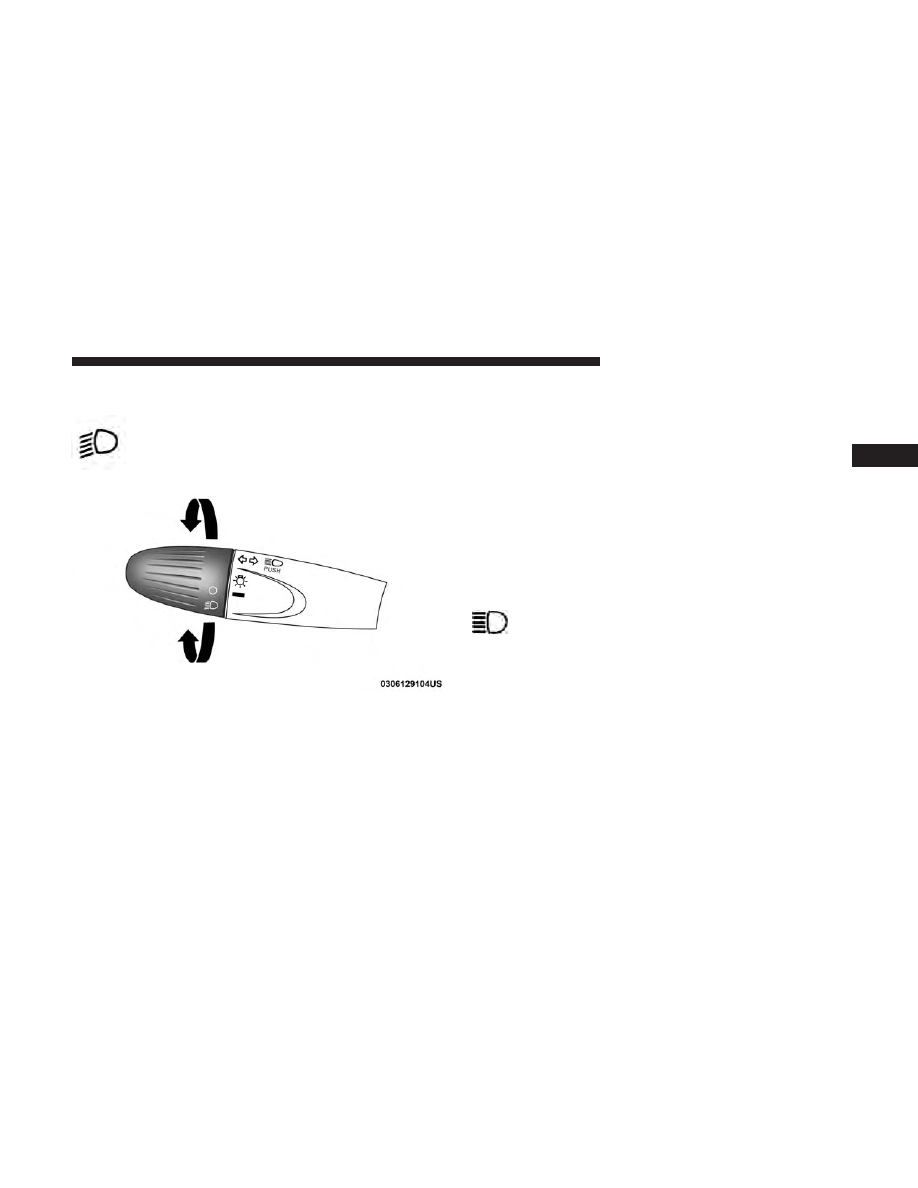

Headlight Operation

3

GETTING TO KNOW YOUR VEHICLE

57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Parking Lights

To turn on the parking lights, remove the key or
turn the ignition to OFF/LOCK position and
turn on the headlights.

Follow Me Home/Headlight Delay

When this feature is selected, the driver can choose to have
the headlights remain on for a preset period of time.

Activation

Remove the key or turn the ignition to the STOP (OFF/
LOCK) position, and pull the multifunction lever toward
the steering wheel within two minutes. Each time the lever
is pulled, the activation of the lights will be extended by 30
seconds. The activation of the lights can be extended to a
maximum of 210 seconds.

Deactivation

Pull the multifunction lever toward the steering wheel and
hold it for more than two seconds.

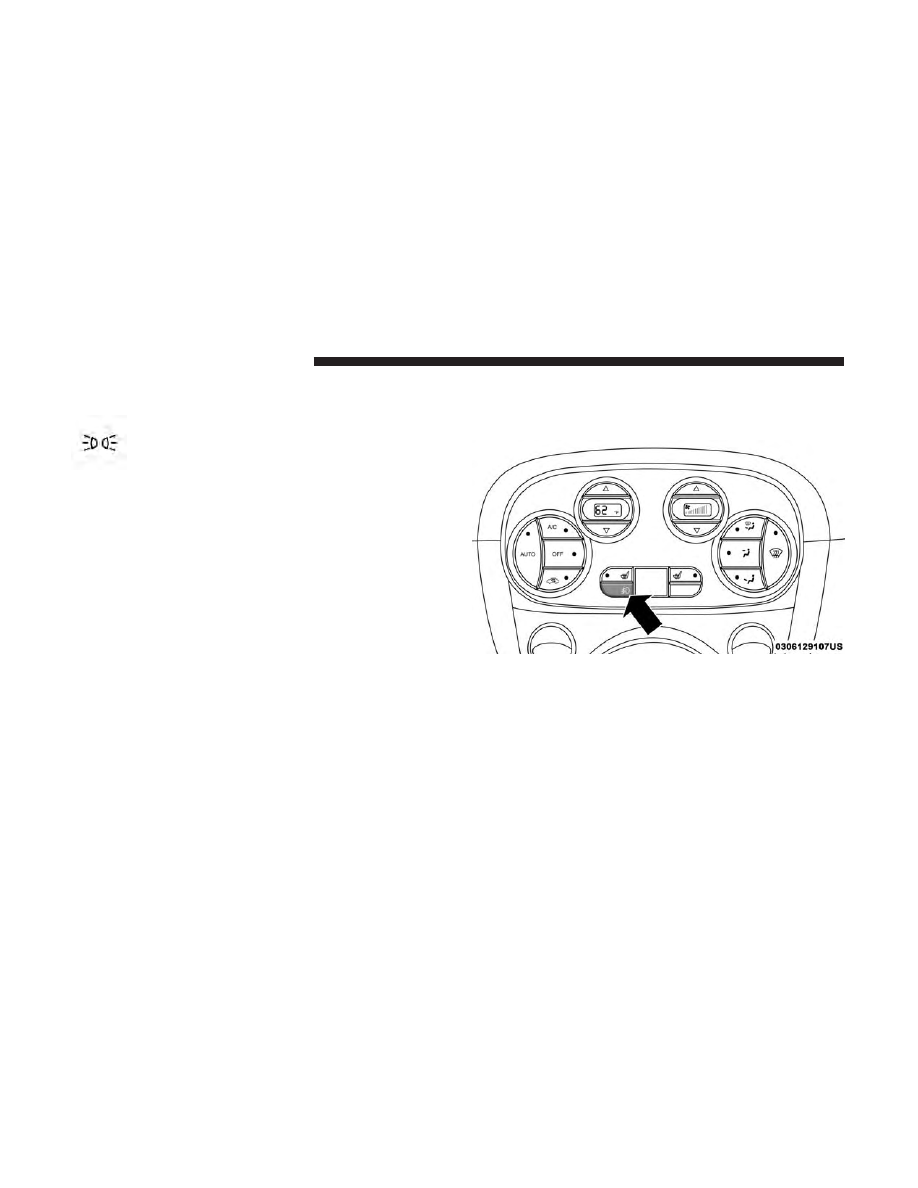

Fog Lights — If Equipped

The fog light switch is located on the center stack of the
instrument panel, just below the radio.

Push the switch once to turn the front fog lights on. Push
the switch a second time to turn the front fog lights off.

Fog Light Switch

58

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

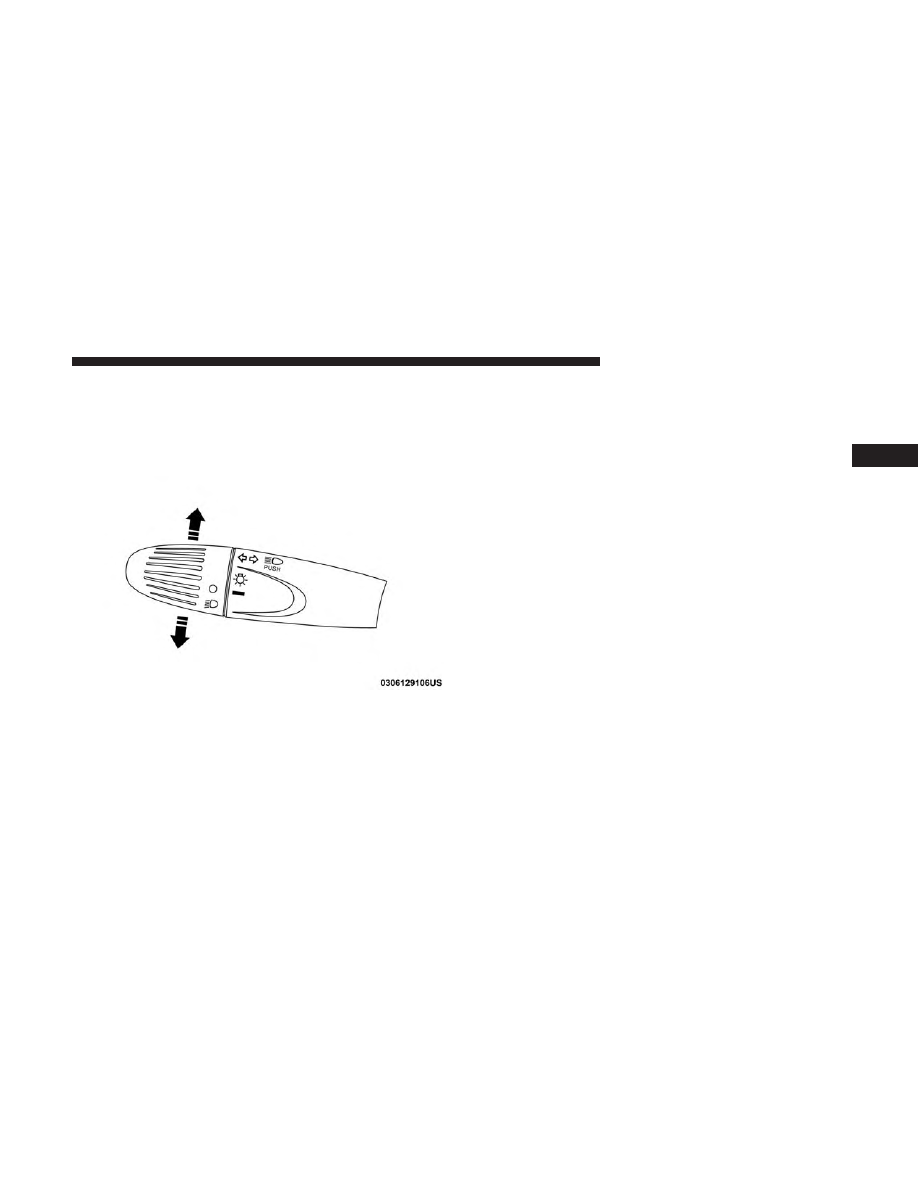

Turn Signals

Push the multifunction lever upward to signal a right turn
or downward to signal a left turn. The corresponding
indicator in the instrument cluster display will blink to
indicate the operation of the turn signal.

NOTE:

The indicators will automatically turn off when the

turn has been completed and the steering wheel is returned
to a straight position.

Lane Change Assist

Tap the lever up or down once, without moving beyond
the detent, and the turn signal (right or left) will flash three
times. Then, the turn signal (right or left) will automatically
turn off.

INTERIOR LIGHTS

The interior light switches are located in the overhead console.
The interior lights can be set to three different positions
(Off/Left Position, Center Position, On/Right Position).

Using the switch on the left overhead, push the switch to the
right from its center position and the lights are always on.
Push the switch to the left from its center position and the
lights are always off. Leave the switch in the center position,
and the lights are turned on and off when the doors are
opened or closed. The switch on the right side of the overhead
console controls the map or reading function of the lights.
Push the switch to the right to turn on the right light and push
the switch to the left to turn on the left light.

Turn Signal Operation

3

GETTING TO KNOW YOUR VEHICLE

59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

Before getting out of the vehicle be sure that the switch
is in the center position or that the lights are off to
avoid draining the battery.

Interior Light Timing (Center Position)

There are four different modes of operation that can be
activated in this position:
• When one door is opened, a three minute timer is

activated.

• When the key is removed from the ignition (within two

minutes of the ignition being turned OFF), a 10 second
timer is activated.

• When the doors are unlocked with the key fob, a 10

second timer is activated.

• When the doors are locked with the key fob, the lights

will turn off.

Interior Light Timing (On/Right Position)

When all doors are closed a 15-minute timer is activated.

NOTE:

The timer is deactivated when the key is moved

into the ON/RUN position.

Dimmer Control

The brightness of the instrument panel lighting can be
regulated by pushing the buttons on the right side of the
instrument cluster. The (+) button increases the brightness
and the (-) button decreases the brightness. You can control
brightness of the radio by itself or the entire instrument
panel. Refer to “Uconnect Settings” in “Multimedia” for
more information.

Ambient Light

The vehicle is equipped with ambient light on the center
stack. The ambient light will be on when the headlights are
turned on by rotating the end of the multifunction lever.

60

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

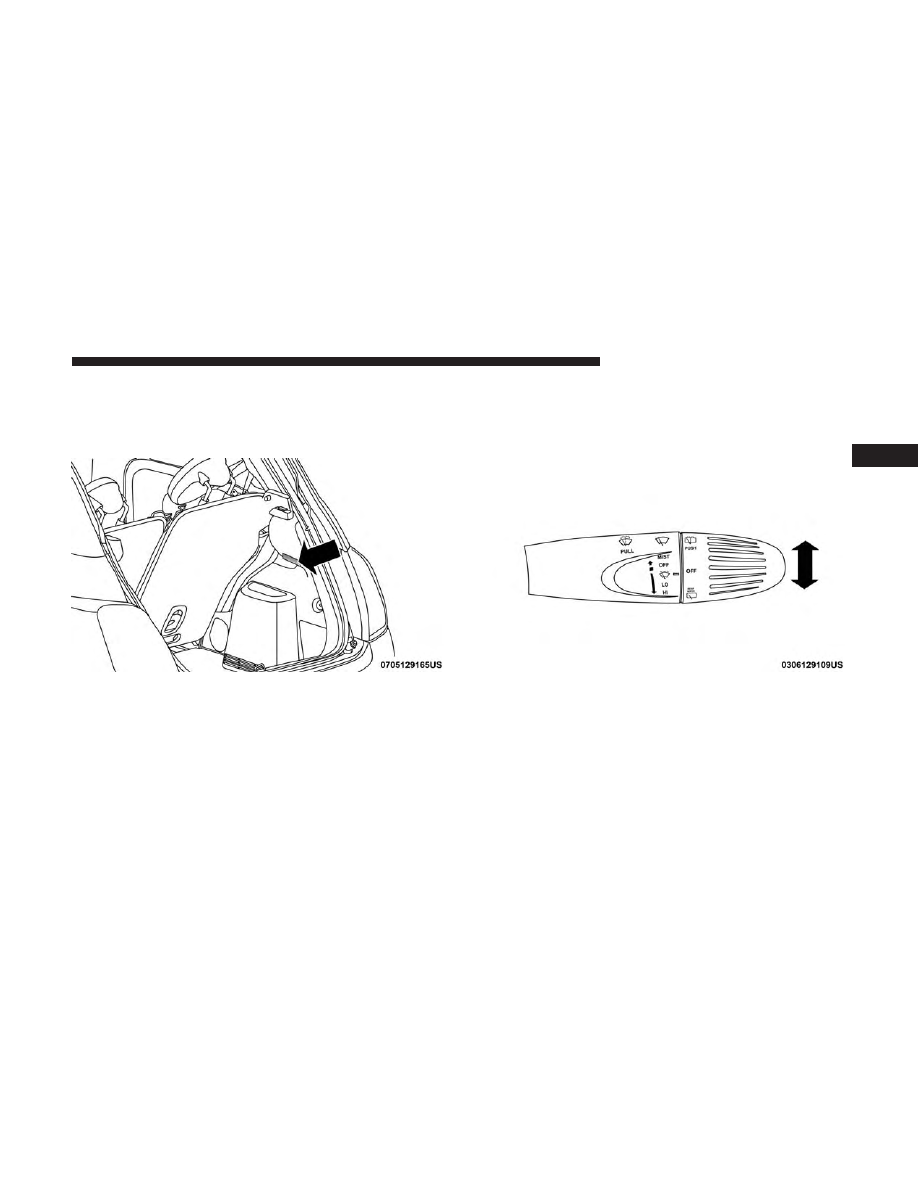

Cargo Area Lights

There is also a courtesy light located in the rear cargo area.
Whenever the rear lift gate is opened, the light will turn on
and then turn off when the lift gate is closed.

WIPERS AND WASHERS

The windshield wiper/washer lever is located on the right
side of the steering column.

NOTE:

The windshield wipers/washers will only operate

with the ignition in the ON/RUN position.

Front Windshield Wiper Operation

There are four different modes of operation for the front
windshield wipers. The windshield wiper lever can be
raised or lowered to access these modes:

Low Speed

Push the lever downward to the second detent. The wipers
will operate at low speed.

High Speed

Push the lever downward to the third detent. The wipers
will operate at high speed.

Cargo Light Location

Windshield Wiper Operation

3

GETTING TO KNOW YOUR VEHICLE

61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Windshield Wiper Off

This is the normal position of the wiper lever.

Intermittent Wiper Operation

Push the lever downward to the first detent. The wipers
will operate intermittently.

NOTE:

The Intermittent function only has one detent, but

wiper delay will vary with changes in vehicle speed. As
vehicle speed increases, the delay time will decrease.

Front Windshield Washer Operation

Pull the windshield wiper/washer lever toward the steer-
ing wheel to activate the washers. The wipers will activate
automatically for three cycles after the lever is released.

CAUTION!

• Turn the windshield wipers off when driving

through an automatic car wash. Damage to the wind-
shield wipers may result if the wiper control is left in
any position other than off.

(Continued)

CAUTION! (Continued)

• In cold weather, always turn off the wiper switch and

allow the wipers to return to the park position before
turning off the vehicle. If the wiper switch is left on
and the wipers freeze to the windshield, damage to
the wiper motor may occur when the vehicle is
restarted.

• Always remove any buildup of snow that prevents

the windshield wiper blades from returning to the
off position. If the windshield wiper control is
turned off and the blades cannot return to the off
position, damage to the wiper motor may occur.

Instruction High Speed/Mist

Push the lever upward from the off position. The wipers
will operate at high speed to clear off road mist or spray
from a passing vehicle. This operation will continue until
the lever is released. When the lever is released, the wipers
will return to the off position and automatically shut off.

62

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Rear Windshield Wiper

Rotate the end of the windshield wiper/washer lever
upward to the first detent past the intermittent settings for
intermittent wipe operation. With the front windshield
wiper active, rotate the end of the windshield wiper/
washer lever upward. The rear wiper will operate in the
same mode as the front windshield wipers, but at half the
frequency. When the transmission is placed into REVERSE,
the rear wiper will automatically operate at Low Speed and
return to normal operation when the transmission is placed
out of REVERSE.

NOTE:

The windshield wipers/washers will only operate

with the ignition in the ON/RUN position.

Rear Windshield Washer Operation

Push the windshield wiper/washer lever toward the in-
strument panel to activate the rear washer. Push and hold
the lever for more than a half second and the wipers will
activate automatically for three cycles after the lever is
released.

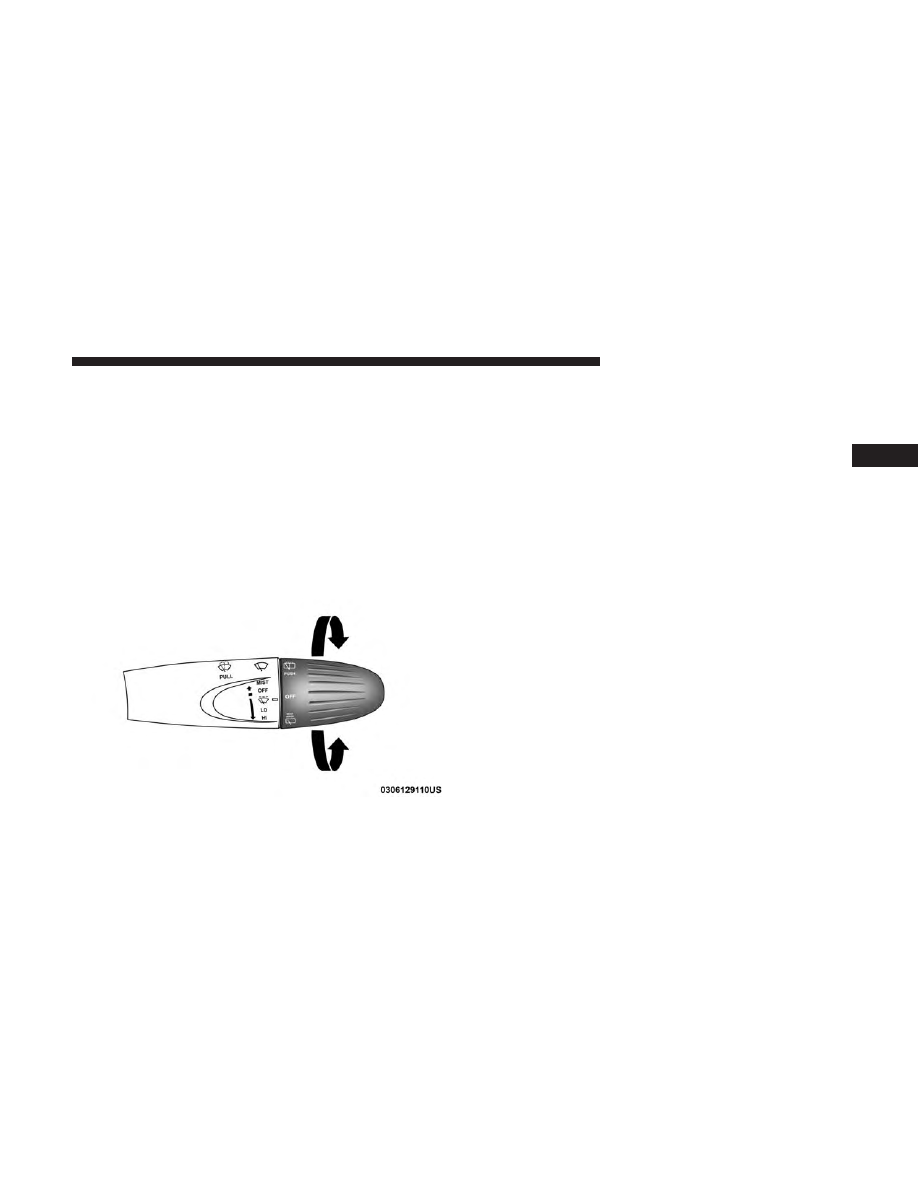

Rear Wiper Operation

3

GETTING TO KNOW YOUR VEHICLE

63

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CLIMATE CONTROLS

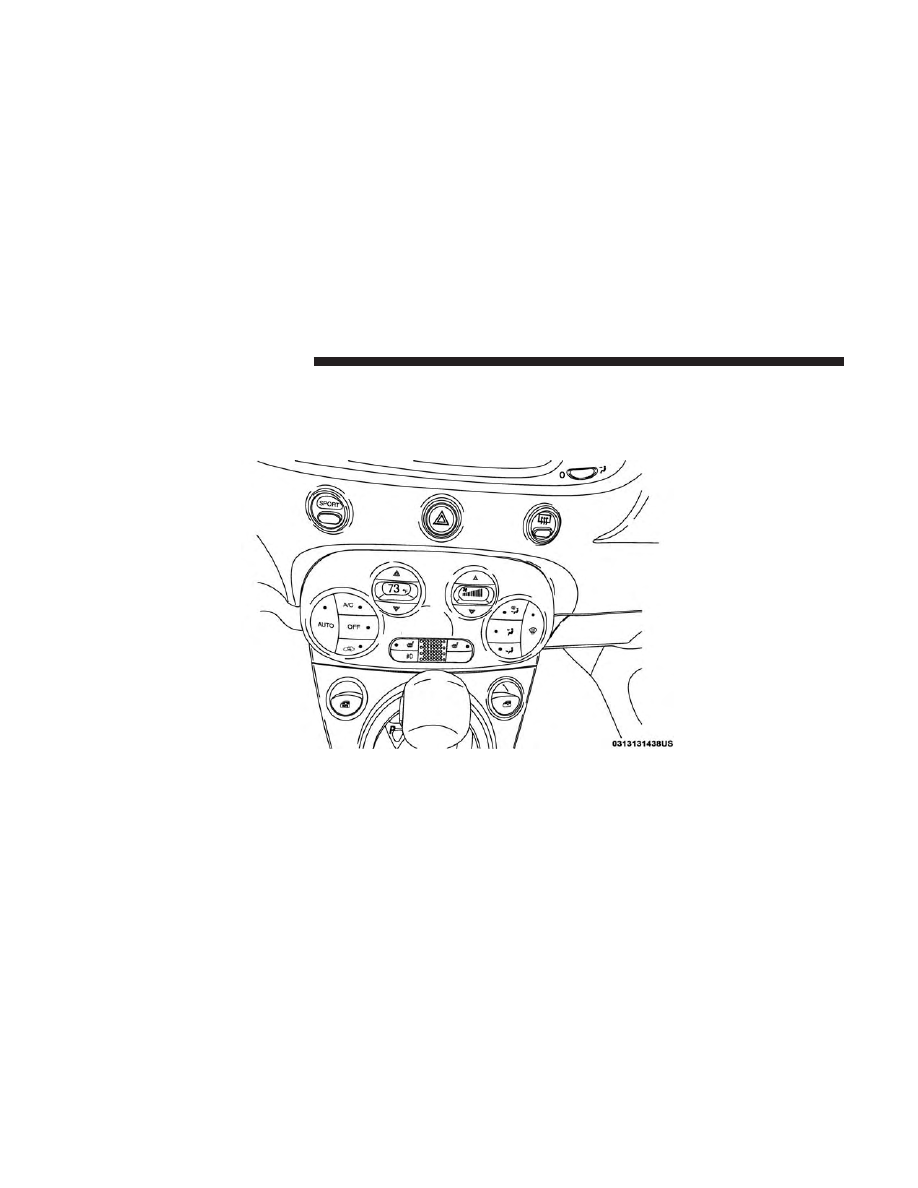

Automatic Temperature Control Overview

Automatic Temperature Controls

64

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

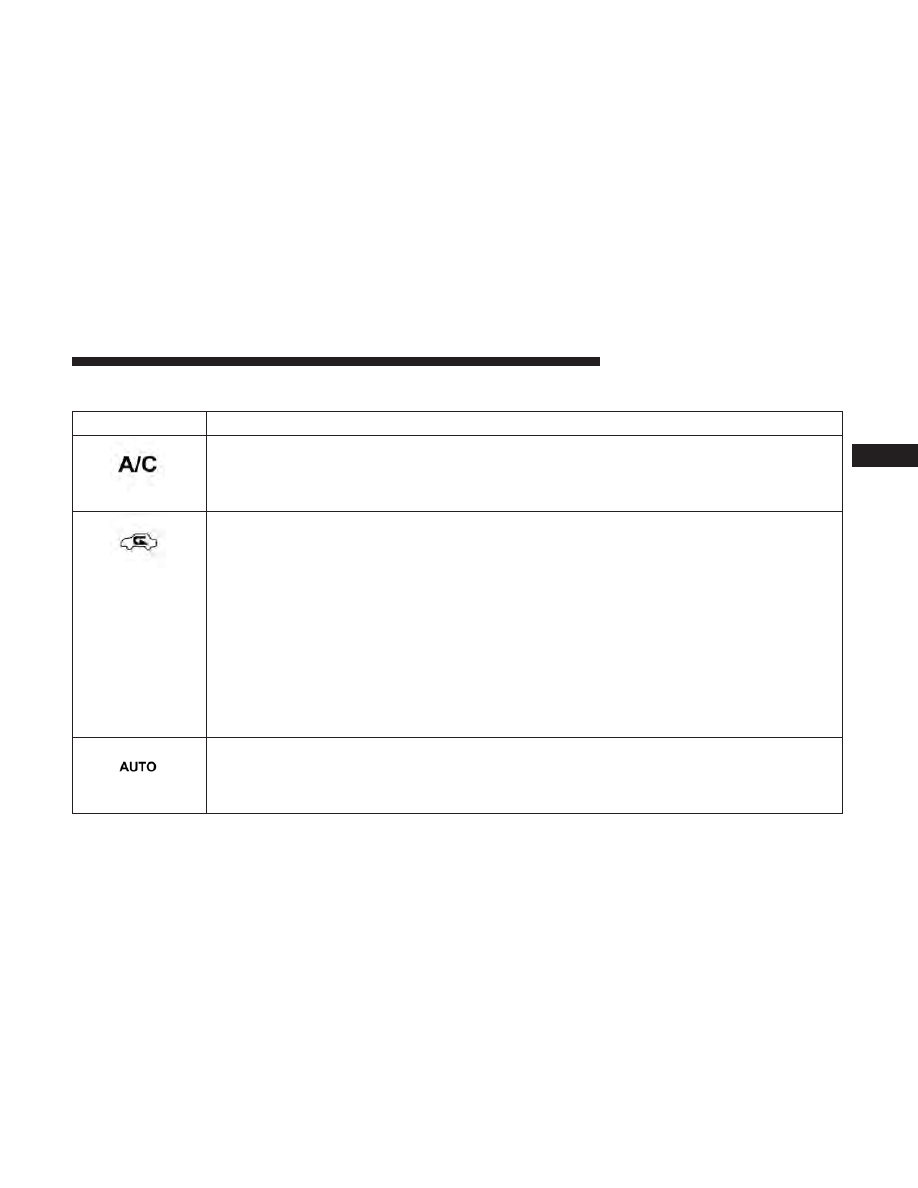

Control Descriptions

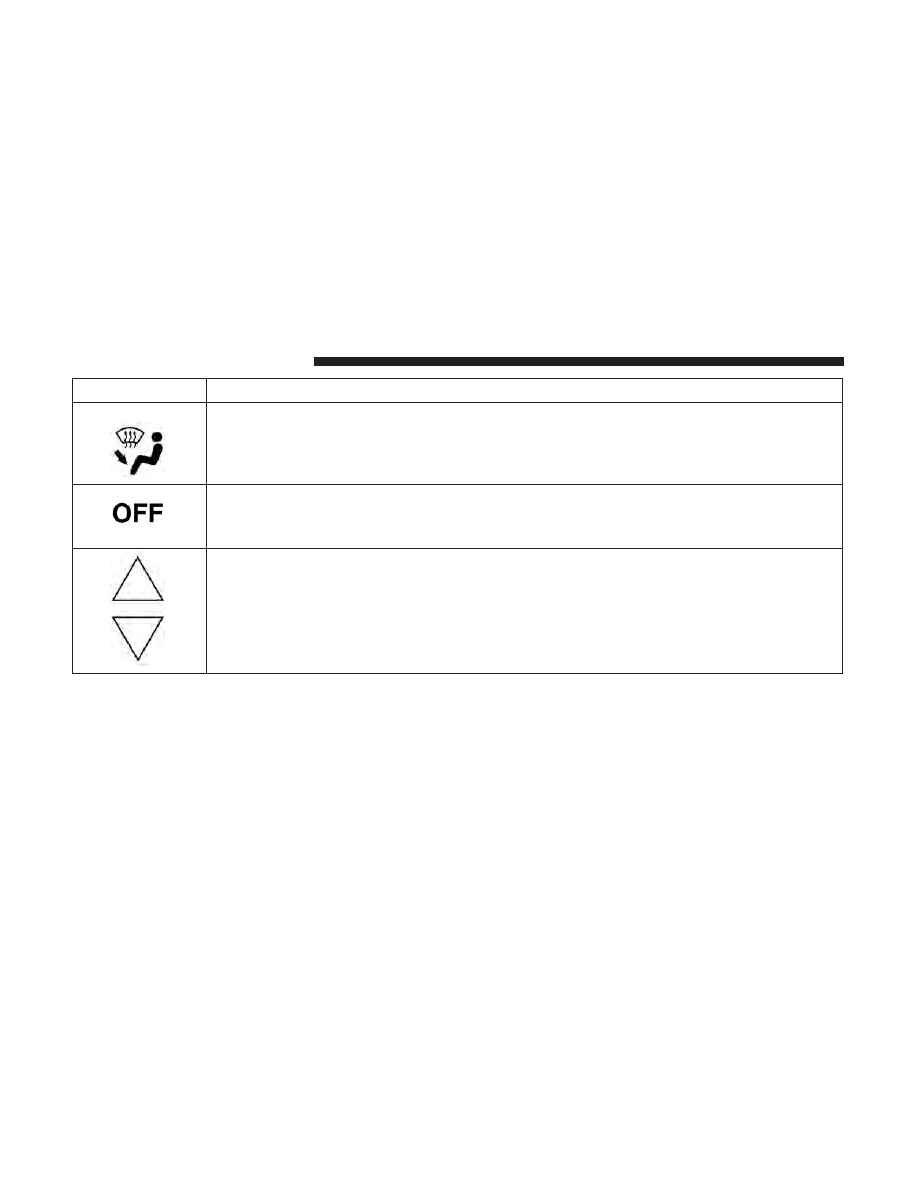

Icon

Description

A/C Button
Push and release to change the current setting, the indicator illuminates when A/C is ON. Per-
forming this function again will cause the A/C operation to switch into instruction mode and the
A/C indicator will turn off.
Recirculation Button
Push and release this button to change the system between recirculation mode and outside air
mode. Recirculation can be used when outside conditions such as smoke, odors, dust, or high
humidity are present.

NOTE:

• Continuous use of the Recirculation mode may make the inside air stuffy and window fog-

ging may occur. Extended use of this mode is not recommended.

• The use of the Recirculation mode in cold or damp weather could cause windows to fog on

the inside, because of moisture buildup inside the vehicle. Select the outside air position for
maximum defogging.

• Recirculation can be used in all modes except for Defrost.

• The A/C can be deselected instructionly without disturbing the mode control selection.
AUTO Button
Automatically controls the interior cabin temperature by adjusting airflow distribution and
amount. Performing this function will cause the system to switch between instruction mode and
automatic modes. Refer to “Automatic Operation” in this section for more information.

3

GETTING TO KNOW YOUR VEHICLE

65

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Icon

Description

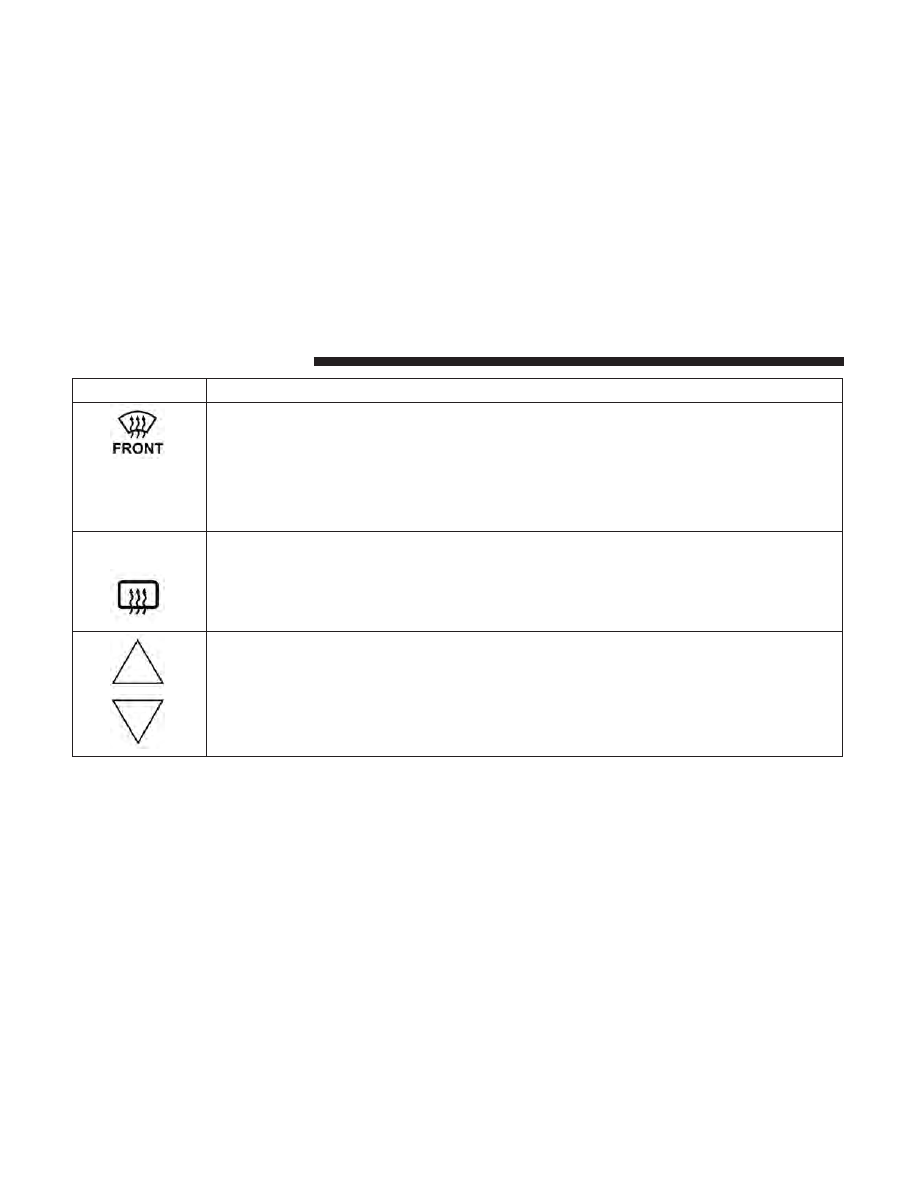

Front Defrost Button
Push and release to change the current airflow setting to Defrost mode. The indicator illumi-
nates when this feature is ON. Air comes from the windshield and side window demist outlets.
When the defrost button is selected, the blower level will increase. Use Defrost mode with maxi-
mum temperature settings for best windshield and side window defrosting and defogging. Per-
forming this function will cause the ATC to switch into instruction mode. If the front defrost mode
is turned off then the climate system returns the previous setting.

Rear Defrost

Button

Rear Defrost Button
Push and release the Rear Defrost Control button to turn on the rear window defroster and the
heated outside mirrors (if equipped). An indicator illuminates when the rear window defroster
is on. The rear window defroster automatically turns off after a short period of time.

Blower Control Up And Down Buttons
Provides the occupants with blower control. Push the UP button to increase blower speed. Push
the DOWN button to decrease blower speed.

66

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Icon

Description

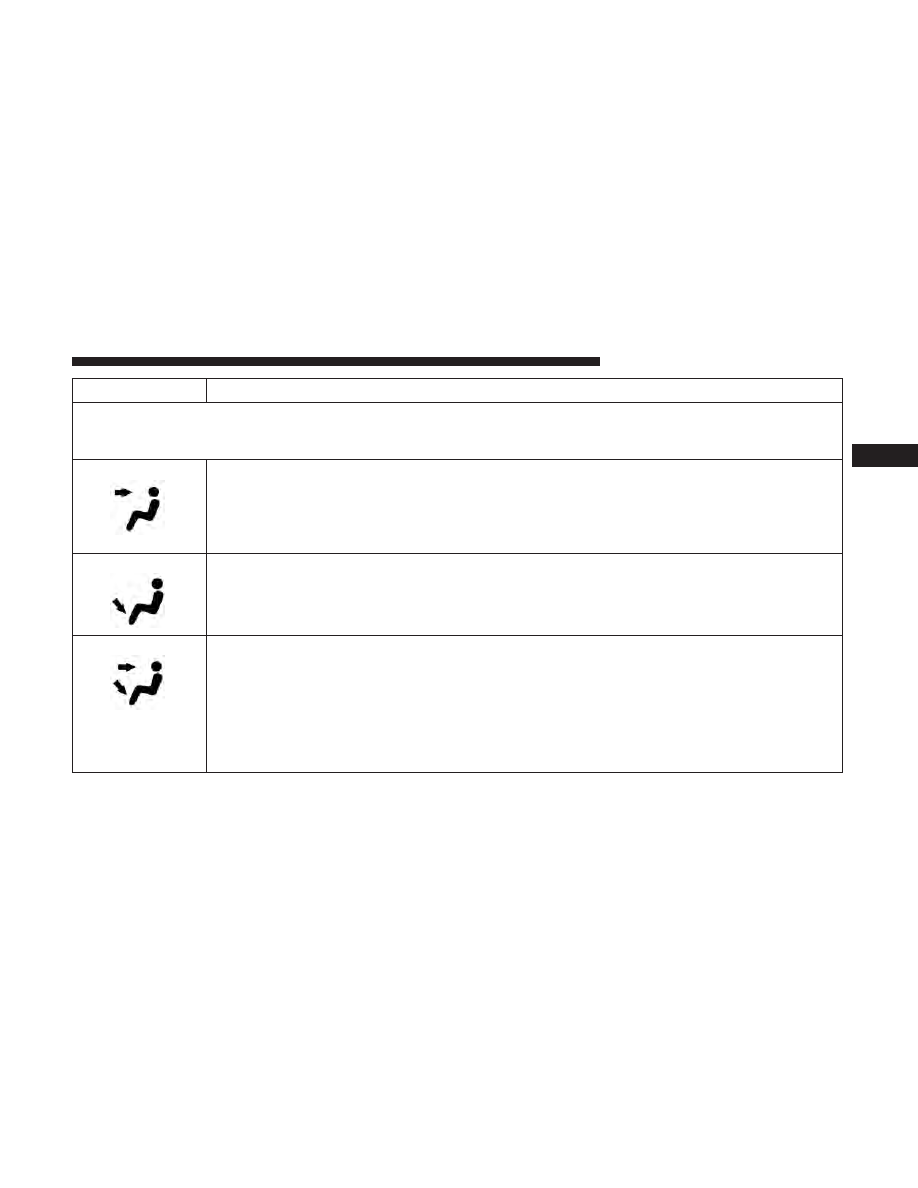

Modes Control:

Push the button in the center of the knob to change the airflow distribution mode. The airflow distri-

bution mode can be adjusted so air comes from the instrument panel outlets, floor outlets, defrost outlets and demist

outlets. The Mode settings are as follows:

Panel Mode

Panel Mode
Air comes from the outlets in the instrument panel. Each of these outlets can be individually
adjusted to direct the flow of air. The air vanes of the center outlets and outboard outlets can be
moved up and down or side to side to regulate airflow direction. There is a shut off wheel lo-
cated below the air vanes to shut off or adjust the amount of airflow from these outlets.

Floor Mode

Floor Mode
Air comes from the floor outlets. A slight amount of air is directed through the defrost and side
window demister outlets.

Bi-Level Mode

Bi-Level Mode
Air comes from the instrument panel outlets and floor outlets. A slight amount of air is directed
through the defrost and side window demister outlets. To access this mode, press both the Panel
and Floor Mode buttons.

NOTE:
Bi-Level mode is designed under comfort conditions to provide cooler air out of the panel out-
lets and warmer air from the floor outlets.

3

GETTING TO KNOW YOUR VEHICLE

67

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Icon

Description

Mix Mode

Mix Mode
Air is directed through the floor, defrost, and side window demister outlets. This setting works
best in cold or snowy conditions that require extra heat to the windshield. This setting is good
for maintaining comfort while reducing moisture on the windshield.

Climate Control Off Button
Push and release this button to turn the Climate Control on/off.

Temperature Up And Down Button
Provides the occupants with temperature control. Push the Up button for warmer temperature
settings. Push the Down button for cooler temperature settings.

68

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Climate Control Functions

A/C (Air Conditioning)

The Air Conditioning (A/C) button allows the operator to
instructionly activate or deactivate the air conditioning sys-
tem. When the air conditioning system is turned on, cool
dehumidified air will flow through the outlets into the
cabin. For improved fuel economy, push the A/C button to
turn off the air conditioning and instructionly adjust the
blower and airflow mode settings. Also, make sure to select
only Panel, Bi-Level or Floor modes.

NOTE:
• If fog or mist appears on the windshield or side glass,

select Defrost mode and increase blower speed if
needed.

• If your air conditioning performance seems lower than

expected, check the front of the A/C condenser (located
in front of the radiator), for an accumulation of dirt or
insects. Clean with a gentle water spray from the front of
the radiator and through the condenser.

Recirculation

When outside air contains smoke, odors, or high humidity,
or if rapid cooling is desired, you may wish to recirculate
interior air by pushing the Recirculation control button.
The recirculation indicator will illuminate when this button
is selected. Push the button a second time to turn off the
Recirculation mode and allow outside air into the vehicle.

NOTE:

In cold weather, use of recirculation mode may lead

to excessive window fogging. The recirculation feature
may be unavailable (button on the touchscreen greyed out)
if conditions exist that could create fogging on the inside of
the windshield. On systems with Instruction Climate Controls,
the Recirculation mode is not allowed in Defrost mode to
improve window clearing operation. Recirculation will be
disabled automatically if this mode is selected. Attempting
to use Recirculation while in this mode will cause the LED
light in the control button to blink and then turn off.

3

GETTING TO KNOW YOUR VEHICLE

69

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Automatic Temperature Control (ATC) — If Equipped

Automatic Operation

1. Push the AUTO button on the faceplate.

2. Next, adjust the temperature you would like the system to

maintain by adjusting the temperature control buttons.
Once the desired temperature is displayed, the system
achieves and automatically maintains that comfort level.

3. When the system is set up for your comfort level, it is

not necessary to change the settings. You experience the
greatest efficiency by simply allowing the system to
function automatically.

NOTE:
• It is not necessary to move the temperature settings for

cold or hot vehicles. The system automatically adjusts
the temperature, mode, and blower speed to provide
comfort as quickly as possible.

• The temperature can be displayed in U.S. or Metric units by

selecting the US/Metric customer-programmable feature.

To provide you with maximum comfort in the Automatic
mode during cold start-ups, the blower fan remains on low
until the vehicle warms up. The blower increases in speed
and transition into Auto mode.

Instruction Operation Override

This system offers a full complement of instruction override
features. The AUTO symbol in the front ATC display will be
turned off when the system is being used in the instruction mode.

NOTE:

The system will not automatically sense the presence

of fog, mist or ice on the windshield. Defrost mode must be
instructionly selected to clear the windshield and side glass.

Operating Tips

NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather conditions.

Summer Operation

The vehicle cooling system must be protected with a
high-quality antifreeze coolant to provide proper corrosion
protection and to protect against vehicle overheating. OAT
coolant (conforming to MS.90032) is recommended.

Winter Operation

To ensure the best possible heater and defroster perfor-
mance, make sure the vehicle cooling system is functioning
properly and the proper amount, type, and concentration
of coolant is used. Use of the Air Recirculation mode
during Winter months is not recommended, because it may
cause window fogging.

70

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Vacation/Storage

Before you store your vehicle, or keep it out of service (i.e.,
vacation) for two weeks or more, run the air conditioning
system at idle for about five minutes, in fresh air with the
blower setting on high. This ensures adequate system
lubrication to minimize the possibility of compressor dam-
age when the system is started again.

NOTE:

If the vehicle is parked and off charge for longer

than two months, the 12V battery should be disconnected.

Window Fogging

Vehicle windows tend to fog on the inside in mild, rainy
and/or humid weather. To clear the windows, select De-
frost or Mix mode and increase the front blower speed. Do
not use the Recirculation mode without A/C for long
periods, as fogging may occur.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear win-

dow. Do not use abrasive window cleaners on the

(Continued)

CAUTION! (Continued)

interior surface of the window. Use a soft cloth and a
mild washing solution, wiping parallel to the heat-
ing elements. Labels can be peeled off after soaking
with warm water.

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the win-
dow.

• Keep all objects a safe distance from the window.

Outside Air Intake

Make sure the air intake, located directly in front of the
windshield, is free of obstructions such as leaves. Leaves
collected in the air intake may reduce airflow, and if they
enter the plenum, they could plug the water drains. In
winter months, make sure the air intake is clear of ice,
slush, and snow.

A/C Air Filter

The climate control system filters out dust and pollen from
the air. Contact an authorized dealer to service your A/C
air filter, and to have it replaced when needed.

3

GETTING TO KNOW YOUR VEHICLE

71

-------------------------------------------------------------------------------------------------------------------------------------------------------------

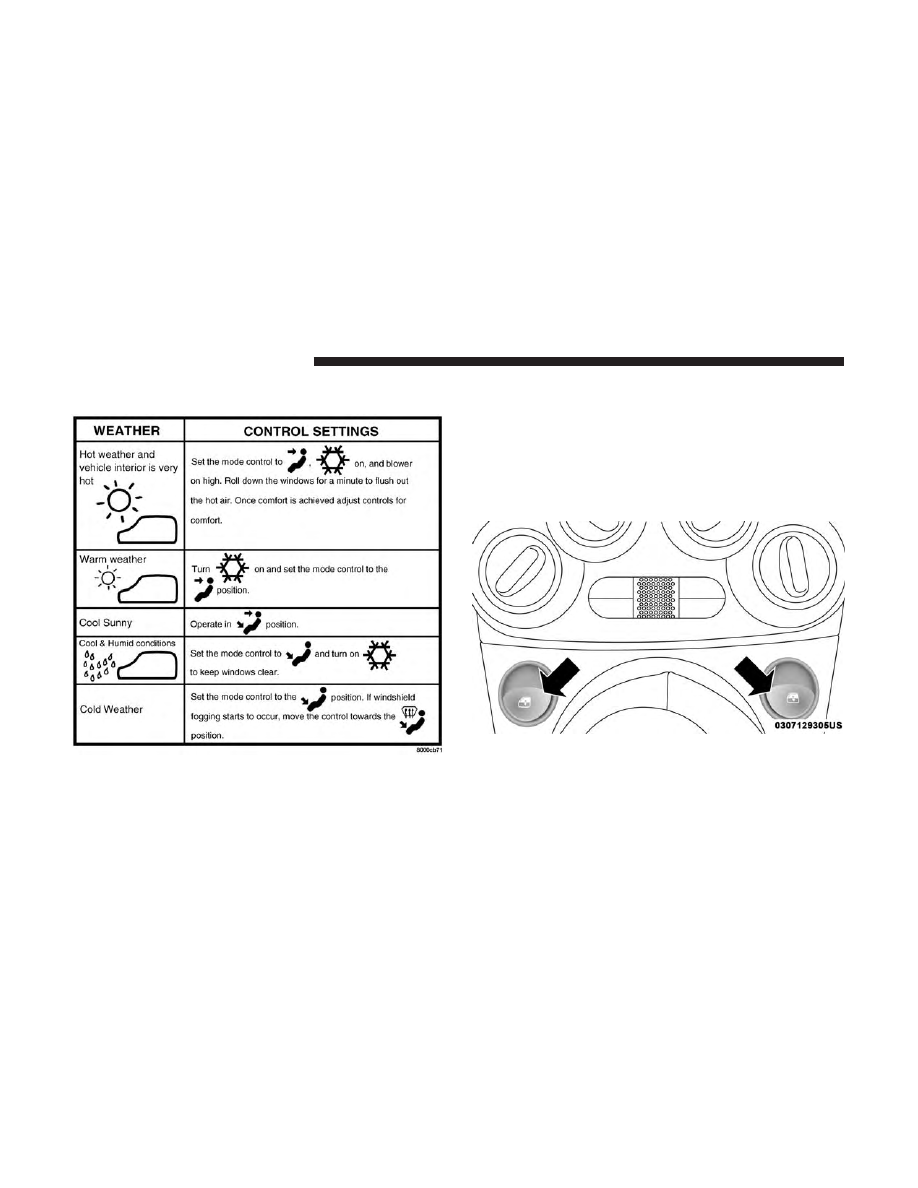

Operating Tips Chart

WINDOWS

Power Window Controls

The power window controls are located on the shifter
bezel, below the climate controls, which operate the driver
and passenger door windows. The window controls will
operate when the ignition switch is in the MAR (ACC/
ON/RUN) position.

Power Window Switches

72

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     2      3      4      5     ..
