Fiat 500c (2018 year). Instruction - part 5





GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTERS . . . . . . . . . . . . . . . . . .74

▫ Instrument Cluster Descriptions . . . . . . . . . . . . .80

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . . .81

▫ Instrument Cluster Display Control Buttons . . . .82
▫ Instrument Cluster Display Setup Menu. . . . . . . .83
▫ Oil Change Reset . . . . . . . . . . . . . . . . . . . . . . . .84

䡵 TRIP COMPUTER. . . . . . . . . . . . . . . . . . . . . . . . .84

▫ Trip Button . . . . . . . . . . . . . . . . . . . . . . . . . . . .84
▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . . .85
▫ Values Displayed . . . . . . . . . . . . . . . . . . . . . . . .85

䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . . .86

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . . .86
▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . . .89
▫ Yellow Indicator Lights . . . . . . . . . . . . . . . . . . .94
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . . .95
▫ White Indicator Lights . . . . . . . . . . . . . . . . . . . .96
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . . .96

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . . .96

▫ Onboard Diagnostic System (OBD II)

Cybersecurity . . . . . . . . . . . . . . . . . . . . . . . . . .97

䡵 EMISSIONS INSPECTION AND MAINTENANCE

PROGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . .98

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

INSTRUMENT CLUSTERS

Your vehicle is equipped with one of the following instru-
ment clusters.

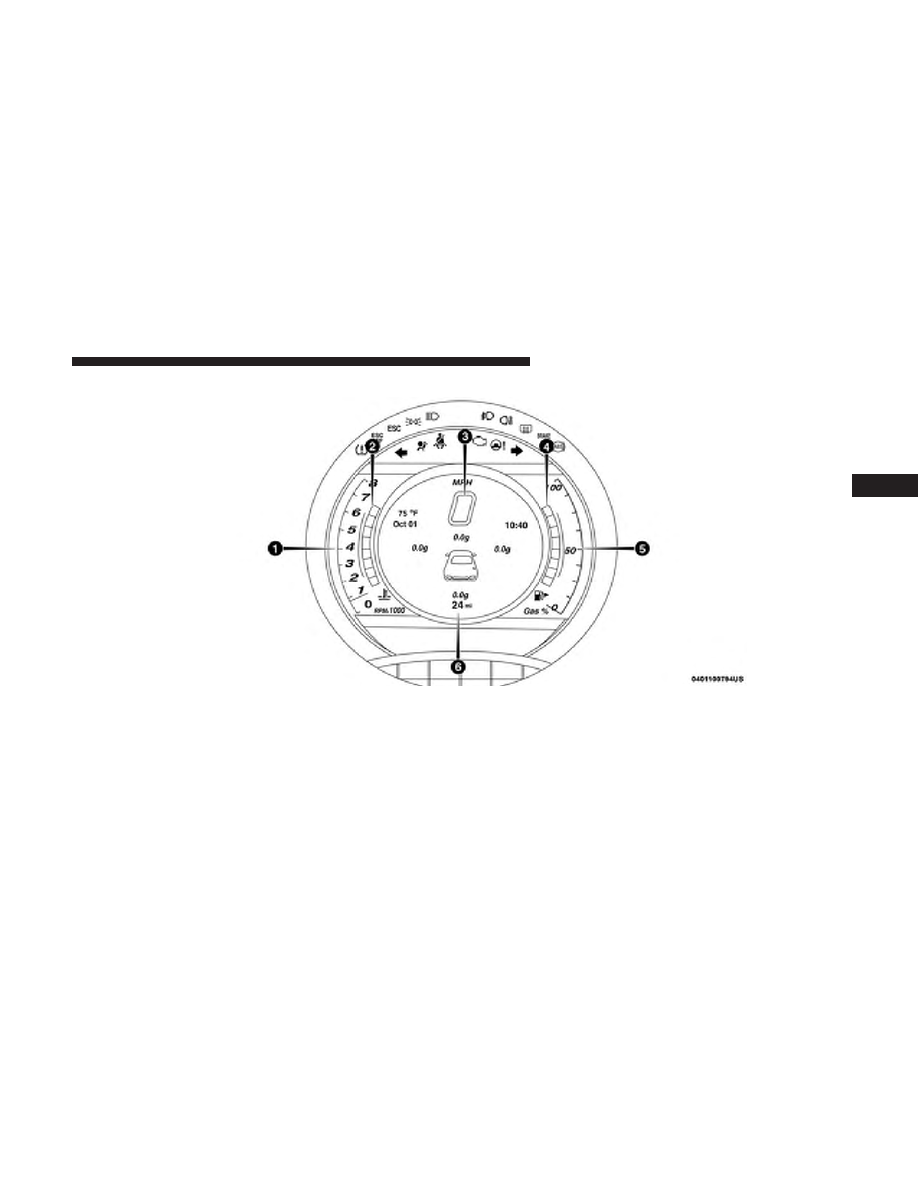

Lounge Instrument Cluster Base

74

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Lounge Instrument Cluster Sport Mode

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

75

-------------------------------------------------------------------------------------------------------------------------------------------------------------

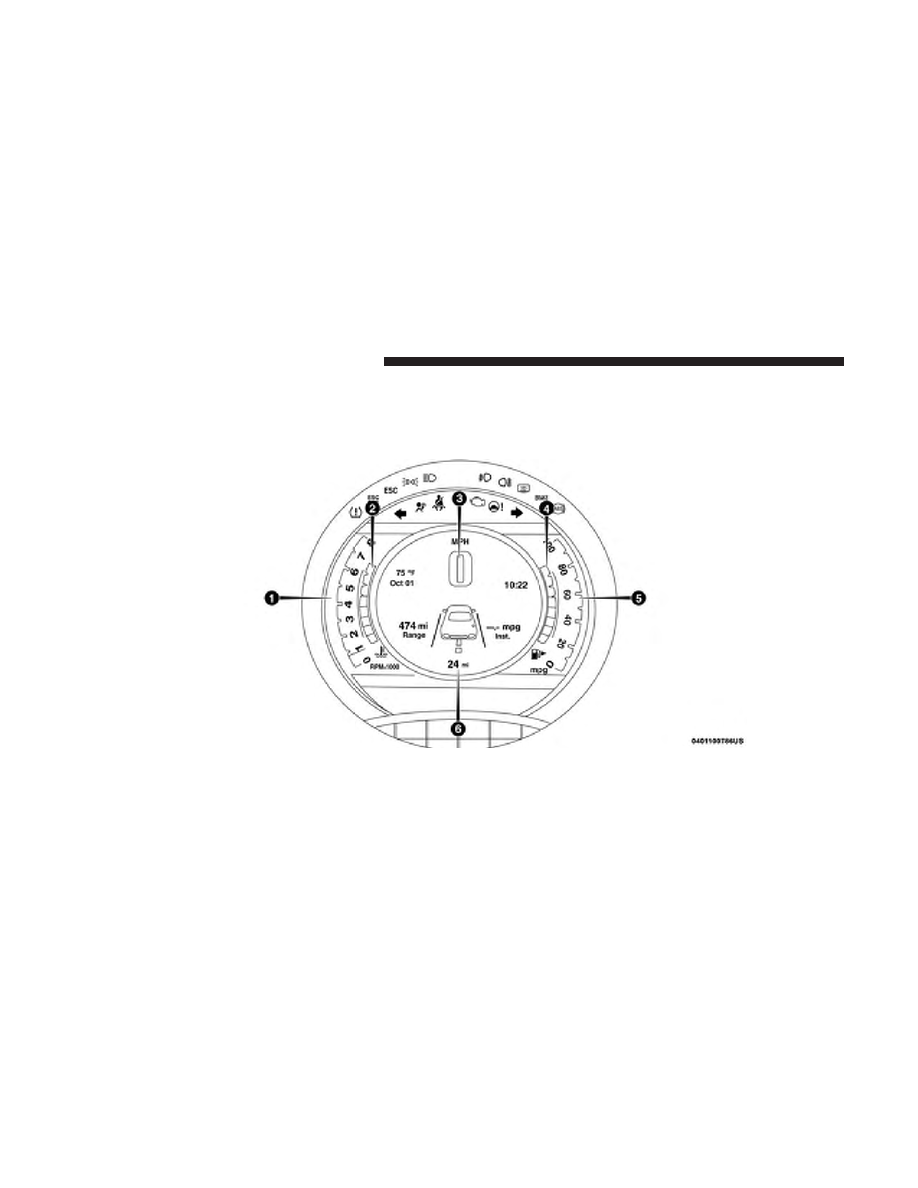

Sport Instrument Cluster Base

76

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Sport Instrument Cluster Sport Mode

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

77

-------------------------------------------------------------------------------------------------------------------------------------------------------------

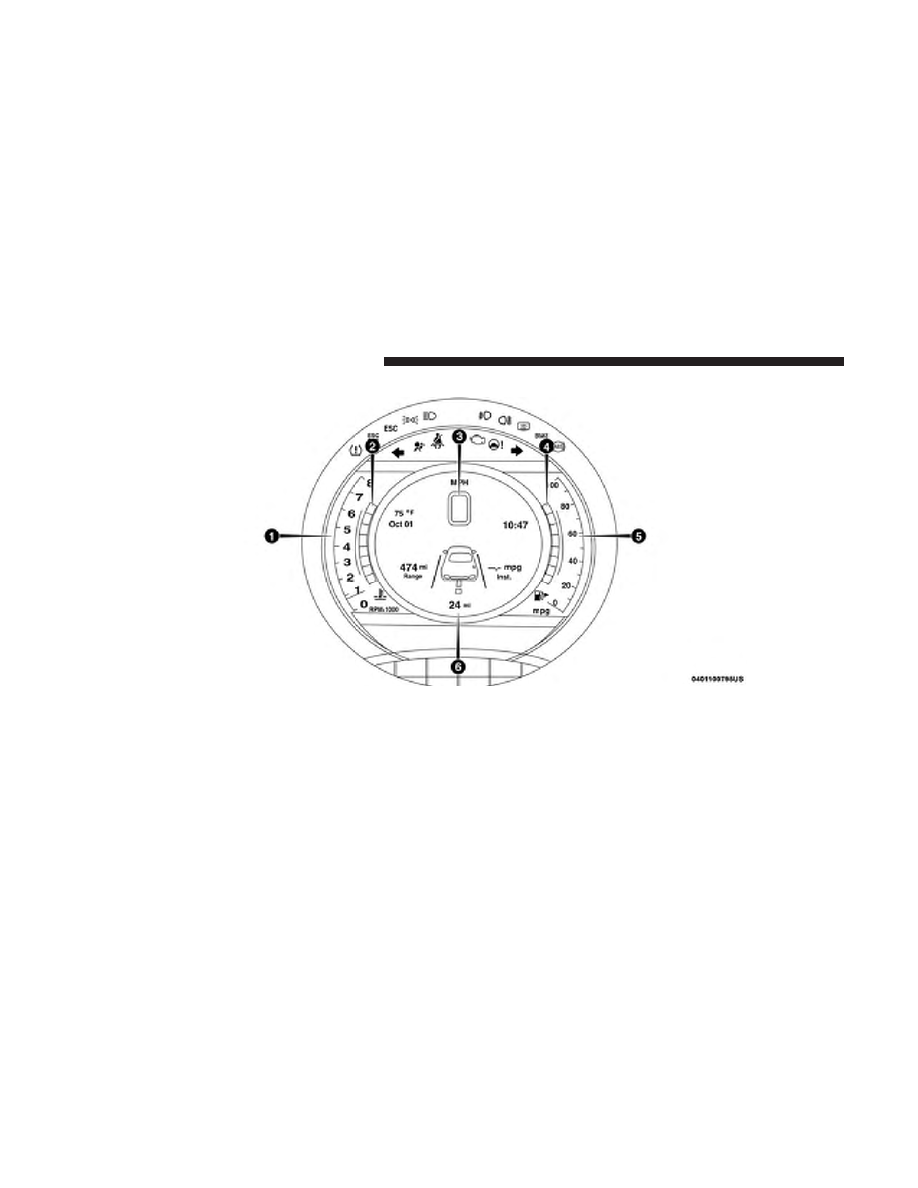

Sport Turbo Instrument Cluster Base

78

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Sport Turbo Instrument Cluster Sport Mode

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

79

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Instrument Cluster Descriptions

1. Tachometer

• This gauge measures engine revolutions per minute

(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

2. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The digital gauge will likely indicate a higher tempera-

ture when driving in hot weather, or up mountain
grades. It should not be allowed to exceed the upper
limits of the normal operating range.

WARNING!

• Driving with a hot engine cooling system could

damage your vehicle. If the temperature gauge reads
“H” pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer

(Continued)

WARNING! (Continued)

drops back into the normal range. If the pointer
remains on the “H,” turn the engine off immediately
and call an authorized dealer for service.

• A hot engine cooling system is dangerous. You or

others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Servicing And
Maintenance.” Follow the warnings under the Cool-
ing System Pressure Cap paragraph.

3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The digital display shows the amount of fuel in the

tank.

• The switching on of the digital warning light indicates

that 1 – 1.3 gallons of fuel are left in the tank; in this
situation, refuel as soon as possible.

• Do not travel with the fuel tank almost empty; any

gaps in fuel delivery could damage the catalytic con-
verter.

80

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. Base And Sport Mode Gauge Displays

Depending on what options and trim level your vehicle
may be equipped with, two gauge displays are available
with the push of the Sport Mode button.

• Instant Consumption Bar graph: This bar graph shows

the instant fuel consumption, the style changes accord-
ing to vehicle version while minimum and maximum
values change depending on selected unit. The pos-
sible labels are:

• Mpg
• Km/l
• l/100 km
• “Sport Mode” — Gas Pedal Percentage Gauge: This

gauge shows what percent the gas pedal is currently
depressed at.

• “Sport Mode” — The active instrument cluster display

screen will change to the G-Force screen.

• “Sport Turbo Mode” — This gauge shows the Turbo

boost during acceleration.

• “Turbo Pressure Gauge” — This gauge shows the level

of turbo pressure.

NOTE:

Different trips may have different values even if the

same driving style is maintained. Some factors that may
impact the calculated index value are:

• Traffic conditions
• Trip duration
• Temperature (engine and ambient)

6. Instrument Cluster Display

• The instrument cluster display features a driver-

interactive display. Refer to “Instrument Cluster Dis-
play” in “Getting To Know Your Instrument Panel” for
further information.

INSTRUMENT CLUSTER DISPLAY

Your vehicle may be equipped with an instrument cluster
display, which offers useful information to the driver. With
the ignition in the STOP/OFF mode, opening/closing of a
door will activate the display for viewing, and display the
total miles, or kilometers, in the odometer. Your instrument
cluster display is designed to display important informa-
tion about your vehicle’s systems and features. Using a
driver interactive display located on the instrument panel,
your instrument cluster display can show you how sys-
tems are working and give you warnings when they aren’t.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

81

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The steering wheel mounted controls allow you to scroll
through and enter the main menus and submenus. You can
access the specific information you want and make selec-
tions and adjustments.

Instrument Cluster Display Control Buttons

The driver-interactive instrument cluster display is located
in the center of the instrument cluster.

The system display consists of the following:
• System Status
• Vehicle Information Warning Message Displays
• Personal Settings (Customer Programmable Features)
• Outside Temperature Display
• Trip Computer Functions
• Tire Pressure Monitoring Display
Instrument Cluster Display Control Buttons

Push and release the MENU button briefly to access the
instrument cluster display. Push and hold the MENU
button (approximately one second) to return to the main
screen.

Push and release the up arrow button to scroll upward
through the displayed menu and the related options or to
increase the displayed value.

Push and release the down arrow button to scroll down-
ward through the displayed menu and the related options
or to decrease the value displayed.

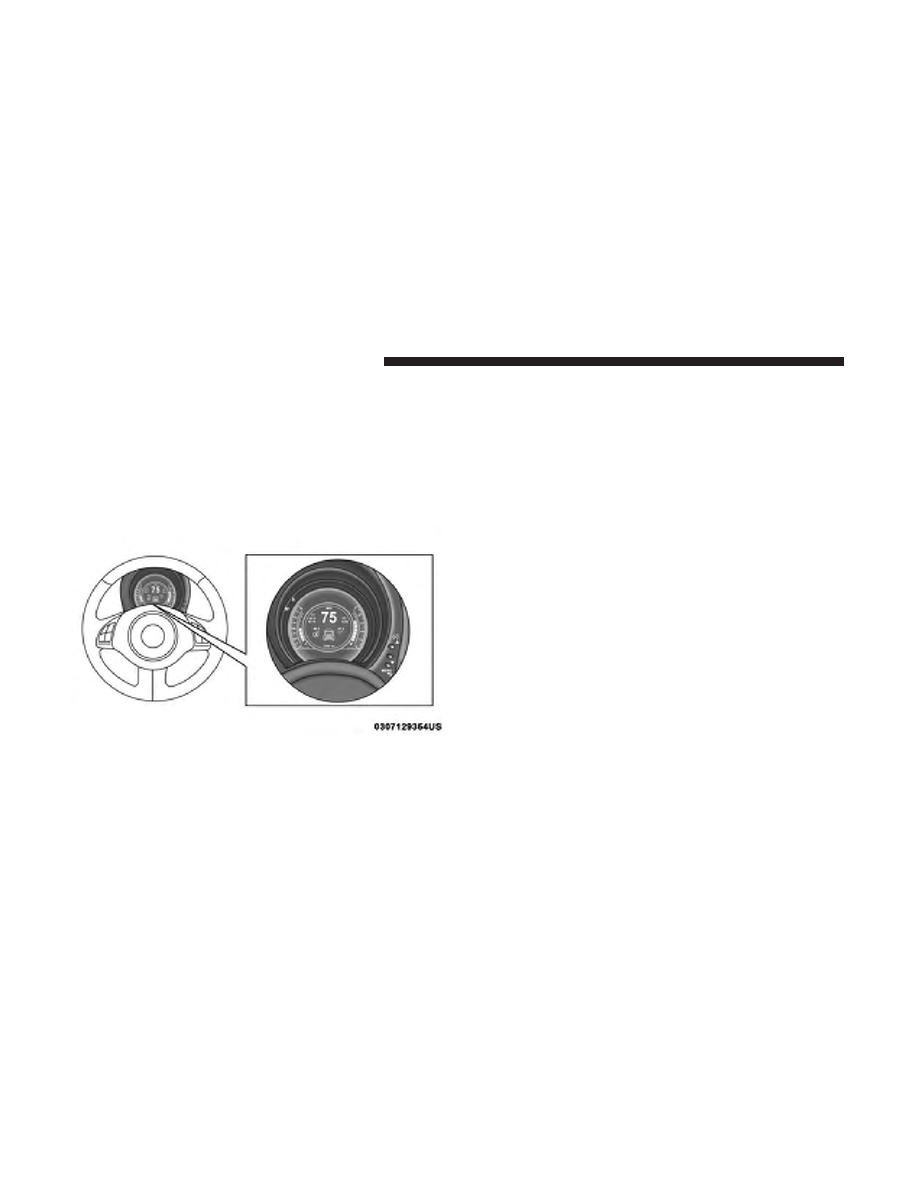

Instrument Cluster Display

82

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE: Up

and down arrow buttons activate different

functions according to the following situations:
• To scroll the menu options upwards or downwards.
• To increase or decrease values during settings.

NOTE:

When opening one of the front doors, the instru-

ment cluster display will turn on the clock and the miles or
kilometers covered (if equipped) for a few seconds.

Instrument Cluster Display Setup Menu

The menu comprises a series of functions arranged in a
cycle. Push and release the up and down arrow buttons to
access the different options and settings (setup).

The setup menu can be activated by pushing the MENU
button. A single push on the up or down arrow button will
scroll through the setup menu options. The menu includes
the following functions:
• Buzzer Volume
• Service — If Equipped
• Headlight Adjustment — If Equipped
• Trip B Data

• Audio Repetition — If Equipped
• Navigation Repetition — If Equipped
Selecting An Option Of The Main Menu Without Sub-
menu

1. Briefly push and release the MENU button to select the

main menu option to set.

2. Push and release the up or down arrow button (by

single pushes) to select the new setting.

3. Briefly push and release the MENU button to store the

new setting and go back to the main menu option
previously selected.

Selecting An Option Of The Main Menu With Submenu

1. Briefly push and release the MENU button to display

the first submenu option.

2. Push and release the up or down arrow button (by

single pushes) to scroll through all the submenu options.

3. Briefly push and release the MENU button to select the

displayed submenu option and to open the relevant
setup menu.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

83

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Push and release the up or down arrow button (by

single pushes) to select the new setting for this submenu
option.

5. Briefly push and release the MENU button to store the

new setting and go back to the previously selected
submenu option.

6. Push and hold the MENU button to return to the main

menu (short hold) or the main screen (longer hold).

Oil Change Reset

Your vehicle is equipped with an engine oil change indi-
cator system. The “Change Engine Oil” message will
appear in the instrument cluster display for approximately
5 seconds after a single chime has sounded to indicate the
next scheduled oil change interval. The engine oil change
indicator system is duty cycle based, which means the
engine oil change interval may fluctuate, dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time the ignition is placed in the MAR (ACC/ON/RUN)
position. To turn off the message temporarily, push and
release the MENU button. To reset the oil change indicator
system (after performing the scheduled maintenance), refer
to the following procedure.

1. Place the ignition in the MAR (ACC/ON/RUN) posi-

tion. (Do not start the engine.)

2. Fully push the accelerator pedal slowly, three times

within 10 seconds.

3. Turn the ignition switch to the OFF position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

TRIP COMPUTER

The Trip Computer is located in the instrument cluster.
It displays trip information such as: trip information,
range, fuel consumption, average speed, and travel time.

Trip Button

The TRIP button, located on the right steering column
stalk, can be used to display and to reset the previously
described values.
• A short button push displays the different values.
• A long button push resets the system and starts a new trip.

84

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Trip Functions

Both trip functions are resettable (reset — start of new trip).

“Trip A” can be used to display the figures relating to:
• Trip Distance A
• Average Fuel Consumption
• Average Speed A
• Travel Time A (Driving Time)
“Trip B” can be used to display the figures relating to:
• Trip Distance B
• Average Fuel Consumption
• Average Speed B
• Travel Time B (Driving Time)
“Current Trip” can be used to display the figures relating to:
• Range
• Instantaneous Fuel Consumption

NOTE: “Trip B” functions may be excluded (see “Trip B
Data”). “Range” and “Instantaneous Fuel Consumption”
cannot be reset.

Values Displayed

Range

This indicates the distance which may be traveled with the
fuel remaining in the tank, assuming that driving condi-
tions will not change. The message “----” will appear on the
display in the following cases:
• Distance less than 30 miles (or 50 km).
• The vehicle is parked for a long time with the engine

running.

NOTE:

The range depends on several factors: driving

style, type of route (freeway, residential, mountain roads,
etc.), and conditions of use of the vehicle (load, tire
pressure, etc.). Trip planning must take into account the
above notes.

Distance Traveled

This value shows the distance covered since the last reset.

Average Fuel Economy

This value shows the approximate average fuel consump-
tion since the last reset.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

85

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Instantaneous Fuel Economy

This indicates the fuel consumption. The value is con-
stantly updated. The message “----” will appear on the
display if the vehicle is parked with the engine running.

Average Speed

This value shows the vehicle’s average speed as a function
of the overall time elapsed since the last reset.

Travel Time

This value shows the time elapsed since the last reset.

WARNING LIGHTS AND MESSAGES

The warning/indicator lights will illuminate in the instru-
ment panel together with a dedicated message and/or
acoustic signal when applicable. These indications are
indicative and precautionary and as such must not be
considered as exhaustive and/or alternative to the infor-
mation contained in the Owner’s Instruction, which you are
advised to read carefully in all cases. Always refer to the
information in this chapter in the event of a failure indica-
tion. All active telltales will display first if applicable. The
system check menu may appear different based upon
equipment options and current vehicle status. Some tell-
tales are optional and may not appear.

Red Warning Lights

— Air Bag Warning Light

This warning light will illuminate to indicate a fault with
the air bag, and will turn on for four to eight seconds as a
bulb check when the ignition is placed in the ON/RUN or
ACC/ON/RUN position. This light will illuminate with a
single chime when a fault with the air bag has been
detected, it will stay on until the fault is cleared. If the light
is either not on during startup, stays on, or turns on while
driving, have the system inspected at an authorized dealer
as soon as possible.

— Brake Warning Light

This warning light monitors various brake functions, includ-
ing brake fluid level and parking brake application. If the
brake light turns on it may indicate that the parking brake is
applied, that the brake fluid level is low, or that there is a
problem with the anti-lock brake system reservoir.

If the light remains on when the parking brake has been
disengaged, and the fluid level is at the full mark on the
master cylinder reservoir, it indicates a possible brake
hydraulic system malfunction or that a problem with the
Brake Booster has been detected by the Anti-Lock Brake
System (ABS) / Electronic Stability Control (ESC) system.

86

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

In this case, the light will remain on until the condition has
been corrected. If the problem is related to the brake
booster, the ABS pump will run when applying the brake,
and a brake pedal pulsation may be felt during each stop.

The dual brake system provides a reserve braking capacity
in the event of a failure to a portion of the hydraulic
system. A leak in either half of the dual brake system is
indicated by the Brake Warning Light, which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level conditions.
The vehicle should have service performed, and the brake
fluid level checked.

If brake failure is indicated, immediate repair is necessary.

WARNING!

Driving a vehicle with the red brake light on is
dangerous. Part of the brake system may have failed.
It will take longer to stop the vehicle. You could have
a collision. Have the vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System (ABS)
are also equipped with Electronic Brake Force Distribution
(EBD). In the event of an EBD failure, the Brake Warning
Light will turn on along with the ABS Light. Immediate
repair to the ABS system is required.

Operation of the Brake Warning Light can be checked by
turning the ignition switch from the OFF position to the
ON/RUN position. The light should illuminate for ap-
proximately two seconds. The light should then turn off
unless the parking brake is applied or a brake fault is
detected. If the light does not illuminate, have the light
inspected by an authorized dealer.

The light also will turn on when the parking brake is
applied with the ignition switch in the ON/RUN position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

— Battery Charge Warning Light

This warning light will illuminate when the battery is not
charging properly. If it stays on while the engine is run-
ning, there may be a malfunction with the charging system.
Contact an authorized dealer as soon as possible.

This indicates a possible problem with the electrical system
or a related component.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

87

-------------------------------------------------------------------------------------------------------------------------------------------------------------

— Door Open Warning Light

This indicator will illuminate when one or more door(s) are
not fully closed.

NOTE:

If the vehicle is moving and a door is opened, there

will also be a single chime.

— Electric Power Steering Fault Warning Light

This warning light will turn on when there’s a fault with the
EPS (Electric Power Steering) system. Refer to “Power Steer-
ing” in “Starting And Operating” for further information.

WARNING!

Continued operation with reduced assist could pose a
safety risk to yourself and others. Service should be
obtained as soon as possible.

— Electronic Throttle Control (ETC) Warning Light

This warning light will illuminate to indicate a problem
with the Electronic Throttle Control (ETC) system. If a
problem is detected while the vehicle is running, the light
will either stay on or flash depending on the nature of the
problem. Cycle the ignition when the vehicle is safely and
completely stopped and the transmission is placed in the

PARK position. The light should turn off. If the light
remains on with the vehicle running, your vehicle will
usually be drivable; however, see an authorized dealer for
service as soon as possible.

NOTE:

This light may turn on if the accelerator and brake

pedals are pressed at the same time.

If the light continues to flash when the vehicle is running,
immediate service is required and you may experience
reduced performance, an elevated/rough idle, or engine
stall and your vehicle may require towing. The light will
come on when the ignition is placed in the ON/RUN or
ACC/ON/RUN position and remain on briefly as a bulb
check. If the light does not come on during starting, have
the system checked by an authorized dealer.

— Engine Coolant Temperature Warning Light

This light warns of an overheated engine condition. If the
engine coolant temperature is too high, this indicator will
illuminate and a single chime will sound.

If the light turns on while driving, safely pull over and stop
the vehicle. If the A/C system is on, turn it off. Also, shift
the transmission into NEUTRAL and idle the vehicle. If the
temperature reading does not return to normal, turn the

88

GETTING TO KNOW YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     3      4      5      6     ..
