Electronic Stability Control (ESC) Activation/Malfunction Indicator Light

Yellow Telltale

Light

What It Means

Electronic Stability Control (ESC) Activation/Malfunction Indicator Light
The “ESC Activation/Malfunction Indicator Light” in the instrument cluster will come on
when the ignition switch is turned to the ON/RUN position. It should go out with the en-
gine running. If the “ESC Activation/Malfunction Indicator Light” comes on continuously
with the engine running, a malfunction has been detected in the ESC system. If this light
remains on after several ignition cycles, and the vehicle has been driven several miles (kilo-
meters) at speeds greater than 30 mph (48 km/h), see your authorized dealer as soon as
possible to have the problem diagnosed and corrected.

• The “ESC Off Indicator Light” and the “ESC Activation/Malfunction Indicator Light”

come on momentarily each time the ignition switch is turned to ON/RUN.

• Each time the ignition is turned to ON/RUN, the ESC system will be ON even if it was

instructionly turned off previously.

• The ESC system will make buzzing or clicking sounds and flash the ESC activation light

when it is active. This is normal; the sounds will stop when ESC becomes inactive
following the maneuver that caused the ESC activation.

164

UNDERSTANDING YOUR INSTRUMENT PANEL

Electronic Stability Control (ESC) OFF Indicator Light

Yellow Telltale

Light

What It Means

Electronic Stability Control (ESC) OFF Indicator Light
This light indicates the Electronic Stability Control (ESC) is off. For further information, refer
to “Electronic Stability Control (ESC)” in “Starting And Operating.”

4

UNDERSTANDING YOUR INSTRUMENT PANEL

165

Engine Check/Malfunction Indicator Light (MIL)

Yellow Telltale

Light

What It Means

Engine Check/Malfunction Indicator Light (MIL)
The Engine Check/Malfunction Indicator Light (MIL) is a part of an Onboard Diagnostic
System called OBD II that monitors engine and automatic transmission control systems. The
light will illuminate when the ignition is in the ON position before engine start. If the bulb
does not come on when turning the key from OFF to ON/RUN, have the condition checked
promptly.
Certain conditions, such as a loose or missing gas cap, poor quality fuel, etc., may illuminate
the light after engine start. The vehicle should be serviced if the light stays on through sev-
eral typical driving styles. In most situations, the vehicle will drive normally and will not
require towing.
When the engine is running, the MIL may flash to alert serious conditions that could lead to
immediate loss of power or severe catalytic converter damage. The vehicle should be ser-
viced as soon as possible if this occurs.

166

UNDERSTANDING YOUR INSTRUMENT PANEL

CAUTION!

Prolonged driving with the Malfunction Indicator
Light (MIL) on could cause damage to the engine
control system. It also could affect fuel economy and
driveability. If the MIL is flashing, severe catalytic
converter damage and power loss will soon occur.
Immediate service is required.

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you
drive slowly or park over flammable substances such
as dry plants, wood, cardboard, etc. This could result
in death or serious injury to the driver, occupants or
others.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

167

Rear Fog Light Indicator — If Equipped

Yellow Telltale

Light

What It Means

Rear Fog Light Indicator
This indicator will illuminate when the rear fog lights are on.

Rear Defrost Light

Yellow Telltale

Light

What It Means

Rear Defrost Light
This indicator will illuminate when the rear window defroster is on. The rear window de-
froster automatically turns off after 20 minutes..

168

UNDERSTANDING YOUR INSTRUMENT PANEL

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to the
heating elements. Labels can be peeled off after
soaking with warm water.

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

169

Anti-Lock Brake (ABS) Indicator Light

Yellow Telltale

Light

What It Means

Anti-Lock Brake (ABS) Indicator Light
After the ignition is turned on, the Anti-Lock Brake System (ABS) light illuminates to indi-
cate function check at vehicle startup. If the light remains on after startup or comes on and
stays on at road speeds, it may indicate that the ABS has detected a malfunction or has be-
come inoperative. The system reverts to standard non-anti-lock brakes.
If both the Brake Warning Light and the ABS Warning Light are on, see an authorized dealer
immediately. Refer to “Anti-Lock Brake System” in “Starting And Operating” for further in-
formation.

170

UNDERSTANDING YOUR INSTRUMENT PANEL

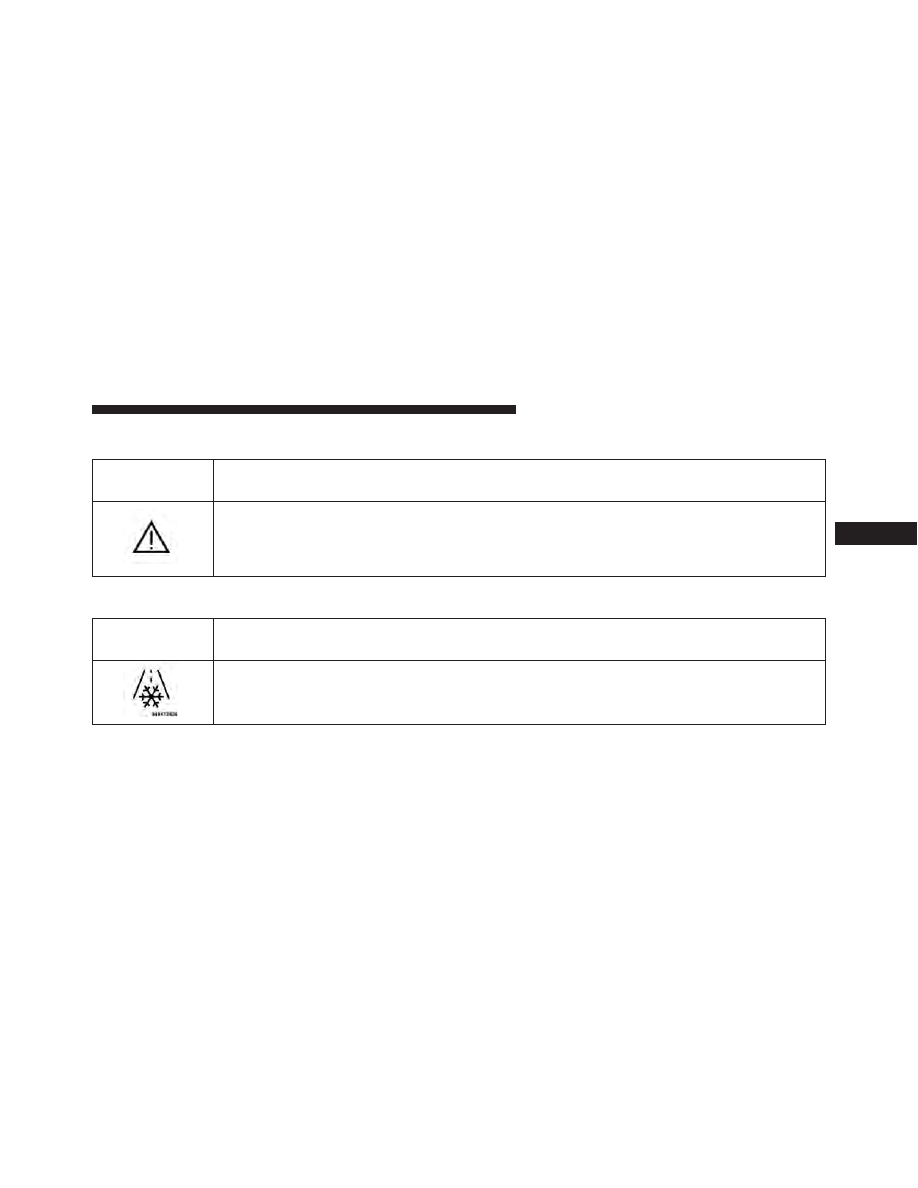

Generic Warning Indicator Light

Yellow Telltale

Light

What It Means

Generic Warning Indicator Light
The Generic Warning Light will illuminate if any of the following conditions occur: Oil
Change Request, Engine Oil Pressure Sensor Failure, External Light Failure, Fuel Cut-Off
Not Available, Parking Sensor Failure, DST System Failure.

Icy Road Condition Indicator Light

Yellow Telltale

Light

What It Means

Icy Road Condition Indicator Light
This light will illuminate during an icy road condition.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

171

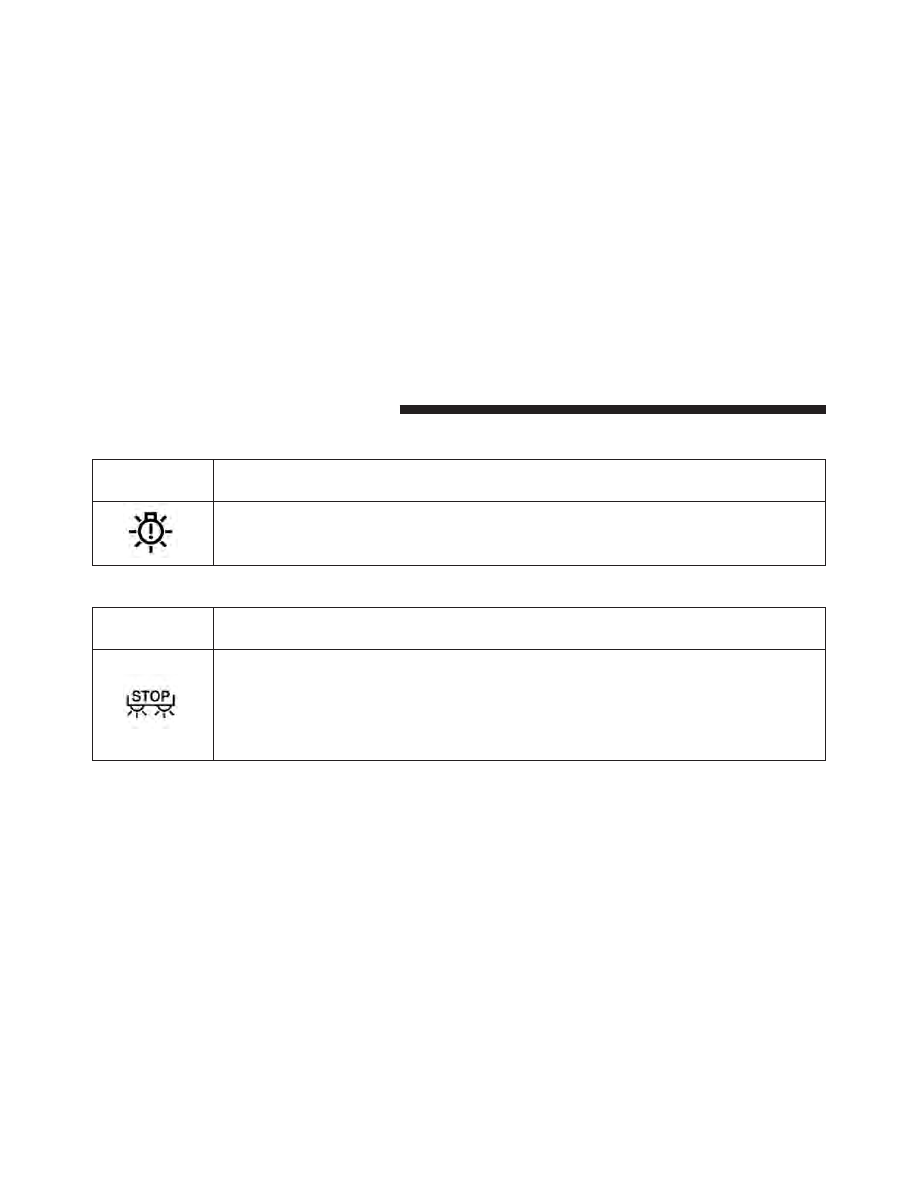

Exterior Bulb Failure Indicator Light

Yellow Telltale

Light

What It Means

Exterior Bulb Failure Indicator Light
This light will illuminate when there is a malfunction in one of the exterior bulbs.

Stop Light Failure Indicator Light

Yellow Telltale

Light

What It Means

Stop Light Failure Indicator Light
This light will illuminate if one or more of the stop light bulb fails.
The failure relating to this light could be:

• One or more blown bulbs

• A blown protection fuse

• A break in the electrical connection

172

UNDERSTANDING YOUR INSTRUMENT PANEL

Glow Plug Light — If Equipped

Yellow Telltale

Light

What It Means

Glow Plug Light — If Equipped
This vehicle will inhibit engine cranking when the ambient temperature is less than –22° F
(–30° C) and the oil temperature sensor reading indicates an engine block heater has not
been used. The Glow Plug light will flash during in cold weather for up to 10 seconds.
If equipped with a block heater harness the message

⬙Plug In Engine Heater⬙, will be dis-

played in the instrument cluster when the ambient temperature is below 5°F (-15° C) at the
time the engine is shut off as a reminder to avoid possible crank delays at the next cold
start.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

173

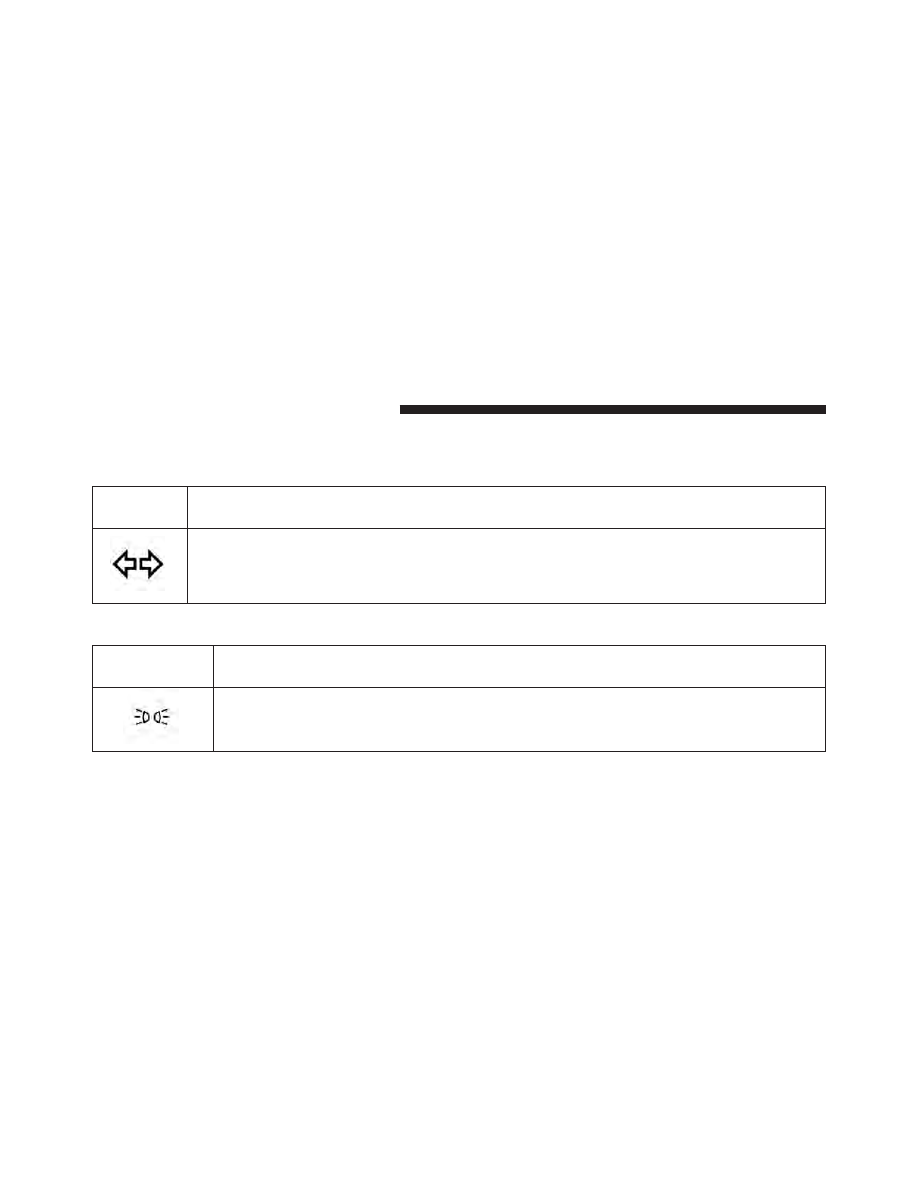

Green Telltale Indicator Lights

Turn Signal Indicator Lights

Green Tell-

tale Light

What It Means

Turn Signal Indicator Lights
The instrument cluster arrow will flash independently for the LEFT or RIGHT turn signal as se-
lected, as well as the exterior turn signal lamp(s) (front and rear) as selected when the multi-
function lever is moved down (LEFT) or up (RIGHT).

Park/Headlight ON Indicator Light

Green Telltale

Light

What It Means

Park/Headlight ON Indicator Light
This indicator will illuminate when the park lights or headlights are turned on.

174

UNDERSTANDING YOUR INSTRUMENT PANEL

Front Fog Indicator Light — If Equipped

Green Telltale

Light

What It Means

Front Fog Indicator Light — If Equipped
This indicator will illuminate when the front fog lights are on.

Cruise Control Engaged Indicator Light

Green Telltale

Light

What It Means

Cruise Control Engaged Indicator Light
This light will turn on when the cruise control has been set to a certain speed.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

175

Blue Telltale Indicator Lights

High Beam Indicator Light

Blue Telltale

Light

What It Means

High Beam Indicator Light
This indicator shows that the high beam headlights are on. Push the multifunction control
lever away from you to switch the headlights to high beam. Pull the lever toward you to
switch the headlights back to low beam. Pull the lever toward you for a temporary high
beam on,

⬙flash to pass⬙ scenario.

176

UNDERSTANDING YOUR INSTRUMENT PANEL

White Telltale Indicator Lights

Electronic Speed Control ON Indicator Light

White Telltale

Light

What It Means

Electronic Speed Control ON Indicator Light
This light will turn on when the electronic speed control is ON, but not set.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

177

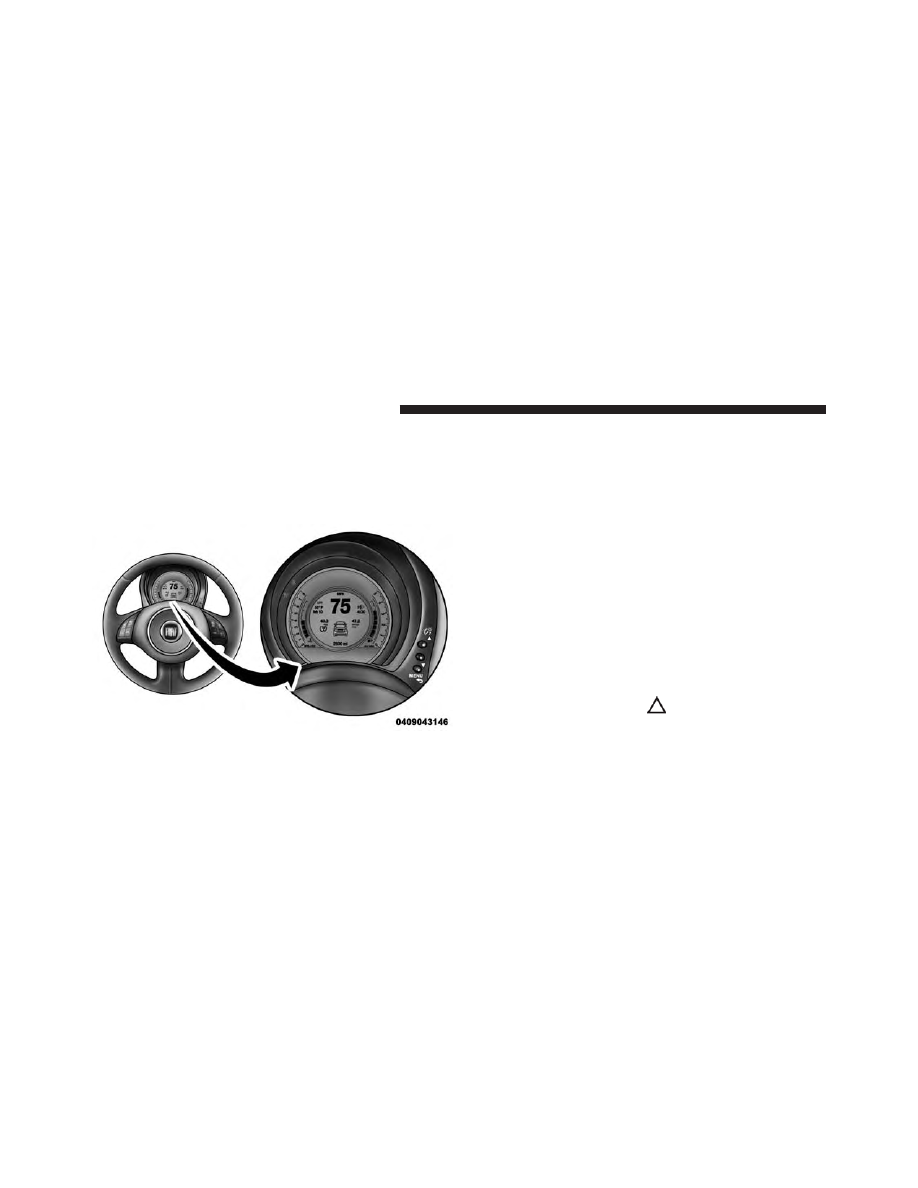

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

The EVIC consists of the following:

• System Status
• Vehicle Information Warning Message Displays
• Personal Settings (Customer-Programmable Features)
• Outside Temperature Display
• Trip Computer Functions
• Tire Pressure Monitoring Display

EVIC Control Buttons

Push and release the MENU button briefly to access the
EVIC. Push and hold the MENU button (approximately
one second) to return to the main screen.

Push and release the UP

arrow button to scroll

upward through the displayed menu and the related
options or to increase the displayed value.

Electronic Vehicle Information Center (EVIC) Display

178

UNDERSTANDING YOUR INSTRUMENT PANEL

Push and release the DOWN

arrow button to scroll

downward through the displayed menu and the re-
lated options or to decrease the value displayed.

NOTE: UP

and DOWN

arrow buttons activate

different functions according to the following situa-
tions:

• To scroll the menu options upwards or downwards.
• To increase or decrease values during settings.

NOTE:

When opening one of the front doors, the EVIC

display will turn on the clock and the miles or kilometers
covered (if equipped) for a few seconds.

Electronic Vehicle Information Center (EVIC)
Setup Menu

The menu comprises a series of functions arranged in a
cycle. Push and release the UP

and DOWN

arrow

buttons to access the different options and settings
(setup).

The setup menu can be activated by pushing the MENU
button. A single push on the UP

or DOWN

arrow

button will scroll through the setup menu options. The
menu includes the following functions:

• Dimmer
• Speed Beep — if Equipped
• Trip B Data
• Audio Repetition
• Speed Display

4

UNDERSTANDING YOUR INSTRUMENT PANEL
