UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT PANEL FEATURES . . . . . . . . . .136
䡵 TURBO BOOST GAUGE . . . . . . . . . . . . . . . . . .137
䡵 SPORT INSTRUMENT CLUSTERS . . . . . . . . . .138
䡵 SPORT TURBO INSTRUMENT CLUSTERS . . . .142
䡵 INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . .146
䡵 WARNING AND INDICATOR LIGHTS . . . . . . .149

▫ Red Telltale Indicator Lights . . . . . . . . . . . . . .150
▫ Yellow Telltale Indicator Lights . . . . . . . . . . . .161
▫ Green Telltale Indicator Lights . . . . . . . . . . . .174
▫ Blue Telltale Indicator Lights. . . . . . . . . . . . . .176

▫ White Telltale Indicator Lights . . . . . . . . . . . .177

䡵 ELECTRONIC VEHICLE INFORMATION CENTER

(EVIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .178

▫ EVIC Control Buttons . . . . . . . . . . . . . . . . . .178
▫ Electronic Vehicle Information Center (EVIC)

Setup Menu . . . . . . . . . . . . . . . . . . . . . . . . .179

▫ Change Engine Oil Indicator System . . . . . . . .181
▫ Trip Computer . . . . . . . . . . . . . . . . . . . . . . .181
▫ Trip Button . . . . . . . . . . . . . . . . . . . . . . . . . .182
▫ Tire Pressure . . . . . . . . . . . . . . . . . . . . . . . . .183

4

▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . .183
▫ Values Displayed . . . . . . . . . . . . . . . . . . . . . .184
▫ EVIC Submenu Personal Settings . . . . . . . . . .185

䡵 CYBERSECURITY. . . . . . . . . . . . . . . . . . . . . . .192
䡵 UCONNECT RADIOS . . . . . . . . . . . . . . . . . . .194
䡵 iPod/USB/MEDIA PLAYER CONTROL — IF

EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . . . .195

䡵 UCONNECT SETTINGS . . . . . . . . . . . . . . . . . .196

▫ Buttons On The Faceplate. . . . . . . . . . . . . . . .197
▫ Buttons On The Touchscreen. . . . . . . . . . . . . .197
▫ Customer Programmable Features — Uconnect 5.0

Settings . . . . . . . . . . . . . . . . . . . . . . . . . . . .197

䡵 UCONNECT 5.0 VOICE RECOGNITION QUICK

TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .205

▫ Introducing Uconnect. . . . . . . . . . . . . . . . . . .205
▫ Get Started . . . . . . . . . . . . . . . . . . . . . . . . . .205
▫ Basic Voice Commands. . . . . . . . . . . . . . . . . .207
▫ Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208
▫ Media. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .209
▫ Voice Text Reply . . . . . . . . . . . . . . . . . . . . . .210
▫ Radio Operation And Mobile Phones. . . . . . . .210
▫ Harmful Interference Statement. . . . . . . . . . . .211
▫ Additional Information. . . . . . . . . . . . . . . . . .211

䡵 STEERING WHEEL AUDIO CONTROLS . . . . . .211

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . .212

䡵 RADIO OPERATION AND MOBILE PHONES . .213
䡵 CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . .213

134

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ Instruction Heating And Air Conditioning . . . . . .213
▫ Automatic Temperature Control (ATC) . . . . . .216

▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . .221

4

UNDERSTANDING YOUR INSTRUMENT PANEL

135

INSTRUMENT PANEL FEATURES

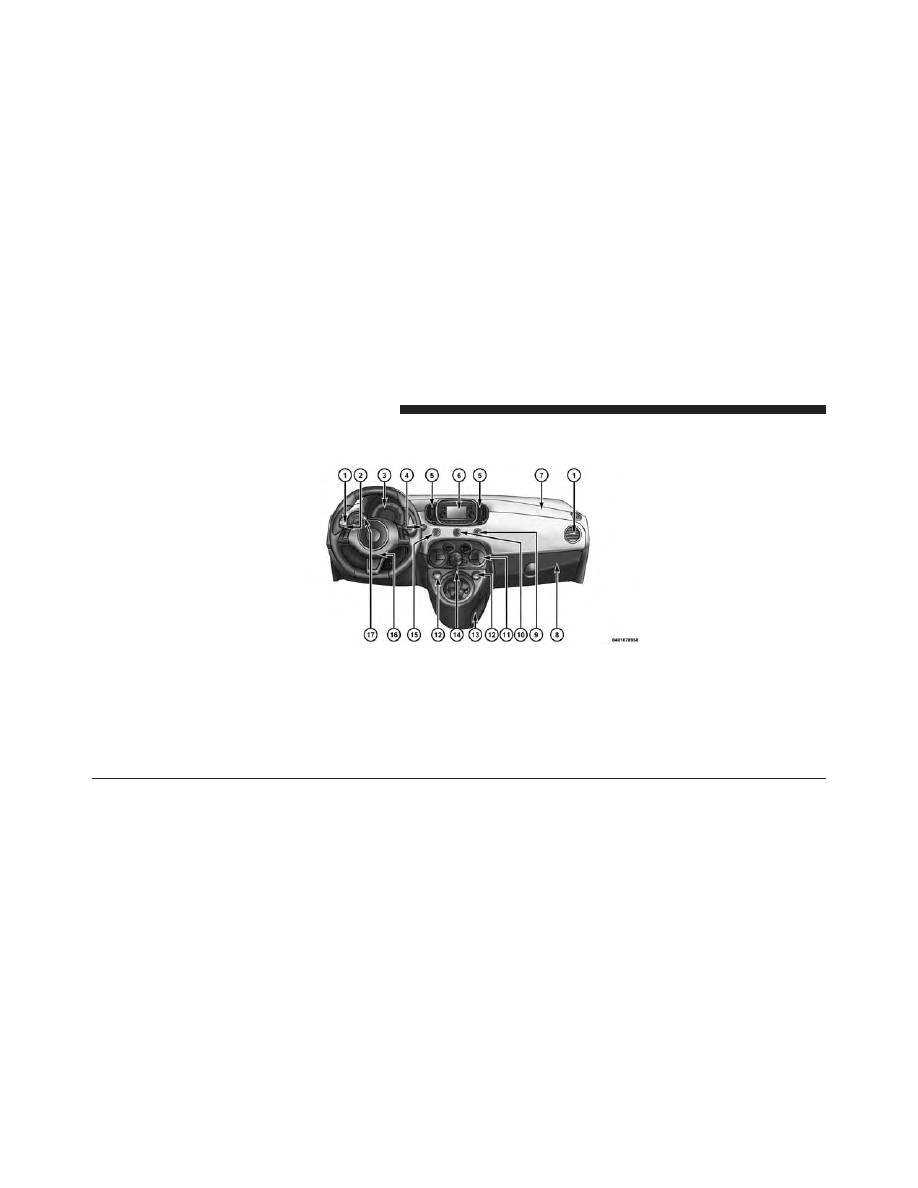

1 — Side Vent

7 — Passenger Air Bag

13 — Storage Compartment

2 — Multifunction Lever – Light Control

8 — Glove Compartment

14 — Gear Selector

3 — Instrument Cluster And Warning
Lights

9 — Rear Defrost Button

15 — Sport Button

4 — Windshield Wiper, Washer, Trip Com-
puter

10 — Hazard Button

16 — Horn/Driver Airbag

5 — Central Air Vents

11 — Climate Controls

17 — Boost Gauge

6 — Radio

12 — Power Windows Control

136

UNDERSTANDING YOUR INSTRUMENT PANEL

TURBO BOOST GAUGE

Your vehicle is equipped with a boost gauge and inte-
grated shift light indicator located to the left of the
instrument cluster. The boost gauge indicates the intake
manifold pressure relative to barometric pressure. The
engine management system in your vehicle intelligently
regulates intake manifold pressure based on environ-
mental (ambient) and engine operating conditions.

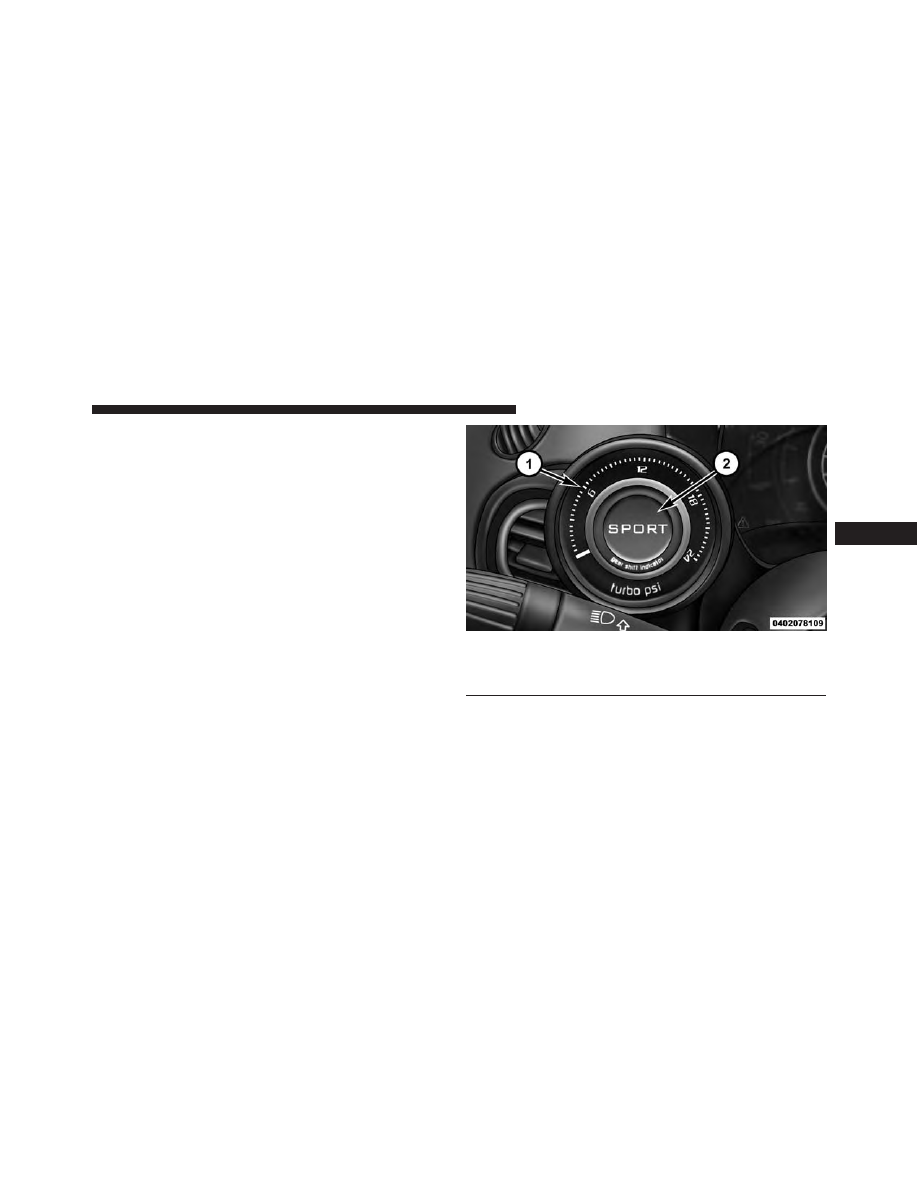

Turbo Boost Gauge

1 — Turbo Boost Gauge
2 — SPORT Indicator

4

UNDERSTANDING YOUR INSTRUMENT PANEL

137

SPORT INSTRUMENT CLUSTERS

Sport Instrument Cluster Base

138

UNDERSTANDING YOUR INSTRUMENT PANEL

Sport Instrument Cluster Sport Mode

4

UNDERSTANDING YOUR INSTRUMENT PANEL

139

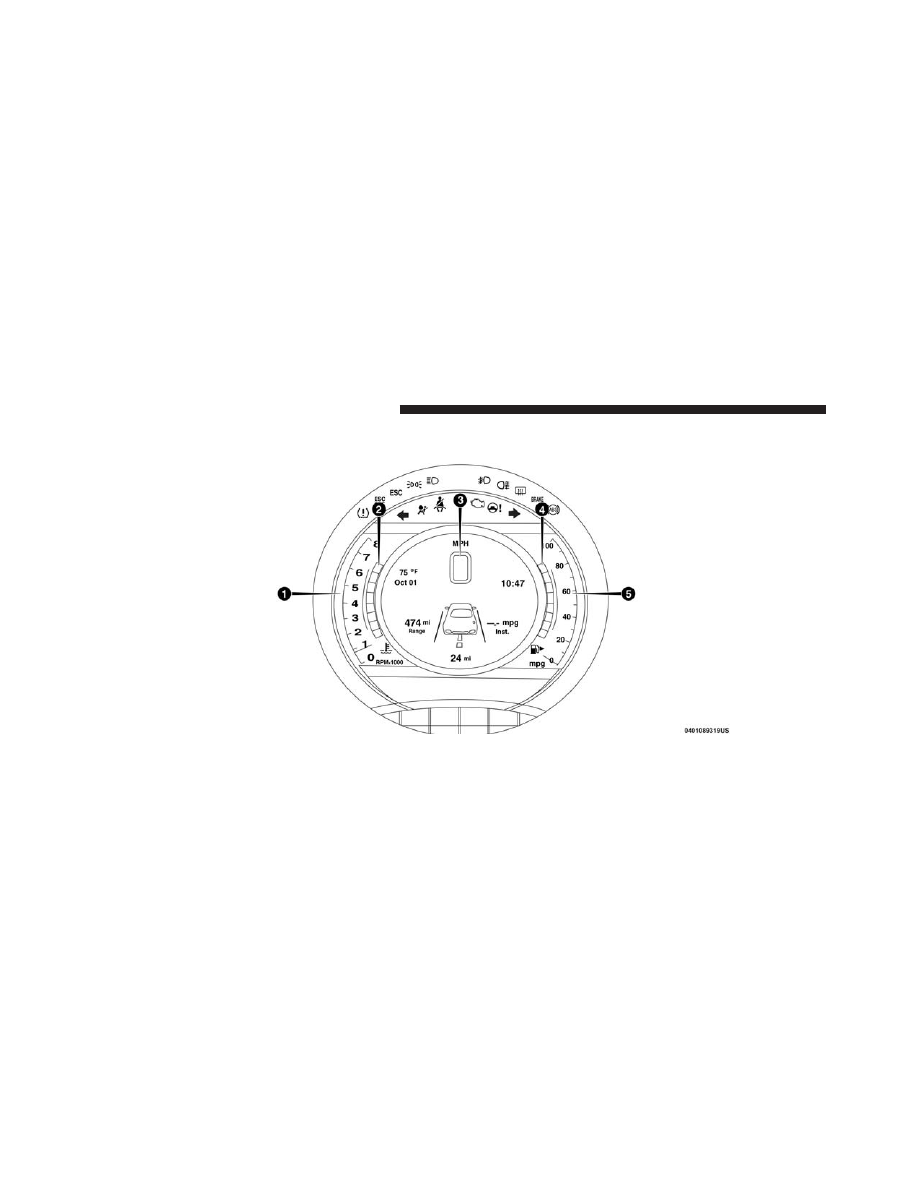

1. Tachometer

• This gauge measures engine revolutions per minute

(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

2. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The digital gauge will likely indicate a higher tem-

perature when driving in hot weather, or up moun-
tain grades. It should not be allowed to exceed the
upper limits of the normal operating range.

WARNING!

Driving with a hot engine cooling system could
damage your vehicle. If the temperature gauge reads
“H” pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H,” turn the engine off immediately
and call an authorized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Maintaining Your
Vehicle.” Follow the warnings under the Cooling
System Pressure Cap paragraph.

140

UNDERSTANDING YOUR INSTRUMENT PANEL

3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The digital display shows the amount of fuel in the

tank.

• The switching on of the digital warning light indi-

cates that 1 – 1.3 gallons of fuel are left in the tank; in
this situation, refuel as soon as possible.

• Do not travel with the fuel tank almost empty; any

gaps in fuel delivery could damage the catalytic
converter.

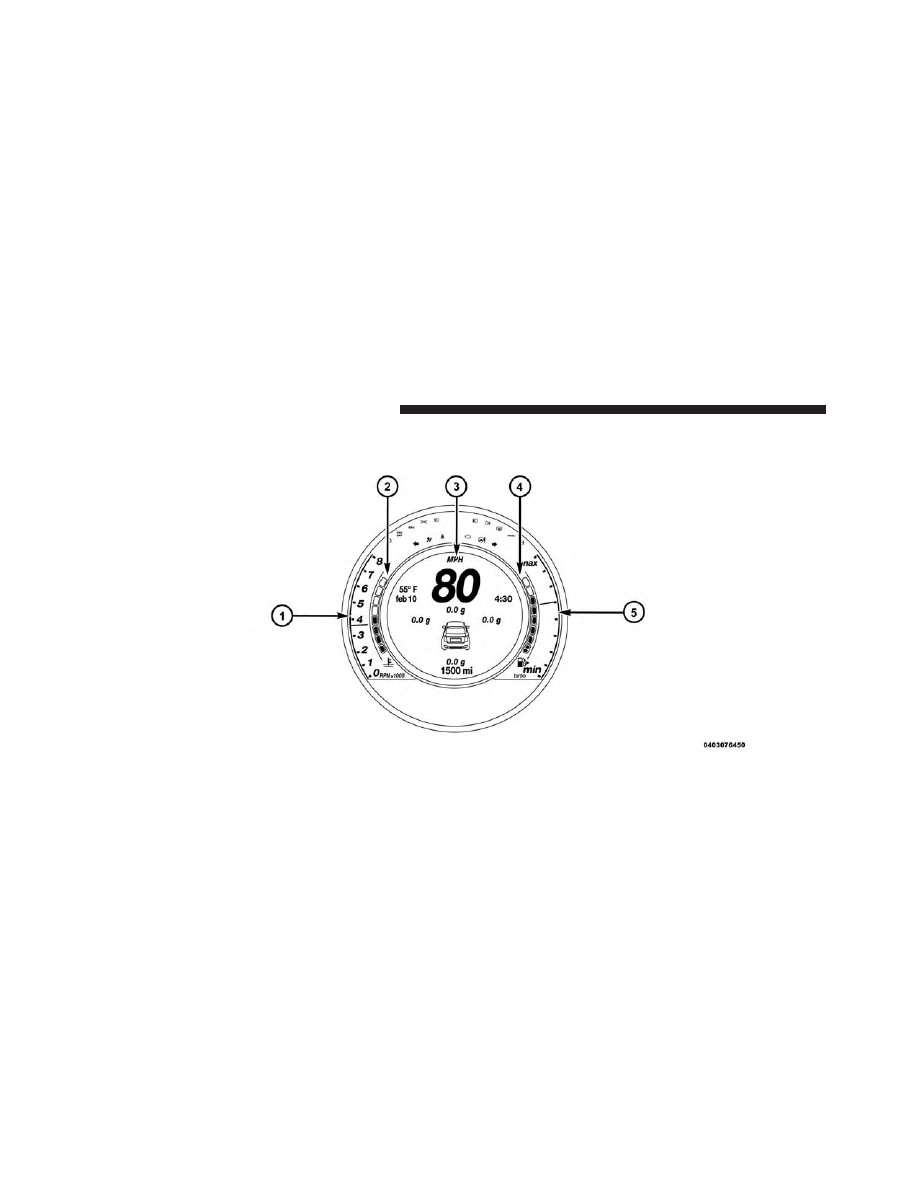

5. Sport Base and Sport Mode Gauge Displays

Depending on what options and trim level, your vehicle
may be equipped with two gauge displays available with
the push of the Sport Mode button.

• “Sport Base” — Instant Consumption Bargraph: This

bargraph shows the instant fuel consumption, the

style changes according to vehicle version while
minimum and maximum values change depending
on selected unit. The possible labels are:

• mpg
• Km/l
• l/100 km
• “Sport Mode” — Gas Pedal Percentage Gauge: This

gauge shows what percent the gas pedal is currently
depressed at.

• “Sport Mode” — The active EVIC screen will change

to the G-Force screen.

NOTE:

Different trips may have different values even if

the same driving style is maintained. Some factors that
may impact the calculated index value are:

• Traffic conditions
• Trip duration
• Temperature (engine and ambient)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

141

SPORT TURBO INSTRUMENT CLUSTERS

Sport Turbo Instrument Cluster Base

142

UNDERSTANDING YOUR INSTRUMENT PANEL

Sport Turbo Instrument Cluster Sport Mode

4

UNDERSTANDING YOUR INSTRUMENT PANEL

143

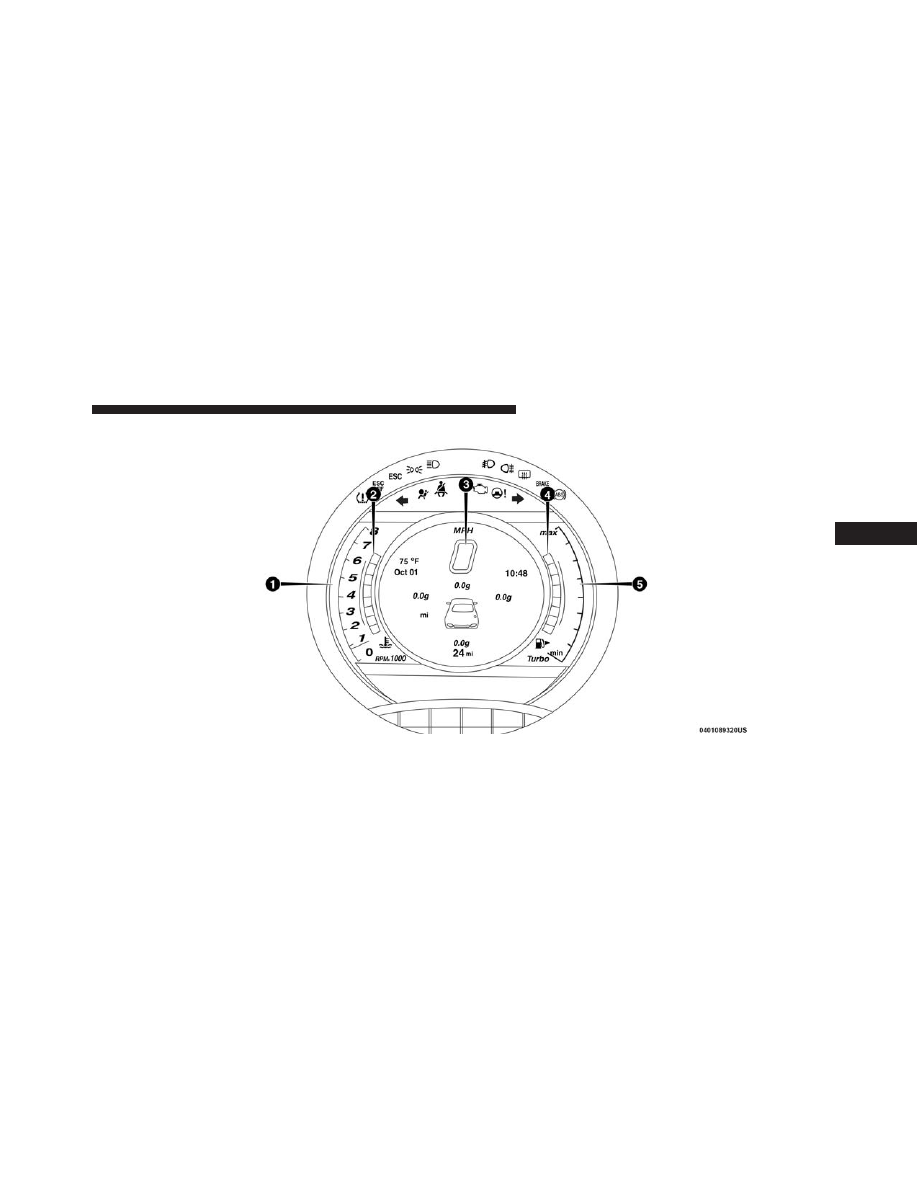

1. Tachometer

• This gauge measures engine revolutions per minute

(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

2. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The digital gauge will likely indicate a higher tem-

perature when driving in hot weather, or up moun-
tain grades. It should not be allowed to exceed the
upper limits of the normal operating range.

WARNING!

Driving with a hot engine cooling system could
damage your vehicle. If the temperature gauge reads
“H” pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H,” turn the engine off immediately
and call an authorized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Maintaining Your
Vehicle.” Follow the warnings under the Cooling
System Pressure Cap paragraph.

144

UNDERSTANDING YOUR INSTRUMENT PANEL

3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The digital display shows the amount of fuel in the

tank.

• The switching on of the digital warning light indi-

cates that 1 – 1.3 gallons of fuel are left in the tank; in
this situation, refuel as soon as possible.

• Do not travel with the fuel tank almost empty; any

gaps in fuel delivery could damage the catalytic
converter.

5. Base and Sport Mode Gauge Displays

Depending on what options and trim level, your vehicle
may be equipped with two gauge displays available with
the push of the Sport Mode button.

• “Sport Turbo Base” — Instant Consumption Bar

Graph: This bar graph shows the instant fuel con-
sumption, the style changes according to vehicle

version while minimum and maximum values
change depending on selected unit. The possible
labels are:

• mpg
• Km/l
• l/100 km
• “Turbo Sport Mode” — Turbo Boost Gauge: This

gauge shows what pressure the turbo boost is cur-
rently at.

• “Turbo Sport Mode” — The active EVIC screen will

change to the G-Force screen.

NOTE:

Different trips may have different values even if

the same driving style is maintained. Some factors that
may impact the calculated index value are:

• Traffic conditions
• Trip duration
• Temperature (engine and ambient)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

145

INSTRUMENT CLUSTER

Instrument Cluster

146

UNDERSTANDING YOUR INSTRUMENT PANEL

1. Tachometer

• This gauge measures engine revolutions per minute

(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

2. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The digital gauge will likely indicate a higher tem-

perature when driving in hot weather, or up moun-
tain grades. It should not be allowed to exceed the
upper limits of the normal operating range.

WARNING!

Driving with a hot engine cooling system could
damage your vehicle. If the temperature gauge reads
“H” pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H,” turn the engine off immediately
and call an authorized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Maintaining Your
Vehicle.” Follow the warnings under the Cooling
System Pressure Cap paragraph.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

147
