Fiat 124 Spider (2019 year). Instruction - part 7





Key Left-In-Vehicle Warning Beep
(with the advanced keyless function)
If a key fob is left in the vehicle and all
the doors and the trunk are locked
using a separate key fob, a beep sound
is heard for about ten seconds to
remind the driver that the key fob has
been left in the vehicle.
If this happens, open the door and
remove the key fob. A key fob removed
from the vehicle this way may not
function because its functions may
have been temporarily suspended.
Perform the applicable procedure to
restore the functions of the key fob (see
paragraph “Keys” in “Getting To Know
Your Vehicle” chapter).
Vehicle Speed Alarm — If Equipped
The vehicle speed alarm function is
designed to alarm the driver via a single
beep sound and a warning indication in
the instrument cluster that the
previously set vehicle speed has been
exceeded.
You can change the vehicle speed
setting at which the warning is triggered
(see paragraph “Trip Computer” in
“Getting To Know Your Vehicle”
chapter).

Tire Inflation Pressure Warning
Beep — If Equipped
Vehicle With Conventional Tires
: the
warning beep sound will be heard for
about three seconds when there is any
abnormality in tire inflation pressures
(see “TPMS” in “Safety” chapter).
Vehicle With Run-Flat Tires (If
Equipped): the warning beep sound will
be heard for about three seconds if the
tire pressures decrease. If the tire
pressure decreases extremely, a beep
sound will be heard for approximately
30 seconds (see “TPMS” in “Safety”
chapter).
Blind Spot Monitoring (BSM)
System Warning Beep — If
Equipped
Driving Forward
: the warning beep
operates when the direction indicator
lever is operated to the side where the
Blind Spot Monitoring (BSM) warning
light is illuminated.
Note: A personalized function is
available to change the Blind Spot
Monitoring (BSM) warning beep sound
volume.

Reversing: if a moving object such as
a vehicle or two-wheeled vehicle
approaches on the left or right from
behind your vehicle, the Blind Spot
Monitoring (BSM) warning sound is
activated.
Electronic Steering Lock Warning
Beep
The warning beep operates if the
steering wheel is not unlocked after the
keyless ignition START/STOP button is
pushed.
Speed Limiter Warning Beep — If
Equipped
If the vehicle speed exceeds the set
speed by about 2 MPH (3 km/h) or
more, a warning beep operates
continuously.
The warning beep operates until the
vehicle speed decreases to the set
speed or less.

105

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PERSONALIZATION FEATURES

Overview

The following Personalization Features can be set or changed by the customer or by an authorized dealer.
Personalization Features differ depending on the market and specification.
Settings change method

1. Settings can be changed by operating the center display screen

A: Refer to the “Settings” paragraph in Fiat Connect 7.0 Supplement for further information.

B: Refer to “Fuel Economy Monitor” paragraph in this chapter.

2. Settings can be changed by operating the vehicle switches

C: Refer to “Auto Lock/Unlock Function” paragraph in “Getting To Know Your Vehicle” for further information.

D: Refer to “Key Fob” in “Getting To Know Your Vehicle” for further information.

E: Refer to “Lock/Unlock With Request Switch (With The Advanced Keyless Function)” (Doors) in “Getting To Know Your

Vehicle” for further information.

3. Settings can be changed by an authorized dealer (refer to the following table)

X: Refer to your authorized dealer for setting change.

Item

Feature

Factory Setting

Available Settings

Settings Change Method

1

2

3

Safety

Blind Spot
Monitoring
System (if
equipped)

Warning Beep Volume (*)

High

High/Low/Off

A

X

106

GETTING

TO

KNOW

YOUR

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Item

Feature

Factory Setting

Available Settings

Settings Change Method

1

2

3

Vehicle

Door Locks

Operation condition of

auto lock/unlock function

Lock: When

Driving/Unlock:

IGN Off

Lock: When

Driving/Unlock: In

Park/Lock: Out of

Park Unlock: In

Park/Lock: Shifting

Out of Park/ Lock:

When Driving Unlock:

IGN Off/ Lock: When

Driving/Off

A

C

X

Keyless
Entry
System

Time for locking door

automatically

30 seconds

90 seconds/
60 seconds/

30 seconds

A

X

Advanced
Keyless
Entry
System

Time for locking door

automatically

30 seconds

90 seconds/
60 seconds/

30 seconds

A

X

Auto-lock function

operation/non operational

Off

On/Off

A

X

Beep volume when

locking/unlocking

Off or Medium

High/Medium/

Low/Off

A

D/E

X

Illuminated
Entry
System

Time until interior lights

turn off after closing door

15 seconds

60 seconds/
30 seconds/
15 seconds/
7.5 seconds

A

X

Time until interior lights

turn off automatically

when any door is not

closed completely

30 minutes

60 minutes/
30 minutes/

10 minutes

A

X

Auto-Wiper
Control

Operational/

non-operational

On

On/Off (**)

A

X

107

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Item

Feature

Factory Setting

Available Settings

Settings Change Method

1

2

3

Daytime
Running
Lights (DRL)

Operational/

non-operational

On

On/Off

X

Auto
headlight
off (***)

Time until headlights

turn off

30 second

120 seconds/

90 seconds/
60 seconds/

30 seconds/Off (****)

A

X

Auto-Light
Control

Timing by which lights

turn on

Medium

High/

Med. High/

Medium/

Med. Low/Low

A

X

Adaptive
Front
Lighting
System
(AFS)

Operational/

non-operational (***)

On

On/Off

A

X

Lights-On
Reminder

Warning beep volume

High

High/Low/Off

A

X

Coming
Home
System

Time until headlights

turn off

30 seconds

120 seconds/

90 seconds/
60 seconds/

30 seconds/Off

A

X

Leaving
Home Light
System

Operational/

Non-operational

On or Off

On/Off

A

X

Turn Signals

Beep volume

Low

High/Low

A

X

Three-Flash
Turn Signal

Operational/

Non-operational

On or Off

On/Off

A

X

108

GETTING

TO

KNOW

YOUR

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Item

Feature

Factory Setting

Available Settings

Settings Change Method

1

2

3

System

Language

Language indicated

in display

English

Depends on

arket (****)

A

X

Temperature

Temperature unit

indicated in display

°C

°F/°C

A

X

Distance

Distance unit indicated

in display

mi or km

mi/km

A

X

Fuel Economy Monitor

Ending
Display

On/Off

Off

On/Off

B

X

Fuel
Economy
Resetting
Procedure

Linkage/non-linkage with

fuel economy reset and

trip meter reset

Off

On/Off

B

X

(—) Feature setting change not available.
(*) Only the volume of the warning beep during Blind Spot Monitoring (BSM) operation can be changed. The volume of the
warning beep during Rear Cross Traffic Alert (RCTA) operation cannot be changed.
(**) If the auto-wiper control is set to Off, the wiper lever AUTO position is set to intermittent operation.
(***) Though these systems can be turned Off, doing so will defeat the purpose of the system and FCA recommends that these
systems remain On.
(****) Available only in display from the center display.

109

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ONBOARD
DIAGNOSTIC
SYSTEM — OBD II

Your vehicle is equipped with a
sophisticated Onboard Diagnostic
system called OBD II. This system
monitors the performance of the
emissions, engine, and automatic
transmission control systems. When
these systems are operating properly,
your vehicle will provide excellent
performance and fuel economy, as well
as engine emissions well within current
government regulations.
If any of these systems require service,
the OBD II system will turn on the
Malfunction Indicator Light (MIL). It will
also store diagnostic codes and other
information to assist your service
technician in making repairs. Although
your vehicle will usually be drivable and
not need towing, see your authorized
dealer for service as soon as possible.

Caution!

Prolonged driving with the MIL on could

cause further damage to the emission
control system. It could also affect fuel
economy and driveability. The vehicle must
be serviced before any emissions tests
can be performed.

If the MIL is flashing while the vehicle is

running, severe catalytic converter damage
and power loss will soon occur. Immediate
service is required.

Onboard Diagnostic
System (OBD II)
Cybersecurity

Your vehicle is required to have an
Onboard Diagnostic system (OBD II)
and a connection port to allow access
to information related to the
performance of your emissions
controls. Authorized service technicians
may need to access this information to
assist with the diagnosis and service of
your vehicle and emissions system.

Warning!

ONLY an authorized service technician

should connect equipment to the OBD II
connection port in order to read the VIN,
diagnose, or service your vehicle.

If unauthorized equipment is connected

to the OBD II connection port, such as a
driver-behavior tracking device, it may:

Be possible that vehicle systems,

including safety related systems, could be
impaired or a loss of vehicle control could
occur that may result in an accident
involving serious injury or death.

Access, or allow others to access,

information stored in your vehicle systems,
including personal information.

For further information, refer to
“CyberSecurity” in “Tips, Controls, and
General Information” in your Owner’s
Instruction Radio Supplement.

110

GETTING

TO

KNOW

YOUR

INSTRUMENT

P

ANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

EMISSIONS
INSPECTION AND
MAINTENANCE
PROGRAMS

In some localities, it may be a legal
requirement to pass an inspection of
your vehicle's emissions control
system. Failure to pass could prevent
vehicle registration.

For states that require
an Inspection and
Maintenance (I/M), this
check verifies the
“Malfunction Indicator

Light (MIL)” is functioning and is not on
when the engine is running, and that
the OBD II system is ready for testing.
Normally, the OBD II system will be
ready. The OBD II system may not be
ready if your vehicle was recently
serviced, recently had a dead battery or
a battery replacement. If the OBD II
system should be determined not ready
for the I/M test, your vehicle may fail the
test.

Your vehicle has a simple ignition
actuated test, which you can use prior
to going to the test station. To check if
your vehicle's OBD II system is ready,
you must do the following:

1. Cycle the ignition switch to the ON
position, but do not crank or start the
engine.

Note:

If you crank or start the engine,

you will have to start this test over.

2. As soon as you cycle the ignition
switch to the ON position, you will see
the “Malfunction Indicator Light (MIL)”
symbol come on as part of a normal
bulb check.

3. Approximately 15 seconds later, one
of two things will happen:

The MIL will flash for about ten

seconds and then return to being fully
illuminated until you turn OFF the
ignition or start the engine. This means
that your vehicle's OBD II system is not
ready
and you should not proceed to
the I/M station.

The MIL will not flash at all and will

remain fully illuminated until you place
the ignition in the off position or start
the engine. This means that your
vehicle's OBD II system is ready and
you can proceed to the I/M station.

If your OBD II system is not ready, you
should see an authorized dealer or
repair facility. If your vehicle was
recently serviced or had a battery failure
or replacement, you may need to do
nothing more than drive your vehicle as
you normally would in order for your
OBD II system to update. A recheck
with the above test routine may then
indicate that the system is now ready.
Regardless of whether your vehicle's
OBD II system is ready or not, if the MIL
is illuminated during normal vehicle
operation you should have your vehicle
serviced before going to the I/M station.
The I/M station can fail your vehicle
because the MIL is on with the engine
running.

111

-------------------------------------------------------------------------------------------------------------------------------------------------------------

112

This page is intentionally left blank

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SAFETY SYSTEMS

The vehicle has the following safety
systems:

Anti-lock Braking System (ABS)

Traction Contol System (TCS)

Dynamic Stability Control (DSC)

For the operation of the systems, see
the following pages.

ABS System (Anti-lock
Braking System)

The ABS control unit continuously
monitors the speed of each wheel. If
one wheel is about to lock up, the ABS
responds by automatically releasing
and reapplying that wheel's brake. The
driver will feel a slight vibration in the
brake pedal and may hear a chattering
noise from the brake system. This is
normal ABS system operation.
Continue to depress the brake pedal
without pumping the brakes. The
warning light turns on when the system
has a malfunction. Refer to “Warning
Lights And Messages” in “Getting To
Know Your Instrument Panel” for further
information.

Note:

Braking distances may be longer on

loose surfaces (snow or gravel, for
example) which usually have a hard
foundation. A vehicle with a normal
braking system may require less
distance to stop under these

conditions because the tires will build
up a wedge of surface layer when the
wheels skid.

The sound of the ABS operating

may be heard when starting the engine
or immediately after starting the
vehicle; however, it does not indicate
a malfunction.

Warning!

The ABS contains sophisticated

electronic equipment that may be
susceptible to interference caused by
improperly installed or high output radio
transmitting equipment. This interference
can cause possible loss of anti-lock
braking capability. Installation of such
equipment should be performed by
qualified professionals.

Pumping of the Anti-Lock Brakes will

diminish their effectiveness and may lead
to a collision. Pumping makes the
stopping distance longer. Just press firmly
on your brake pedal when you need to
slow down or stop.

The ABS cannot prevent the natural

laws of physics from acting on the vehicle,
nor can it increase braking or steering
efficiency beyond that afforded by the
condition of the vehicle brakes and tires or
the traction afforded.

The ABS cannot prevent collisions,

including those resulting from excessive
speed in turns, following another vehicle
too closely, or hydroplaning.

The capabilities of an ABS equipped

vehicle must never be exploited in a
reckless or dangerous manner that could
jeopardize the user’s safety or the safety of
others.

TCS System (Traction
Control System)

Warning!

The capability of the TCS must never be
tested irresponsibly and dangerously, in
such a way as to compromise personal
safety and the safety of others.

The Traction Control System (TCS)
enhances traction and safety by
controlling engine torque and braking.
When the TCS detects driving wheel
slippage, it can lower engine torque and
operate the brakes to prevent loss of
traction. This means that on a slick
surface, the engine adjusts
automatically to provide optimum
power to the drive wheels, limiting
wheel spin and loss of traction.
The indicator light turns on when the
system has a malfunction. Refer to
“Warning Lights And Messages” in
“Getting To Know Your Instrument
Panel” for further information.

114

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TCS / DSC Indicator Light
The

indicator light stays on for a few

seconds when the ignition is placed in
the ON mode.
If the TCS or DSC is operating, the
indicator light flashes.
If the

indicator light stays on, the

TCS, DSC or the brake assist system
may have a malfunction and they may
not operate correctly. Contact your
authorized dealer.

Note:

In addition to the indicator light

flashing, a slight sound will come from
the engine. This indicates that the
TCS/DSC is operating properly.

On slippery surfaces, such as fresh

snow, it will be impossible to achieve
high rpm when the TCS is on.

DSC System (Dynamic
Stability Control)

The Dynamic Stability Control (DSC)
automatically controls braking and
engine torque in conjunction with
systems such as ABS and TCS to help
control side slip when driving on
slippery surfaces, or during sudden or
evasive maneuvering, enhancing vehicle
safety. Refer to “ABS System (Antilock
Brake System)” and “TCS System
(Traction Control System)” in this
chapter for further information.
DSC operation is possible at speeds
greater than 12 mph (20 km/h).

The indicator light turns on when the
system has a malfunction. Refer to
“Warning Lights And Messages” in
“Getting To Know Your Instrument
Panel” for further information.
Note: The DSC may not operate
correctly unless the following are
observed:

Use tires of the correct size

specified for your vehicle on all four
wheels.

Use tires of the same manufacturer,

brand and tread pattern on all four
wheels.

Do not mix worn tires.

Note: The DSC may not operate
correctly when tire chains are used.

TCS / DSC Indicator Light
The

indicator light stays on for a few

seconds when the ignition is placed in
the ON mode. It also illuminates when
the DSC OFF switch is pressed and
TCS/DSC is switched off.
If the light stays on, the TCS, DSC or
the brake assist system may have a
malfunction and they may not operate
correctly. Take your vehicle to an
authorized dealer.

DSC OFF Indicator Light
The

indicator light stays on for a few

seconds when the ignition is placed in
the ON mode. It also illuminates when
the DSC OFF switch is pressed and
TCS/DSC is switched off.
If the light remains illuminated and the
TCS/DSC is not switched off, contact
your authorized dealer. The DSC may
have a malfunction.

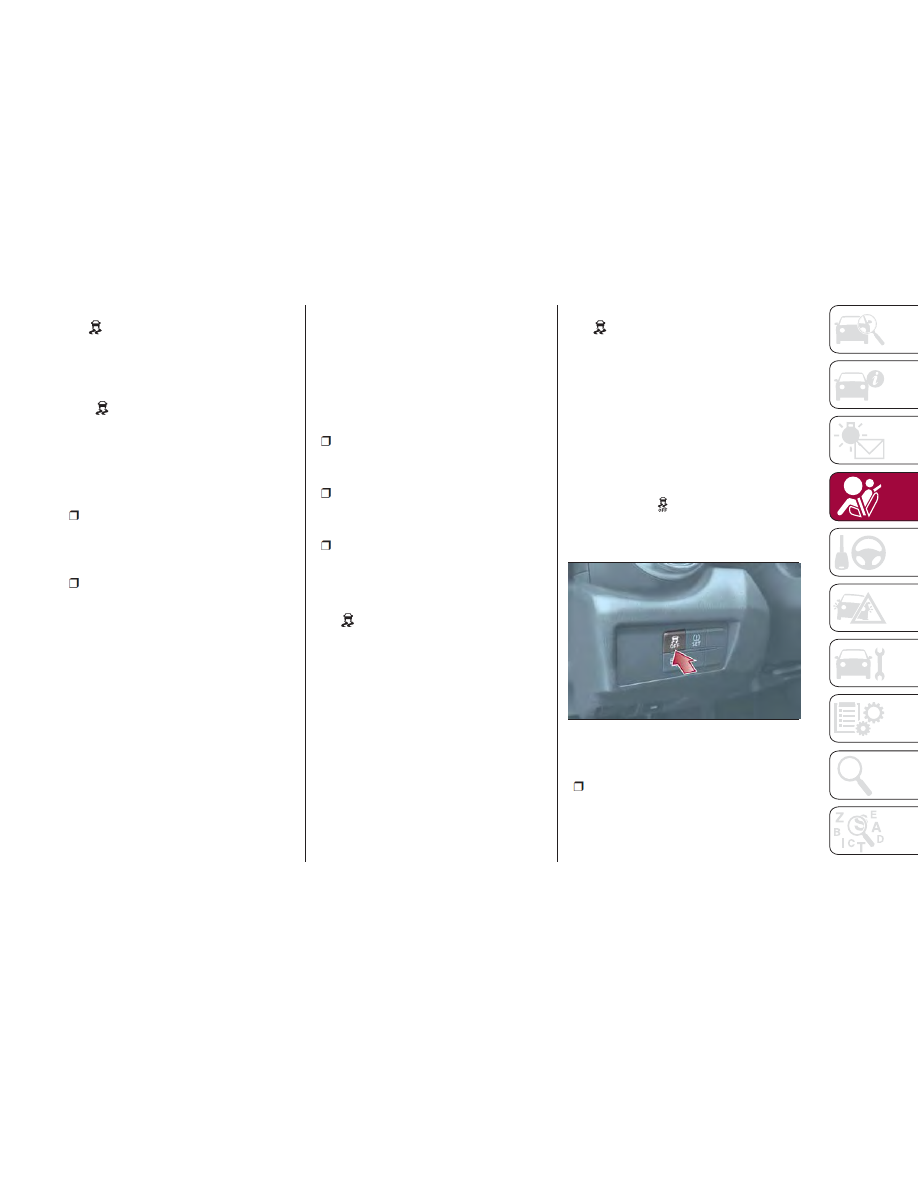

DSC OFF Switch
Push the switch to turn off the
TCS/DSC. The

indicator light in the

instrument cluster will illuminate. Push
the switch again to turn the TCS/DSC
back on. The indicator light will turn off.

Note:

When DSC is on and you attempt

to free the vehicle when it is stuck, or
drive it out of freshly fallen snow, the
TCS (part of the DSC system) will
activate. Depressing the accelerator

05060301-12A-001

DSC OFF Switch

115

-------------------------------------------------------------------------------------------------------------------------------------------------------------

will not increase engine power and
freeing the vehicle may be difficult.
When this happens, turn off the
TCS/DSC.

If the TCS/DSC is off when the

engine is turned off, it automatically
activates when the ignition is placed in
the ON mode.

Warning!

Dynamic Stability Control (DSC) cannot

prevent the natural laws of physics from
acting on the vehicle, nor can it increase
the traction afforded by prevailing road
conditions. DSC cannot prevent accidents,
including those resulting from excessive
speed in turns, driving on very slippery
surfaces, or hydroplaning. DSC also
cannot prevent accidents resulting from
loss of vehicle control due to inappropriate
driver input for the conditions. Only a safe,
attentive, and skillful driver can prevent
accidents. The capabilities of an DSC
equipped vehicle must never be exploited
in a reckless or dangerous manner which
could jeopardize the user’s safety or the
safety of others.

Vehicle modifications, or failure to

properly maintain your vehicle, may
change the handling characteristics of your
vehicle, and may negatively affect the
performance of the DSC system. Changes
to the steering system, suspension,
braking system, tire type and size or wheel

size may adversely affect DSC
performance. Improperly inflated and
unevenly worn tires may also degrade
DSC performance. Any vehicle
modification or poor vehicle maintenance
that reduces the effectiveness of the DSC
system can increase the risk of loss of
vehicle control, vehicle rollover, personal
injury and death.

AUXILIARY DRIVING
SYSTEMS

Blind Spot Monitoring
(BSM) System

The Blind Spot Monitoring (BSM)
system is designed to assist the driver
during lane changes by alerting the
driver to the presence of vehicles
approaching from the rear in an
adjacent lane.
The system detects vehicles
approaching from the rear while
traveling forward at a speed of 19 mph
(30 km/h) or faster, and will activate the

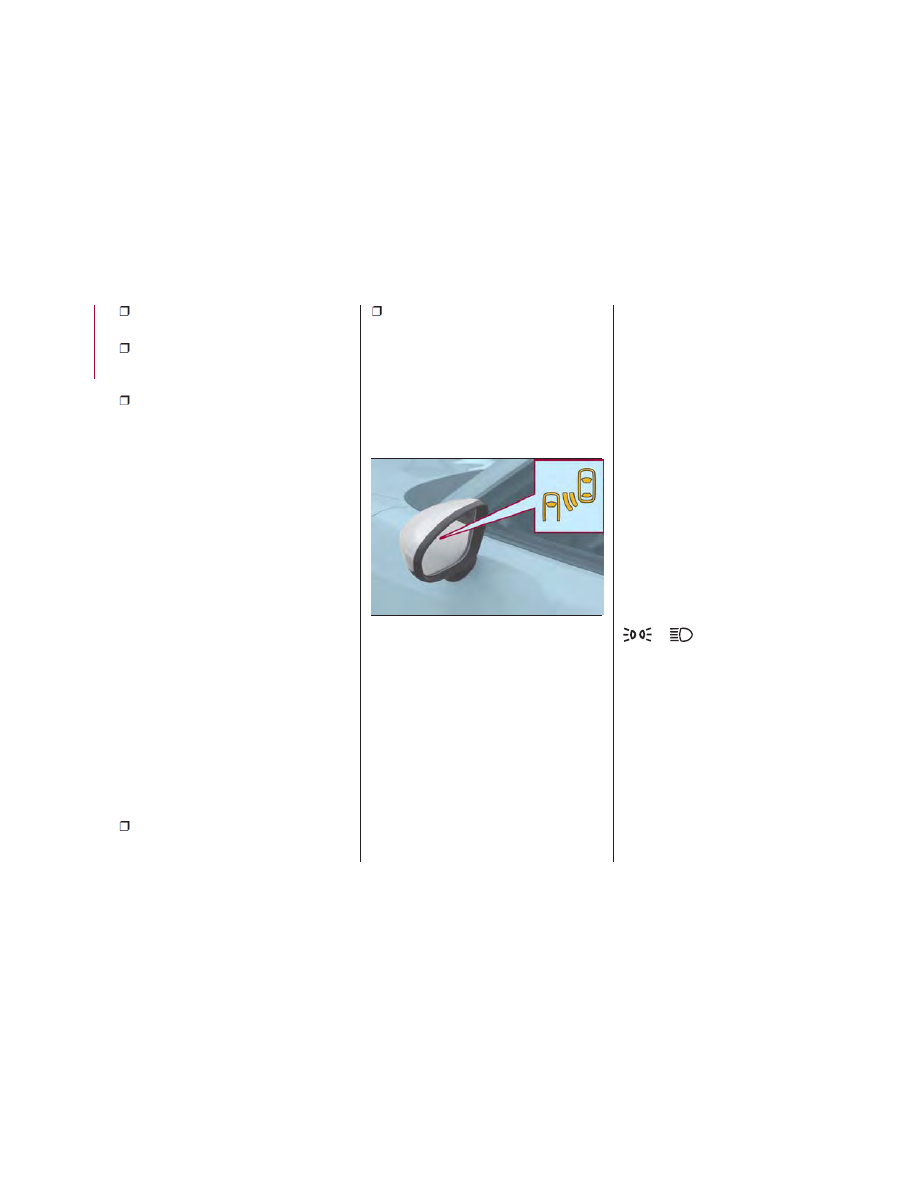

BSM warning lights equipped within the
door mirrors.
If the turn signal lever is operated to
signal a lane change in the direction in
which the warning light is illuminated,
the system warns the driver of a vehicle
in the detection area by flashing the
warning light and activating an audible
alert.

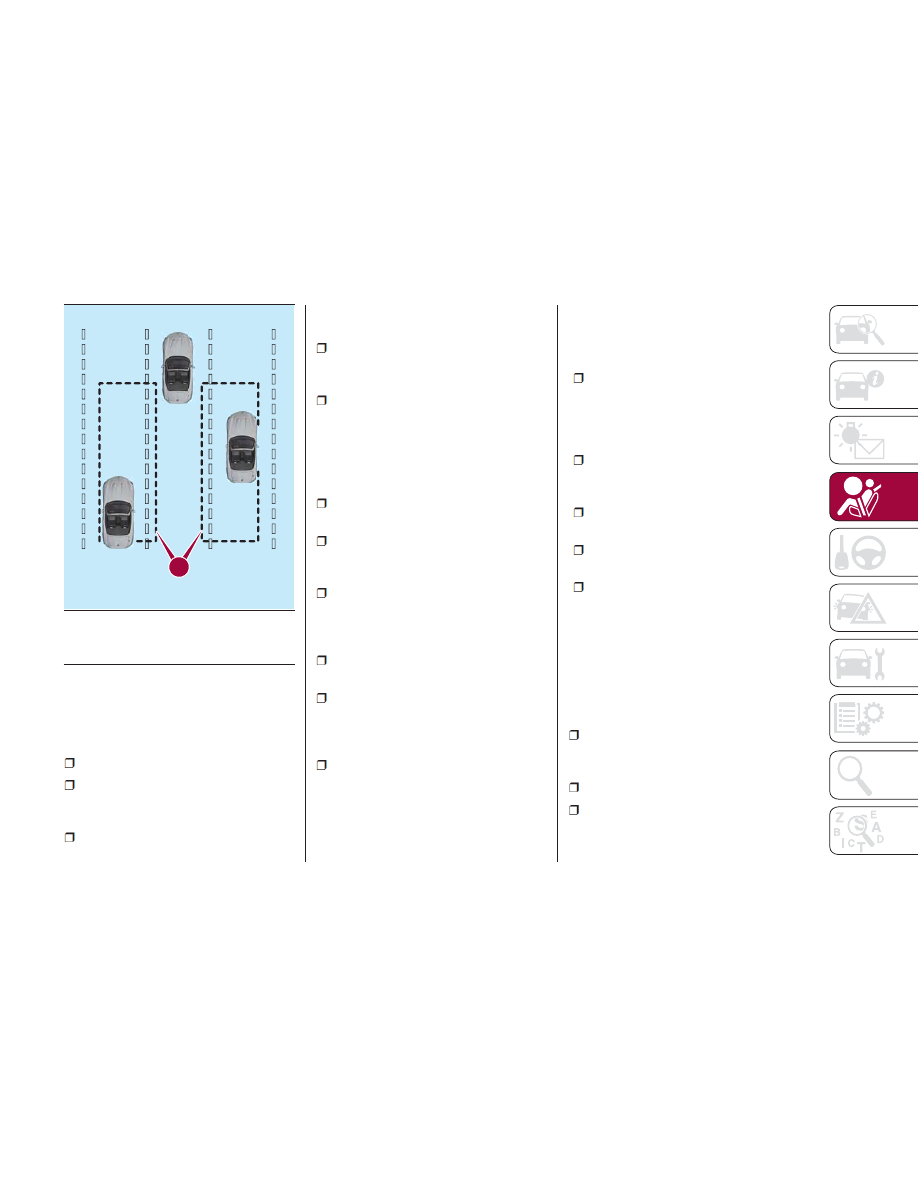

The detection area on this system
covers the driving lanes on both sides
of the vehicle and from the rear part of
the doors to about 164 ft (50 m) behind
the vehicle.

116

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Activation / Deactivation
The Blind Spot Monitoring (BSM)
system will operate when all of the
following conditions are met:

The ignition is ON.

The BSM switch is pushed and the

warning light in the instrument cluster is
turned off.

The vehicle speed is 19 mph

(30 km/h ) or faster.

The BSM system will not operate under
the following conditions:

The vehicle speed falls below about

15 mph (25 km/h) even though the
warning light is turned off.

The gear selector is shifted to

REVERSE.

In the following cases, the warning light
in the instrument cluster illuminates and
operation of the BSM system is
deactivated.

A problem with the system (including

the BSM warning lights) is detected.

A large change in position of a rear

radar sensor on the vehicle has
occurred.

There is a large accumulation of

snow or ice on the rear bumper near a
rear radar sensor. Remove any snow,
ice or mud on the rear bumper.

Driving on snow covered roads for

long periods.

The temperature near the rear radar

sensors becomes extremely hot due to
driving for long periods on inclines
during warm weather.

The battery voltage has decreased.

If the warning light in the instrument
cluster remains illuminated, have the
vehicle inspected at an authorized
dealer as soon as possible.

Note: Under the following conditions,
the rear radar sensors cannot detect
objects, or it may be difficult to detect
them:

A vehicle is in the detection area at

the rear in an adjacent driving lane but
it does not approach. The BSM system
determines the condition based on
radar detection data.

A vehicle is traveling alongside your

vehicle at nearly the same speed for an
extended period of time.

Vehicles approaching in the

opposite direction.

A vehicle in an adjacent driving lane

is attempting to pass your vehicle.

A vehicle is in an adjacent lane on a

road with extremely wide driving lanes.
The detection area of the rear radar
sensors is set at the road width of
expressways.

In the following cases, the activation of
the BSM warning lights and the audible
alert may not occur, or they may be
delayed:

A vehicle makes a lane change from

a driving lane two lanes over to an
adjacent lane.

Driving on steep inclines.

Crossing the summit of a hill or

mountain pass.

1

0528070012A002

BSM Detection Areas

1 — Detection Area

117

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The turning radius is small (making a

sharp turn or turning at intersections).

When there is a difference in the

height between your driving lane and
the adjacent lane.

Immediately after pushing the BSM

switch and the system becomes
operable.

If the road width is extremely narrow,
vehicles two lanes over may be
detected. The detection area of the rear
radar sensors is set according to the
road width of expressways.
The BSM warning lights may turn on in
reaction to stationary objects on the
road or the roadside such as guardrails,
tunnels, sidewalls, and parked vehicles.
A BSM warning light may flash or the
audible alert may be activated several
times when making a turn at a city
intersection.
Turn off the BSM system while pulling a
trailer or while an accessory such as a
bicycle carrier is installed to the rear of
the vehicle. Otherwise, the radar’s
sound system waves will be blocked
causing the system to not operate
normally.
In the following cases, it may be difficult
to view the illumination/flashing of the
BSM warning lights equipped on the
door mirrors:

Snow or ice is adhering to the door

mirrors.

The door glass is fogged or covered

in snow, frost or dirt.

The system switches to the Rear Cross
Traffic Alert function when the gear
selector is shifted to the REVERSE
position.

BSM Warning Lights
The BSM warning lights are equipped
on the left and right door mirrors.

The warning lights turn on when a
vehicle approaching from the rear in an
adjacent lane is detected.
When the ignition is cycled ON, the
malfunction warning light in the
instrument cluster illuminates
momentarily and then turns off after a
few seconds.

Forward Driving (BSM System
Operation)
The BSM system detects vehicles
approaching from the rear and turns on
the warning lights equipped on the door
mirrors according to the conditions.
Additionally, while a warning light is
illuminated, if the turn signal lever is
operated to signal a turn in the direction
in which the warning light is illuminated,
the warning light flashes.

Reverse Driving (RCTA System
Operation)
The Rear Cross Traffic Alert (RCTA)
system detects vehicles approaching
from the left and right of your vehicle
and flashes the BSM warning lights.

Function For Canceling Illumination
Dimmer
When the headlight switch is in the

or

position, the brightness of

the Blind Spot Monitoring (BSM)
warning lights is dimmed. If the Blind
Spot Monitoring (BSM) warning lights
are difficult to see due to glare from
surrounding brightness when traveling
on snow-covered roads or under foggy
conditions, push the dimmer
cancellation button to cancel the
dimmer and increase the brightness of
Blind Spot Monitoring (BSM) warning
lights when they turn on.
Refer to “Getting To Know Your
Instrument Panel” for further
information.

05280701-12A-001

BSM Warning Light

118

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BSM Warning Beep
The BSM audible alert is activated
simultaneously with the flashing of a
BSM warning light.

BSM Switch
When the BSM switch is pushed, the
BSM and RCTA systems are turned off
and the BSM off indicator light in the
instrument cluster turns on.
If the switch is pushed again, the BSM
and RCTA systems become operable
and the BSM off indicator light turns off.

Note:

When the ignition is cycled OFF, the

condition before the system was
turned off is maintained. For example,
if the ignition is cycled OFF while the
BSM and RCTA systems are
operational, the BSM and RCTA
systems remain operational the next
time the ignition is cycled ON.

The BSM and RCTA systems are

turned off when the battery is
disconnected such as when the
battery terminals or fuses have been
removed and reinstalled. To turn the
BSM and RCTA systems back on,
push the BSM switch.

RCTA (Rear Cross Traffic Alert)
Function
The RCTA system is designed to assist
the driver in checking the area to the
rear of the vehicle on both sides while
the vehicle is in REVERSE by alerting
the driver to the presence of vehicles
approaching the rear of the vehicle.
The RCTA system detects vehicles
approaching from the left and right
sides of the vehicle while the vehicle is
reversing out of a parking space, and
notifies the driver of possible danger
using the BSM warning lights and an
audible alert.

RCTA Operation
The RCTA system operates when the
gear selector is shifted to the REVERSE
position.
If there is the possibility of a collision
with an approaching vehicle, the BSM
warning light flashes and the audible
alert is activated simultaneously.

With Rear View Camera
The Rear Cross Traffic Alert (RCTA)
warning indication in the rearview
monitor also synchronizes with the
Blind Spot Monitoring (BSM) warning
indicator light on the door mirrors.

05280703-12A-001

BSM Switch Location

05281200-03A-001

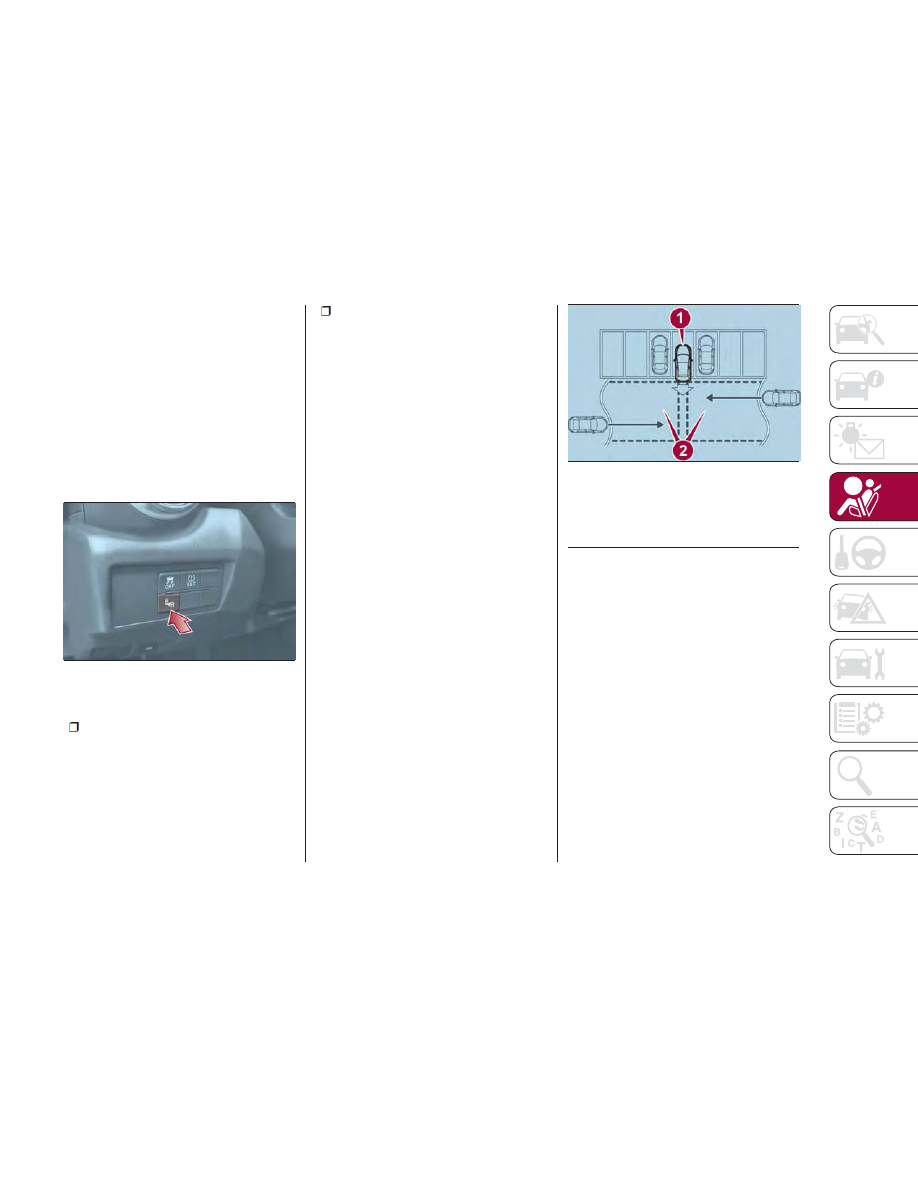

Rear Cross Traffic Alert

1 — Your Vehicle
2 — Approaching Vehicles Left And
Right

119

-------------------------------------------------------------------------------------------------------------------------------------------------------------

In the following cases, the BSM off
indicator light turns on and operation of
the system is deactivated. If the BSM
off indicator light in the instrument
cluster remains illuminated:

A problem with the system including

the BSM warning lights has occurred.

A large change in the position of a

rear radar sensor on the vehicle has
occurred.

There is a large accumulation of

snow or ice on the rear bumper near a
rear radar sensor.

Driving on snow-covered roads for

long periods.

The temperature near the radar

sensors becomes extremely hot due to
driving for long periods on inclines
during warm weather.

The battery voltage has decreased.

Have the vehicle inspected at an
authorized dealer as soon as possible.

Note: Under the following conditions,
the rear radar sensors cannot detect
objects or it may be difficult to detect
them:

The vehicle speed while in

REVERSE is about 6 mph (10 km/h )
or faster.

The rear radar sensor detection

area is obstructed by a nearby wall or
parked vehicle (reverse the vehicle to a
position where the radar sensor
detection area is no longer obstructed).

A vehicle is approaching directly to

the rear of your vehicle.

The vehicle is parked on an incline.

Immediately after pushing the BSM

switch and the system becomes
operable.

0528140012A002

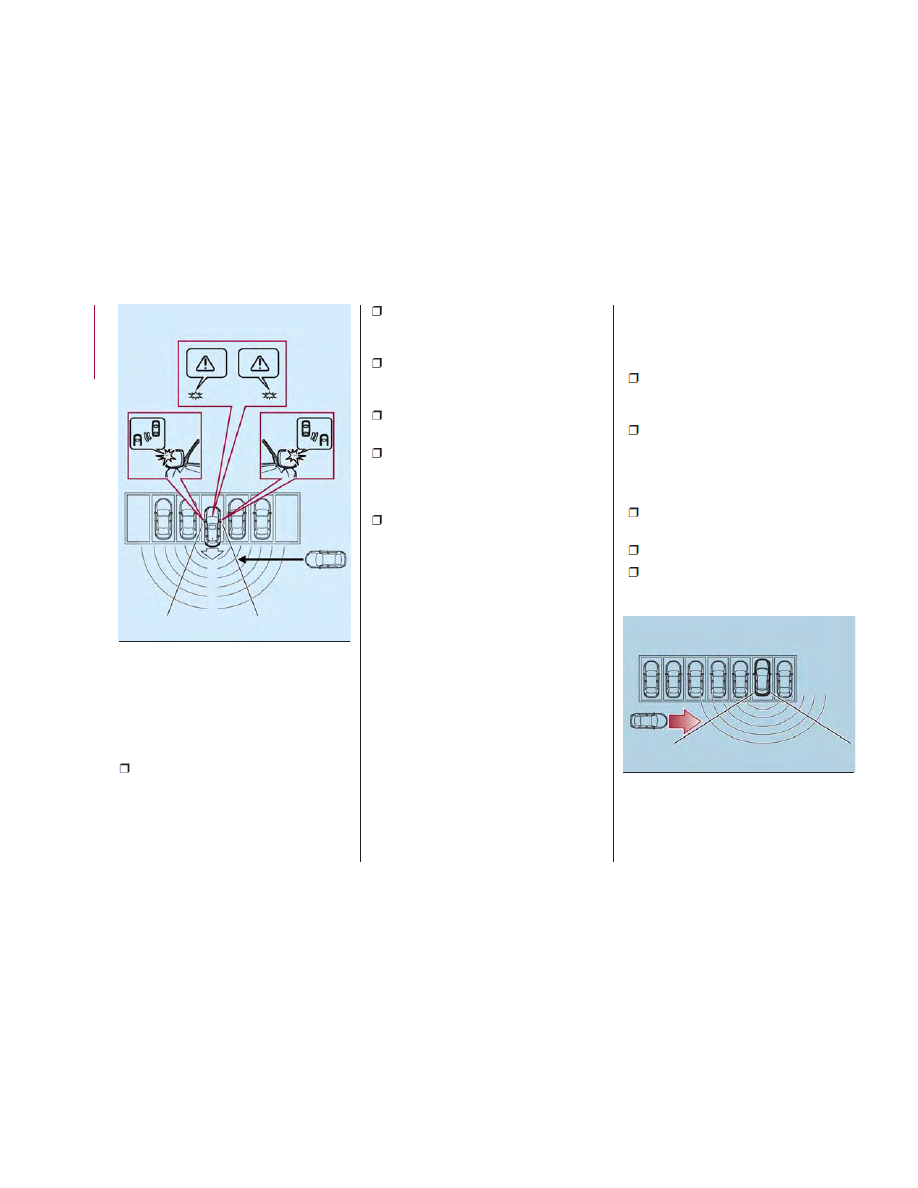

RCTA Detection

05281200-03A-003

Sensors Obstructed By Nearby

Vehicles

120

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     5      6      7      8     ..
