Checking Tire Pressure

Proceed as follows:

1. When you check the air pressure,
make sure the tires are cold - meaning
they are not hot from driving even a
mile.

2. Remove the cap from the valve on
one tire.

3. Firmly press a tire gauge onto the
valve.

4. Add air to achieve recommended air
pressure.

5. If you overfill the tire, release air by
pushing on the metal stem in the center
of the valve. Then recheck the pressure
with your tire gauge.

6. Replace the valve cap.

7. Visually inspect the tires to make
sure there are no nails or other objects
embedded that could poke a hole in the
tire and cause an air leak.

8. Check the sidewalls to make sure
there are no gouges, cuts, bulges,
cracks or other irregularities.

Glossary Of Terms

Tire Placard

A label indicating the OE (Original
Equipment) tire sizes, recommended
inflation pressure, and the maximum
weight the vehicle can carry.

Tire Identification Number (TIN)

A number on the sidewall of each tire
providing information about the tire
brand and manufacturing plant, tire
size, and date of manufacture.

Inflation Pressure

A measure of the amount of air in a tire.

kPa

Kilopascal, the metric unit for air
pressure.

psi

Pounds per square inch, the English
unit for air pressure.

B-pillar

The structural member at the side of
the vehicle behind the front door.

Original Equipment (OE)

Describes components originally
equipped on the vehicle.

Vehicle Load Limit

The maximum value of the combination
weight of occupants and cargo.

Bead Area of the Tire

Area of the tire next to the rim.

Sidewall Area of the Tire

Area between the bead area and the
tread.

Tread Area of the Tire

Area on the perimeter of the tire that
contacts the road when it's mounted
on the vehicle.

265

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ENGINE

Engine

1.4 Turbo Multi Air

Cycle

Four

Number and position of cylinders

4 in line

Piston bore and stroke (mm)

72.0 x 80.4

Total displacement (cm³)

1368

Compression ratio

9.8:1

Maximum power (EEC) (kW)

122

Maximum power (EEC) (HP)

164

Corresponding engine speed (rpm)

5500

Maximum torque (EEC) (Nm)

250

Maximum torque (EEC) (lb.-ft.)

184

Corresponding engine speed (rpm)

2500

Spark plugs

We recommend you use MOPAR Spark Plugs.

Fuel

91 Octane Recommended (87 Octane Acceptable) Maximum 15%

Ethanol Content

Note:

When cleaning the iridium plugs, do not use a wire brush. The fine particulate coating on the iridium alloy and platinum tips
could be damaged.

Warning!

Modifications or repairs to the fuel supply system that are not carried out correctly or do not take the system’s technical specifications into
account, can cause malfunctions leading to the risk of fire.

266

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRANSMISSION

Engine

Traction

Type

Description

1.4 Turbo Multi Air

RWD

Instruction/Automatic

6-speed instruction

(*) / 6-speed

Automatic Transmission(**)

(*) If equipped with instruction transmission
(**) If equipped with automatic transmission

267

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BRAKES

Engine

Front brakes

Rear brakes

Parking brake

1.4 Turbo Multi Air

Ventilated (floating type 11 in

diameter)

Solid (floating type 11 in

diameter)

Mechanical (lever type)

Note: Water, ice, and salt spread on the roads may deposit on the brake disks reducing braking efficiency the first time the
brakes are applied.

268

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SUSPENSIONS

Engine

Front

Rear

1.4 Turbo Multi Air

Double wishbone with stabilizer bars

Multilink with stabilizer bars

269

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STEERING

Engine

Turning circle curb to curb, ft (m)

Type

1.4 Turbo Multi Air

30.8 (9.4)

Double pinion electric power assist system

(DP - EPAS) - rack and pinion

270

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

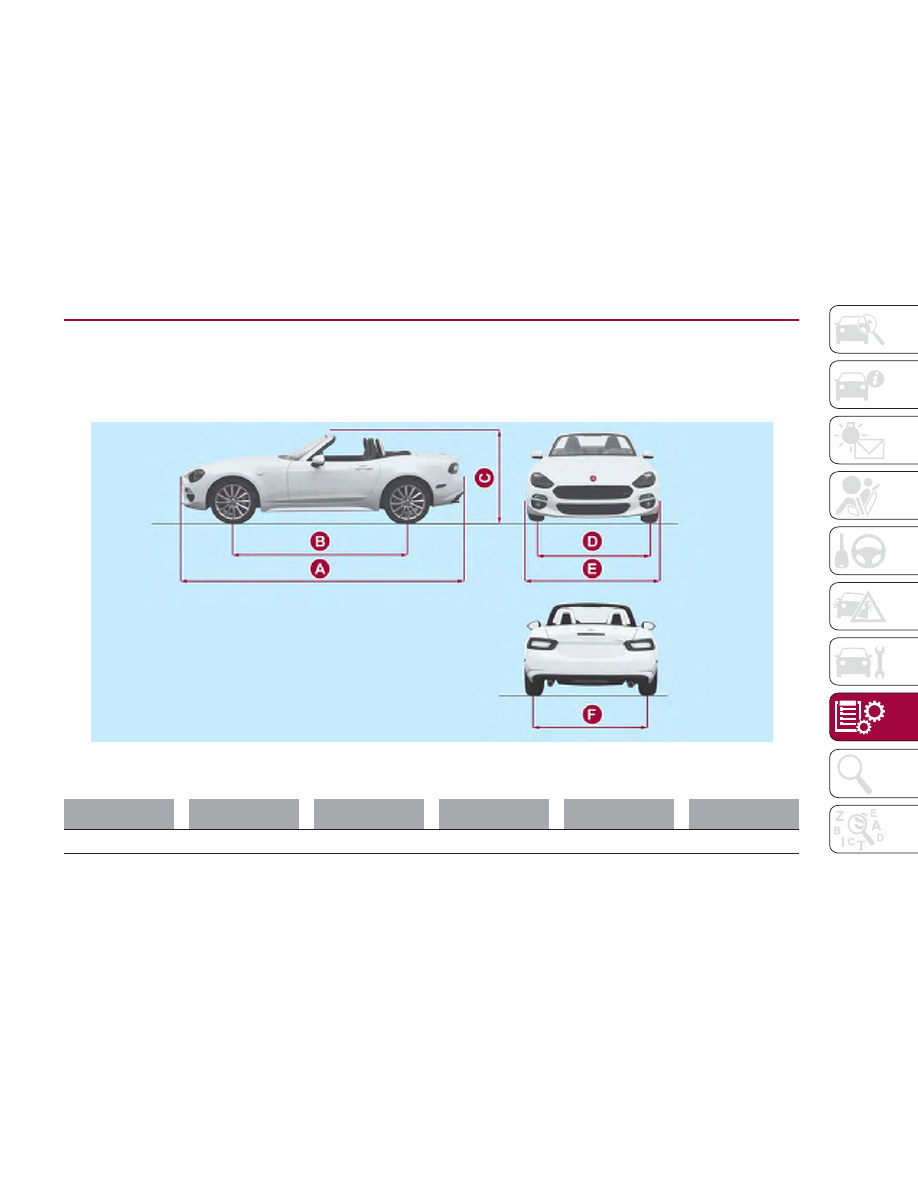

DIMENSIONS

Dimensions

Dimensions are expressed in inches and refer to the vehicle equipped with its standard-supplied tires. Height is measured with
vehicle unloaded.
Trunk Volume: 4.9 cu. ft.

A

B

C

D

E

F

159.6

90.9

48.5

58.9

68.5

59.1

10000555-122-333

Vehicle Dimension Chart

271

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Weights

Curb Weight: 2436 lbs (1105 kg) (if
equipped with instruction transmission) /
2476 lbs (1123 kg) (if equipped with
automatic transmission).

272

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUID CAPACITIES

Item

Capacities

Fuel tank

11.9 (gallons) / 45 (liters)

Engine oil (without oil filter replacement)

3.3 (quarts) / 3.2 (liters)

Engine oil (with oil filter replacement)

4.0 (quarts) / 3.8 (liters)

Coolant (with instruction transmission)

7.6 (quarts) / 7.2 (liters)

Coolant (with automatic transmission)

7.5 (quarts) / 7.1 (liters)

Instruction transmission oil

2.2 (quarts) / 2.1 (liters)

Automatic transmission fluid

7.8 (quarts) / 7.5 (liters)

Rear differential oil

0.63 (quarts) / 0.6 (liters)

LSD oil

0.63 (quarts) / 0.6 (liters)

Brake fluid (& clutch fluid)

0.57 (quarts) / 0.55 (liters)

273

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUIDS AND LUBRICANTS

Fluids And Lubricants

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of
the Scheduled Servicing Plan.
Constant use of the prescribed lubricants guarantees the fuel consumption and emission specifications. Lubricant quality is
crucial for engine operation and duration.

Lubricant

Characteristics

Specification

Replacement interval

Engine oil

We recommend you use API

Certified SAE 5W-40 Full

Synthetic Engine Oil, meeting the

requirements of FCA Material

Standard MS-12991. Refer to

your engine oil filler cap for

correct SAE grade.

According to Scheduled

Servicing Plan

Coolant

Mopar Long Life Coolant

Concentrate for FIAT Spider

According to Scheduled

Servicing Plan

Instruction transmission oil

MOPAR Instruction Transmission

Long Life Gear Oil for FIAT Spider

Automatic transmission fluid

MOPAR Automatic Transmission

Long Life Fluid for FIAT Spider

Rear differential oil

MOPAR Long Life Hypoid Gear

Oil for FIAT Spider

Limited slip differential oil

Mopar Long Life Limited Slip

Additive for FIAT Spider

Brake/Clutch fluid

We recommend you use MOPAR
DOT 3. If DOT 3 brake fluid is not

available, then DOT 4 is

acceptable.

If lubricants compliant with the required specifications are not available, products that comply with the minimum required
characteristics can be used for topping up; in this case optimal performance of the engine is not guaranteed.

274

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Caution!

Mixing of engine coolant (antifreeze) other than specified Organic Additive Technology (OAT) engine coolant (antifreeze), may result in

engine damage and may decrease corrosion protection. Organic Additive Technology (OAT) engine coolant is different and should not be
mixed with Hybrid Organic Additive Technology (HOAT) engine coolant (antifreeze) or any “globally compatible” coolant (antifreeze). If a
non-OAT engine coolant (antifreeze) is introduced into the cooling system in an emergency, the cooling system will need to be drained,
flushed, and refilled with fresh OAT coolant (conforming to MS.90032), by an authorized dealer as soon as possible.

Do not use water alone or alcohol-based engine coolant (antifreeze) products. Do not use additional rust inhibitors or antirust products, as

they may not be compatible with the radiator engine coolant and may plug the radiator.

This vehicle has not been designed for use with propylene glycol-based engine coolant (antifreeze). Use of propylene glycol-based engine

coolant (antifreeze) is not recommended.

275

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PERFORMANCE

Performance

Top speed after the initial period of usage of the vehicle.

Version

MPH (km/h)

1.4 Turbo Multi Air 164HP

N/A

276

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ELECTROMAGNETIC COMPATIBILITY

Electromagnetic Compatibility

Your vehicle has been tested and certified to the UNECE 10 regulation (United Nations Economic Commission for Europe) as
related to electromagnetic compatibility.
Radio Frequency (RF) transmitter equipment (e.g. cellular telephones, amateur radio transmitters, etc.) may only be fitted to
your vehicle if they comply with the parameters shown in the table below.
It is your responsibility to ensure that any equipment you have fitted complies with applicable local legislations. Have any
equipment fitted by properly trained technicians.

Note:

Do not mount any transceiver, microphones, speakers, or any other item in the deployment path of the air bag system.

Do not fasten aerial cable to original vehicle wiring, fuel pipes or brake pipes. Avoid running the aerial cable parallel with the

wire harness to the best extent possible.

Keep the aerial and power cables at least 100 mm from any electronic modules and the air bags.

Avoid using the cigar lighter or accessory socket as a power source for the RF-transmitting equipment.

277

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Electromagnetic Compatibility

Frequency band (MHz)

Maximum output power (Wattage)

Aerial positions

50

― 54

50

Left or trunk lid

68

― 87.5

50

Left or trunk lid

142

― 176

50

Left or trunk lid

380

― 470

50

Left or trunk lid

806

― 940

10

Left or trunk lid

1200

― 1300

10

Left or trunk lid

1710

― 1885

10

Left or trunk lid

1885

― 2025

10

Left or trunk lid

2400

― 2500

0.01

(*)

In the cabin

(*)

(*) Only for Bluetooth
Note: After the installation of RF transmitters, check for disturbances from and to all electrical equipment in the vehicle, both in
the standby and transmit modes. Check all electrical equipment: with the ignition ON / with the engine running / during a road
test at various speeds.

278

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SUGGESTIONS FOR
OBTAINING SERVICE
FOR YOUR VEHICLE

Prepare For The
Appointment

If you are having warranty work done,
be sure to have the right papers with
you. Take your warranty folder. All work
to be performed may not be covered by
the warranty. Discuss additional
charges with the service manager. Keep
a maintenance log of your vehicle's
service history. This can often provide a
clue to the current problem.

Prepare A List

Make a written list of your vehicle's
problems or the specific work you want
done. If you've had an accident or work
done that is not on your maintenance
log, let the service advisor know.

Be Reasonable With
Requests

If you list a number of items and you
must have your vehicle by the end of
the day, discuss the situation with the
service advisor and list the items in
order of priority. At many authorized
dealers, you may obtain a rental vehicle
at a minimal daily charge. If you need a
rental, it is advisable to make these
arrangements when you call for an
appointment.

IF YOU NEED
ASSISTANCE

The manufacturer and its authorized
dealer are vitally interested in your
satisfaction. We want you to be happy
with our products and services.
Warranty service must be done by an
authorized dealer. We strongly
recommend that you take the vehicle to
an authorized dealer. They know your
vehicle the best, and are most
concerned that you get prompt and
high quality service. The manufacturer's
authorized dealer have the facilities,
factory-trained technicians, special
tools, and the latest information to
ensure the vehicle is fixed correctly and
in a timely manner.
This is why you should always talk to an
authorized dealer service manager first.
Most matters can be resolved with this
process.

If for some reason you are still not

satisfied, talk to the general manager or
owner of the authorized dealer. They
want to know if you need assistance.

If an authorized dealer is unable to

resolve the concern, you may contact
the manufacturer's customer center.
Any communication to the
manufacturer's customer center should
include the following information:

Owner's name and address

Owner's telephone number (home

and office)

Authorized dealer name

Vehicle Identification Number (VIN)

Vehicle delivery date and mileage

FIAT Customer Center

P.O. Box 21–8004 Auburn Hills, MI
48321–8004 Phone: 1-888-242-6342

FIAT Canada Customer
Center

P.O. Box 1621 Windsor, Ontario N9A 4H6
Phone: 1-800-465-2001 (English) Phone:
1-800-387-9983 (French)

In Mexico Contact

Av. Prolongacion Paseo de la Reforma,
1240
Sante Fe C.P. 05109
Mexico, D. F.
In Mexico City: 5081-7568
Outside Mexico City: 1-800-505-1300

Puerto Rico And U.S.
Virgin Islands

Customer Service Chrysler International
Services LLC
P.O. Box 191857
San Juan 00919-1857
Tel.: (787) 782-5757
Fax: (787) 782-3345

280

CUSTOMER

ASSIST

ANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Customer Assistance
For The Hearing Or
Speech Impaired
(TDD/TTY)

To assist customers who have hearing
difficulties, the manufacturer has
installed special TDD
(Telecommunication Devices for the
Deaf) equipment at its customer center.
Any hearing or speech impaired
customer, who has access to a TDD or
a conventional teletypewriter (TTY) in
the United States, can communicate
with the manufacturer by dialing
1-800-380-CHRY.
Canadian residents with hearing
difficulties that require assistance can
use the special needs relay service
offered by Bell Canada. For TTY
teletypewriter users, dial 711 and for
Voice callers, dial 1-800-855-0511 to
connect with a Bell Relay Service
operator.

Service Contract

You may have purchased a service
contract for a vehicle to help protect
you from the high cost of unexpected
repairs after the manufacturer's New
Vehicle Limited Warranty expires. The
manufacturer stands behind only the
manufacturer's service contracts. If you
purchased a manufacturer's service
contract, you will receive Plan
Provisions and an Owner Identification
Card in the mail within three weeks of
the vehicle delivery date. If you have
any questions about the service
contract, call the manufacturer's
Service Contract National Customer
Hotline at 1-800-521-9922 (Canadian
residents, call (800) 465-2001 English /
(800) 387-9983 French).
The manufacturer will not stand behind
any service contract that is not the
manufacturer's service contract. It is
not responsible for any service contract
other than the manufacturer's service
contract. If you purchased a service
contract that is not a manufacturer's
service contract, and you require

service after the manufacturer's New
Vehicle Limited Warranty expires,
please refer to the contract documents,
and contact the person listed in those
documents.
We appreciate that you have made a
major investment when you purchased
the vehicle. An authorized dealer has
also made a major investment in
facilities, tools, and training to assure
that you are absolutely delighted with
the ownership experience. You will be
pleased with their sincere efforts to
resolve any warranty issues or related
concerns.

Warning!

Engine exhaust (internal combustion
engines only), some of its constituents, and
certain vehicle components contain, or
emit, chemicals known to the State of
California to cause cancer and birth
defects, or other reproductive harm. In
addition, certain fluids contained in vehicles
and certain products of component wear
contain, or emit, chemicals known to the
State of California to cause cancer and
birth defects, or other reproductive harm.

281

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     15      16      17
