Fiat 124 Spider Abarth (2017 year). Instruction - part 15





Overfilling the brake fluid reservoir can

result in spilling brake fluid on hot engine
parts, causing the brake fluid to catch fire.
Brake fluid can also damage painted and
vinyl surfaces, care should be taken to
avoid its contact with these surfaces.

Do not allow petroleum based fluid to

contaminate the brake fluid. Brake seal
components could be damaged, causing
partial or complete brake failure. This could
result in a collision.

Windshield And
Headlight Washer Fluid

Inspecting Washer Fluid Level

Inspect fluid level in the washer fluid
reservoir, open the cap and add fluid if
necessary.

Use plain water if washer fluid is
unavailable. But use only washer fluid in
cold weather to prevent it from freezing.

Automatic Transmission
Control Unit

The transmission oil level should only be
checked at your Authorized Dealer.

Battery Maintenance

To get the best service from a battery:

Keep it securely mounted.

Keep the top clean and dry.

Keep terminals and connections

clean, tight, and coated with petroleum
jelly or terminal grease.

Rinse off spilled electrolyte

immediately with a solution of water
and baking soda.

If the vehicle will not be used for an

extended time, disconnect the battery
leads and charge the battery every six
weeks.

Battery Replacement

Contact your Authorized Dealer to
purchase a replacement battery.

Warning!

Battery fluid is a corrosive acid solution

and can burn or even blind you. Do not
allow battery fluid to contact your eyes,
skin, or clothing. Do not lean over a battery
when attaching clamps. If acid splashes in
eyes or on skin, flush the area immediately
with large amounts of water. Refer to
“Jump-Starting” in “In Case Of Emergency”
for further information.

Battery gas is flammable and explosive.

Keep flame or sparks away from the
battery. Do not use a booster battery or
any other booster source with an output
greater than 12 Volts. Do not allow cable
clamps to touch each other.

Battery posts, terminals, and related

accessories contain lead and lead
compounds. Wash hands after handling.

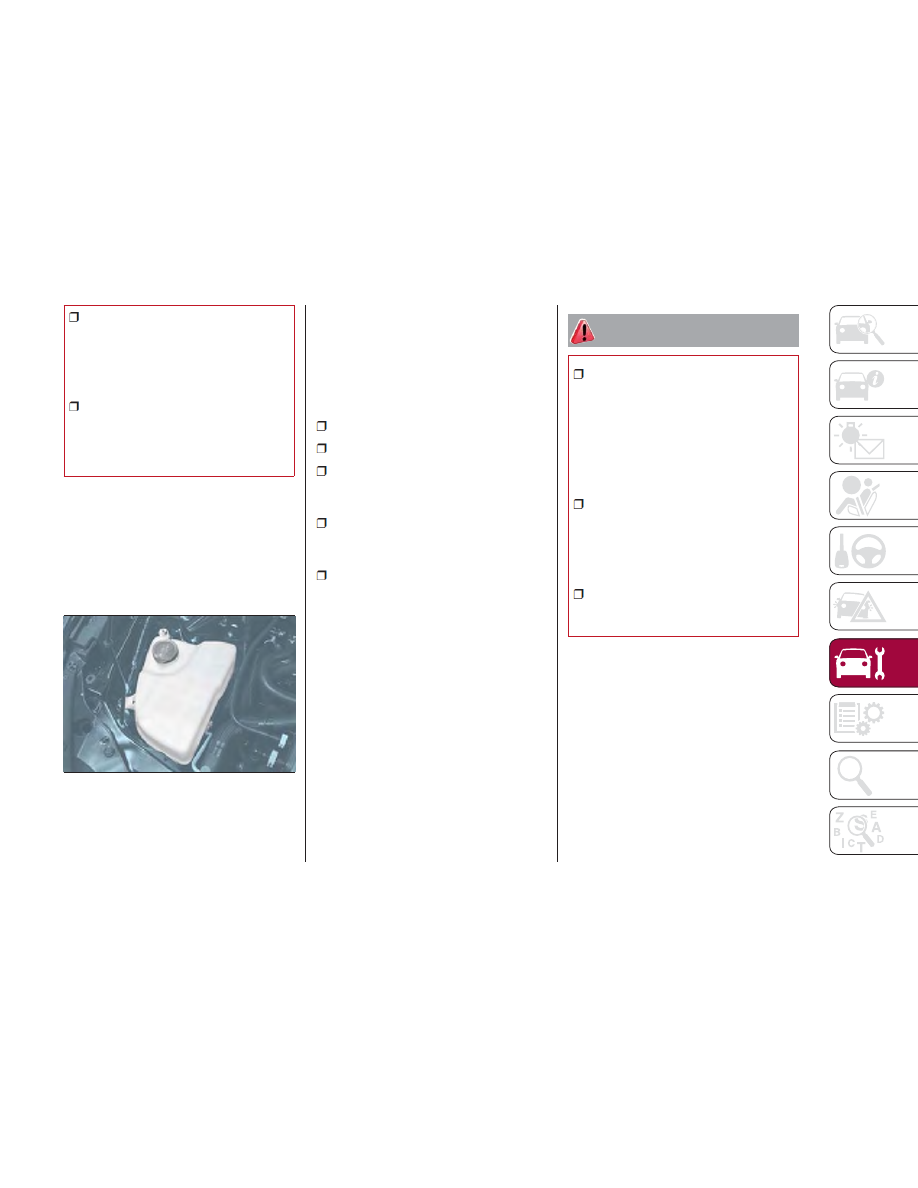

07030901-121-001

Windshield Washer Fluid Reservoir

233

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BATTERY
RECHARGING

BATTERY CHARGING
PROCEDURE

Warning!

Battery fluid is a corrosive acid solution

and can burn or even blind you. Do not
allow battery fluid to contact your eyes,
skin, or clothing. Do not lean over a battery
when attaching clamps. If acid splashes in
eyes or on skin, flush the area immediately
with large amounts of water. Refer to
“Jump-Starting” in “In Case Of Emergency”
for further information.

Battery gas is flammable and explosive.

Keep flame or sparks away from the
battery. Do not use a booster battery or
any other booster source with an output
greater than 12 Volts. Do not allow cable
clamps to touch each other.

Battery posts, terminals, and related

accessories contain lead and lead
compounds. Wash hands after handling.

Caution!

It is essential when replacing the cables

on the battery that the positive cable is
attached to the positive post and the
negative cable is attached to the negative
post. Battery posts are marked positive (+)
and negative (-) and are identified on the
battery case. Cable clamps should be tight
on the terminal posts and free of corrosion.

If a “fast charger” is used while the

battery is in the vehicle, disconnect both
vehicle battery cables before connecting
the charger to the battery. Do not use a
“fast charger” to provide starting voltage.

Charge battery as follows:

Before recharging the battery, turn off

all accessories and turn the engine off
by placing the ignition in the OFF mode.

Disconnect the negative battery

cable.

Connect the charger cables to the

battery terminals, observing the polarity
(+,–).

Turn on the charger.

When finished, turn the charger off

before disconnecting the battery.

Reconnect the negative battery

terminal.

MAINTENANCE
PROCEDURES

The following pages contain
instructions on the required
maintenance from the technical
personnel who designed the vehicle.
In addition to these specific
maintenance instructions specified for
routine scheduled servicing, there are
other components which may require
periodic maintenance or replacement
over the vehicle’s life cycle.

Body Lubrication

Ensure that the locks and bodywork
junction points, including components
such as the seat guides, door hinges
(and rollers), trunk and hood are
periodically lubricated with lithium
based grease to ensure correct, silent
operation and to protect them from rust
and wear.
Thoroughly clean the components,
eliminating every trace of dirt and dust.
After lubricating, eliminate excess oil
and grease. Also pay particular
attention to the hood closing devices,
to ensure correct operation.
During operations on the hood, be sure
to perform with the engine cold, also
remember to check, clean and lubricate
the locking, release and safety devices.
Make sure the hood's secondary latch
keeps the hood from opening when the
primary latch is released.

234

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Lubricate the external lock cylinders
twice a year. Apply a small amount of
high-quality lubricant directly into the
lock cylinder. If necessary, contact your
Authorized Dealer.

Wiper Blades

Contamination of either the windshield
or the blades with foreign matter can
reduce wiper effectiveness. Common
sources are insects, tree sap, and hot
wax treatments used by some
commercial car washes.
If the blades are not wiping properly,
clean the window and blades with a
good cleaner or mild detergent; then
rinse thoroughly with clean water.
Repeat if necessary.
When the wiper lever is in the AUTO
position and the ignition is placed in the
ON mode, the wipers may move
automatically in the following cases:

If the windshield above the rain

sensor is touched.

If the windshield above the rain

sensor is wiped with a cloth.

If the windshield is struck with a hand

or other object.

If the rain sensor is struck with a

hand or other object from inside the
vehicle.

Note:

Hot waxes applied by automatic car

washers have been known to affect
the wiper's ability to clean windows.

To prevent damage to the wiper

blades, do not use gas, paraffin, paint
thinner, or other solvents on or near
them.

Be careful not to pinch hands or

fingers as it may cause injury, or
damage the wipers. When washing or
servicing the vehicle, make sure the
wiper lever is in the OFF position.

Replacing Windshield Wiper Blades

When the wipers no longer clean well,
the blades are probably worn or
cracked. Replace them.
When raising both windshield wiper
arms, raise the driver's side wiper arm
first.
When lowering the wiper arms, slowly
lower the wiper arm from the
passenger's side first while supporting
it with your hand. Forcefully lowering
the wiper arms could damage the wiper
arm and blade, and may scratch or
crack the windshield.
Note: To prevent damage to the wiper
arms and other components, do not try
to sweep the wiper arm by hand.

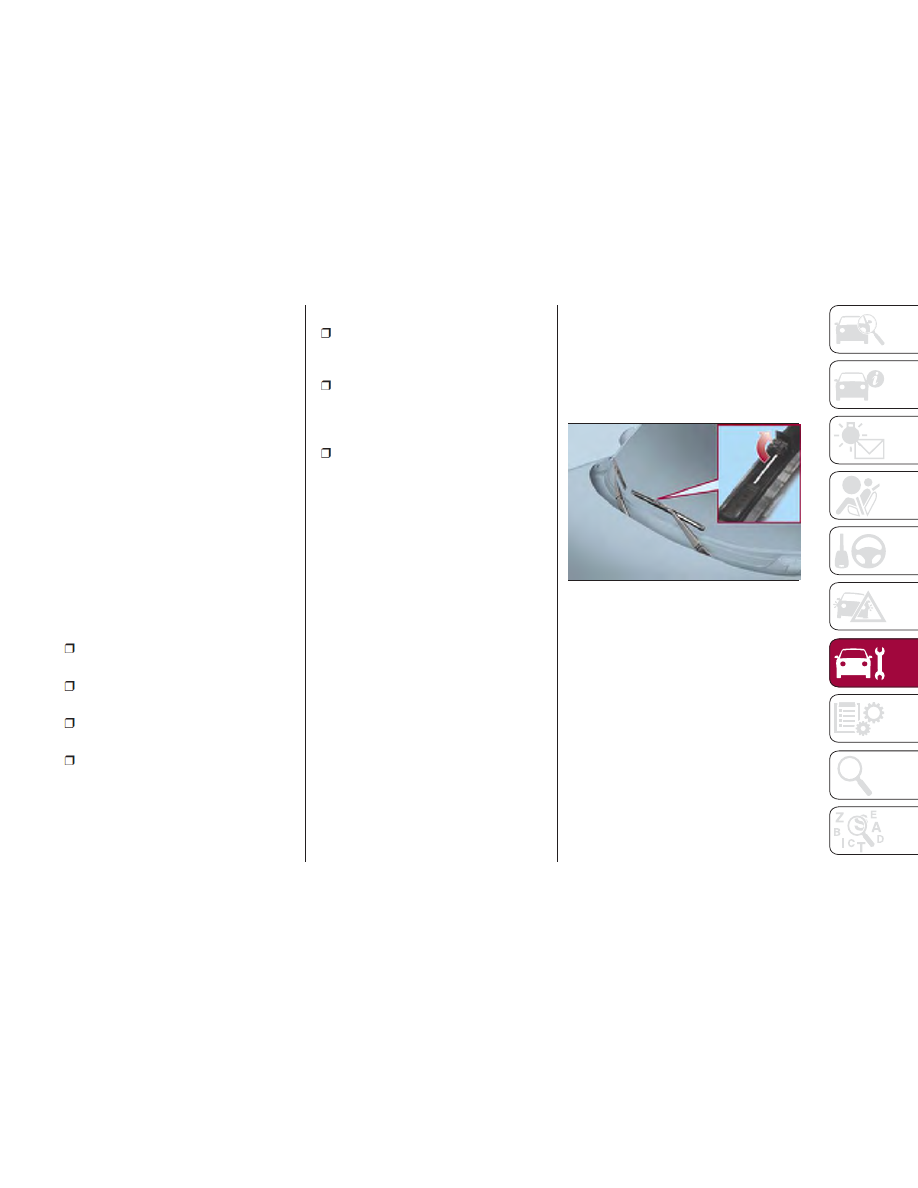

Blade Replacement

Proceed as follows:

1. Raise the wiper arm.

2. Open the clip and slide the blade
assembly in the direction of the arrow.

07031101-36A-001

Clip

235

-------------------------------------------------------------------------------------------------------------------------------------------------------------

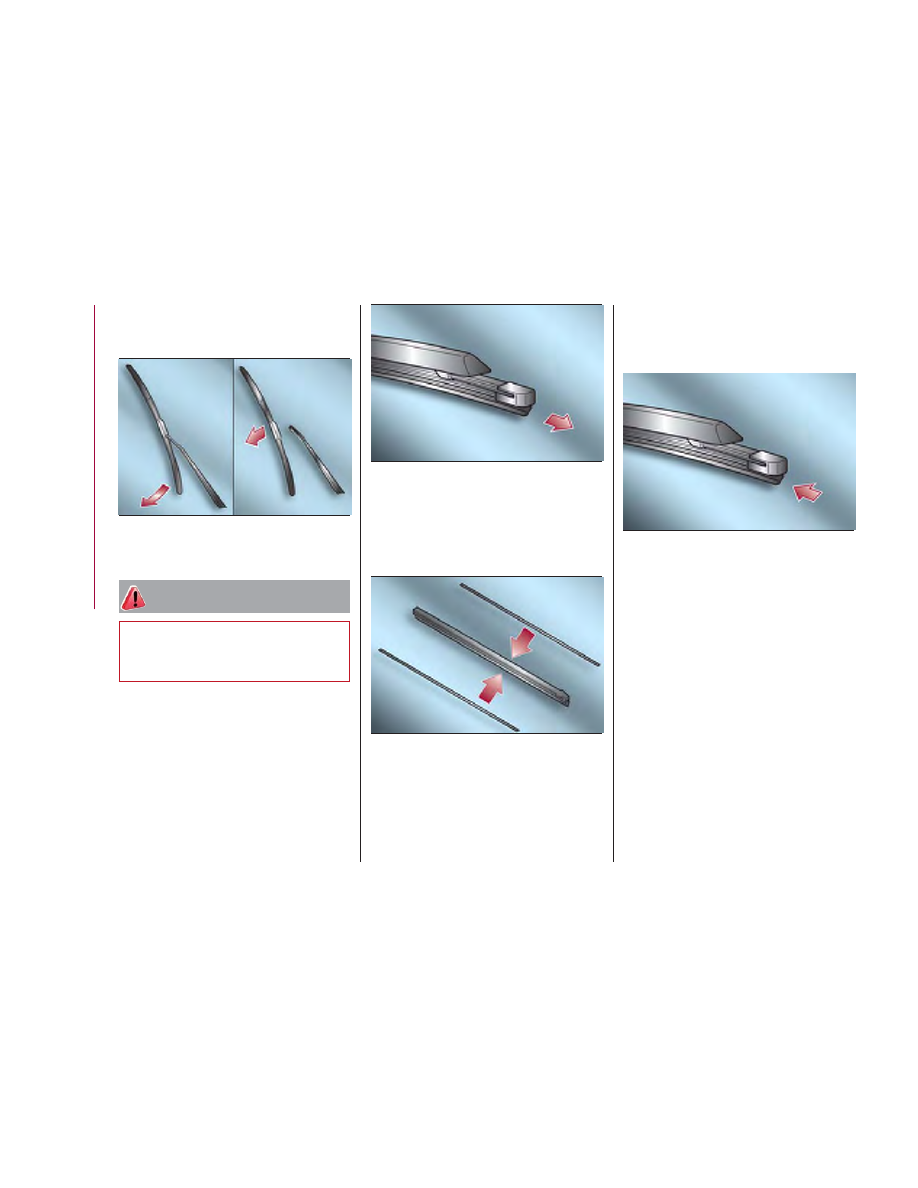

3. Tilt the blade assembly and remove
it from the arm.

Warning!

To prevent damage to the windshield let
the wiper arm down easily, do not let it slap
down on the windshield.

4. Pull down the blade rubber and
slide it out of blade holder.

5. Remove the metal stiffeners from
each blade rubber and install them in
the new blade.

6. Carefully insert the new blade
rubber. Then install the blade assembly
in the reverse order of removal.

07031101-36A-002

Blade Assembly and Arm

07031101-36A-003

Blade Holder

07031101-36A-004

Metal Stiffeners

07031101-36A-005

Reassemble Blade

236

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

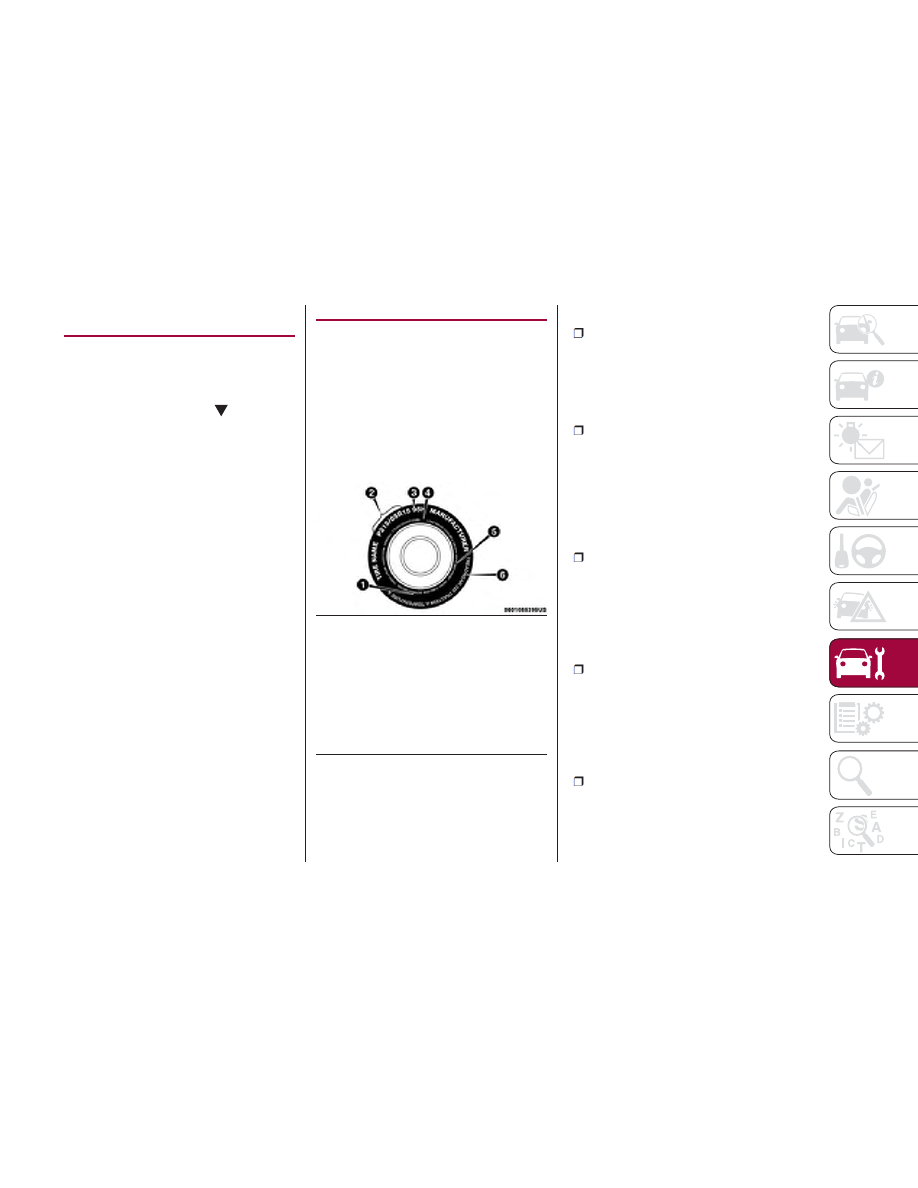

RAISING THE
VEHICLE

If the vehicle needs to be raised, see an
authorized dealer which is equipped
with arm hoists or workshop lifts.
The vehicle’s lifting points are marked
on the side skirts with the

symbols.

WHEELS AND TIRES

Tire Safety Information

Tire safety information will cover
aspects of the following information:
Tire Markings, Tire Identification
Numbers, Tire Terminology and
Definitions, Tire Pressures and Tire
Loading.

Tire Markings

Note:

P (Passenger) — Metric tire sizing is

based on U.S. design standards.
P-Metric tires have the letter “P”
molded into the sidewall preceding the
size designation. Example:
P215/65R15 95H.

European — Metric tire sizing is

based on European design standards.
Tires designed to this standard have
the tire size molded into the sidewall
beginning with the section width. The
letter "P" is absent from this tire size
designation. Example: 215/
65R15 96H.

LT (Light Truck) — Metric tire sizing

is based on U.S. design standards.
The size designation for LT-Metric tires
is the same as for P-Metric tires except
for the letters “LT” that are molded into
the sidewall preceding the size
designation. Example: LT235/85R16.

Temporary spare tires are designed

for temporary emergency use only.
Temporary high pressure compact
spare tires have the letter “T” or “S”
molded into the sidewall preceding the
size designation. Example:
T145/80D18 103M.

High flotation tire sizing is based on

U.S. design standards and it begins
with the tire diameter molded into the
sidewall. Example: 31x10.5 R15 LT.

GUID-0601085395US

1 — U.S. DOT Sa-
fety Standards
Code (TIN)

4 — Maximum
Load

2 — Size Designa-
tion

5 — Maximum
Pressure

3 — Service De-
scription

6 — Treadwear,
Traction and Tem-
perature Grades

237

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tire Identification Number (TIN)

The TIN may be found on one or both
sides of the tire, however, the date code
may only be on one side. Tires with

white sidewalls will have the full TIN,
including the date code, located on the
white sidewall side of the tire. Look for
the TIN on the outboard side of black
sidewall tires as mounted on the

vehicle. If the TIN is not found on the
outboard side, then you will find it on
the inboard side of the tire.

EXAMPLE:

DOT MA L9 ABCD 0301

DOT = Department of Transportation

– This symbol certifies that the tire is in compliance with the U.S. Department of Transportation tire safety standards and is
approved for highway use

MA = Code representing the tire manufacturing location (two digits)

L9 = Code representing the tire size (two digits)

ABCD = Code used by the tire manufacturer (one to four digits)

03 = Number representing the week in which the tire was manufactured (two digits)

– 03 means the 3rd week

01 = Number representing the year in which the tire was manufactured (two digits)

– 01 means the year 2001

– Prior to July 2000, tire manufacturers were only required to have one number to represent the year in which the tire was
manufactured. Example: 031 could represent the 3rd week of 1981 or 1991

238

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tire Terminology And
Definitions

Term

Definition

B-Pillar

The vehicle B-Pillar is the structural member of the body located behind the front
door.

Cold Tire Inflation Pressure

Cold tire inflation pressure is defined as the tire pressure after the vehicle has not
been driven for at least three hours, or driven less than 1 mile (1.6 km) after sitting
for a minimum of three hours. Inflation pressure is measured in units of PSI (pounds
per square inch) or kPa (kilopascals).

Maximum Inflation Pressure

The maximum inflation pressure is the maximum permissible cold tire inflation
pressure for this tire. The maximum inflation pressure is molded into the sidewall.

Recommended Cold Tire Inflation Pressure

Vehicle manufacturer's recommended cold tire inflation pressure as shown on the
tire placard.

Tire Placard

A label permanently attached to the vehicle describing the vehicle’s loading
capacity, the original equipment tire sizes and the recommended cold tire inflation
pressures.

239

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tire Loading And Tire Pressure

Note:

The proper cold tire inflation pressure is
listed on the driver’s side B-Pillar or the
rear edge of the driver's side door.

Tire And Loading Information
Placard

This placard tells you important
information about the:

Number of people that can be

carried in the vehicle.

Total weight your vehicle can carry.

Tire size designed for your vehicle.

Cold tire inflation pressures for the

front, rear, and spare tires.

Loading

The vehicle maximum load on the tire
must not exceed the load carrying
capacity of the tire on your vehicle. You
will not exceed the tire's load carrying
capacity if you adhere to the loading
conditions, tire size, and cold tire
inflation pressures specified on the Tire
and Loading Information placard in
“Vehicle Loading” in the “Starting And
Operating” section of this instruction.

Note:

Under a maximum loaded vehicle
condition, gross axle weight ratings
(GAWRs) for the front and rear axles
must not be exceeded. For further
information on GAWRs, vehicle loading,
and trailer towing, refer to “Vehicle
Loading” in the “Starting And
Operating” section of this instruction.
To determine the maximum loading
conditions of your vehicle, locate the
statement “The combined weight of
occupants and cargo should never
exceed XXX kg or XXX lbs” on the Tire
and Loading Information placard. The
combined weight of occupants,
cargo/luggage and trailer tongue weight
(if applicable) should never exceed the
weight referenced here.

GUID-0806092796US

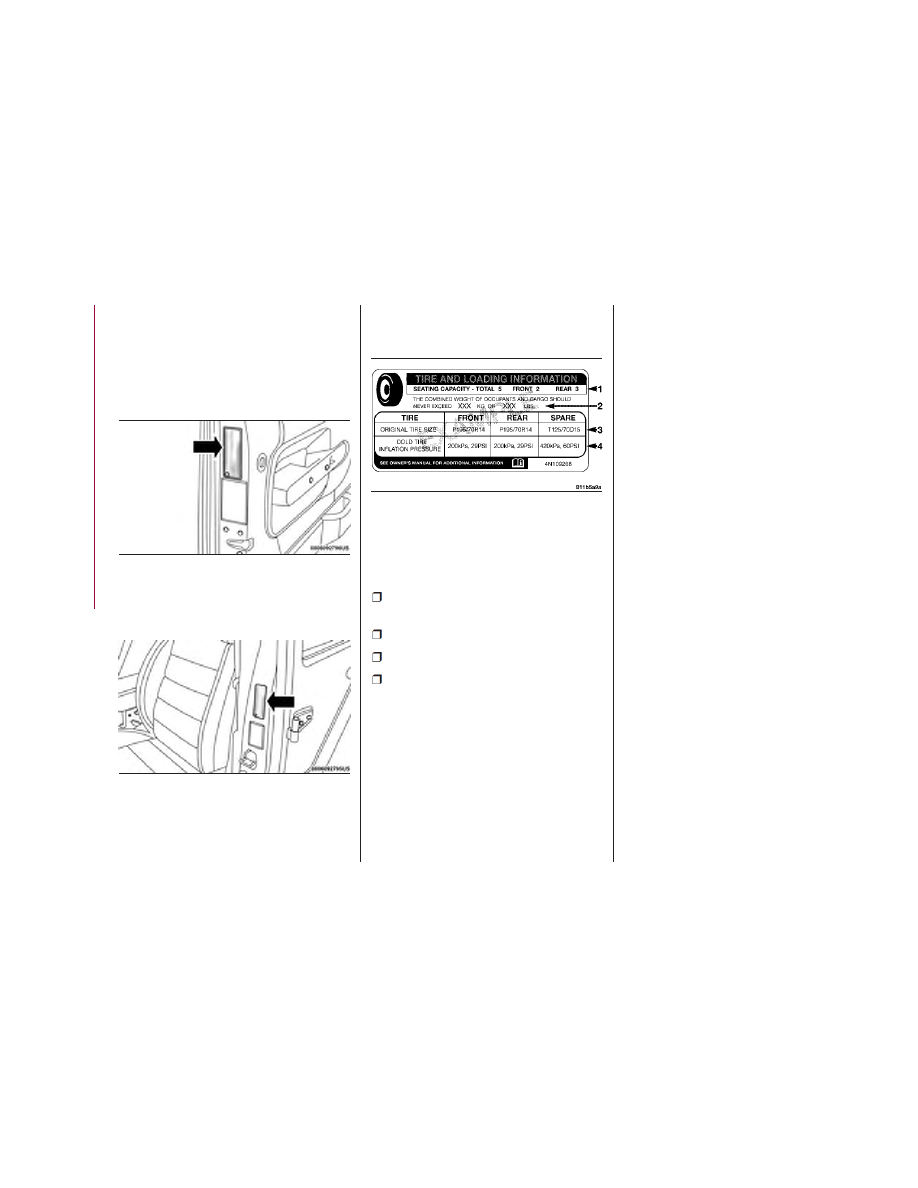

Example Tire Placard Location

(Door)

GUID-0806092795US

Example Tire Placard Location

(B-Pillar)

GUID-054900418-high.tif

Tire And Loading Information

Placard

240

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Steps For Determining Correct
Load Limit—

(1) Locate the statement “The
combined weight of occupants and
cargo should never exceed XXX kg
or XXX lbs.” on your vehicle's
placard.

(2) Determine the combined weight
of the driver and passengers that
will be riding in your vehicle.

(3) Subtract the combined weight of
the driver and passengers from XXX
kg or XXX lbs.

(4) The resulting figure equals the
available amount of cargo and
luggage load capacity. For
example, if “XXX” amount equals
1400 lbs. and there will be five
150 lb passengers in your vehicle,

the amount of available cargo and
luggage load capacity is 650 lbs.
(1400-750 (5x150) = 650 lbs.)

(5) Determine the combined weight
of luggage and cargo being loaded
on the vehicle. That weight may not
safely exceed the available cargo
and luggage load capacity
calculated in Step 4.

(6) If your vehicle will be towing a
trailer, load from your trailer will be
transferred to your vehicle. Consult
this instruction to determine how this
reduces the available cargo and
luggage load capacity of your
vehicle.

Metric Example For Load Limit
For example, if “XXX” amount equals
635 kg and there will be five 68 kg

passengers in your vehicle, the amount
of available cargo and luggage load
capacity is 295 kg (635-340 (5x68) =
295 kg) as shown in step 4.

Note:

If your vehicle will be towing a trailer,

load from your trailer will be transferred

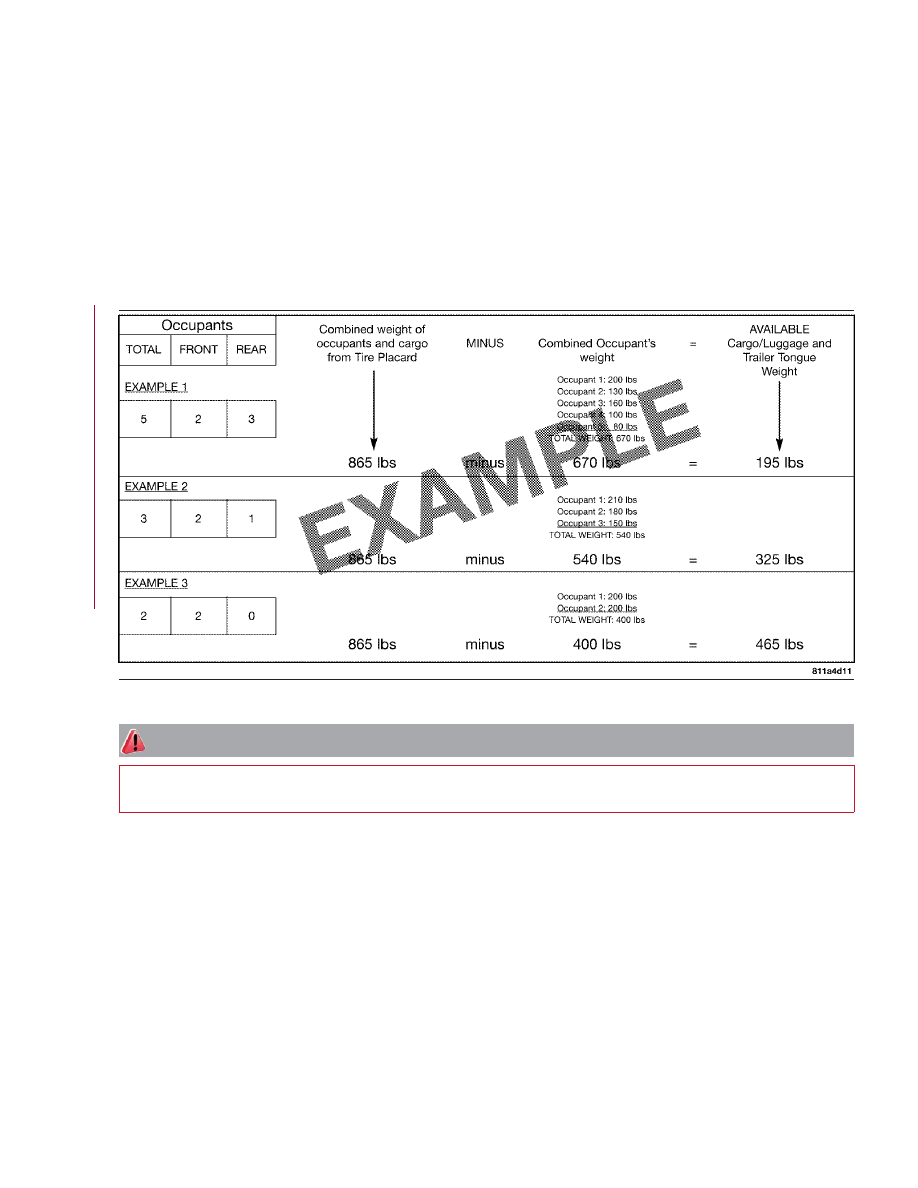

to your vehicle. The following table
shows examples on how to calculate
total load, cargo/luggage, and towing
capacities of your vehicle with varying
seating configurations and number and
size of occupants. This table is for
illustration purposes only and may not
be accurate for the seating and load
carry capacity of your vehicle.

For the following example, the

combined weight of occupants and
cargo should never exceed 865 lbs
(392 kg).

241

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning!

Overloading of your tires is dangerous. Overloading can cause tire failure, affect vehicle handling, and increase your stopping distance. Use
tires of the recommended load capacity for your vehicle. Never overload them.

GUID-054900419-high.tif

242

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tires — General
Information

Tire Pressure

Proper tire inflation pressure is essential
to the safe and satisfactory operation of
your vehicle. Four primary areas are
affected by improper tire pressure:

Safety and Vehicle Stability

Economy

Tread Wear

Ride Comfort

Safety

Warning!

Improperly inflated tires are dangerous

and can cause collisions.

Underinflation increases tire flexing and

can result in overheating and tire failure.

Overinflation reduces a tire's ability to

cushion shock. Objects on the road and
chuckholes can cause damage that result
in tire failure.

Overinflated or underinflated tires can

affect vehicle handling and can fail
suddenly, resulting in loss of vehicle
control.

Unequal tire pressures can cause

steering problems. You could lose control
of your vehicle.

Unequal tire pressures from one side of

the vehicle to the other can cause the
vehicle to drift to the right or left.

Always drive with each tire inflated to

the recommended cold tire inflation
pressure.

Both under-inflation and over-inflation
affect the stability of the vehicle and can
produce a feeling of sluggish response
or over responsiveness in the steering.

Note:

Unequal tire pressures from side to

side may cause erratic and
unpredictable steering response.

Unequal tire pressure from side to

side may cause the vehicle to drift left
or right.

Fuel Economy
Underinflated tires will increase tire
rolling resistance resulting in higher fuel
consumption.
Tread Wear
Improper cold tire inflation pressures
can cause abnormal wear patterns and
reduced tread life, resulting in the need
for earlier tire replacement.
Ride Comfort And Vehicle Stability
Proper tire inflation contributes to a
comfortable ride. Over-inflation
produces a jarring and uncomfortable
ride.

Tire Inflation Pressures

The proper cold tire inflation pressure is
listed on the driver's side B-Pillar or rear
edge of the driver's side door.
At least once a month:

Check and adjust tire pressure with a

good quality pocket-type pressure
gauge. Do not make a visual judgement
when determining proper inflation. Tires
may look properly inflated even when
they are under-inflated.

Inspect tires for signs of tire wear or

visible damage.

Caution!

After inspecting or adjusting the tire
pressure, always reinstall the valve stem
cap. This will prevent moisture and dirt
from entering the valve stem, which could
damage the valve stem.

Inflation pressures specified on the
placard are always “cold tire inflation
pressure”. Cold tire inflation pressure is
defined as the tire pressure after the
vehicle has not been driven for at least
three hours, or driven less than 1 mile
(1.6 km) after sitting for a minimum of
three hours. The cold tire inflation
pressure must not exceed the
maximum inflation pressure molded into
the tire sidewall.

243

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Check tire pressures more often if
subject to a wide range of outdoor
temperatures, as tire pressures vary
with temperature changes.
Tire pressures change by approximately
1 psi (7 kPa) per 12°F (7°C) of air
temperature change. Keep this in mind
when checking tire pressure inside a
garage, especially in the Winter.
Example: If garage temperature = 68°F
(20°C) and the outside temperature =
32°F (0°C) then the cold tire inflation
pressure should be increased by 3 psi
(21 kPa), which equals 1 psi (7 kPa) for
every 12°F (7°C) for this outside
temperature condition.
Tire pressure may increase from 2 to
6 psi (13 to 40 kPa) during operation.
DO NOT reduce this normal pressure
build up or your tire pressure will be too
low.

Tire Pressures For High Speed
Operation

The manufacturer advocates driving at
safe speeds and within posted speed
limits. Where speed limits or conditions
are such that the vehicle can be driven
at high speeds, maintaining correct tire
inflation pressure is very important.
Increased tire pressure and reduced
vehicle loading may be required for
high-speed vehicle operation. Refer to
your authorized tire dealer or original
equipment vehicle dealer for

recommended safe operating speeds,
loading and cold tire inflation pressures.

Warning!

High speed driving with your vehicle under
maximum load is dangerous. The added
strain on your tires could cause them to
fail. You could have a serious collision. Do
not drive a vehicle loaded to the maximum
capacity at continuous speeds above
75 mph (120 km/h).

Radial Ply Tires

Warning!

Combining radial ply tires with other types
of tires on your vehicle will cause your
vehicle to handle poorly. The instability
could cause a collision. Always use radial
ply tires in sets of four. Never combine
them with other types of tires.

Tire Repair
If your tire becomes damaged, it may
be repaired if it meets the following
criteria:

The tire has not been driven on when

flat.

The damage is only on the tread

section of your tire (sidewall damage is
not repairable).

The puncture is no greater than a ¼

of an inch (6 mm).
Consult an authorized tire dealer for tire
repairs and additional information.
Damaged Run Flat tires, or Run Flat
tires that have experienced a loss of
pressure should be replaced
immediately with another Run Flat tire
of identical size and service description
(Load Index and Speed Symbol).

Run Flat Tires — If Equipped

Run Flat tires allow you the capability to
drive 50 miles (80 km) at 50 mph
(80 km/h) after a rapid loss of inflation
pressure. This rapid loss of inflation is
referred to as the Run Flat mode. A Run
Flat mode occurs when the tire inflation
pressure is of/or below 14 psi (96 kPa).
Once a Run Flat tire reaches the run flat
mode it has limited driving capabilities
and needs to be replaced immediately.
A Run Flat tire is not repairable.
It is not recommended driving a vehicle
loaded at full capacity or to tow a trailer
while a tire is in the run flat mode.
See the tire pressure monitoring section
for more information.

Tire Spinning

When stuck in mud, sand, snow, or ice
conditions, do not spin your vehicle's
wheels above 30 mph (48 km/h) or for
longer than 30 seconds continuously
without stopping.

244

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Refer to “Freeing A Stuck Vehicle” in “In
Case Of Emergency” for further
information.

Warning!

Fast spinning tires can be dangerous.
Forces generated by excessive wheel
speeds may cause tire damage or failure. A
tire could explode and injure someone. Do
not spin your vehicle's wheels faster than
30 mph (48 km/h) for more than
30 seconds continuously when you are
stuck, and do not let anyone near a
spinning wheel, no matter what the speed.

Tread Wear Indicators

Tread wear indicators are in the original
equipment tires to help you in
determining when your tires should be
replaced.

These indicators are molded into the
bottom of the tread grooves. They will
appear as bands when the tread depth
becomes a 1/16 of an inch (1.6 mm).
When the tread is worn to the tread
wear indicators, the tire should be
replaced. Refer to “Replacement Tires”
in this section for further information.

Life Of Tire

The service life of a tire is dependent
upon varying factors including, but not
limited to:

Driving style.

Tire pressure - Improper cold tire

inflation pressures can cause uneven
wear patterns to develop across the tire
tread. These abnormal wear patterns
will reduce tread life, resulting in the
need for earlier tire replacement.

Distance driven.

Performance tires, tires with a speed

rating of V or higher, and Summer tires
typically have a reduced tread life.
Rotation of these tires per the vehicle
maintenance schedule is highly
recommended.

Warning!

Tires and the spare tire should be replaced
after six years, regardless of the remaining
tread. Failure to follow this warning can
result in sudden tire failure. You could lose
control and have a collision resulting in
serious injury or death.

Keep dismounted tires in a cool, dry
place with as little exposure to light as
possible. Protect tires from contact with
oil, grease, and gasoline.

GUID-0806104865NA

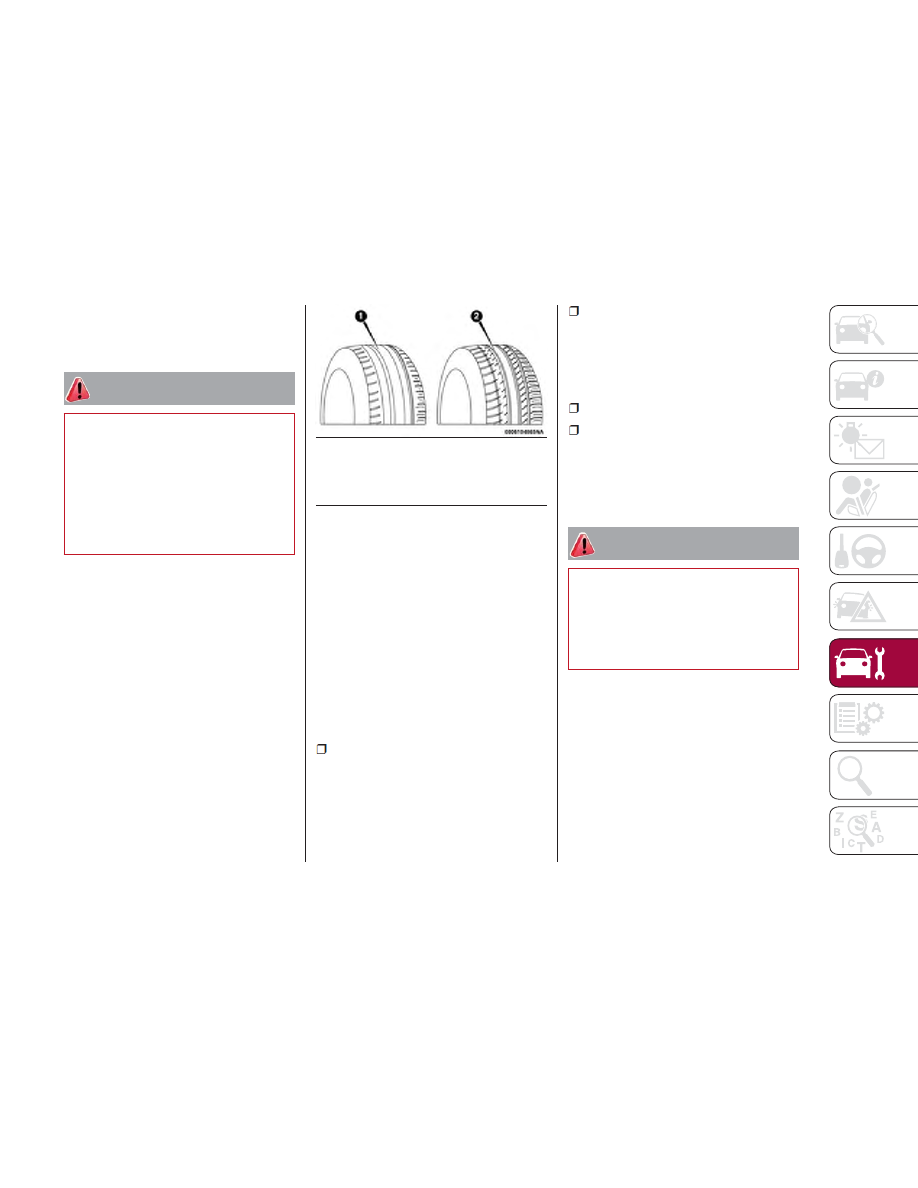

Tire Tread

1 — Worn Tire
2 — New Tire

245

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Replacement Tires

The tires on your new vehicle provide a
balance of many characteristics. They
should be inspected regularly for wear
and correct cold tire inflation pressures.
The manufacturer strongly recommends
that you use tires equivalent to the
originals in size, quality and
performance when replacement is
needed. Refer to the paragraph on
“Tread Wear Indicator”. Refer to the Tire
and Loading Information placard or the
Vehicle Certification Label for the size
designation of your tire. The Load Index
and Speed Symbol for your tire will be
found on the original equipment tire
sidewall. See the Tire Sizing Chart
example found in the “Tire Safety
Information” section of this instruction for
more information relating to the Load
Index and Speed Symbol of a tire.
It is recommended to replace the two
front tires or two rear tires as a pair.
Replacing just one tire can seriously
affect your vehicle’s handling. If you
ever replace a wheel, make sure that
the wheel’s specifications match those
of the original wheels.
It is recommended you contact your
authorized tire dealer or original
equipment dealer with any questions
you may have on tire specifications or
capability. Failure to use equivalent
replacement tires may adversely affect
the safety, handling, and ride of your
vehicle.

Warning!

Do not use a tire, wheel size, load rating,

or speed rating other than that specified for
your vehicle. Some combinations of
unapproved tires and wheels may change
suspension dimensions and performance
characteristics, resulting in changes to
steering, handling, and braking of your
vehicle. This can cause unpredictable
handling and stress to steering and
suspension components. You could lose
control and have a collision resulting in
serious injury or death. Use only the tire
and wheel sizes with load ratings approved
for your vehicle.

Never use a tire with a smaller load

index or capacity, other than what was
originally equipped on your vehicle. Using a
tire with a smaller load index could result in
tire overloading and failure. You could lose
control and have a collision.

Failure to equip your vehicle with tires

having adequate speed capability can
result in sudden tire failure and loss of
vehicle control.

Caution!

Replacing original tires with tires of a
different size may result in false
speedometer and odometer readings.

Tire Types

All Season Tires — If Equipped

All Season tires provide traction for all
seasons (Spring, Summer, Fall and
Winter). Traction levels may vary
between different all season tires. All
season tires can be identified by the
M+S, M&S, M/S or MS designation on
the tire sidewall. Use all season tires
only in sets of four; failure to do so may
adversely affect the safety and handling
of your vehicle.

Summer Or Three Season Tires
— If Equipped

Summer tires provide traction in both
wet and dry conditions, and are not
intended to be driven in snow or on ice.
If your vehicle is equipped with Summer
tires, be aware these tires are not
designed for Winter or cold driving
conditions. Install Winter tires on your
vehicle when ambient temperatures are
less than 40°F (5°C) or if roads are
covered with ice or snow. For more
information, contact an authorized
dealer.
Summer tires do not contain the all
season designation or mountain/
snowflake symbol on the tire sidewall.
Use Summer tires only in sets of four;
failure to do so may adversely affect the
safety and handling of your vehicle.

246

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

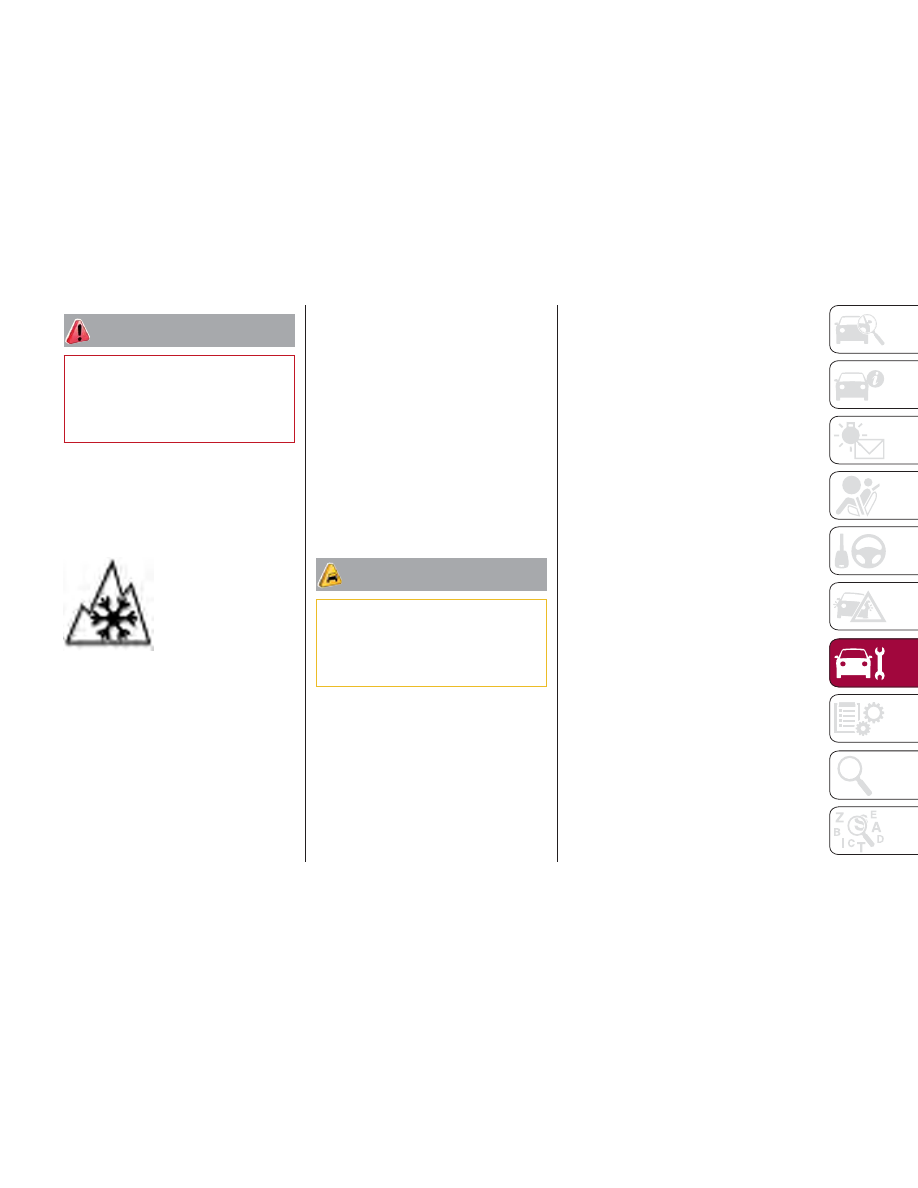

Warning!

Do not use Summer tires in snow/ice
conditions. You could lose vehicle control,
resulting in severe injury or death. Driving
too fast for conditions also creates the
possibility of loss of vehicle control.

Snow Tires

Some areas of the country require the
use of snow tires during the Winter.
Snow tires can be identified by a
“mountain/snowflake” symbol on the
tire sidewall.

If you need snow tires,
select tires equivalent
in size and type to the
original equipment
tires. Use snow tires
only in sets of four;
failure to do so may

adversely affect the safety and handling
of your vehicle.
Snow tires generally have lower speed
ratings than what was originally
equipped with your vehicle and should
not be operated at sustained speeds
over 75 mph (120 km/h). For speeds
above 75 mph (120 km/h) refer to
original equipment or an authorized tire
dealer for recommended safe operating
speeds, loading and cold tire inflation
pressures.

While studded tires improve
performance on ice, skid and traction
capability on wet or dry surfaces may
be poorer than that of non-studded
tires. Some states prohibit studded
tires; therefore, local laws should be
checked before using these tire types.

Spare Tires — If
Equipped

Note:

For vehicles equipped with Tire Service
Kit instead of a spare tire, please refer
to “Tire Service Kit” in “In Case Of
Emergency” for further information.

Caution!

Because of the reduced ground clearance,
do not take your vehicle through an
automatic car wash with a compact or
limited use temporary spare installed.
Damage to the vehicle may result.

Spare Tire Matching Original
Equipped Tire And Wheel — If
Equipped

Your vehicle may be equipped with a
spare tire and wheel equivalent in look
and function to the original equipment
tire and wheel found on the front or rear
axle of your vehicle. This spare tire may
be used in the tire rotation for your
vehicle. If your vehicle has this option,

refer to an authorized tire dealer for the
recommended tire rotation pattern.

Compact Spare Tire — If
Equipped

The compact spare is for temporary
emergency use only. You can identify if
your vehicle is equipped with a
compact spare by looking at the spare
tire description on the Tire and Loading
Information Placard located on the
driver’s side door opening or on the
sidewall of the tire. Compact spare tire
descriptions begin with the letter “T” or
“S” preceding the size designation.
Example: T145/80D18 103M.
T, S = Temporary Spare Tire
Since this tire has limited tread life, the
original equipment tire should be
repaired (or replaced) and reinstalled on
your vehicle at the first opportunity.
Do not install a wheel cover or attempt
to mount a conventional tire on the
compact spare wheel, since the wheel
is designed specifically for the compact
spare tire. Do not install more than one
compact spare tire and wheel on the
vehicle at any given time.

247

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning!

Compact and collapsible spares are for
temporary emergency use only. With these
spares, do not drive more than 50 mph
(80 km/h). Temporary use spares have
limited tread life. When the tread is worn to
the tread wear indicators, the temporary
use spare tire needs to be replaced. Be
sure to follow the warnings, which apply to
your spare. Failure to do so could result in
spare tire failure and loss of vehicle control.

Collapsible Spare Tire — If
Equipped

The collapsible spare is for temporary
emergency use only. You can identify if
your vehicle is equipped with a
collapsible spare by looking at the
spare tire description on the Tire and
Loading Information Placard located on
the driver’s side door opening or on the
sidewall of the tire.
Collapsible spare tire description
example: 165/80-17 101P.
Since this tire has limited tread life, the
original equipment tire should be
repaired (or replaced) and reinstalled on
your vehicle at the first opportunity.
Inflate collapsible tire only after the
wheel is properly installed to the
vehicle. Inflate the collapsible tire using
the electric air pump before lowering
the vehicle.

Do not install a wheel cover or attempt
to mount a conventional tire on the
collapsible spare wheel, since the wheel
is designed specifically for the
collapsible spare tire.

Warning!

Compact and Collapsible spares are for
temporary emergency use only. With these
spares, do not drive more than 50 mph
(80 km/h). Temporary use spares have
limited tread life. When the tread is worn to
the tread wear indicators, the temporary
use spare tire needs to be replaced. Be
sure to follow the warnings, which apply to
your spare. Failure to do so could result in
spare tire failure and loss of vehicle control.

Full Size Spare — If Equipped

The full size spare is for temporary
emergency use only. This tire may look
like the originally equipped tire on the
front or rear axle of your vehicle, but it is
not. This spare tire may have limited
tread life. When the tread is worn to the
tread wear indicators, the temporary
use full size spare tire needs to be
replaced. Since it is not the same as
your original equipment tire, replace (or
repair) the original equipment tire and
reinstall on the vehicle at the first
opportunity.

Limited Use Spare — If
Equipped

The limited use spare tire is for
temporary emergency use only. This tire
is identified by a label located on the
limited use spare wheel. This label
contains the driving limitations for this
spare. This tire may look like the original
equipped tire on the front or rear axle of
your vehicle, but it is not. Installation of
this limited use spare tire affects vehicle
handling. Since it is not the same as
your original equipment tire, replace (or
repair) the original equipment tire and
reinstall on the vehicle at the first
opportunity.

Warning!

Limited use spares are for emergency use
only. Installation of this limited use spare
tire affects vehicle handling. With this tire,
do not drive more than the speed listed on
the limited use spare wheel. Keep inflated
to the cold tire inflation pressures listed on
your Tire and Loading Information Placard
located on the driver’s side B-Pillar or the
rear edge of the driver’s side door. Replace
(or repair) the original equipment tire at the
first opportunity and reinstall it on your
vehicle. Failure to do so could result in loss
of vehicle control.

248

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     13      14      15      16     ..
