Fiat 124 Spider Abarth (2017 year). Instruction - part 12





Replacement Bulbs

Light bulbs

Type

Power

Front position

LED

Front side-maker lights (if equipped with Full-LED headlights)

W5W

5 W

Front positions/side-maker lights (if equipped with halogen headlights)

WY5W

5 W

High beam (if equipped with Full-LED headlights)

LED

High beam/Daytime Running Lights (DRL) (if equipped with halogen headlights)

HB3

60 W

Daytime Running Lights (DRL) (if equipped with Full-LED headlights)

LED

Low beam (if equipped with Full-LED headlights)

LED

Low beam (if equipped with halogen headlights)

H11

55 W

Front Direction indicator light

WY21W

21W

Side direction indicator light

WY5W

5 W

Fog light

H11

55 W

Rear position Lights

LED

Stop lights

LED

Center High Mount Stop Lamp (CHMSL)

LED

Rear direction indicator light

WY21W

21 W

Rear Side marker

W5W

5 W

Reverse light

W21W

21 W

License plate light

W5W

5 W

Overhead Light

10 W

Trunk Lid Light

5 W

185

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Light Bulbs

Front Lights

The bulbs are arranged as follows :

Rear Lights

The bulbs are arranged as follows :

Replacing Exterior
Lights

Headlights (low beam)

(If Equipped with halogen bulb)
Proceed as follows:

1. If you are changing the right bulb,
start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left.

2. Make sure the ignition is placed in
the OFF mode, and the headlight
switch is off.

3. Remove the fasteners in the seven
locations and partially peel back the
mud guard

4. Turn the cover counterclockwise and
remove it, disconnect the connector
from the unit by pressing the tab on the
connector with your finger and pulling
the connector.

5. Turn the socket and bulb assembly
counterclockwise and remove it.

6. Disconnect the bulb from the
socket.

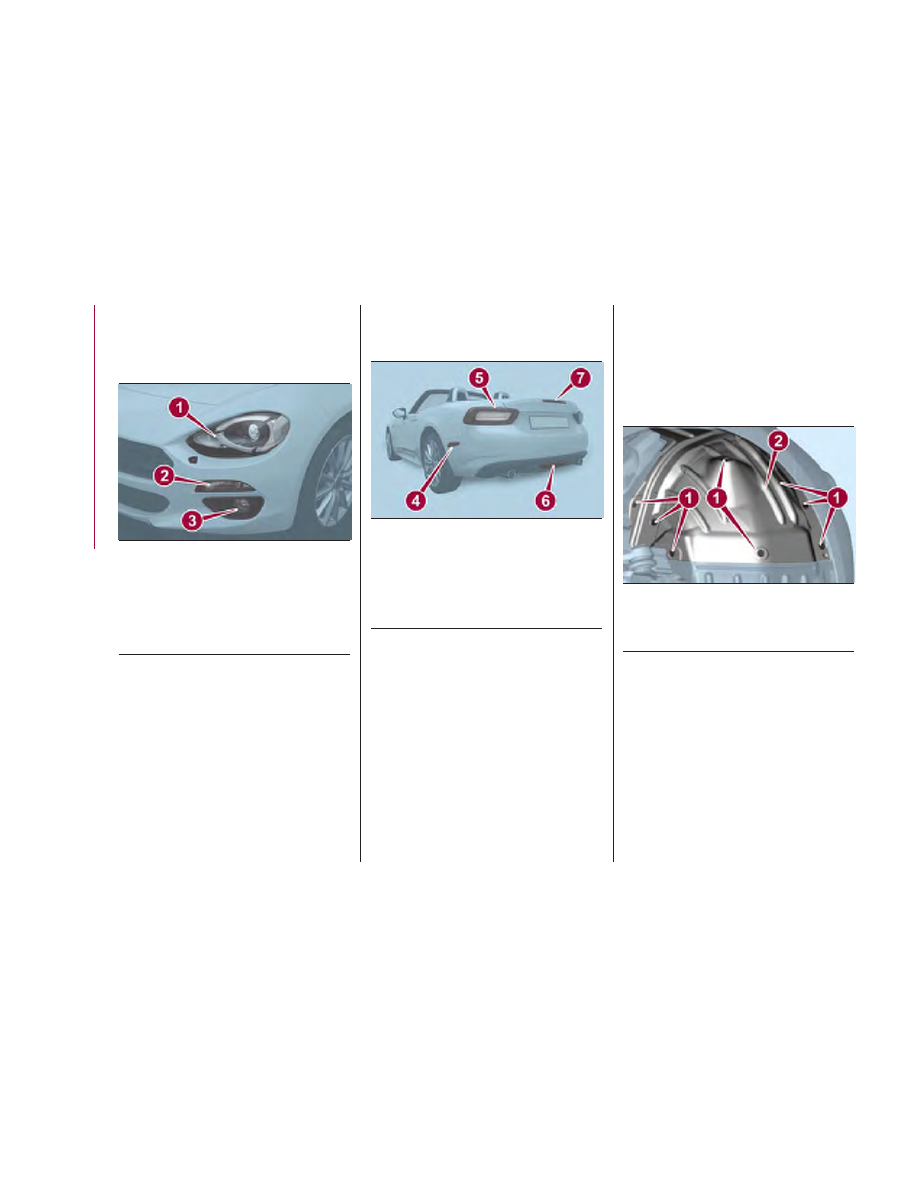

04110102-L38-008

Head Lights

1 — High Beam with Daytime Running
Lights (DRL)/Position Light/Low
Beam/Side Marker
2 — Front Indicator Light
3 — Fog Light

04110102-L40-010

Rear Lights

4 — Side Marker — If Equipped
5 — Position Light/Stop Light/Rear
Direction Indicator Light
6 — Reverse Light — If Equipped
7 — Third Stop Light

GUID-08020499000002

Mud Guard

1 — Fasteners
2 — Mud Guard

186

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7. Install the new bulb in the reverse
order of the removal procedure.

Headlights (high beam) with
Daytime Running Lights

(If Equipped with LED Lamps)
Proceed as follows:

1. If you are changing the right bulb,
start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left.

2. Make sure the ignition is placed in
the OFF mode, and the headlight
switch is off.

3. Remove the fasteners in the seven
locations and partially peel back the
mud guard.

4. Turn the socket and bulb assembly
counterclockwise and remove it.

5. Turn the cover counterclockwise and
remove it, disconnect the connector
from the unit by pressing the tab on the
connector with your finger and pulling
the connector.

6. Turn the socket and bulb assembly
counterclockwise and remove it.

7. Disconnect the bulb from the
socket.

8. Install the new bulb in the reverse
order of the removal procedure.

Front Direction Indicator Lights

Proceed as follows:

1. If you are changing the right bulb,
start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left.

2. Make sure the ignition is switched
off, and the headlight switch is off.

3. Remove the fasteners in the five
locations and partially peel back the
mud guard.

4. Disconnect the connector from the
unit by pressing the tab on the
connector with your finger and pulling
the connector rearward.

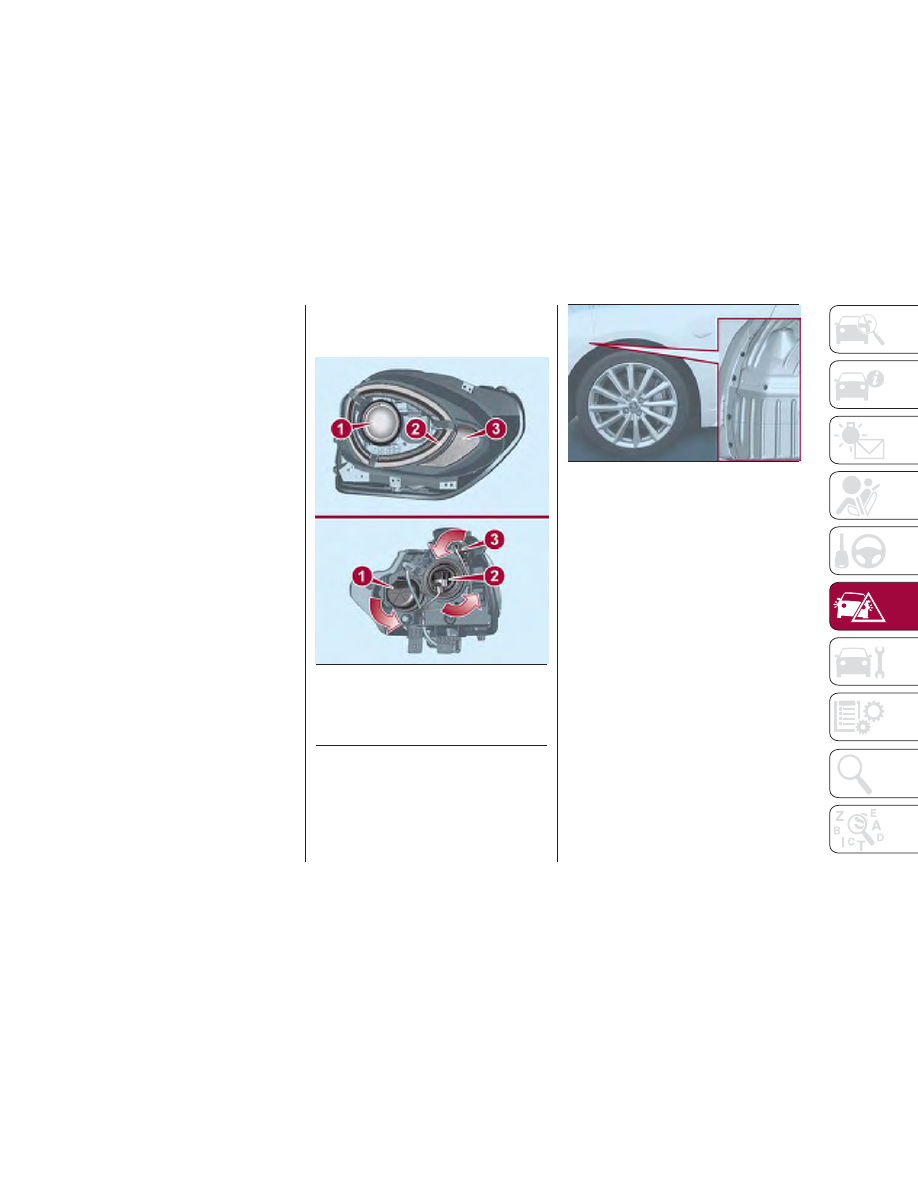

GUID-08020499000010

Head Lamp Assembly

1 — High Beam Lamp
2 — Position Lamp
3 — Daytime Running Lamp

GUID-07031501206002

Mud Guard

187

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. Turn the socket and bulb assembly
counterclockwise and remove it.

6. Disconnect the bulb from the
socket.

7. Install the new bulb in the reverse
order of the removal procedure.

Fog Lights

Proceed as follows:

1. If you are changing the right bulb,
start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left.

2. Make sure the ignition is switched
off, and the headlight switch is off.

3. Remove the fasteners in the five
locations and partially peel back the
mud guard.

4. Disconnect the connector from the
unit by pressing the tab on the
connector with your finger and pulling
the connector.

5. Turn the socket and bulb assembly
counterclockwise, extract the bulb and
remove it;

6. Disconnect the bulb from the
socket.

7. Install the new bulb in the reverse
order of the removal procedure.

Brake lights / Tail lights

Go to your authorized dealer when the
replacement of this lights is necessary.

Side Direction Indicator Lights

Proceed as follows:

1. Make sure the ignition is placed in
the OFF mode, and the headlight
switch is off.

2. If you are changing the right bulb,
start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left.

3. Remove the fasteners in the five
locations and partially peel back the
mud guard.

4. Disconnect the electrical connector
from the bulb by pressing the tab on
the connector with your finger and
pulling the connector.

5. Remove the lens assembly by
pressing the tab on the unit with your
finger and pulling the unit forward to
compress in the internal catch, then pull
the cluster outwards.

6. Lift up the lens assembly, and then
remove the cluster and install the new
side direction indicator lens assembly in
the reverse order of the removal
procedure.

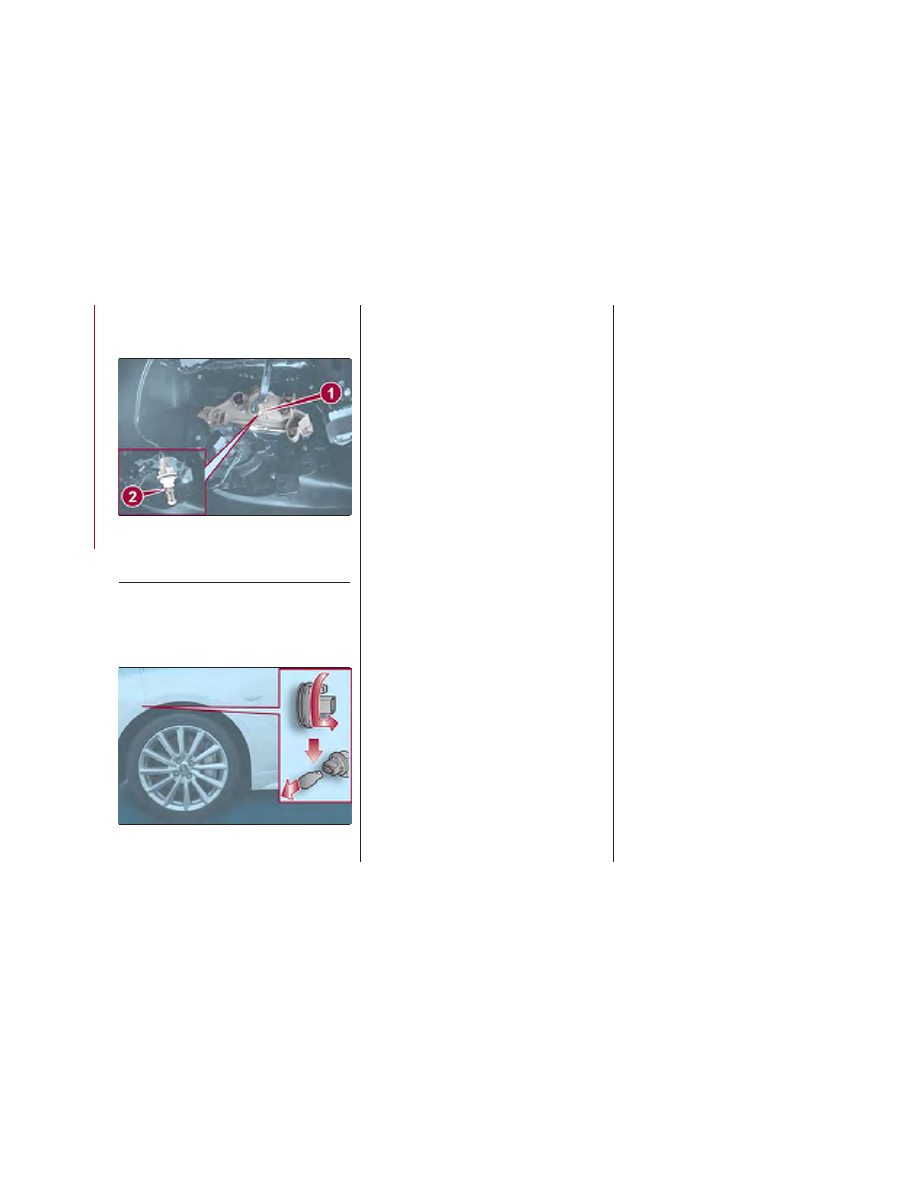

07031501-207-001

Front Direction Indicator Housing

1 — Socket Assembly
2 — Bulb

GUID-07031501208002

Direction Indicator Lamp Connector

188

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Front Side Marker

(If equipped with halogen bulb)
Proceed as follows:

1. Remove the fasteners in the seven
locations and partially peel back the
upper side of the mud guard.

2. Turn the socket counterclockwise,
remove socket assembly then remove
the bulb.

3. Install the new bulb in the reverse
order of the removal procedure.

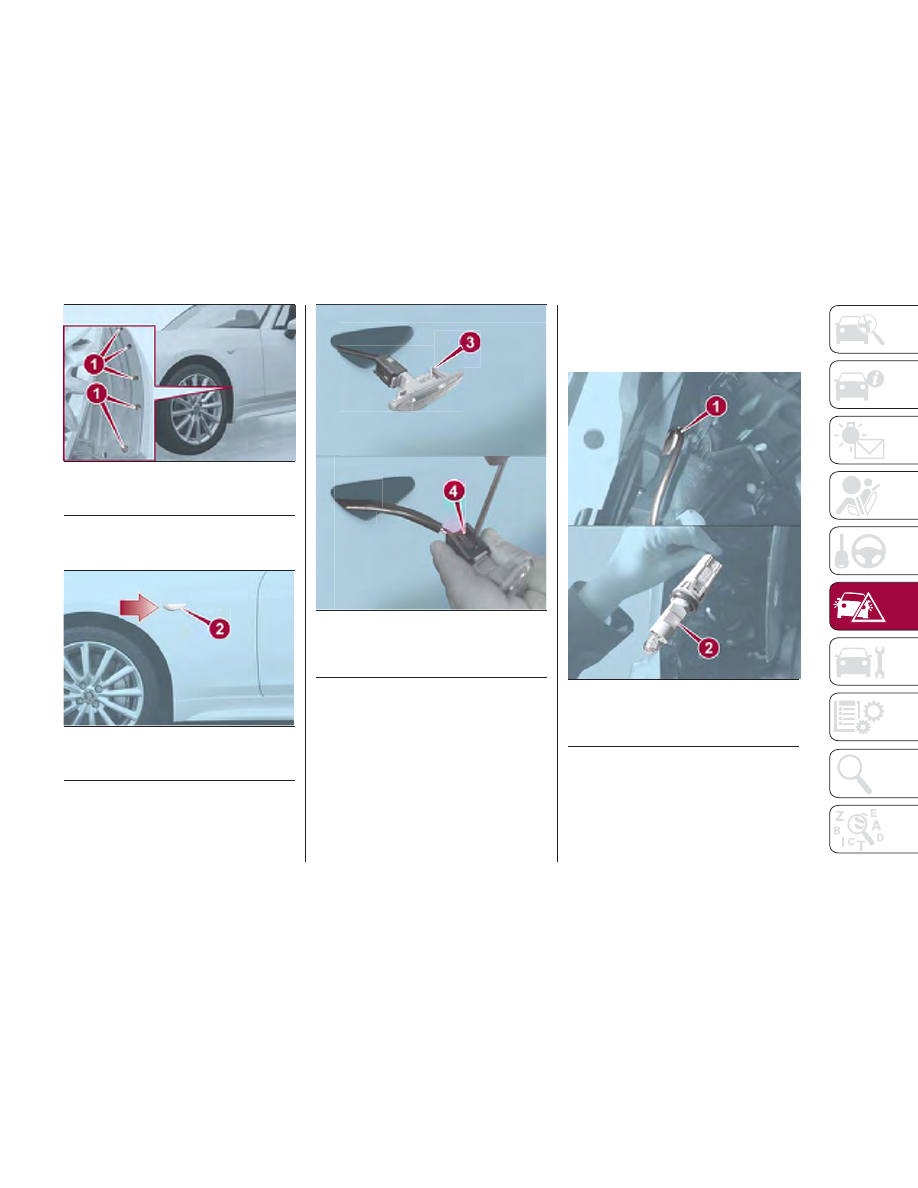

GUID-08020499000011

Side Direction Indicator

1 — Fasteners

GUID-07031501210001

Side Direction Indicator

2 — Lens Assembly

GUID-07031501211001

Side Direction Indicator

3 — Internal Catch
4 — Lens Assembly

08070604-123-100

Front Side Marker

1 — Socket
2 — Bulb Assembly

189

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Rear Direction Indicator Lights

Proceed as follows:

1. Remove the retainers and the trunk
lid end trim.

2. Disconnect the connector from the
unit by pressing the tab on the
connector with your finger.

3. Remove the screw and nuts.

4. Pull the taillight housing rearward to
remove it.

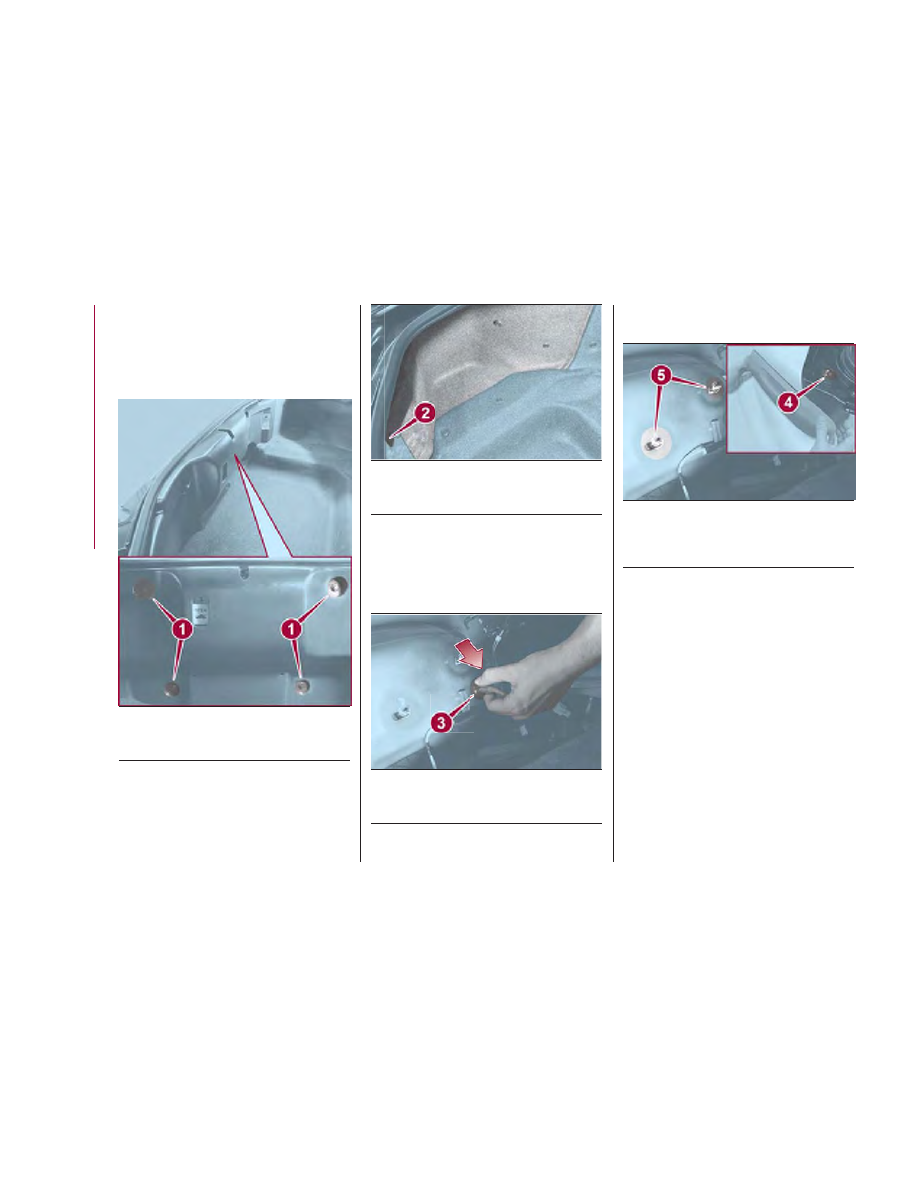

07031501-212-002

Trunk Trim

1 — Retainers

GUID-07031501214002

Trunk Trim

2 — Connector

GUID-07031501213002

Rear Direction Indicator Socket

3 — Connector

07031501-215-001

Taillight Housing Fasteners

4 — Screw
5 — Nuts

190

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. Turn the socket and bulb assembly
counterclockwise to remove from
taillight housing, and remove bulb.

6. Install the new bulb in the reverse
order of the removal procedure.

Reverse Light

Proceed as follows:

1. Make sure the ignition is placed in
the OFF mode, and the headlight
switch is off.

2. Turn the socket assembly
counterclockwise to remove, and
remove bulb.

3. Install the new bulb in the reverse
order of the removal procedure.

Rear Side Marker

Proceed as follows:

1. Push the lens assembly rearward to
compress the internal catch, then pull
the lens assembly outwards.

2. Turn the socket and bulb assembly
counterclockwise to remove, and
remove bulb.

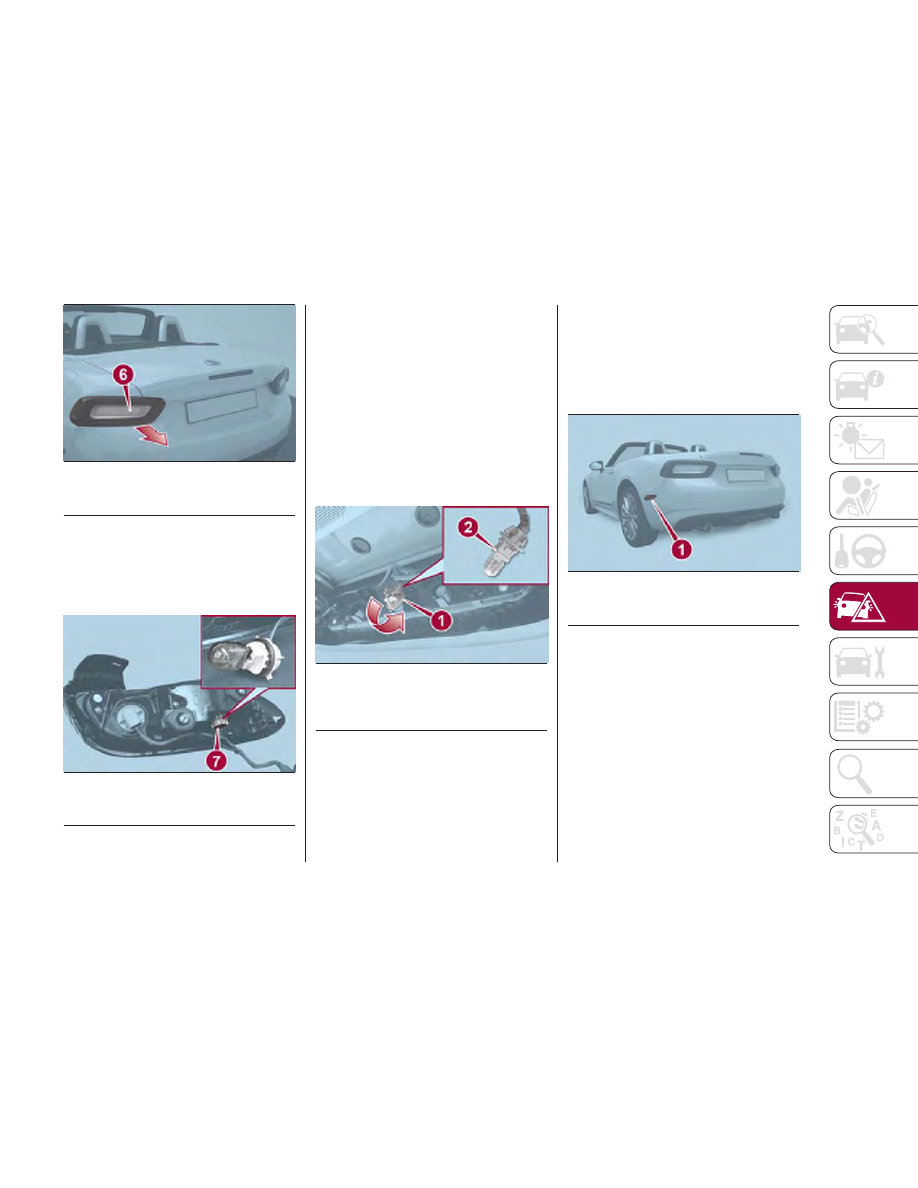

07031501-216-001

Rear of Vehicle

6 — Taillight Housing

07031501-203-002

Taillight Housing

7 — Socket and Bulb Assembly

07031501-219-001

Reverse Light

1 — Socket Assembly
2 — Bulb

08070605-123-100

Rear Side Marker

1 — Rear Side Marker Lens Assembly

191

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. Install the new bulb and then
reinstall the socket in the reverse order
of the removal procedure.

License Plate Lights

Proceed as follows:

1. Make sure the ignition is placed in
the OFF mode, and the headlight
switch is off.

2. Slide the unit as shown in the figure
to remove it.

3. Turn the socket and bulb assembly
counterclockwise and remove, remove
bulb.

4. Install the new bulb in the reverse
order of the removal procedure. Insert
catch and push the housing back into
place.

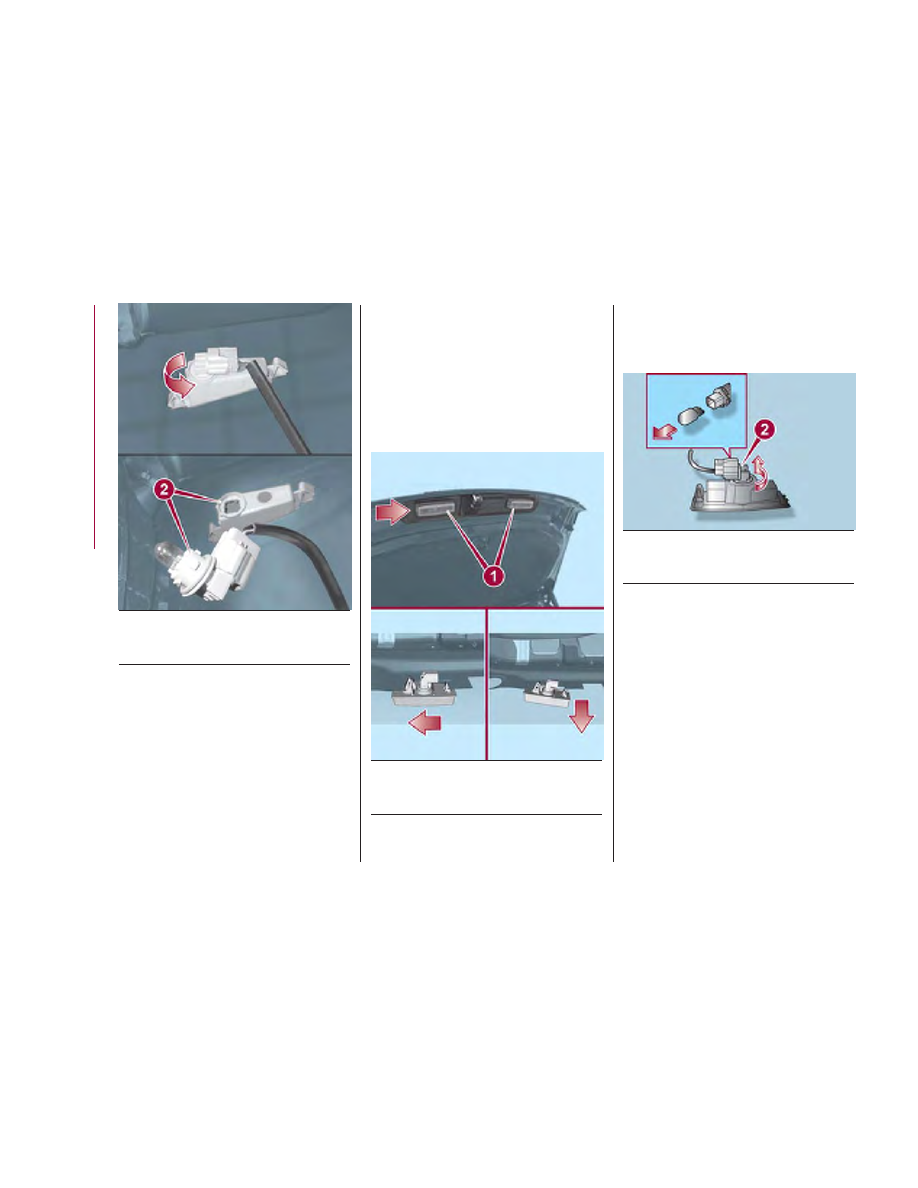

08070606-123-100

Side Marker Housing

2 — Socket and Bulb Assembly

GUID-07031501220001

Trunk Lid

1 — License Plate Light Assembly

07031501-221-001

License Plate Light Housing

2 — Socket and Bulb Assembly

192

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Replacing Interior Light
Bulbs

Overhead Light

Proceed as follows:

1. Using a suitable tool to prevent
damage to the lens, remove the
overhead light by carefully prying on the
edge of the lens.

2. Disconnect the bulb by pulling it out.

3. Install the new bulb in the reverse
order of the removal procedure.

Trunk Light

Proceed as follows:

1. Using a suitable tool to prevent
damage to the to the lens, remove the
trunk light lens by carefully prying on
the edge of the lens.

2. Disconnect the connector from the
trunk light lens.

3. Disconnect the bulb by pulling it out.

4. Install the new bulb in the reverse
order of the removal procedure.

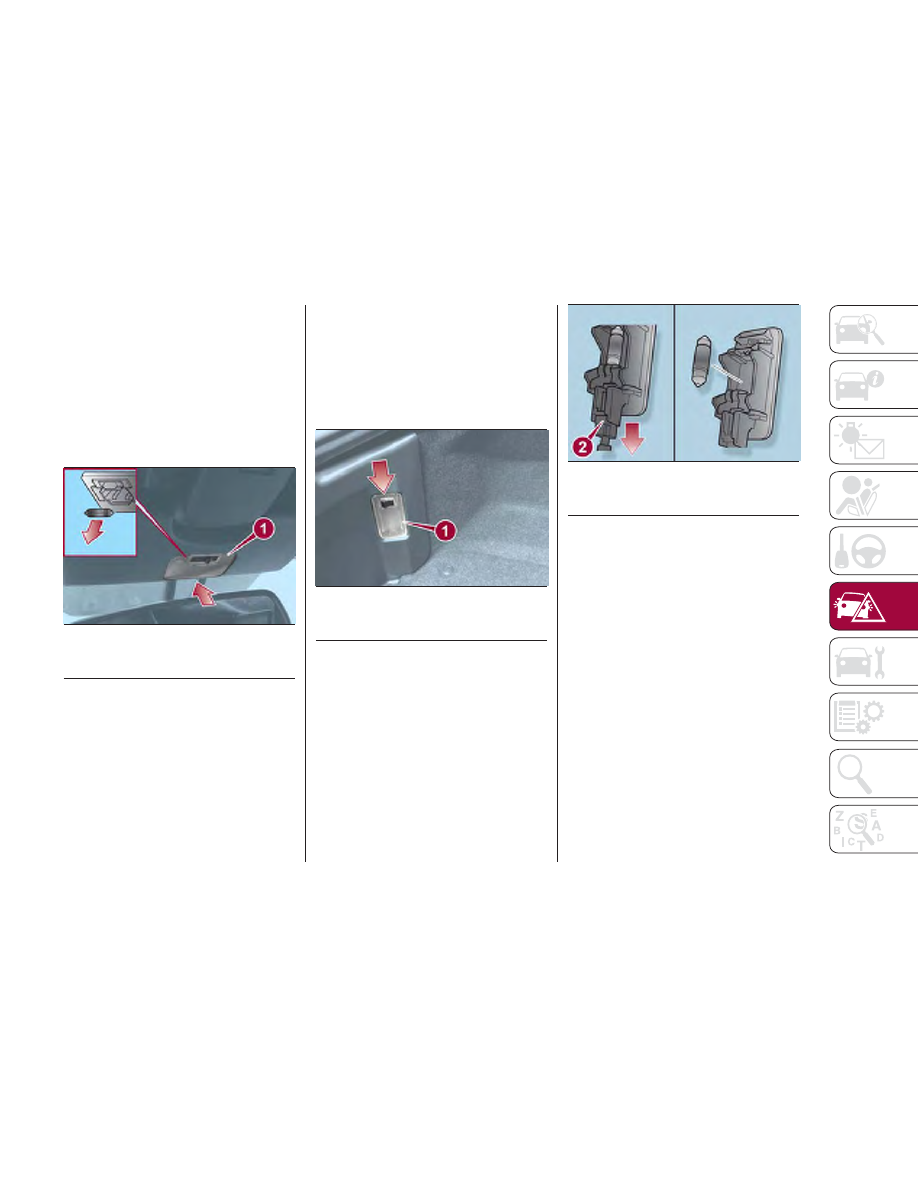

07031502-201-001

Overhead Light Location

1 — Overhead Light Lens

07031502-202-001

Trunk Light

1 — Trunk Light Lens

07031502-203-001

Trunk Light Housing

2 — Connector

193

-------------------------------------------------------------------------------------------------------------------------------------------------------------

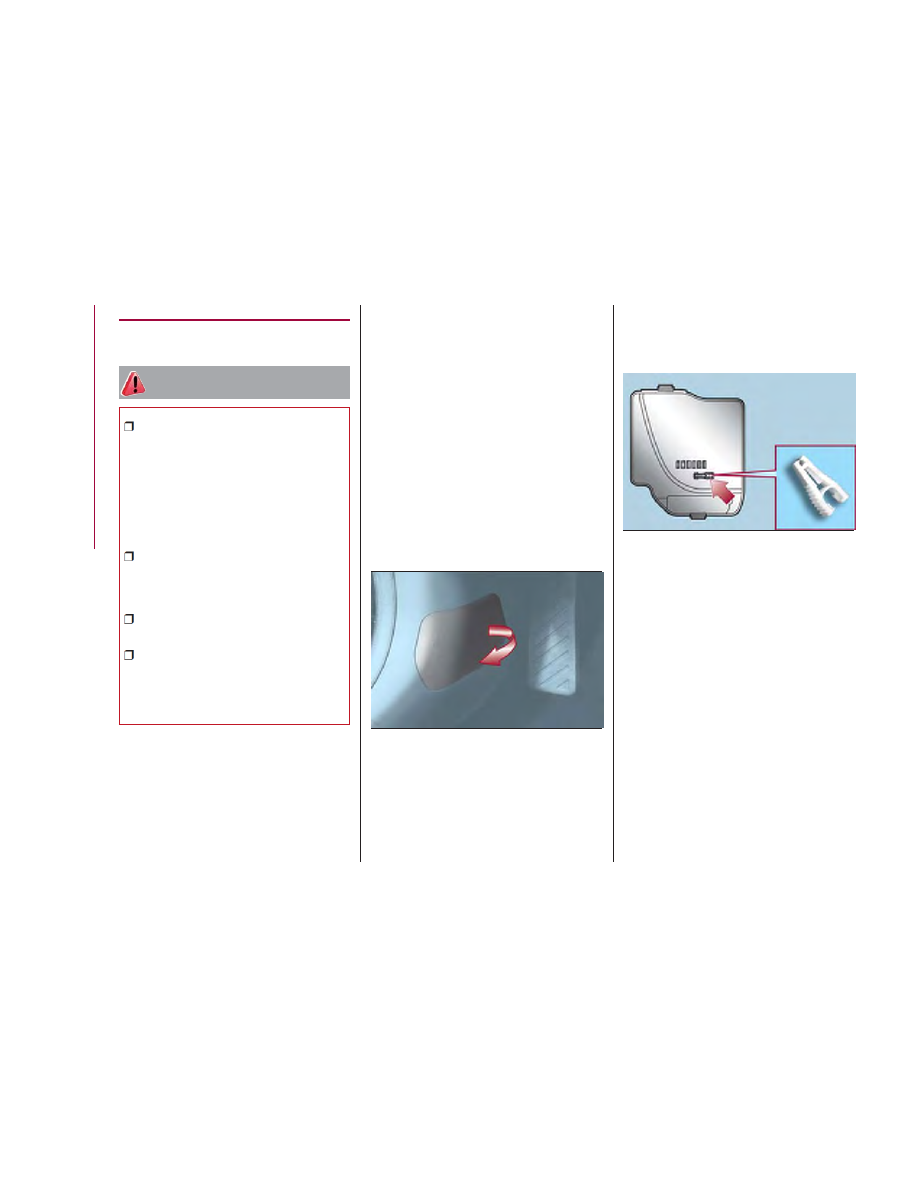

REPLACING FUSES

General Information

Warning!

When replacing a blown fuse, always

use an appropriate replacement fuse with
the same amp rating as the original fuse.
Never replace a fuse with another fuse of
higher amp rating. Never replace a blown
fuse with metal wires or any other material.
Failure to use proper fuses may result in
serious personal injury, fire and/or property
damage.

Before replacing a fuse, make sure that

the ignition is off and that all the other
services are switched off and/or
disengaged.

If the replaced fuse blows again, contact

an authorized dealer.

If a general protection fuse for safety

systems (air bag system, braking system),
power unit systems (engine system,
gearbox system) or steering system blows,
contact an authorized dealer.

Your vehicle's electrical system is
protected by fuses.
If any lights, accessories, or controls do
not work, inspect the appropriate circuit
protector. If a fuse has blown, the inside
element will be melted. If the same fuse
blows again, go to an Authorized Dealer
as soon as possible.

Fuse location

Fuses are grouped together in two fuse
boxes located in the interior on the left
side of the vehicle and under the hood.

Interior Fuses

If the electrical system does not work,
first inspect the fuses on the vehicle's
left side.
Proceed as follows:

1. Make sure the ignition is placed in
the OFF mode, and other switches are
turned off.

2. Open the fuse panel cover (located
near the door).

3. Press retaining clip and remove
protection cover.

4. Pull the fuse straight out with the
fuse puller provided on the fuse block
located in the engine compartment.

5. Inspect the fuse and replace it if it is
blown.

07031601-121-001

Fuse Panel Cover

07031601-122-001

Fuse Puller

194

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6. Insert a new fuse of the same
amperage rating, and make sure it fits
tightly. If it does not fit tightly, contact an
Authorized Dealer. If you have no spare
fuses, borrow one of the same rating
from a circuit not essential to vehicle
operation, such as the audio or outlet
circuit.

7. Reinstall the cover and make sure
that it is securely installed.
Note: Always replace a fuse with a
genuine FCA fuse or equivalent of the
same rating. Otherwise you may
damage the electric system.

Underhood Fuses

If the headlights or other electrical
components do not work and the fuses
in the cabin are normal, inspect the fuse
block in the engine compartment. If a
fuse is blown, it must be replaced.
Make sure the ignition is placed in the
OFF mode, and other switches are
turned off and remove the fuse block
cover. If the lock is forcefully opened,
the fuse block cover may come in
contact with the frame when it is
removed and become scratched.
When removing the cover, remove it
slowly according to the following
procedure:

1. Disengage the rear lock by pressing
down on the front tab with your fingers.

2. Remove the front tab while slightly
lifting the front of the cover.

3. Remove the cover while lifting it and
sliding it to the rear.

4. If any fuse but the main fuse is
blown, replace it with a new one of the
same amperage rating.

5. Reinstall the cover and make sure
that it is securely installed.

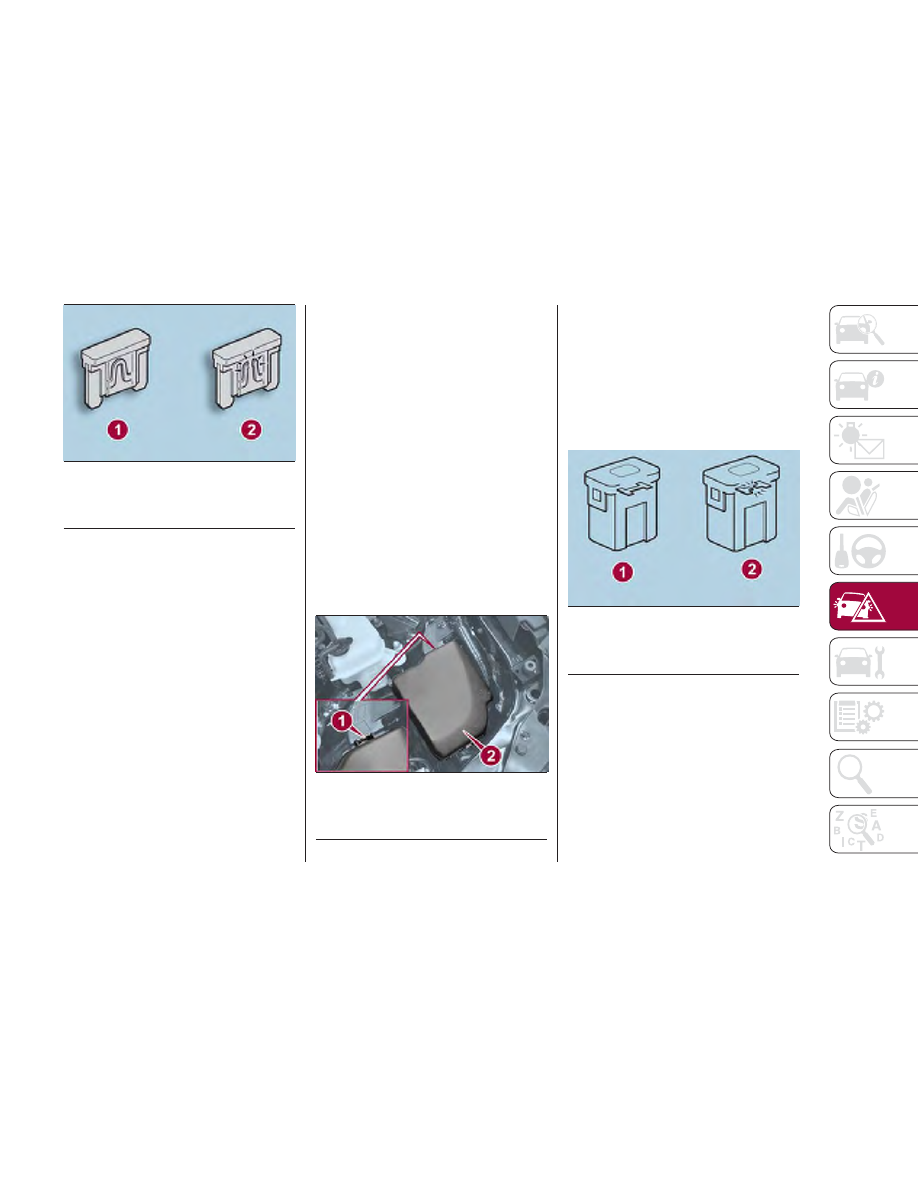

07031601-ALL-001

Fuses

1 — Normal Fuse
2 — Blown Fuse

07031601-123-001

Underhood Fuse Block

1 — Lock
2 — Cover

07031601-ALL-002

Fuse

1 — Normal Fuse
2 — Blown Fuse

195

-------------------------------------------------------------------------------------------------------------------------------------------------------------

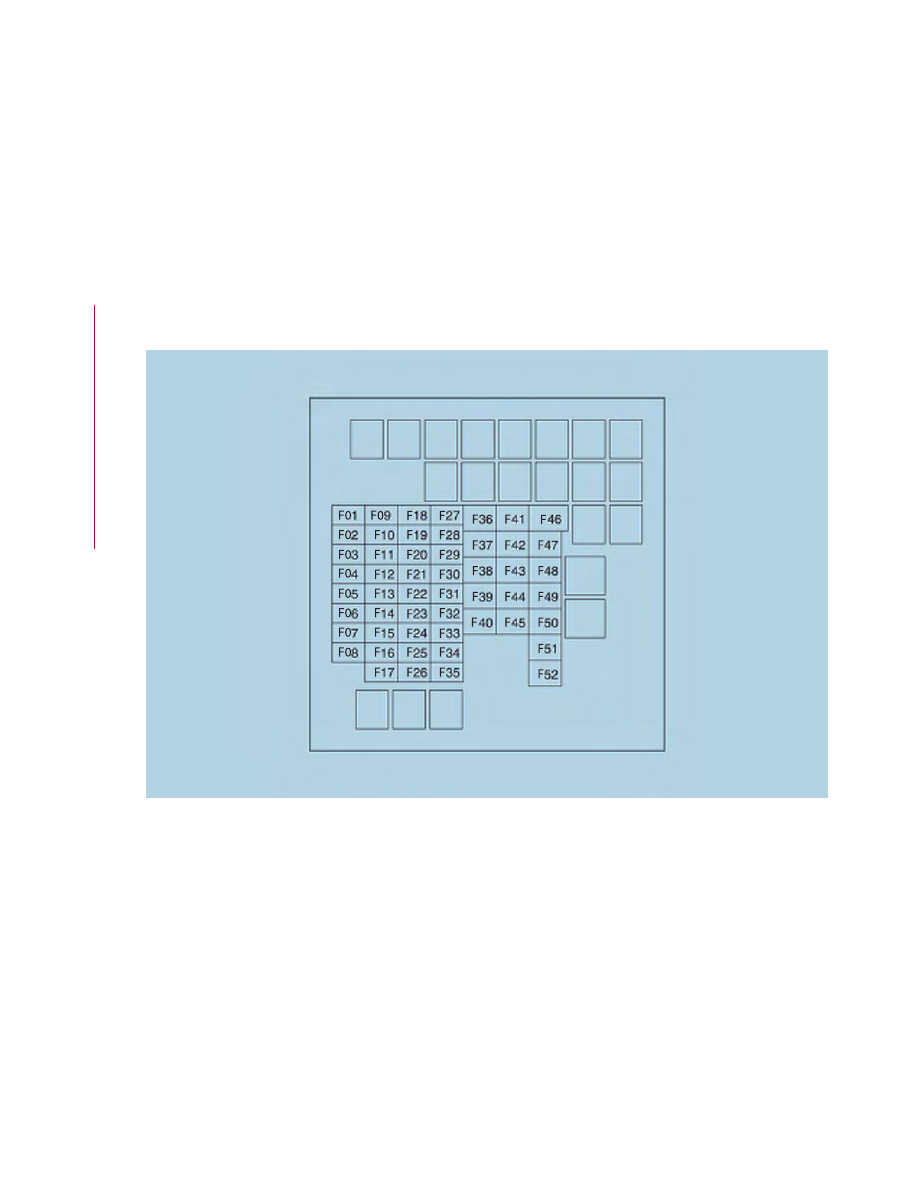

Fuse Block (Engine Compartment)

07031602-121-001

196

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DESCRIPTION

FUSE RATING

PROTECTED COMPONENT

F01

ENG IG3

5 A

Engine control systems

F02

ENG IG2

5 A

Engine control systems

F03

HORN2

7.5 A

Horn

F04

C/U IG1

15 A

For protection of various circuits

F05

ENG IG1

7.5 A

Engine control system

F06

F07

INTERIOR

15 A

Overhead light

F08

F09

AUDIO2

15 A

Audio system

F10

METER1

10 A

Instrument cluster

F11

SRS1

7.5 A

Air bag

F12

F13

RADIO

7.5 A

Audio system

F14

ENGINE3

20 A

Engine control system

F15

ENGINE1

10 A

Engine control system

F16

ENGINE2

15 A

Engine control system

F17

AUDIO1

25 A

Audio system

F18

A/C MAG

7.5 A

Air conditioner

F19

AT PUMP H/L HI

20 A

Transmission control system (IF Equipped)

F20

AT

15 A

Transmission control system (If Equipped)

F21

D LOCK

25 A

Power door locks

F22

H/L RH

20 A

Headlight (RH)

F23

ENG + B2

7.5 A

Engine control system

197

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DESCRIPTION

FUSE RATING

PROTECTED COMPONENT

F24

TAIL

20 A

Taillights/Number plate lights/Position lights

F25

F26

ROOM

25 A

Overhead light

F27

FOG

15 A

Fog Lights

F28

H/CLEAN

20 A

Headlight washer (If — Equipped)

F29

STOP

10 A

Stop lights/Rear fog light (If Equipped)

F30

HORN

15 A

Horn

F31

H/L LH

20 A

Headlight (LH)

F32

ABS/DSC S

30 A

ABS/DSC system

F33

HAZARD

15 A

Hazard warning flashers/Direction indicators lights

F34

FUEL PUMP

15 A

Fuel system

F35

ENG + B3

5 A

Engine control system

F36

WIPER

20 A

Windshield wipers

F37

CABIN + B

50 A

For protection of various circuits

F38

F39

F40

ABS/DSC M

50 A

ABS/DSC system

F41

EVVT A/R PUMP

20 A

Engine control system

F42

F43

F44

FAN2

40 A

Cooling Fan

F45

ENG.MAIN

40 A

Engine control system

F46

EPS

60 A

Power steering system

198

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DESCRIPTION

FUSE RATING

PROTECTED COMPONENT

F47

DEFOG

30 A

Rear window defogger

F48

IG2

30 A

For protection of various circuits

F49

F50

HEATER

40 A

Air conditioner

F51

F52

199

-------------------------------------------------------------------------------------------------------------------------------------------------------------

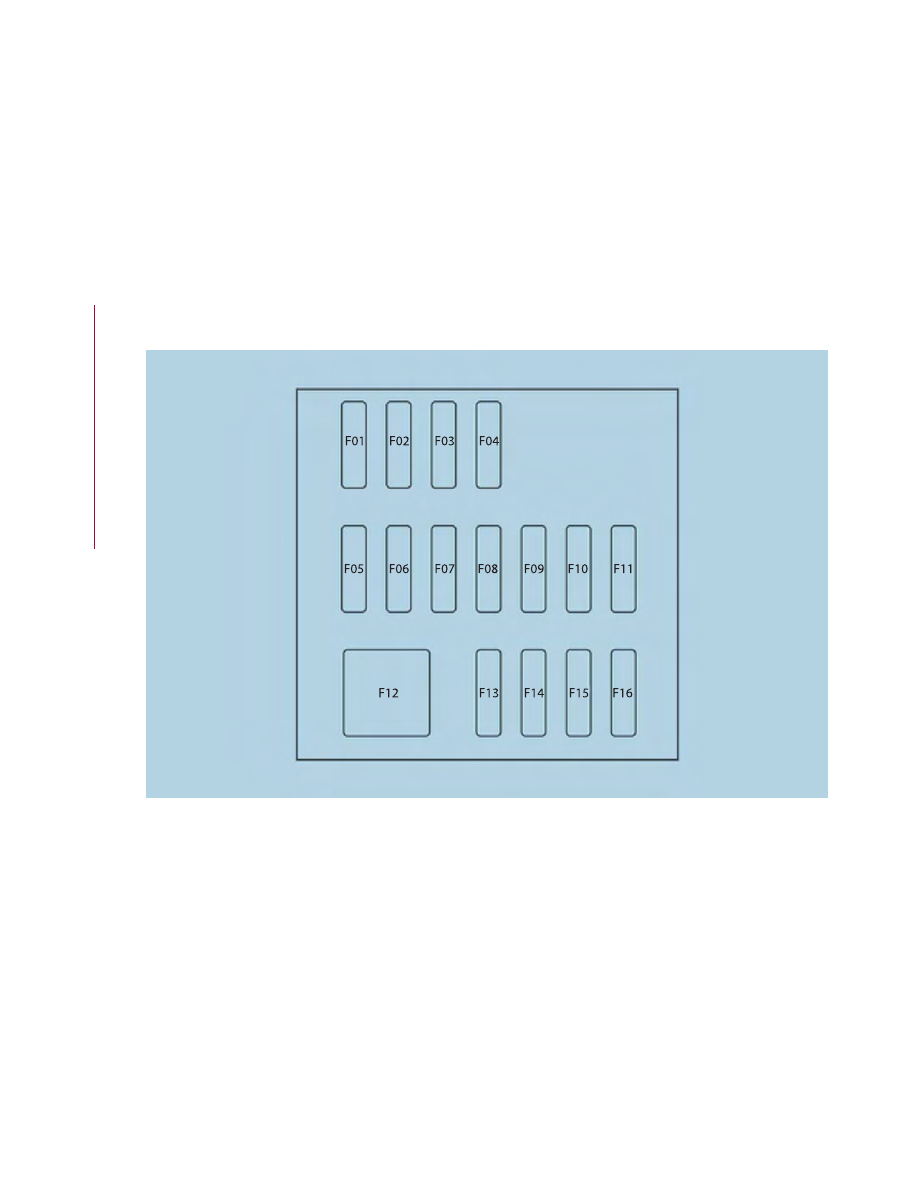

Fuse Block Interior

07031602-03F-002

200

IN

CASE

OF

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     10      11      12      13     ..
