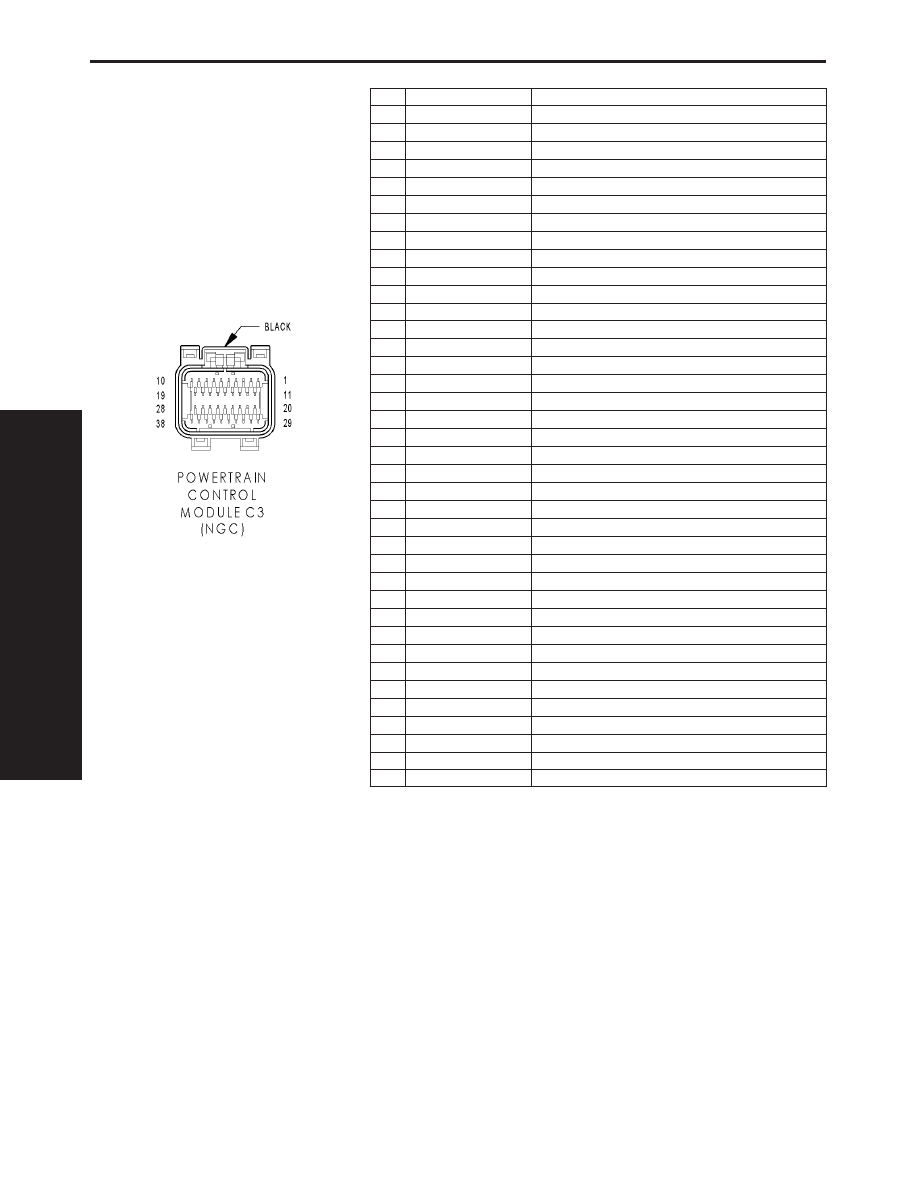

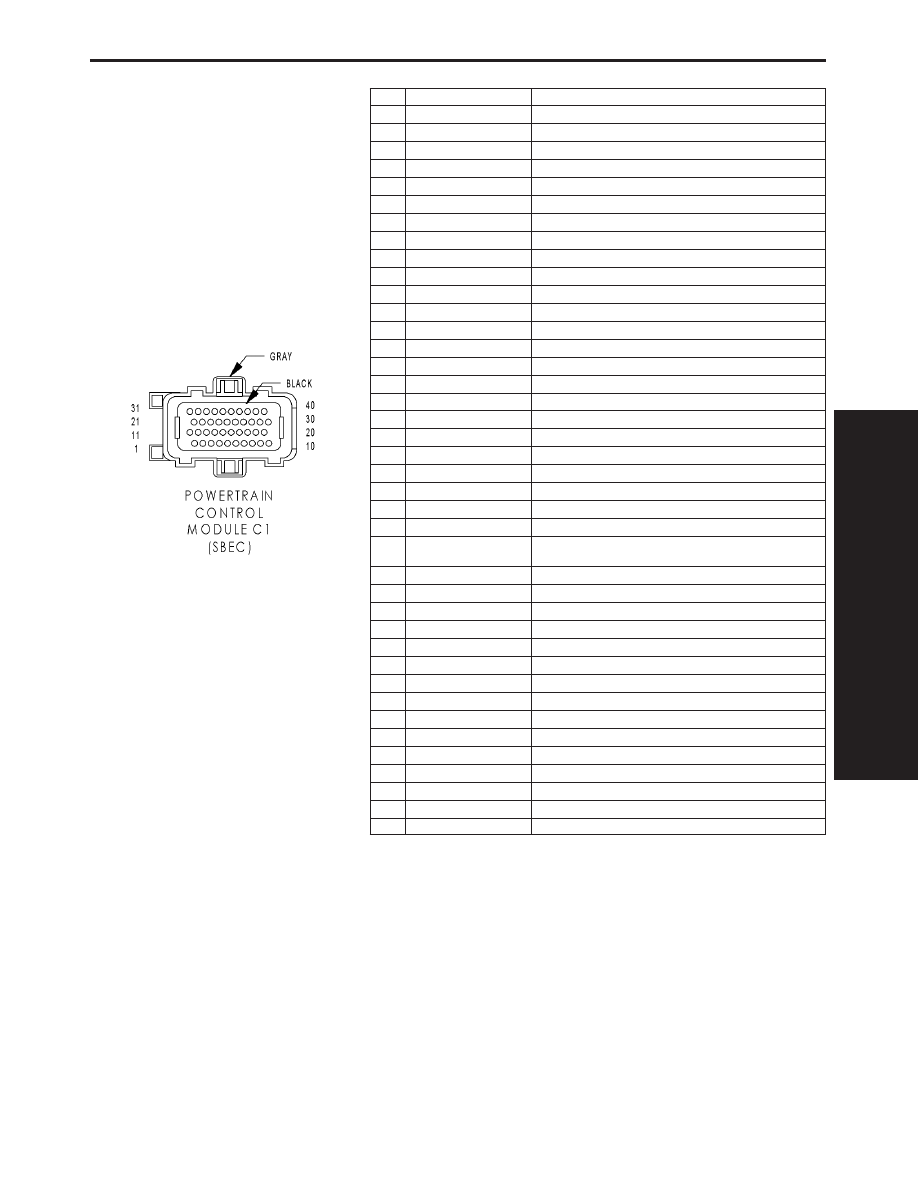

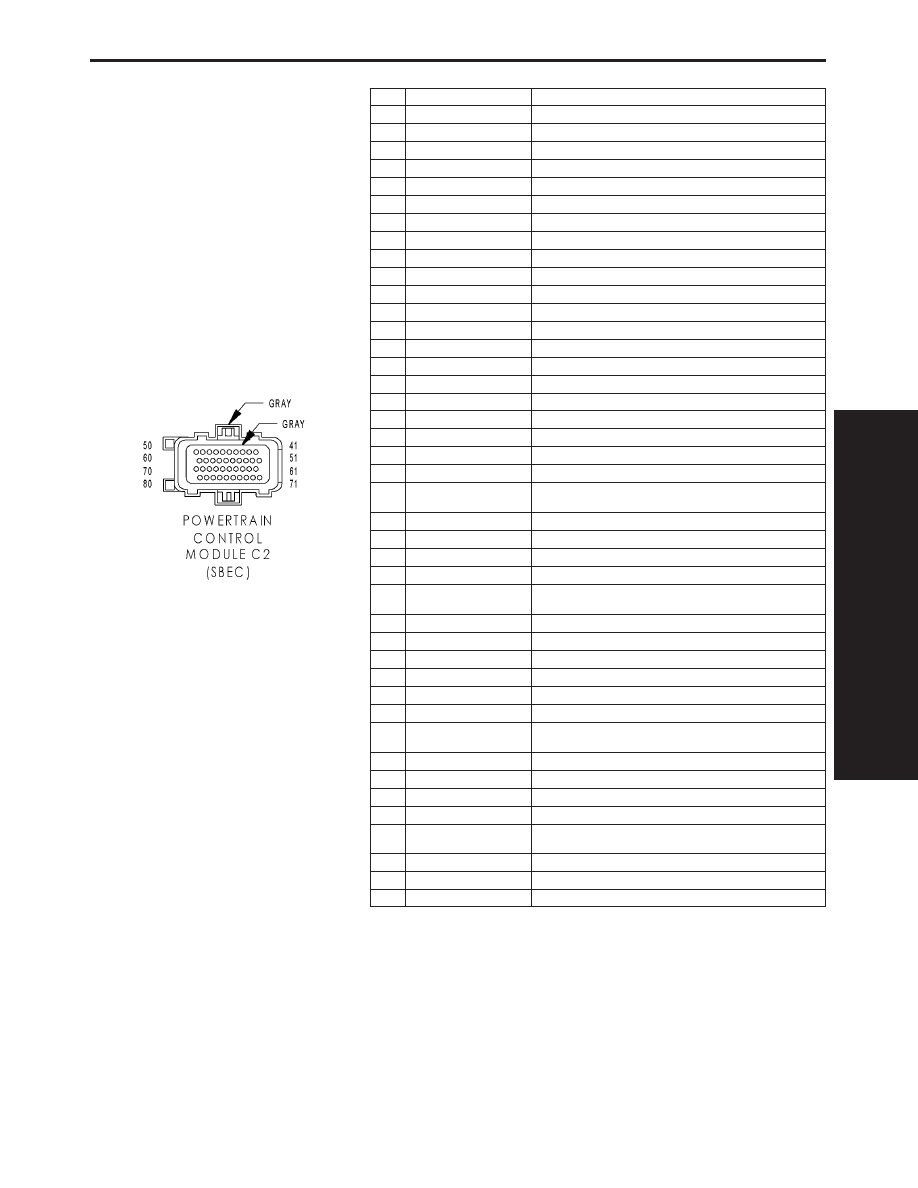

POWERTRAIN CONTROL MODULE C1 (SBEC) CAV CIRCUIT FUNCTION 1 - - 2 K18 16DB/OR IGNITION COIL NO. 3 DRIVER 3 K17 16DB/TN IGNITION COIL NO. 2 DRIVER 4 - - 5 V32 18VT/YL SPEED CONTROL ON/OFF SWITCH SENSE 6 K342 16BR/WT AUTOMATIC SHUT DOWN RELAY OUTPUT 7 K13 16BR/LB FUEL INJECTOR NO. 3 DRIVER 8 K20 18BR/GY GENERATOR FIELD CONTROL 9 - - 10 Z130 18BK/BR GROUND 11 K19 16DB/DG IGNITION COIL NO. 1 DRIVER 12 G6 16VT/GY ENGINE OIL PRESSURE SWITCH SENSE 13 K11 16BR/YL FUEL INJECTOR NO. 1 DRIVER 14 K58 16BR/VT FUEL INJECTOR NO. 6 DRIVER 15 K38 16BR/OR FUEL INJECTOR NO. 5 DRIVER 16 K14 16BR/TN FUEL INJECTOR NO. 4 DRIVER 17 K12 16BR/DB FUEL INJECTOR NO. 2 DRIVER 18 K99 18BR/LG OXYGEN SENSOR 1/1 HEATER CONTROL 19 - - 20 F202 18PK/GY FUSED IGNITION SWITCH OUTPUT (RUN-START) 21 - - 22 - - 23 - - 24 - - 25 K42 18DB/YL (ABS EX- KNOCK SENSOR SIGNAL 26 K2 18VT/OR ENGINE COOLANT TEMPERATURE SENSOR SIGNAL 27 K902 18BR/DG OXYGEN SENSOR GROUND 28 - - 29 - - 30 K41 18DB/LB OXYGEN SENSOR 1/1 SIGNAL 31 T752 18DG/OR STARTER MOTOR RELAY CONTROL 32 K24 18BR/LB CRANKSHAFT POSITION SENSOR SIGNAL 33 K44 18DB/GY CAMSHAFT POSITION SENSOR SIGNAL 34 - - 35 K22 18BR/OR THROTTLE POSITION SENSOR SIGNAL 36 K1 18VT/BR MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL 37 K21 18DB/LG INTAKE AIR TEMPERATURE SENSOR SIGNAL 38 T751 18YL FUSED IGNITION SWITCH OUTPUT (START) 39 - - 40 K35 18DB/VT EGR SOLENOID CONTROL C O E C T O R P I N T 327 CONNECTOR PINOUTS |
