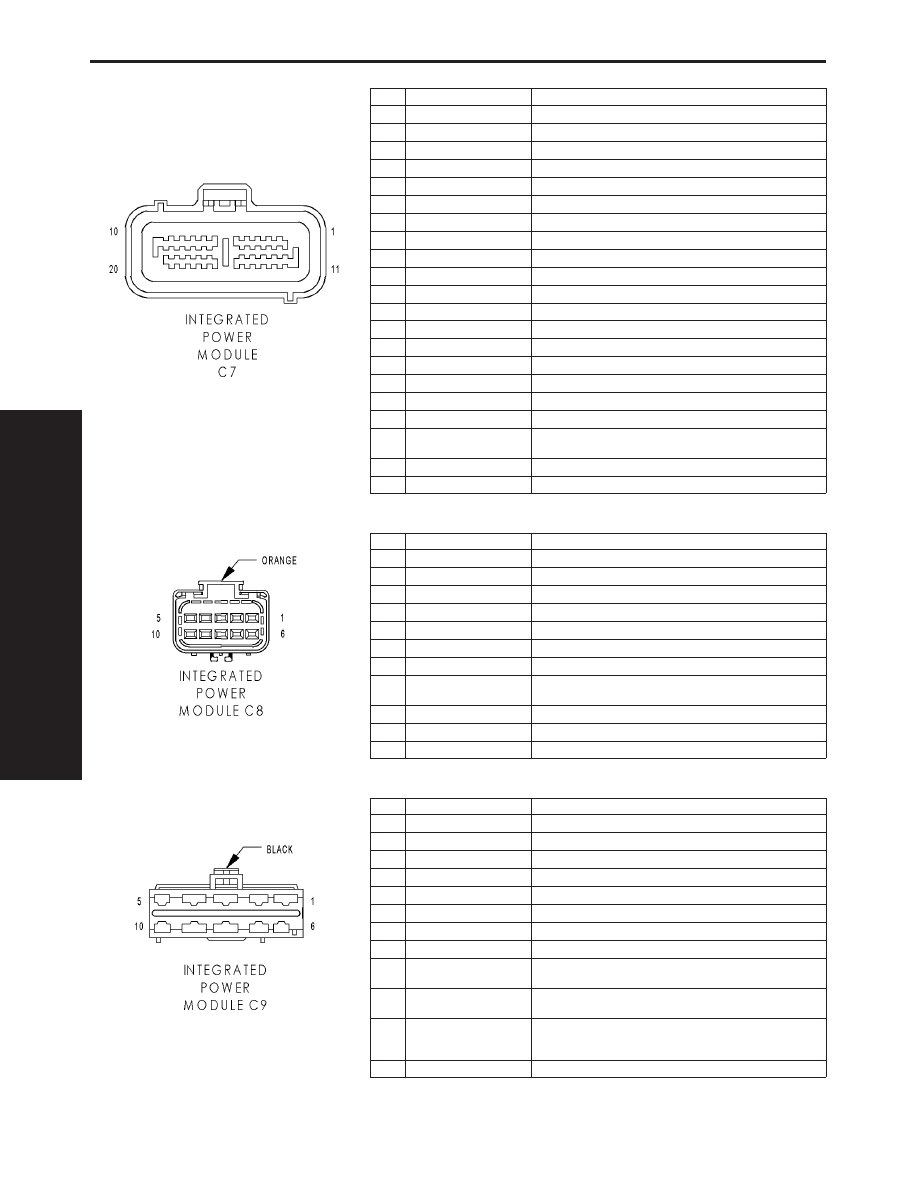

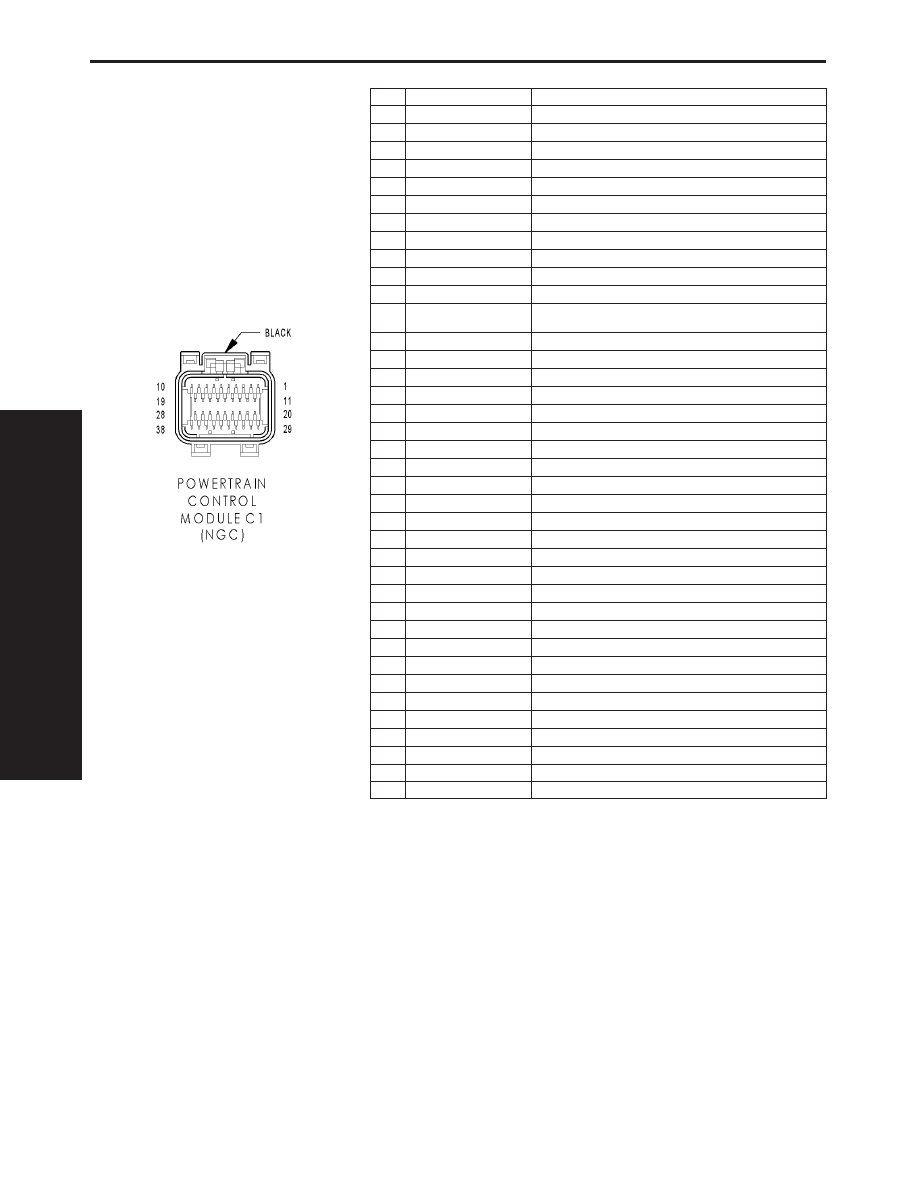

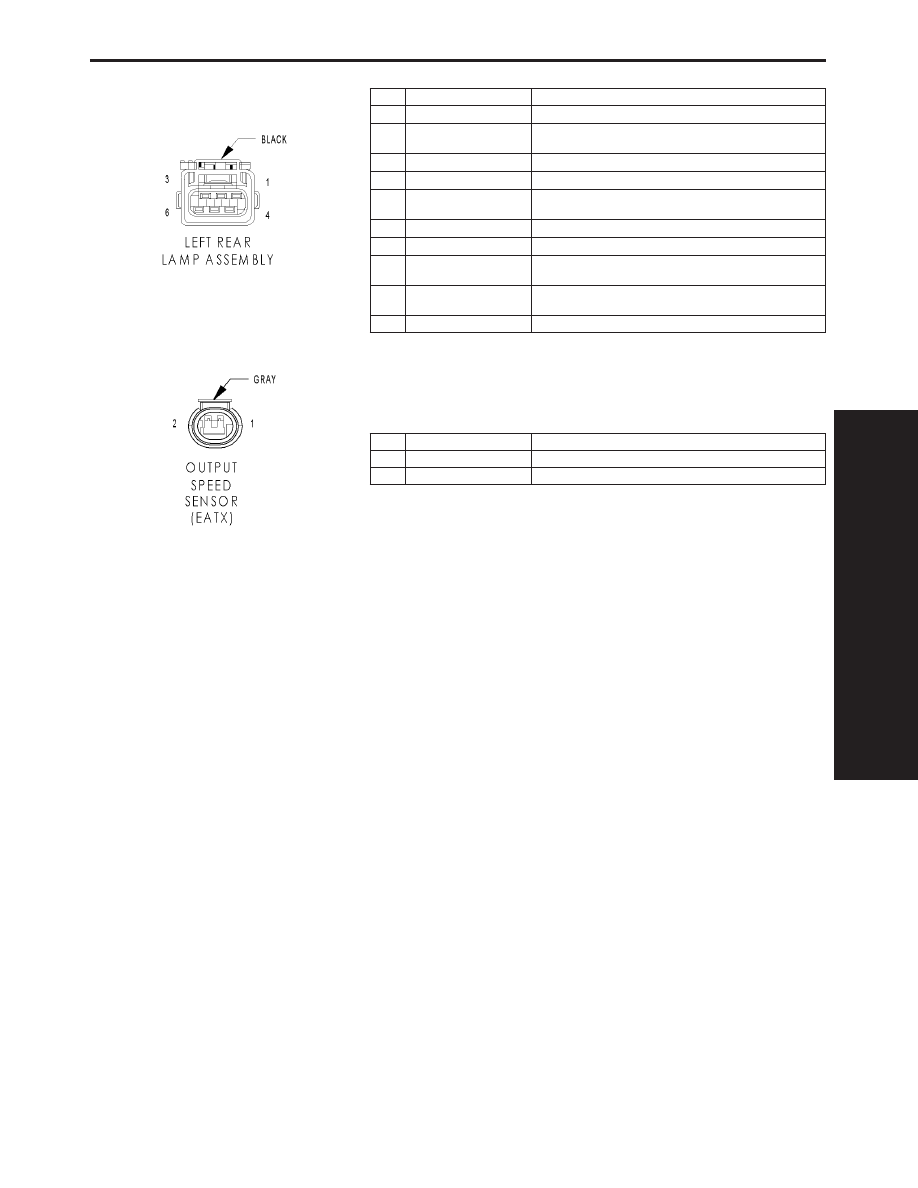

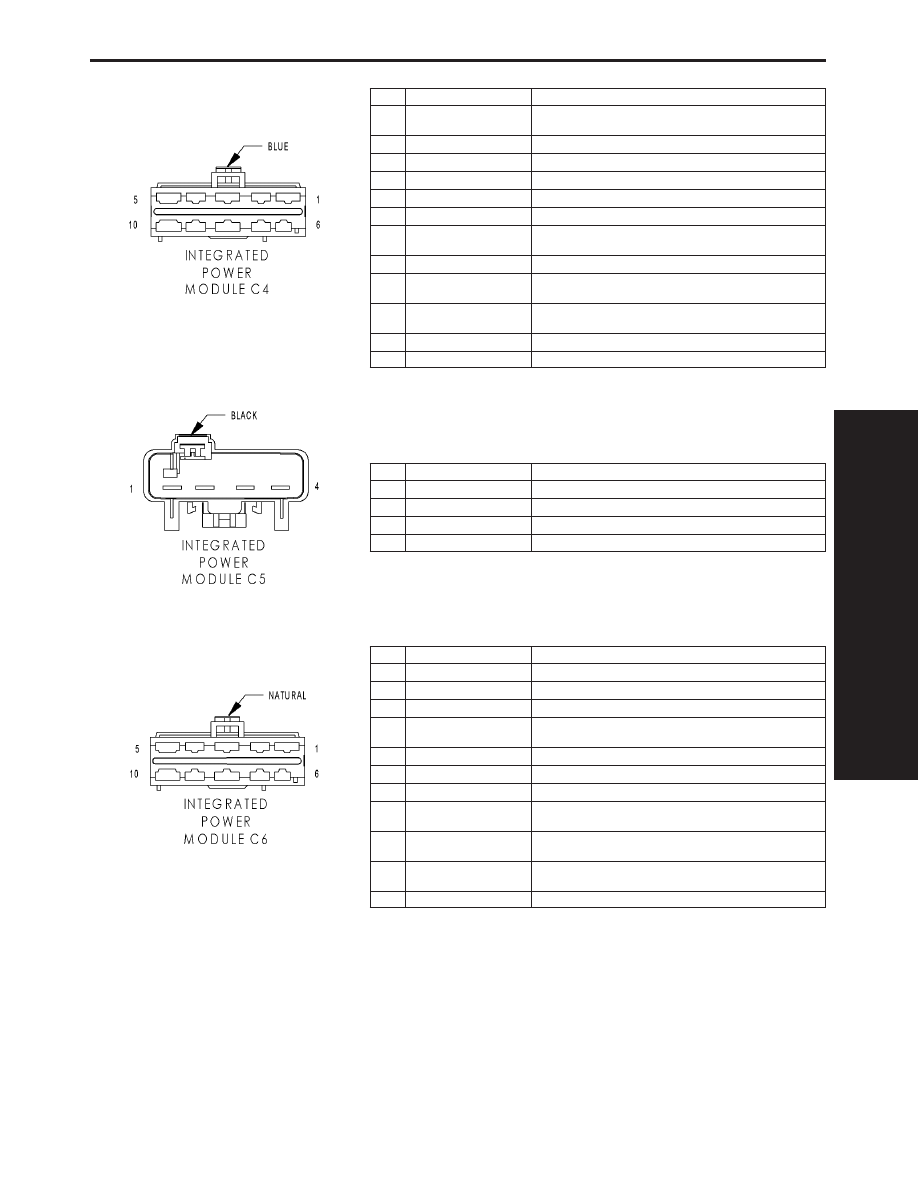

INTEGRATED POWER MODULE C4 CAV CIRCUIT FUNCTION 1 Z127 12BK (2.4L EXCEPT GROUND 2 T750 12YL/GY STARTER MOTOR RELAY OUTPUT 3 K342 16BR/WT (GAS) AUTOMATIC SHUT DOWN RELAY OUTPUT 3 K342 16BR/WT (DIESEL) ECM/PCM RELAY OUTPUT 4 F500 16DG/PK (EATX) FUSED IGNITION SWITCH OUTPUT (RUN) 5 - - 6 D25 18WT/VT (ANTILOCK PCI BUS 6 D25 18WT/VT (3.3L/3.8L) PCI BUS 7 A107 12TN/RD (ANTILOCK FUSED B(+) 8 A111 12DG/RD (ANTILOCK FUSED B(+) 9 A710 14RD/BR B(+) (HAZARD FEED) 10 - - INTEGRATED POWER MODULE C5 CAV CIRCUIT FUNCTION 1 A1 4RD B(+) 2 - - 3 - - 4 - - INTEGRATED POWER MODULE C6 CAV CIRCUIT FUNCTION 1 A101 12VT/RD FUSED B(+) 2 Z117 16BK/WT GROUND 3 Z118 16BK/YL GROUND 4 A110 12OR/RD (POWER FUSED B(+) 5 - - 6 - - 7 C7 12DB FUSED FRONT BLOWER MOTOR RELAY OUTPUT 8 F307 16LB/PK (BATTERY FUSED B(+) 8 F307 18LB/PK (ACCESSO- FUSED ACCESSORY RELAY OUTPUT 9 A113 12WT/RD (POWER FUSED B(+) 10 - - C O E C T O R P I N T 323 CONNECTOR PINOUTS |
