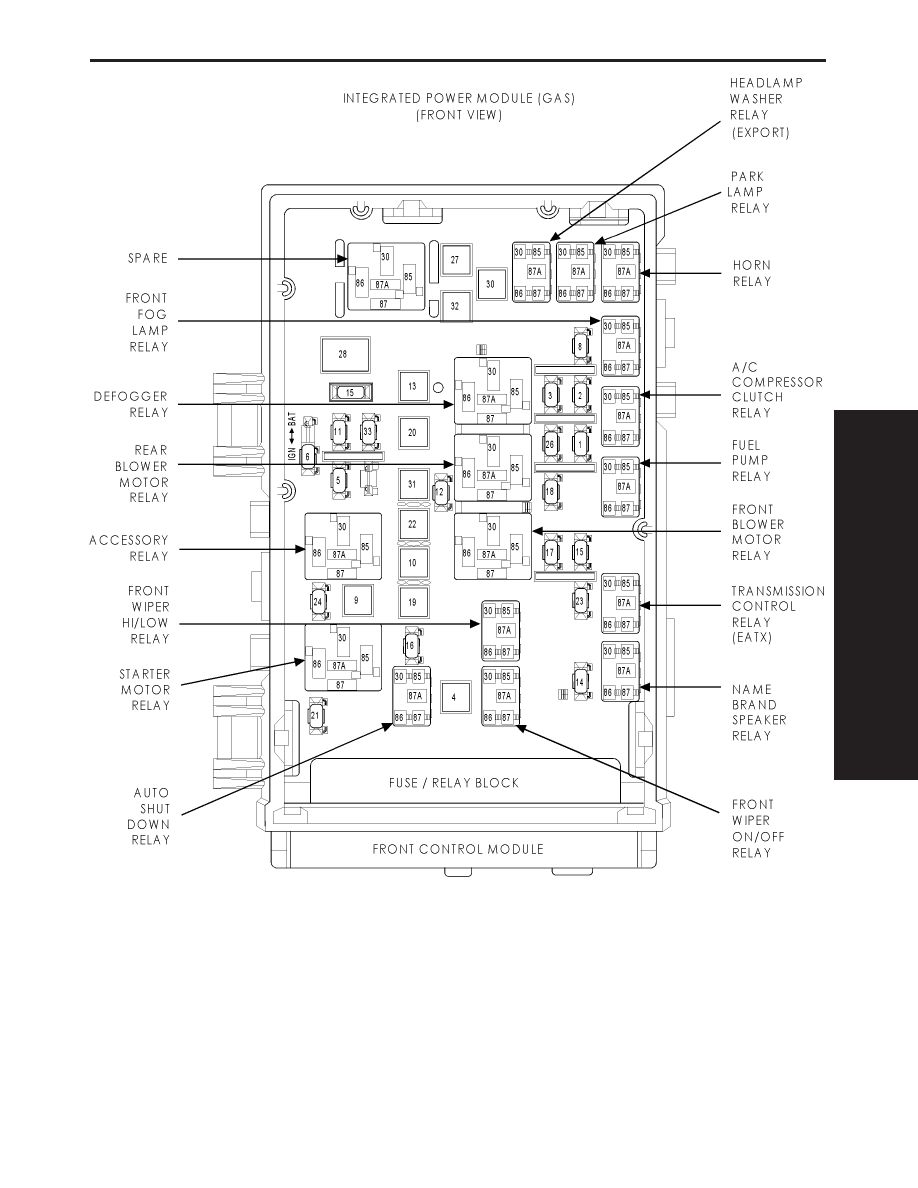

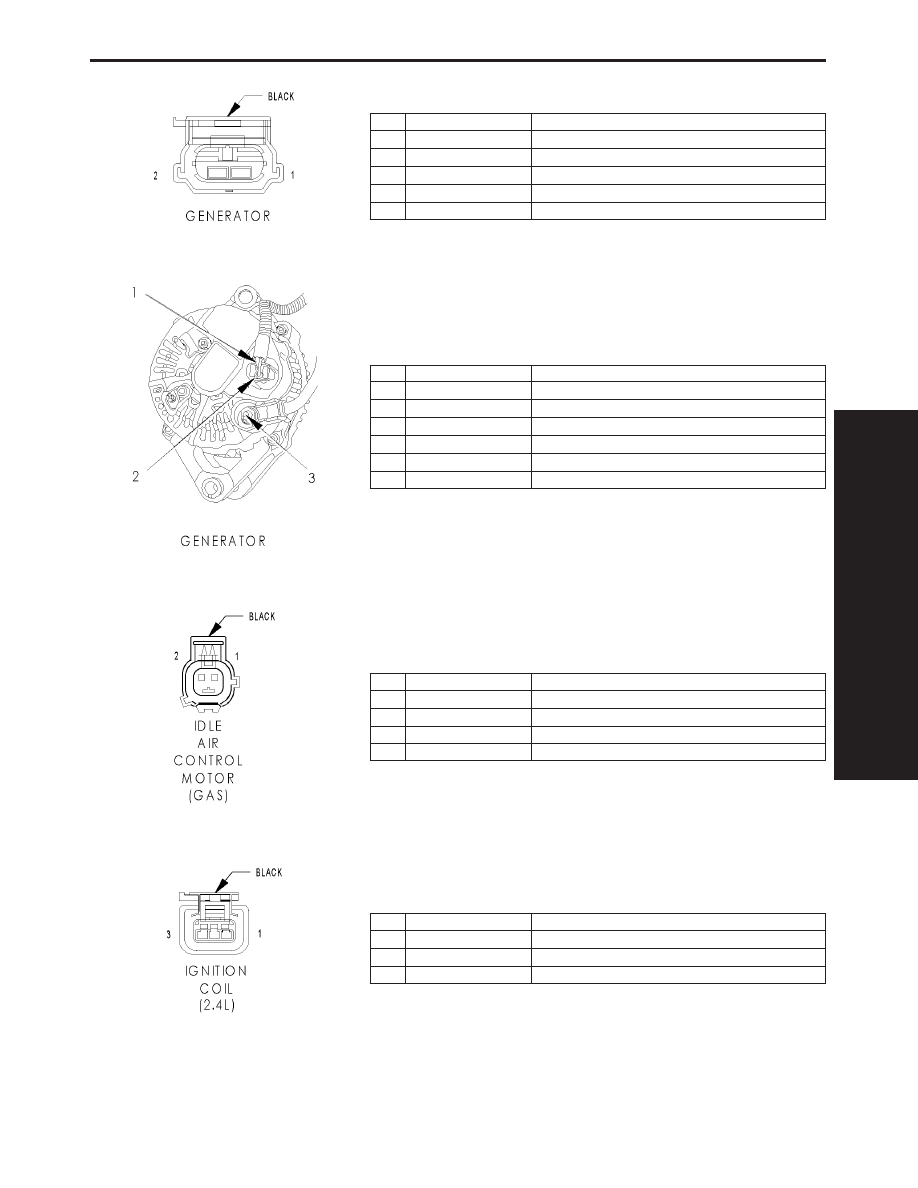

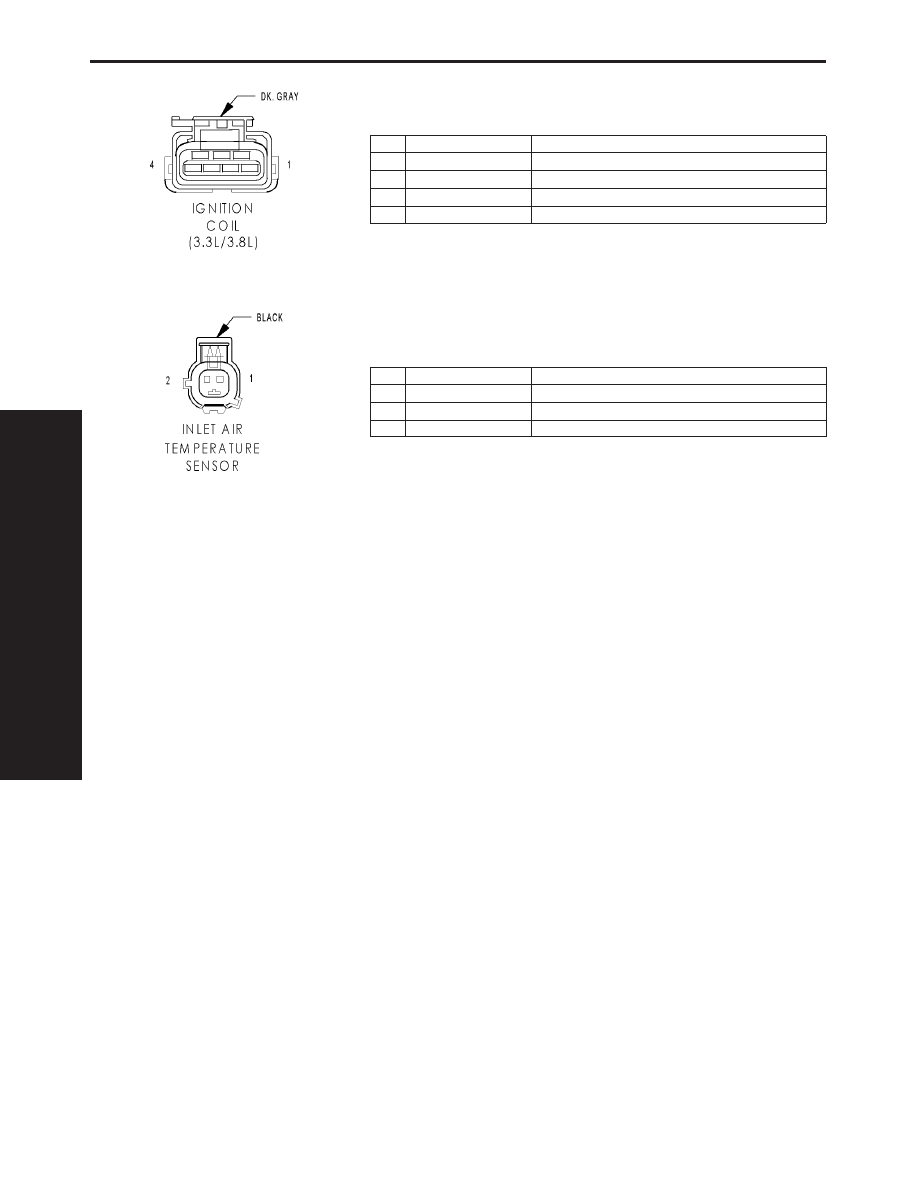

GENERATOR CAV CIRCUIT FUNCTION 1 K342 16BR/WT (GAS) AUTOMATIC SHUT DOWN RELAY OUTPUT 1 K342 16BR/WT (DIESEL) ECM/PCM RELAY OUTPUT 2 K20 14BR/GY (DIESEL) GENERATOR FIELD CONTROL 2 K20 18BR/GY (3.3L/3.8L) GENERATOR FIELD CONTROL 2 K20 18BR/GY (2.4L) GEN FIELD CONTROL GENERATOR (GENERATOR SIDE) CAV CIRCUIT FUNCTION 1 - AUTOMATIC SHUT DOWN RELAY OUTPUT 2 - GENERATOR FIELD DRIVER (EXCEPT 2.4L) 2 - GEN FIELD CONTROL (2.4L) 3 - - 4 - B(+) 5 - CASE GROUND IDLE AIR CONTROL MOTOR (GAS) CAV CIRCUIT FUNCTION 1 K39 18VT/DG (3.3L/3.8L) IDLE AIR CONTROL MOTOR DRIVER 1 K61 18VT/GY (2.4L) IAC MOTOR CONTROL 2 K961 18BR/VT (2.4L) IAC RETURN 2 K60 18VT/LG (3.3L/3.8L) IDLE AIR CONTROL MOTOR SENSE IGNITION COIL (2.4L) CAV CIRCUIT FUNCTION 1 K17 18DB/TN COIL CONTROL NO. 2 2 K342 16BR/WT AUTOMATIC SHUT DOWN RELAY OUTPUT 3 K19 18DB/DG COIL CONTROL NO. 1 C O E C T O R P I N T 523 CONNECTOR PINOUTS |
