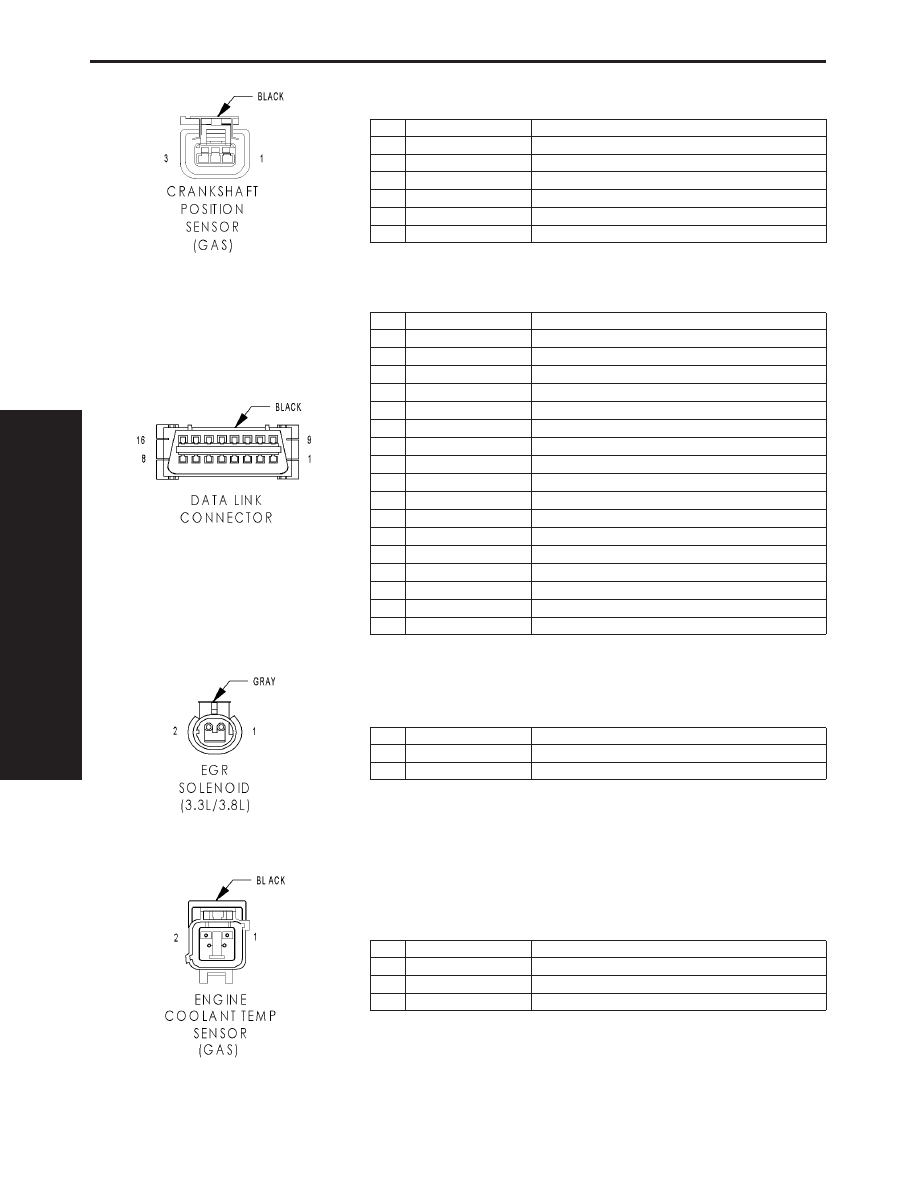

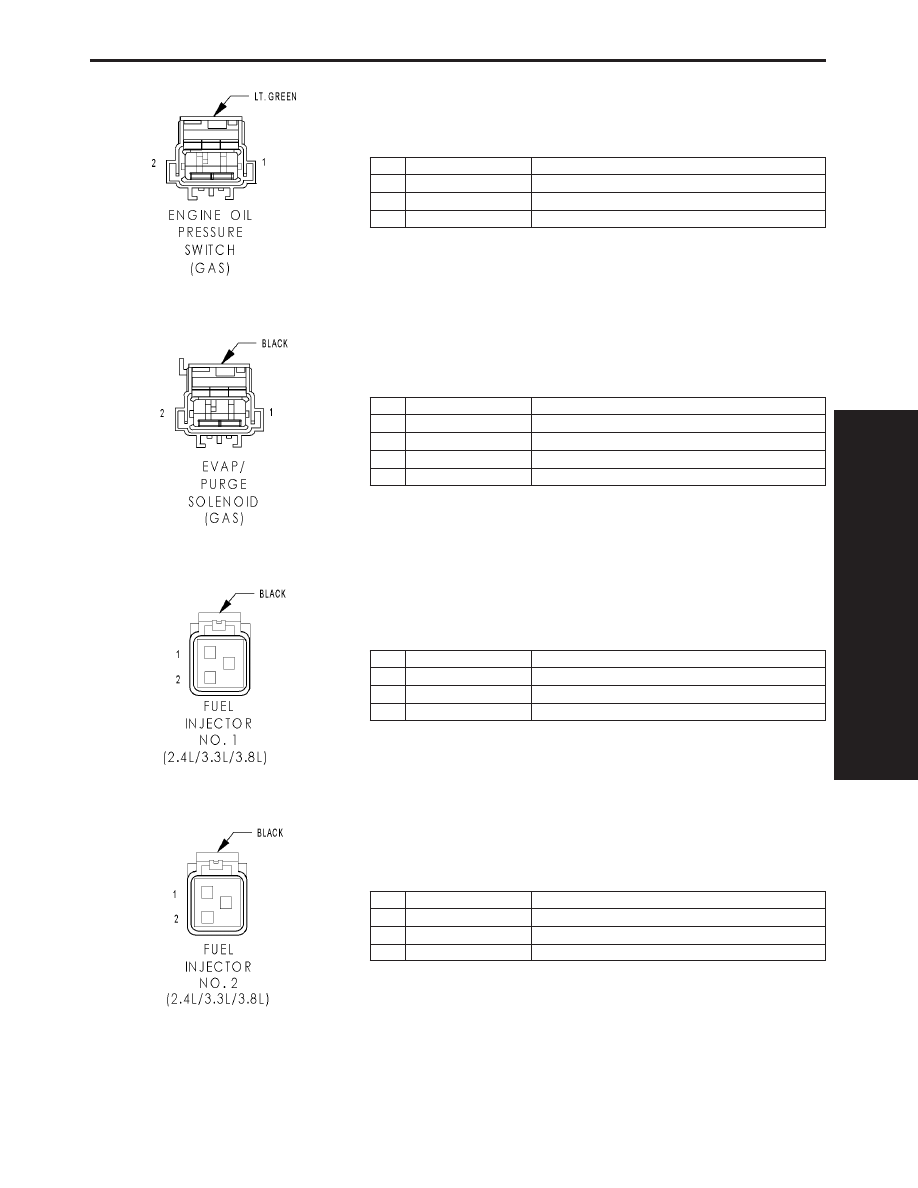

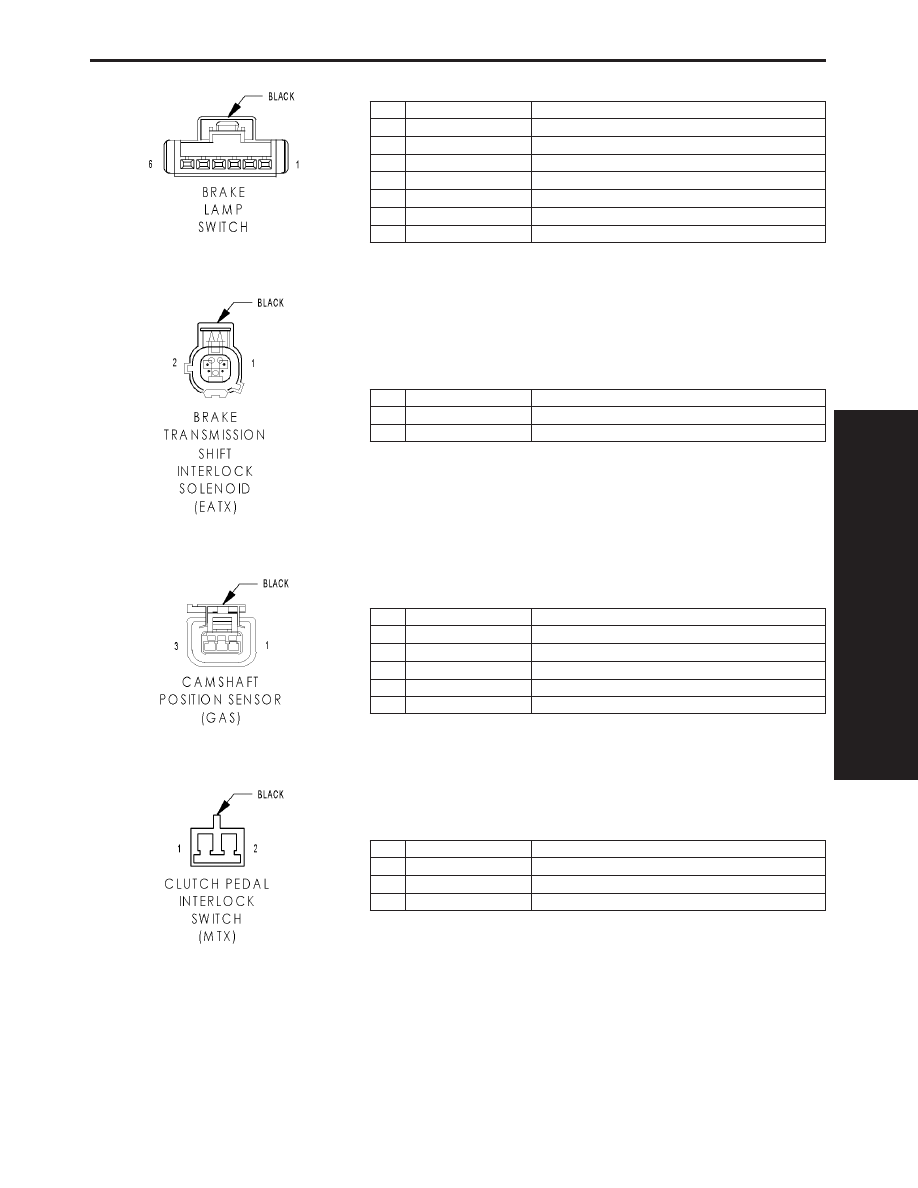

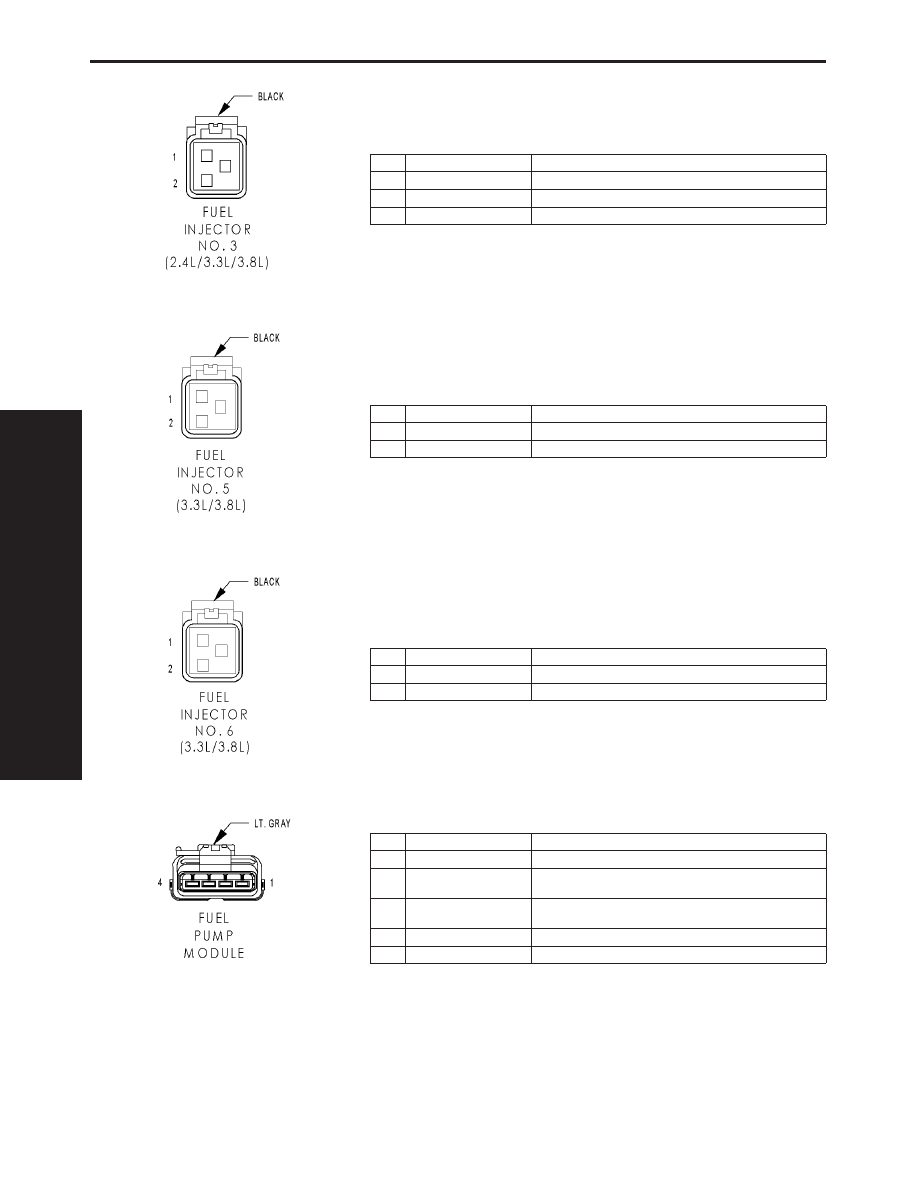

BRAKE LAMP SWITCH CAV CIRCUIT FUNCTION 1 A103 18GY/RD FUSED B(+) 2 L50 18WT/TN (GAS) BRAKE LAMP SWITCH OUTPUT 2 L50 18WT/TN (DIESEL) PRIMARY BRAKE SWITCH SIGNAL 3 V30 20VT/WT (GAS) SPEED CONTROL BRAKE SWITCH OUTPUT 4 V32 20VT/YL (GAS) SPEED CONTROL ON/OFF SWITCH SENSE 5 Z429 20BK/OR GROUND 6 B29 20DG/WT SECONDARY BRAKE SWITCH SIGNAL BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID (EATX) CAV CIRCUIT FUNCTION 1 K32 18DB/YL BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL 2 F2 18PK/YL FCM OUTPUT (UNLOCK-RUN-START) CAMSHAFT POSITION SENSOR (GAS) CAV CIRCUIT FUNCTION 1 F855 20PK/YL (2.4L) 5 VOLT SUPPLY 1 F888 18BR/PK (3.3L/3.8L) 8 VOLT SUPPLY 2 K900 20DB/DG SENSOR GROUND 3 K44 18DB/GY (3.3L/3.8L) CAMSHAFT POSITION SENSOR SIGNAL 3 K44 18DB/GY (2.4L) CMP SIGNAL CLUTCH PEDAL INTERLOCK SWITCH (MTX) CAV CIRCUIT FUNCTION 1 T141 20YL/OR FUSED IGNITION SWITCH OUTPUT (START) 2 T751 20YL (DIESEL) FUSED IGNITION SWITCH OUTPUT (START) 2 Z429 20BK/OR (GAS) GROUND C O E C T O R P I N T 519 CONNECTOR PINOUTS |
