ЗАДНЯЯ ЧАСТЬ КУЗОВА 9S - 11

Процедура установки

1. Подсоединить стержень замка.

2. Подсоединить колодку.

3. Установить замок багажника вместе с

винтами.
Затяжка
Затянуть винты замка багажника с уси­

лием 6 Н•м.

4. Подсоединить отрицательный провод

аккумуляторной батареи.

УПЛОТНИТЕЛЬ ДЛЯ ЗАЩИТЫ ОТ

АТМОСФЕРНЫХ ВОЗДЕЙСТВИЙ

(Показана для нотчбэка, для хэтчбэка -

аналогичная)

Процедура снятия

1. Открыть капот задка.

2. Снять задние панели внутренней от­

делки. См. Раздел 9G, "Внутренняя

отделка".

3. Снять уплотнитель для защиты от ат­

мосферных воздействий с проема две­
ри.

Процедура установки

1. Установить уплотнитель для защиты от

атмосферных воздействий на фланец

проема.

2. Осмотрите уплотнитель. Удостоверь­

тесь, что он полностью сел на фланец.

3. С помощью шланга без насадки про­

верьте капот задка на наличие течи.

4. Установить задние панели внутренней

отделки багажника. См. Раздел 9G,

"Внутренняя отделка".

9S -12 ЗАДНЯЯ ЧАСТЬ КУЗОВА

ДВЕРЬ ХЭТЧБЭКА

Процедура снятия

1. Открыть и опереть соответствующим

образом дверь хэтчбэка.

2. Снять уплотнитель двери хэтчбэка, ко­

лодку и трубку стеклоомывателя.

3. Снять опорные узлы под газовые упоры

с двери хэтчбэка. См. главу "Опорные
узлы под газовые упоры" в этом раз­
деле.

4. С помощью другого техника открутить

болты и снять дверь хэтчбэка с петель
навески.

Процедура установки
1. С помощью другого техника установить

дверь хэтчбэка на петли навески вмес­
те с болтами.

Затяжка
Затянуть болты петель навески двери
хэтчбэка с усилием 20 Н•м.

2. Установить опорные узлы под газовые

упоры на дверь хэтчбэка. См. главу

"Опорные узлы под газовые упоры" в

этом разделе.

3. Подсоединить колодку двери хэтчбэка,

трубку стеклоомывателя и уплотни­
тель.

4. Закрыть дверь хэтчбэка.

ОПОРНЫЕ УЗЛЫ

ПОД ГАЗОВЫЕ УПОРЫ

Процедура снятия

1. Открыть и опереть соответствующим

образом дверь хэтчбэка.

2. Отвинтить и снять опорный узел под га­

зовые упоры с двери крышки люка и

корпуса.

ЗАДНЯЯ ЧАСТЬ КУЗОВА 9S -13

Порядок установки

1. Установить опорный узел под газовые

упоры на дверь хэтчбэка и кузов.
Затяжка

Затянуть болты опорного узла под газо­
вые упоры с усилием 8 Н•м.

2. Закрыть дверь хэтчбэка.

ЗАЩЕЛКА ЗАМКА ДВЕРИ
ХЭТЧБЭКА

Процедура снятия

1. Открыть дверь хэтчбэка.

2. Снять заднюю панель внутренней от­

делки багажника. См. Раздел 9G,

"Внутренняя отделка".

3. Снять винты, закрепляющие защелку

замка.

Процедура установки

1. Установить защелку замка вместе с

винтами.

Затяжка

Затянуть винты защелки замка двери
хэтчбэка с усилием 20 Н•м.

2. Установить заднюю панель внутренней

отделки багажника. См. Раздел 9G,

"Внутренняя отделка".

3. Закрыть дверь хэтчбэка.

9S -14 ЗАДНЯЯ ЧАСТЬ КУЗОВА

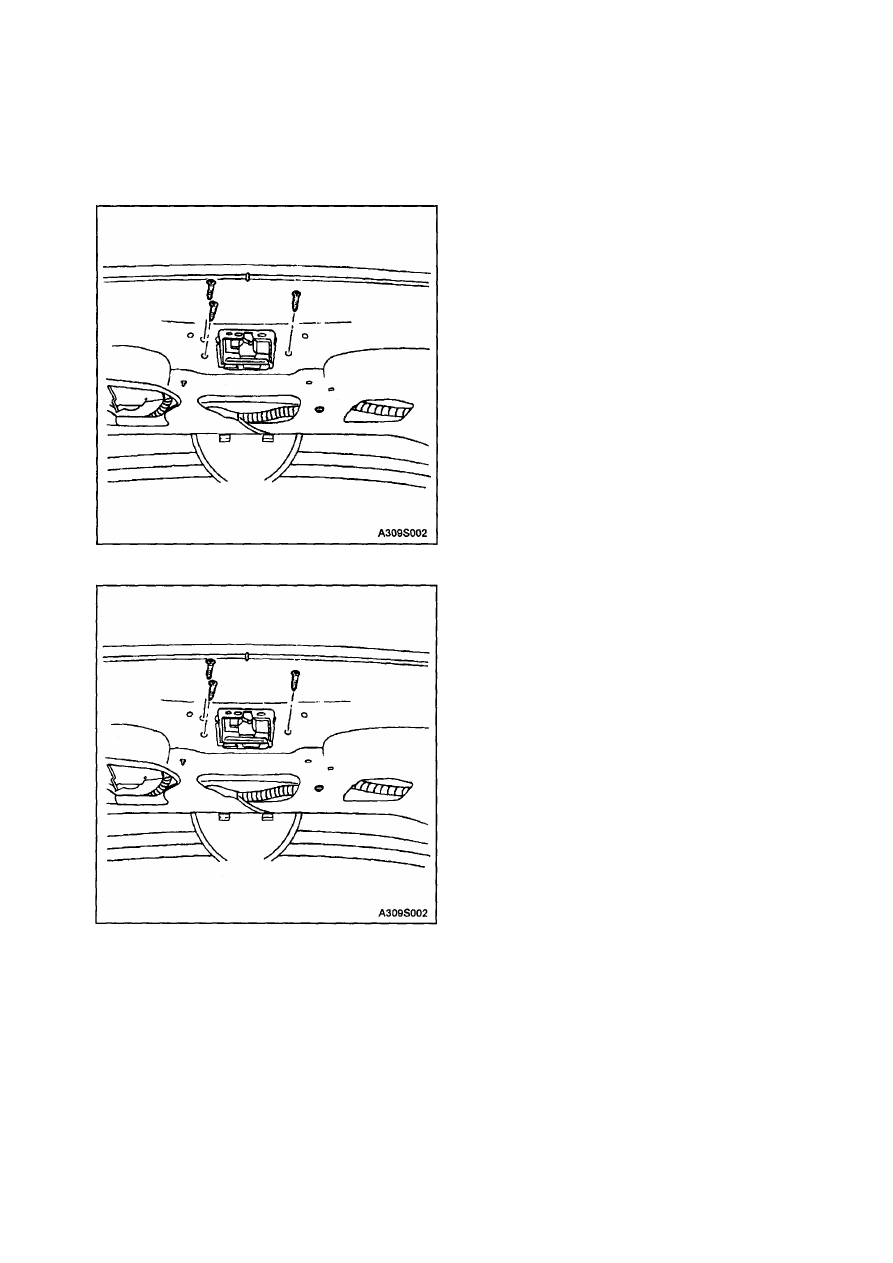

ЗАМОК ДВЕРИ ХЭТЧБЭКА

Процедура снятия
1. Открыть дверь хэтчбэка.

2. Снять нижнюю декоративную панель

двери хэтчбэка. См. Раздел 9G, "Внут­
ренняя отделка".

3. Снять винты и замок двери хэтчбэка.
4. Отсоединить стержни замка.

Процедура установки

1. Подсоединить стержни замка.

2. Установить замок двери хэтчбэка вмес­

те с винтами.
Затяжка

Затянуть винты замка с усилием 6 Н•м.

3. Установить декоративную панель двери.

См. Раздел 9G, "Внутренняя отделка".

4. Закрыть дверь хэтчбэка.
