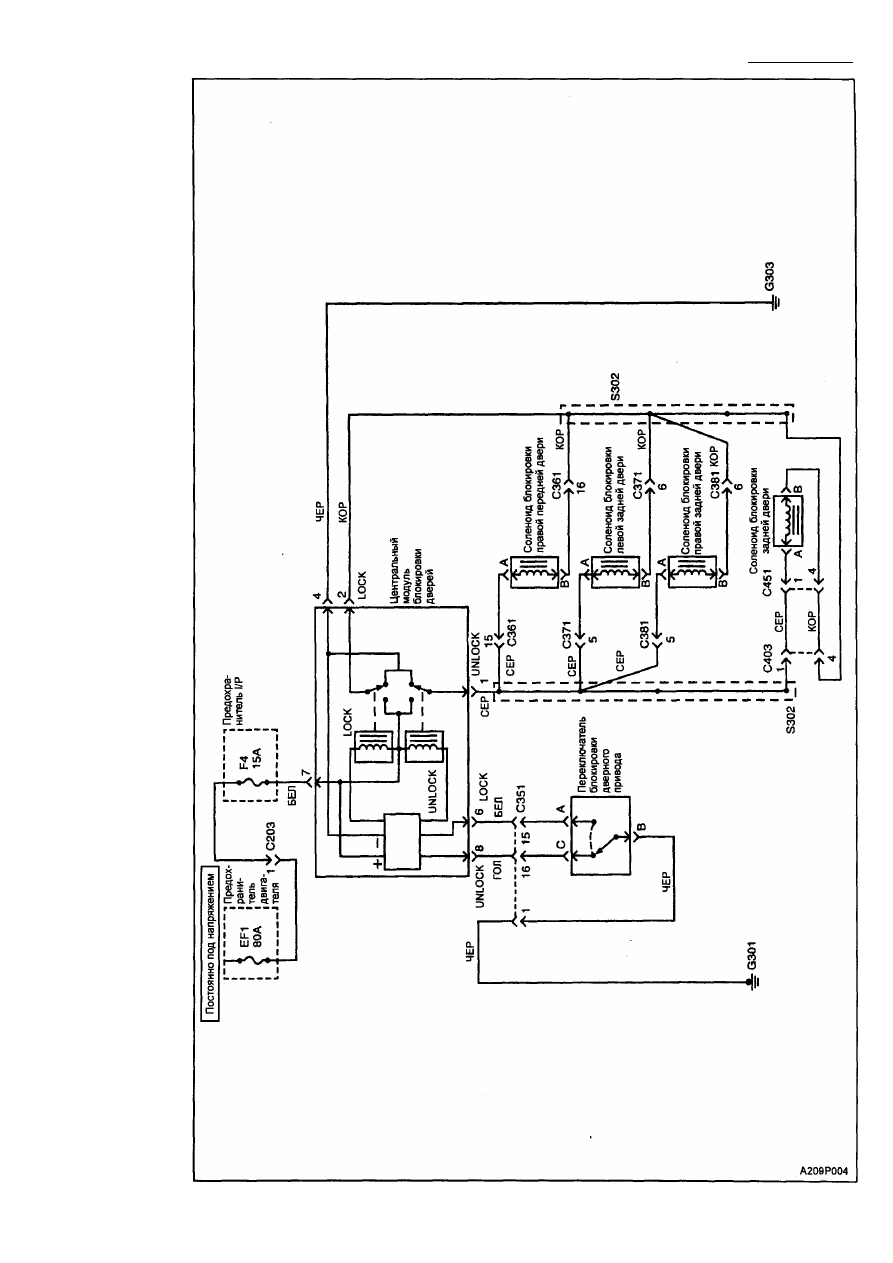

ДВЕРИ 9Р - 5

БЛОКИРОВК

И

 ДВЕРЕ

Й

 КУЗОВ

А

 (ПЯТИДВЕРНЫ

Й

 ХЭТЧБЭК

)

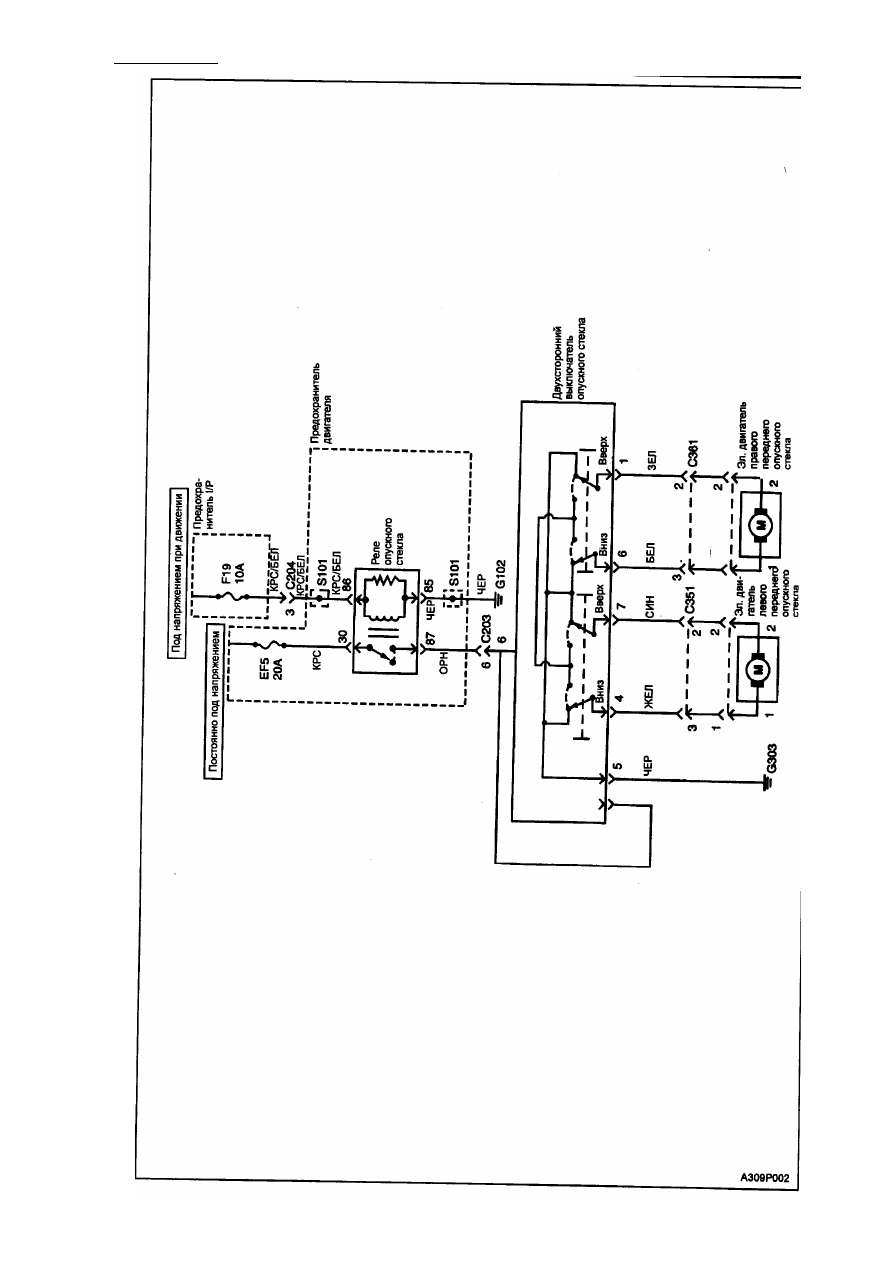

9Р-6 ДВЕРИ

ОПУСКНЫ

Е

 СТЕКЛ

А

 ДВЕРЕ

Й

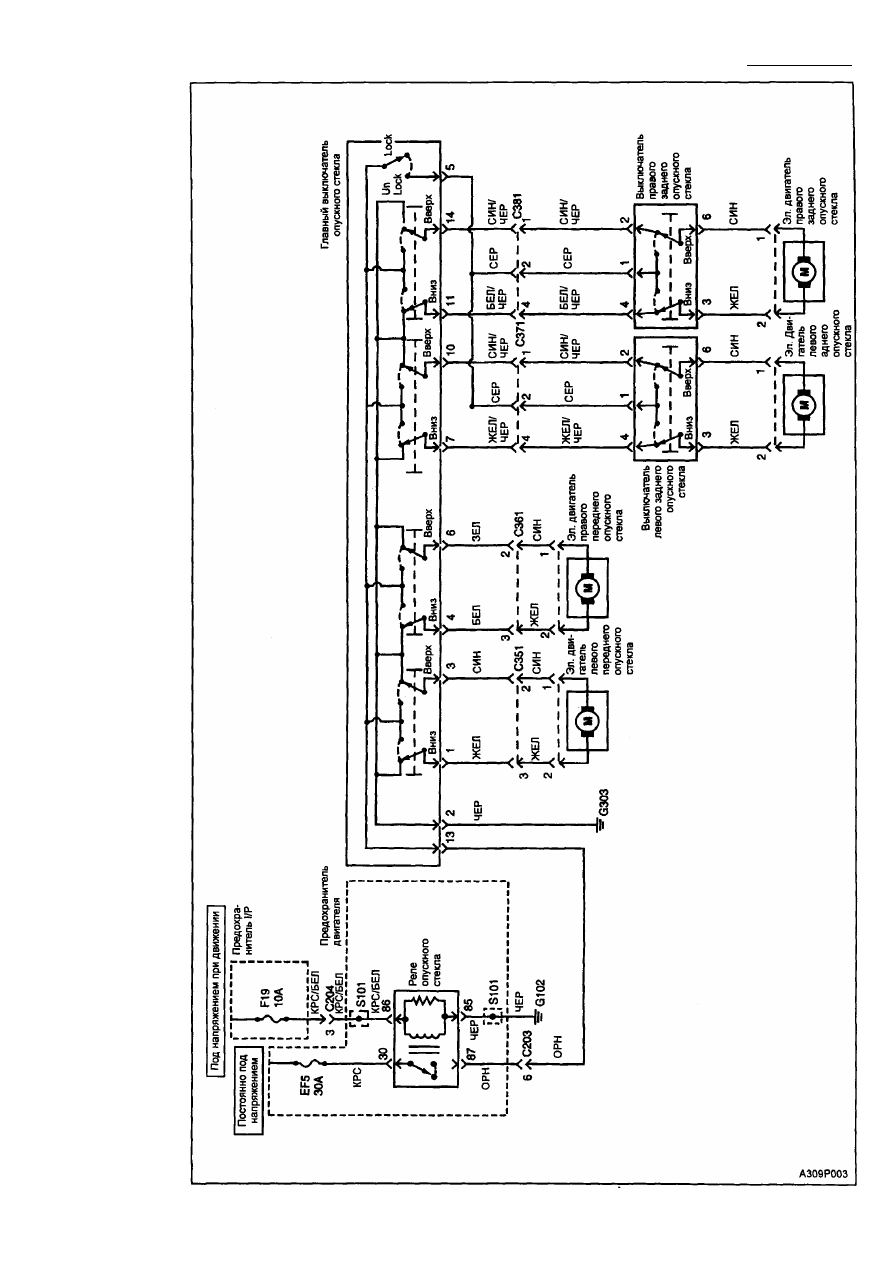

ДВЕРИ 9Р- 7

ОПУСКНЫ

Е

 СТЕКЛ

А

 ДВЕРЕ

Й

9Р-8 ДВЕРИ

Д И А Г Н О С Т И К А

О П У С К Н Ы Е  С Т Е К Л А

Опускаются и поднимаются только передние стекла,

одно или оба стекла неподвижны

ВНИМАНИЕ: Если эл. двигатели стекол питаются током непосредственно от
батареи, один из проводов должен быть с предохранителем. Если провода слу­

чайно соприкоснутся, предохранитель предотвратит искрение и возгорание,
вызванные неожиданным перегревом провода.

Пункт

Действие

Величина

Да

Нет

1

1. Включите зажигание.

2. Попытайтесь привести в движение оба стекла.

Движется ли какое-нибудь стекло?

-

Перейти

к п. 15

Перейти

к п. 2

2

Наглядно проверьте соединение двухстороннего вык­

лючателя, приводящего в движение стекло.

Правильно ли прикреплен разъем к выключателю?

-

Перейти

к п. 4

Перейти

к п. 3

3

Правильно подключите разъем к двухстороннему
выключателю, приводящему в движение стекло.
Восстановление окончено?

-

Система в

порядке

-

4

1. Отключите разъем от двухстороннего выключате­

ля, приводящего в движение стекло.
2. Включите зажигание.
3. Проверьте напряжение на клемме 8 двухстороннего
выключателя, приводящего в движение стекло.
Соответствует ли напряжение установленной ве­
личине?

11 -14 V

Перейти

к п. 13

Перейти

к п. 5

5

Проверьте предохранители F19 и EF5.
Не перегорел ли один из них?

-

Перейти

к п. 6

Перейти

к п. 7

6

1. Проверьте, нет ли в цепи короткого замыкания и,

если нужно, исправьте.
2. Замените перегоревший предохранитель.

Восстановление окончено?

-

Система в

порядке

-

7

1. Включите зажигание.

2. Проверьте напряжение на предохранителях F19 и

EF5.
Равны ли обе величины напряжения установленному

значению?

11 -14 V

Перейти

к п. 9

Перейти

к п. 8

8

Восстановите питание в цепи при включенном зажи­
гании. Восстановление окончено?

-

Система в

порядке

-

9

1. Снимите реле опускного стекла.

2. Включите зажигание.
3. Проверьте напряжение на 30 и 86 клеммах реле
опускного стекла. (Клеммы реле можно распознать по
находящимся в нижней части реле маркировкам.)

11 -14V

Перейти

к п. 11

Перейти

к п. 10

10

Восстановите разомкнутую цепь между предохрани­

телями и реле опускного стекла.

Восстановление окончено?

-

Система в

порядке

-
