Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 517

9О-8 БУФЕР И НАКЛАДКИ

3. Закрепите болтами наружные отделоч­

ные панели под задними фонарями.

Затяжка
Затяните болты отделочной панели с
усилием 10 Н•м.

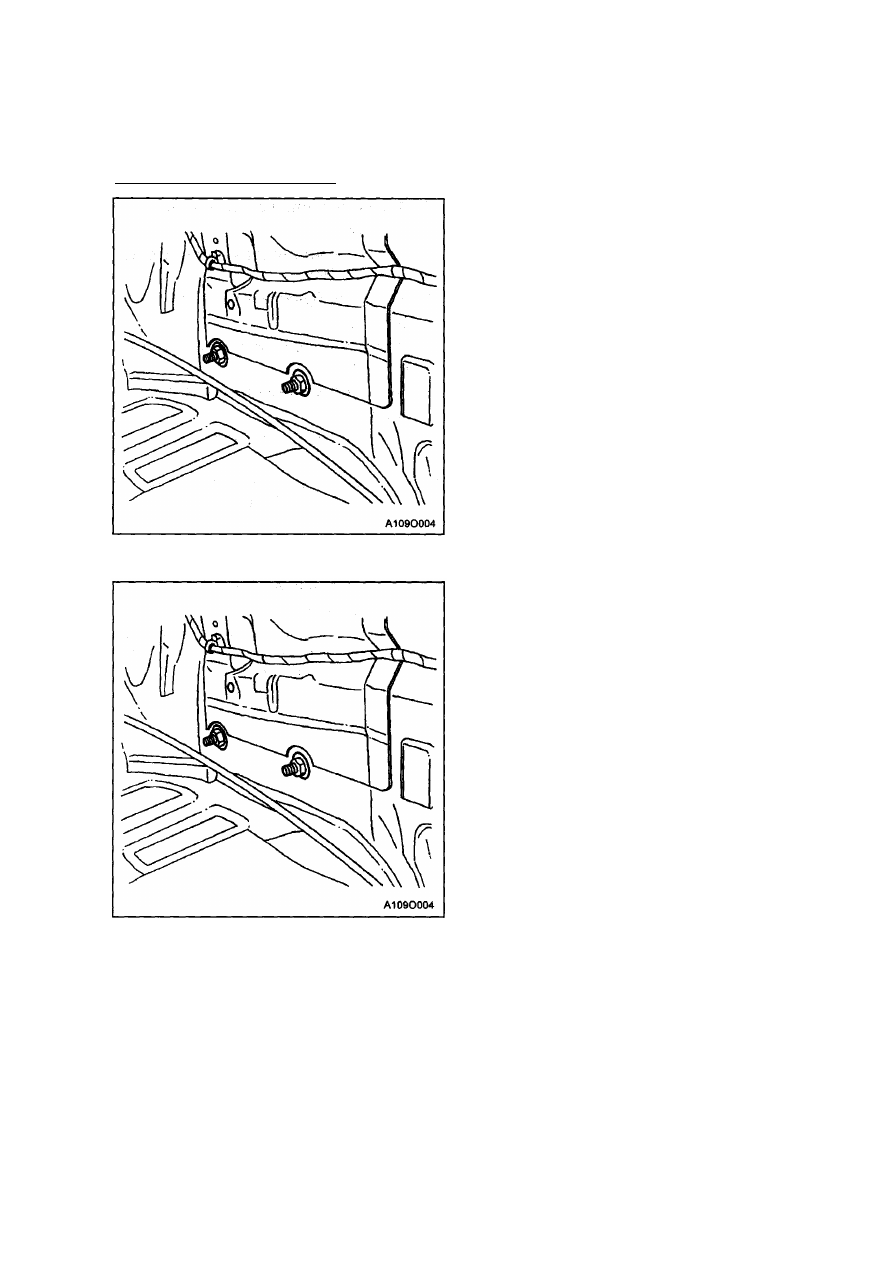

4. Закрепите болты в багажнике.

Затяжка
Затяните болты накладки багажника с
усилием 5,5 Н•м.

5. Установите задние отделочные панели

на багажнике как описано в разделе
9G, "Внутренняя отделка".

6. Вверните винты под накладкой.

БУФЕР И НАКЛАДКИ 9О-9

7. Вверните винты позади накладки.

Затяжка
Затяните винты позади накладки с уси­
лием 5,5 Н•м.

8. Закрепите брызговики винтами.

Затяжка
Затяните винты брызговиков с усилием

1,5 Н•м.

9. Закрепите винтами грязевой щит.

Затяжка
Затяните винты грязевого щита с уси­
лием 1,5 Н•м.

10. Установите задние колеса, как описано

в Разделе 2Е, "Шины и колеса".

Процедура установки

1. Установите буфер.

2. Установите накладку заднего буфера

как описано в гл. "Накладка заднего
буфера" этого раздела.

ЗАДНИЙ БУФЕР

Процедура снятия

1. Снимите накладку заднего буфера как

описано в гл. "Накладка заднего бу­
фера" этого раздела.

2. Снимите буфер.

9О-10 БУФЕР И НАКЛАДКИ

ПРОТИВОУДАРНАЯ НАКЛАДКА

ЗАДНЕГО БУФЕРА

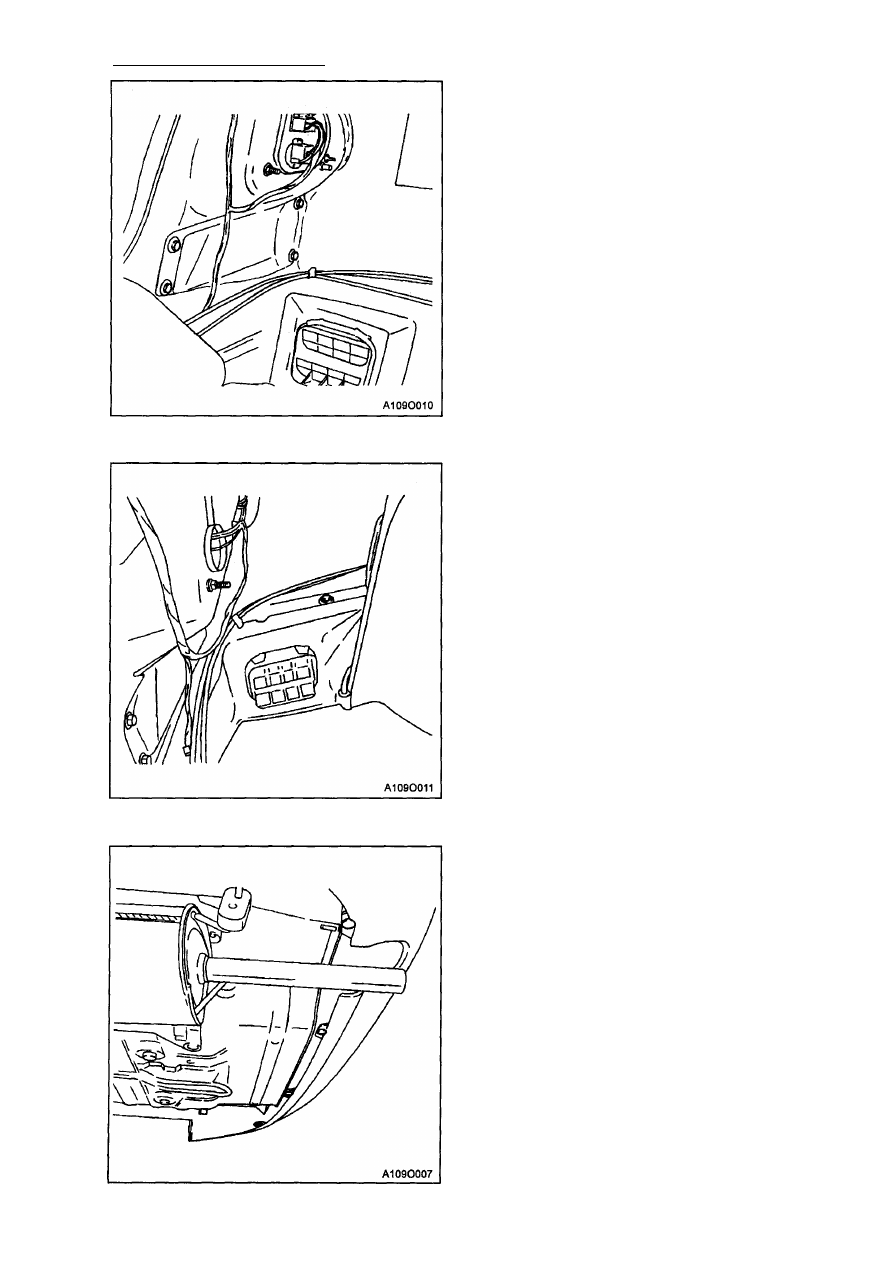

Процедура снятия

1. Снимите задний буфер как описано в

гл. "Задний буфер" этого раздела.

2. Выверните две гайки под транспортным

средством.

3. Выверните четыре гайки внутри багаж­

ника.

4. Отсоедините разъем проводки.

5. Снимите противоударную накладку.

Процедура установки
Примечание: различные металлы при
прямом контакте друг с другом могут

быстро подвергаться коррозии. Убеди­
тесь, что используете правильные кре­
пежные детали для предотвращения
преждевременной коррозии.

1. Подсоедините разъем проводки.

2. Закрепите противоударную накладку

заднего буфера внутри багажника с

помощью четырех гаек.

Затяжка
Затяните гайки задней противоударной
накладки с усилием 27 Н•м.

3. Заверните две нижние гайки задней

противоударной накладки под транс­
портным средством.
Затяжка
Затяните две нижние гайки задней
противоударной накладки с усилием
27 Н•м.

4. Установите буфер как описано в гл.

"Задний буфер" этого раздела.

БУФЕР И НАКЛАДКИ 9О-11

ОБЩЕЕ ОПИСАНИЕ И РАБОТА

БУФЕРЫ

Система буферов спроектирована таким
образом, чтобы автомобиль мог выдержи­
вать без повреждений столкновение со
стационарным барьером при 8 км/час или

4 км/час. После поглощения энергии данная

система буферов восстанавливается в пер­
воначальное положение. Как передний так

и задний буферы выполнены с внутренним
пенопоглотителем энергии и с полимерной
крышкой накладки. Накладка заднего буфе­
ра должна сниматься, если необходим дос­

туп к амортизатору и буферу. Узел перед­

него буфера можно снимать в сборе или
отдельно снимать крышку накладки.
