ОСНОВАНИЕ КУЗОВА 9N - 7

ОБЩЕЕ ОПИСАНИЕ И РАБОТА

ОБЩАЯ КОНСТРУКЦИЯ КУЗОВА

Данное транспортное средство спроектиро­

вано с блочным кузовом, который включает
в себя цельно выполненные боковые нап­
равляющие передней и задней рам.
Нижние рычаги передней подвески крепят­
ся к ней болтами и удерживаются на опорах,
один на правой стороне, другой - на левой.
Опоры нижних рычагов передней подвески

крепятся к основанию кузова с помощью

трех болтов в двух местах. Двигатель кре­

пится болтами к цельно выполненным нап­
равляющим передка. Опорные стойки под­
вески должны точно соответствовать по
размерам остальной части основания кузо­
ва, чтобы соблюдались заданные величины
стойки подвески и углов продольного нак­
лона шкворней передних колес и развала

колес.

Так как общая прочность кузова зависит от

прочности отдельных деталей основания
кузова, то очень важно соблюдать правиль­
ную технологию сварочных работ при про­

ведении ремонта. Детали основания кузова

должны быть соответствующим образом за­
деланы и защищены от ржавчины в местах,

где при проведении ремонтных работ на­
рушены заводское уплотнение и защита от
коррозии. При проведении защиты от кор­
розии деталей основания кузова поль­
зуйтесь высыхающей на воздухе грунтовкой
хорошего качества.

ЗАЩИТНЫЕ РЕШЕТКИ ПОД

ДВИГАТЕЛЕМ

Защитные решетки под двигатель выполне­
ны из пластмассы литьем и служат в качест­
ве кожухов с нижней стороны двигателя. За­
щитные решетки помогают защищать дви­

гатель от мелких камней, гравия и других
предметов, которые могут попасть в двига­

тель при обычных условиях движения.

РАЗДЕЛ 9O

БУФЕР И  Н А К Л А Д К И

С О Д Е Р Ж А Н И Е

Моменты затяжки резьбовых соединений 9O-1

Техническое обслуживание и ремонт 9O-2

Обслуживание на автомобиле 9O-2

Накладка переднего буфера 9O-2
Передний буфер 9O-4
Противоударная накладка переднего буфера 9O-4
Накладка заднего буфера 9O-5
Задний буфер 9O-9
Противоударная накладка заднего буфера. 9O-10

Общее описание и работа 9O-11

Буферы 9O-11

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут  Фунт/дюйм

Винты позади накладки

5,5

-

49

Гайки противоударной накладки переднего
буфера

27

20

-

Винты в отверстиях переднего колеса

1,5

-

13

Гайки нижней задней противоударной
накладки

27

20

-

Болты накладки багажника

5,5

-

49

Винты противогрязевого кожуха

1,5

-

13

Гайки задней противоударной накладки

27

20

-

Винты задней верхней накладки

5,5

-

49

Болты брызговика

1,5

-

13

Гайки брызговика

1,5

13

Винты брызговика

1,5

-

13

Болты отделочной панели

10

-

89

9О-2 БУФЕР И НАКЛАДКИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

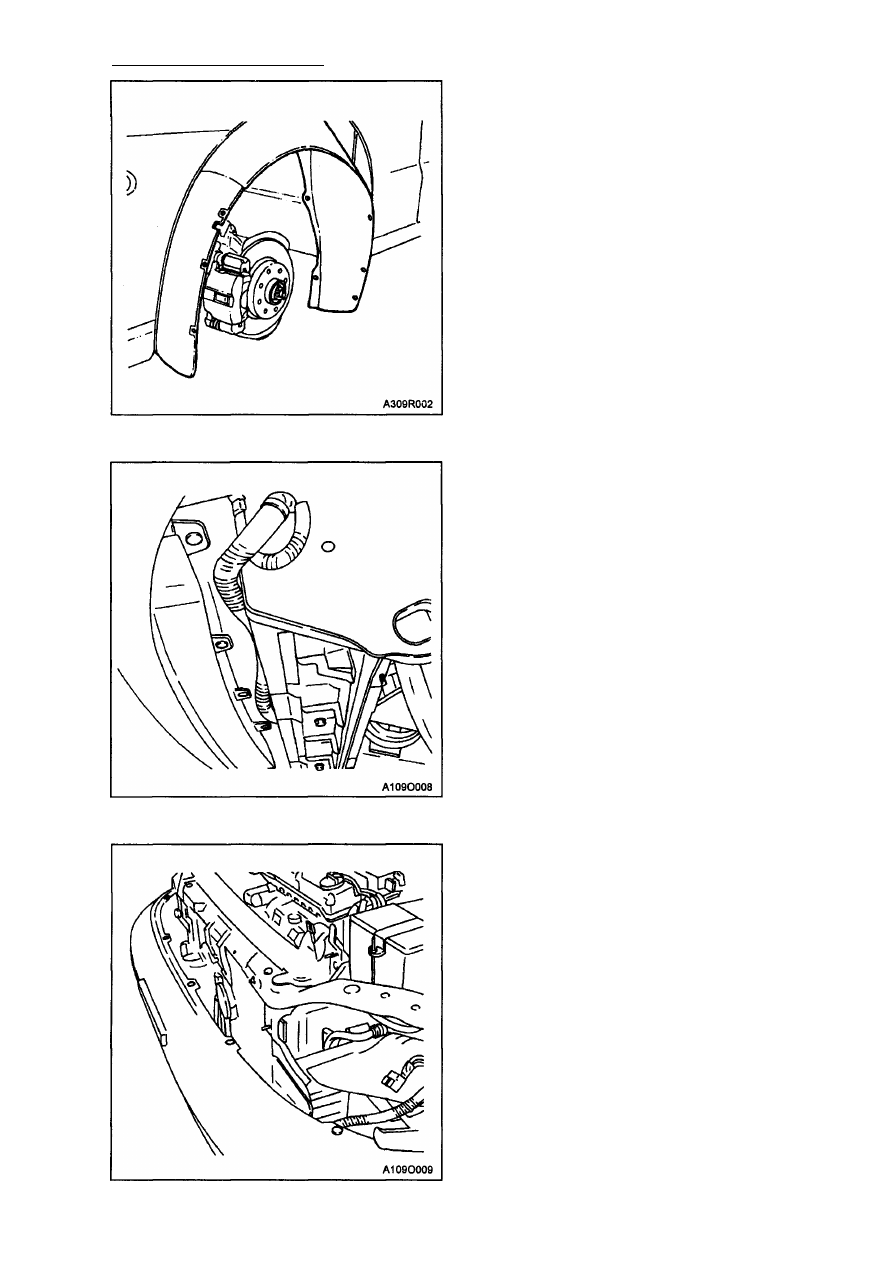

НАКЛАДКА ПЕРЕДНЕГО БУФЕРА

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Снимите передние колеса как описано

в Разделе 2Е, "Шины и колеса".

3. Выверните винты, болты, гайки и сни­

мите брызговики с переднего колеса.

4. Снимите фары и передние фары с про-

тивотуманными стеклами как описано в
разделе 9В, "Системы освещения".

5. Выверните винты колеса.
6. Выверните винты позади накладки.
7. Выверните винты снизу накладки.

8. Выверните винты сверху накладки.
9. Снимите накладку переднего буфера.

БУФЕР И НАКЛАДКИ 9О-3

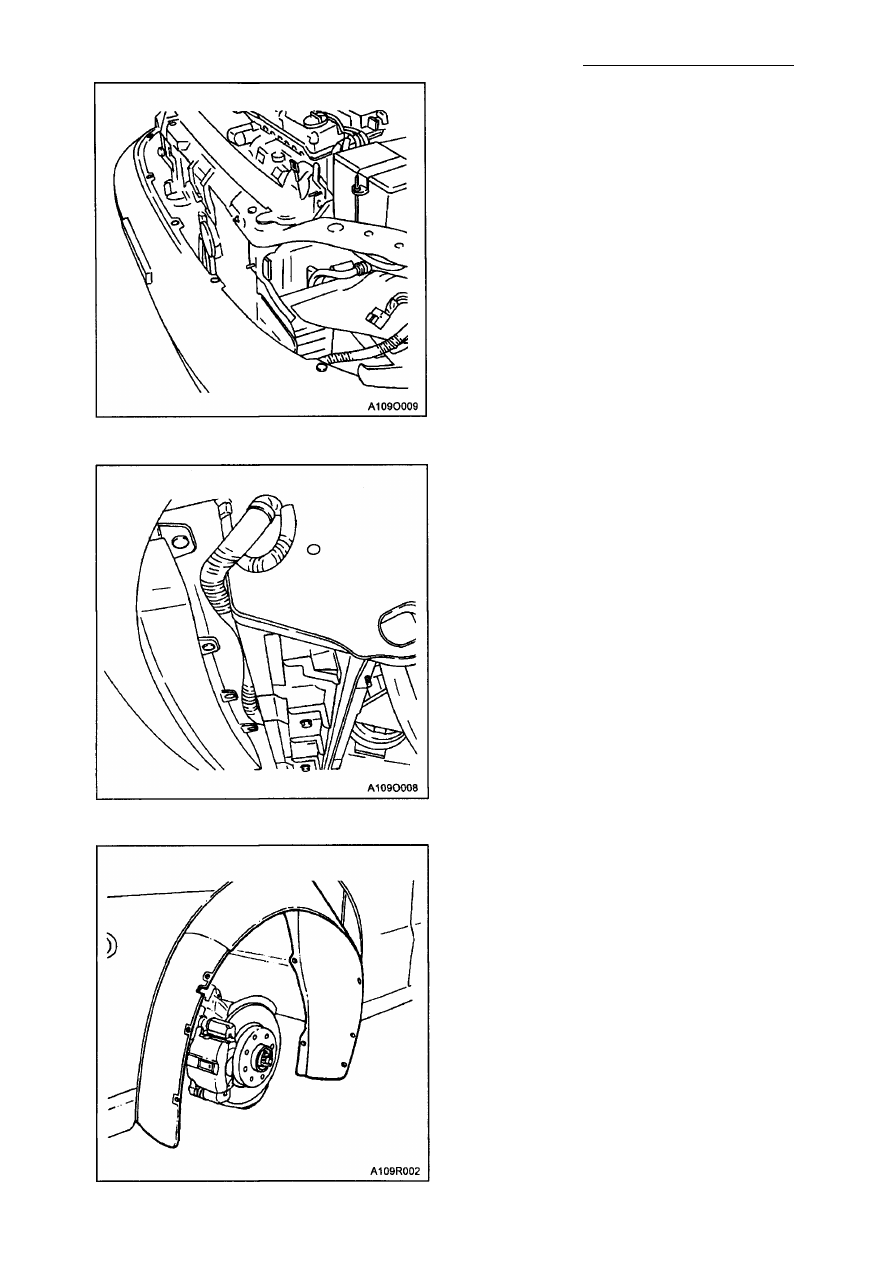

Процедура установки
Примечание: различные металлы при

прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.

1. Установите накладку буфера.

2. Вверните винты сверху накладки.

3. Вверните винты снизу накладки.
4. Вверните винты позади накладки.

Затяжка
Затяните винты позади накладки с уси­
лием 5,5 Н•м.

5. Вверните винты колес.

Затяжка
Затяните винты переднего колеса с
усилием 1,5 Н•м.

6. Установите фары и противотуманные

фары как описано в Разделе 9В, "Ос­
ветительные системы".

7. Закрепите винтами, болтами и гайками

брызговики ниши переднего колеса.

8. Установите переднее колесо как опи­

сано в Разделе 2Е, "Шины и колеса".
Затяжка
Затяните винты брызговика с усилием

1,5 Н•м.

Затяните болты брызговика с усилием

1,5 Н•м.

Затяните гайки брызговика с усилием

1,5 Н•м.

9. Подсоедините отрицательный провод

батареи.
