Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 487

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-35

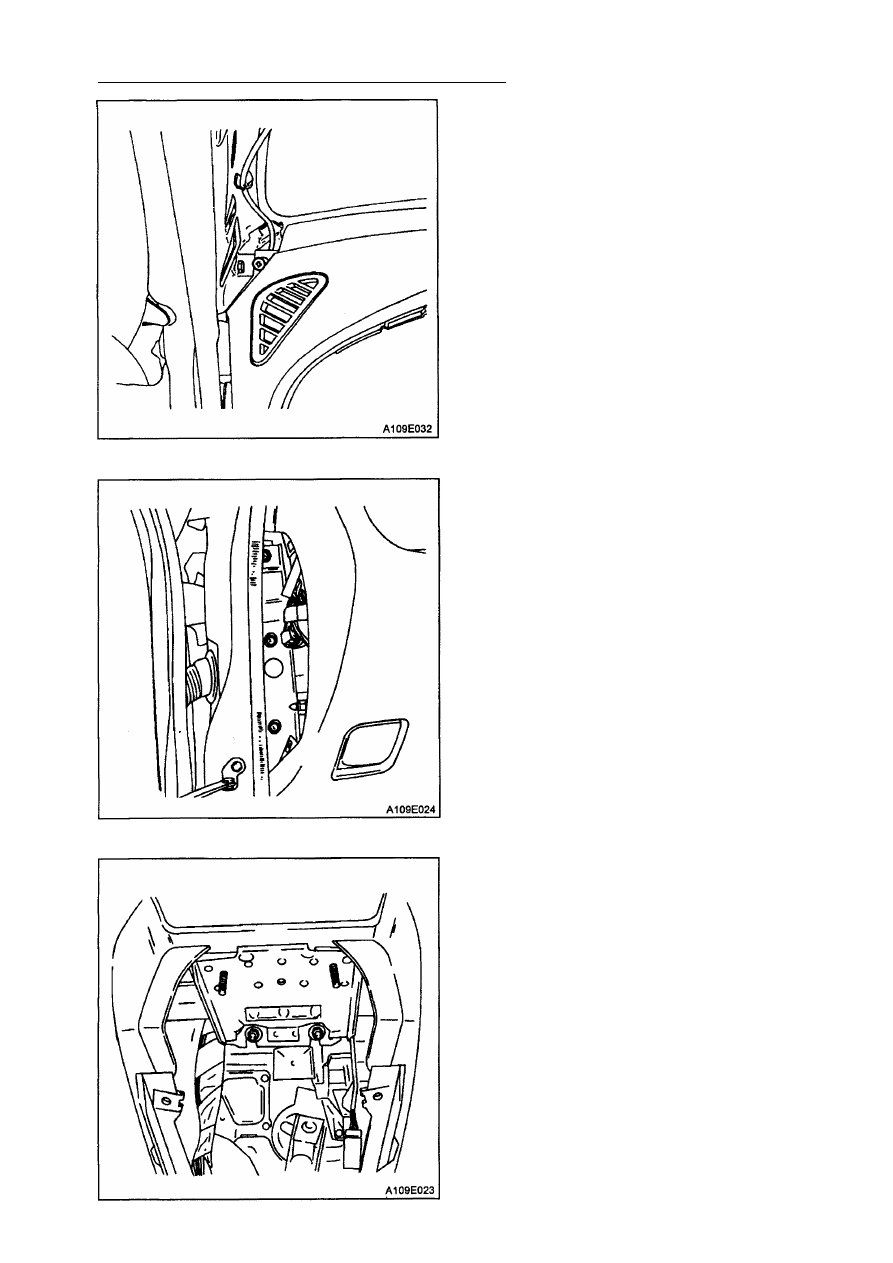

17. Снимите декоративные крышки пе­

редней стойки, чтобы получить доступ
к винтам панели приборов.

18. Открутите винты с краев панели при­

боров.

19. Отсоедините разъемы.

20. Снимите панель приборов с автомо­

биля.

14. Открутите гайки панели приборов

над рулевой колонкой.

15. Снимите декоративные крышки по

краям панели приборов, чтобы полу­
чить доступ к болтам панели
приборов.

16. Открутите болты.

9Е-36 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

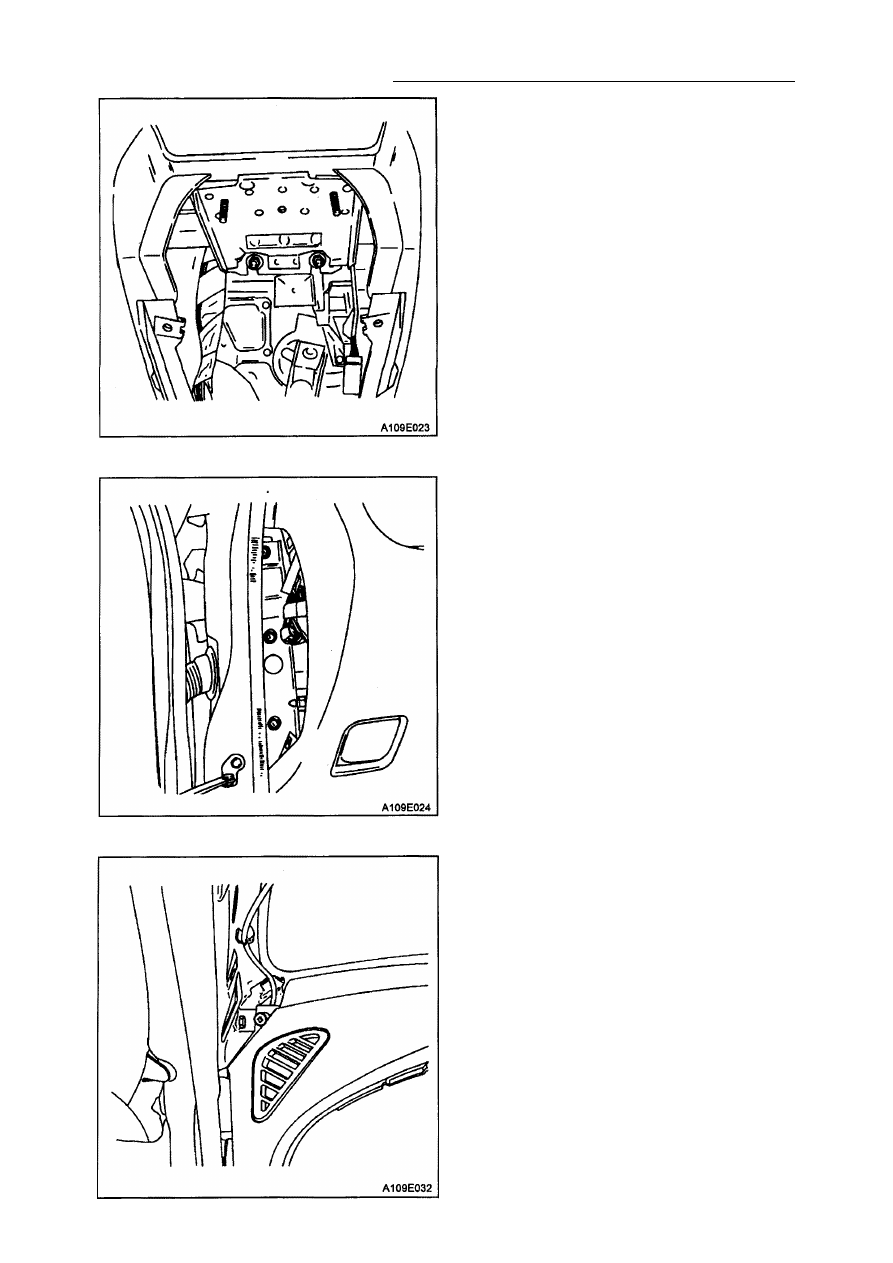

Процедура установки

1. Установите панель приборов.

2. Присоедините разъемы.
3. Наживите винты по краям панели при­

боров.

Затяжка

Затяните винты с усилием 7 Н•м.

4. Установите декоративные крышки пе­

редней стойки.

5. Наживите болты по краям панели при­

боров.

Затяжка

Затяните болты с усилием 22 Н•м.

6. Установите декоративные крышки по

краям панели приборов.

7. Наживите гайки панели приборов над

рулевой колонкой.

Затяжка

Затяните гайки с усилием 22 Н•м.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-37

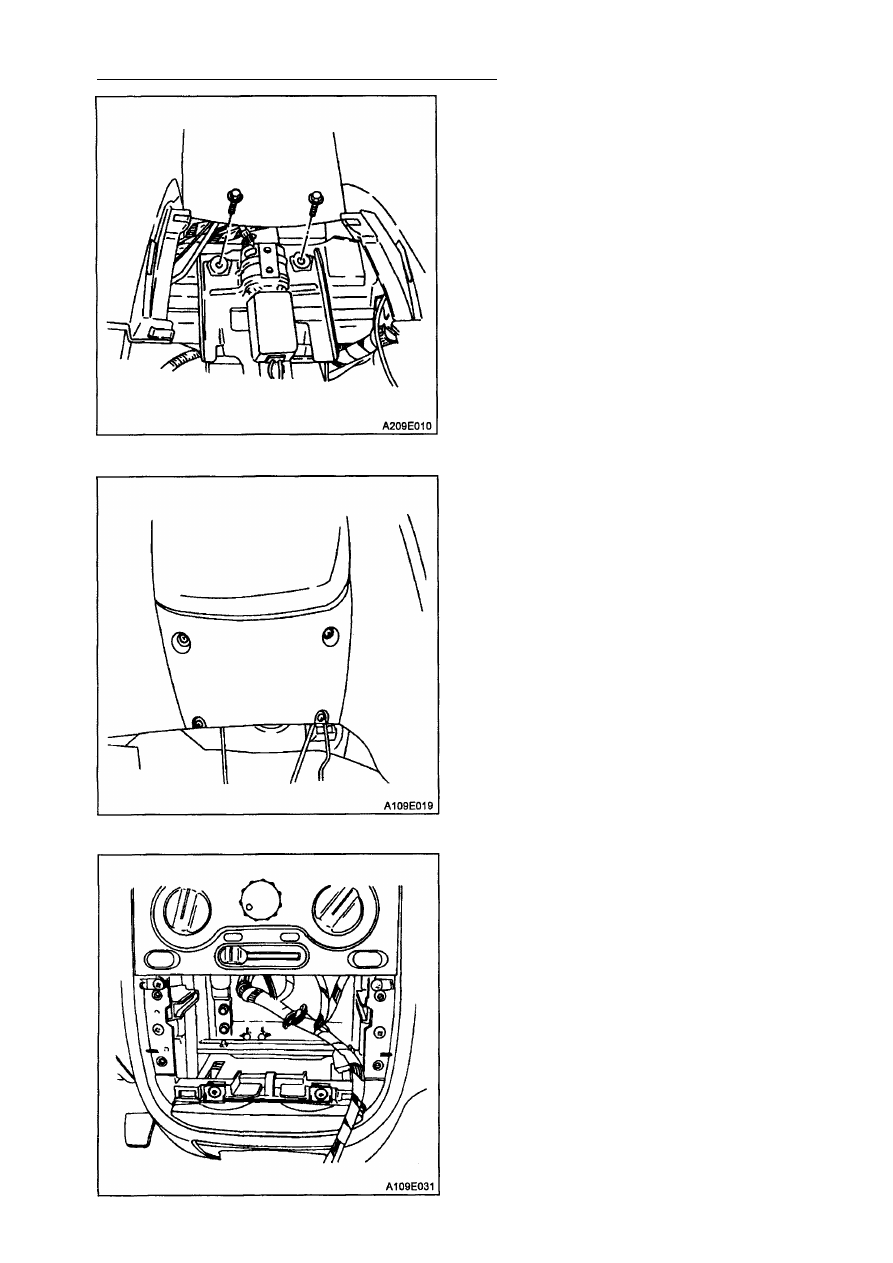

8. Наживите болты панели приборов

сзади регуляторов отопления, венти­
ляции и кондиционирования воздуха

(ОВК/В).

Затяжка

Затяните болты с усилием 4 Н•м.

9. Установите скобы консоли на полу и

наживить болты и гайки.

Затяжка

Затяните болты с усилием 5 Н•м.

Затяните гайки с усилием 5 Н•м.

10. Установите консоль на полу. См. Раз­

дел 9G, "Внутренняя отделка".

11. Поставьте на место рулевую колонку.

Закрепите скобу колонки гайкой.

Затяжка

Затяните гайку с усилием 22 Н•м.

9Е-38 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

12. Наживите гайки и U - образный зажим

рулевой колонки.

Затяжка

Затяните гайки с усилием 22 Н•м.

13. Наживите винты и установите ниж­

нюю декоративную крышку рулевой
колонки.

Затяжка

Затяните винты с усилием 3 Н•м.

14. Установите рукоятку замка капота.

См. Раздел 9R, "Передняя часть
кузова".

15. Установите панель приборов. См. "Па­

нель приборов (Стандартная)" или

"Панель приборов (Модель люкс)" в

этом разделе.

16. Наживите винты и установите держа­

тель для чашки.
Затяжка

Затяните винты с усилием 2,5 Н•м.
