КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ  9 Е - 3 1

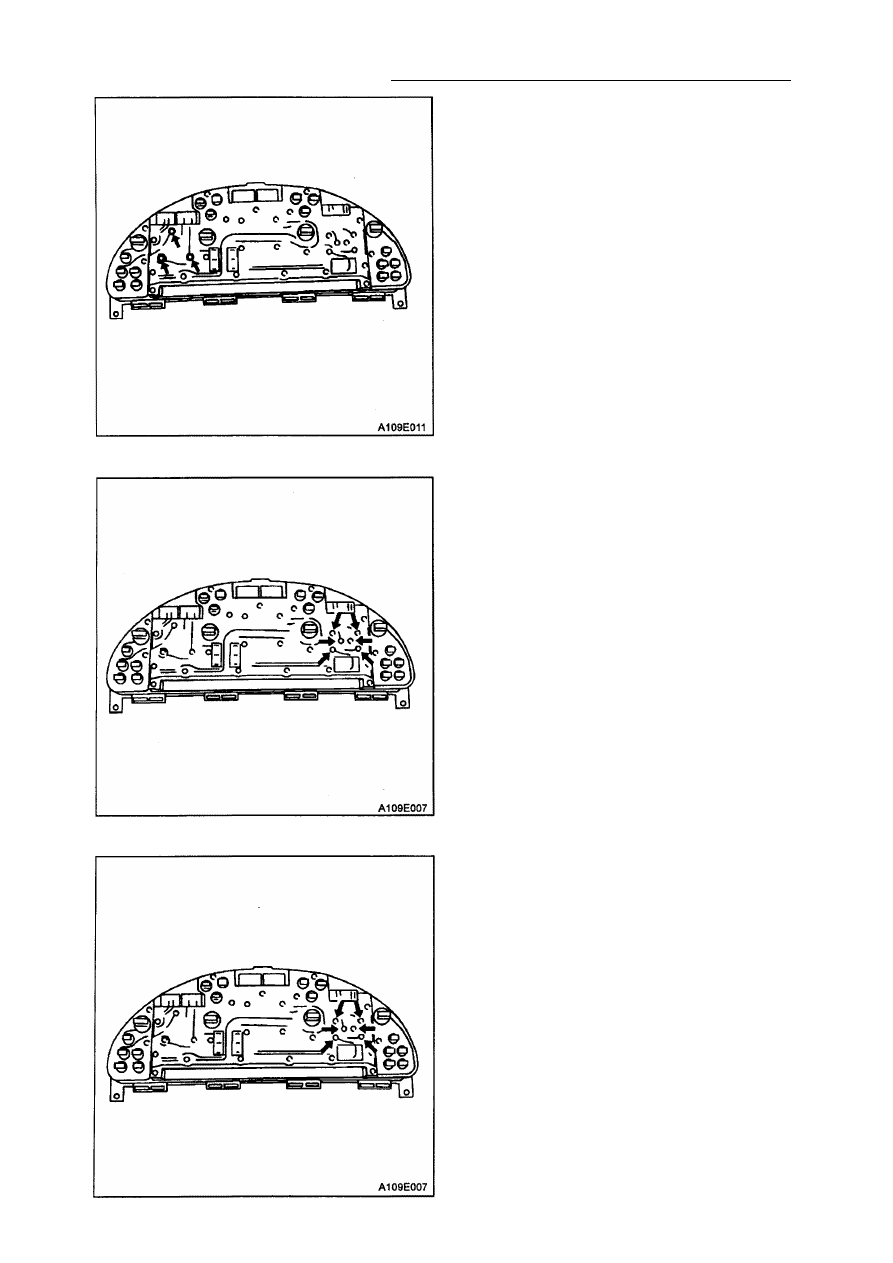

Процедура установки

1. Установите на комбинации приборов

тахометр и закрутите винты.

2. Установите на комбинации приборов

прозрачные колпаки и переднюю
крышку.

3. Установите комбинацию приборов.

См. "Комбинация приборов (Модель

люкс)" в этом разделе.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ И

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

(Панель люкс)

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите комбинацию приборов. См.

"Комбинация приборов (Стандарт­

ная)" или "Комбинация приборов (Мо­
дель люкс)" в этом разделе.

3. Снимите прозрачные колпаки и перед­

нюю крышку.

4. Снимите с комбинации приборов ука­

затель температуры и уровня топлива,
открутите винты.

Процедура установки
1. Установите на комбинации приборов

указатель температуры и уровня топ­
лива и закрутите винты.

2. Установите на комбинации приборов

прозрачные колпаки и переднюю
крышку.

3. Установите комбинацию приборов.

См. "Комбинация приборов" (Стан­
дартная)" или "Комбинация приборов

(Модель люкс)" в этом разделе.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

9Е - 32 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

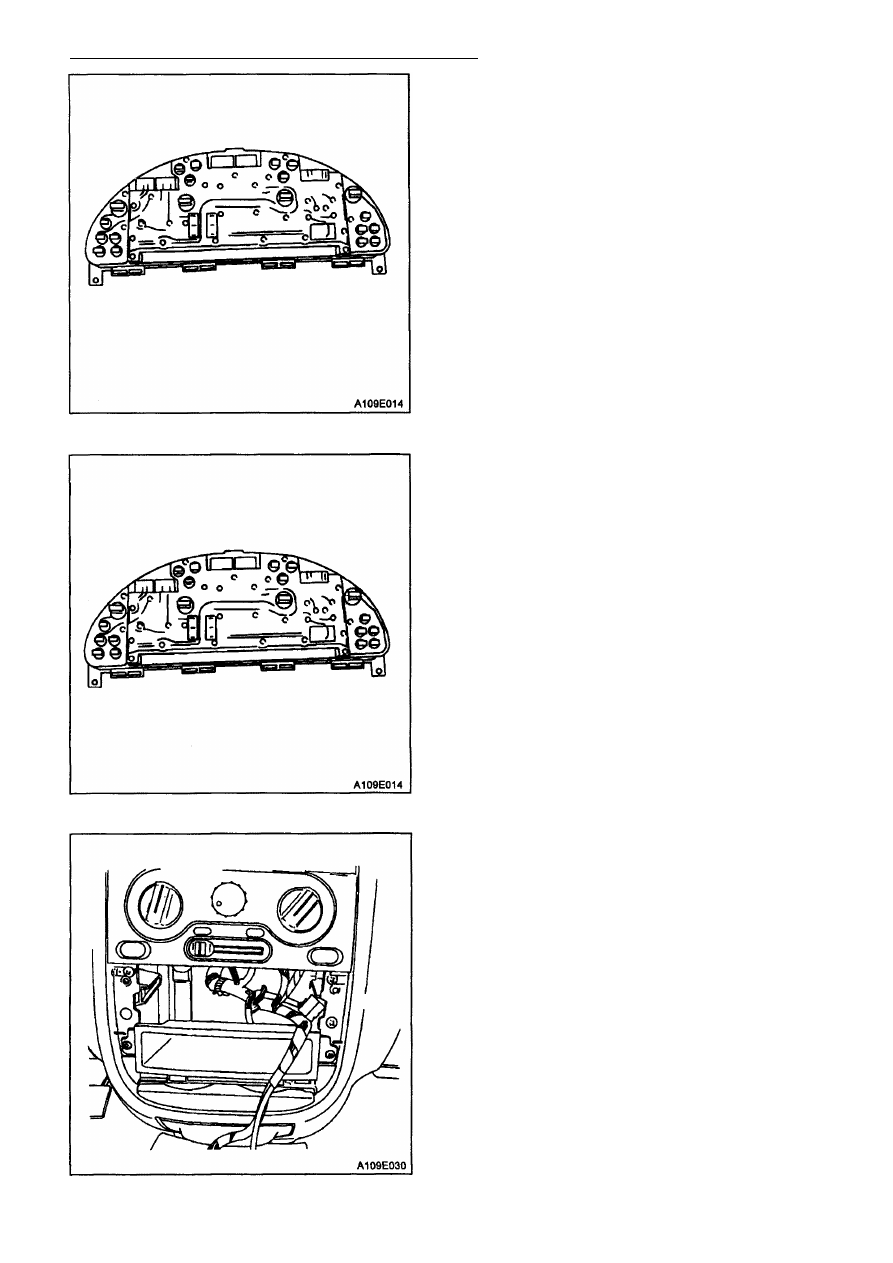

ЛАМПОЧКИ ИНДИКАТОРОВ

КОМБИНАЦИИ ПРИБОРОВ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите комбинацию приборов. См.

"Комбинация приборов (Стандарт­

ная)" или "Комбинация приборов (Мо­

дель люкс)" в этом разделе.

3. Снимите лампочки с задней стороны

комбинации приборов.

Процедура установки

1. Установите новые лампочки.

2. Установите комбинацию приборов.

См."Комбинация приборов (Стан­

дартная)" или "Комбинация приборов

(Модель люкс)" в этом разделе.

3. Подсоедините отрицательный провод

аккумуляторной батареи.

ПАНЕЛЬ ПРИБОРОВ

(Стандартная)

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите ящик для перчаток. См.

"Ящик для перчаток" в этом разделе.

3. Снимите аудиосистему. См. Раздел 9F,

"Аудиосистема".

4. Открутите винты и снимите коробку.

КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-33

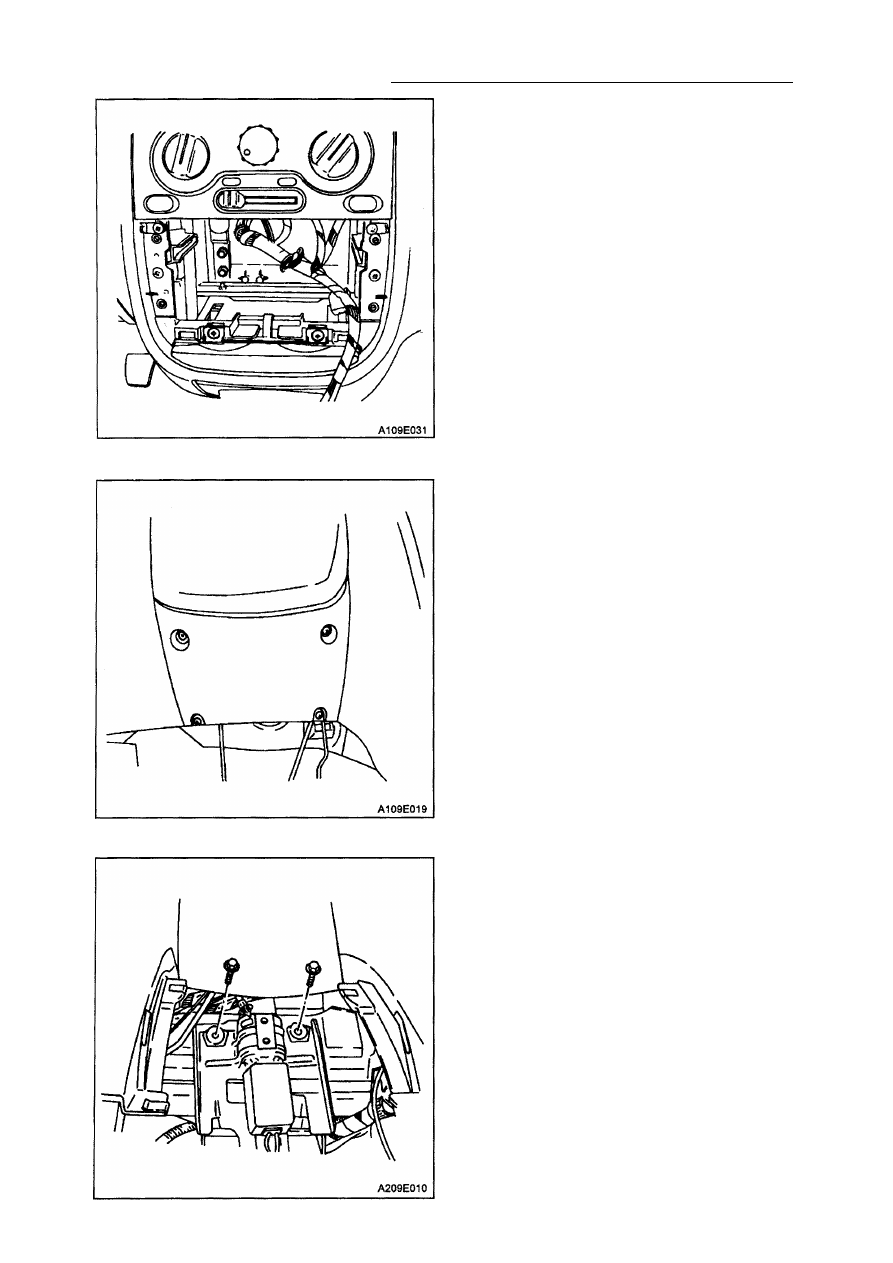

5. Открутите винты и снимите держатель

для чашки.

6. Снимите панель приборов. См. "Па­

нель приборов (Стандартная)" или

"Панель приборов (Модель люкс)" в

этом разделе.

7. Снимите рукоятку замка капота. См.

Раздел 9R, "Передняя часть кузова".

8. Открутите винты и снимите нижнюю

крышку рулевой колонки.

9. Открутите гайки и снимите U - образ­

ные зажимы рулевой колонки.

9Е-34 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

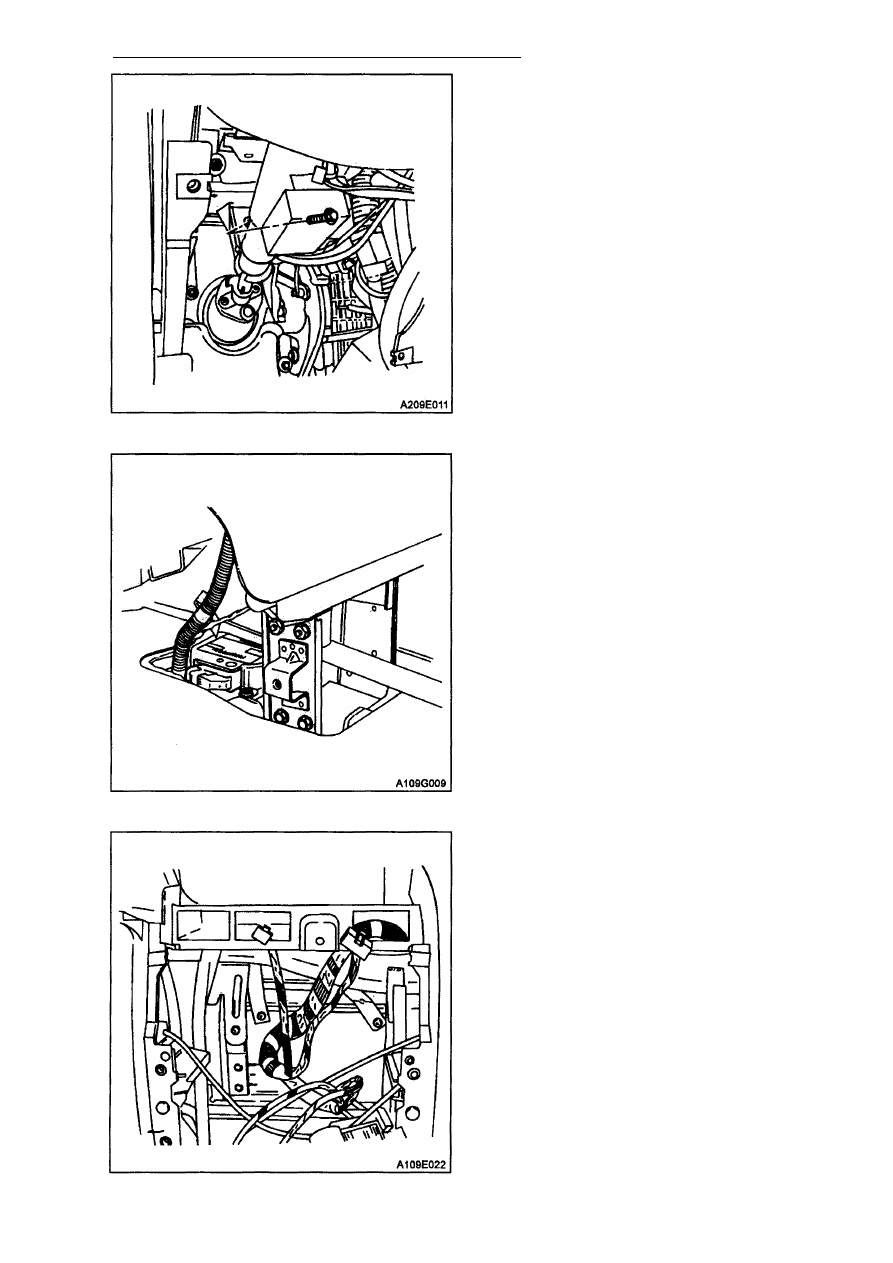

10. Открутите гайку с зажима рулевой

колонки и опустите рулевую ко­

лонку.

11. Снимите консоль на полу. См. Раздел

9G, "Внутренняя отделка".

12. Открутите гайки, болты и снимите за­

жимы консоли.

13. Открутите болты панели приборов

сзади регуляторов отопления, венти­
ляции и кондиционирования воздуха
(ОВК/В).
