9D-20 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

Процедура установки

1. Подсоедините электрическую колодку.

Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­
ные элементы, чтобы исключить прежде­
временную коррозию.

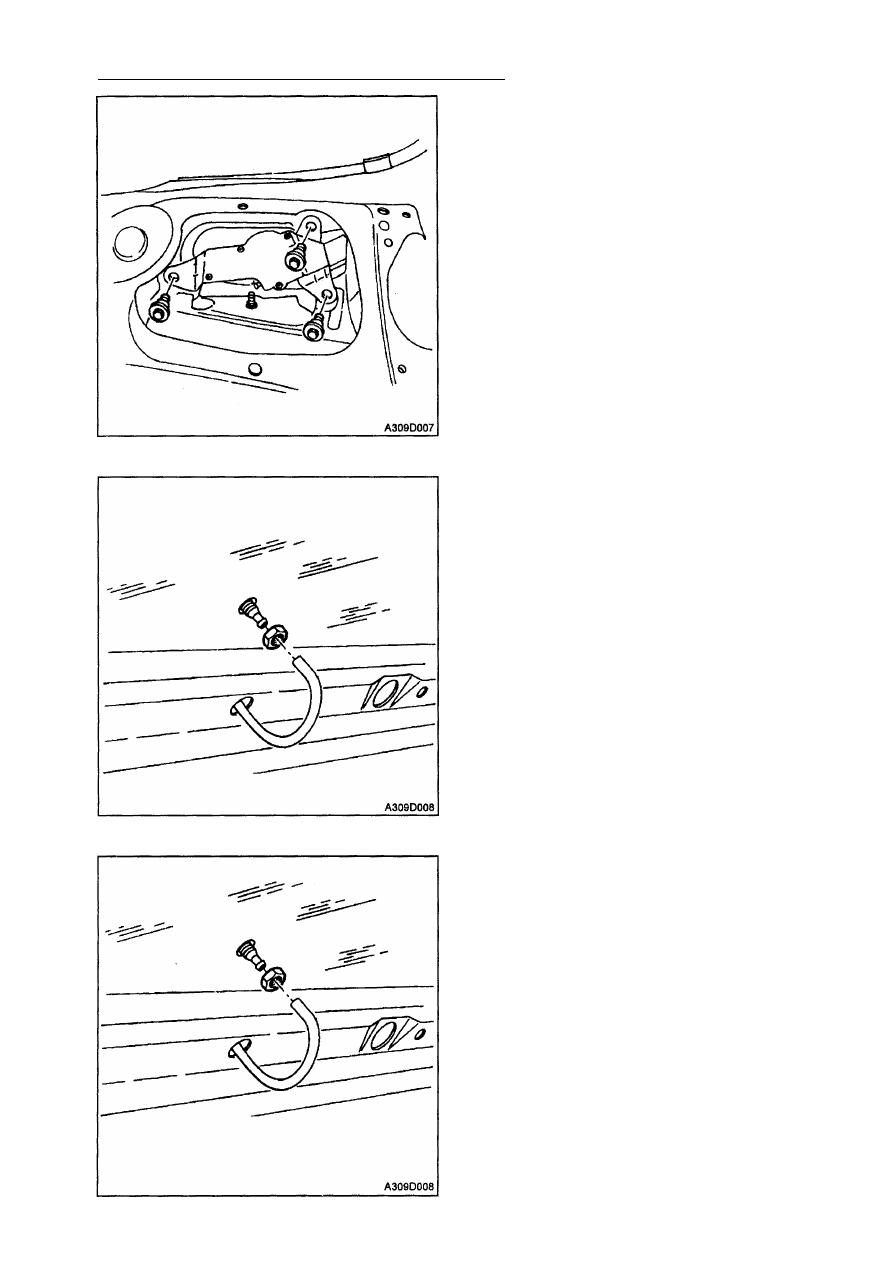

2. Наживите болты и установите элект­

родвигатель стеклоочистителя задне­
го стекла.
Затяжка
Затяните болты электродвигателя с
усилием 9 Н•м.

3. Установите нижний молдинг задней

двери. См. Раздел 9G, "Внутренняя

отделка".

4. Установите рычаг стеклоочистителя

заднего стекла. См. "Рычаг стекло­
очистителя заднего стекла" в этом
разделе.

5. Присоедините отрицательный провод

батареи.

ЖИКЛЕР СТЕКЛООМЫВАТЕЛЯ

ЗАДНЕГО СТЕКЛА

Процедура снятия

1. Снимите нижний молдинг задней две­

ри. См. Раздел 9G, "Внутренняя
отделка".

2. Снимите шланг с жиклера.
3. Снимите жиклер и открутите гайку.

Процедура установки

1. Установите жиклер и закрутите гайку.

2. Соедините шланг с жиклером.
3. Установите нижний молдинг задней

двери. См. Раздел 9G, "Внутренняя

отделка".

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-21

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

СТЕКЛООЧИСТИТЕЛЬ

ВЕТРОВОГО СТЕКЛА

Система стеклоочистителя ветрового стек­
ла состоит из электродвигателя стекло­
очистителя, привода, рычага, щетки и вык­
лючателя стеклоочистителя/стеклоомы-

вателя. Электрическая цепь стеклоочис­

тителя включает устройство, состоящее из
червячной передачи и кулачковой плас­
тины, которое временно подает напря­
жение в цепь при выключенном выклю­
чателе. Стеклоочиститель работает от
электродвигателя. Электродвигатель стек­
лоочистителя ветрового стекла крепится на

панели и связан непосредственно с при­
водом стеклоочистителя.
Электродвигатель стеклоочистителя ветро­
вого стекла имеет две скорости, высокую и
низкую (HI и LO), и может также работать в
прерывистом режиме. Выключатель стек­

лоочистителя является и выключателем
стеклоомывателя. Стеклоочиститель при­

водится в действие с помощью рычага на
правой стороне рулевой колонки.

СТЕКЛООМЫВАТЕЛЬ ВЕТРОВОГО

СТЕКЛА

Стеклоомыватель ветрового стекла снаб­
жен бачком для жидкости, насосом, шлан­
гами, жиклерами и выключателем стекло­
омывателя. Бачок крепится сзади брызго­

вика ниши переднего колеса. К бачку
прикрепляется насос, качающий жидкость

через шланги к жиклерам. Стеклоомы­

ватель приводится в действие с помощью
рычага на правой стороне рулевой
колонки.

СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛО­

ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

Система стеклоочистителя заднего стекла
хэтчбэка включает электродвигатель, рычаг
и щетку. Электродвигатель расположен
внутри двери хэтчбэка и соединяется со
стеклоочистителем заднего стекла. Стек­

лоомыватель снабжен отдельным насосом,

шлангом и жиклером. Бачок стеклоомы­
вателя крепится сзади брызговика ниши
переднего колеса. К бачку прикрепляется
насос, качающий жидкость через шланг к

жиклеру.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е -1

РАЗДЕЛ 9Е

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И

ДРУГОЕ ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода
предотвращает травматизм обслуживающего персонала и повреждение авто­
мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Технические характеристики 9Е-2

Моменты затяжки резьбовых соединений 9Е-2

Лампы индикаторов комбинации приборов 9Е-2

Схемы и диаграммы 9Е-3

Электрическая схема комбинации приборов 9Е-3
Освещение комбинации приборов 9Е-4

Диагностика 9Е-5

Прикуриватель 9Е-5
Пепельница 9Е-6
Часы 9Е-7
Подсветка комбинации приборов 9Е-8
Спидометр 9Е-11

Тахометр 9Е-12
Указатель уровня топлива 9Е-14

Указатель температуры 9Е-16
Лампы индикаторов комбинации приборов 9Е-17
Блок звукового сигнала 9Е-19

Техническое обслуживание и ремонт 9Е-24

Обслуживание на автомобиле 9Е-24
Прикуриватель 9Е-24
Пепельница 9Е-24
Держатель для чашки 9Е-25

Вентиляционные отверстия панели приборов 9Е-26
Ящик для перчаток 9Е-26

Часы 9Е-27

Комбинация приборов (стандартная) 9Е-28
Комбинация приборов (люкс) 9Е-28
Спидометр/одометр (счетчик суточного пробега) 9Е-30
Тахометр 9Е-30
Указатель температуры и указатель уровня топлива (люкс) 9Е-31

Лампочки индикаторов комбинации приборов 9Е-32

Панель приборов (стандартная) 9Е-32

Декоративная панель 9Е-39

Блок звукового сигнала (обычный) 9Е-42

Общее описание и работа системы 9Е-44

Прикуриватель 9Е-44
Пепельница 9Е-44
Вентиляционные отверстия панели приборов 9Е-44

Ящик для перчаток 9Е-44
Часы 9Е-44
Комбинация приборов (стандартная) 9Е-44

9Е-2 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Комбинация приборов (люкс) 9Е-44
Спидометр/одометр (счетчик суточного пробега) 9Е-44
Указатель уровня топлива в баке 9Е-44
Указатель температуры охлаждающей жидкости 9Е-44
Лампы индикаторов комбинации приборов 9Е-45
Тахометр (на комбинации приборов люкс) 9Е-45
Блок звукового сигнала 9Е-45

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт-фут  Фунт-дюйм

Винты для отражателя воздуха

2

-

18

Винты для сигнала с мелодией

3.5

-

31

Винты подставки для чашки

2.5

-

22

Винты для коробки

2.5

-

22

Болты для зажима консоли пола

5

-

44

Гайки для зажима консоли пола

5

-

44

Винты для перчаточного ящика

5.5

-

49

Винты для регуляторов HVAC

4

-

35

Винты для комбинации приборов (стандартной и люкс)

2

-

18

Винты для декоративной панели приборов

2.5

-

22

Болты для края комбинации приборов

22

16

-

Винты для края комбинации приборов

7

-

63

Гайки для комбинации приборов над рулевой колонкой

22

16

-

Болты для комбинации приборов позади регуляторов
HVAC

4

-

35

Гайка скобы рулевой колонки

22

16

-

Винты для нижней декоративной крышки рулевой
колонки

3

-

27

Гайки для U-образного зажима рулевой колонки

22

16

-

Винты для верхней декоративной крышки рулевой
колонки

3

-

27

ЛАМПЫ ИНДИКАТОРОВ КОМБИНАЦИИ ПРИБОРОВ

Лампа индикации

Цвет

Лампа

Сигнал системы антиблокировочного тормоза (АБС)

Янтарный

14В 1.4 Вт

Сигнал надувной подушки

Красный

14В 1.4 Вт

Индикатор заряда батареи

Красный

14В 1.4 Вт

Сигнал открытой двери

Красный

14В 1.4 Вт

Сигнал пристегивания ремня

Красный

14В 1.4 Вт

Индикатор фар дальнего света

Голубой

14В 1.4 Вт

Сигнал низкого уровня топлива

Янтарный

14В 1.4 Вт

Сигнал давления масла

Красный

14В 1.4 Вт

Индикатор ручного тормоза и сигнал датчика тормозной

жидкости в бачке

Красный

14В 1.4 Вт

Индикатор задних противотуманных огней

Янтарный

14В 1.4 Вт

Сигнал диагностики двигателя

Янтарный

14В 1.4 Вт

Индикатор мощностных режимов блока коробки передач

Янтарный

14В 1.4 Вт

Индикатор сигнала поворота

Зеленый

14В 1.4 Вт
