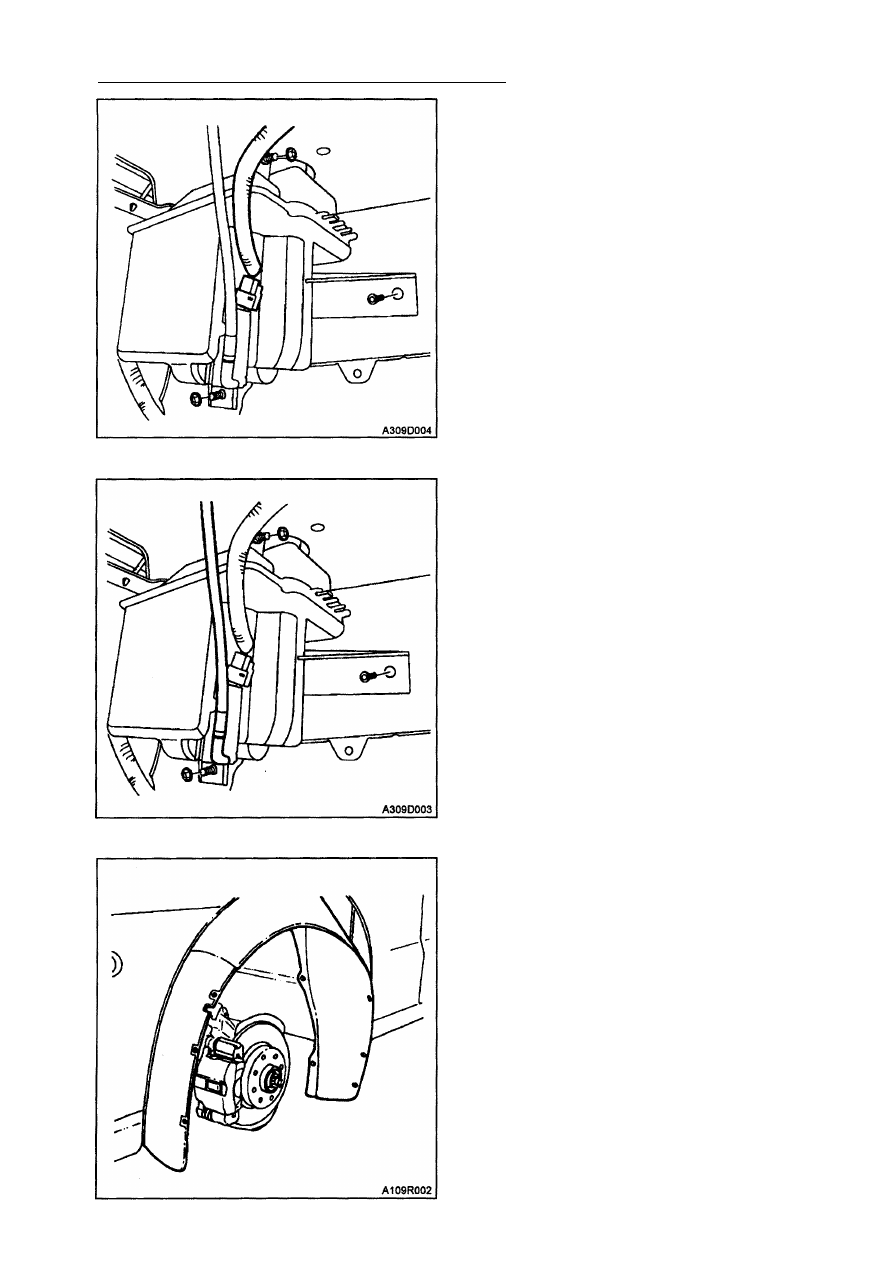

9D -16 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,

что вы используете правильные крепеж­

ные элементы, чтобы исключить прежде­
временную коррозию.

1. Установите бачок с гайками и болтами.

Затяжка

Затяните болты бачка с усилием
20 Н•м.

2. Подсоедините все электрические ко­

лодки насоса бачка.

3. Присоедините шланги к бачку.

4. Установите брызговик ниши передне­

го колеса и закрепите винтами.

Затяжка
Затяните винты брызговика ниши пе­

реднего колеса с усилием 1,5 Н•м.

5. Установите переднее левое колесо.

См. Раздел 2Е, "Шины и колеса".

6. Присоедините отрицательный провод

батареи.

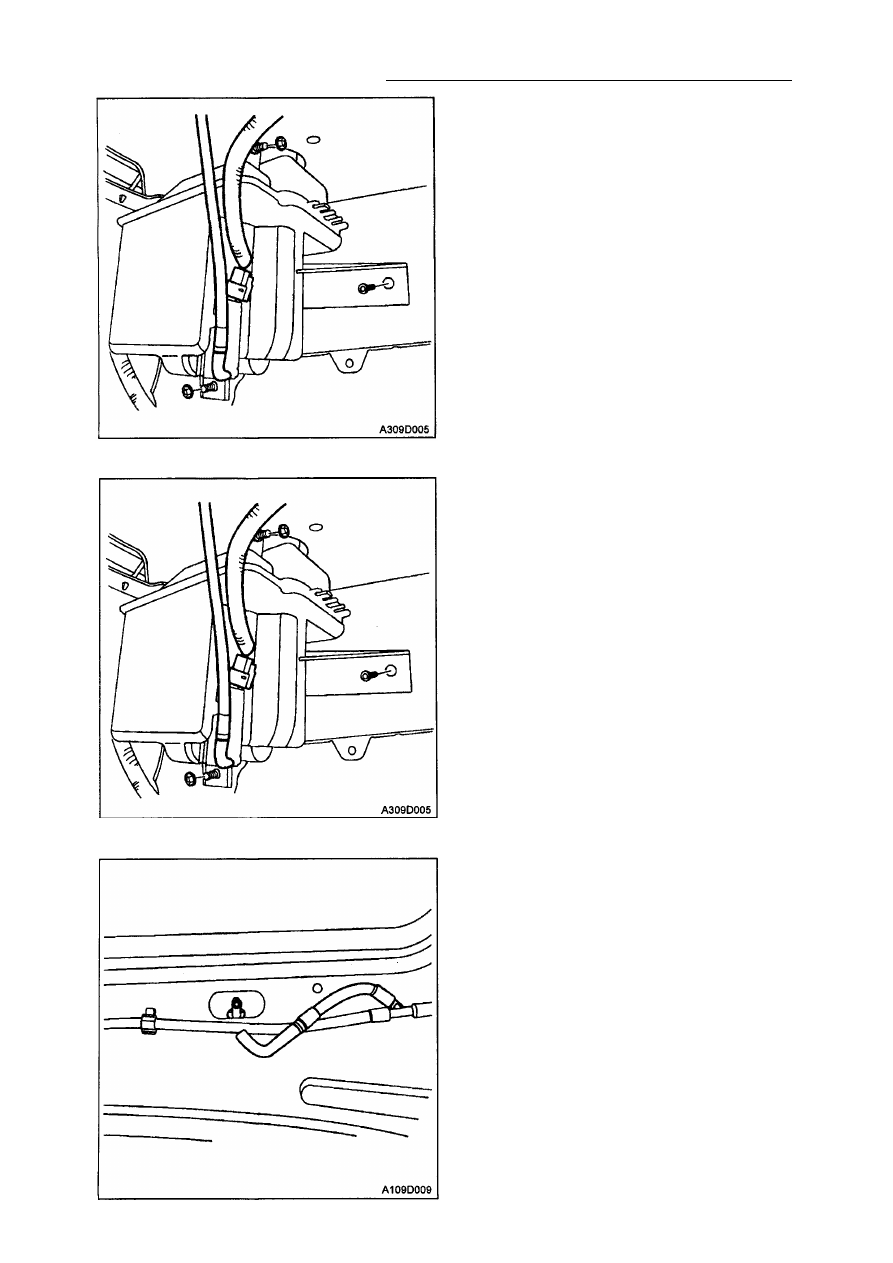

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-17

НАСОС СТЕКЛООМЫВАТЕЛЯ

ВЕТРОВОГО СТЕКЛА

(Обычный)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите переднее левое колесо. См.

Раздел 2Е, "Шины и колеса".

3. Открутите винты и снимите брызговик

ниши переднего колеса.

4. Отсоедините электрические колодки.

5. Отсоедините шланг стеклоомывателя.
6. Снимите насос.

Процедура установки

1. Установите насос.

2. Присоедините шланг.
3. Подсоедините электрические колодки.
Примечание: Разнородные металлы при

прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­
ные элементы, чтобы исключить прежде­
временную коррозию.
4. Установите брызговик ниши переднего

колеса и наживите винты.

Затяжка
Затяните винты брызговика ниши пе­

реднего колеса с усилием 1,5 Н•м.

5. Установите переднее левое колесо.

См. Раздел 2Е, "Шины и колеса".

6. Присоедините отрицательный провод

батареи.

ЖИКЛЕР СТЕКЛООМЫВАТЕЛЯ

ВЕТРОВОГО СТЕКЛА

Процедура снятия

1. Снимите крышку.

2. Отсоедините шланги от жиклера.
3. Снимите жиклер с крышки.

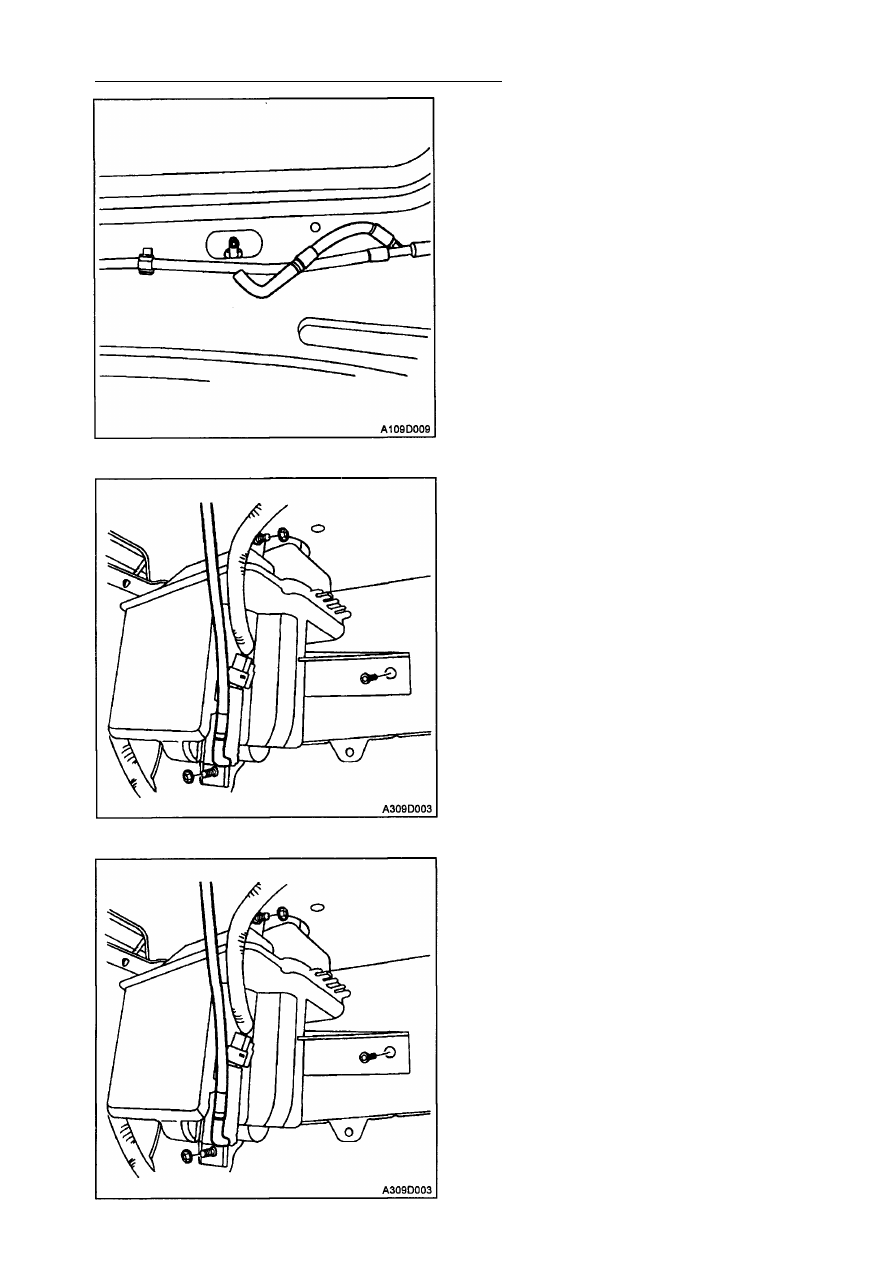

9D-18 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

Процедура установки

1. Установите жиклер на крышке.

2. Соедините шланг с жиклером.

3. Закройте крышку.

ШЛАНГИ СТЕКЛООМЫВАТЕЛЯ

ВЕТРОВОГО СТЕКЛА

Процедура снятия
1. Снимите крышку.

2. Отсоедините шланги от жиклера.
3. Снимите переднее левое колесо. См.

раздел 2Е, "Шины и колеса".

4. Открутите винты и снимите брызговик

ниши переднего колеса.

5. Отсоедините шланг стеклоомывателя

от бачка.

Процедура установки

1. Соедините шланг с бачком.

Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­
ные элементы, чтобы исключить прежде­
временную коррозию.
2. Установите брызговик ниши переднего

колеса и закрепите винтами.
Затяжка
Затяните винты брызговика ниши пе­
реднего колеса с усилием 1,5 Н•м.

3. Установите переднее левое колесо.
4. См. Раздел 2Е, "Шины и колеса". Сое­

дините шланг с жиклером на

крышке.

5. Закройте крышку.

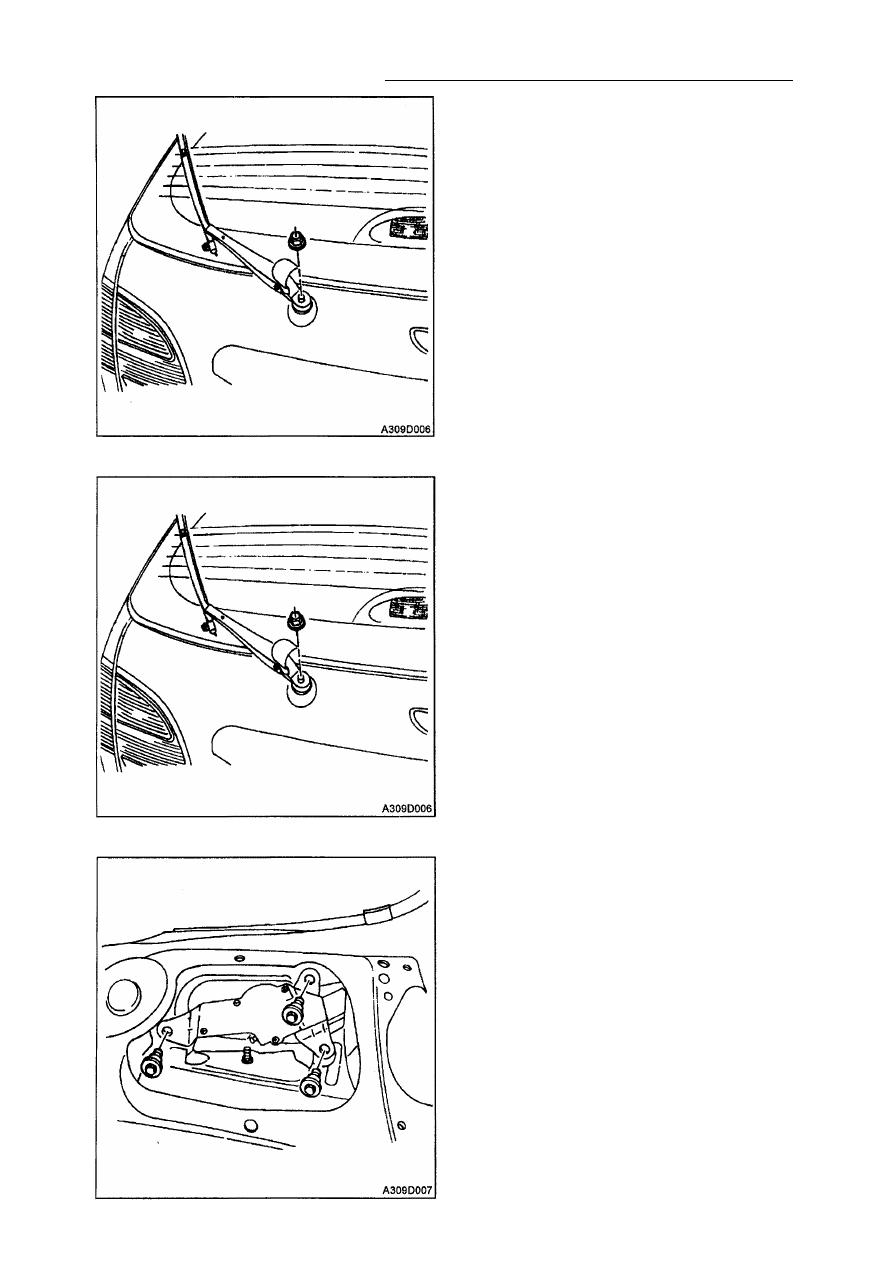

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-19

РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ

ЗАДНЕГО СТЕКЛА

Процедура снятия

1. Снимите колпачок с отверстия рычага

стеклоочистителя.

2. Снимите гайку и рычаг.

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,

что вы используете правильные крепеж­

ные элементы, чтобы исключить прежде­
временную коррозию.

1. Установите рычаг стеклоочистителя

и наживите гайку.

Затяжка
Затяните гайку рычага стеклоочистите­
ля с усилием 11 Н•м.

2. Закройте колпачок отверстия рычага

стеклоочистителя.

ЭЛЕКТРОДВИГАТЕЛЬ

СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО

СТЕКЛА

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Снимите электродвигатель стекло­

очистителя заднего стекла. См. "Рычаг
стеклоочистителя заднего стекла"
в этом разделе.

3. Снимите нижний молдинг задней две­

ри. См. Раздел 9G, "Внутренняя
отделка".

4. Открутите болты и снимите электро­

двигатель стеклоочистителя заднего

стекла.
