Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 473

9С-4 ЗВУКОВОЙ СИГНАЛ

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ

ЗВУКОВОЙ СИГНАЛ

Звуковой сигнал устанавливается под крышкой возле радиатора в передней части машины.
Приводится в действие нажатием кнопки на рулевом колесе, которая включает
электрическую цепь звукового сигнала.

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D -1

РАЗДЕЛ 9 D

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 9D-1
Схемы и диаграммы 9D-2

Система стеклоочистителя и стеклоомывателя ветрового стекла 9D-2
Система стеклоочистителя и стеклоомывателя заднего стекла 9D-3

Диагностика 9D-4

Стеклоочистители ветрового стекла 9D-4
Стеклоомыватели ветрового стекла 9D-8
Стеклоочиститель заднего стекла (хэтчбэк) 9D-9
Стеклоомыватель заднего стекла (хэтчбэк) 9D-10

Техническое обслуживание и ремонт 9D-11

Обслуживание на автомобиле 9D-11
Рычаг стеклоочистителя ветрового стекла 9D-11
Электродвигатель стеклоочистителей ветрового стекла 9D-11
Щетка стеклоочистителей ветрового стекла 9D-13
Крепление стеклоочистителя ветрового стекла 9D-14
Бачок стеклоомывателя ветрового стекла 9D-15
Насос стеклоомывателя ветрового стекла 9D-17

Жиклер стеклоомывателя ветрового стекла 9D-17

Шланги стеклоомывателя ветрового стекла 9D-18
Рычаг стеклоочистителя заднего стекла 9D-19
Электродвигатель стеклоочистителя заднего стекла 9D-19

Жиклер стеклоомывателя заднего стекла 9D-20

Общее описание и работа системы 9D-21

Стеклоочиститель ветрового стекла 9D-21
Стеклоомыватели ветрового стекла 9D-21
Стеклоочиститель и стеклоомыватель заднего стекла 9D-21

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт-фут  Фунт-дюйм

Гайки расширительного бачка двигателя

4

-

35

Винты брызговика ниши переднего колеса

1.5

-

13

Гайки и болты бачка омывателя

20

15

-

Гайка соединения щетки стеклоочистителя

8.5

-

76

Гайка щетки стеклоочистителя

11

-

97

Болты электродвигателя стеклоочистителя

9

-

80

9D-2 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

СХЕМЫ И ДИАГРАММЫ

СИСТЕМА СТЕКЛООЧИСТИТЕЛЯ И СТЕКЛООМЫВАТЕЛЯ

ВЕТРОВОГО СТЕКЛА

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-3

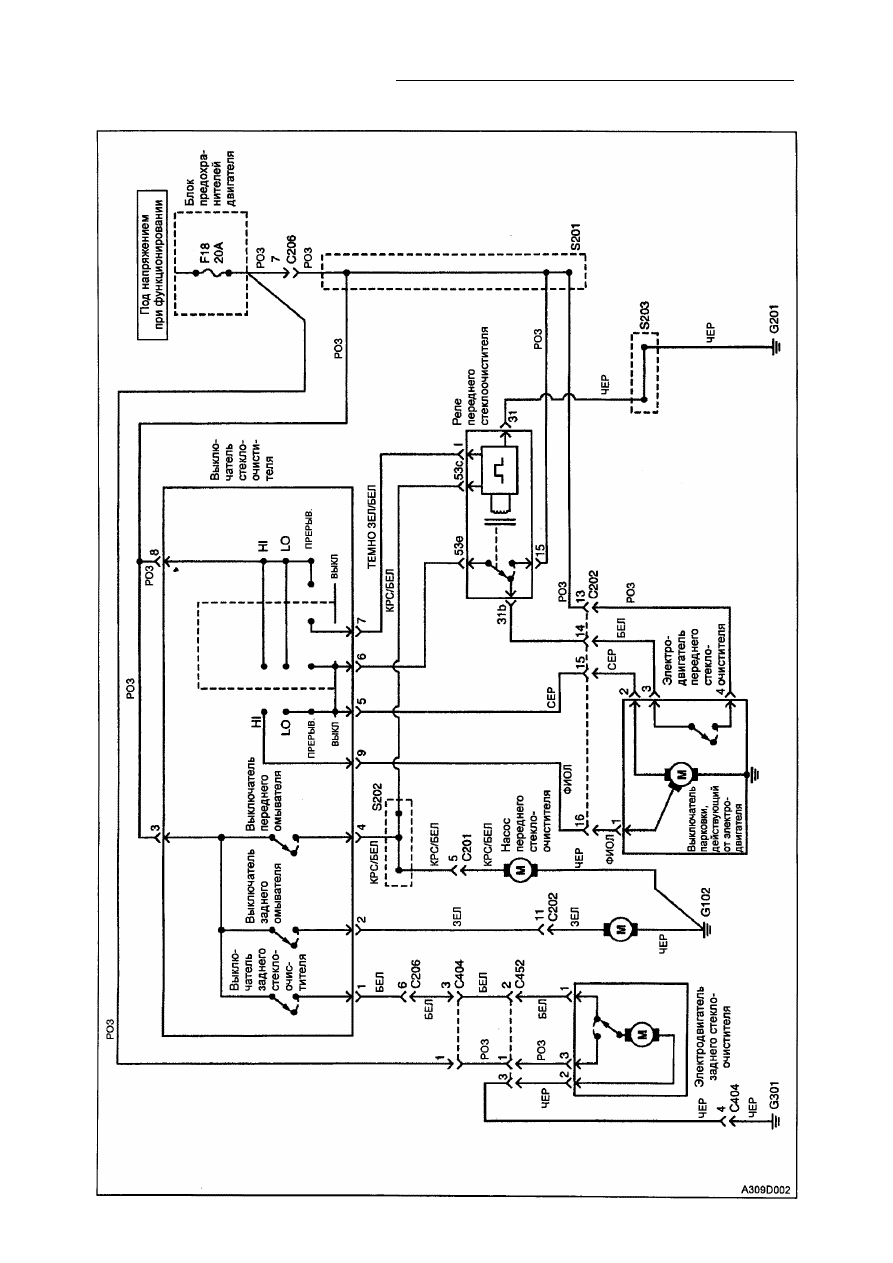

СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА
